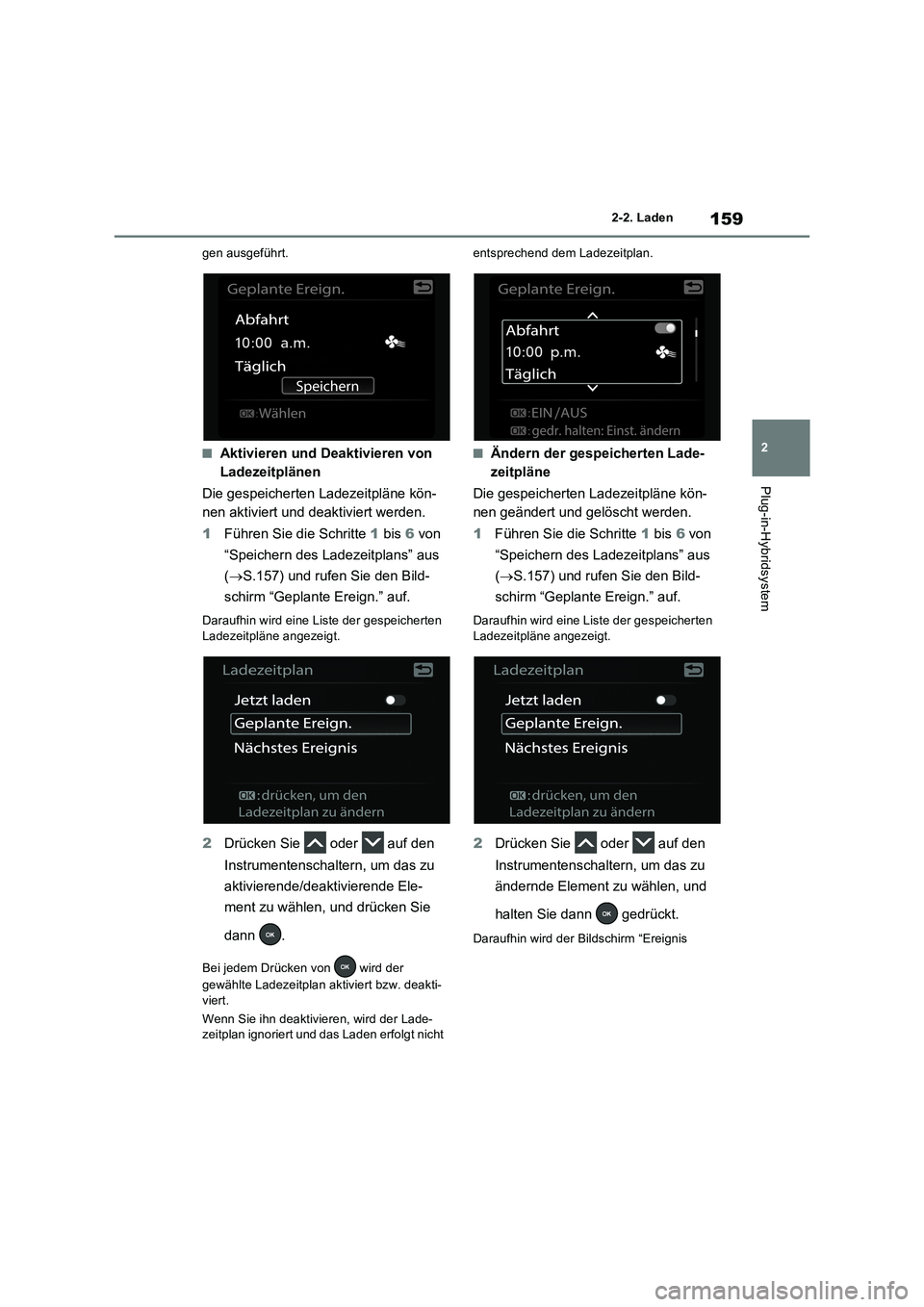

159
2 2-2. Laden
Plug-in-Hybridsystem
gen ausgeführt.
■Aktivieren und Deaktivieren von
Ladezeitplänen
Die gespeicherten Ladezeitpläne kön-
nen aktiviert und deaktiviert werden.
1Führen Sie die Schritte1 bis 6 von
“Speichern des Ladezeitplans” aus
(S.157) und rufen Sie den Bild-
schirm “Geplante Ereign.” auf.
Daraufhin wird eine Liste der gespeicherten
Ladezeitpläne angezeigt.
2Drücken Sie oder auf den
Instrumentenschaltern, um das zu
aktivierende/deaktivierende Ele-
ment zu wählen, und drücken Sie
dann .
Bei jedem Drücken von wird der
gewählte Ladezeitplan aktiviert bzw. deakti-
viert.
Wenn Sie ihn deaktivieren, wird der Lade-
zeitplan ignoriert und das Laden erfolgt nicht entsprechend dem Ladezeitplan.
■Ändern der gespeicherten Lade-
zeitpläne
Die gespeicherten Ladezeitpläne kön-
nen geändert und gelöscht werden.
1Führen Sie die Schritte1 bis 6 von
“Speichern des Ladezeitplans” aus
(S.157) und rufen Sie den Bild-
schirm “Geplante Ereign.” auf.
Daraufhin wird eine Liste der gespeicherten
Ladezeitpläne angezeigt.
2Drücken Sie oder auf den
Instrumentenschaltern, um das zu
ändernde Element zu wählen, und
halten Sie dann gedrückt.
Daraufhin wird der Bildschirm “Ereignis
Page 162 of 742

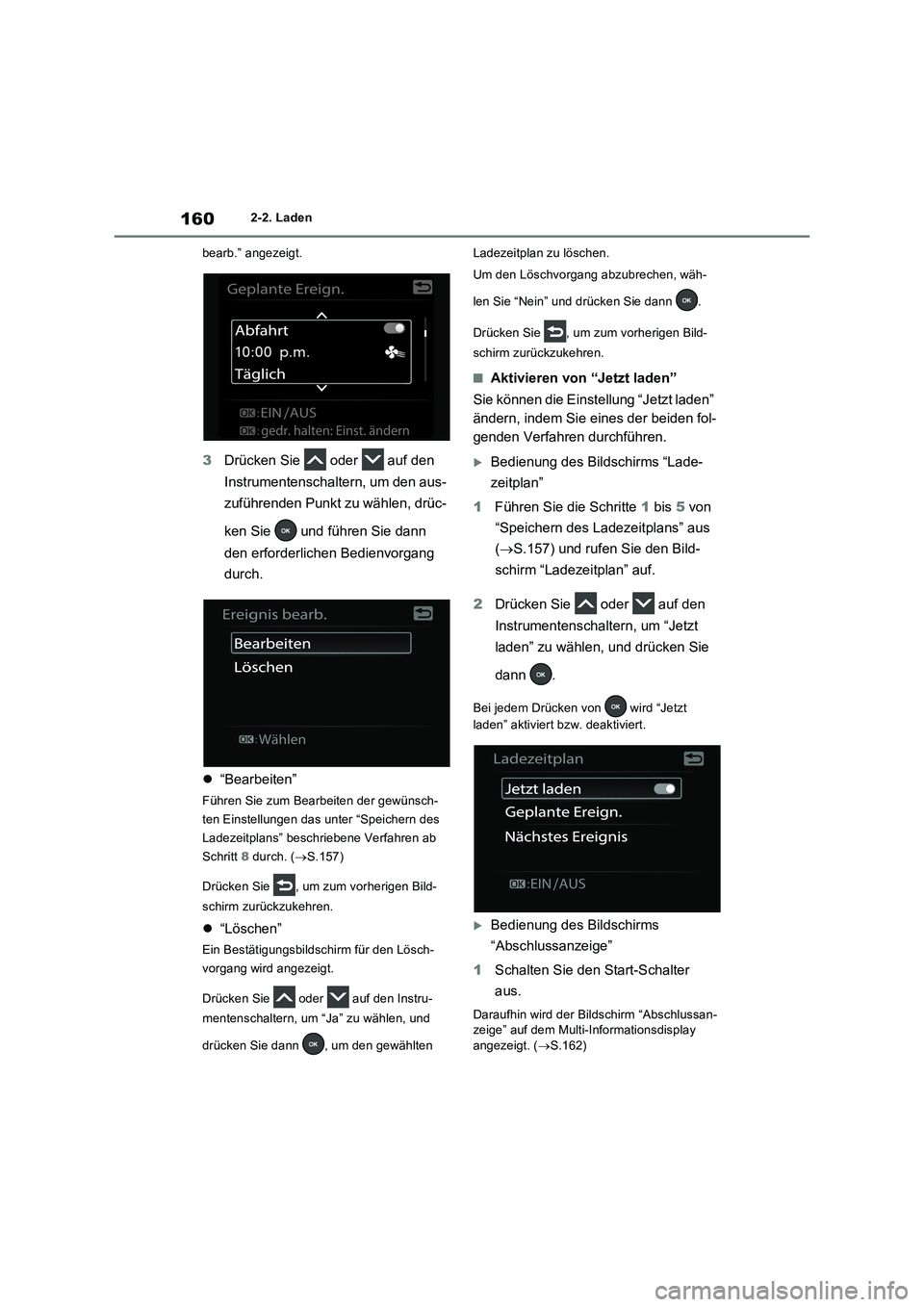

1602-2. Laden
bearb.” angezeigt.
3Drücken Sie oder auf den
Instrumentenschaltern, um den aus-
zuführenden Punkt zu wählen, drüc-
ken Sie und führen Sie dann
den erforderlichen Bedienvorgang
durch.
“Bearbeiten”
Führen Sie zum Bearbeiten der gewünsch-
ten Einstellungen das unter “Speichern des
Ladezeitplans” beschriebene Verfahren ab
Schritt8 durch. (S.157)
Drücken Sie , um zum vorherigen Bild-
schirm zurückzukehren.
“Löschen”
Ein Bestätigungsbildschirm für den Lösch-
vorgang wird angezeigt.
Drücken Sie oder auf den Instru-
mentenschaltern, um “Ja” zu wählen, und
drücken Sie dann , um den gewählten Ladezeitplan zu löschen.
Um den Löschvorgang abzubrechen, wäh-
len Sie “Nein” und drücken Sie dann .
Drücken Sie , um zum vorherigen Bild-
schirm zurückzukehren.
■Aktivieren von “Jetzt laden”
Sie können die Einstellung “Jetzt laden”
ändern, indem Sie eines der beiden fol-
genden Verfahren durchführen.
Bedienung des Bildschirms “Lade-
zeitplan”
1Führen Sie die Schritte1 bis 5 von
“Speichern des Ladezeitplans” aus
(S.157) und rufen Sie den Bild-
schirm “Ladezeitplan” auf.
2Drücken Sie oder auf den
Instrumentenschaltern, um “Jetzt
laden” zu wählen, und drücken Sie
dann .
Bei jedem Drücken von wird “Jetzt
laden” aktiviert bzw. deaktiviert.
Bedienung des Bildschirms
“Abschlussanzeige”
1Schalten Sie den Start-Schalter
aus.
Daraufhin wird der Bildschirm “Abschlussan-
zeige” auf dem Multi-Informationsdisplay
angezeigt. (S.162)
Page 163 of 742

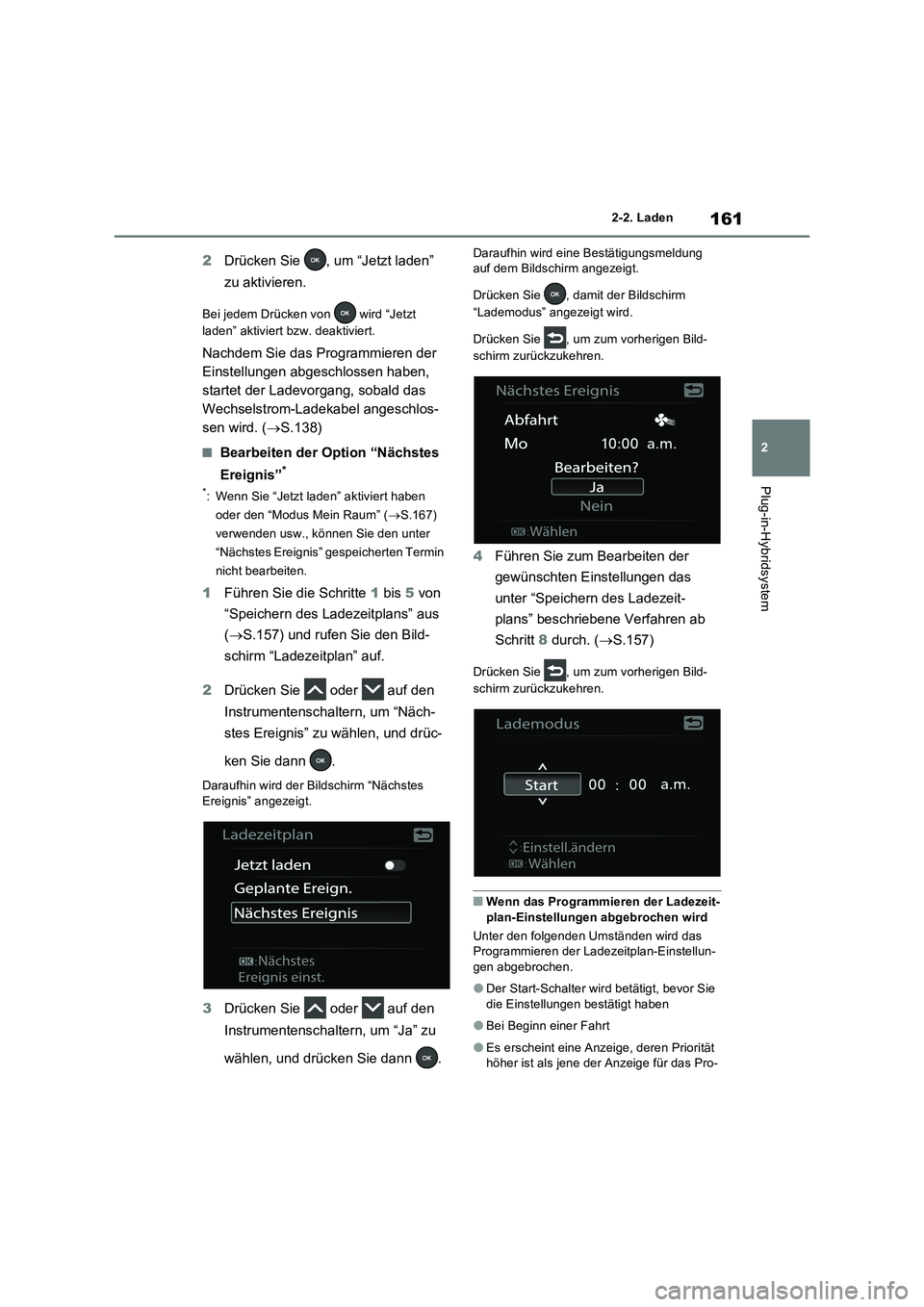

161
2 2-2. Laden
Plug-in-Hybridsystem
2Drücken Sie , um “Jetzt laden”
zu aktivieren.
Bei jedem Drücken von wird “Jetzt
laden” aktiviert bzw. deaktiviert.
Nachdem Sie das Programmieren der
Einstellungen abgeschlossen haben,
startet der Ladevorgang, sobald das
Wechselstrom-Ladekabel angeschlos-
sen wird. (S.138)
■Bearbeiten der Option “Nächstes
Ereignis”
*
*: Wenn Sie “Jetzt laden” aktiviert haben
oder den “Modus Mein Raum” (S.167)
verwenden usw., können Sie den unter
“Nächstes Ereignis” gespeicherten Termin
nicht bearbeiten.
1Führen Sie die Schritte1 bis 5 von
“Speichern des Ladezeitplans” aus
(S.157) und rufen Sie den Bild-
schirm “Ladezeitplan” auf.
2Drücken Sie oder auf den
Instrumentenschaltern, um “Näch-
stes Ereignis” zu wählen, und drüc-
ken Sie dann .
Daraufhin wird der Bildschirm “Nächstes
Ereignis” angezeigt.
3Drücken Sie oder auf den
Instrumentenschaltern, um “Ja” zu
wählen, und drücken Sie dann .
Daraufhin wird eine Bestätigungsmeldung
auf dem Bildschirm angezeigt.
Drücken Sie , damit der Bildschirm
“Lademodus” angezeigt wird.
Drücken Sie , um zum vorherigen Bild-
schirm zurückzukehren.
4Führen Sie zum Bearbeiten der
gewünschten Einstellungen das
unter “Speichern des Ladezeit-
plans” beschriebene Verfahren ab
Schritt8 durch. (S.157)
Drücken Sie , um zum vorherigen Bild-
schirm zurückzukehren.
■Wenn das Programmieren der Ladezeit-
plan-Einstellungen abgebrochen wird
Unter den folgenden Umständen wird das
Programmieren der Ladezeitplan-Einstellun-
gen abgebrochen.
●Der Start-Schalter wird betätigt, bevor Sie
die Einstellungen bestätigt haben
●Bei Beginn einer Fahrt
●Es erscheint eine Anzeige, deren Priorität
höher ist als jene der Anzeige für das Pro-
Page 164 of 742

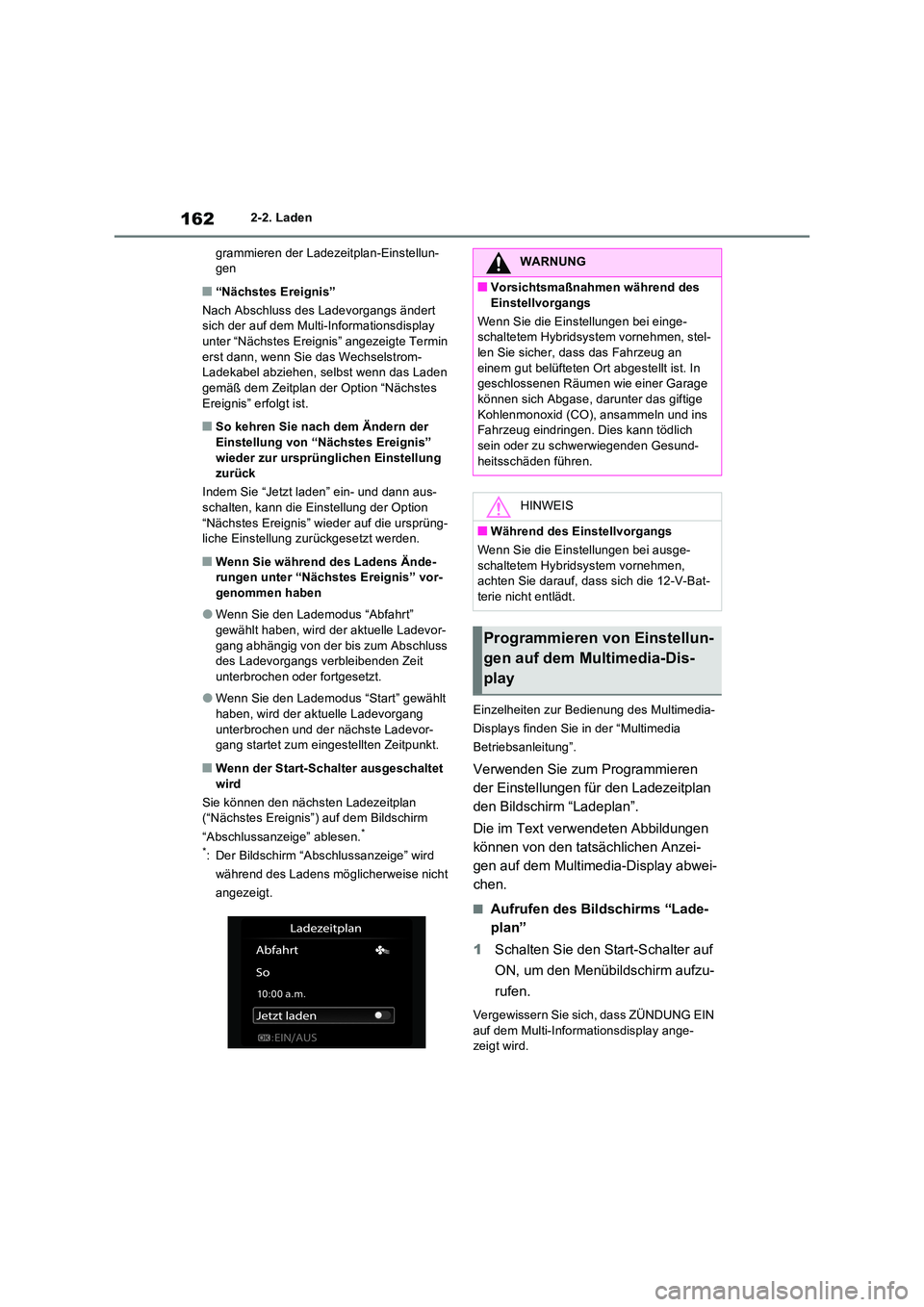

1622-2. Laden
grammieren der Ladezeitplan-Einstellun- gen
■“Nächstes Ereignis”
Nach Abschluss des Ladevorgangs ändert sich der auf dem Multi-Informationsdisplay
unter “Nächstes Ereignis” angezeigte Termin erst dann, wenn Sie das Wechselstrom-Ladekabel abziehen, selbst wenn das Laden
gemäß dem Zeitplan der Option “Nächstes Ereignis” erfolgt ist.
■So kehren Sie nach dem Ändern der Einstellung von “Nächstes Ereignis”
wieder zur ursprünglichen Einstellung zurück
Indem Sie “Jetzt laden” ein- und dann aus- schalten, kann die Einstellung der Option
“Nächstes Ereignis” wieder auf die ursprüng- liche Einstellung zurückgesetzt werden.
■Wenn Sie während des Ladens Ände-rungen unter “Nächstes Ereignis” vor-
genommen haben
●Wenn Sie den Lademodus “Abfahrt”
gewählt haben, wird der aktuelle Ladevor- gang abhängig von der bis zum Abschluss des Ladevorgangs verbleibenden Zeit
unterbrochen oder fortgesetzt.
●Wenn Sie den Lademodus “Start” gewählt
haben, wird der aktuelle Ladevorgang unterbrochen und der nächste Ladevor- gang startet zum eingestellten Zeitpunkt.
■Wenn der Start-Schalter ausgeschaltet
wird
Sie können den nächsten Ladezeitplan (“Nächstes Ereignis”) auf dem Bildschirm
“Abschlussanzeige” ablesen.*
*: Der Bildschirm “Abschlussanzeige” wird
während des Ladens möglicherweise nicht
angezeigt.
Einzelheiten zur Bedienung des Multimedia-
Displays finden Sie in der “Multimedia
Betriebsanleitung”.
Verwenden Sie zum Programmieren
der Einstellungen für den Ladezeitplan
den Bildschirm “Ladeplan”.
Die im Text verwendeten Abbildungen
können von den tatsächlichen Anzei-
gen auf dem Multimedia-Display abwei-
chen.
■Aufrufen des Bildschirms “Lade-
plan”
1 Schalten Sie den Start-Schalter auf
ON, um den Menübildschirm aufzu-
rufen.
Vergewissern Sie sich, dass ZÜNDUNG EIN
auf dem Multi-Informationsdisplay ange- zeigt wird.
WARNUNG
■Vorsichtsmaßnahmen während des
Einstellvorgangs
Wenn Sie die Einstellungen bei einge- schaltetem Hybridsystem vornehmen, stel-len Sie sicher, dass das Fahrzeug an
einem gut belüfteten Ort abgestellt ist. In geschlossenen Räumen wie einer Garage können sich Abgase, darunter das giftige
Kohlenmonoxid (CO), ansammeln und ins Fahrzeug eindringen. Dies kann tödlich sein oder zu schwerwiegenden Gesund-
heitsschäden führen.
HINWEIS
■Während des Einstellvorgangs
Wenn Sie die Einstellungen bei ausge-
schaltetem Hybridsystem vornehmen, achten Sie darauf, dass sich die 12-V-Bat-terie nicht entlädt.
Programmieren von Einstellun-
gen auf dem Multimedia-Dis-
play
Page 165 of 742

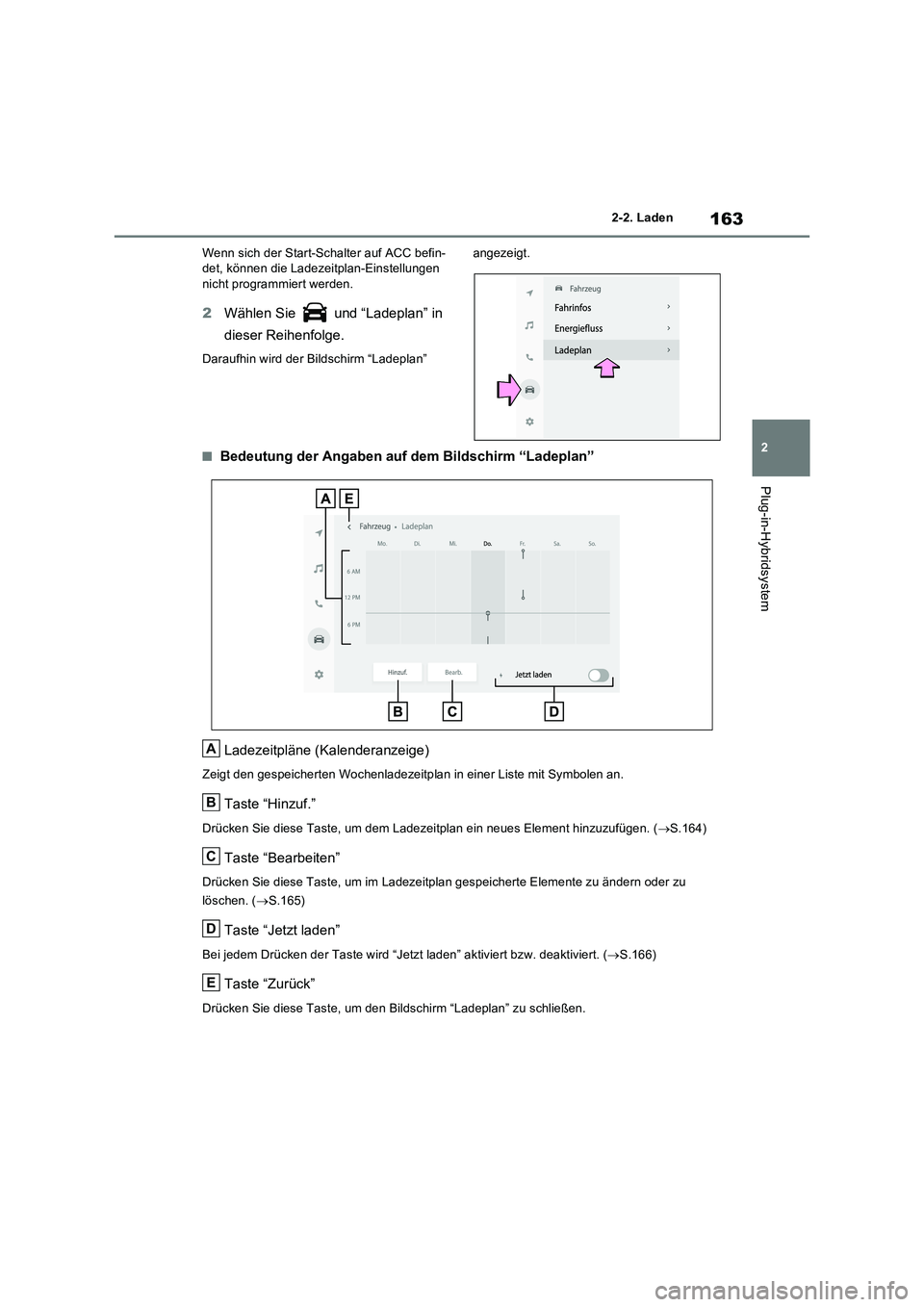

163
2 2-2. Laden
Plug-in-Hybridsystem
Wenn sich der Start-Schalter auf ACC befin-
det, können die Ladezeitplan-Einstellungen
nicht programmiert werden.
2Wählen Sie und “Ladeplan” in
dieser Reihenfolge.
Daraufhin wird der Bildschirm “Ladeplan” angezeigt.
■Bedeutung der Angaben auf dem Bildschirm “Ladeplan”
Ladezeitpläne (Kalenderanzeige)
Zeigt den gespeicherten Wochenladezeitplan in einer Liste mit Symbolen an.
Taste “Hinzuf.”
Drücken Sie diese Taste, um dem Ladezeitplan ein neues Element hinzuzufügen. (S.164)
Taste “Bearbeiten”
Drücken Sie diese Taste, um im Ladezeitplan gespeicherte Elemente zu ändern oder zu
löschen. (S.165)
Taste “Jetzt laden”
Bei jedem Drücken der Taste wird “Jetzt laden” aktiviert bzw. deaktiviert. (S.166)
Taste “Zurück”
Drücken Sie diese Taste, um den Bildschirm “Ladeplan” zu schließen.
A
B
C
D
E
Page 166 of 742

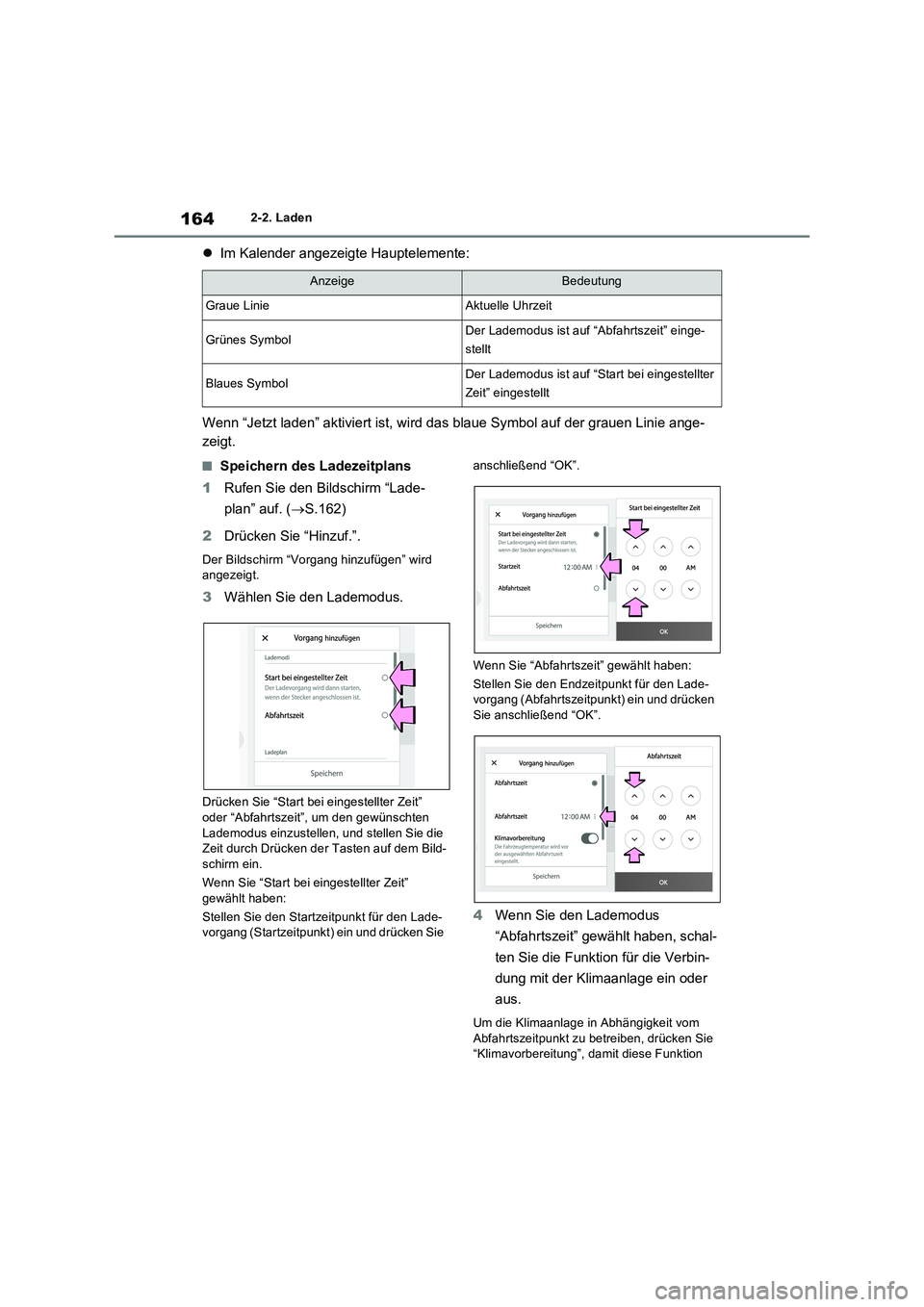

1642-2. Laden
Im Kalender angezeigte Hauptelemente:
Wenn “Jetzt laden” aktiviert ist, wird das blaue Symbol auf der grauen Linie ange-
zeigt.
■Speichern des Ladezeitplans
1Rufen Sie den Bildschirm “Lade-
plan” auf. (S.162)
2Drücken Sie “Hinzuf.”.
Der Bildschirm “Vorgang hinzufügen” wird
angezeigt.
3Wählen Sie den Lademodus.
Drücken Sie “Start bei eingestellter Zeit”
oder “Abfahrtszeit”, um den gewünschten
Lademodus einzustellen, und stellen Sie die
Zeit durch Drücken der Tasten auf dem Bild-
schirm ein.
Wenn Sie “Start bei eingestellter Zeit”
gewählt haben:
Stellen Sie den Startzeitpunkt für den Lade-
vorgang (Startzeitpunkt) ein und drücken Sie anschließend “OK”.
Wenn Sie “Abfahrtszeit” gewählt haben:
Stellen Sie den Endzeitpunkt für den Lade-
vorgang (Abfahrtszeitpunkt) ein und drücken
Sie anschließend “OK”.
4Wenn Sie den Lademodus
“Abfahrtszeit” gewählt haben, schal-
ten Sie die Funktion für die Verbin-
dung mit der Klimaanlage ein oder
aus.
Um die Klimaanlage in Abhängigkeit vom
Abfahrtszeitpunkt zu betreiben, drücken Sie
“Klimavorbereitung”, damit diese Funktion
AnzeigeBedeutung
Graue LinieAktuelle Uhrzeit
Grünes SymbolDer Lademodus ist auf “Abfahrtszeit” einge-
stellt
Blaues SymbolDer Lademodus ist auf “Start bei eingestellter
Zeit” eingestellt
Page 167 of 742

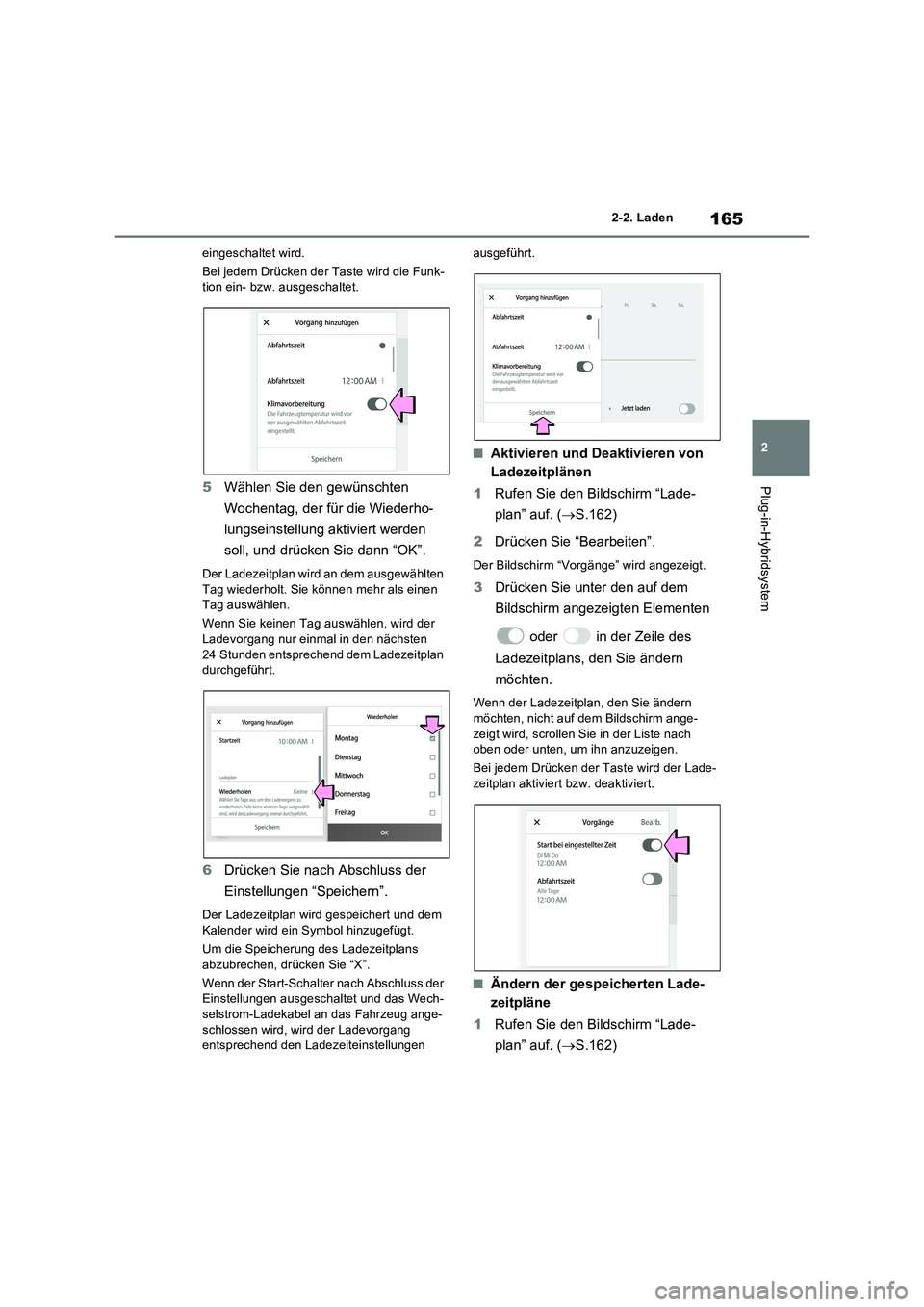

165
2 2-2. Laden
Plug-in-Hybridsystem
eingeschaltet wird.
Bei jedem Drücken der Taste wird die Funk-
tion ein- bzw. ausgeschaltet.
5Wählen Sie den gewünschten
Wochentag, der für die Wiederho-
lungseinstellung aktiviert werden
soll, und drücken Sie dann “OK”.
Der Ladezeitplan wird an dem ausgewählten
Tag wiederholt. Sie können mehr als einen
Tag auswählen.
Wenn Sie keinen Tag auswählen, wird der
Ladevorgang nur einmal in den nächsten
24 Stunden entsprechend dem Ladezeitplan
durchgeführt.
6Drücken Sie nach Abschluss der
Einstellungen “Speichern”.
Der Ladezeitplan wird gespeichert und dem
Kalender wird ein Symbol hinzugefügt.
Um die Speicherung des Ladezeitplans
abzubrechen, drücken Sie “X”.
Wenn der Start-Schalter nach Abschluss der
Einstellungen ausgeschaltet und das Wech-
selstrom-Ladekabel an das Fahrzeug ange-
schlossen wird, wird der Ladevorgang
entsprechend den Ladezeiteinstellungen ausgeführt.
■Aktivieren und Deaktivieren von
Ladezeitplänen
1Rufen Sie den Bildschirm “Lade-
plan” auf. (S.162)
2Drücken Sie “Bearbeiten”.
Der Bildschirm “Vorgänge” wird angezeigt.
3Drücken Sie unter den auf dem
Bildschirm angezeigten Elementen
oder in der Zeile des
Ladezeitplans, den Sie ändern
möchten.
Wenn der Ladezeitplan, den Sie ändern
möchten, nicht auf dem Bildschirm ange-
zeigt wird, scrollen Sie in der Liste nach
oben oder unten, um ihn anzuzeigen.
Bei jedem Drücken der Taste wird der Lade-
zeitplan aktiviert bzw. deaktiviert.
■Ändern der gespeicherten Lade-
zeitpläne
1Rufen Sie den Bildschirm “Lade-
plan” auf. (S.162)

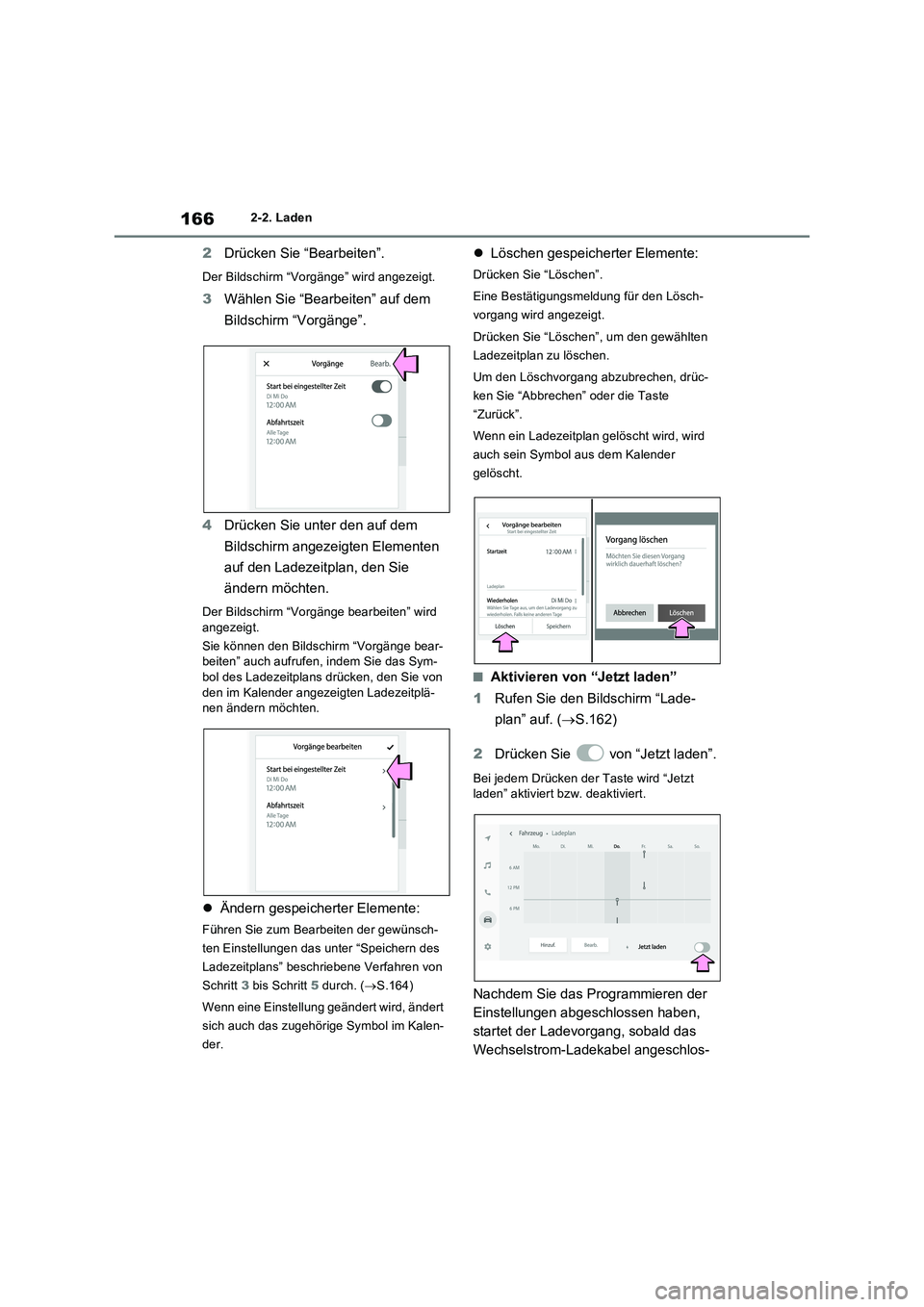

Page 168 of 742

1662-2. Laden
2Drücken Sie “Bearbeiten”.
Der Bildschirm “Vorgänge” wird angezeigt.
3Wählen Sie “Bearbeiten” auf dem
Bildschirm “Vorgänge”.
4Drücken Sie unter den auf dem
Bildschirm angezeigten Elementen
auf den Ladezeitplan, den Sie
ändern möchten.
Der Bildschirm “Vorgänge bearbeiten” wird
angezeigt.
Sie können den Bildschirm “Vorgänge bear-
beiten” auch aufrufen, indem Sie das Sym-
bol des Ladezeitplans drücken, den Sie von
den im Kalender angezeigten Ladezeitplä-
nen ändern möchten.
Ändern gespeicherter Elemente:
Führen Sie zum Bearbeiten der gewünsch-
ten Einstellungen das unter “Speichern des
Ladezeitplans” beschriebene Verfahren von
Schritt3 bis Schritt 5 durch. (S.164)
Wenn eine Einstellung geändert wird, ändert
sich auch das zugehörige Symbol im Kalen-
der.
Löschen gespeicherter Elemente:
Drücken Sie “Löschen”.
Eine Bestätigungsmeldung für den Lösch-
vorgang wird angezeigt.
Drücken Sie “Löschen”, um den gewählten
Ladezeitplan zu löschen.
Um den Löschvorgang abzubrechen, drüc-
ken Sie “Abbrechen” oder die Taste
“Zurück”.
Wenn ein Ladezeitplan gelöscht wird, wird
auch sein Symbol aus dem Kalender
gelöscht.
■Aktivieren von “Jetzt laden”
1Rufen Sie den Bildschirm “Lade-
plan” auf. (S.162)
2Drücken Sie von “Jetzt laden”.
Bei jedem Drücken der Taste wird “Jetzt
laden” aktiviert bzw. deaktiviert.
Nachdem Sie das Programmieren der
Einstellungen abgeschlossen haben,
startet der Ladevorgang, sobald das
Wechselstrom-Ladekabel angeschlos-
Page 169 of 742

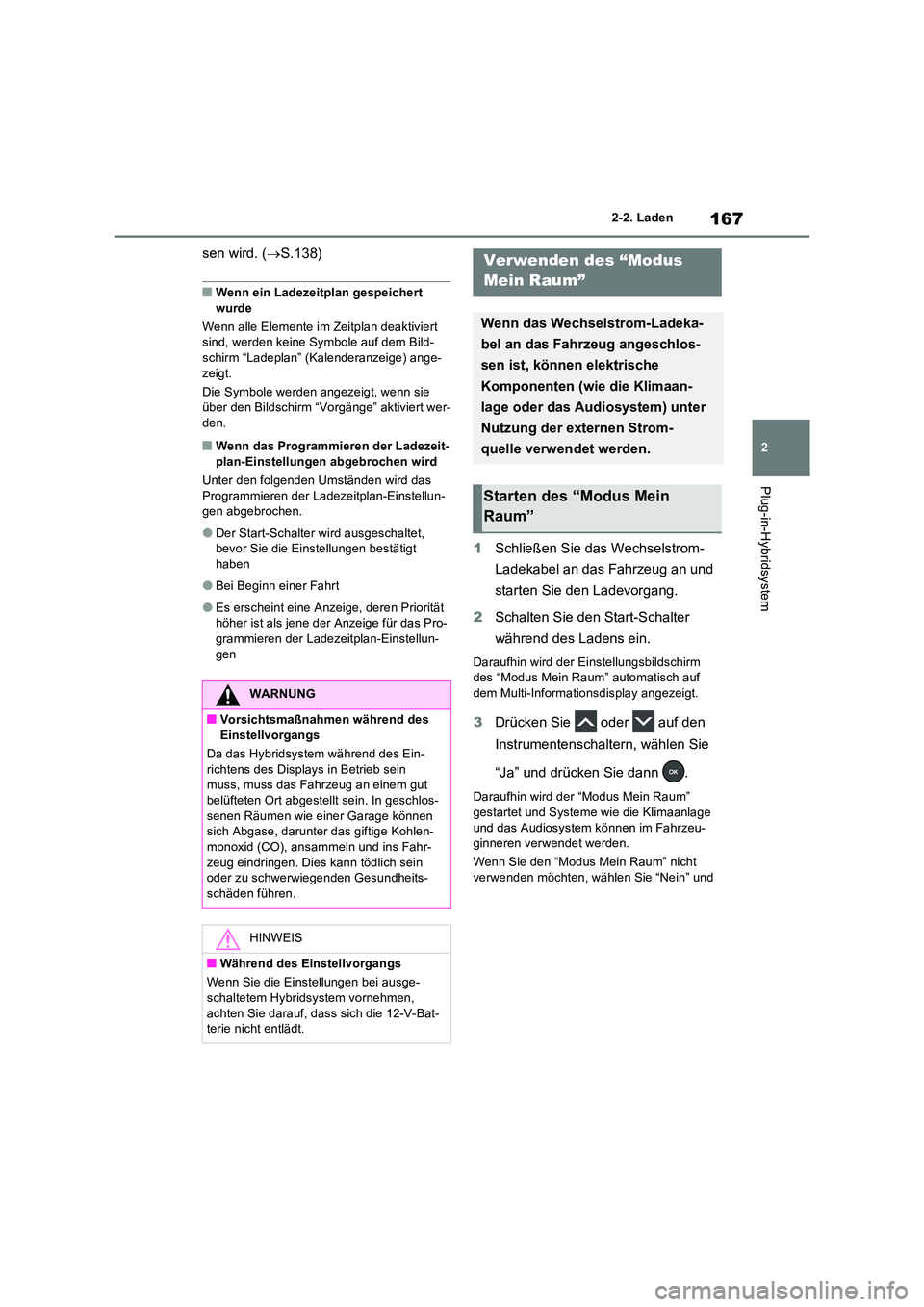

167
2
2-2. Laden
Plug-in-Hybridsystem
sen wird. ( S.138)
■Wenn ein Ladezeitplan gespeichert
wurde
Wenn alle Elemente im Zeitplan deaktiviert sind, werden keine Symbole auf dem Bild-schirm “Ladeplan” (Kalenderanzeige) ange-
zeigt.
Die Symbole werden angezeigt, wenn sie über den Bildschirm “Vorgänge” aktiviert wer-den.
■Wenn das Programmieren der Ladezeit-
plan-Einstellungen abgebrochen wird
Unter den folgenden Umständen wird das Programmieren der Ladezeitplan-Einstellun-gen abgebrochen.
●Der Start-Schalter wird ausgeschaltet, bevor Sie die Einstellungen bestätigt
haben
●Bei Beginn einer Fahrt
●Es erscheint eine Anzeige, deren Priorität höher ist als jene der Anzeige für das Pro-
grammieren der Ladezeitplan-Einstellun- gen
1 Schließen Sie das Wechselstrom-
Ladekabel an das Fahrzeug an und
starten Sie den Ladevorgang.
2 Schalten Sie den Start-Schalter
während des Ladens ein.
Daraufhin wird der Ei nstellungsbildschirm des “Modus Mein Raum” automatisch auf dem Multi-Informationsdisplay angezeigt.
3 Drücken Sie oder auf den
Instrumentenschaltern, wählen Sie
“Ja” und drücken Sie dann .
Daraufhin wird der “Modus Mein Raum”
gestartet und Systeme wie die Klimaanlage und das Audiosystem können im Fahrzeu-ginneren verwendet werden.
Wenn Sie den “Modus Mein Raum” nicht
verwenden möchten, wählen Sie “Nein” und
WARNUNG
■Vorsichtsmaßnahmen während des
Einstellvorgangs
Da das Hybridsystem während des Ein- richtens des Displays in Betrieb sein muss, muss das Fahrzeug an einem gut
belüfteten Ort abgestellt sein. In geschlos- senen Räumen wie einer Garage können sich Abgase, darunter das giftige Kohlen-
monoxid (CO), ansammeln und ins Fahr- zeug eindringen. Dies kann tödlich sein oder zu schwerwiegenden Gesundheits-
schäden führen.
HINWEIS
■Während des Einstellvorgangs
Wenn Sie die Einstellungen bei ausge-
schaltetem Hybridsystem vornehmen, achten Sie darauf, dass sich die 12-V-Bat-terie nicht entlädt.
Verwenden des “Modus
Mein Raum”
Wenn das Wechselstrom-Ladeka-
bel an das Fahrzeug angeschlos-
sen ist, können elektrische
Komponenten (wie die Klimaan-
lage oder das Audiosystem) unter
Nutzung der externen Strom-
quelle verwendet werden.
Starten des “Modus Mein
Raum”
Page 170 of 742

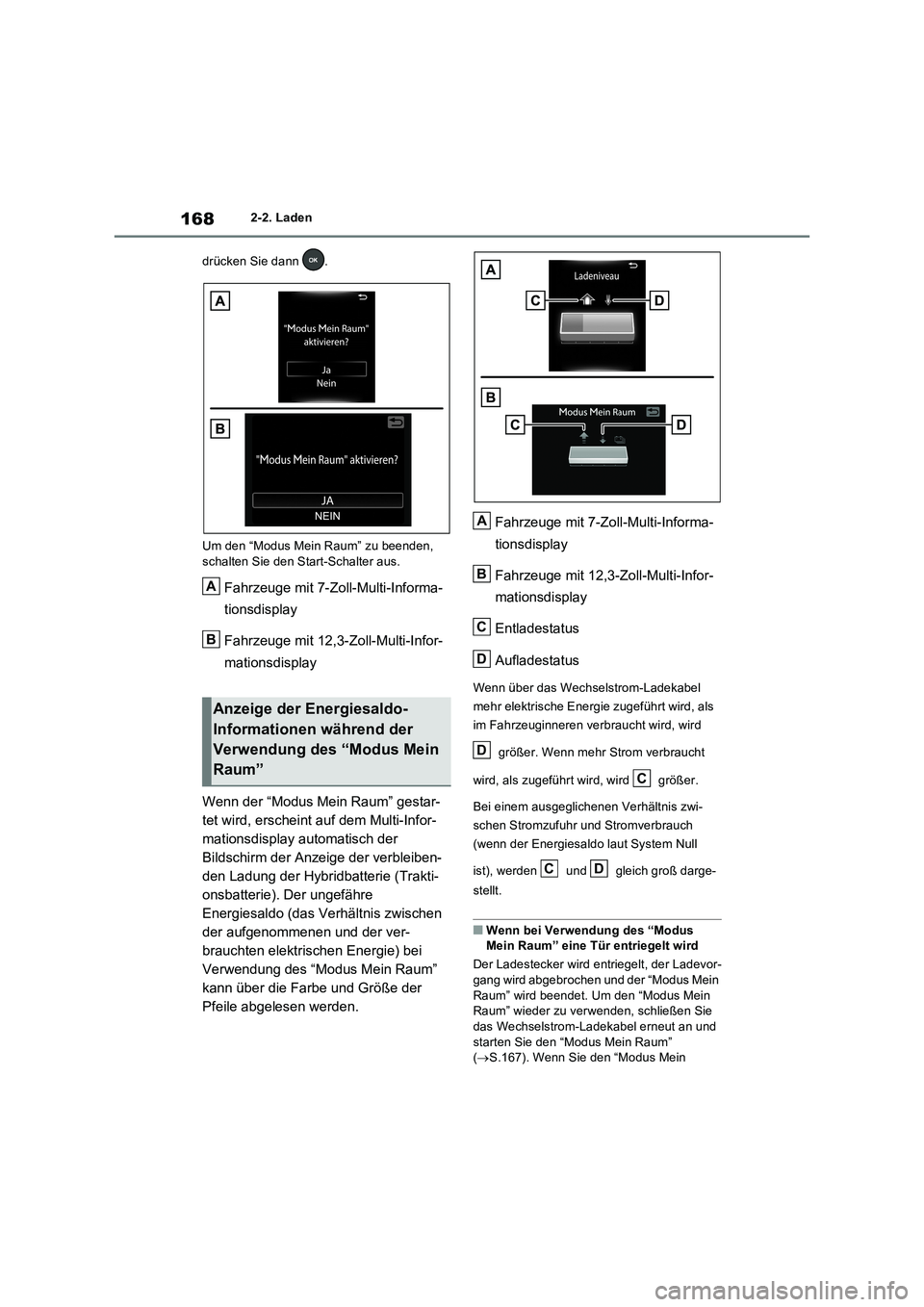

1682-2. Laden
drücken Sie dann .
Um den “Modus Mein Raum” zu beenden,
schalten Sie den Start-Schalter aus.
Fahrzeuge mit 7-Zoll-Multi-Informa-
tionsdisplay
Fahrzeuge mit 12,3-Zoll-Multi-Infor-
mationsdisplay
Wenn der “Modus Mein Raum” gestar-
tet wird, erscheint auf dem Multi-Infor-
mationsdisplay automatisch der
Bildschirm der Anzeige der verbleiben-
den Ladung der Hybridbatterie (Trakti-
onsbatterie). Der ungefähre
Energiesaldo (das Verhältnis zwischen
der aufgenommenen und der ver-
brauchten elektrischen Energie) bei
Verwendung des “Modus Mein Raum”
kann über die Farbe und Größe der
Pfeile abgelesen werden.Fahrzeuge mit 7-Zoll-Multi-Informa-
tionsdisplay
Fahrzeuge mit 12,3-Zoll-Multi-Infor-
mationsdisplay
Entladestatus
Aufladestatus
Wenn über das Wechselstrom-Ladekabel
mehr elektrische Energie zugeführt wird, als
im Fahrzeuginneren verbraucht wird, wird
größer. Wenn mehr Strom verbraucht
wird, als zugeführt wird, wird größer.
Bei einem ausgeglichenen Verhältnis zwi-
schen Stromzufuhr und Stromverbrauch
(wenn der Energiesaldo laut System Null
ist), werden und gleich groß darge-
stellt.
■Wenn bei Verwendung des “Modus
Mein Raum” eine Tür entriegelt wird
Der Ladestecker wird entriegelt, der Ladevor-
gang wird abgebrochen und der “Modus Mein
Raum” wird beendet. Um den “Modus Mein
Raum” wieder zu verwenden, schließen Sie
das Wechselstrom-Ladekabel erneut an und
starten Sie den “Modus Mein Raum”
(S.167). Wenn Sie den “Modus Mein
Anzeige der Energiesaldo-
Informationen während der
Verwendung des “Modus Mein
Raum”
A
B
A
B
C
D
D
C
CD
