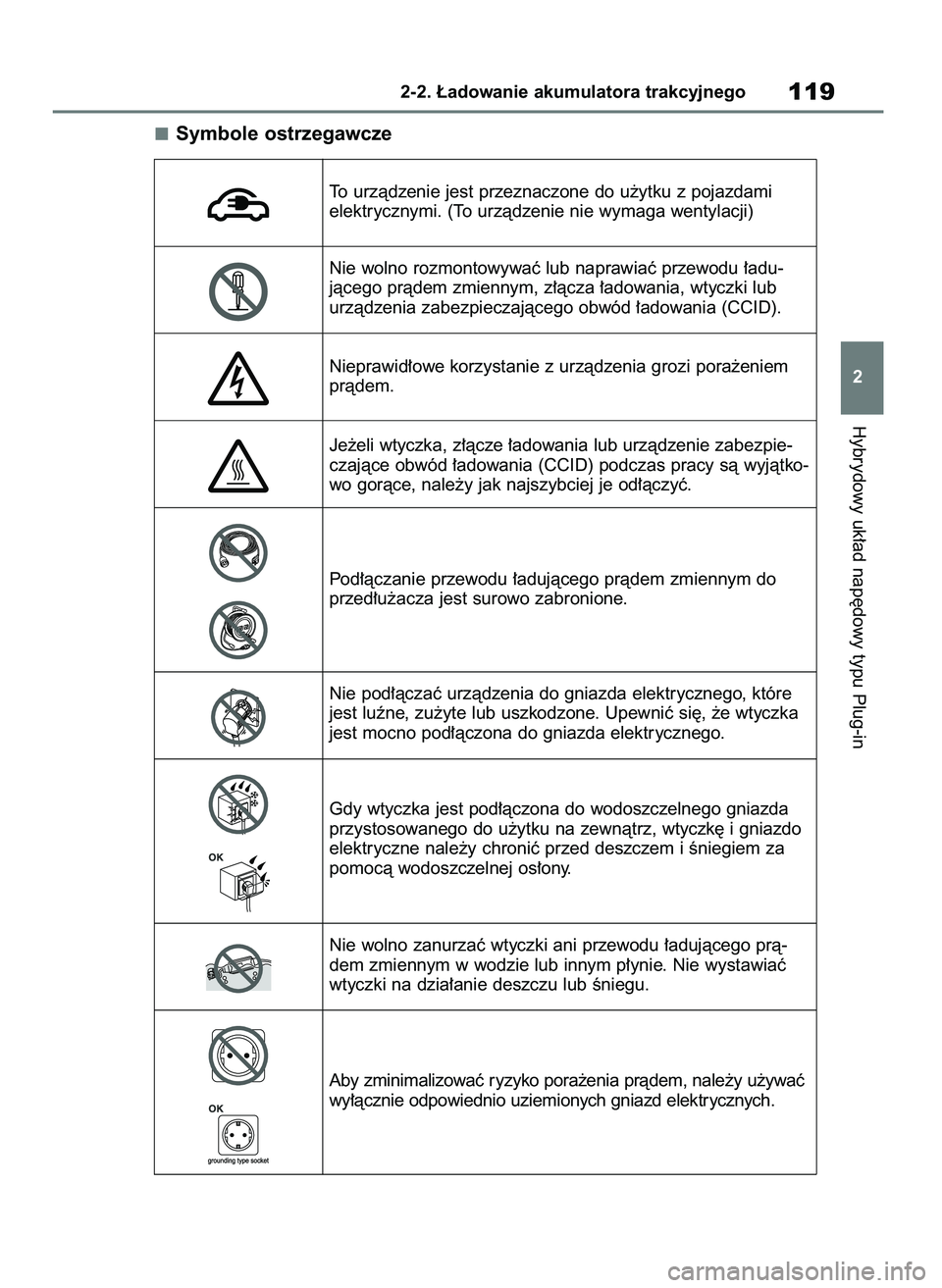

Symbole ostrzegawcze
Hybrydowy uk∏ad nap´dowy typu Plug-in
2-2. ¸adowanie akumulatora trakcyjnego119
2 To urzàdzenie jest przeznaczone do u˝ytku z pojazdami
elektrycznymi. (To urzàdzenie nie wymaga wentylacji)
Nie wolno rozmontowywaç lub naprawiaç przewodu ∏adu-
jàcego pràdem zmiennym, z∏àcza ∏adowania, wtyczki lub
urzàdzenia zabezpieczajàcego obwód ∏adowania (CCID).
Nieprawid∏owe korzystanie z urzàdzenia grozi pora˝eniem
pràdem.
Je˝eli wtyczka, z∏àcze ∏adowania lub urzàdzenie zabezpie-
czajàce obwód ∏adowania (CCID) podczas pracy sà wyjàtko-
wo goràce, nale˝y jak najszybciej je od∏àczyç.
Pod∏àczanie przewodu ∏adujàcego pràdem zmiennym do
przed∏u˝acza jest surowo zabronione.
Nie pod∏àczaç urzàdzenia do gniazda elektrycznego, które
jest luêne, zu˝yte lub uszkodzone. Upewniç si´, ˝e wtyczka
jest mocno pod∏àczona do gniazda elektrycznego.
Gdy wtyczka jest pod∏àczona do wodoszczelnego gniazda
przystosowanego do u˝ytku na zewnàtrz, wtyczk´ i gniazdo
elektryczne nale˝y chroniç przed deszczem i Êniegiem za
pomocà wodoszczelnej os∏ony.
Nie wolno zanurzaç wtyczki ani przewodu ∏adujàcego prà-
dem zmiennym w wodzie lub innym p∏ynie. Nie wystawiaç
wtyczki na dzia∏anie deszczu lub Êniegu.
Aby zminimalizowaç ryzyko pora˝enia pràdem, nale˝y u˝ywaç
wy∏àcznie odpowiednio uziemionych gniazd elektrycznych.
35 RAV4 Plug In HV OM9A587E 16/11/22 18:25 Page 119

Symbole wymagajàce uwagi
Symbole informacyjne
1202-2. ¸adowanie akumulatora trakcyjnego

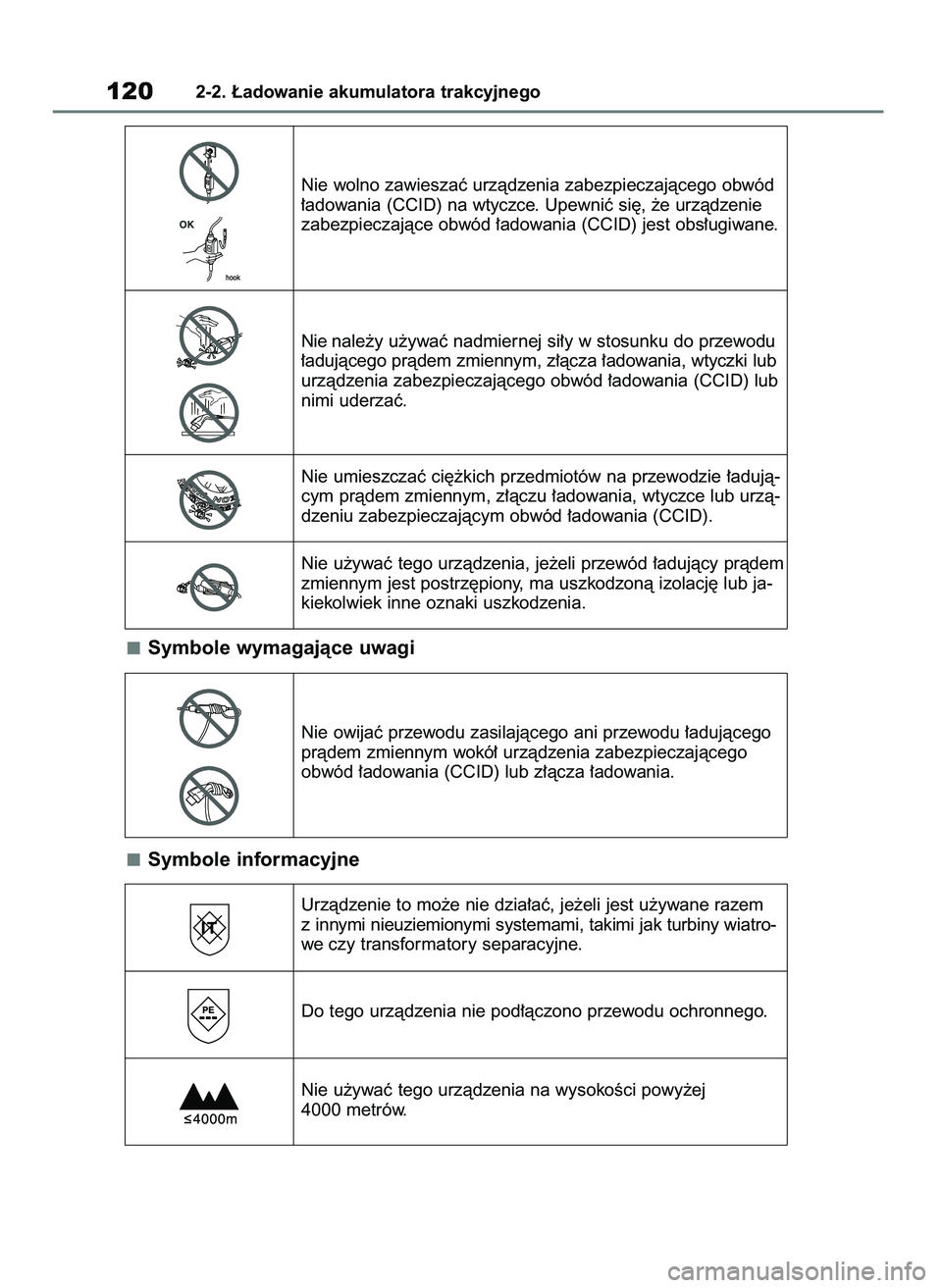

Nie wolno zawieszaç urzàdzenia zabezpieczajàcego obwód
∏adowania (CCID) na wtyczce. Upewniç si´, ˝e urzàdzenie
zabezpieczajàce obwód ∏adowania (CCID) jest obs∏ugiwane.
Nie nale˝y u˝ywaç nadmiernej si∏y w stosunku do przewodu
∏adujàcego pràdem zmiennym, z∏àcza ∏adowania, wtyczki lub
urzàdzenia zabezpieczajàcego obwód ∏adowania (CCID) lub
nimi uderzaç.
Nie umieszczaç ci´˝kich przedmiotów na przewodzie ∏adujà-
cym pràdem zmiennym, z∏àczu ∏adowania, wtyczce lub urzà-
dzeniu zabezpieczajàcym obwód ∏adowania (CCID).
Nie u˝ywaç tego urzàdzenia, je˝eli przewód ∏adujàcy pràdem
zmiennym jest postrz´piony, ma uszkodzonà izolacj´ lub ja-
kiekolwiek inne oznaki uszkodzenia.
Nie owijaç przewodu zasilajàcego ani przewodu ∏adujàcego
pràdem zmiennym wokó∏ urzàdzenia zabezpieczajàcego
obwód ∏adowania (CCID) lub z∏àcza ∏adowania.
Urzàdzenie to mo˝e nie dzia∏aç, je˝eli jest u˝ywane razem
z innymi nieuziemionymi systemami, takimi jak turbiny wiatro-
we czy transformatory separacyjne.
Do tego urzàdzenia nie pod∏àczono przewodu ochronnego.
Nie u˝ywaç tego urzàdzenia na wysokoÊci powy˝ej
4000 metrów.
35 RAV4 Plug In HV OM9A587E 16/11/22 18:25 Page 120

Odblokowanie pokrywy gniaz-
da ∏adowania
1Odblokowaç drzwi za pomocà
elektronicznego kluczyka lub
bezprzewodowego zdalnego ste-
rowania.
2Nacisnàç Êrodkowà cz´Êç tylnej
kraw´dzi pokrywy gniazda ∏ado-
wania (w miejscu pokazanym na
ilustracji), aby jà otworzyç.Zablokowanie pokrywy gniazda
∏adowania
Pokrywa gniazda ∏adowania zostanie
zablokowana po jej zamkni´ciu i za-
blokowaniu drzwi za pomocà elektro-
nicznego kluczyka lub bezprzewodo-
wego zdalnego sterowania.
Funkcja bezpieczeƒstwa
Je˝eli drzwi sà zablokowane przez
funkcj´ bezpieczeƒstwa i pokrywa
gniazda ∏adowania jest zamkni´ta, po-
krywa gniazda ∏adowania zostanie rów-
nie˝ zablokowana. (
S. 236)
Blokowanie pokrywy gniazda ∏ado-
wania
Je˝eli pokrywa gniazda ∏adowania
zostanie zamkni´ta po zablokowaniu
drzwi, pokrywa gniazda ∏adowania nie
zostanie zablokowana. W takim przy-
padku nale˝y zamknàç pokryw´ gniaz-
da ∏adowania, a nast´pnie ponownie
zablokowaç drzwi.
Je˝eli pokrywa gniazda ∏adowania
nie mo˝e zostaç otwarta
Je˝eli pokrywa gniazda ∏adowania nie
mo˝e zostaç otwar ta w normalny spo-
sób, w sytuacji awaryjnej mo˝e zostaç
otwar ta zgodnie z poni˝szà procedurà.
1Otworzyç drzwi baga˝nika.
(
S. 242, 243)
2Pociàgnàç os∏on´ akumulatora
12-woltowego i wyjàç jà. (
S. 486)
3Zaczepiç palce na dêwigni awaryjne-
go odblokowywania, tak jak pokaza-
no na ilustracji.
4Przesunàç dêwigni´ awaryjnego od-
blokowywania w kierunku pokaza-
nym na ilustracji.*
Hybrydowy uk∏ad nap´dowy typu Plug-in
2-2. ¸adowanie akumulatora trakcyjnego121
2
Zablokowanie i odblokowa-
nie pokr ywy gniazda ∏ado-
wania i z∏àcza ∏adowania
Za pomocà elektronicznego
kluczyka lub bezprzewodowego
zdalnego sterowania mo˝na za-
blokowaç lub odblokowaç po-
kryw´ gniazda ∏adowania oraz
odblokowaç z∏àcze ∏adowania.
(
S. 235)
Je˝eli system elektronicznego
kluczyka lub bezprzewodowe
zdalne sterowanie nie dzia∏ajà
prawid∏owo, nale˝y u˝yç mecha-
nicznego kluczyka. (
S. 572)
Zablokowanie i odblokowanie
pokrywy gniazda ∏adowania
35 RAV4 Plug In HV OM9A587E 16/11/22 18:25 Page 121

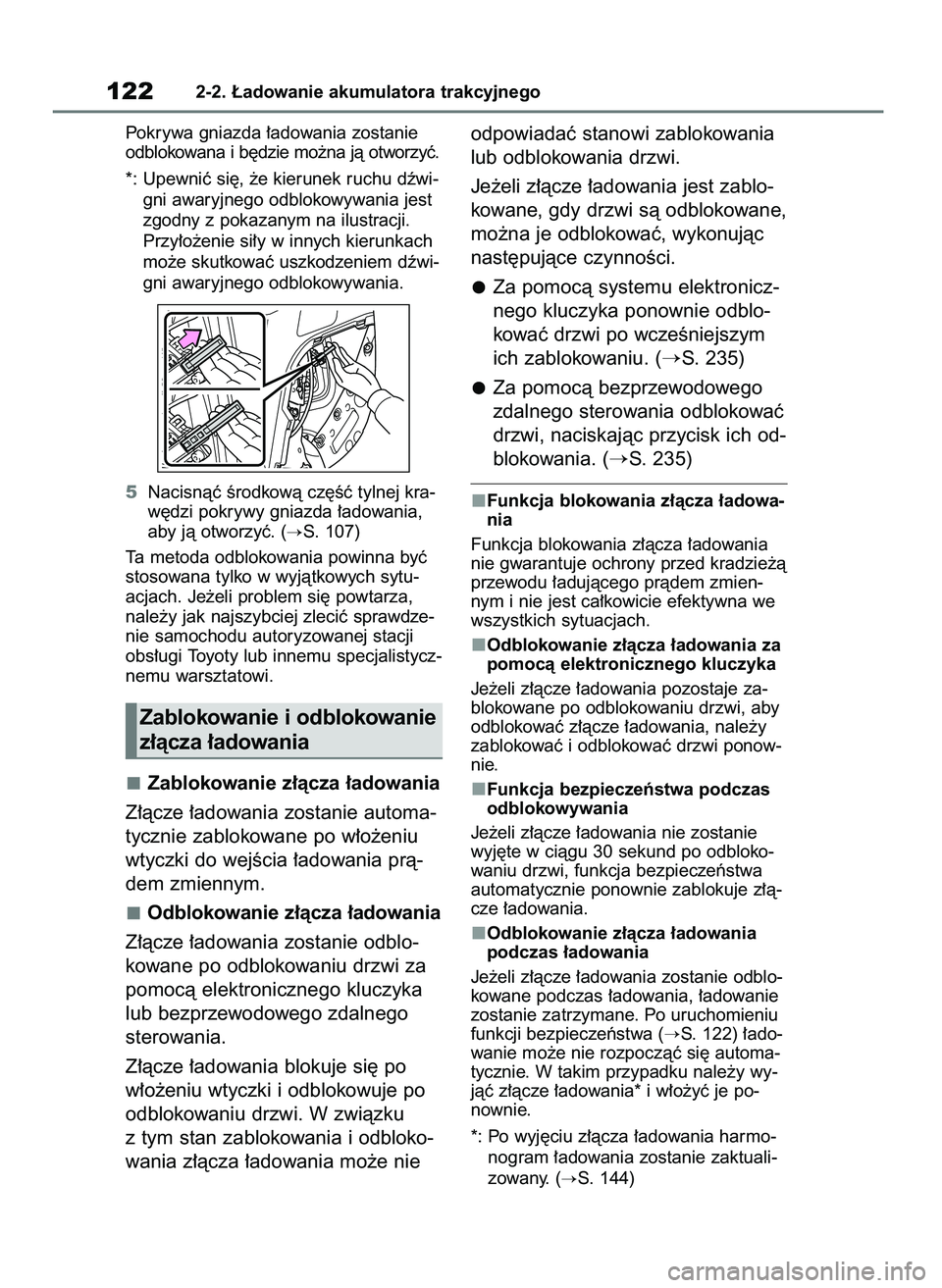

Pokrywa gniazda ∏adowania zostanie
odblokowana i b´dzie mo˝na jà otworzyç.
*: Upewniç si´, ˝e kierunek ruchu dêwi-
gni awaryjnego odblokowywania jest
zgodny z pokazanym na ilustracji.
Przy∏o˝enie si∏y w innych kierunkach
mo˝e skutkowaç uszkodzeniem dêwi-
gni awaryjnego odblokowywania.
5Nacisnàç Êrodkowà cz´Êç tylnej kra-
w´dzi pokrywy gniazda ∏adowania,
aby jà otworzyç. (
S. 107)
Ta metoda odblokowania powinna byç
stosowana tylko w wyjàtkowych sytu-
acjach. Je˝eli problem si´ powtarza,
nale˝y jak najszybciej zleciç sprawdze-
nie samochodu autoryzowanej stacji
obs∏ugi Toyoty lub innemu specjalistycz-
nemu warsztatowi.
Zablokowanie z∏àcza ∏adowania
Z∏àcze ∏adowania zostanie automa-
tycznie zablokowane po w∏o˝eniu
wtyczki do wejÊcia ∏adowania prà-
dem zmiennym.
Odblokowanie z∏àcza ∏adowania
Z∏àcze ∏adowania zostanie odblo-
kowane po odblokowaniu drzwi za
pomocà elektronicznego kluczyka
lub bezprzewodowego zdalnego
sterowania.
Z∏àcze ∏adowania blokuje si´ po
w∏o˝eniu wtyczki i odblokowuje po
odblokowaniu drzwi. W zwiàzku
z tym stan zablokowania i odbloko-
wania z∏àcza ∏adowania mo˝e nie odpowiadaç stanowi zablokowania
lub odblokowania drzwi.
Je˝eli z∏àcze ∏adowania jest zablo-
kowane, gdy drzwi sà odblokowane,
mo˝na je odblokowaç, wykonujàc
nast´pujàce czynnoÊci.
Za pomocà systemu elektronicz-
nego kluczyka ponownie odblo-
kowaç drzwi po wczeÊniejszym
ich zablokowaniu. (
S. 235)
Za pomocà bezprzewodowego
zdalnego sterowania odblokowaç
drzwi, naciskajàc przycisk ich od-
blokowania. (
S. 235)
Funkcja blokowania z∏àcza ∏adowa-
nia
Funkcja blokowania z∏àcza ∏adowania
nie gwarantuje ochrony przed kradzie˝à
przewodu ∏adujàcego pràdem zmien-
nym i nie jest ca∏kowicie efektywna we
wszystkich sytuacjach.
Odblokowanie z∏àcza ∏adowania za
pomocà elektronicznego kluczyka
Je˝eli z∏àcze ∏adowania pozostaje za-
blokowane po odblokowaniu drzwi, aby
odblokowaç z∏àcze ∏adowania, nale˝y
zablokowaç i odblokowaç drzwi ponow-
nie.
Funkcja bezpieczeƒstwa podczas
odblokowywania
Je˝eli z∏àcze ∏adowania nie zostanie
wyj´te w ciàgu 30 sekund po odbloko-
waniu drzwi, funkcja bezpieczeƒstwa
automatycznie ponownie zablokuje z∏à-
cze ∏adowania.
Odblokowanie z∏àcza ∏adowania
podczas ∏adowania
Je˝eli z∏àcze ∏adowania zostanie odblo-
kowane podczas ∏adowania, ∏adowanie
zostanie zatrzymane. Po uruchomieniu
funkcji bezpieczeƒstwa (
S. 122) ∏ado-
wanie mo˝e nie rozpoczàç si´ automa-
tycznie. W takim przypadku nale˝y wy-
jàç z∏àcze ∏adowania* i w∏o˝yç je po-
nownie.
*: Po wyj´ciu z∏àcza ∏adowania harmo-
nogram ∏adowania zostanie zaktuali-
zowany. (
S. 144)
1222-2. ¸adowanie akumulatora trakcyjnego
Zablokowanie i odblokowanie
z∏àcza ∏adowania
35 RAV4 Plug In HV OM9A587E 16/11/22 18:25 Page 122

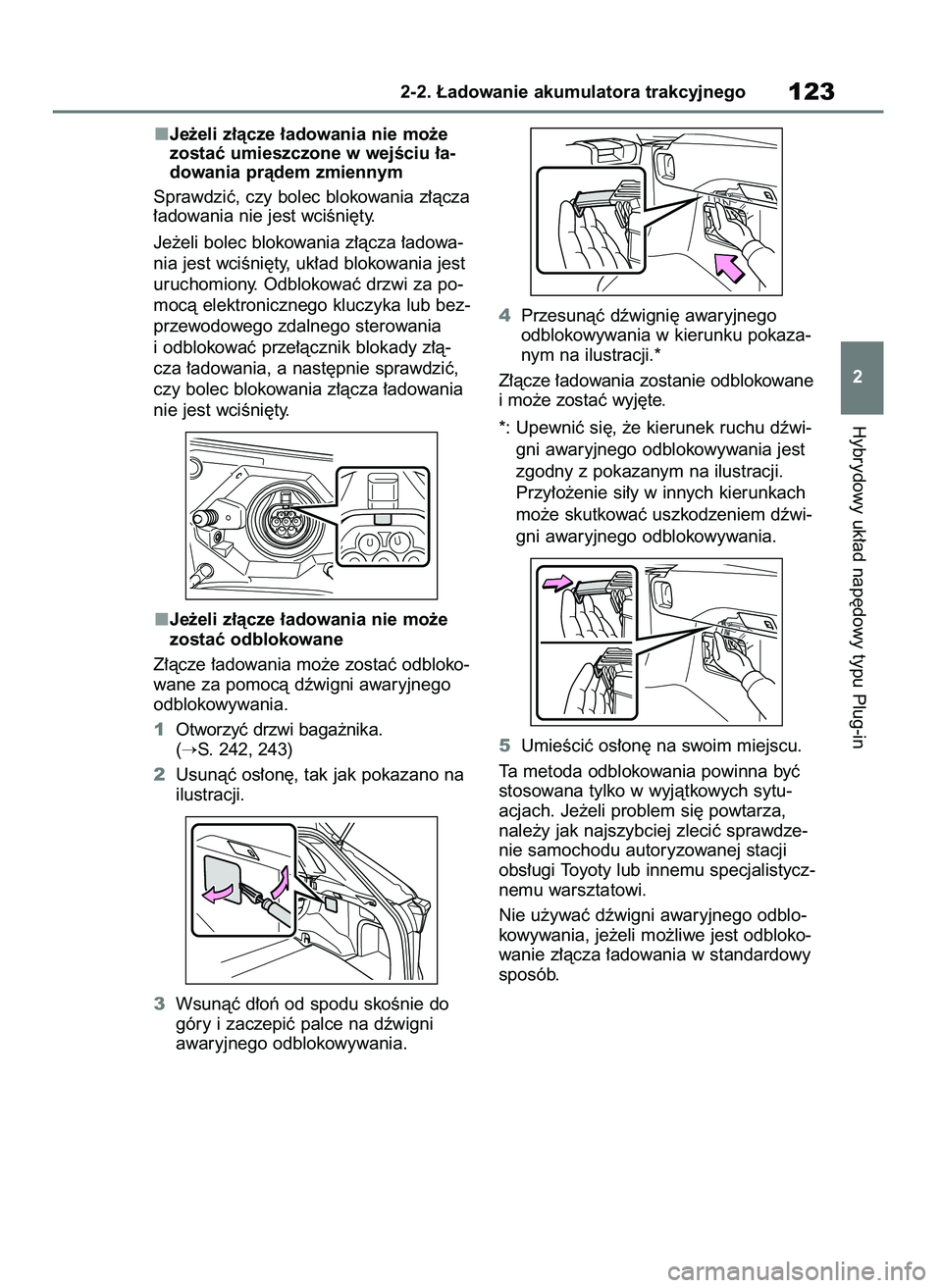

Je˝eli z∏àcze ∏adowania nie mo˝e
zostaç umieszczone w wejÊciu ∏a-
dowania pràdem zmiennym
Sprawdziç, czy bolec blokowania z∏àcza
∏adowania nie jest wciÊni´ty.
Je˝eli bolec blokowania z∏àcza ∏adowa-
nia jest wciÊni´ty, uk∏ad blokowania jest
uruchomiony. Odblokowaç drzwi za po-
mocà elektronicznego kluczyka lub bez-
przewodowego zdalnego sterowania
i odblokowaç prze∏àcznik blokady z∏à-
cza ∏adowania, a nast´pnie sprawdziç,
czy bolec blokowania z∏àcza ∏adowania
nie jest wciÊni´ty.
Je˝eli z∏àcze ∏adowania nie mo˝e
zostaç odblokowane
Z∏àcze ∏adowania mo˝e zostaç odbloko-
wane za pomocà dêwigni awaryjnego
odblokowywania.
1Otworzyç drzwi baga˝nika.
(
S. 242, 243)
2Usunàç os∏on´, tak jak pokazano na
ilustracji.
3Wsunàç d∏oƒ od spodu skoÊnie do
góry i zaczepiç palce na dêwigni
awaryjnego odblokowywania.4Przesunàç dêwigni´ awaryjnego
odblokowywania w kierunku pokaza-
nym na ilustracji.*
Z∏àcze ∏adowania zostanie odblokowane
i mo˝e zostaç wyj´te.
*: Upewniç si´, ˝e kierunek ruchu dêwi-
gni awaryjnego odblokowywania jest
zgodny z pokazanym na ilustracji.
Przy∏o˝enie si∏y w innych kierunkach
mo˝e skutkowaç uszkodzeniem dêwi-
gni awaryjnego odblokowywania.
5UmieÊciç os∏on´ na swoim miejscu.
Ta metoda odblokowania powinna byç
stosowana tylko w wyjàtkowych sytu-
acjach. Je˝eli problem si´ powtarza,
nale˝y jak najszybciej zleciç sprawdze-
nie samochodu autoryzowanej stacji
obs∏ugi Toyoty lub innemu specjalistycz-
nemu warsztatowi.
Nie u˝ywaç dêwigni awaryjnego odblo-
kowywania, je˝eli mo˝liwe jest odbloko-
wanie z∏àcza ∏adowania w standardowy
sposób.
Hybrydowy uk∏ad nap´dowy typu Plug-in
2-2. ¸adowanie akumulatora trakcyjnego123
2
35 RAV4 Plug In HV OM9A587E 16/11/22 18:25 Page 123

*: Je˝eli przewód ∏adujàcy pràdem zmien-
nym znajduje si´ na wyposa˝eniu sa-
mochodu.
Gniazdo elektryczne 220 V–240 V
(pràd zmienny) wyposa˝one
w wy∏àcznik ró˝nicowopràdowy
oraz bezpiecznik. Zalecane jest
korzystanie z niezale˝nego obwo-
du 13 A, aby zapewniç prawid∏o-
we dzia∏anie przewodu ∏adujàcego
pràdem zmiennym.
Zalecane jest korzystanie z nie-
zale˝nego po∏àczenia ze skrzynki
przy∏àczeniowej. Pod∏àczenie do
gniazda elektrycznego znajdujà-
cego si´ w dzielonym obwodzie,
w czasie gdy do obwodu pod∏à-
czone sà inne urzàdzenia elek-
tryczne, mo˝e doprowadziç do
zadzia∏ania bezpiecznika.*
1242-2. ¸adowanie akumulatora trakcyjnego

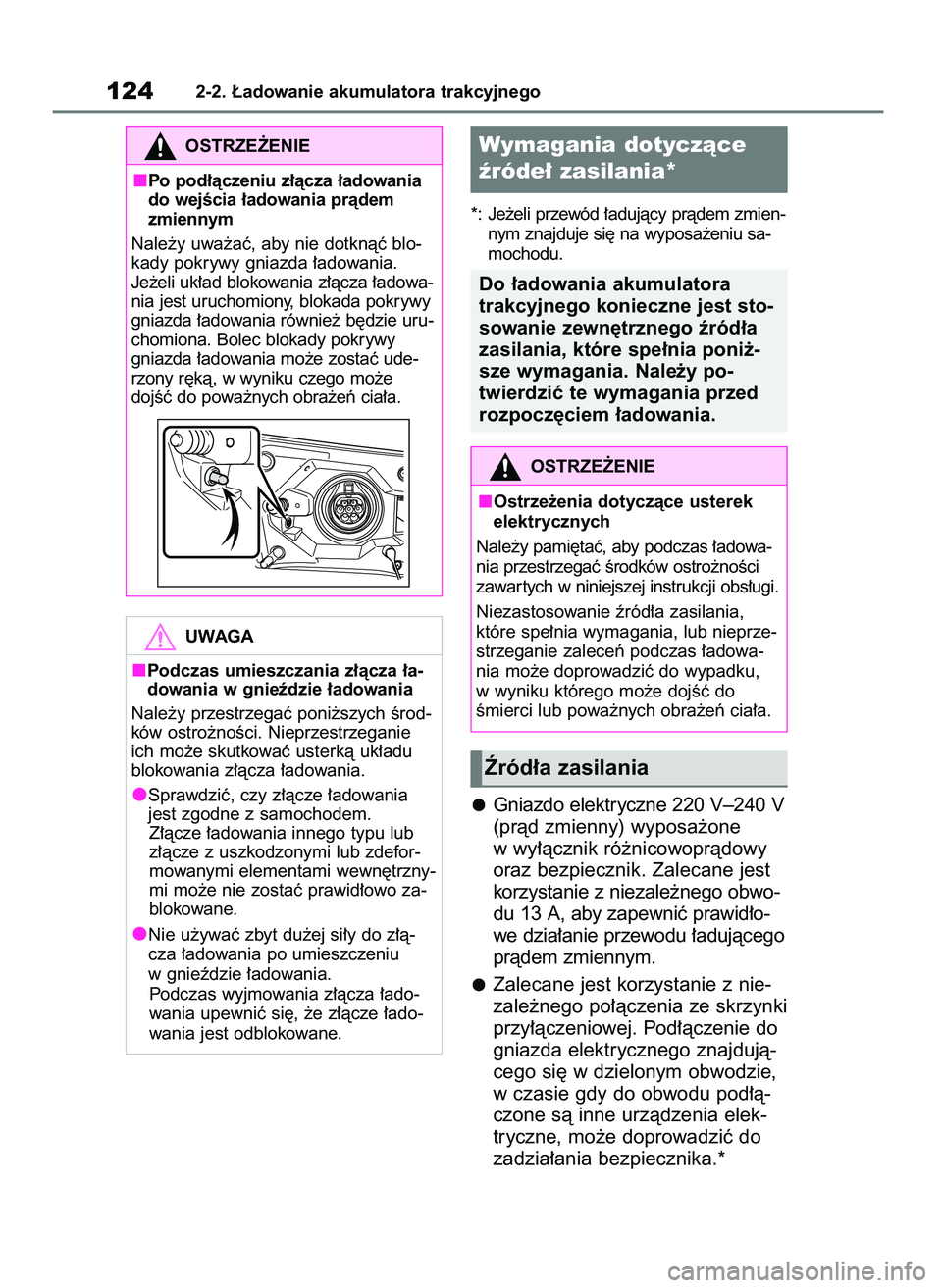

OSTRZE˚ENIE
Po pod∏àczeniu z∏àcza ∏adowania
do wejÊcia ∏adowania pràdem
zmiennym
Nale˝y uwa˝aç, aby nie dotknàç blo-
kady pokrywy gniazda ∏adowania.
Je˝eli uk∏ad blokowania z∏àcza ∏adowa-
nia jest uruchomiony, blokada pokrywy
gniazda ∏adowania równie˝ b´dzie uru-
chomiona. Bolec blokady pokrywy
gniazda ∏adowania mo˝e zostaç ude-
rzony r´kà, w wyniku czego mo˝e
dojÊç do powa˝nych obra˝eƒ cia∏a.
UWAGA
Podczas umieszczania z∏àcza ∏a-
dowania w gnieêdzie ∏adowania
Nale˝y przestrzegaç poni˝szych Êrod-
ków ostro˝noÊci. Nieprzestrzeganie
ich mo˝e skutkowaç usterkà uk∏adu
blokowania z∏àcza ∏adowania.
Sprawdziç, czy z∏àcze ∏adowania
jest zgodne z samochodem.
Z∏àcze ∏adowania innego typu lub
z∏àcze z uszkodzonymi lub zdefor-
mowanymi elementami wewn´trzny-
mi mo˝e nie zostaç prawid∏owo za-
blokowane.
Nie u˝ywaç zbyt du˝ej si∏y do z∏à-
cza ∏adowania po umieszczeniu
w gnieêdzie ∏adowania.
Podczas wyjmowania z∏àcza ∏ado-
wania upewniç si´, ˝e z∏àcze ∏ado-
wania jest odblokowane.
Wymagania dotyczàce
êróde∏ zasilania*
Do ∏adowania akumulatora
trakcyjnego konieczne jest sto-
sowanie zewn´trznego êród∏a
zasilania, które spe∏nia poni˝-
sze wymagania. Nale˝y po-
twierdziç te wymagania przed
rozpocz´ciem ∏adowania.
OSTRZE˚ENIE
Ostrze˝enia dotyczàce usterek
elektrycznych
Nale˝y pami´taç, aby podczas ∏adowa-
nia przestrzegaç Êrodków ostro˝noÊci
zawar tych w niniejszej instrukcji obs∏ugi.
Niezastosowanie êród∏a zasilania,
które spe∏nia wymagania, lub nieprze-
strzeganie zaleceƒ podczas ∏adowa-
nia mo˝e doprowadziç do wypadku,
w wyniku którego mo˝e dojÊç do
Êmierci lub powa˝nych obra˝eƒ cia∏a.
èród∏a zasilania
35 RAV4 Plug In HV OM9A587E 16/11/22 18:25 Page 124

Upewniç si´, ˝e skrzynka przy-
∏àczeniowa jest wyposa˝ona
w wy∏àcznik ró˝nicowopràdowy.
W przeciwnym razie nale˝y zleciç
monta˝ wy∏àcznika ró˝nicowoprà-
dowego wykwalifikowanemu spe-
cjaliÊcie.
Podczas ∏adowania na zewnàtrz
nale˝y pod∏àczyç si´ do gniazda
elektrycznego zabezpieczonego
przed opadami deszczu, posia-
dajàcego odpowiedni cer tyfikat
dopuszczajàcy gniazdo elektrycz-
ne do u˝ywania na zewnàtrz.
Zalecane jest sprawdzenie po-
prawnoÊci dzia∏ania wy∏àcznika
ró˝nicowopràdowego przed u˝y-
ciem gniazda elektrycznego.
Sprawdziç, czy w miejscu u˝ywa-
nia samochodu obowiàzujà dodat-
kowe przepisy dotyczàce ∏adowa-
nia samochodów z nap´dem elek-
trycznym. Je˝eli takowe wyst´pu-
jà, nale˝y dostosowaç si´ do nich.
*: W celu uzyskania szczegó∏owych
informacji nale˝y skontaktowaç si´
z elektrykiem.
Ârodowisko ∏adowania
W celu zachowania bezpieczeƒstwa
podczas ∏adowania zalecane jest u˝ywa-
nie nast´pujàcych urzàdzeƒ ∏adujàcych.
Gniazdo elektryczne odporne na opa-
dy deszczu.
Podczas ∏adowania na zewnàtrz pod∏à-
czyç si´ do gniazda elektrycznego za-
bezpieczonego przed opadami deszczu
i upewniç si´, ˝e po∏àczenie pozostaje
wodoszczelne po pod∏àczeniu wtyczki.
Dedykowany obwód.
• W celu zmniejszenia ryzyka wystàpie-
nia po˝aru nale˝y pod∏àczaç si´ jedy-
nie do obwodu co najmniej 13 A, wy-
posa˝onego w wy∏àcznik nadpràdowy.
• W celu zmniejszenia ryzyka pora˝e-
nia pràdem, podczas pod∏àczania
wtyczki, wtyczk´ nale˝y pod∏àczaç do
gniazda elektrycznego wyposa˝one-
go w wy∏àcznik ró˝nicowopràdowy.
Zdalny wy∏àcznik.Zdalny wy∏àcznik umo˝liwia od∏àczenie
zasilania od gniazda, umo˝liwiajàc tym
samym bezpieczne wyjmowanie i wk∏a-
danie wtyczki podczas opadów deszczu.
Je˝eli wystàpi przerwanie obwodu
podczas ∏adowania (wersje z wy-
Êwietlaczem 7-calowym)
Maksymalny pràd ∏adowania mo˝e
zostaç zmieniony na ekranie ustawieƒ
„Ustawienia pojazdu” na wyÊwietlaczu
wielofunkcyjnym.
1Nacisnàç przycisk lub
sterowania zespo∏em wskaêników,
a nast´pnie wybraç .
2Nacisnàç przycisk lub
sterowania zespo∏em wskaêników,
wybraç „Ustawienia pojazdu”, a na-
st´pnie przytrzymaç wciÊni´ty
przycisk .
3Nacisnàç przycisk lub
sterowania zespo∏em wskaêników,
wybraç „Ustaw. ∏adowania”, a na-
st´pnie nacisnàç przycisk .
Zostanie wyÊwietlony ekran „Usta-
wienia ∏adowania”.
4Nacisnàç przycisk lub
sterowania zespo∏em wskaêników,
wybraç „Pràd ∏adowania”, a nast´pnie
nacisnàç przycisk .
Zostanie wyÊwietlony ekran „Pràd
∏adowania”.
5Nacisnàç przycisk lub
sterowania zespo∏em wskaêników,
wybraç „16 A”*
1lub „8 A”, a nast´pnie
nacisnàç przycisk .
Maksymalny pràd ∏adowania pod-
czas ∏adowania b´dzie ograniczony
do ustawionego pràdu lub ni˝szego.*
2
Je˝eli przerwanie obwodu wyst´puje
mimo zmiany pràdu ∏adowania, nale˝y
sprawdziç, czy pod∏àczone êród∏o zasi-
lania zewn´trznego spe∏nia okreÊlone
warunki. (
S. 124)
*
1: Wersje z wbudowanà ∏adowarkà aku-
mulatora trakcyjnego o mocy 7 kW.
*
2: Ograniczenie pràdu ∏adowania
Hybrydowy uk∏ad nap´dowy typu Plug-in
2-2. ¸adowanie akumulatora trakcyjnego125
2
35 RAV4 Plug In HV OM9A587E 16/11/22 18:25 Page 125

wyd∏u˝a czas ∏adowania.
Je˝eli wystàpi przerwanie obwodu
podczas ∏adowania (wersje z wy-
Êwietlaczem 12,3-calowym)
Maksymalny pràd ∏adowania mo˝e byç
zmieniony w zak∏adce „ Ustawienia
pojazdu” na wyÊwietlaczu wielofunkcyj-
nym.
1Przytrzymaç wciÊni´ty przycisk ,
aby wyÊwietliç kursor w obszarze
wyÊwietlania zawar toÊci (na Êrodku)
na wyÊwietlaczu wielofunkcyjnym.
2Nacisnàç przycisk lub stero-
wania zespo∏em wskaêników, wybraç
, a nast´pnie nacisnàç przycisk
.
3Nacisnàç przycisk lub stero-
wania zespo∏em wskaêników, wybraç
„ Ustawienia pojazdu”, a nast´p-
nie przytrzymaç wciÊni´ty przycisk
.
4Nacisnàç przycisk lub stero-
wania zespo∏em wskaêników, wybraç
„Ustaw. ∏adowania”, a nast´pnie na-
cisnàç przycisk .
Zostanie wyÊwietlony ekran „Usta-
wienia ∏adowania”.
5Nacisnàç przycisk lub stero-
wania zespo∏em wskaêników, wybraç
„Pràd ∏adowania”, a nast´pnie na-
cisnàç przycisk .
Zostanie wyÊwietlony ekran „Pràd ∏a-
dowania”.
6Nacisnàç przycisk lub stero
wania zespo∏em wskaêników, wybraç
„16 A”*
1lub „8 A”, a nast´pnie na-
cisnàç przycisk .
Maksymalny pràd ∏adowania podczas
∏adowania b´dzie ograniczony do
ustawionego pràdu lub ni˝szego.*
2
Je˝eli przerwanie obwodu wyst´puje
mimo zmiany pràdu ∏adowania, nale˝y
sprawdziç, czy pod∏àczone êród∏o zasi-lania zewn´trznego spe∏nia okreÊlone
warunki. (
S. 124)
*
1: Wersje z wbudowanà ∏adowarkà aku-
mulatora trakcyjnego o mocy 7 kW.
*
2: Ograniczenie pràdu ∏adowania wy-
d∏u˝a czas ∏adowania.
1262-2. ¸adowanie akumulatora trakcyjnego
OSTRZE˚ENIE
Ârodki ostro˝noÊci dotyczàce
êróde∏ zasilania
Nale˝y przestrzegaç poni˝szych Êrod-
ków ostro˝noÊci.
W przeciwnym razie mo˝e dojÊç do
po˝aru, pora˝enia pràdem i/lub uszko-
dzeƒ, co mo˝e doprowadziç do Êmier-
ci lub powa˝nych obra˝eƒ cia∏a.
Pod∏àczaç si´ do gniazda elektrycz-
nego 220 V–240 V (pràd zmienny)
wyposa˝onego w wy∏àcznik ró˝nico-
wopràdowy oraz bezpiecznik spe∏-
niajàcy lokalne przepisy. Zalecane
jest korzystanie z niezale˝nego ob-
wodu o minimalnym nat´˝eniu prà-
du 13 A.
Nie pod∏àczaç przewodu ∏adujàcego
pràdem zmiennym do rozdzielaczy,
rozga∏´êników lub przejÊciówek.
Pod∏àczenie przewodu ∏adujàcego
pràdem zmiennym do przed∏u˝acza
jest surowo zabronione. Przed∏u-
˝acz mo˝e przegrzewaç si´ i nie
posiada wy∏àcznika ró˝nicowoprà-
dowego.
Wykrywanie pràdów up∏ywu w urzà-
dzeniu zabezpieczajàcym obwód
∏adowania (CCID) (
S. 113) mo˝e
nie dzia∏aç prawid∏owo.
35 RAV4 Plug In HV OM9A587E 16/11/22 18:25 Page 126

¸adowanie z zewn´trznego
êród∏a zasilania (
S. 135)
Ta metoda ∏adowania jest u˝ywana
podczas ∏adowania z gniazda pràdu
zmiennego (220 V–240 V) za po-
mocà przewodu ∏adujàcego pràdem
zmiennym, b´dàcego na wyposa˝e-
niu samochodu lub podczas ∏ado-
wania z publicznej stacji ∏adowania.
Godzina rozpocz´cia ∏adowania (lub
zakoƒczenia) oraz dzieƒ mogà zostaç
ustawione do przeprowadzenia ∏adowania
za pomocà harmonogramu ∏adowania,
w ˝àdanym dniu lub czasie. (
S. 144)
Za pomocà trybu ∏adowania
akumulatora trakcyjnego
(
S. 87)
Hybrydowy uk∏ad nap´dowy typu
Plug-in mo˝e zostaç prze∏àczony
w tryb ∏adowania akumulatora trak-
cyjnego, aby na∏adowaç akumulator
trakcyjny energià elektrycznà wy-
tworzonà przez silnik spalinowy.
Maksymalny poziom na∏adowania aku-
mulatora trakcyjnego podczas tej metody
∏adowania wynosi oko∏o 80% pojemnoÊci
maksymalnego na∏adowania za pomocà
zewn´trznego êród∏a zasilania.
Samochód jest wyposa˝ony w na-
st´pujàce funkcje powiàzane z ∏a-
dowaniem.
Hybrydowy uk∏ad nap´dowy typu Plug-in
2-2. ¸adowanie akumulatora trakcyjnego127
2

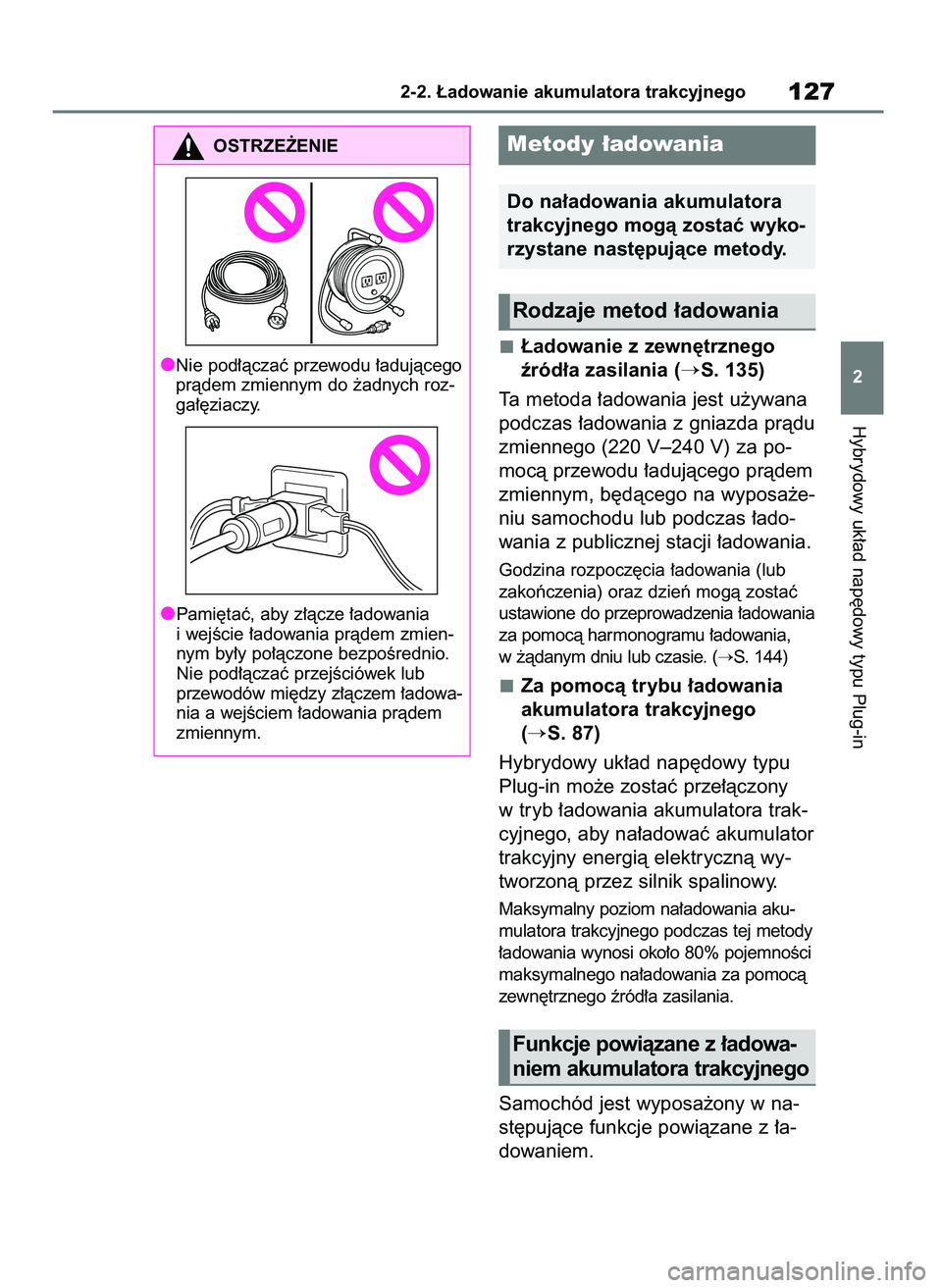

OSTRZE˚ENIE
Nie pod∏àczaç przewodu ∏adujàcego
pràdem zmiennym do ˝adnych roz-
ga∏´ziaczy.
Pami´taç, aby z∏àcze ∏adowania
i wejÊcie ∏adowania pràdem zmien-
nym by∏y po∏àczone bezpoÊrednio.
Nie pod∏àczaç przejÊciówek lub
przewodów mi´dzy z∏àczem ∏adowa-
nia a wejÊciem ∏adowania pràdem
zmiennym.Metody ∏adowania
Do na∏adowania akumulatora
trakcyjnego mogà zostaç wyko-
rzystane nast´pujàce metody.
Rodzaje metod ∏adowania
Funkcje powiàzane z ∏adowa-
niem akumulatora trakcyjnego
35 RAV4 Plug In HV OM9A587E 16/11/22 18:25 Page 127

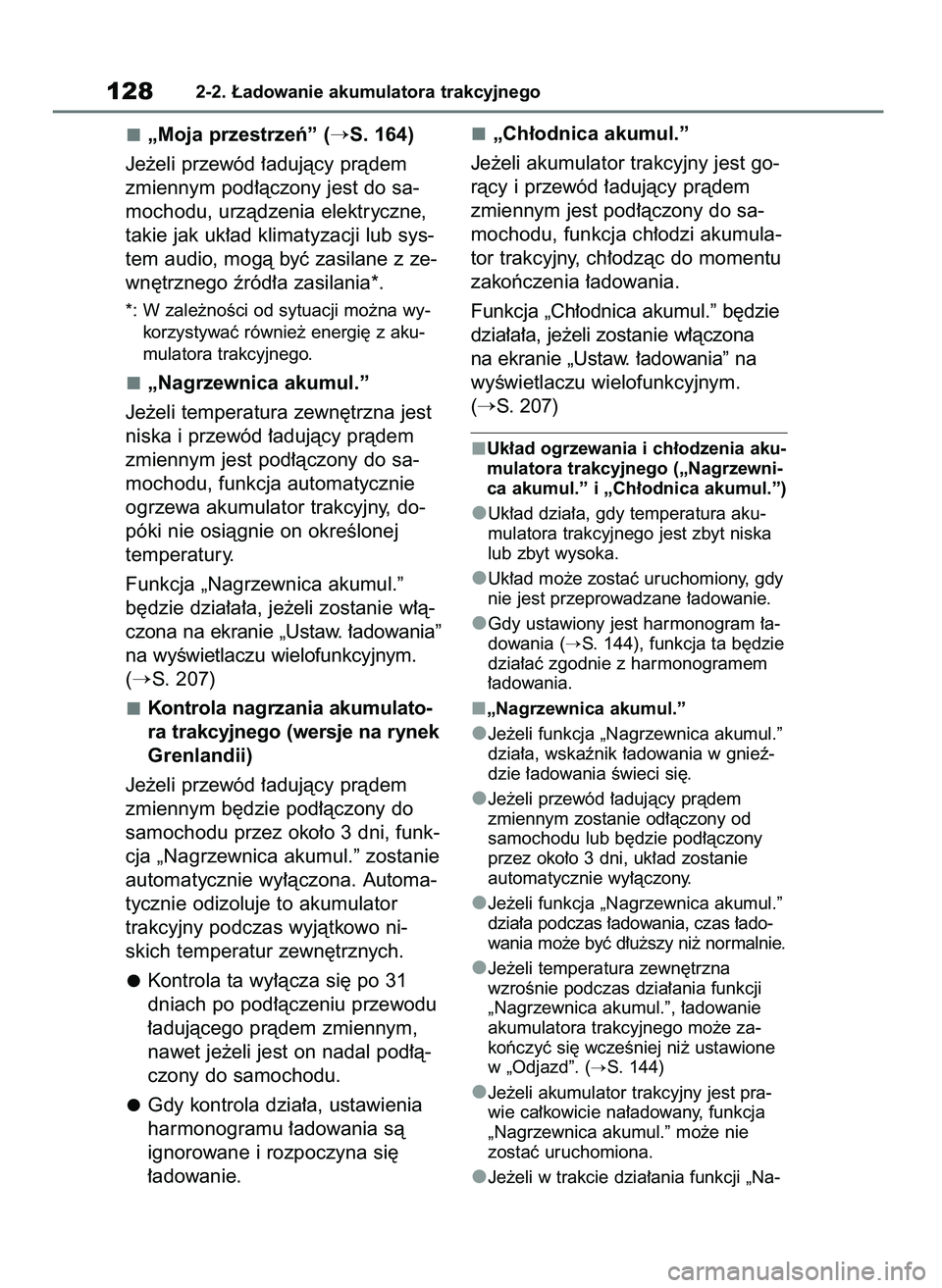

„Moja przestrzeƒ” (S. 164)
Je˝eli przewód ∏adujàcy pràdem
zmiennym pod∏àczony jest do sa-
mochodu, urzàdzenia elektryczne,
takie jak uk∏ad klimatyzacji lub sys-
tem audio, mogà byç zasilane z ze-
wn´trznego êród∏a zasilania*.
*: W zale˝noÊci od sytuacji mo˝na wy-
korzystywaç równie˝ energi´ z aku-
mulatora trakcyjnego.
„Nagrzewnica akumul.”
Je˝eli temperatura zewn´trzna jest
niska i przewód ∏adujàcy pràdem
zmiennym jest pod∏àczony do sa-
mochodu, funkcja automatycznie
ogrzewa akumulator trakcyjny, do-
póki nie osiàgnie on okreÊlonej
temperatury.
Funkcja „Nagrzewnica akumul.”
b´dzie dzia∏a∏a, je˝eli zostanie w∏à-
czona na ekranie „Ustaw. ∏adowania”
na wyÊwietlaczu wielofunkcyjnym.
(
S. 207)
Kontrola nagrzania akumulato-
ra trakcyjnego (wersje na rynek
Grenlandii)
Je˝eli przewód ∏adujàcy pràdem
zmiennym b´dzie pod∏àczony do
samochodu przez oko∏o 3 dni, funk-
cja „Nagrzewnica akumul.” zostanie
automatycznie wy∏àczona. Automa-
tycznie odizoluje to akumulator
trakcyjny podczas wyjàtkowo ni-
skich temperatur zewn´trznych.
Kontrola ta wy∏àcza si´ po 31
dniach po pod∏àczeniu przewodu
∏adujàcego pràdem zmiennym,
nawet je˝eli jest on nadal pod∏à-
czony do samochodu.
Gdy kontrola dzia∏a, ustawienia
harmonogramu ∏adowania sà
ignorowane i rozpoczyna si´
∏adowanie.„Ch∏odnica akumul.”
Je˝eli akumulator trakcyjny jest go-
ràcy i przewód ∏adujàcy pràdem
zmiennym jest pod∏àczony do sa-
mochodu, funkcja ch∏odzi akumula-
tor trakcyjny, ch∏odzàc do momentu
zakoƒczenia ∏adowania.
Funkcja „Ch∏odnica akumul.” b´dzie
dzia∏a∏a, je˝eli zostanie w∏àczona
na ekranie „Ustaw. ∏adowania” na
wyÊwietlaczu wielofunkcyjnym.
(
S. 207)
Uk∏ad ogrzewania i ch∏odzenia aku-
mulatora trakcyjnego („Nagrzewni-
ca akumul.” i „Ch∏odnica akumul.”)
Uk∏ad dzia∏a, gdy temperatura aku-
mulatora trakcyjnego jest zbyt niska
lub zbyt wysoka.
Uk∏ad mo˝e zostaç uruchomiony, gdy
nie jest przeprowadzane ∏adowanie.
Gdy ustawiony jest harmonogram ∏a-
dowania (
S. 144), funkcja ta b´dzie
dzia∏aç zgodnie z harmonogramem
∏adowania.
„Nagrzewnica akumul.”
Je˝eli funkcja „Nagrzewnica akumul.”
dzia∏a, wskaênik ∏adowania w gnieê-
dzie ∏adowania Êwieci si´.
Je˝eli przewód ∏adujàcy pràdem
zmiennym zostanie od∏àczony od
samochodu lub b´dzie pod∏àczony
przez oko∏o 3 dni, uk∏ad zostanie
automatycznie wy∏àczony.
Je˝eli funkcja „Nagrzewnica akumul.”
dzia∏a podczas ∏adowania, czas ∏ado-
wania mo˝e byç d∏u˝szy ni˝ normalnie.
Je˝eli temperatura zewn´trzna
wzroÊnie podczas dzia∏ania funkcji
„Nagrzewnica akumul.”, ∏adowanie
akumulatora trakcyjnego mo˝e za-
koƒczyç si´ wczeÊniej ni˝ ustawione
w „Odjazd”. (
S. 144)
Je˝eli akumulator trakcyjny jest pra-
wie ca∏kowicie na∏adowany, funkcja
„Nagrzewnica akumul.” mo˝e nie
zostaç uruchomiona.
Je˝eli w trakcie dzia∏ania funkcji „Na-
1282-2. ¸adowanie akumulatora trakcyjnego
35 RAV4 Plug In HV OM9A587E 16/11/22 18:25 Page 128
