TOYOTA RAV4 PLUG-IN HYBRID 2023 Manual de utilização (in Portuguese)

609
9
9-3. Inicialização
Especificações veículo
9-3.Inicialização
*: Se equipado

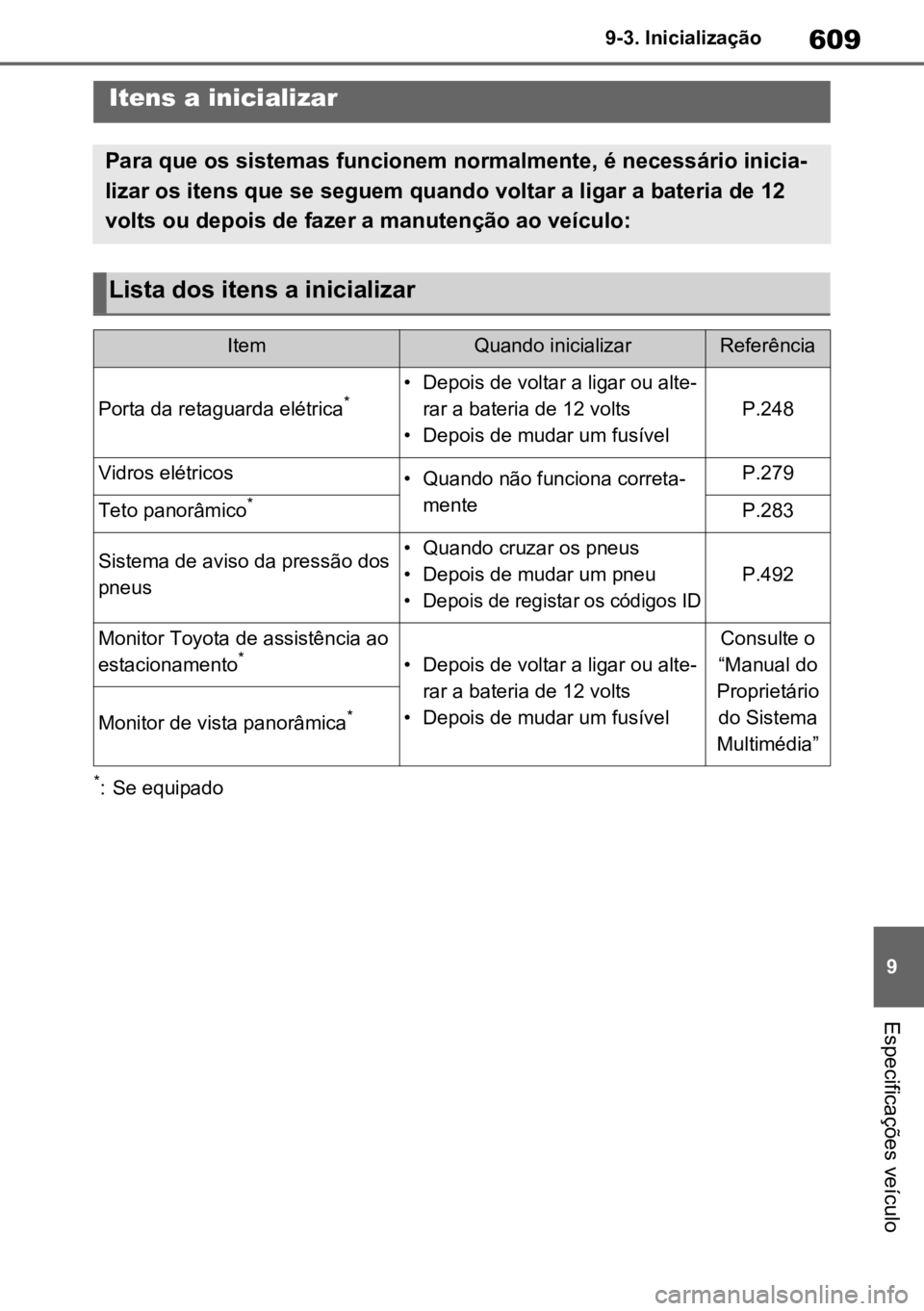

Itens a inicializar
Para que os sistemas funcionem normalmente, é necessário inicia-
lizar os itens que se seguem quando voltar a ligar a bateria de 12
volts ou depois de fazer a manutenção ao veículo:
Lista dos itens a inicializar
ItemQuando inicializarReferência
Porta da retaguarda elétrica*• Depois de voltar a ligar ou alte -
rar a bateria de 12 volts
• Depois de mudar um fusível
P.248
Vidros elétricos• Quando não funciona correta -
menteP.279
Teto panorâmico*P.283
Sistema de aviso da pressão dos
pneus• Quando cruzar os pneus
• Depois de mudar um pneu

• Depois de registar os códigos ID

P.492
Monitor Toyota de assistência ao
estacionamento*• Depois de voltar a ligar ou alte -
rar a bateria de 12 volts
• Depois de mudar um fusível
Consulte o
“Manual do
Proprietário do Sistema
Multimédia”
Monitor de vista panorâmica*

6109-3. Inicialização

611
Índice
O que fazer se... (Resolução de problemas) ................ 612
Índice alfabético ............... 615

612O que fazer se... (Resolução de problemas)
1-1.O que fazer se... (Resolução de problemas)
O que fazer se... (Resolução de problemas)

Se perder as suas chaves mecâ-
nicas, pode adquirir chaves
mecânicas novas em qualquer
concessionário Toyota autori -
zado, reparador Toyota autori -
zado ou em qualquer reparador
da sua confiança. ( P.570)
 ISe perder as suas chaves ele-
trónicas, o risco de furto do veí -
culo aumenta significativamente.
Contacte imediatamente um
concessionário Toyota autori -
zado, reparador Toyota autori -
zado ou qualquer reparador da
sua confiança. ( P.570)
 A pilha da chave eletrónica está
fraca ou gasta? ( P.511)

O interruptor Power está em ON?
Quando trancar as portas, desli -gue o interruptor Power.
( 
P.313
)

 Deixou a chave eletrónica dentro
do veículo?
Quando trancar as portas, certifi -
que-se de que a chave eletró -
nica está na sua posse.
 A função pode não atuar correta-
mente devido às condições das
ondas de rádio. ( P.254)
 Os dispositivos de bloqueio das
portas para proteção de crianças
estão ativados?
As portas traseiras não podem
ser abertas a partir do interior do
veículo quando os dispositivos
de bloqueio das portas para pro -
teção de crianças estão aciona -
dos. Abra as portas traseiras do
veículo a partir do exterior e, de
seguida, destranque o disposi-
tivo de bloqueio das portas para
proteção de crianças. ( P.239)

Pressionou o interruptor Power
enquanto pressionava com firmeza
o pedal do travão? ( 
P.310
)

Se tiver um problema, verifique
o seguinte antes de contactar
um concessionário Toyota
autorizado, reparador Toyota
autorizado ou qualquer
reparador da sua confiança.

Não é possível trancar, destran -
car, abrir ou fechar as portas

Se perder as suas chaves
Não é possível trancar nem
destrancar as portasNão é possível abrir as por -
tas traseiras
Se notar algo de errado
O sistema híbrido não entra
em funcionamento

613O que fazer se... (Resolução de problemas)
A alavanca das velocidades está
engrenada em P? ( P.310)
 A chave eletrónica está num
local detetável dentro do veí -
culo? ( P.253)

Veículos com função de bloqueio
da direção: O volante da direção
está desbloqueado? ( 
P.311
)

 A pilha da chave eletrónica está
fraca ou gasta?
Nesta situação, é possível colo -
car o sistema híbrido em funcio -
namento de forma temporária.
( P.572)
 A bateria de 12 volts está des -
carregada? ( P.573)
 O interruptor Power está em
ON? Se não conseguir desblo -
quear a alavanca das velocida -
des pressionando o pedal do
travão com o interruptor Power
em ON. ( P.316)
 O volante da direção bloqueia
automaticamente para evitar o
furto do veículo. ( P.311) 

O interruptor de trancamento dos
vidros está a ser pressionado?
Os vidros elétricos, com exceção
do vidro do lado do condutor, não
podem ser acionados se estiver a
pressionar o interruptor de tran -
camento dos vidros. (
P.281
)

 A função de desligar automatica-
mente será acionada se deixar o
veículo no modo ACC ou ON (o
sistema híbrido não está em fun -
cionamento) durante um deter -
minado período de tempo.
( P.313)
 A luz de aviso do cinto de segu-
rança está a piscar

O condutor e os passageiros estão a usar
o cinto de segurança? ( 
P.541
,
542
)

O indicador do travão de estacio-
namento está aceso
Libertou o travão de estacionamento?
( P.320)
Dependendo da situação, também
podem soar outros tipos de sinais
sonoros de aviso. ( P.534, 544)
A alavanca seletora da caixa
de velocidades não sai da
posição P mesmo que pres -
sione o pedal do travão
Não é possível mover o
volante da direção depois do
sistema híbrido ter sido des -
ligado (veículos com função
de bloqueio da direção)
Os vidros não abrem nem
fecham utilizando os inter -
ruptores dos vidros elétricos
O interruptor Power desliga
automaticamente
Um sinal sonoro de aviso
soa durante a condução

614O que fazer se... (Resolução de problemas)
Alguém dentro do veículo abriu
uma porta durante a ativação do
alarme?
O sensor deteta essa situação e
o alarme soa. ( P.81)
Para parar o alarme, coloque o inter-
ruptor Power em ON ou coloque o sis -
tema híbrido em funcionamento.
 Está a ser exibida uma mensa -
gem no mostrador de informa -
ções múltiplas?
Verifique a mensagem no mos -
trador de informações múltiplas.
( P.544)
 Quando uma luz de aviso acen -
der ou for exibida uma mensa -
gem de aviso, consulte a P.534, 544.
 Veículos sem pneu de reserva:
Pare o veículo num local seguro
e repare o pneu temporaria -mente com o kit de emergência
para reparação de um furo.
( P.548)
 Veículos com pneu de reserva:
Pare o veículo num local seguro
e substitua o pneu vazio pelo
pneu de reserva. ( P.559)
 Tente o procedimento destinado
a libertar o veículo quando este
fica atolado em lama, areia ou
neve. ( P.582)
O alarme é ativado e a
buzina soa (se equipado)
Um sinal sonoro de aviso
soa quando sai do veículo
Uma luz de aviso acende ou
é exibida uma mensagem de
aviso

Quando ocorre um problema

Se tiver um pneu vazio
Se o veículo ficar atolado

615Índice alfabético
Índice alfabético
A
A/C“My Room Mode” ....................... 164
Configuração do ventilador ........ 432 Filtro do ar condicionado............ 500
Modo de fluxo de ar concentrado
para os bancos da frente
(S-FLOW)................................. 435
Sensor de humidade .................. 437
Sistema de ar condicionado
automático ............................... 430
Sistema de ar condicionado com comando remoto .............. 438
ABS (sistema antibloqueio dos travões) ....................................... 415Função ....................................... 415Luz de aviso ............................... 536

ACA (Assistência Ativa em Curva) . 416

Abertura Capot ......................................... 476
Porta da retaguarda ........... 242, 244
Tampa de acesso ao bocal de abastecimento de combustível.
337
Airbags ............................................ 39 Airbags do SRS ........................... 39
Condições de funcionamento dos airbags ................................ 41
Condições de funcionamento dos airbags de cortina ............... 42
Condições de funcionamento dos airbags laterais ................... 42
Condições de funcionamento dos airbags laterais e de cortina ...... 42
Localização dos airbags .............. 39
Luz de aviso do SRS ................. 536
Luz de aviso do airbag ............... 536
Modificação e eliminação dos airbags ....................................... 46
Postura correta de condução ....... 33

Precauções gerais com os airbags.
44
Precauções com os airbags de cortina ........................................ 44
Precauções com os airbags laterais ....................................... 44
Precauções com os airbags laterais e de cortina ................... 44
Precauções com os airbags para crianças ............................. 44
Sistema de ligar/desligar manualmente o airbag ............... 48
Airbags de cortina ......................... 39
Airbags de joelhos......................... 39
Airbags do SRS.............................. 39
Airbags laterais .............................. 39
Alarme.............................................. 81 Sinal sonoro ............................... 534
Alavanca
Alavanca da caixa de velocidades .
315
Alavanca de desbloqueio da coluna da direção regulável
em altura e profundidade ......... 266

Alavanca de desbloqueio do capot
476

Alavanca do limpa-para-brisas 332,
334
Alavanca do sinal de mudança de direção ................................ 319
Alavanca do trinco auxiliar ......... 476

Alavanca da caixa de velocidades
315
Se não for possível mover a alavanca seletora das
velocidades da posição P ........ 316
Antena Sistema de chave inteligente para entrada e arranque .......... 253

Apoio ao Reconhecimento do traçado da faixa de rodagem (LTA) ..............
353
Funcionamento .......................... 353
Mensagens de aviso .................. 363
Apoio de braços.......................... 462
Aquecimento
Aquecimento do volante da direção.
440
Aquecimento dos bancos ........... 440
Bateria do sistema híbrido (bateria de tração).................... 128

Espelhos retrovisores exteriores .. 432

Sistema de ar condicionado automático ............................... 430

Aquecimento dos bancos da frente
440

Assistência à travagem ...................... 415

Assistência Ativa em Curva (ACA) . 416 Atolado
Se o veículo ficar atolado ........... 582
Autonomia de condução EV ...... 103
Aviso de aproximação.................. 375

616Índice alfabético
B
BSM (Monitorização do Ângulo Morto) .......................................... 386 Função de Alerta de Tráfego Traseiro ................................... 391
Função de Monitorização do Ângulo Morto ........................... 389
Bancos Ajuste ................................. 258, 259
Apoio de braços ......................... 462
Aquecimento dos bancos........... 440 Encostos de cabeça................... 264Limpeza ..................................... 469Memorização da posição de condução ................................. 261
Memorização da posição do banco ....................................... 261
Postura correta ............................ 33
Precauções com o ajuste... 258, 259 Rebater os encostos dos bancos traseiros ...................... 260
Ventiladores dos bancos............ 440
Bancos da frente .......................... 258 Ajuste ......................................... 258
Aquecimento dos bancos........... 440 Encostos de cabeça................... 264Função de seleção de memória. 262Limpeza ..................................... 469Postura correta de condução ....... 33
Memorização da posição de condução ................................. 261
Memorização da posição do banco ....................................... 261
Ventiladores dos bancos............ 440
Banco traseiro .............................. 259 Aquecimento dos bancos........... 442Encostos de cabeça................... 264 Rebater os encostos dos
bancos traseiros ...................... 260
Bateria (bateria de 12 volts)......... 484 Luz de aviso ............................... 535
Preparação e verificação antes do inverno ..................................... 422

Se a bateria estiver descarregada.
573
Substituir .................................... 576
Bateria do sistema híbrido (bateria de tração) ........................ 95Carregamento .................... 127, 135 Especificações ........................... 586
Localização .................................. 95
Bateria de tração (bateria do sistema híbrido)Carregamento ............................ 106
Especificações ........................... 586 Localização .................................. 95
Bloqueio da coluna da direção.. 311
Bloqueio da coluna da direção
Desbloqueio da coluna da direção .
311
Mensagem de aviso de bloqueio da coluna da direção................ 311
Borracha do limpa-vidros ............ 508
Buzina ............................................ 266
C
Cabo de carregamento AC......... 109
CCID (Dispositivo de Interrupção do Circuito de Carga) ............... 110
Bloquear e desbloquear ............. 122
Funções de segurança............... 113 Indicador .................................. 114
Manutenção ............................... 117
Se não for possível desbloquear o cabo de carregamento .......... 123
Substituir a extensão do cabo .... 115 Tipos de cabos para carregamento AC ..................... 111
Caixa de velocidades do sistema híbrido ........................... 315
Capot.............................................. 476 Mensagem de aviso ................... 544
Carregador sem fios ..................... 456
Carregamento “My Room Mode” ....................... 164
A duração do carregamento pode aumentar ......................... 134
Abrir e fechar a tampa de acesso ao carregamento ......... 107
Cabo de carregamento AC ........ 109
Como carregar ........................... 135 Componentes de alta voltagem ... 95

Equipamento para carregamento..
106
Fontes de alimentação que podem ser utilizadas ................ 124
Função de temporizador para o carregamento ........................ 144
Funções de segurança............... 132

617Índice alfabético
Indicador de carregamento ........ 107Informação relacionada com o mostrador de carregamento .... 132
Mensagens relacionadas com o carregamento ....................... 172
Precauções com as fontes de alimentação ........................ 126

Procedimento para carregamento .
135

Quando não for possível fazer o carregamento da forma normal
167
Chapeleira ..................................... 450 Chave eletrónica Função da poupança da pilha.... 254
Se a chave eletrónica não funcionar corretamente ............ 571
Substituir a pilha ........................ 511
Chaves........................................... 232 Chapa do número da chave....... 232
Chave com comando remoto ..... 234
Chave eletrónica ........................ 232 Chave mecânica ........................ 234Entrada sem chave ............ 234, 253
Função da poupança da pilha.... 254
Interruptor Power ....................... 310
Se a chave eletrónica não funcionar corretamente ............ 571
Se perder as suas chaves ......... 570
Sinal sonoro ............................... 253
Substituir a pilha ........................ 511
Cintos de segurança ...................... 35 Ajustar a altura do suporte de fixação da faixa do ombro do
cinto de segurança .................... 37
Grávidas, utilização correta do cinto de segurança .................... 35
Instalação do sistema de segurança para crianças ........... 62
Limpeza e manutenção do cinto de segurança .................. 469

Luz de aviso dos airbags do SRS.
536

Luz e sinal sonoro de aviso
541
,
542
Pré-tensores dos cintos de segurança .................................. 37
Retrator com trancamento de emergência (ELR) ..................... 37
Utilização correta dos cintos de segurança .................................. 36
Utilização dos cintos de segurança por crianças ............. 36 Cinzeiro........................................
453
Comando remoto .......................... 234 Função da poupança da pilha .... 254Sistema de ar condicionado com comando remoto .............. 438
Substituir a pilha......................... 511
Trancar/Destrancar .................... 234
Combustível Capacidade ................................ 586Indicador de combustível ... 187, 193
Informação ................................. 592
Informação para os postos de abastecimento.......................... 716
Luz de aviso ............................... 541
Reabastecimento ....................... 336
Tipo ............................................ 586
Componentes de alta voltagem..... 95
Condensador................................. 482
Condução Interruptor de seleção do modo de condução ............................ 411
Postura correta............................. 33
Procedimentos ........................... 288 Sugestões para condução no inverno ..................................... 422
Sugestões para rodagem ........... 289
Veículo Elétrico Híbrido Plug-in . 100
Condução eficiente......................... 93
Conta-quilómetros ................ 187, 199 Interruptor “ODO TRIP” ...... 191, 199
Controlo da Estabilidade do
Veículo (VSC) ..............................415
Controlo da luminosidade do
painel de instrumentos ...... 191, 199

Controlo da oscilação do atrelado . 416

Controlo da velocidade de cruzeiro
Controlo da velocidade de cruzeiro
381
Controlo da velocidade de cruzeiro com radar em toda
a gama de velocidades ............ 368
Controlo da velocidade de cruzeiro com radarControlo da velocidade de cruzeiro com radar em toda
a gama de velocidades ............ 368
Controlo da velocidade de cruzeiro com radar em toda
a gama de velocidades Função ....................................... 368

618Índice alfabético
Mensagem de aviso ................... 544
Controlo de aceleração repentina (DSC)Restrição ao arranque súbito ..... 294
Controlo de assistência ao
arranque em subidas ................. 416
Controlo de tração........................ 416 Consumo instantâneo de
combustível ................ 201, 213, 216
Correntes ..................................... 424
Cortina de sol .............................. 282
Cortina de sol elétrica .................. 282
Função de proteção antientalamento
283
Funcionamento .......................... 282
Cuidados Câmara da frente ....................... 339
Cintos de segurança .................. 469
Exterior....................................... 466 Interior ........................................ 469
Jantes de alumínio ..................... 511 Radar sensor ............................. 339
Revestimento repelente de água .
467
Características de arrumação ..... 445
Características de configuração . 594
D
DSC (Controlo de aceleração repentina)Restrição ao arranque súbito ..... 294
Desembaciador
Espelhos retrovisores exteriores
446
Para-brisas................................. 443
Vidro traseiro.............................. 432
Desembaciador do para-brisas .. 446
Dimensões .................................... 584
Direção assistida (sistema de direção assistida elétrica) ......... 416Luz de aviso ............................... 537
Direção assistida elétrica (EPS) Função ....................................... 416Luz de aviso ............................... 537
E
eCall ................................................. 68ECB (sistema de Travagem Controlada Eletronicamente) .... 415
E-Four (Sistema de tração às quatro rodas automático) .......... 416
EPS (Direção assistida elétrica) Função ....................................... 416
Luz de aviso ............................... 537
Economia média de combustível ................ 201, 213, 216
Ecrã de consumo .......................... 226
Em caso de emergência
Se a bateria estiver descarregada .
573
Se a chave eletrónica não funcionar corretamente ............ 571
Se acender uma luz de aviso ..... 534
Se for exibida uma mensagem de aviso.................................... 544

Se não for possível abrir a tampa de acesso ao bocal de abastecimento
do depósito de combustível .......
570
Se notar algo de errado ............. 532
Se o sistema híbrido não entrar em funcionamento ................... 568
Se o veículo estiver submerso ou ficar preso num local com
o nível de água a subir............. 527
Se o veículo ficar atolado ........... 582
Se o veículo precisar de ser rebocado .................................. 529
Se o veículo sobreaquecer ........ 578
Se o veículo tiver de ser parado numa emergência .................... 526
Se perder as suas chaves.......... 570

Se soar um sinal sonoro de aviso .
534
Se tiver um pneu vazio....... 548, 559
Encostos de cabeça ..................... 264
Entrada de ar do ventilador (conversor DC/DC) ....................... 99Limpeza...................................... 504
Entrada sem chave Comando remoto ....................... 234
Sistema de chave inteligente para entrada e arranque .......... 253
Especificações ..............................584
Espelho retrovisor Espelho retrovisor digital ............ 268
Espelho retrovisor interior .......... 267

Espelhos retrovisores exteriores . 277

Espelhos Desembaciador dos espelhos retrovisores exteriores ............. 432
Espelho retrovisor digital ............ 268
