TOYOTA RAV4 PLUG-IN HYBRID 2023 Manuel du propriétaire (in French)

159

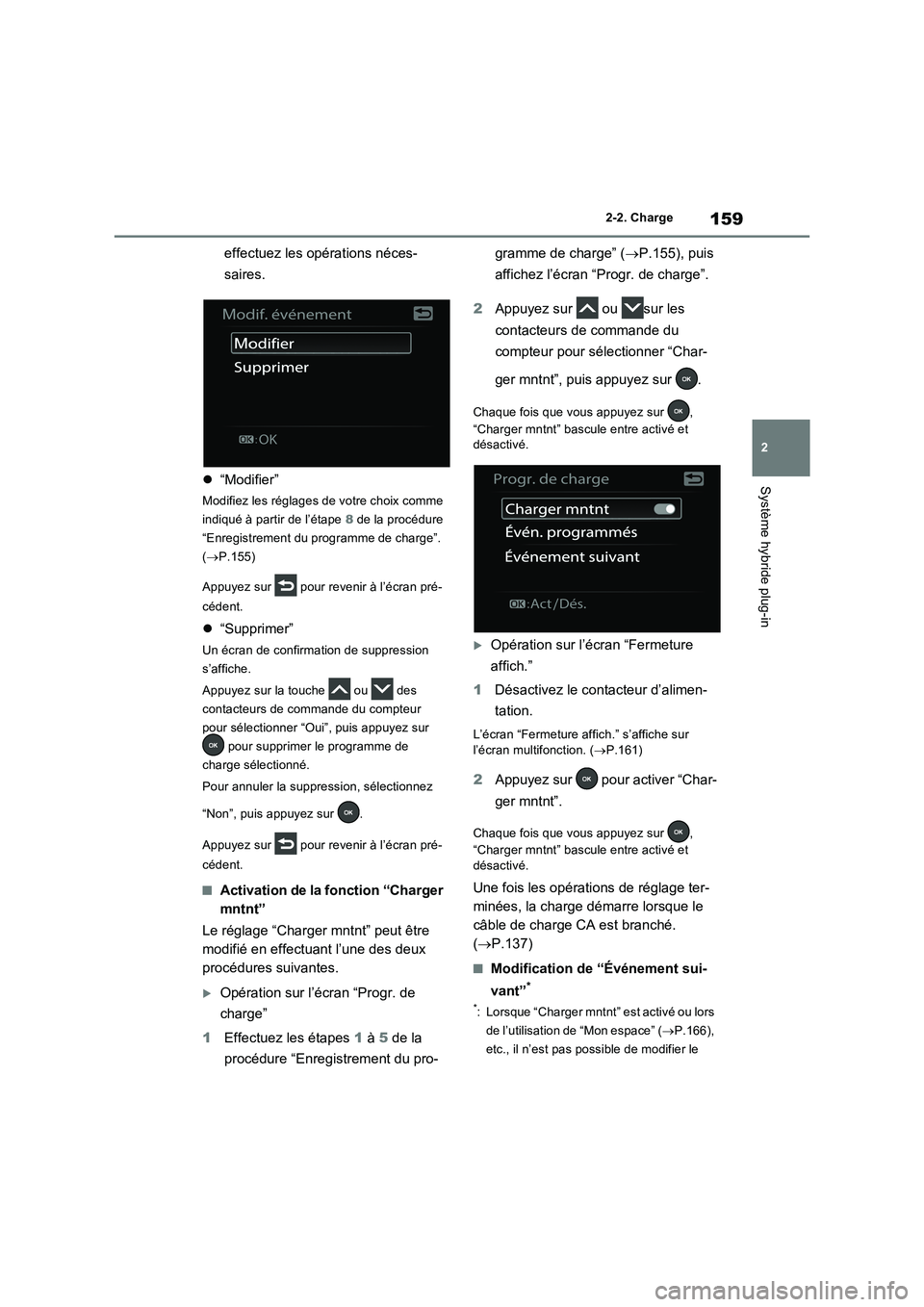

2 2-2. Charge
Système hybride plug-in
effectuez les opérations néces-
saires.
“Modifier”
Modifiez les réglages de votre choix comme
indiqué à partir de l’étape 8 de la procédure
“Enregistrement du programme de charge”.
(P.155)
Appuyez sur pour revenir à l’écran pré-
cédent.
“Supprimer”
Un écran de confirmation de suppression
s’affiche.
Appuyez sur la touche ou des
contacteurs de commande du compteur
pour sélectionner “Oui”, puis appuyez sur
pour supprimer le programme de
charge sélectionné.
Pour annuler la suppression, sélectionnez
“Non”, puis appuyez sur .
Appuyez sur pour revenir à l’écran pré-
cédent.
■Activation de la fonction “Charger
mntnt”
Le réglage “Charger mntnt” peut être
modifié en effectuant l’une des deux
procédures suivantes.
Opération sur l’écran “Progr. de
charge”
1Effectuez les étapes 1 à 5 de la
procédure “Enregistrement du pro-gramme de charge” (P.155), puis
affichez l’écran “Progr. de charge”.
2Appuyez sur ou sur les
contacteurs de commande du
compteur pour sélectionner “Char-
ger mntnt”, puis appuyez sur .
Chaque fois que vous appuyez sur ,
“Charger mntnt” bascule entre activé et
désactivé.
Opération sur l’écran “Fermeture
affich.”
1Désactivez le contacteur d’alimen-
tation.
L’écran “Fermeture affich.” s’affiche sur
l’écran multifonction. (P.161)
2Appuyez sur pour activer “Char-
ger mntnt”.
Chaque fois que vous appuyez sur ,
“Charger mntnt” bascule entre activé et
désactivé.
Une fois les opérations de réglage ter-
minées, la charge démarre lorsque le
câble de charge CA est branché.
(P.137)
■Modification de “Événement sui-
vant”
*
*: Lorsque “Charger mntnt” est activé ou lors
de l’utilisation de “Mon espace” (P.166),
etc., il n’est pas possible de modifier le

1602-2. Charge

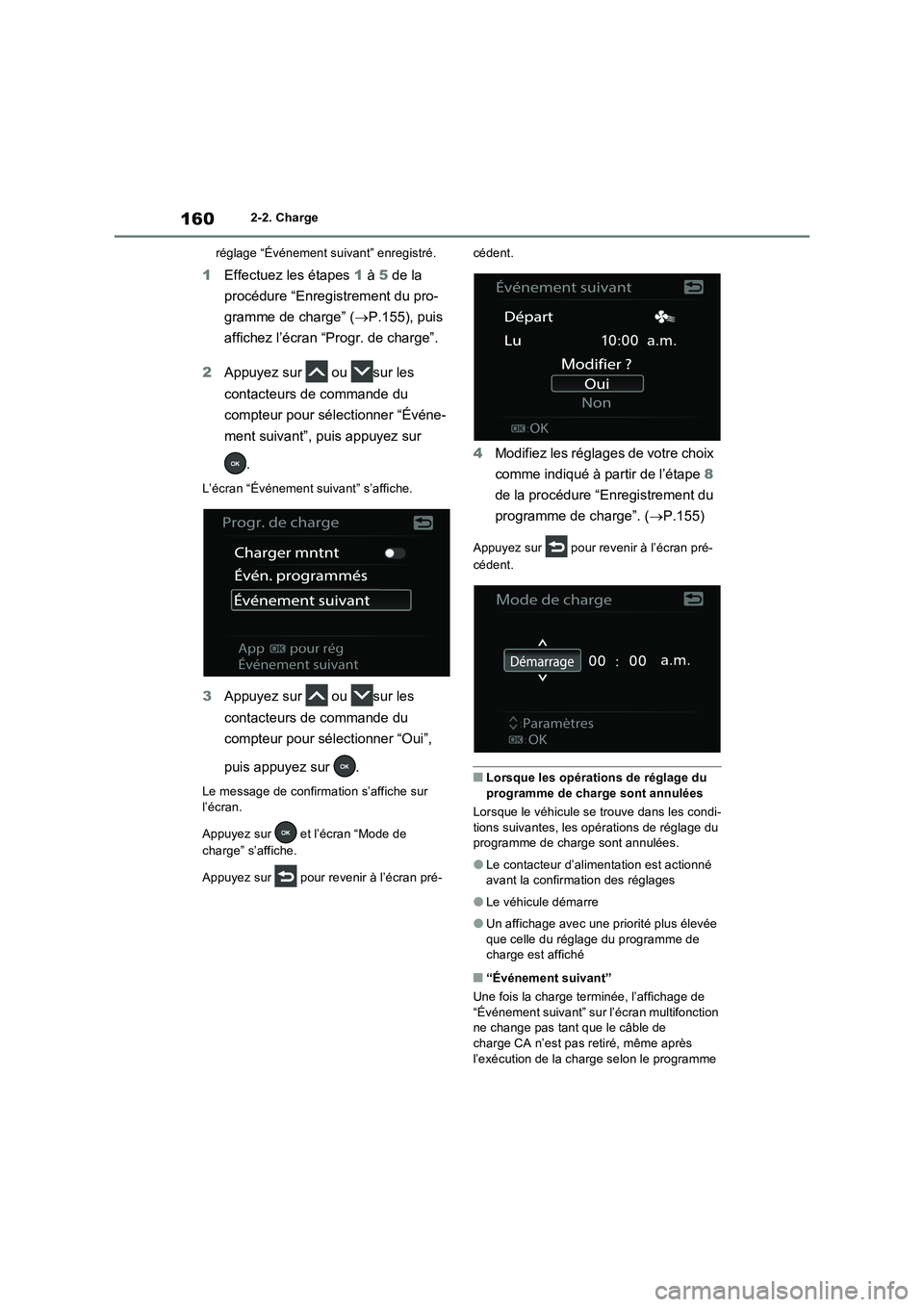

réglage “Événement suivant” enregistré.
1Effectuez les étapes 1 à 5 de la
procédure “Enregistrement du pro-
gramme de charge” (P.155), puis
affichez l’écran “Progr. de charge”.
2Appuyez sur ou sur les
contacteurs de commande du
compteur pour sélectionner “Événe-
ment suivant”, puis appuyez sur
.
L’écran “Événement suivant” s’affiche.
3Appuyez sur ou sur les
contacteurs de commande du
compteur pour sélectionner “Oui”,
puis appuyez sur .
Le message de confirmation s’affiche sur
l’écran.
Appuyez sur et l’écran “Mode de
charge” s’affiche.
Appuyez sur pour revenir à l’écran pré-cédent.
4Modifiez les réglages de votre choix
comme indiqué à partir de l’étape 8
de la procédure “Enregistrement du
programme de charge”. (P.155)
Appuyez sur pour revenir à l’écran pré-
cédent.
■Lorsque les opérations de réglage du
programme de charge sont annulées
Lorsque le véhicule se trouve dans les condi-
tions suivantes, les opérations de réglage du
programme de charge sont annulées.
●Le contacteur d’alimentation est actionné
avant la confirmation des réglages
●Le véhicule démarre
●Un affichage avec une priorité plus élevée
que celle du réglage du programme de
charge est affiché
■“Événement suivant”
Une fois la charge terminée, l’affichage de
“Événement suivant” sur l’écran multifonction
ne change pas tant que le câble de
charge CA n’est pas retiré, même après
l’exécution de la charge selon le programme

161
2
2-2. Charge
Système hybride plug-in

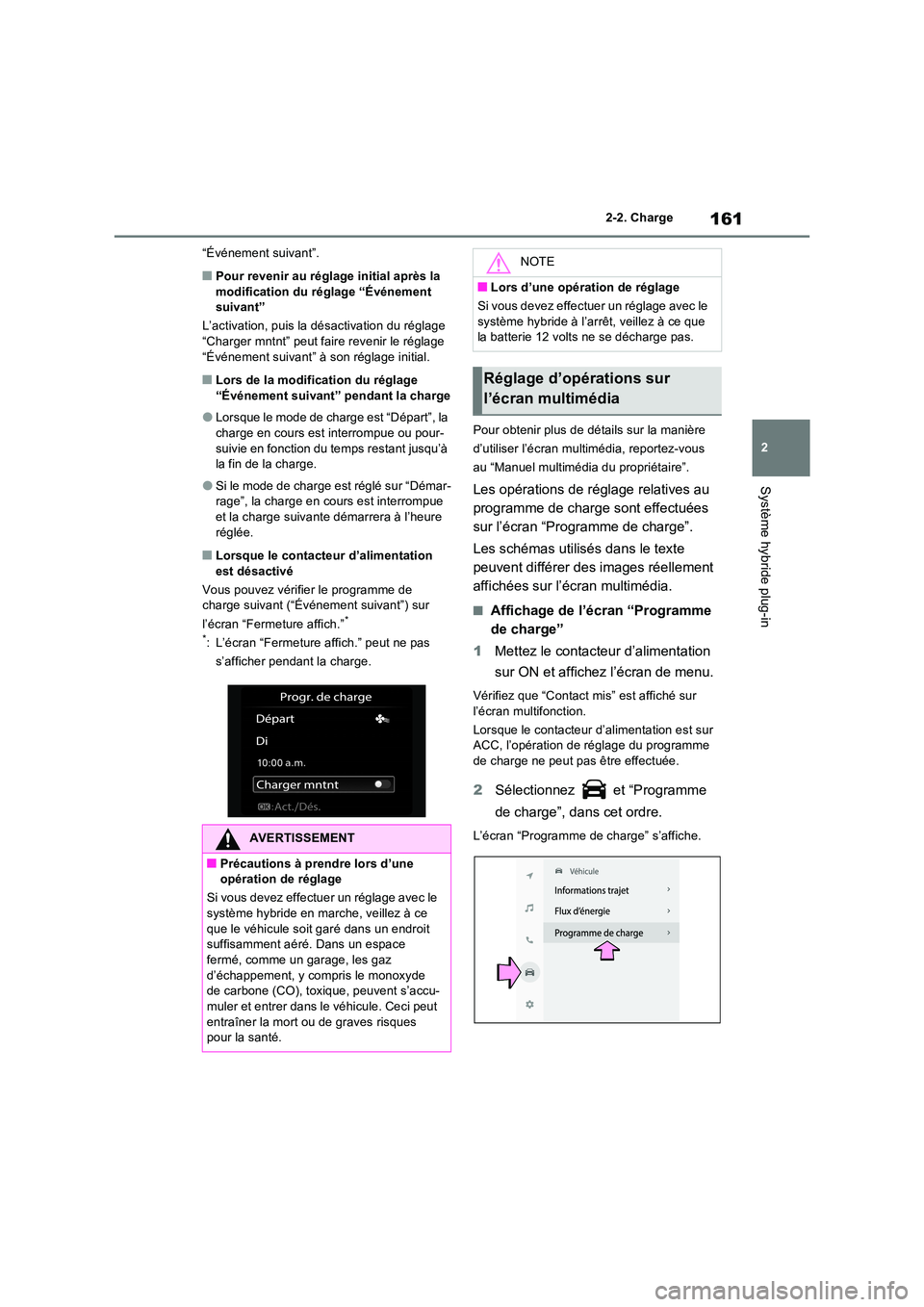

“Événement suivant”.
■Pour revenir au réglage initial après la modification du réglage “Événement suivant”
L’activation, puis la désactivation du réglage
“Charger mntnt” peut faire revenir le réglage “Événement suivant” à son réglage initial.
■Lors de la modification du réglage “Événement suivant” pendant la charge
●Lorsque le mode de charge est “Départ”, la charge en cours est interrompue ou pour-
suivie en fonction du temps restant jusqu’à la fin de la charge.
●Si le mode de charge est réglé sur “Démar-rage”, la charge en cours est interrompue et la charge suivante démarrera à l’heure
réglée.
■Lorsque le contacteur d’alimentation est désactivé
Vous pouvez vérifier le programme de charge suivant (“Événement suivant”) sur
l’écran “Fermeture affich.”*
*: L’écran “Fermeture affich.” peut ne pas
s’afficher pendant la charge.
Pour obtenir plus de détails sur la manière
d’utiliser l’écran mult imédia, reportez-vous
au “Manuel multimédia du propriétaire”.
Les opérations de réglage relatives au
programme de charge sont effectuées
sur l’écran “Programme de charge”.
Les schémas utilisés dans le texte
peuvent différer des images réellement
affichées sur l’écran multimédia.
■Affichage de l’écran “Programme
de charge”
1 Mettez le contacteur d’alimentation
sur ON et affichez l’écran de menu.
Vérifiez que “Contact mis” est affiché sur
l’écran multifonction.
Lorsque le contacteur d’alimentation est sur ACC, l’opération de réglage du programme de charge ne peut pas être effectuée.
2 Sélectionnez et “Programme
de charge”, dans cet ordre.
L’écran “Programme de charge” s’affiche.AVERTISSEMENT
■Précautions à prendre lors d’une opération de réglage
Si vous devez effectuer un réglage avec le système hybride en marche, veillez à ce
que le véhicule soit garé dans un endroit suffisamment aéré. Dans un espace fermé, comme un garage, les gaz
d’échappement, y compris le monoxyde de carbone (CO), toxique, peuvent s’accu-muler et entrer dans le véhicule. Ceci peut
entraîner la mort ou de graves risques pour la santé.
NOTE
■Lors d’une opération de réglage
Si vous devez effectuer un réglage avec le
système hybride à l’arrêt, veillez à ce que la batterie 12 volts ne se décharge pas.
Réglage d’opérations sur
l’écran multimédia

1622-2. Charge

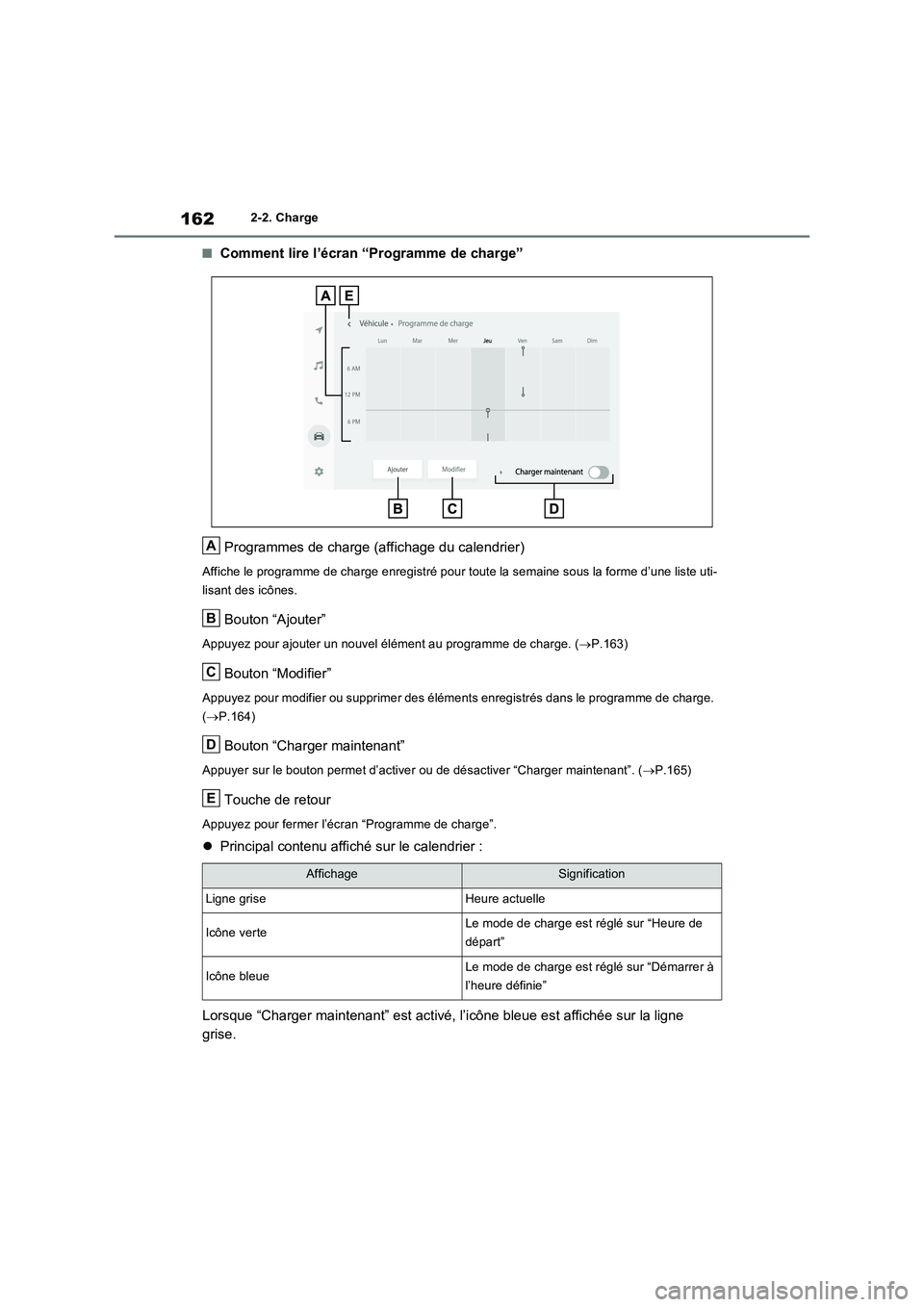

■Comment lire l’écran “Programme de charge”
Programmes de charge (affichage du calendrier)
Affiche le programme de charge enregistré pour toute la semaine sous la forme d’une liste uti-
lisant des icônes.
Bouton “Ajouter”
Appuyez pour ajouter un nouvel élément au programme de charge. (P.163)
Bouton “Modifier”
Appuyez pour modifier ou supprimer des éléments enregistrés dans le programme de charge.
(P.164)
Bouton “Charger maintenant”
Appuyer sur le bouton permet d’activer ou de désactiver “Charger maintenant”. (P.165)
Touche de retour
Appuyez pour fermer l’écran “Programme de charge”.
Principal contenu affiché sur le calendrier :
Lorsque “Charger maintenant” est activé, l’icône bleue est affichée sur la ligne
grise.
AffichageSignification
Ligne griseHeure actuelle
Icône verteLe mode de charge est réglé sur “Heure de
départ”
Icône bleueLe mode de charge est réglé sur “Démarrer à
l’heure définie”
A
B
C
D
E

163
2 2-2. Charge
Système hybride plug-in

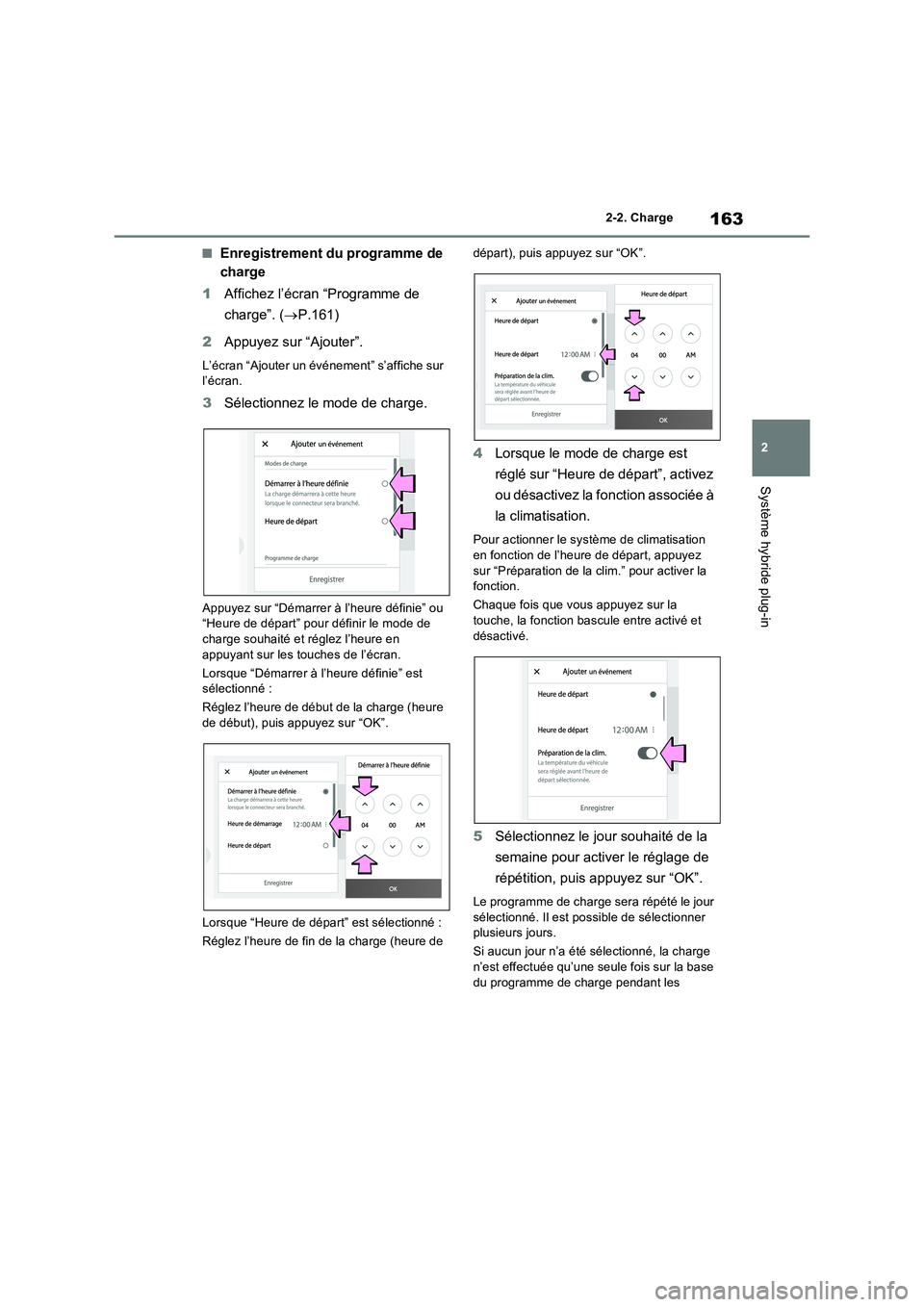

■Enregistrement du programme de
charge
1Affichez l’écran “Programme de
charge”. (P.161)
2Appuyez sur “Ajouter”.
L’écran “Ajouter un événement” s’affiche sur
l’écran.
3Sélectionnez le mode de charge.
Appuyez sur “Démarrer à l’heure définie” ou
“Heure de départ” pour définir le mode de
charge souhaité et réglez l’heure en
appuyant sur les touches de l’écran.
Lorsque “Démarrer à l’heure définie” est
sélectionné :
Réglez l’heure de début de la charge (heure
de début), puis appuyez sur “OK”.
Lorsque “Heure de départ” est sélectionné :
Réglez l’heure de fin de la charge (heure de départ), puis appuyez sur “OK”.
4Lorsque le mode de charge est
réglé sur “Heure de départ”, activez
ou désactivez la fonction associée à
la climatisation.
Pour actionner le système de climatisation
en fonction de l’heure de départ, appuyez
sur “Préparation de la clim.” pour activer la
fonction.
Chaque fois que vous appuyez sur la
touche, la fonction bascule entre activé et
désactivé.
5Sélectionnez le jour souhaité de la
semaine pour activer le réglage de
répétition, puis appuyez sur “OK”.
Le programme de charge sera répété le jour
sélectionné. Il est possible de sélectionner
plusieurs jours.
Si aucun jour n’a été sélectionné, la charge
n’est effectuée qu’une seule fois sur la base
du programme de charge pendant les

1642-2. Charge

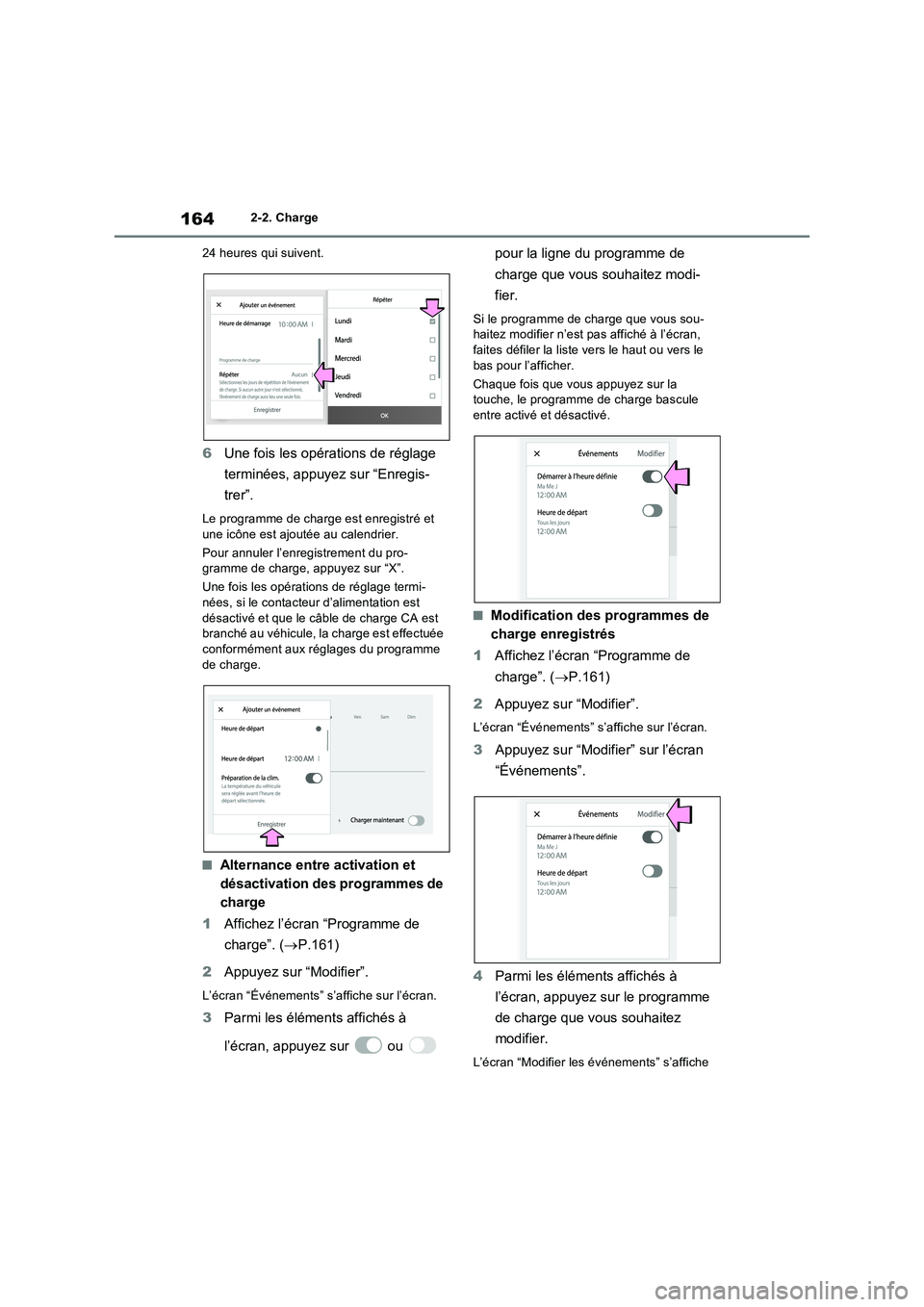

24 heures qui suivent.
6Une fois les opérations de réglage
terminées, appuyez sur “Enregis-
trer”.
Le programme de charge est enregistré et
une icône est ajoutée au calendrier.
Pour annuler l’enregistrement du pro-
gramme de charge, appuyez sur “X”.
Une fois les opérations de réglage termi-
nées, si le contacteur d’alimentation est
désactivé et que le câble de charge CA est
branché au véhicule, la charge est effectuée
conformément aux réglages du programme
de charge.
■Alternance entre activation et
désactivation des programmes de
charge
1Affichez l’écran “Programme de
charge”. (P.161)
2Appuyez sur “Modifier”.
L’écran “Événements” s’affiche sur l’écran.
3Parmi les éléments affichés à
l’écran, appuyez sur ou pour la ligne du programme de
charge que vous souhaitez modi-
fier.
Si le programme de charge que vous sou-
haitez modifier n’est pas affiché à l’écran,
faites défiler la liste vers le haut ou vers le
bas pour l’afficher.
Chaque fois que vous appuyez sur la
touche, le programme de charge bascule
entre activé et désactivé.
■Modification des programmes de
charge enregistrés
1Affichez l’écran “Programme de
charge”. (P.161)
2Appuyez sur “Modifier”.
L’écran “Événements” s’affiche sur l’écran.
3Appuyez sur “Modifier” sur l’écran
“Événements”.
4Parmi les éléments affichés à
l’écran, appuyez sur le programme
de charge que vous souhaitez
modifier.
L’écran “Modifier les événements” s’affiche

165
2 2-2. Charge
Système hybride plug-in

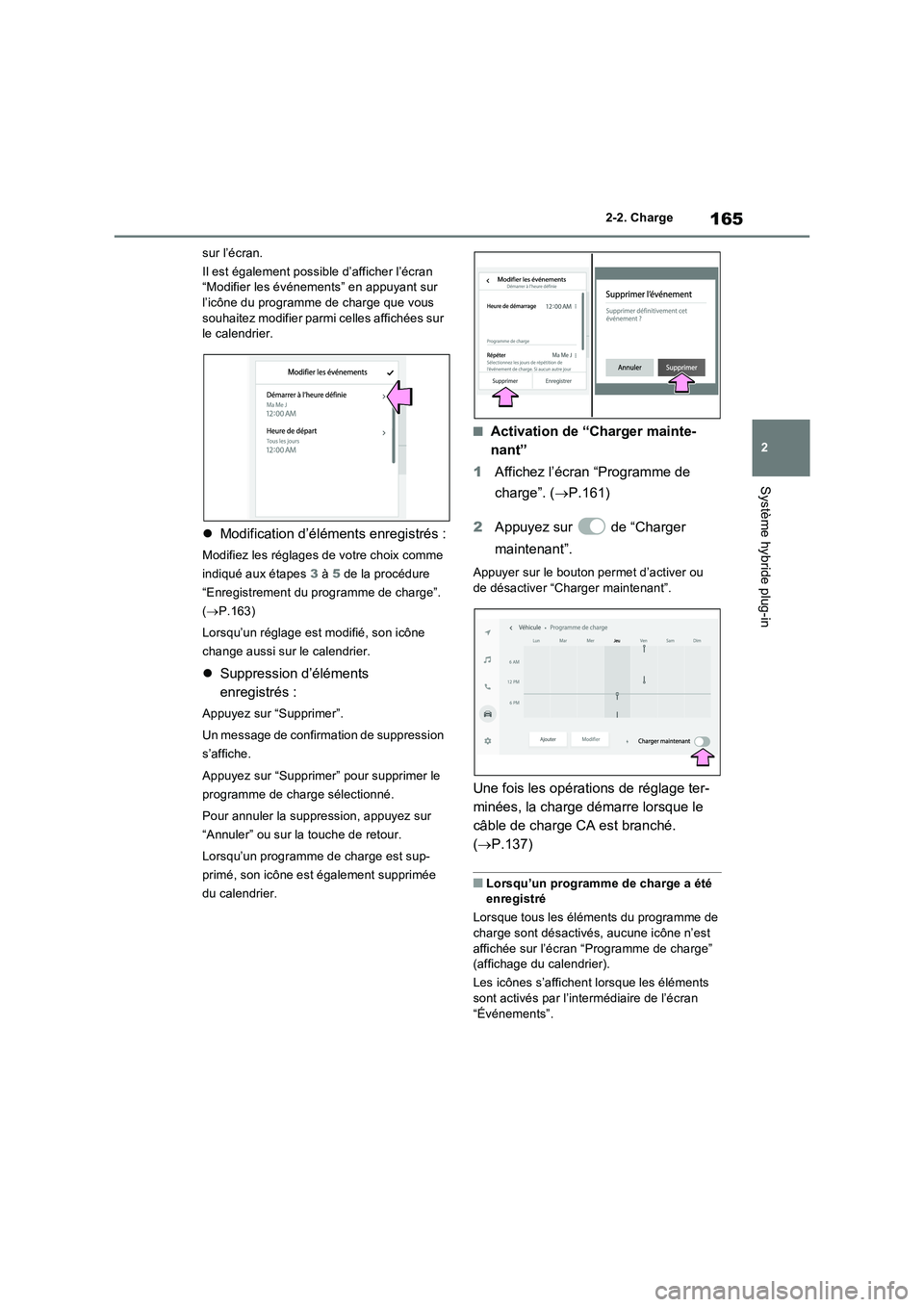

sur l’écran.
Il est également possible d’afficher l’écran
“Modifier les événements” en appuyant sur
l’icône du programme de charge que vous
souhaitez modifier parmi celles affichées sur
le calendrier.
Modification d’éléments enregistrés :
Modifiez les réglages de votre choix comme
indiqué aux étapes 3 à 5 de la procédure
“Enregistrement du programme de charge”.
(P.163)
Lorsqu’un réglage est modifié, son icône
change aussi sur le calendrier.
Suppression d’éléments
enregistrés :
Appuyez sur “Supprimer”.
Un message de confirmation de suppression
s’affiche.
Appuyez sur “Supprimer” pour supprimer le
programme de charge sélectionné.
Pour annuler la suppression, appuyez sur
“Annuler” ou sur la touche de retour.
Lorsqu’un programme de charge est sup-
primé, son icône est également supprimée
du calendrier.
■Activation de “Charger mainte-
nant”
1Affichez l’écran “Programme de
charge”. (P.161)
2Appuyez sur de “Charger
maintenant”.
Appuyer sur le bouton permet d’activer ou
de désactiver “Charger maintenant”.
Une fois les opérations de réglage ter-
minées, la charge démarre lorsque le
câble de charge CA est branché.
(P.137)
■Lorsqu’un programme de charge a été
enregistré
Lorsque tous les éléments du programme de
charge sont désactivés, aucune icône n’est
affichée sur l’écran “Programme de charge”
(affichage du calendrier).
Les icônes s’affichent lorsque les éléments
sont activés par l’intermédiaire de l’écran
“Événements”.

1662-2. Charge
■Lorsque les opérations de réglage du programme de charge sont annulées
Lorsque le véhicule se trouve dans les condi- tions suivantes, les opérations de réglage du
programme de char ge sont annulées.
●Le contacteur d’alimentation est désactivé
avant la confirmation des réglages
●Le véhicule démarre
●Un affichage avec une priorité plus élevée que celle du réglage du programme de
charge est affiché
1 Branchez le câble de charge CA sur
le véhicule et lancez la charge
2 Activez le contacteur d’alimentation
pendant la charge
L’écran de réglage de “Mon espace” s’affiche automatiquement sur l’écran multi-fonction.
3 Appuyez sur ou sur les
contacteurs de commande du
compteur, sélectionnez “Oui”, puis
appuyez sur .
“Mon espace” démarre et les systèmes tels que le système de climatisation et le sys-
tème audio peuvent être utilisés à l’intérieur du véhicule.
Si vous n’utilisez pas “Mon espace”, sélec-
AVERTISSEMENT
■Précautions à prendre lors d’une opération de réglage
Comme le système hybride doit être en
fonctionnement pendant la configuration de l’écran, veillez à ce que le véhicule soit garé dans un endroit suffisamment aéré.
Dans un espace fermé, comme un garage, les gaz d’échappement, y compris le monoxyde de carbone (CO), toxique,
peuvent s’accumuler et entrer dans le véhicule. Ceci peut entraîner la mort ou de graves risques pour la santé.
NOTE
■Lors d’une opération de réglage
Si vous devez effectuer un réglage avec le système hybride à l’arrêt, veillez à ce que
la batterie 12 volts ne se décharge pas.
Utilisation de la fonction
“Mon espace”
Lorsque le câble de charge CA est
branché sur le véhicule, les com-
posants électriques comme le sys-
tème de climatisation ou le
système audio peuvent être utili-
sés à l’aide de la source d’alimen-
tation électrique externe.
Démarrage de “Mon espace”

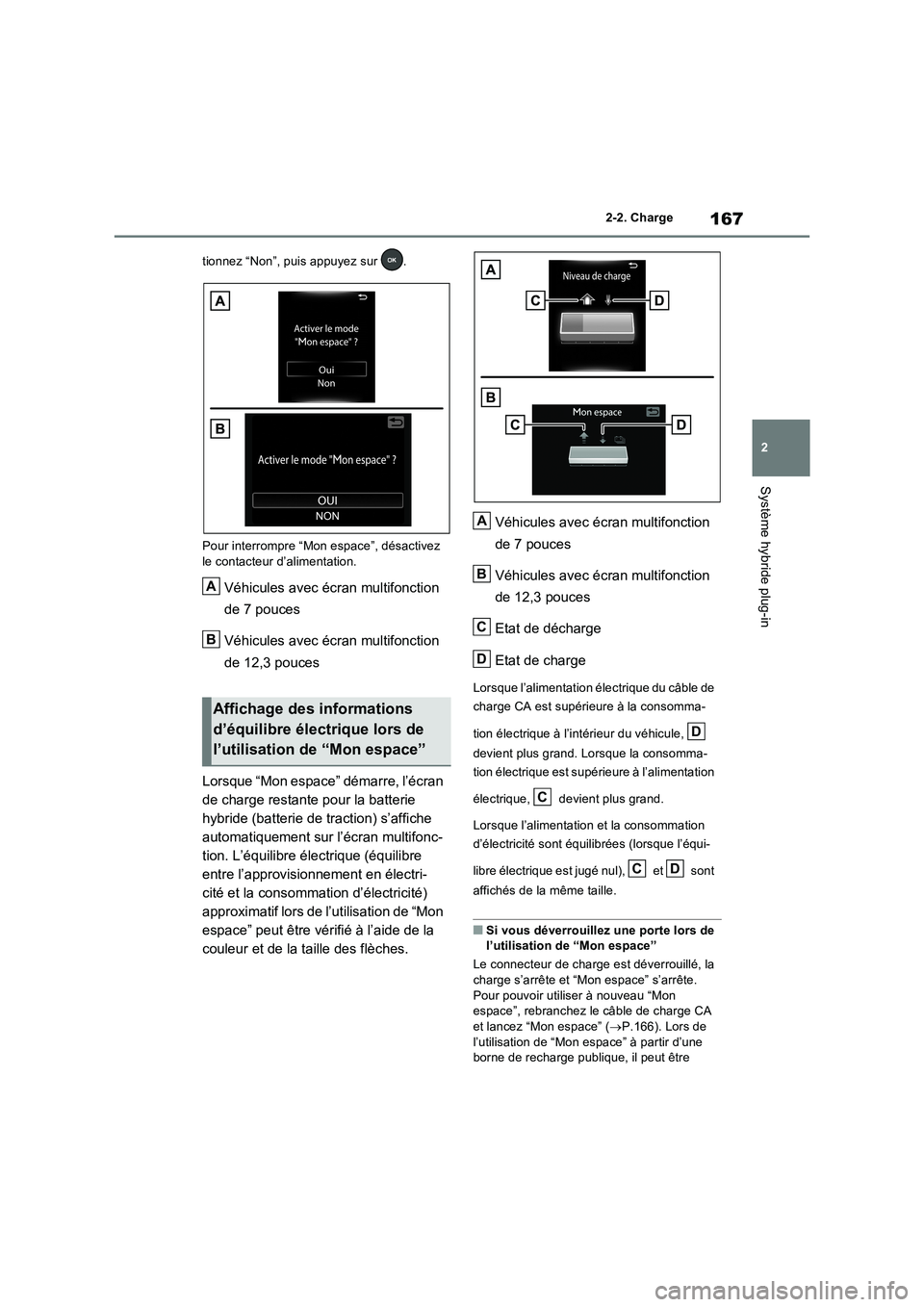

167
2 2-2. Charge
Système hybride plug-in
tionnez “Non”, puis appuyez sur .
Pour interrompre “Mon espace”, désactivez
le contacteur d’alimentation.
Véhicules avec écran multifonction
de 7 pouces
Véhicules avec écran multifonction
de 12,3 pouces
Lorsque “Mon espace” démarre, l’écran
de charge restante pour la batterie
hybride (batterie de traction) s’affiche
automatiquement sur l’écran multifonc-
tion. L’équilibre électrique (équilibre
entre l’approvisionnement en électri-
cité et la consommation d’électricité)
approximatif lors de l’utilisation de “Mon
espace” peut être vérifié à l’aide de la
couleur et de la taille des flèches.Véhicules avec écran multifonction
de 7 pouces
Véhicules avec écran multifonction
de 12,3 pouces
Etat de décharge
Etat de charge
Lorsque l’alimentation électrique du câble de
charge CA est supérieure à la consomma-
tion électrique à l’intérieur du véhicule,
devient plus grand. Lorsque la consomma-
tion électrique est supérieure à l’alimentation
électrique, devient plus grand.
Lorsque l’alimentation et la consommation
d’électricité sont équilibrées (lorsque l’équi-
libre électrique est jugé nul), et sont
affichés de la même taille.
■Si vous déverrouillez une porte lors de
l’utilisation de “Mon espace”
Le connecteur de charge est déverrouillé, la
charge s’arrête et “Mon espace” s’arrête.
Pour pouvoir utiliser à nouveau “Mon
espace”, rebranchez le câble de charge CA
et lancez “Mon espace” (P.166). Lors de
l’utilisation de “Mon espace” à partir d’une
borne de recharge publique, il peut être
Affichage des informations
d’équilibre électrique lors de
l’utilisation de “Mon espace”
A
B
A
B
C
D
D
C
CD

1682-2. Charge
nécessaire de recommencer l’opération de
charge à l’aide du chargeur avant de lancer
“Mon espace”.
■Affichage des compteurs pendant la
charge
Si “Mon espace” n’est pas activé pendant
environ 100 secondes après avoir activé le
contacteur d’alimentation pendant la charge,
le contacteur d’alimentation se désactive
automatiquement.
■Lors de l’utilisation de “Mon espace”
Les situations suivantes peuvent se produire.
●Si la charge restante de la batterie hybride
(batterie de traction) atteint la limite infé-
rieure, le système de climatisation est
automatiquement désactivé.
Dans cette situation, le système de climati-
sation ne peut pas être utilisé tant que la
charge restante de la batterie hybride (bat-
terie de traction) n’augmente pas. Désacti-
vez le contacteur d’alimentation, puis
utilisez “Mon espace” une fois que la
charge restante de la batterie hybride (bat-
terie de traction) est rétablie.
●Lorsque la température extérieure est
basse, la puissance du chauffage peut être
limitée en raison des limitations du fonc-
tionnement du système de climatisation.
●Il se peut que des voyants et témoins tels
que le voyant du système de direction
assistée électrique (jaune) ou le voyant de
dysfonctionnement s’allument, mais il ne
s’agit pas d’un dysfonctionnement.
De plus, lorsque la zone environnante est
sombre, les phares s’allument. (P.333)
■Lorsqu’un programme de charge est
enregistré
Lorsque “Mon espace” démarre alors que le
programme de charge est en veille, les pro-
grammes de charge sont ignorés et la charge
démarre.
■Lorsque “Mon espace” est utilisé alors
que la batterie hybride (batterie de trac-
tion) est complètement chargée
Si le contacteur d’alimentation est activé
alors que la batterie hybride (batterie de trac-
tion) est complètement chargée et que le
connecteur de charge qui fournit l’alimenta-
tion est branché, le message “Capot port de charge ouvert” s’affiche sur l’écran multifonc-
tion. Dans ce cas, appuyez sur la touche
des contacteurs de commande du compteur
pour afficher l’écran de réglage de “Mon
espace”, puis sélectionnez “Mon espace”.
Lorsque “Mon espace” est utilisé alors que la
batterie hybride (batterie de traction) est
complètement chargée, l’alimentation élec-
trique de la batterie hybride (batterie de trac-
tion) peut être consommée. Dans ce cas, il
se peut que la charge soit à nouveau effec-
tuée.
■Lorsqu’un message relatif à “Mon
espace” s’affiche
Lorsqu’un message est affiché sur l’écran
multifonction pendant l’utilisation ou la tenta-
tive de démarrage de “Mon espace”, prenez
les mesures correctives suivantes.
●“Batterie traction trop faible pour mode
“Mon espace””
La charge restante de la batterie hybride
(batterie de traction) est insuffisante pour lan-
cer “Mon espace”.
Attendez jusqu’à ce que la charge de la bat-
terie hybride (batterie de traction) augmente,
puis lancez “Mon espace”.
●“Mode “Mon espace” arrêté car la batterie
de traction est faible”
La charge restante de la batterie hybride
(batterie de traction) est insuffisante.
Arrêtez d’utiliser “Mon espace” et chargez la
batterie hybride (batterie de traction).
●“Mode “Mon espace” s’arrêtera si bat tract
trop faible Réd cons éner pour cont à utili-
ser mode “Mon espace””
La consommation électrique à l’intérieur du
véhicule est supérieure à celle chargeant la
batterie hybride (batterie de traction) et la
charge restante de la batterie hybride (batte-
rie de traction) est basse.
*
• “Mon espace” s’arrête à moins que la
consommation électrique à l’intérieur du
véhicule ne soit améliorée.
• Pour continuer à utiliser “Mon espace”,
désactivez l’alimentation du système de
climatisation et du système audio pour
