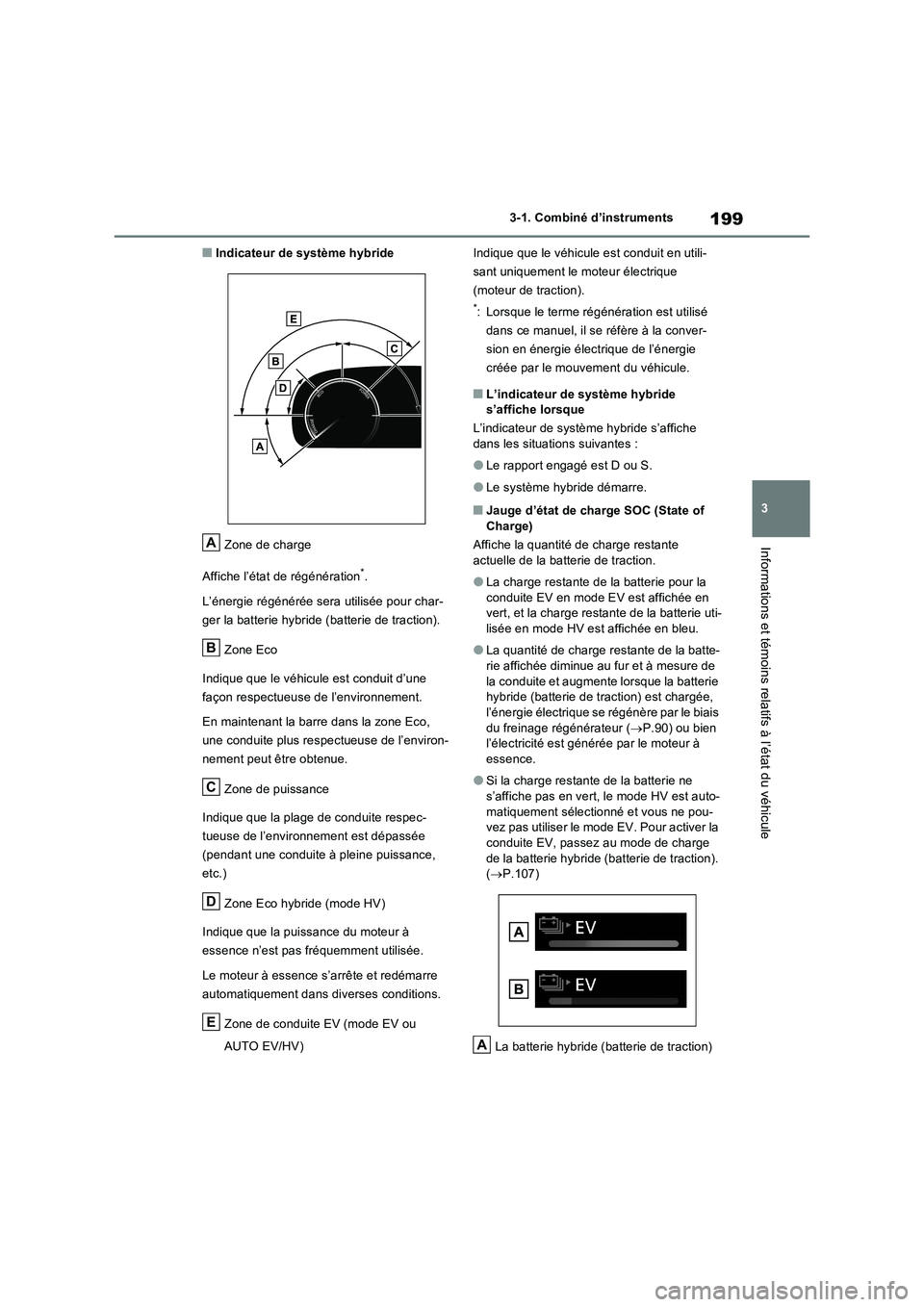

Page 201 of 738

199
3 3-1. Combiné d’instruments
Informations et témoins relatifs à l’état du véhicule
■Indicateur de système hybride
Zone de charge
Affiche l’état de régénération
*.
L’énergie régénérée sera utilisée pour char-
ger la batterie hybride (batterie de traction).
Zone Eco
Indique que le véhicule est conduit d’une
façon respectueuse de l’environnement.
En maintenant la barre dans la zone Eco,
une conduite plus respectueuse de l’environ-
nement peut être obtenue.
Zone de puissance
Indique que la plage de conduite respec-
tueuse de l’environnement est dépassée
(pendant une conduite à pleine puissance,
etc.)
Zone Eco hybride (mode HV)
Indique que la puissance du moteur à
essence n’est pas fréquemment utilisée.
Le moteur à essence s’arrête et redémarre
automatiquement dans diverses conditions.
Zone de conduite EV (mode EV ou
AUTO EV/HV)Indique que le véhicule est conduit en utili-
sant uniquement le moteur électrique
(moteur de traction).
*: Lorsque le terme régénération est utilisé
dans ce manuel, il se réfère à la conver-
sion en énergie électrique de l’énergie
créée par le mouvement du véhicule.
■L’indicateur de système hybride
s’affiche lorsque
L’indicateur de système hybride s’affiche
dans les situations suivantes :
●Le rapport engagé est D ou S.
●Le système hybride démarre.
■Jauge d’état de charge SOC (State of
Charge)
Affiche la quantité de charge restante
actuelle de la batterie de traction.
●La charge restante de la batterie pour la
conduite EV en mode EV est affichée en
vert, et la charge restante de la batterie uti-
lisée en mode HV est affichée en bleu.
●La quantité de charge restante de la batte-
rie affichée diminue au fur et à mesure de
la conduite et augmente lorsque la batterie
hybride (batterie de traction) est chargée,
l’énergie électrique se régénère par le biais
du freinage régénérateur (P.90) ou bien
l’électricité est générée par le moteur à
essence.
●Si la charge restante de la batterie ne
s’affiche pas en vert, le mode HV est auto-
matiquement sélectionné et vous ne pou-
vez pas utiliser le mode EV. Pour activer la
conduite EV, passez au mode de charge
de la batterie hybride (batterie de traction).
(P.107)
La batterie hybride (batterie de traction)
A
B
C
D
E
A

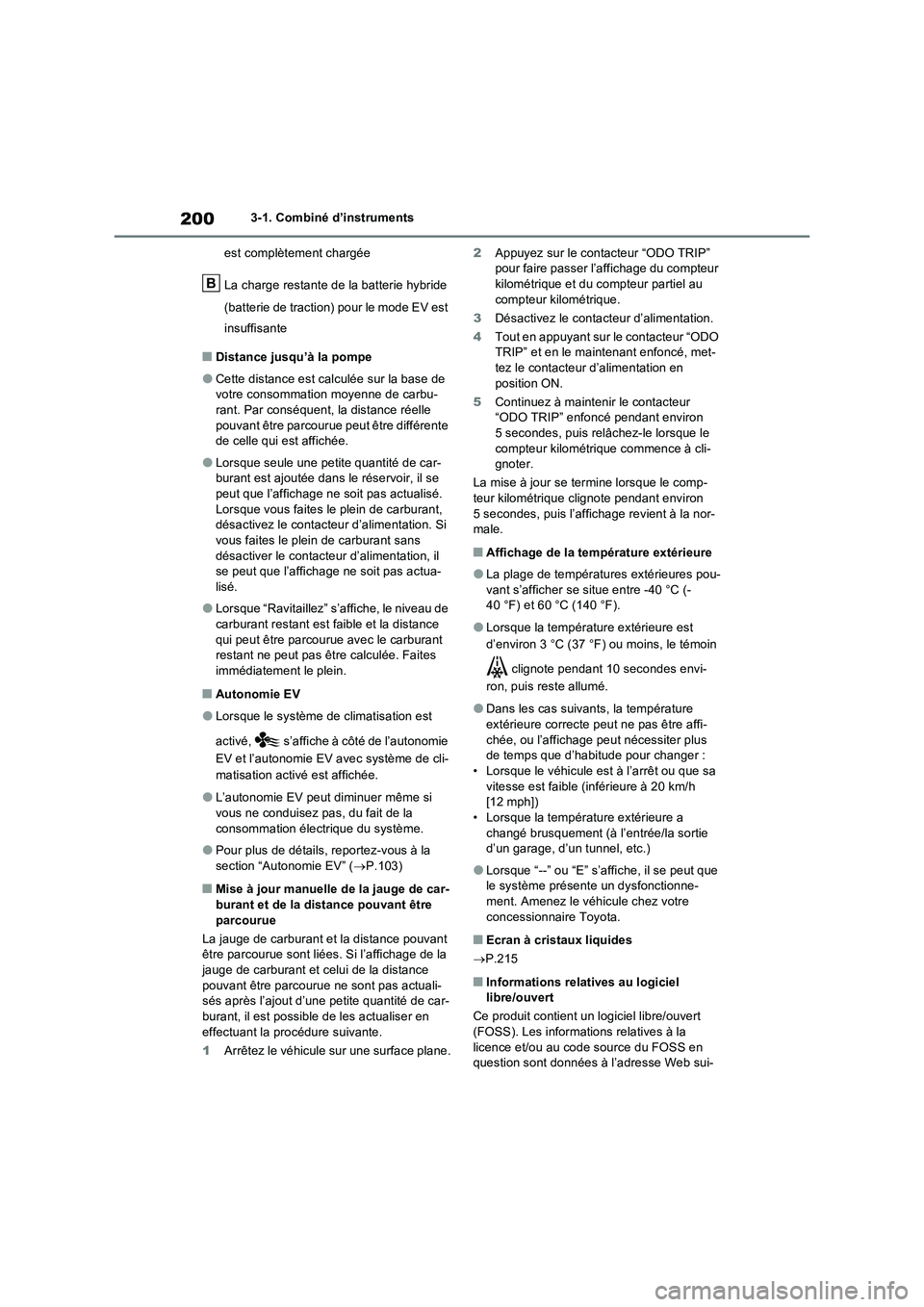

Page 202 of 738

2003-1. Combiné d’instruments
est complètement chargée
La charge restante de la batterie hybride
(batterie de traction) pour le mode EV est
insuffisante
■Distance jusqu’à la pompe
●Cette distance est calculée sur la base de
votre consommation moyenne de carbu-
rant. Par conséquent, la distance réelle
pouvant être parcourue peut être différente
de celle qui est affichée.
●Lorsque seule une petite quantité de car-
burant est ajoutée dans le réservoir, il se
peut que l’affichage ne soit pas actualisé.
Lorsque vous faites le plein de carburant,
désactivez le contacteur d’alimentation. Si
vous faites le plein de carburant sans
désactiver le contacteur d’alimentation, il
se peut que l’affichage ne soit pas actua-
lisé.
●Lorsque “Ravitaillez” s’affiche, le niveau de
carburant restant est faible et la distance
qui peut être parcourue avec le carburant
restant ne peut pas être calculée. Faites
immédiatement le plein.
■Autonomie EV
●Lorsque le système de climatisation est
activé, s’affiche à côté de l’autonomie
EV et l’autonomie EV avec système de cli-
matisation activé est affichée.
●L’autonomie EV peut diminuer même si
vous ne conduisez pas, du fait de la
consommation électrique du système.
●Pour plus de détails, reportez-vous à la
section “Autonomie EV” (P.103)
■Mise à jour manuelle de la jauge de car-
burant et de la distance pouvant être
parcourue
La jauge de carburant et la distance pouvant
être parcourue sont liées. Si l’affichage de la
jauge de carburant et celui de la distance
pouvant être parcourue ne sont pas actuali-
sés après l’ajout d’une petite quantité de car-
burant, il est possible de les actualiser en
effectuant la procédure suivante.
1Arrêtez le véhicule sur une surface plane.2Appuyez sur le contacteur “ODO TRIP”
pour faire passer l’affichage du compteur
kilométrique et du compteur partiel au
compteur kilométrique.
3Désactivez le contacteur d’alimentation.
4Tout en appuyant sur le contacteur “ODO
TRIP” et en le maintenant enfoncé, met-
tez le contacteur d’alimentation en
position ON.
5Continuez à maintenir le contacteur
“ODO TRIP” enfoncé pendant environ
5 secondes, puis relâchez-le lorsque le
compteur kilométrique commence à cli-
gnoter.
La mise à jour se termine lorsque le comp-
teur kilométrique clignote pendant environ
5 secondes, puis l’affichage revient à la nor-
male.
■Affichage de la température extérieure
●La plage de températures extérieures pou-
vant s’afficher se situe entre -40 °C (-
40 °F) et 60 °C (140 °F).
●Lorsque la température extérieure est
d’environ 3 °C (37 °F) ou moins, le témoin
clignote pendant 10 secondes envi-
ron, puis reste allumé.
●Dans les cas suivants, la température
extérieure correcte peut ne pas être affi-
chée, ou l’affichage peut nécessiter plus
de temps que d’habitude pour changer :
• Lorsque le véhicule est à l’arrêt ou que sa
vitesse est faible (inférieure à 20 km/h
[12 mph])
• Lorsque la température extérieure a
changé brusquement (à l’entrée/la sortie
d’un garage, d’un tunnel, etc.)
●Lorsque “--” ou “E” s’affiche, il se peut que
le système présente un dysfonctionne-
ment. Amenez le véhicule chez votre
concessionnaire Toyota.
■Ecran à cristaux liquides
P.215
■Informations relatives au logiciel
libre/ouvert
Ce produit contient un logiciel libre/ouvert
(FOSS). Les informations relatives à la
licence et/ou au code source du FOSS en
question sont données à l’adresse Web sui-
B

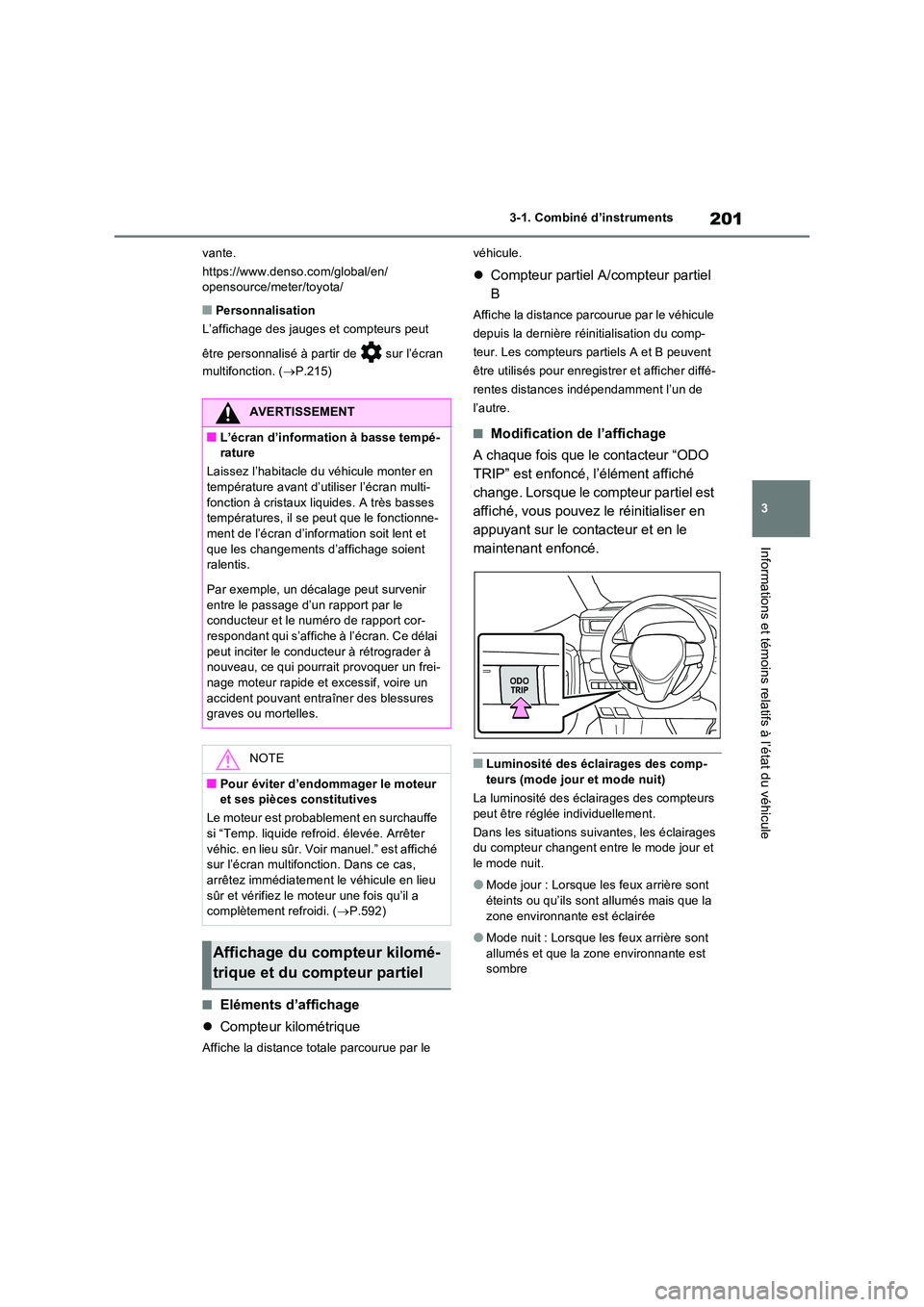

Page 203 of 738

201
3
3-1. Combiné d’instruments
Informations et témoins relatifs à l’état du véhicule
vante.
https://www.denso.com/global/en/ opensource/meter/toyota/
■Personnalisation
L’affichage des jauges et compteurs peut
être personnalisé à partir de sur l’écran
multifonction. ( P.215)
■Eléments d’affichage
Compteur kilométrique
Affiche la distance totale parcourue par le
véhicule.
Compteur partiel A/compteur partiel
B
Affiche la distance parcourue par le véhicule
depuis la dernière réinitialisation du comp-
teur. Les compteurs partiels A et B peuvent
être utilisés pour enregistrer et afficher diffé-
rentes distances indépendamment l’un de
l’autre.
■Modification de l’affichage
A chaque fois que le contacteur “ODO
TRIP” est enfoncé, l’élément affiché
change. Lorsque le compteur partiel est
affiché, vous pouvez le réinitialiser en
appuyant sur le contacteur et en le
maintenant enfoncé.
■Luminosité des éclairages des comp-
teurs (mode jour et mode nuit)
La luminosité des éclairages des compteurs peut être réglée individuellement.
Dans les situations su ivantes, les éclairages du compteur changent entre le mode jour et
le mode nuit.
●Mode jour : Lorsque les feux arrière sont
éteints ou qu’ils sont allumés mais que la zone environnante est éclairée
●Mode nuit : Lorsque les feux arrière sont allumés et que la zone environnante est sombre
AVERTISSEMENT
■L’écran d’information à basse tempé-rature
Laissez l’habitacle du véhicule monter en
température avant d’utiliser l’écran multi- fonction à cristaux liquides. A très basses températures, il se peut que le fonctionne-
ment de l’écran d’information soit lent et que les changements d’affichage soient ralentis.
Par exemple, un décalage peut survenir entre le passage d’un rapport par le conducteur et le numéro de rapport cor-
respondant qui s’affiche à l’écran. Ce délai peut inciter le conducteur à rétrograder à nouveau, ce qui pourrait provoquer un frei-
nage moteur rapide et excessif, voire un accident pouvant entraîner des blessures graves ou mortelles.
NOTE
■Pour éviter d’endommager le moteur et ses pièces constitutives
Le moteur est probablement en surchauffe
si “Temp. liquide refroid. élevée. Arrêter véhic. en lieu sûr. Voir manuel.” est affiché sur l’écran multifonction. Dans ce cas,
arrêtez immédiatement le véhicule en lieu sûr et vérifiez le moteur une fois qu’il a complètement refroidi. ( P.592)
Affichage du compteur kilomé-
trique et du compteur partiel

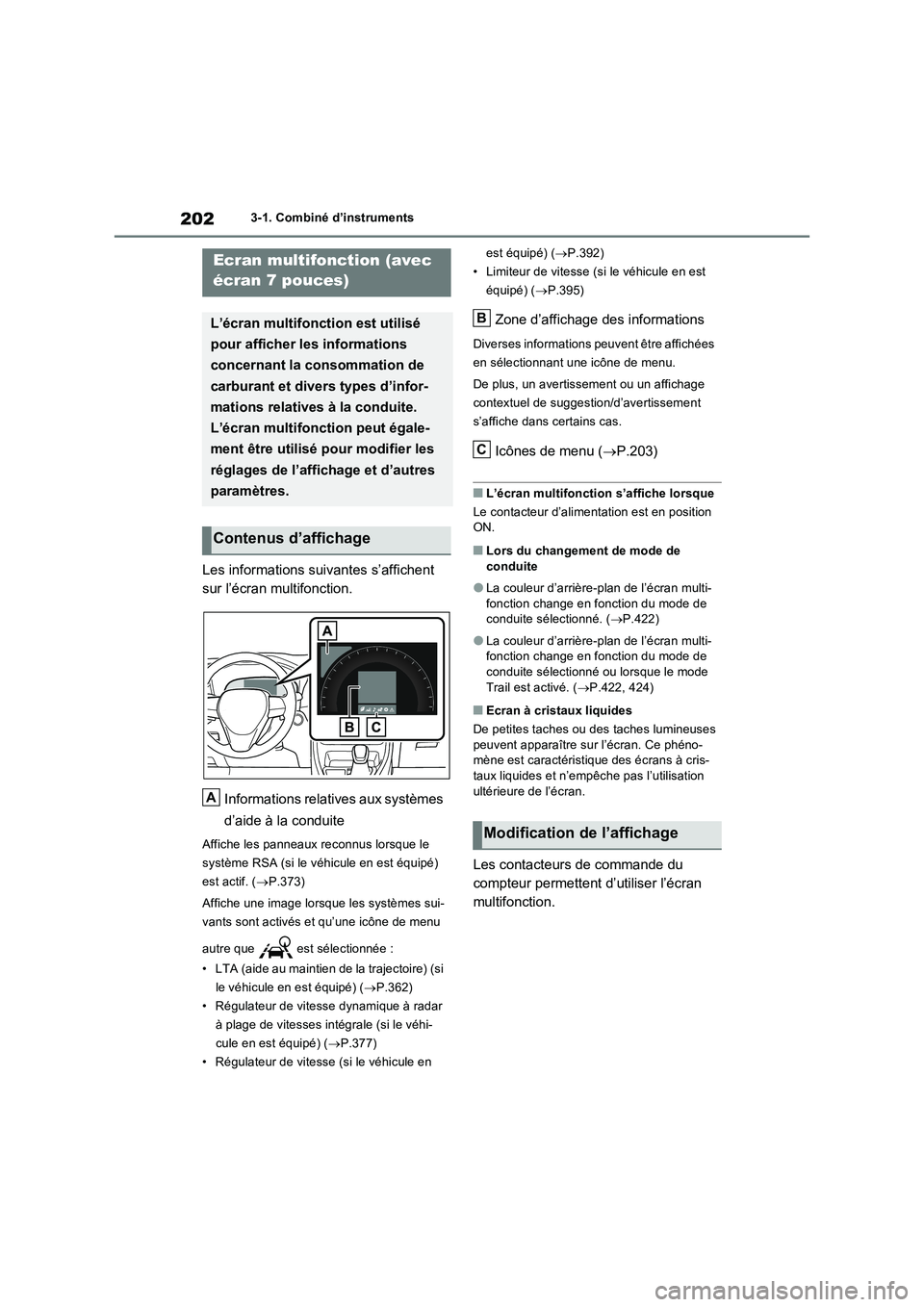

Page 204 of 738

2023-1. Combiné d’instruments
Les informations suivantes s’affichent
sur l’écran multifonction.
Informations relatives aux systèmes
d’aide à la conduite
Affiche les panneaux reconnus lorsque le
système RSA (si le véhicule en est équipé)
est actif. ( P.373)
Affiche une image lorsque les systèmes sui-
vants sont activés et qu’une icône de menu
autre que est sélectionnée :
• LTA (aide au maintien de la trajectoire) (si
le véhicule en est équipé) ( P.362)
• Régulateur de vitesse dynamique à radar
à plage de vitesses intégrale (si le véhi-
cule en est équipé) ( P.377)
• Régulateur de vitesse (si le véhicule en
est équipé) ( P.392)
• Limiteur de vitesse (si le véhicule en est
équipé) ( P.395)
Zone d’affichage des informations
Diverses informations peuvent être affichées
en sélectionnant une icône de menu.
De plus, un avertissement ou un affichage
contextuel de suggestion/d’avertissement
s’affiche dans certains cas.
Icônes de menu ( P.203)
■L’écran multifonction s’affiche lorsque
Le contacteur d’alimentation est en position ON.
■Lors du changement de mode de
conduite
●La couleur d’arrière-plan de l’écran multi-
fonction change en fonction du mode de conduite sélectionné. ( P.422)
●La couleur d’arrière-plan de l’écran multi- fonction change en fonction du mode de conduite sélectionné ou lorsque le mode
Trail est activé. ( P.422, 424)
■Ecran à cristaux liquides
De petites taches ou des taches lumineuses peuvent apparaître sur l’écran. Ce phéno-mène est caractéristique des écrans à cris-
taux liquides et n’empêche pas l’utilisation ultérieure de l’écran.
Les contacteurs de commande du
compteur permettent d’utiliser l’écran
multifonction.
Ecran multifonction (avec
écran 7 pouces)
L’écran multifonction est utilisé
pour afficher les informations
concernant la consommation de
carburant et divers types d’infor-
mations relatives à la conduite.
L’écran multifonction peut égale-
ment être utilisé pour modifier les
réglages de l’affichage et d’autres
paramètres.
Contenus d’affichage
A
Modification de l’affichage
B
C
Page 205 of 738

203
3
3-1. Combiné d’instruments
Informations et témoins relatifs à l’état du véhicule
Défilement de l’écran*/permutation
de l’affichage*/déplacement du cur-
seur
Appuyer : Entrée/Réglage
Appuyer et maintenir enfoncé : Réi-
nitialisation/affichage d’éléments
personnalisables
Retour à l’écran précédent
Affichage des appels émis/reçus et
de l’historique (si le véhicule en est
équipé)
Les appels émis ou reçus
s’affichent en liaison avec le sys-
tème mains libres. Pour plus de
détails sur le système mains libres,
reportez-vous au “Manuel multimé-
dia du propriétaire”.
*: Sur les écrans où vous pouvez faire défi-
ler l’écran et permuter l’affichage, une
barre de défilement ou une icône ronde
indiquant le nombre d’écrans enregistrés
s’affiche.
Les informations relatives à chaque
icône peuvent s’afficher lorsque vous
sélectionnez l’icône avec les contac-
teurs de commande du compteur.
En fonction de la situation, certaines infor-
mations peuvent être affichées automatique-
ment.
A
B
C
D
AVERTISSEMENT
■Attention en cas d’utilisation pendant
la conduite
Pour votre sécurité, évitez, autant que possible, d’utiliser les contacteurs de com-mande du compteur pendant la conduite
et ne regardez pas pendant une longue période l’écran multifonction pendant la conduite. Arrêtez le véhicule et actionnez
les contacteurs de commande du comp- teur. Si vous ne le faites pas, cela pourrait provoquer une erreur d’actionnement du
volant et un accident inattendu.
Icônes de menu
IcôneAffichage
Affichage des informations
relatives à la conduite
( P.204)
Affichage des informations
relatives aux systèmes d’aide à
la conduite ( P.207)
Affichage associé au système
audio ( P.207)
Affichage des informations
relatives au véhicule ( P.207)
Affichage des réglages
( P.208)
Affichage de message d’aver-
tissement ( P.212)
Page 206 of 738

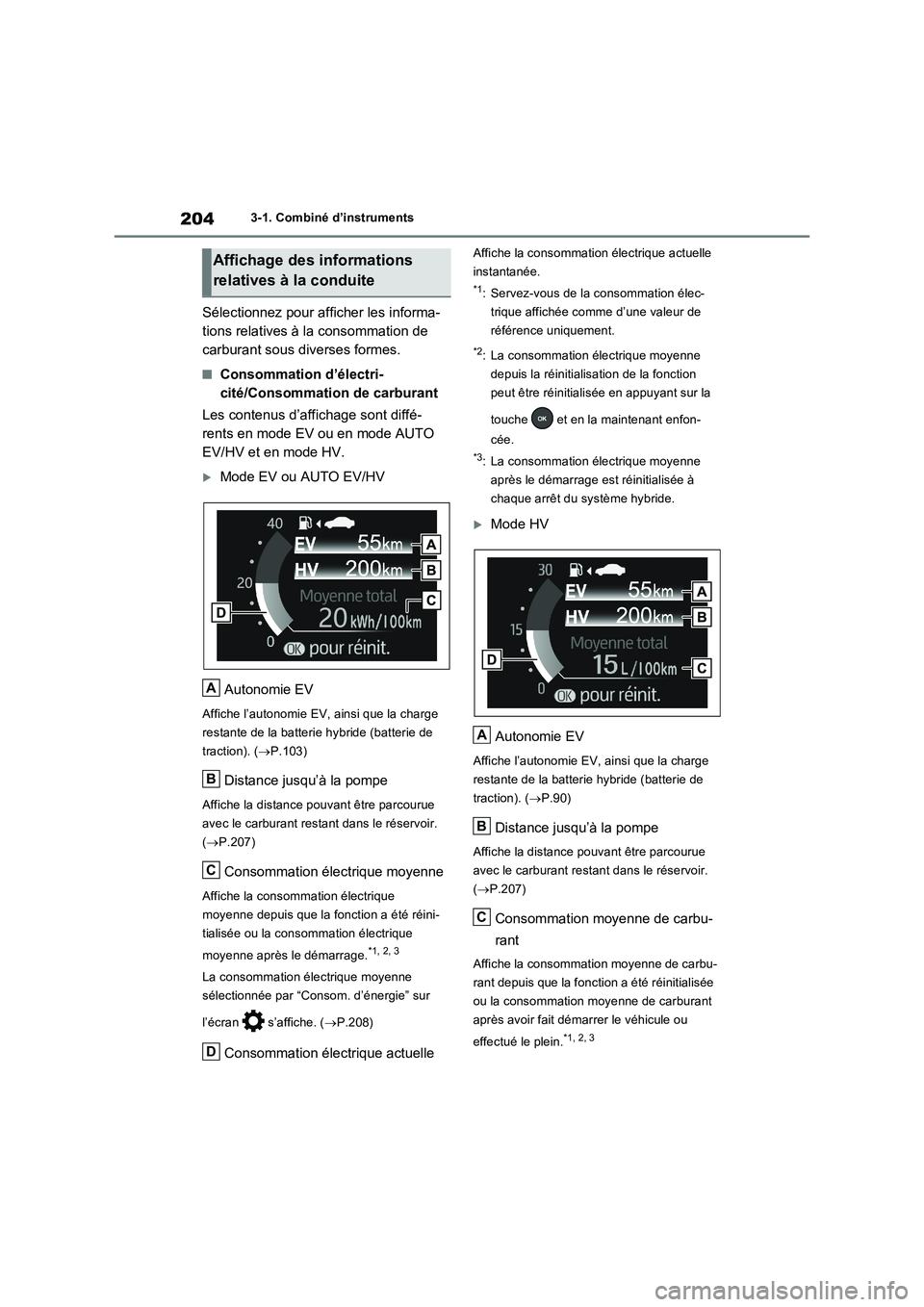

2043-1. Combiné d’instruments
Sélectionnez pour afficher les informa-
tions relatives à la consommation de
carburant sous diverses formes.
■Consommation d’électri-
cité/Consommation de carburant
Les contenus d’affichage sont diffé-
rents en mode EV ou en mode AUTO
EV/HV et en mode HV.
Mode EV ou AUTO EV/HV
Autonomie EV
Affiche l’autonomie EV, ainsi que la charge
restante de la batterie hybride (batterie de
traction). (P.103)
Distance jusqu’à la pompe
Affiche la distance pouvant être parcourue
avec le carburant restant dans le réservoir.
(P.207)
Consommation électrique moyenne
Affiche la consommation électrique
moyenne depuis que la fonction a été réini-
tialisée ou la consommation électrique
moyenne après le démarrage.
*1, 2, 3
La consommation électrique moyenne
sélectionnée par “Consom. d’énergie” sur
l’écran s’affiche. (P.208)
Consommation électrique actuelle
Affiche la consommation électrique actuelle
instantanée.
*1: Servez-vous de la consommation élec-
trique affichée comme d’une valeur de
référence uniquement.
*2: La consommation électrique moyenne
depuis la réinitialisation de la fonction
peut être réinitialisée en appuyant sur la
touche et en la maintenant enfon-
cée.
*3: La consommation électrique moyenne
après le démarrage est réinitialisée à
chaque arrêt du système hybride.
Mode HV
Autonomie EV
Affiche l’autonomie EV, ainsi que la charge
restante de la batterie hybride (batterie de
traction). (P.90)
Distance jusqu’à la pompe
Affiche la distance pouvant être parcourue
avec le carburant restant dans le réservoir.
(P.207)
Consommation moyenne de carbu-
rant
Affiche la consommation moyenne de carbu-
rant depuis que la fonction a été réinitialisée
ou la consommation moyenne de carburant
après avoir fait démarrer le véhicule ou
effectué le plein.
*1, 2, 3
Affichage des informations
relatives à la conduite
A
B
C
D
A
B
C
Page 207 of 738

205

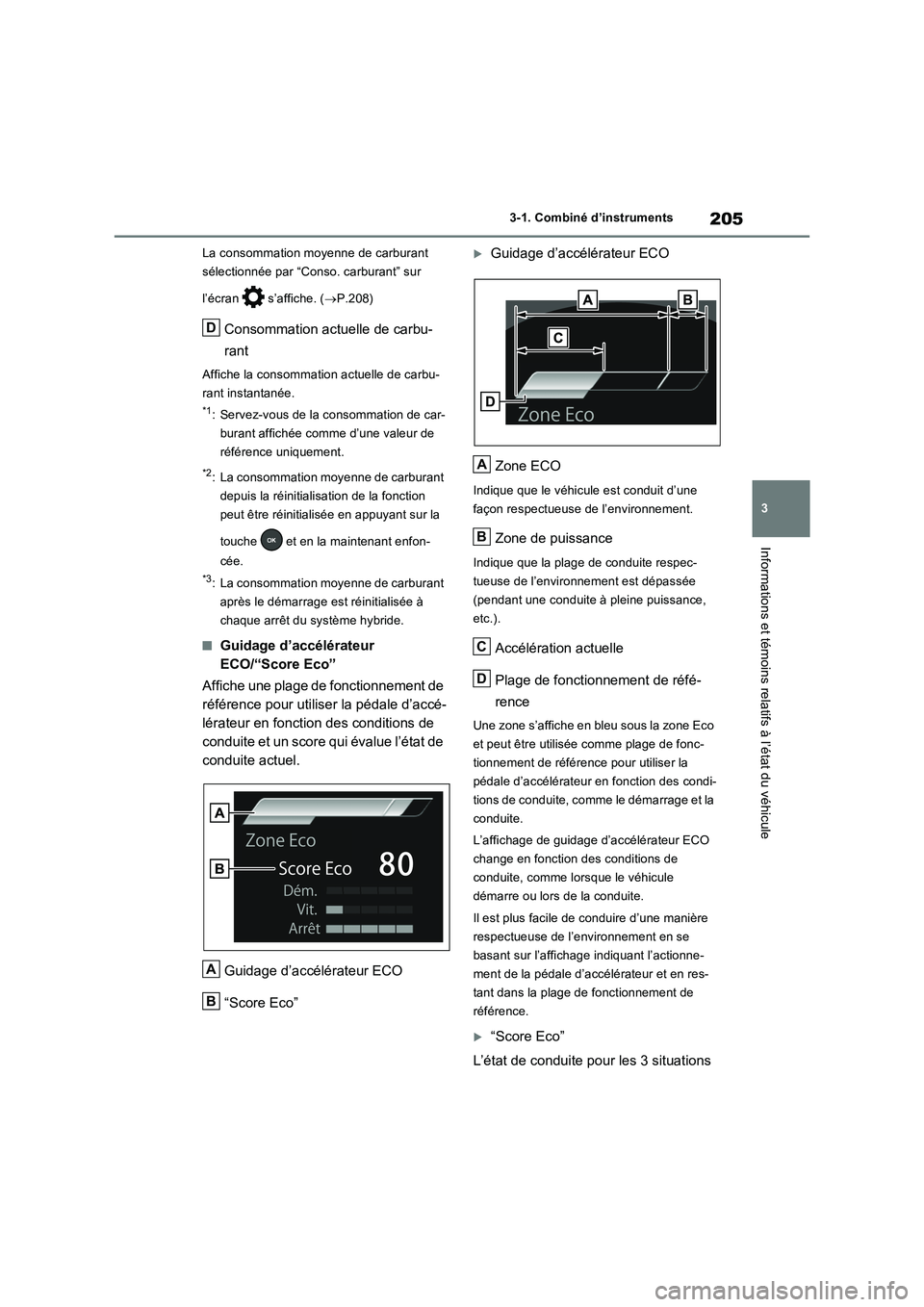

3 3-1. Combiné d’instruments
Informations et témoins relatifs à l’état du véhicule
La consommation moyenne de carburant
sélectionnée par “Conso. carburant” sur
l’écran s’affiche. (P.208)
Consommation actuelle de carbu-
rant
Affiche la consommation actuelle de carbu-
rant instantanée.
*1: Servez-vous de la consommation de car-
burant affichée comme d’une valeur de
référence uniquement.
*2: La consommation moyenne de carburant
depuis la réinitialisation de la fonction
peut être réinitialisée en appuyant sur la
touche et en la maintenant enfon-
cée.
*3: La consommation moyenne de carburant
après le démarrage est réinitialisée à
chaque arrêt du système hybride.
■Guidage d’accélérateur
ECO/“Score Eco”
Affiche une plage de fonctionnement de
référence pour utiliser la pédale d’accé-
lérateur en fonction des conditions de
conduite et un score qui évalue l’état de
conduite actuel.
Guidage d’accélérateur ECO
“Score Eco”
Guidage d’accélérateur ECO
Zone ECO
Indique que le véhicule est conduit d’une
façon respectueuse de l’environnement.
Zone de puissance
Indique que la plage de conduite respec-
tueuse de l’environnement est dépassée
(pendant une conduite à pleine puissance,
etc.).
Accélération actuelle
Plage de fonctionnement de réfé-
rence
Une zone s’affiche en bleu sous la zone Eco
et peut être utilisée comme plage de fonc-
tionnement de référence pour utiliser la
pédale d’accélérateur en fonction des condi-
tions de conduite, comme le démarrage et la
conduite.
L’affichage de guidage d’accélérateur ECO
change en fonction des conditions de
conduite, comme lorsque le véhicule
démarre ou lors de la conduite.
Il est plus facile de conduire d’une manière
respectueuse de l’environnement en se
basant sur l’affichage indiquant l’actionne-
ment de la pédale d’accélérateur et en res-
tant dans la plage de fonctionnement de
référence.
“Score Eco”
L’état de conduite pour les 3 situations
D
A
B
A
B
C
D
Page 208 of 738

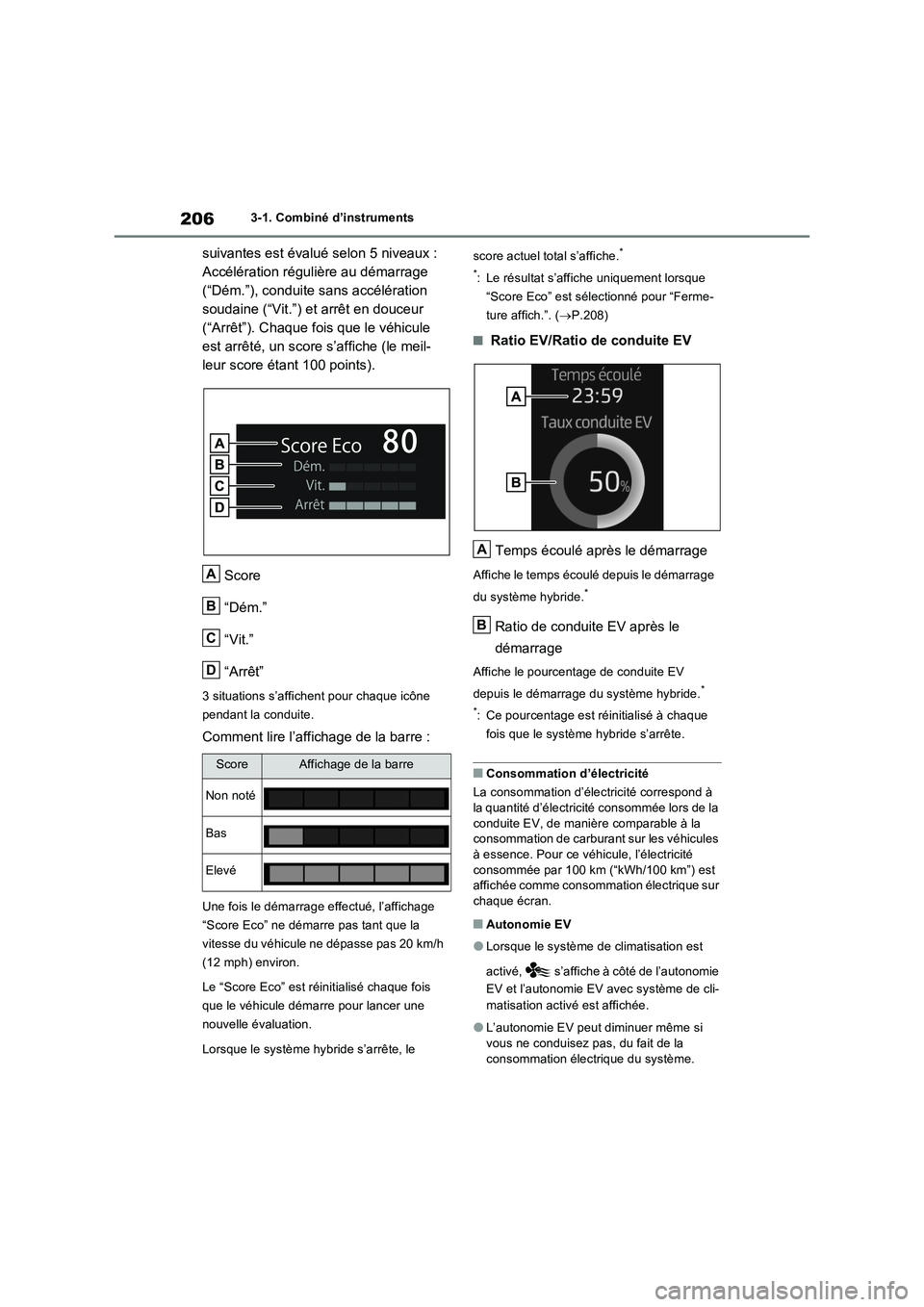

2063-1. Combiné d’instruments
suivantes est évalué selon 5 niveaux :
Accélération régulière au démarrage
(“Dém.”), conduite sans accélération
soudaine (“Vit.”) et arrêt en douceur
(“Arrêt”). Chaque fois que le véhicule
est arrêté, un score s’affiche (le meil-
leur score étant 100 points).
Score
“Dém.”
“Vit.”
“Arrêt”
3 situations s’affichent pour chaque icône
pendant la conduite.
Comment lire l’affichage de la barre :
Une fois le démarrage effectué, l’affichage
“Score Eco” ne démarre pas tant que la
vitesse du véhicule ne dépasse pas 20 km/h
(12 mph) environ.
Le “Score Eco” est réinitialisé chaque fois
que le véhicule démarre pour lancer une
nouvelle évaluation.
Lorsque le système hybride s’arrête, le score actuel total s’affiche.
*
*
: Le résultat s’affiche uniquement lorsque
“Score Eco” est sélectionné pour “Ferme-
ture affich.”. (P.208)
■Ratio EV/Ratio de conduite EV
Temps écoulé après le démarrage
Affiche le temps écoulé depuis le démarrage
du système hybride.
*
Ratio de conduite EV après le
démarrage
Affiche le pourcentage de conduite EV
depuis le démarrage du système hybride.
*
*
: Ce pourcentage est réinitialisé à chaque
fois que le système hybride s’arrête.
■Consommation d’électricité
La consommation d’électricité correspond à
la quantité d’électricité consommée lors de la
conduite EV, de manière comparable à la
consommation de carburant sur les véhicules
à essence. Pour ce véhicule, l’électricité
consommée par 100 km (“kWh/100 km”) est
affichée comme consommation électrique sur
chaque écran.
■Autonomie EV
●Lorsque le système de climatisation est
activé, s’affiche à côté de l’autonomie
EV et l’autonomie EV avec système de cli-
matisation activé est affichée.
●L’autonomie EV peut diminuer même si
vous ne conduisez pas, du fait de la
consommation électrique du système.
ScoreAffichage de la barre
Non noté
Bas
Elevé
A
B
C
D
A
B
Page 209 of 738

207
3 3-1. Combiné d’instruments
Informations et témoins relatifs à l’état du véhicule
●Pour plus de détails, reportez-vous à la
section “Autonomie EV” (P.103)
■Distance jusqu’à la pompe
●Cette distance est calculée sur la base de
votre consommation moyenne de carbu-
rant. Par conséquent, la distance réelle
pouvant être parcourue peut être différente
de celle qui est affichée.
●Lorsque seule une petite quantité de car-
burant est ajoutée dans le réservoir, il se
peut que l’affichage ne soit pas actualisé.
Lorsque vous faites le plein de carburant,
désactivez le contacteur d’alimentation. Si
vous faites le plein de carburant sans
désactiver le contacteur d’alimentation, il
se peut que l’affichage ne soit pas actua-
lisé.
●Lorsque “Ravitaillez” s’affiche, le niveau de
carburant restant est faible et la distance
qui peut être parcourue avec le carburant
restant ne peut pas être calculée.
Faites immédiatement le plein.
■Le guidage d’accélérateur ECO/“Score
Eco” ne fonctionne pas lorsque
Le guidage d’accélérateur ECO/“Score Eco”
ne fonctionne pas dans les situations
suivantes :
●L’indicateur de système hybride ne fonc-
tionne pas.
●Le véhicule roule alors que le régulateur
de vitesse dynamique à radar à plage de
vitesses intégrale est activé.
■Affichage des informations rela-
tives aux systèmes d’aide à la
conduite
Sélectionnez pour afficher l’état de
fonctionnement des systèmes
suivants :
LTA (aide au maintien de la trajec-
toire)
* (P.362)
Régulateur de vitesse dynamique à radar à plage de vitesses intégrale
*
(P.377)
Régulateur de vitesse
* (P.392)
Limiteur de vitesse
* (P.395)
*: Si le véhicule en est équipé
■Affichage associé au système de
navigation (si le véhicule en est
équipé)
Sélectionnez pour afficher les informa-
tions suivantes associées au système
de navigation.
Guidage d’itinéraire
Affichage de la boussole
Sélectionnez pour pouvoir sélectionner
une source audio ou une plage sur
l’écran.
■Informations relatives à la
conduite
Deux éléments qui sont sélectionnés à
l’aide du réglage “Infos conduite”
(vitesse moyenne, distance et durée
totale) peuvent être affichés verticale-
ment.
Les informations affichées changent en
fonction du réglage “Type info cond.”
(depuis le démarrage du système ou
entre les réinitialisations). (P.208)
Utilisez les informations affichées comme
référence uniquement.
Les éléments suivants s’afficheront.
“Après départ”
• “Vitesse moy.” : Affiche la vitesse
moyenne du véhicule depuis le démar-
Affichage des informations
relatives aux systèmes d’aide à
la conduite
Affichage associé au système
audio
Affichage des informations
relatives au véhicule
Page 210 of 738

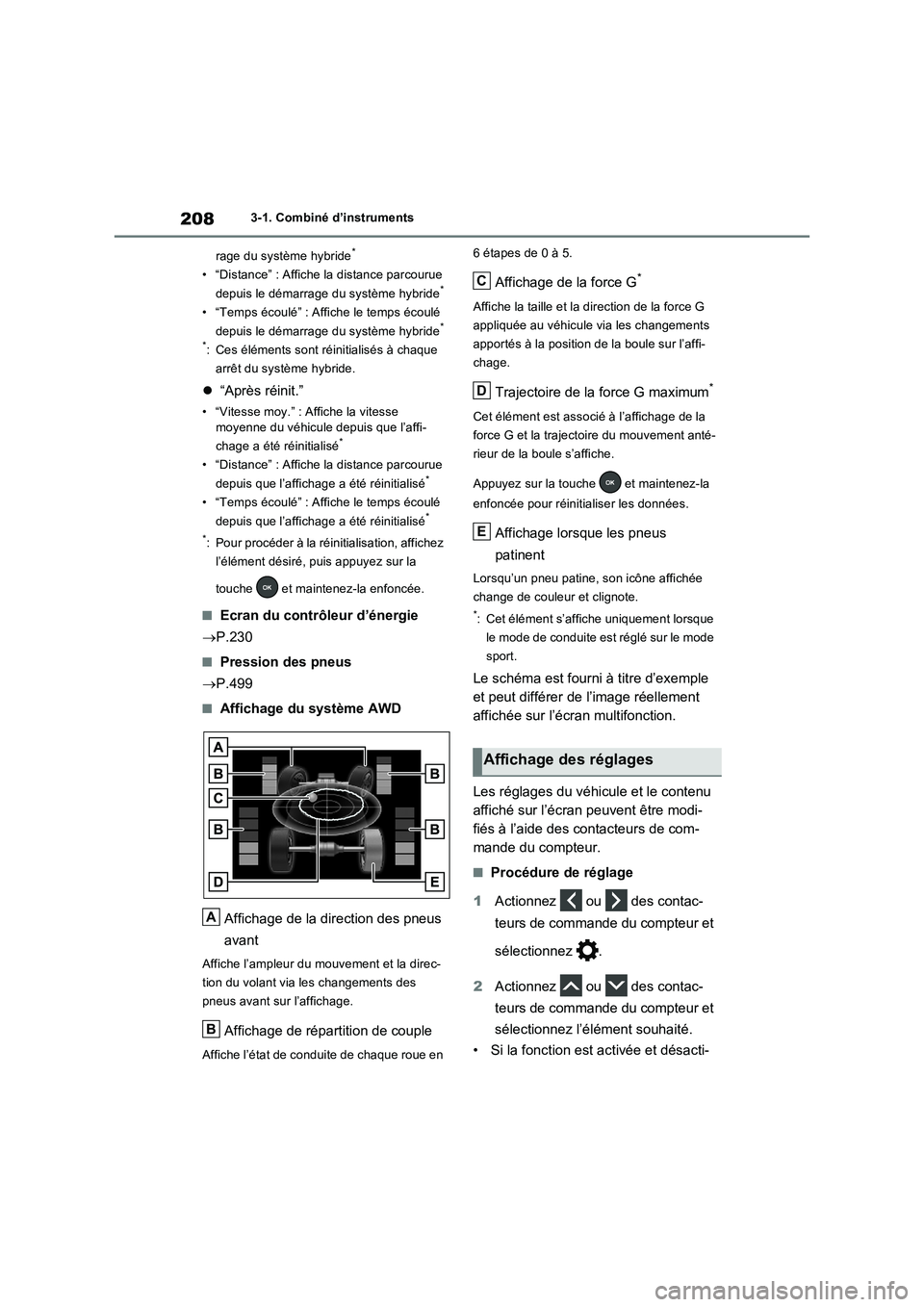

2083-1. Combiné d’instruments
rage du système hybride
*
• “Distance” : Affiche la distance parcourue
depuis le démarrage du système hybride*
• “Temps écoulé” : Affiche le temps écoulé
depuis le démarrage du système hybride*
*
: Ces éléments sont réinitialisés à chaque
arrêt du système hybride.
“Après réinit.”
• “Vitesse moy.” : Affiche la vitesse
moyenne du véhicule depuis que l’affi-
chage a été réinitialisé
*
• “Distance” : Affiche la distance parcourue
depuis que l’affichage a été réinitialisé*
• “Temps écoulé” : Affiche le temps écoulé
depuis que l’affichage a été réinitialisé*
*
: Pour procéder à la réinitialisation, affichez
l’élément désiré, puis appuyez sur la
touche et maintenez-la enfoncée.
■Ecran du contrôleur d’énergie
P.230
■Pression des pneus
P.499
■Affichage du système AWD
Affichage de la direction des pneus
avant
Affiche l’ampleur du mouvement et la direc-
tion du volant via les changements des
pneus avant sur l’affichage.
Affichage de répartition de couple
Affiche l’état de conduite de chaque roue en 6 étapes de 0 à 5.
Affichage de la force G*
Affiche la taille et la direction de la force G
appliquée au véhicule via les changements
apportés à la position de la boule sur l’affi-
chage.
Trajectoire de la force G maximum*
Cet élément est associé à l’affichage de la
force G et la trajectoire du mouvement anté-
rieur de la boule s’affiche.
Appuyez sur la touche et maintenez-la
enfoncée pour réinitialiser les données.
Affichage lorsque les pneus
patinent
Lorsqu’un pneu patine, son icône affichée
change de couleur et clignote.
*: Cet élément s’affiche uniquement lorsque
le mode de conduite est réglé sur le mode
sport.
Le schéma est fourni à titre d’exemple
et peut différer de l’image réellement
affichée sur l’écran multifonction.
Les réglages du véhicule et le contenu
affiché sur l’écran peuvent être modi-
fiés à l’aide des contacteurs de com-
mande du compteur.
■Procédure de réglage
1Actionnez ou des contac-
teurs de commande du compteur et
sélectionnez .
2Actionnez ou des contac-
teurs de commande du compteur et
sélectionnez l’élément souhaité.
• Si la fonction est activée et désacti-
A
B
Affichage des réglages
C
D
E
