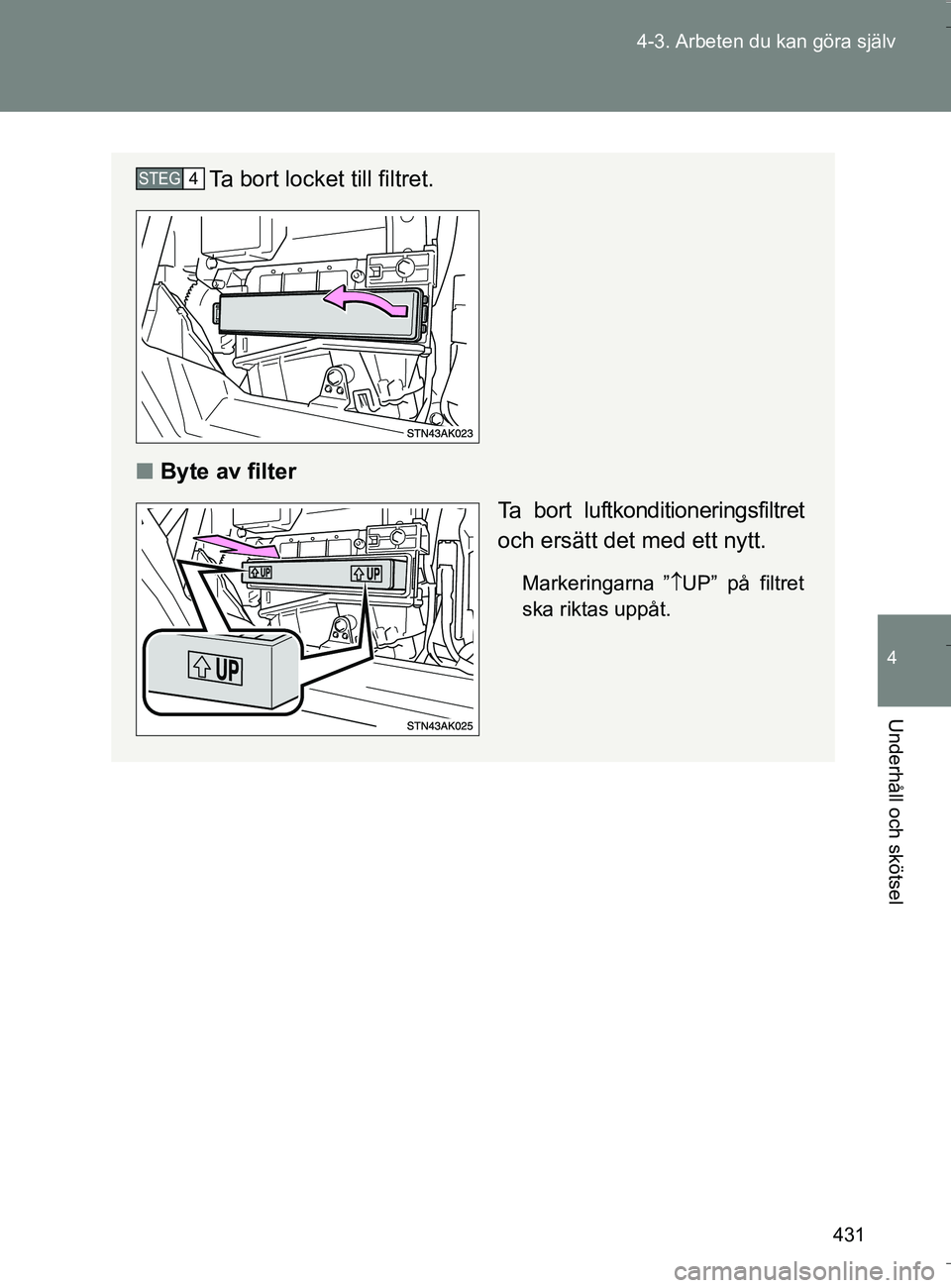

TOYOTA VERSO 2016 Bruksanvisningar (in Swedish)

431
4-3. Arbeten du kan göra själv
4
Underhåll och skötsel
OM64590SE
Ta bort locket till filtret.
n Byte av filter
Ta bort luftkonditioneringsfiltret
och ersätt det med ett nytt.
Markeringarna” UP” på filtret
ska riktas uppåt.
STEG4
OM64590SE.book Page 431 Thursday, August 4, 2016 1:59 PM

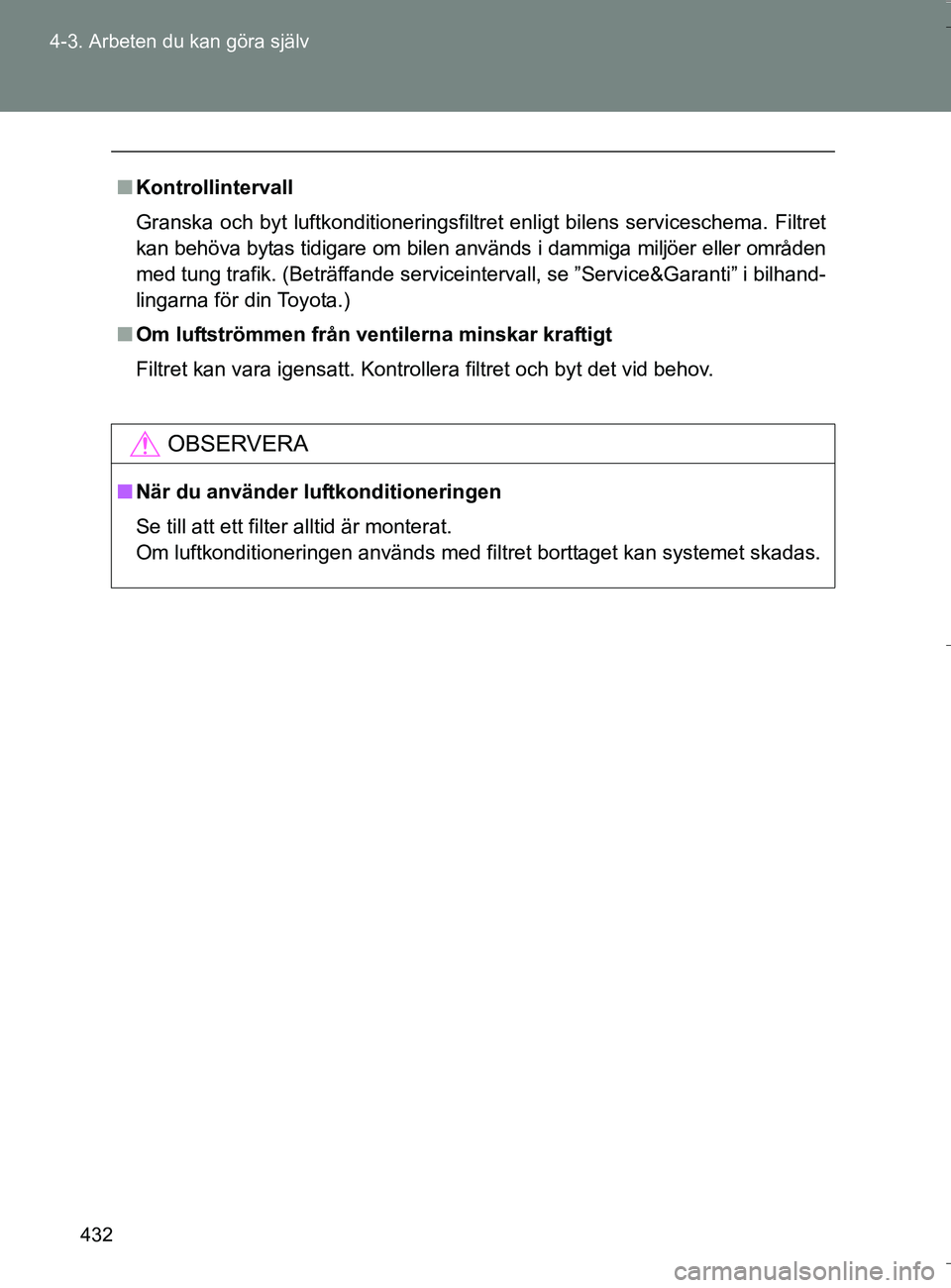

432
4-3. Arbeten du kan göra själv
OM64590SE
n
Kontrollintervall
Granska och byt luftkonditioneringsfiltret enligt bilens serviceschema. Filtret
kan behöva bytas tidigare om bilen används i dammiga miljöer eller områden
med tung trafik. (Beträffande serviceintervall, se ”Service&Garanti” i bilhand-
lingarna för din Toyota.)
n Om luftströmmen från ven tilerna minskar kraftigt
Filtret kan vara igensatt. Kontrollera filtret och byt det vid behov.
OBSERVERA
n När du använder luftkonditioneringen
Se till att ett filter alltid är monterat.
Om luftkonditioneringen används med filtret borttaget kan systemet skadas.
OM64590SE.book Page 432 Thursday, August 4, 2016 1:59 PM

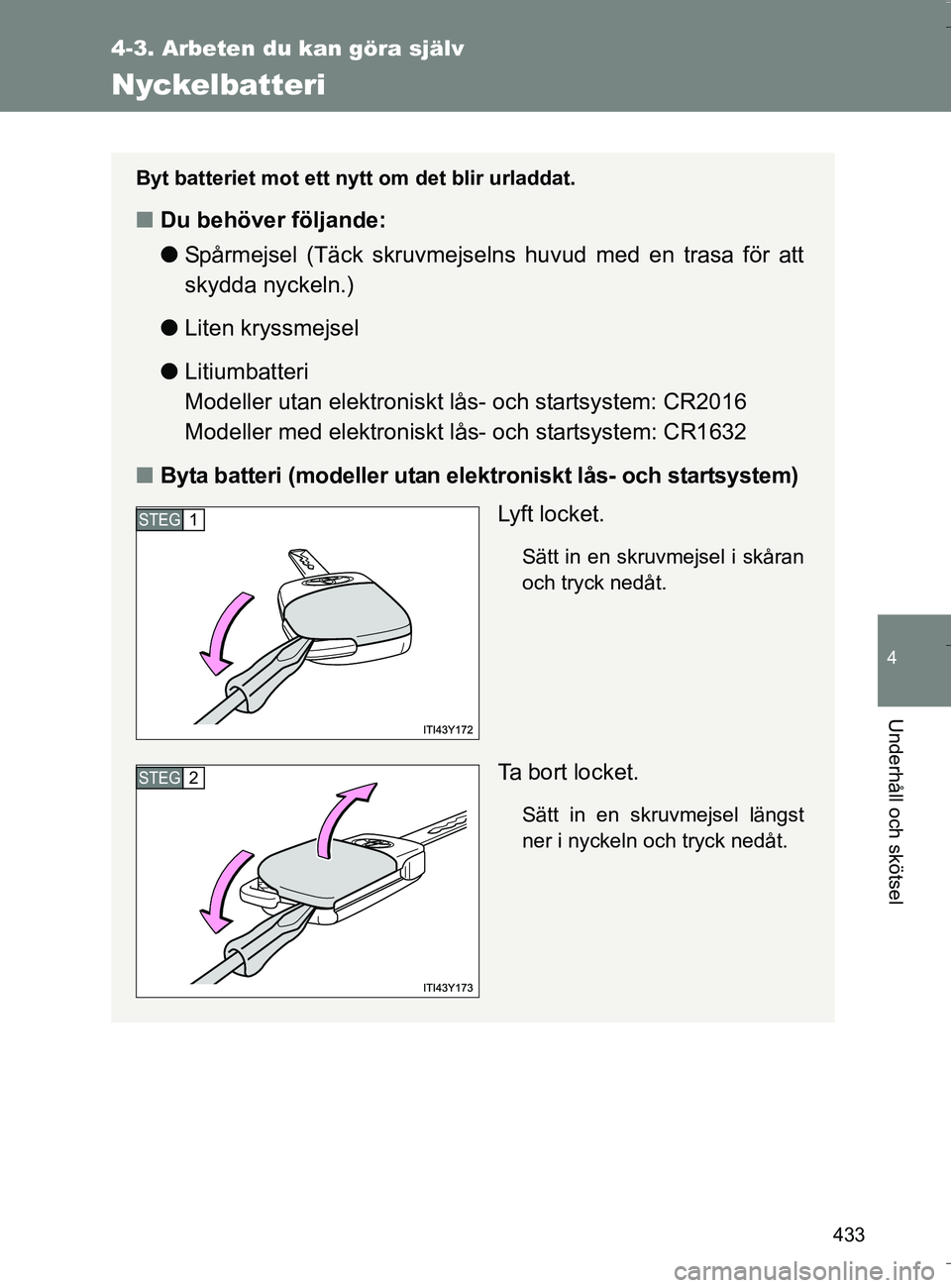

433
4-3. Arbeten du kan göra själv
4
Underhåll och skötsel
OM64590SE
Nyckelbatteri
Byt batteriet mot ett nytt om det blir urladdat.
nDu behöver följande:
lSpårmejsel (Täck skruvmejselns huvud med en trasa för att
skydda nyckeln.)
l Liten kryssmejsel
l Litiumbatteri
Modeller utan elektroniskt lås- och startsystem: CR2016
Modeller med elektroniskt lå s- och startsystem: CR1632
n Byta batteri (modeller utan elektroniskt lås- och startsystem)
Lyft locket.
Sätt in en skruvmejsel i skåran
och tryck nedåt.
Ta bort locket.
Sätt in en skruvmejsel längst
ner i nyckeln och tryck nedåt.
STEG1
STEG2
OM64590SE.book Page 433 Thursday, August 4, 2016 1:59 PM

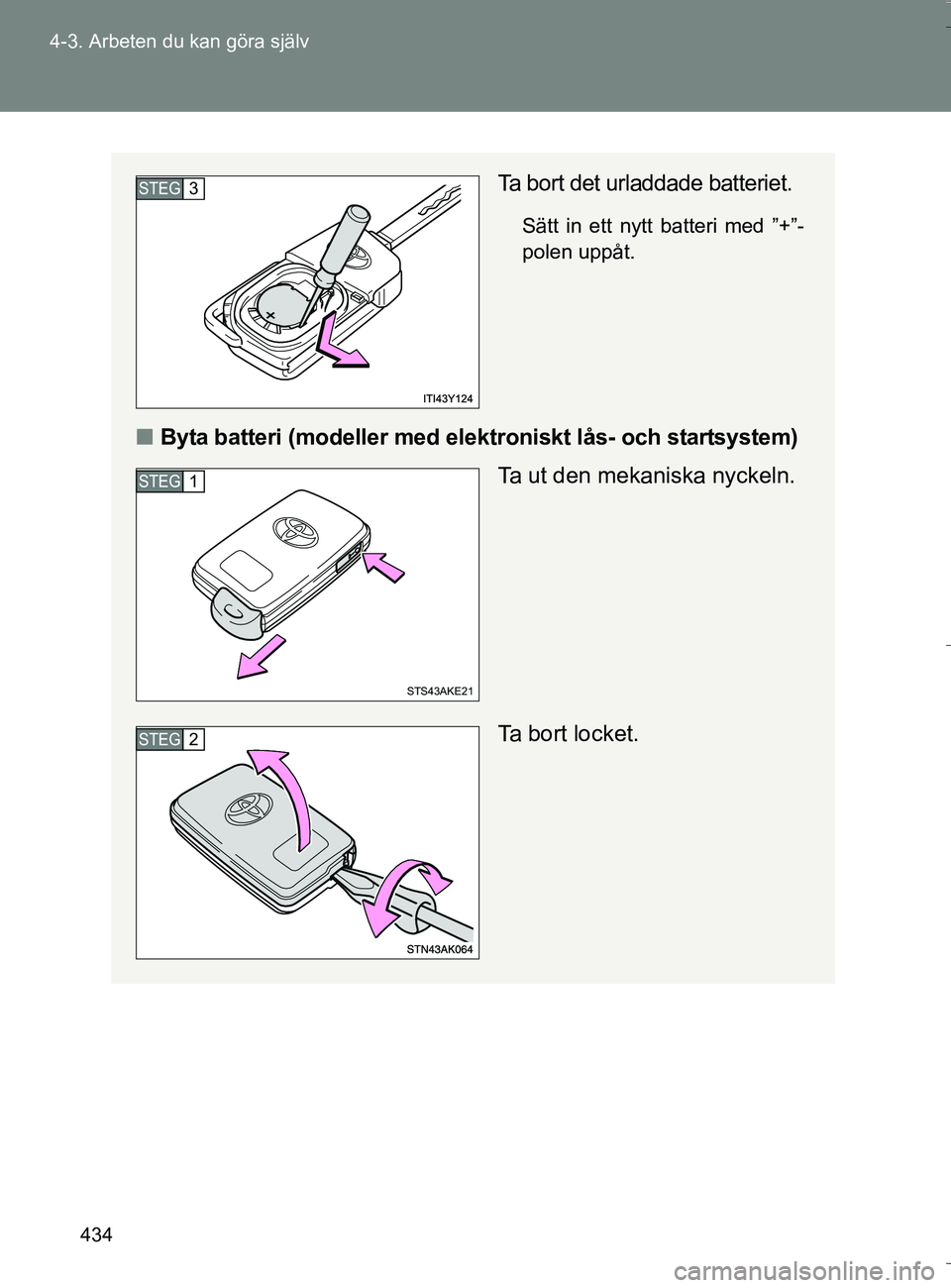

434
4-3. Arbeten du kan göra själv
OM64590SE
Ta bort det urladdade batteriet.
Sätt in ett nytt batteri med ”+”-
polen uppåt.
n
Byta batteri (modeller med elektroniskt lås- och startsystem)
Ta ut den mekaniska nyckeln.
Ta bort locket.
STEG3
STS43AKE21
STEG1
STEG2
OM64590SE.book Page 434 Thursday, August 4, 2016 1:59 PM

435
4-3. Arbeten du kan göra själv
4
Underhåll och skötsel
OM64590SE
n
Om nyckelbatteriet är urladdat
Följande symptom kan uppstå.
l Det elektroniska lås- och startsystemet (i förekommande fall) och fjärr-
kontrollen fungerar inte som de ska.
l Driftsområdet minskas.
n Använd följande typer av litiumbatteri
Modeller utan elektroniskt lås- och startsystem: CR2016
Modeller med elektroniskt lås- och startsystem: CR1632
l Batterier kan köpas hos en Toyota-återförsäljare eller -verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning, t.ex.
juvelerare eller kamerabutiker.
l Byt bara ut batteriet mot ett likadant eller av motsvarande typ som
rekommenderas av en auktoriserad Toyota-återförsäljare eller -verkstad
eller annan verksamhet med motsvarande kvalifikationer och utrustning.
l Följ gällande bestämmelser för deponering av använda batterier.

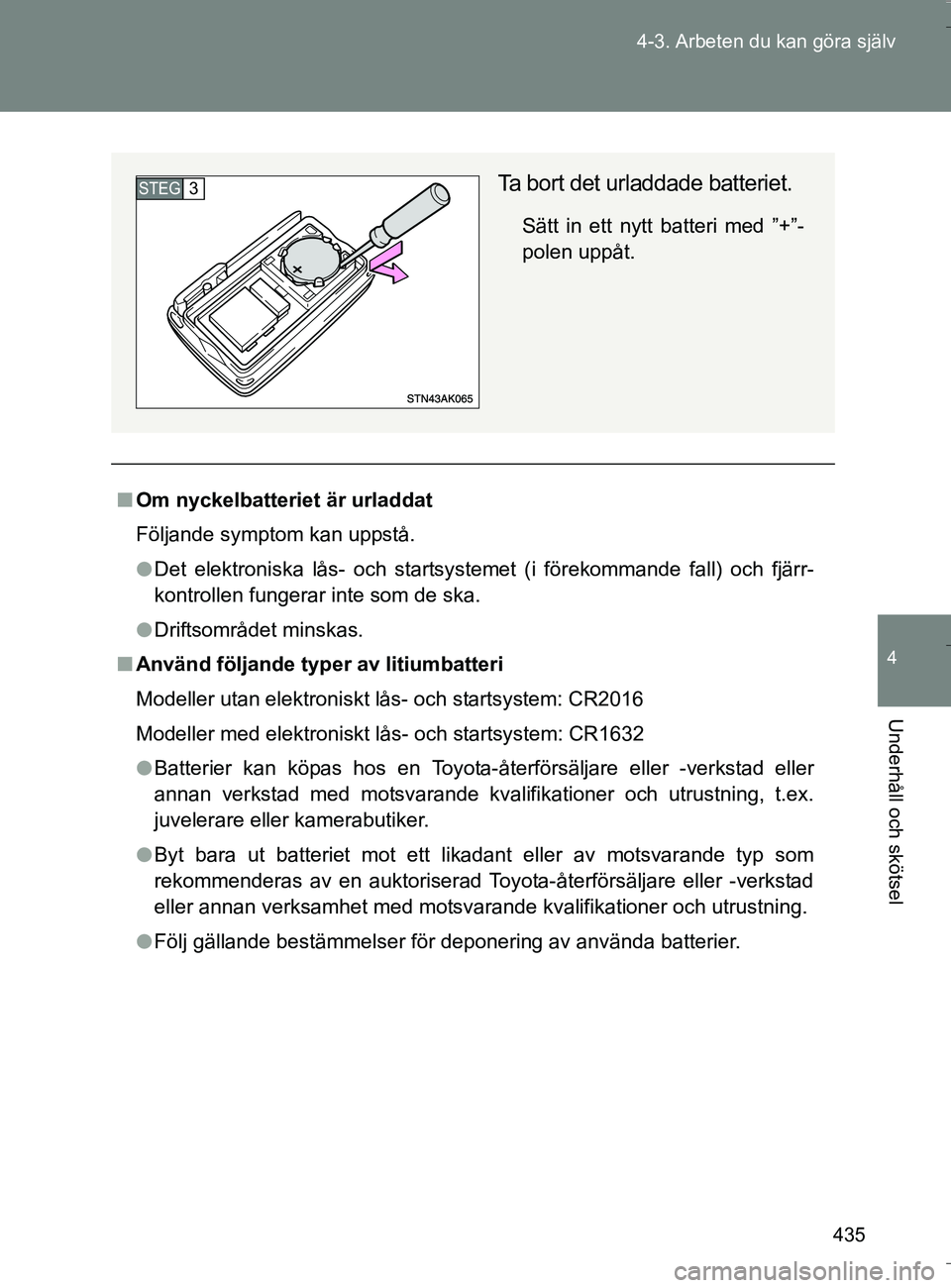

Ta bort det urladdade batteriet.
Sätt in ett nytt batteri med ”+”-
polen uppåt.
STEG3
OM64590SE.book Page 435 Thursday, August 4, 2016 1:59 PM

436
4-3. Arbeten du kan göra själv
OM64590SE

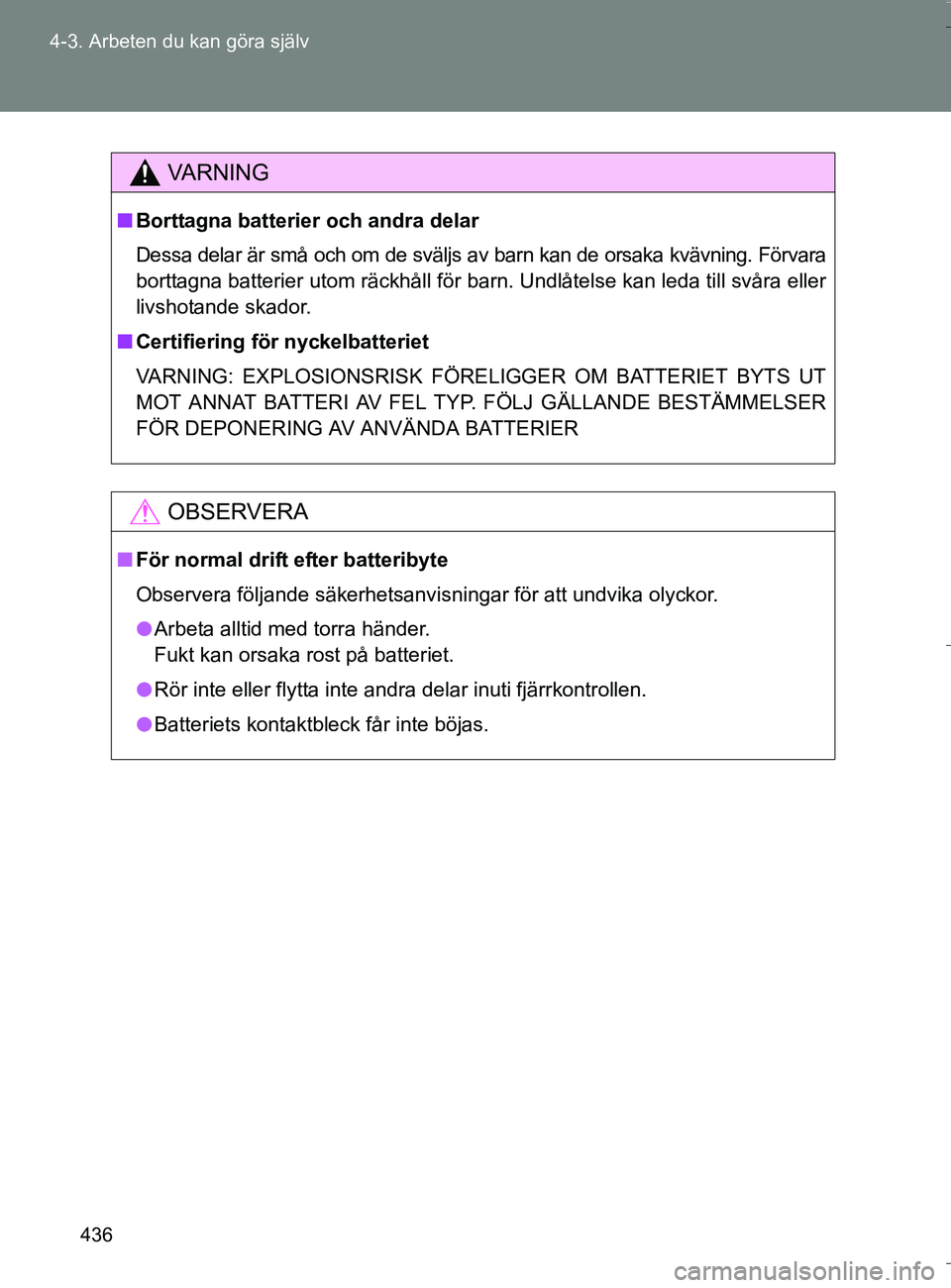

VA R N I N G
n
Borttagna batterier och andra delar
Dessa delar är små och om de sväljs av barn kan de orsaka kvävning. Förvara
borttagna batterier utom räckhåll för barn. Undlåtelse kan leda till svå\
ra eller
livshotande skador.
n Certifiering för nyckelbatteriet
VARNING: EXPLOSIONSRISK FÖRE LIGGER OM BATTERIET BYTS UT
MOT ANNAT BATTERI AV FEL TYP. FÖLJ GÄLLANDE BESTÄMMELSER
FÖR DEPONERING AV ANVÄNDA BATTERIER
OBSERVERA
n För normal drift efter batteribyte
Observera följande säkerhetsanvisningar för att undvika olyckor.
l Arbeta alltid med torra händer.
Fukt kan orsaka rost på batteriet.
l Rör inte eller flytta inte andra delar inuti fjärrkontrollen.
l Batteriets kontaktbleck får inte böjas.
OM64590SE.book Page 436 Thursday, August 4, 2016 1:59 PM

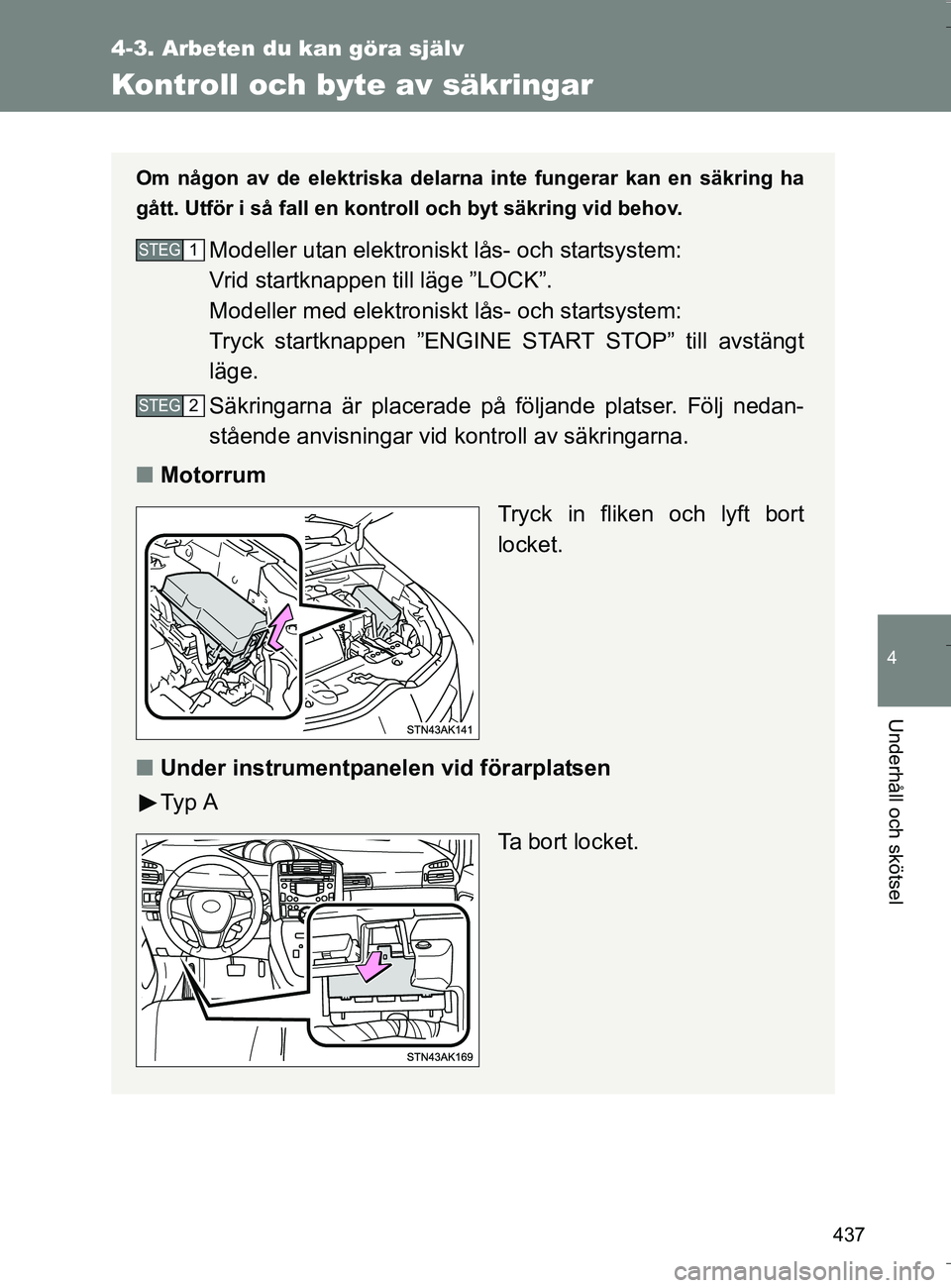

437
4-3. Arbeten du kan göra själv
4
Underhåll och skötsel
OM64590SE
Kontroll och byte av säkringar
Om någon av de elektriska delarna inte fungerar kan en säkring ha
gått. Utför i så fall en kontroll och byt säkring vid behov.
Modeller utan elektroniskt lås- och startsystem:
Vrid startknappen till läge ”LOCK”.
Modeller med elektroniskt lås- och startsystem:
Tryck startknappen ”ENGINE START STOP” till avstängt
läge.
Säkringarna är placerade på följande platser. Följ nedan-
stående anvisningar vid k ontroll av säkringarna.
n Motorrum
Tryck in fliken och lyft bort
locket.
n Under instrumentpanelen vid förarplatsen
Ty p A
Ta bort locket.
STEG1
STEG2
OM64590SE.book Page 437 Thursday, August 4, 2016 1:59 PM

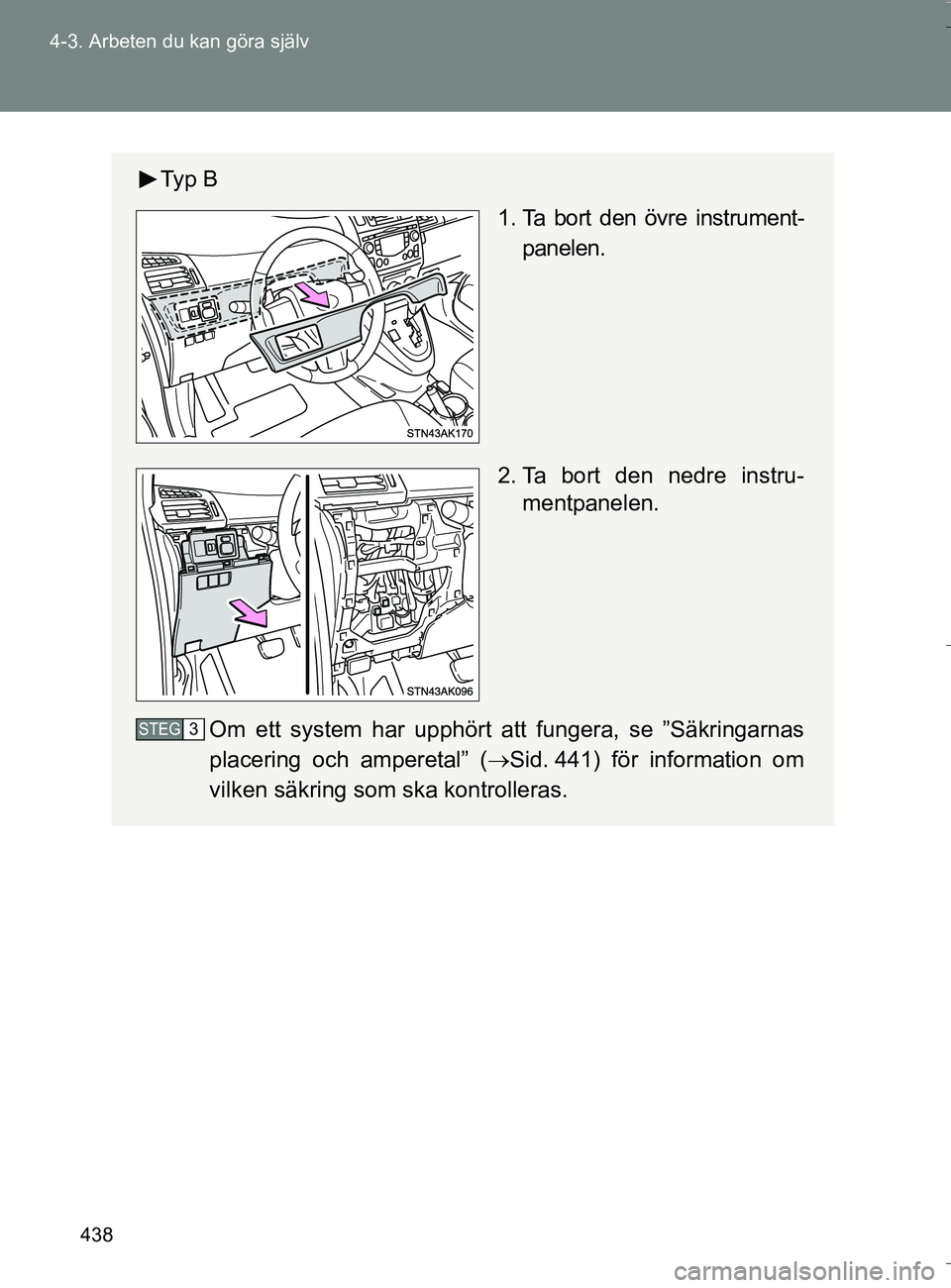

438
4-3. Arbeten du kan göra själv
OM64590SE
Ty p B
1. Ta bort den övre instrument-
panelen.
2. Ta bort den nedre instru- mentpanelen.
Om ett system har upphört att fungera, se ”Säkringarnas
placering och amperetal” ( Sid. 441) för information om
vilken säkring so m ska kontrolleras.
STEG3
OM64590SE.book Page 438 Thursday, August 4, 2016 1:59 PM

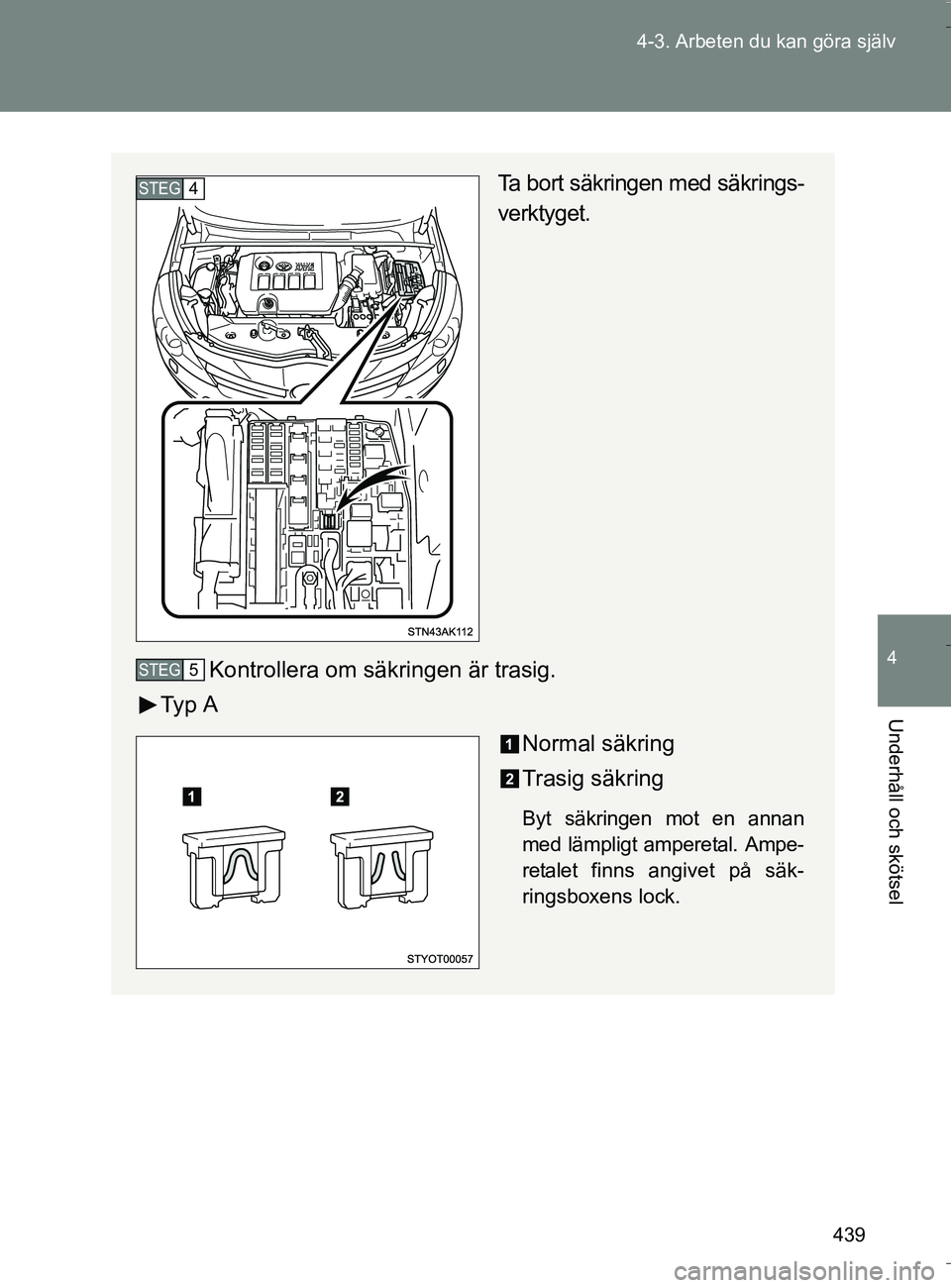

439
4-3. Arbeten du kan göra själv
4
Underhåll och skötsel
OM64590SE
Ta bort säkringen med säkrings-
verktyget.
Kontrollera om säkringen är trasig.
Ty p A
Normal säkring
Trasig säkring
Byt säkringen mot en annan
med lämpligt amperetal. Ampe-
retalet finns angivet på säk-
ringsboxens lock.
STEG4
STEG5
OM64590SE.book Page 439 Thursday, August 4, 2016 1:59 PM

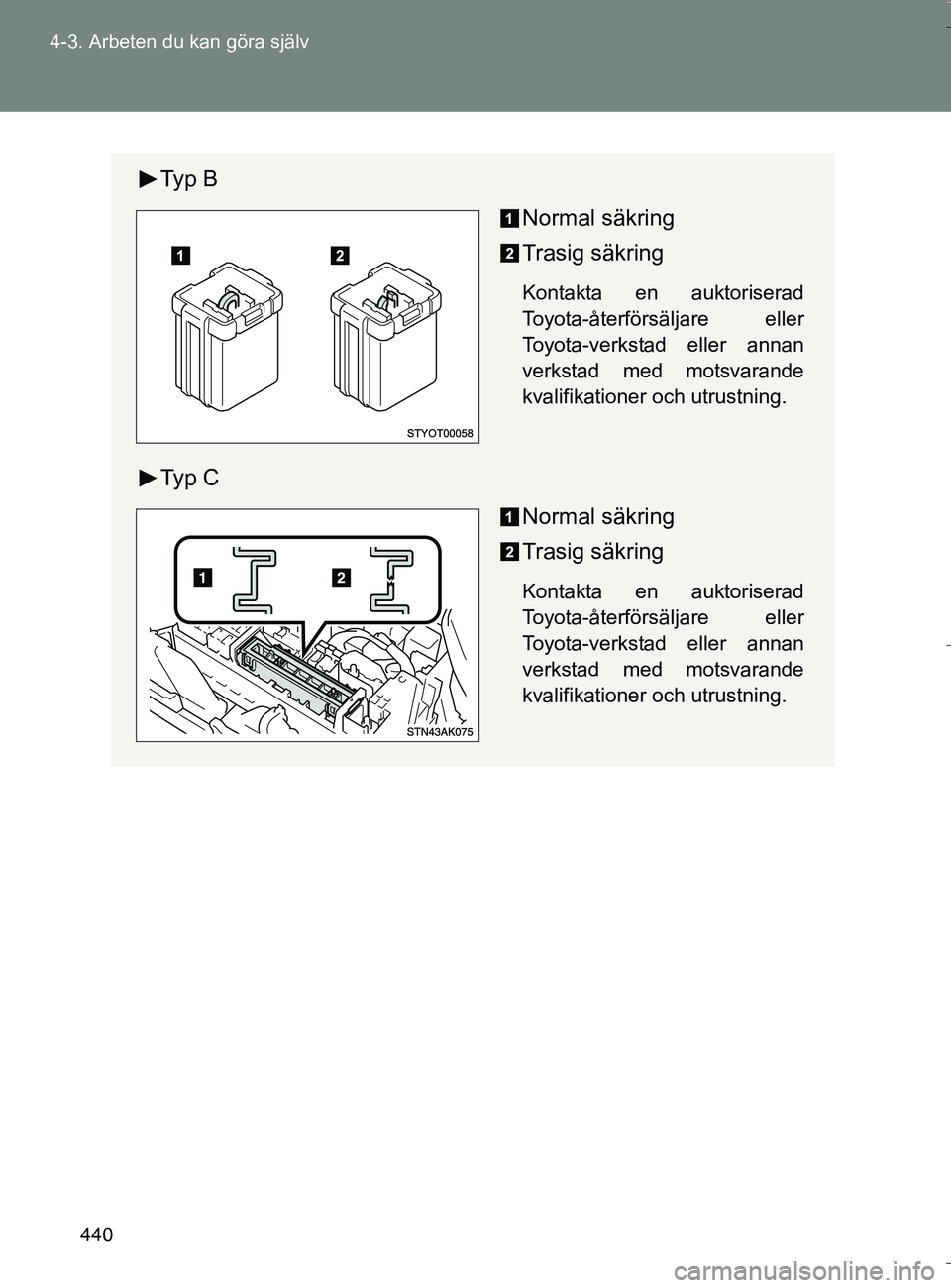

440
4-3. Arbeten du kan göra själv
OM64590SE
Ty p B
Normal säkring
Trasig säkring
Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad eller annan
verkstad med motsvarande
kvalifikationer och utrustning.
Ty p CNormal säkring
Trasig säkring
Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad eller annan
verkstad med motsvarande
kvalifikationer och utrustning.
OM64590SE.book Page 440 Thursday, August 4, 2016 1:59 PM
