TOYOTA VERSO 2016 Bruksanvisningar (in Swedish)

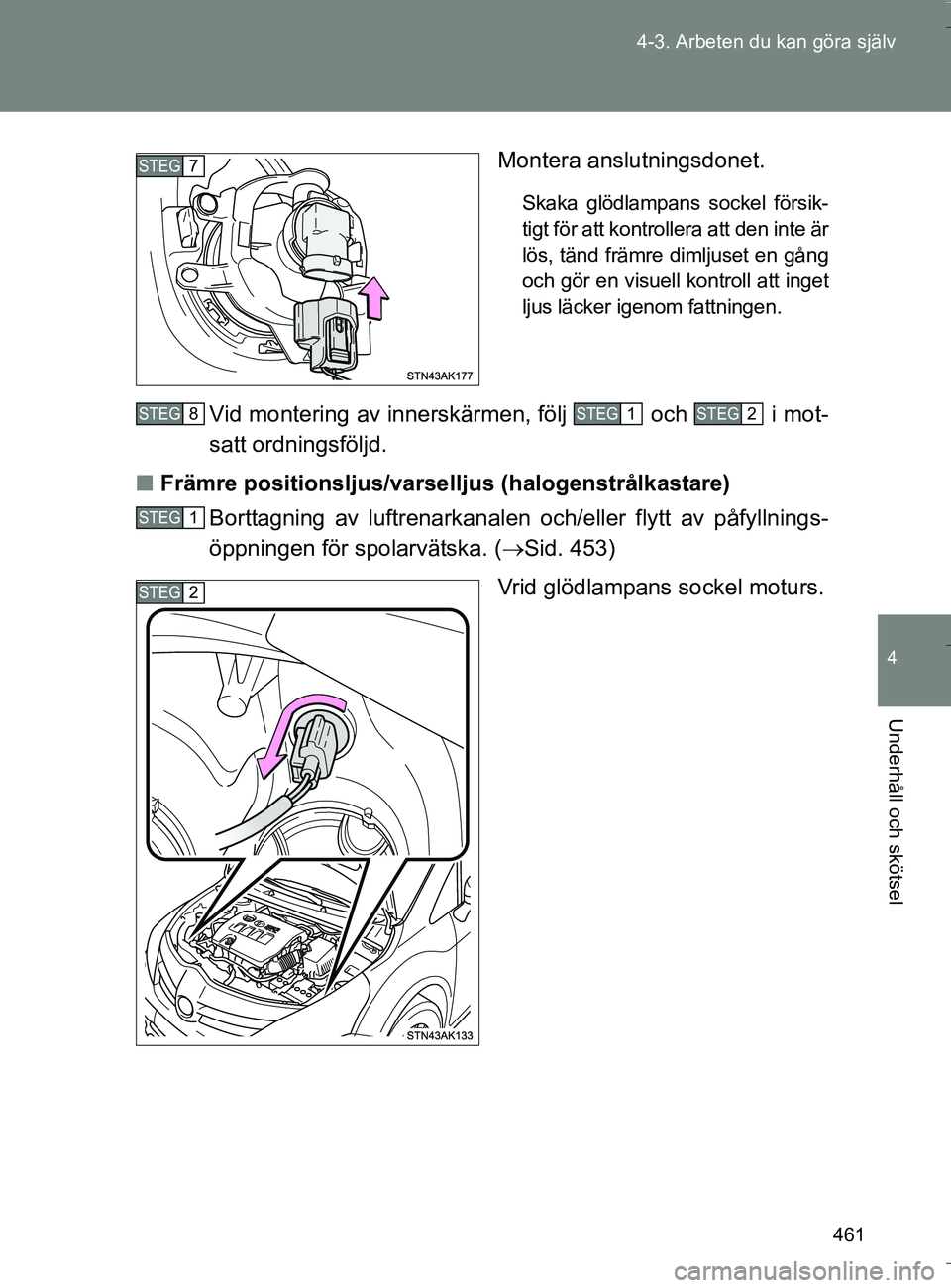

461
4-3. Arbeten du kan göra själv
4
Underhåll och skötsel
OM64590SE
Montera anslutningsdonet.
Skaka glödlampans sockel försik-
tigt för att kontrollera att den inte är
lös, tänd främre dimljuset en gång
och gör en visuell kontroll att inget
ljus läcker igenom fattningen.
Vid montering av innerskärmen, följ och i mot-
satt ordningsföljd.
n Främre positionsljus/varse lljus (halogenstrålkastare)
Borttagning av luftrenarkanalen och/eller flytt av påfyllnings-
öppningen för spolarvätska. ( Sid. 453)
Vrid glödlampans sockel moturs.
STEG7
STEG8STEG1STEG2
STEG1
STEG2
OM64590SE.book Page 461 Thursday, August 4, 2016 1:59 PM

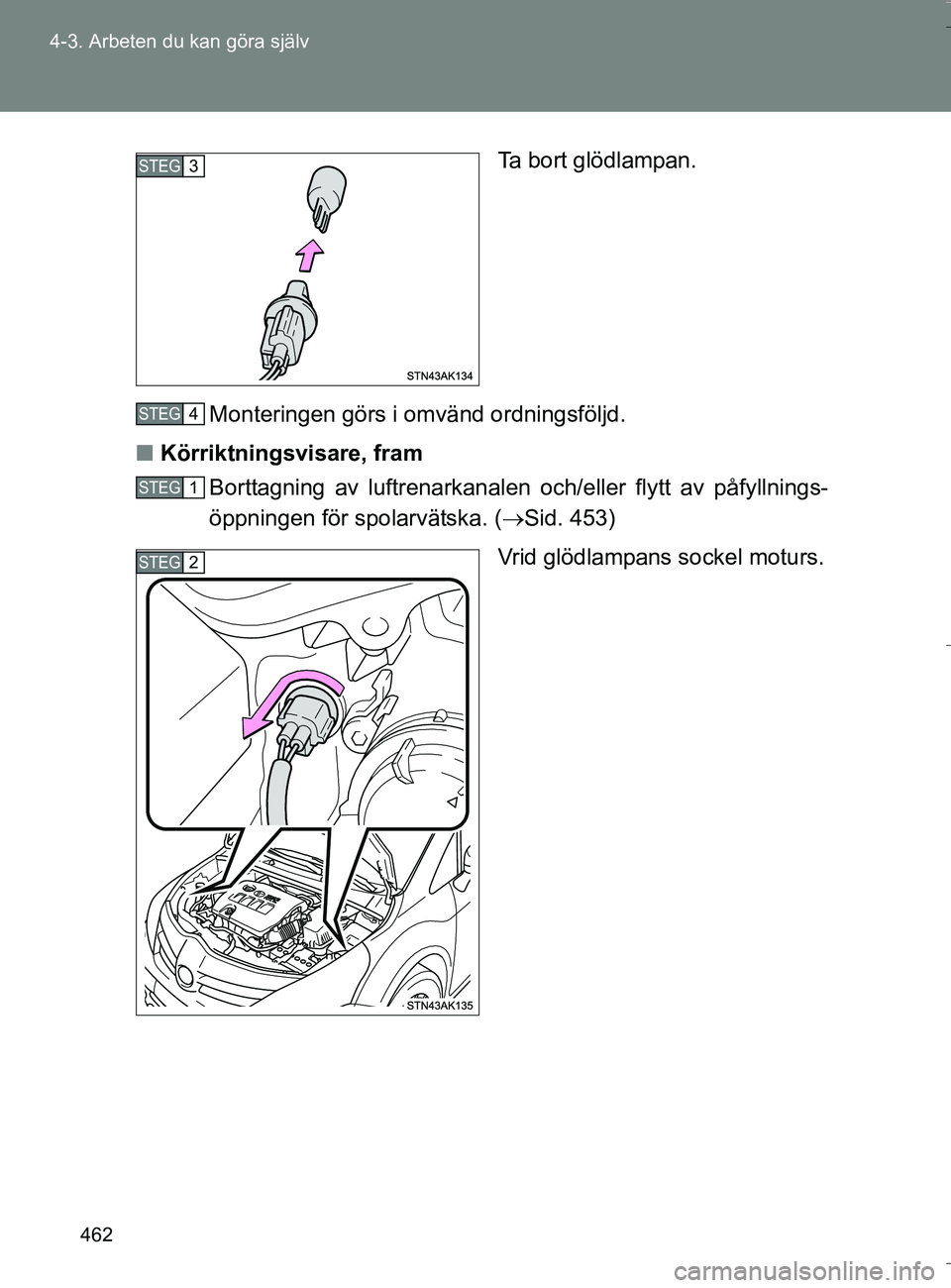

462
4-3. Arbeten du kan göra själv
OM64590SE
Ta bort glödlampan.
Monteringen görs i omvänd ordningsföljd.
n Körriktningsvisare, fram
Borttagning av luftrenarkanalen och/eller flytt av påfyllnings-
öppningen för spolarvätska. ( Sid. 453)
Vrid glödlampans sockel moturs.
STEG3
STEG4
STEG1
STEG2
OM64590SE.book Page 462 Thursday, August 4, 2016 1:59 PM

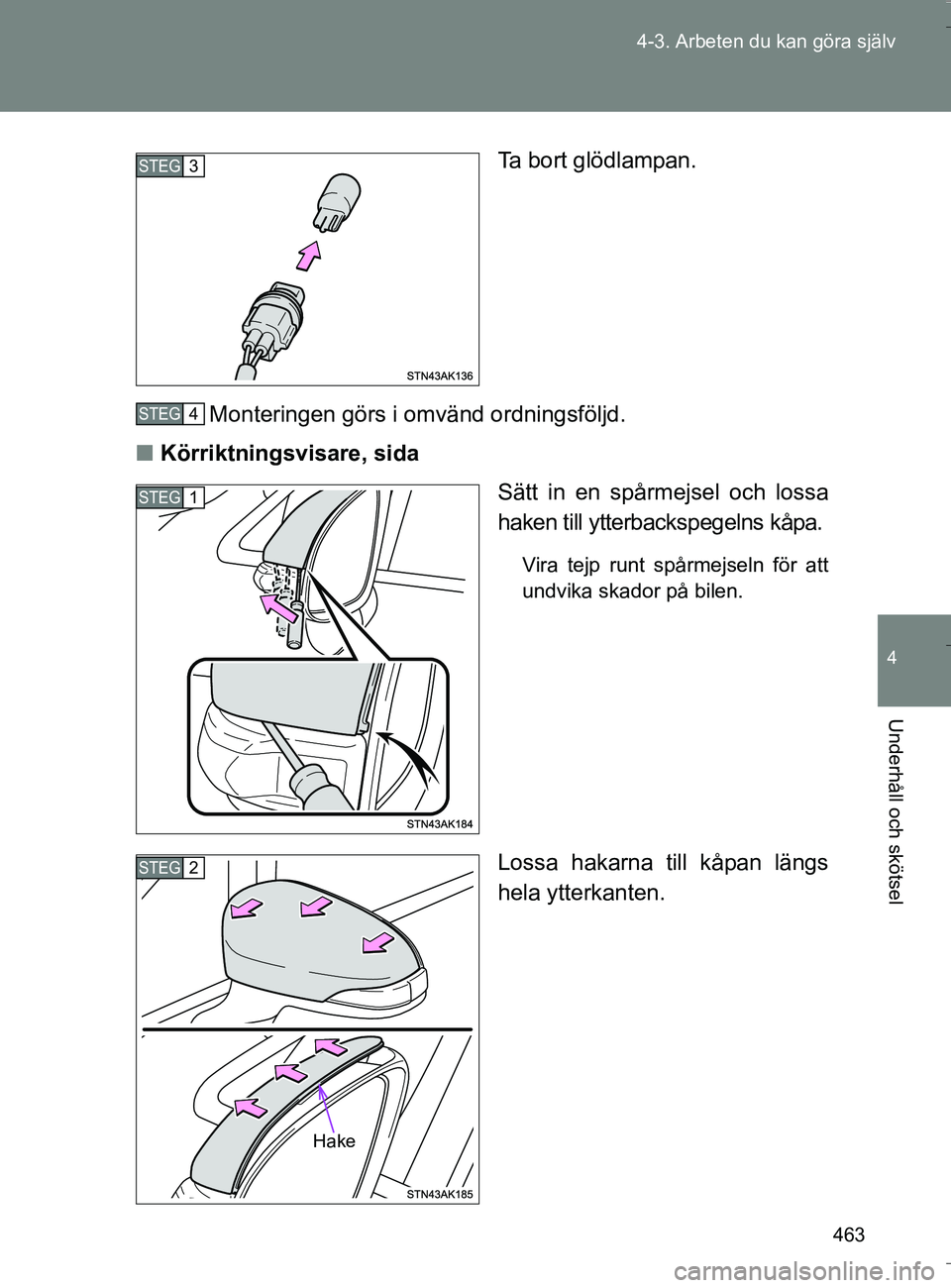

463
4-3. Arbeten du kan göra själv
4
Underhåll och skötsel
OM64590SE
Ta bort glödlampan.
Monteringen görs i omvänd ordningsföljd.
n Körriktningsvisare, sida
Sätt in en spårmejsel och lossa
haken till ytterbackspegelns kåpa.
Vira tejp runt spårmejseln för att
undvika skador på bilen.
Lossa hakarna till kåpan längs
hela ytterkanten.
STEG3
STEG4
STEG1
STEG2
Hake
OM64590SE.book Page 463 Thursday, August 4, 2016 1:59 PM

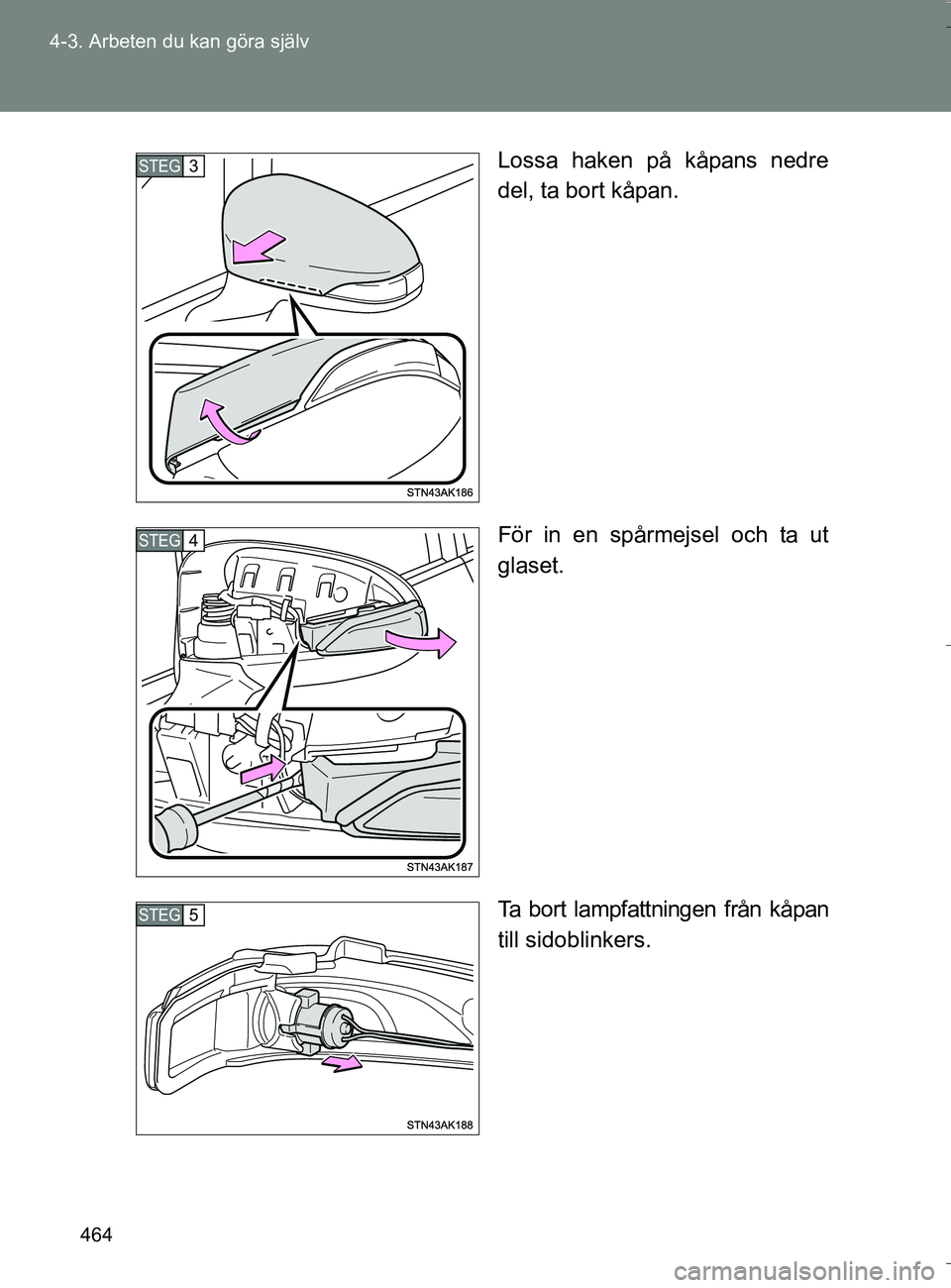

464
4-3. Arbeten du kan göra själv
OM64590SE
Lossa haken på kåpans nedre
del, ta bort kåpan.
För in en spårmejsel och ta ut
glaset.
Ta bort lampfattningen från kåpan
till sidoblinkers.
STEG3
STEG4
STEG5
OM64590SE.book Page 464 Thursday, August 4, 2016 1:59 PM

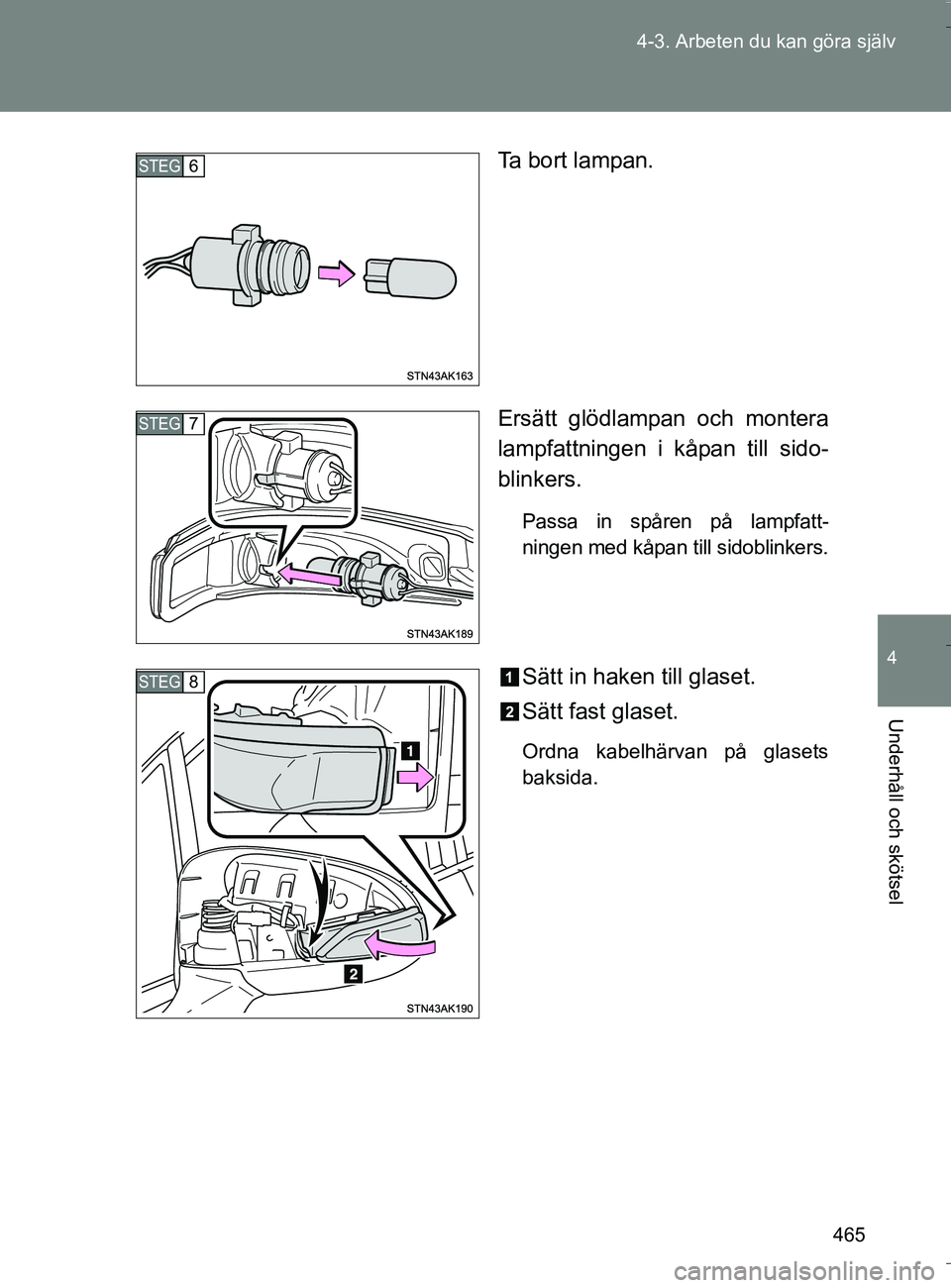

465
4-3. Arbeten du kan göra själv
4
Underhåll och skötsel
OM64590SE
Ta b o r t l a m p a n .
Ersätt glödlampan och montera
lampfattningen i kåpan till sido-
blinkers.
Passa in spåren på lampfatt-
ningen med kåpan till sidoblinkers.
Sätt in haken till glaset.
Sätt fast glaset.
Ordna kabelhärvan på glasets
baksida.
STEG6
STEG7
STEG8
OM64590SE.book Page 465 Thursday, August 4, 2016 1:59 PM

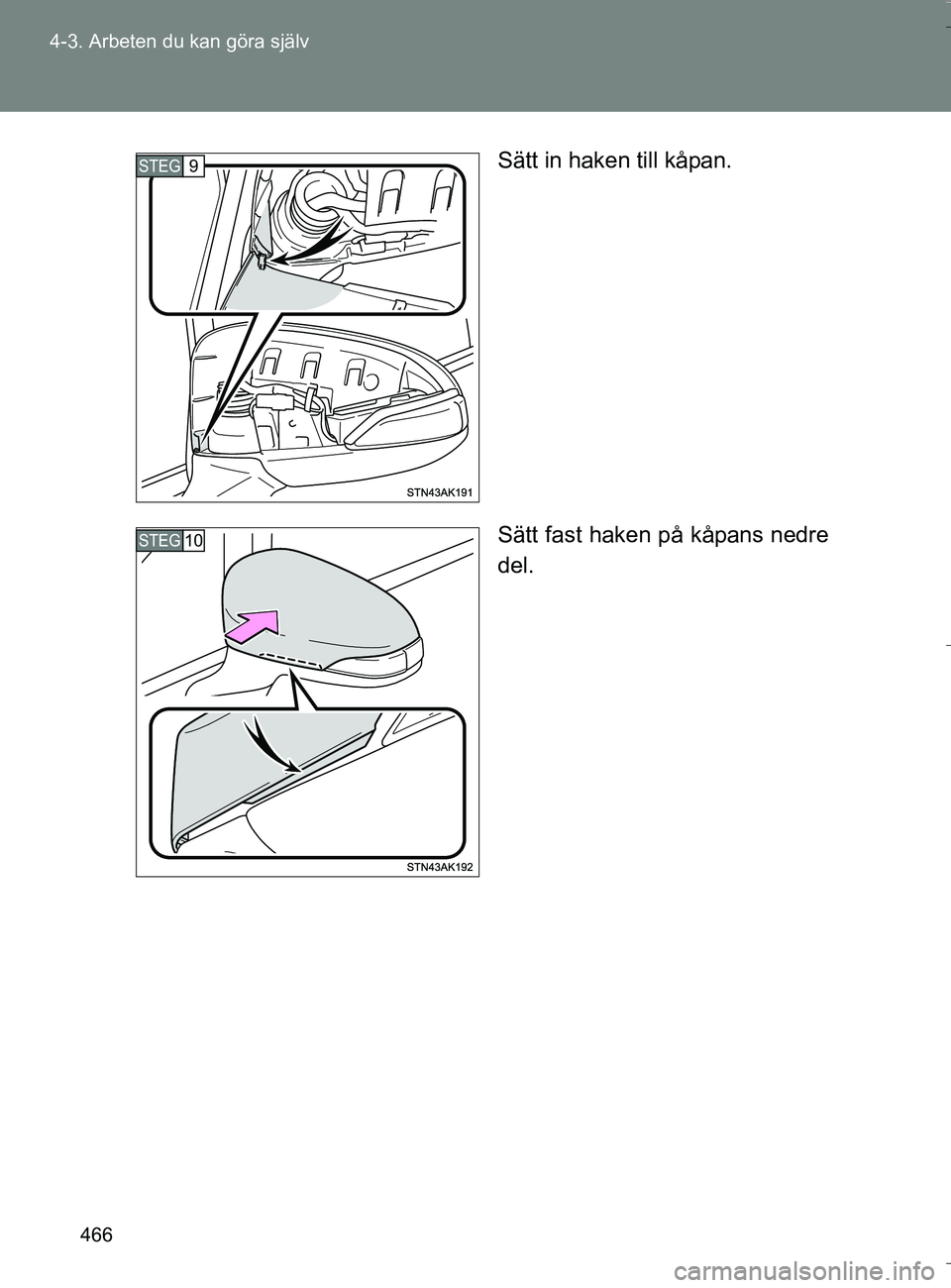

466
4-3. Arbeten du kan göra själv
OM64590SE
Sätt in haken till kåpan.
Sätt fast haken på kåpans nedre
del.
STEG9
STEG10
OM64590SE.book Page 466 Thursday, August 4, 2016 1:59 PM

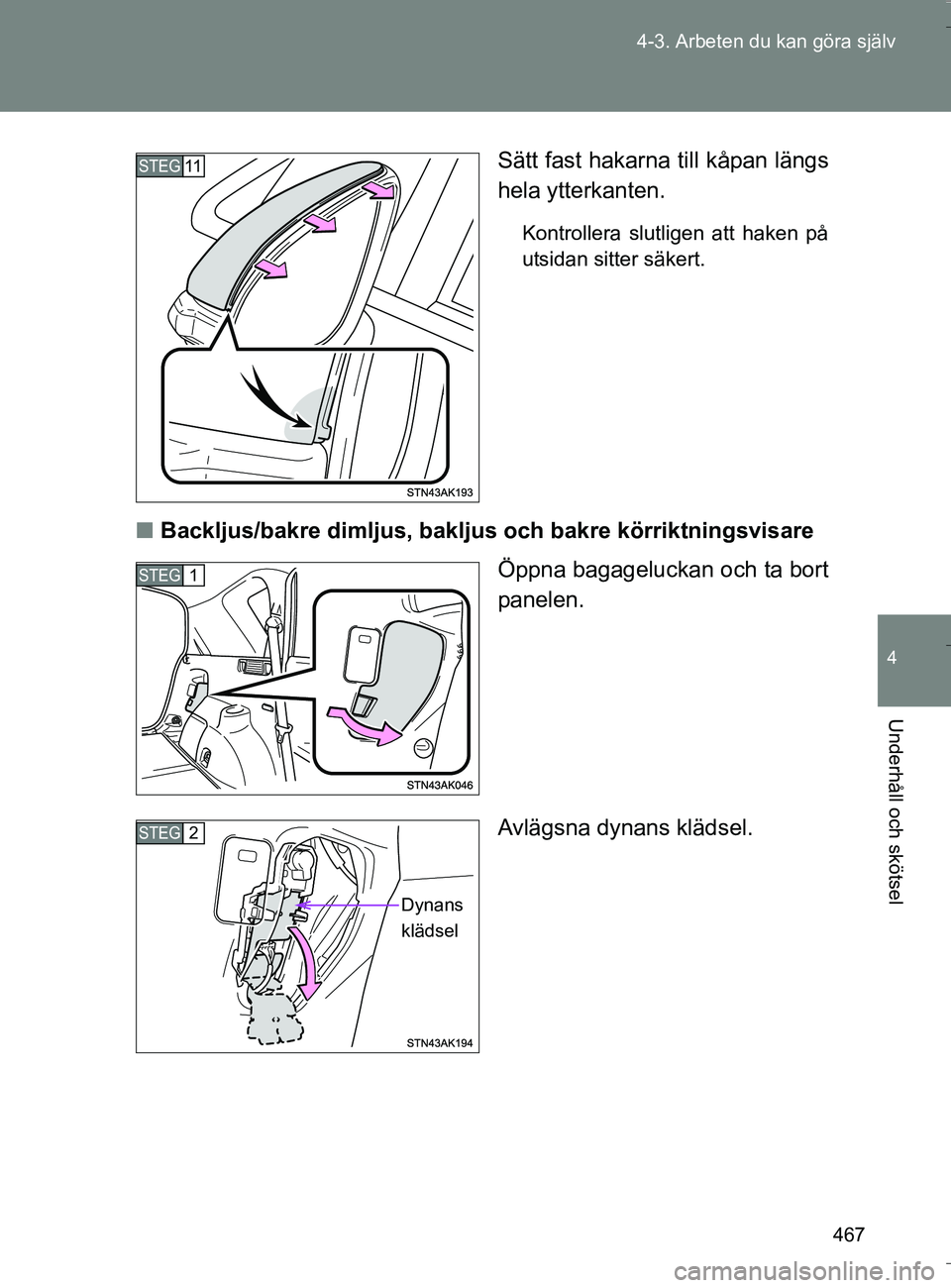

467
4-3. Arbeten du kan göra själv
4
Underhåll och skötsel
OM64590SE
Sätt fast hakarna
till kåpan längs
hela ytterkanten.
Kontrollera slutligen att haken på
utsidan sitter säkert.
n Backljus/bakre dimljus, bakljus och bakre körriktningsvisare
Öppna bagageluckan och ta bort
panelen.
Avlägsna dynans klädsel.
STEG11
STEG1
STEG2
Dynans
klädsel
OM64590SE.book Page 467 Thursday, August 4, 2016 1:59 PM

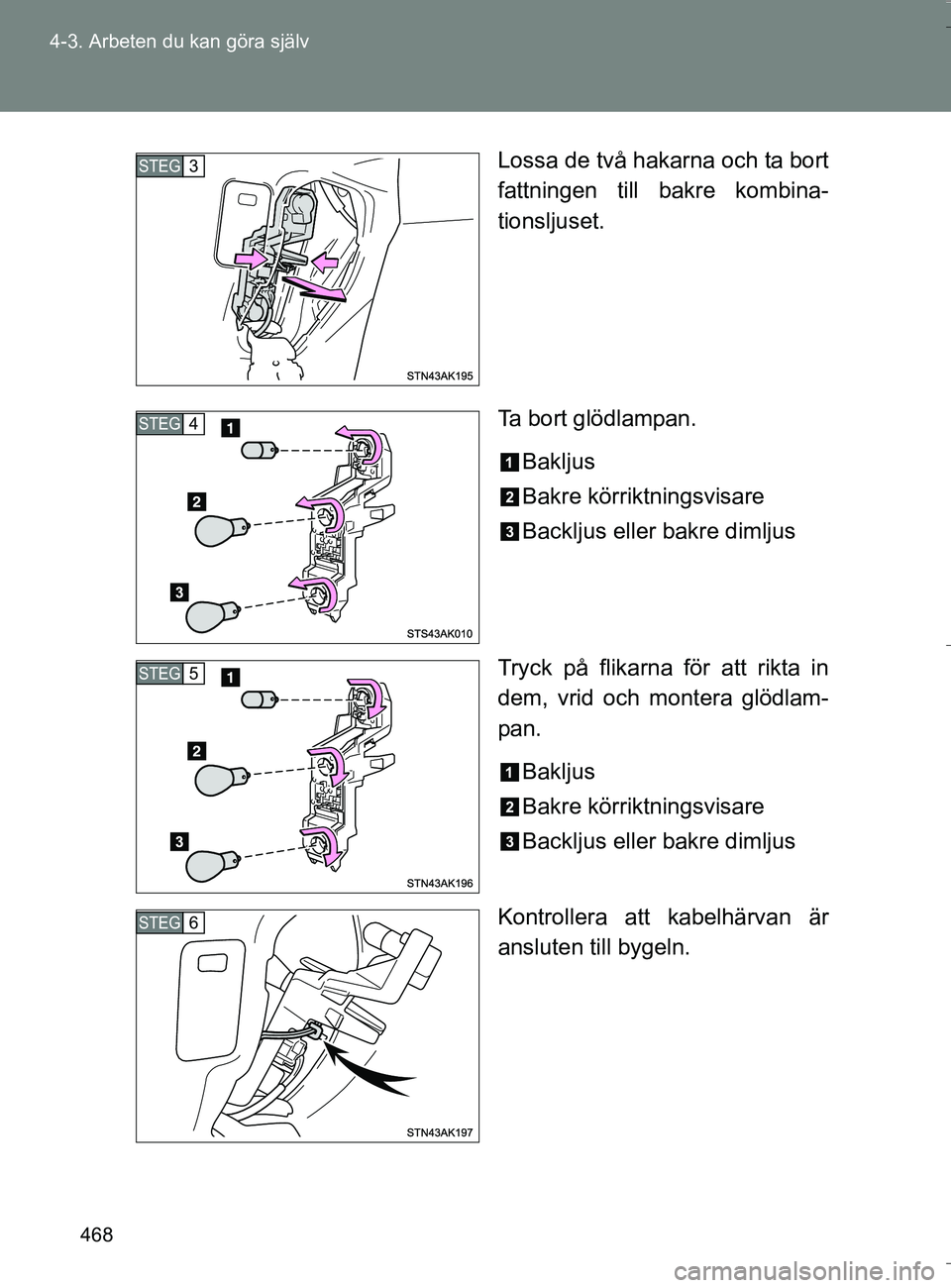

468
4-3. Arbeten du kan göra själv
OM64590SE
Lossa de två hakarna och ta bort
fattningen till bakre kombina-
tionsljuset.
Ta bort glödlampan.
Bakljus
Bakre körriktningsvisare
Backljus eller bakre dimljus
Tryck på flikarna för att rikta in
dem, vrid och montera glödlam-
pan. Bakljus
Bakre körriktningsvisare
Backljus eller bakre dimljus
Kontrollera att kabelhärvan är
ansluten till bygeln.
STEG3
STEG4
STEG5
STEG6
OM64590SE.book Page 468 Thursday, August 4, 2016 1:59 PM

469
4-3. Arbeten du kan göra själv
4
Underhåll och skötsel
OM64590SE
Sätt fast fattningen till bakre kom-
binationsljuset.
Kontrollera att haken till fattningens
undersida är införd.
Lås haken till fattningen till bakre
kombinationsljuset.
Sätt fast klädseln på dynan.
Tryck klädseln på stiftet mitt på
fattningen.
Sätt tillbaka
batterilocket.
Rikta in panelens flikar med
hacken.
Tryck fast kåpans övre och
undre delar.
Lås kåpans insida.
STEG7
STEG8
Hake
STEG9
STEG10
OM64590SE.book Page 469 Thursday, August 4, 2016 1:59 PM

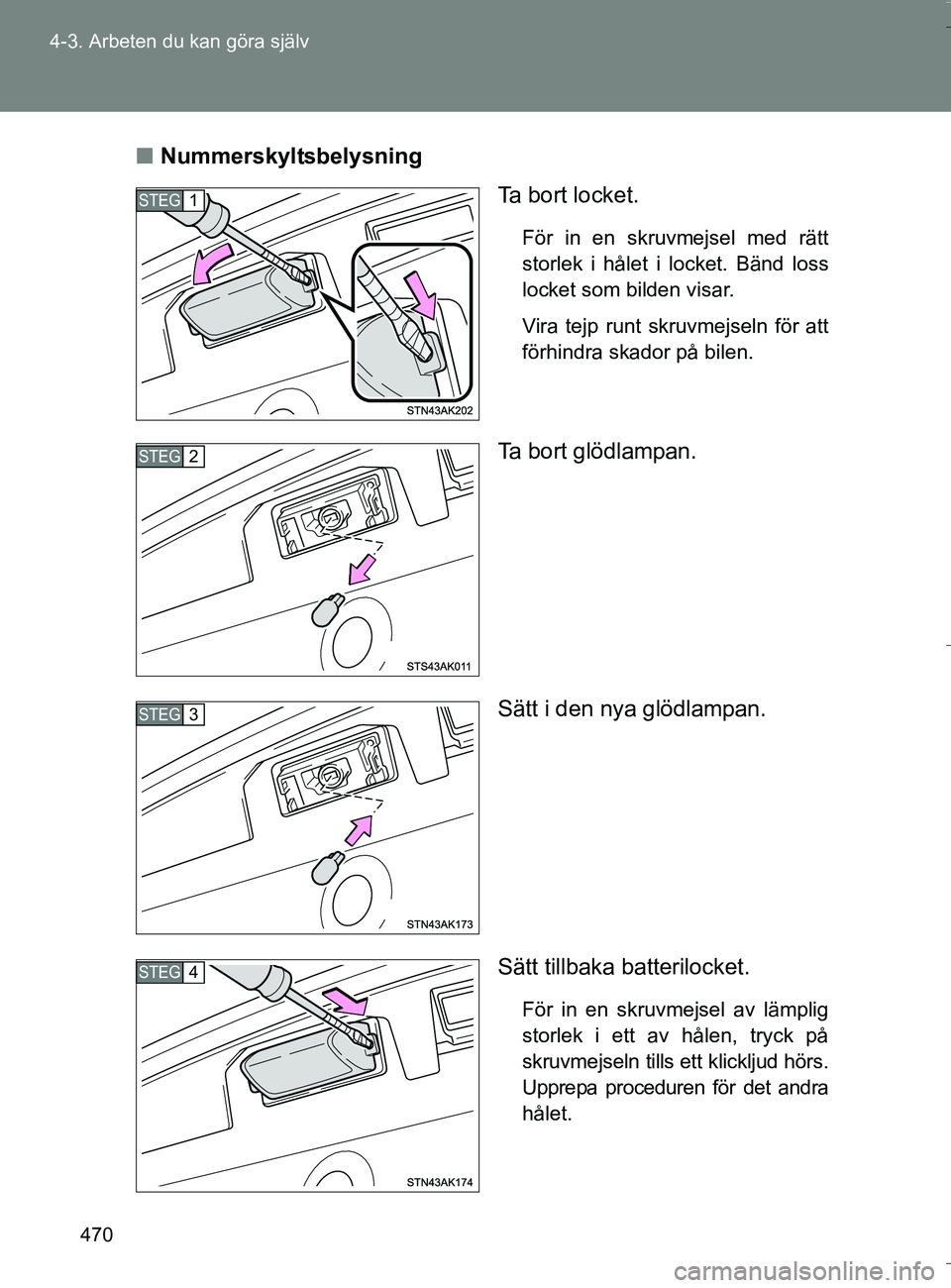

470
4-3. Arbeten du kan göra själv
OM64590SE
n
Nummerskyltsbelysning
Ta b o r t l o c k e t .
För in en skruvmejsel med rätt
storlek i hålet i locket. Bänd loss
locket som bilden visar.
Vira tejp runt skruvmejseln för att
förhindra skador på bilen.
Ta bort glödlampan.
Sätt i den nya glödlampan.
Sätt tillbaka batterilocket.
För in en skruvmejsel av lämplig
storlek i ett av hålen, tryck på
skruvmejseln tills ett klickljud hörs.
Upprepa proceduren för det andra
hålet.
STEG1
STEG2
STEG3
STEG4
OM64590SE.book Page 470 Thursday, August 4, 2016 1:59 PM
