4-3. Arbeten du kan göra själv
4
Underhåll och skötsel
OM64590SE

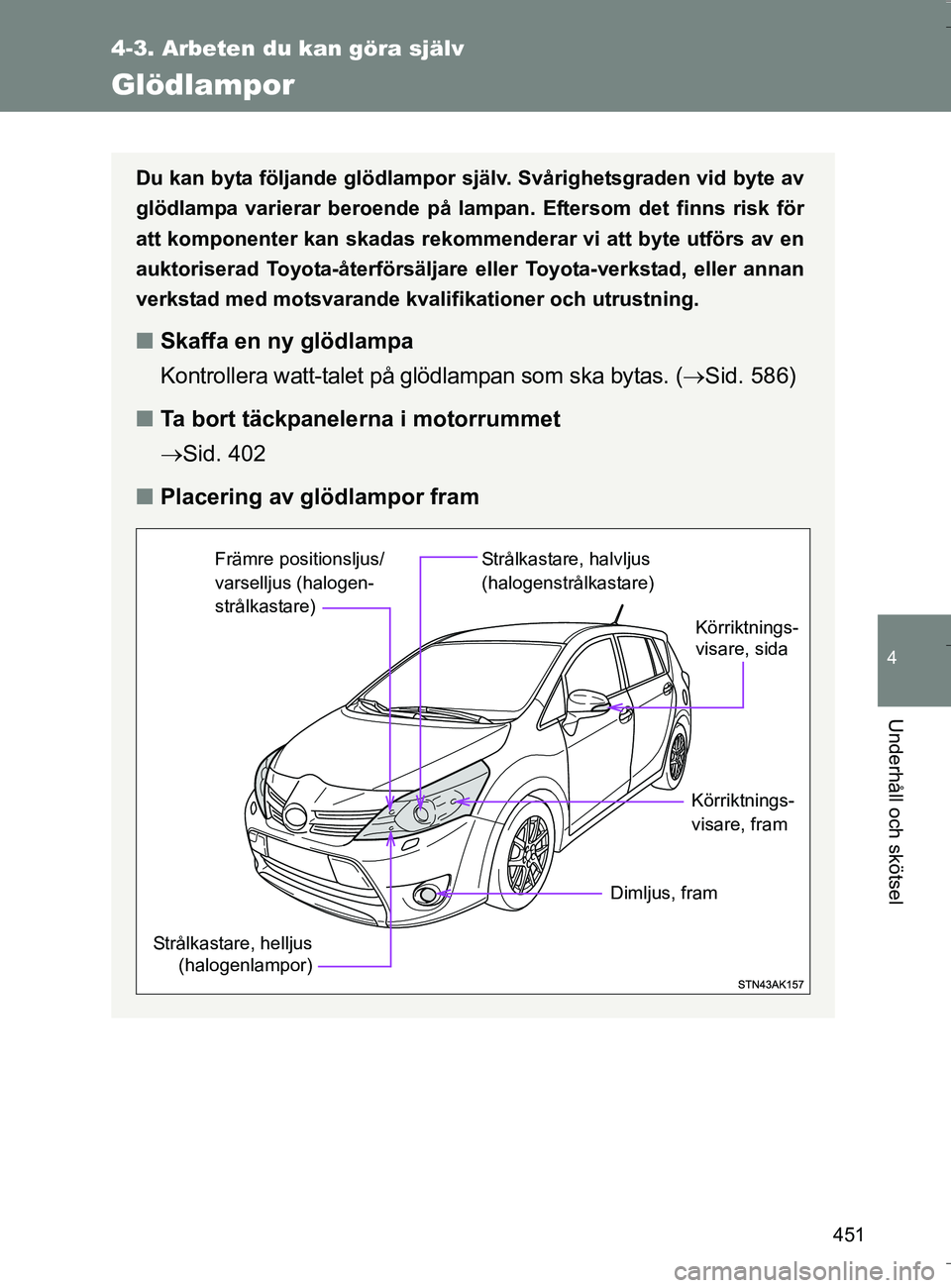

Glödlampor
Du kan byta följande glödlampor själv. Svårighetsgraden vid byte av
glödlampa varierar beroende på lampan. Eftersom det finns risk för
att komponenter kan skadas rekommenderar vi att byte utförs av en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalif ikationer och utrustning.
nSkaffa en ny glödlampa
Kontrollera watt-talet på gl ödlampan som ska bytas. ( Sid. 586)
n Ta bort täckpanelerna i motorrummet
ï‚®Sid. 402
n Placering av glödlampor fram
Strålkastare, helljus
(halogenlampor)
Strålkastare, halvljus
(halogenstrålkastare)
Körriktnings-
visare, fram
Dimljus, fram
Främre positionsljus/
varselljus (halogen-
strålkastare)
Körriktnings-
visare, sida
OM64590SE.book Page 451 Thursday, August 4, 2016 1:59 PM

452
4-3. Arbeten du kan göra själv
OM64590SE
n

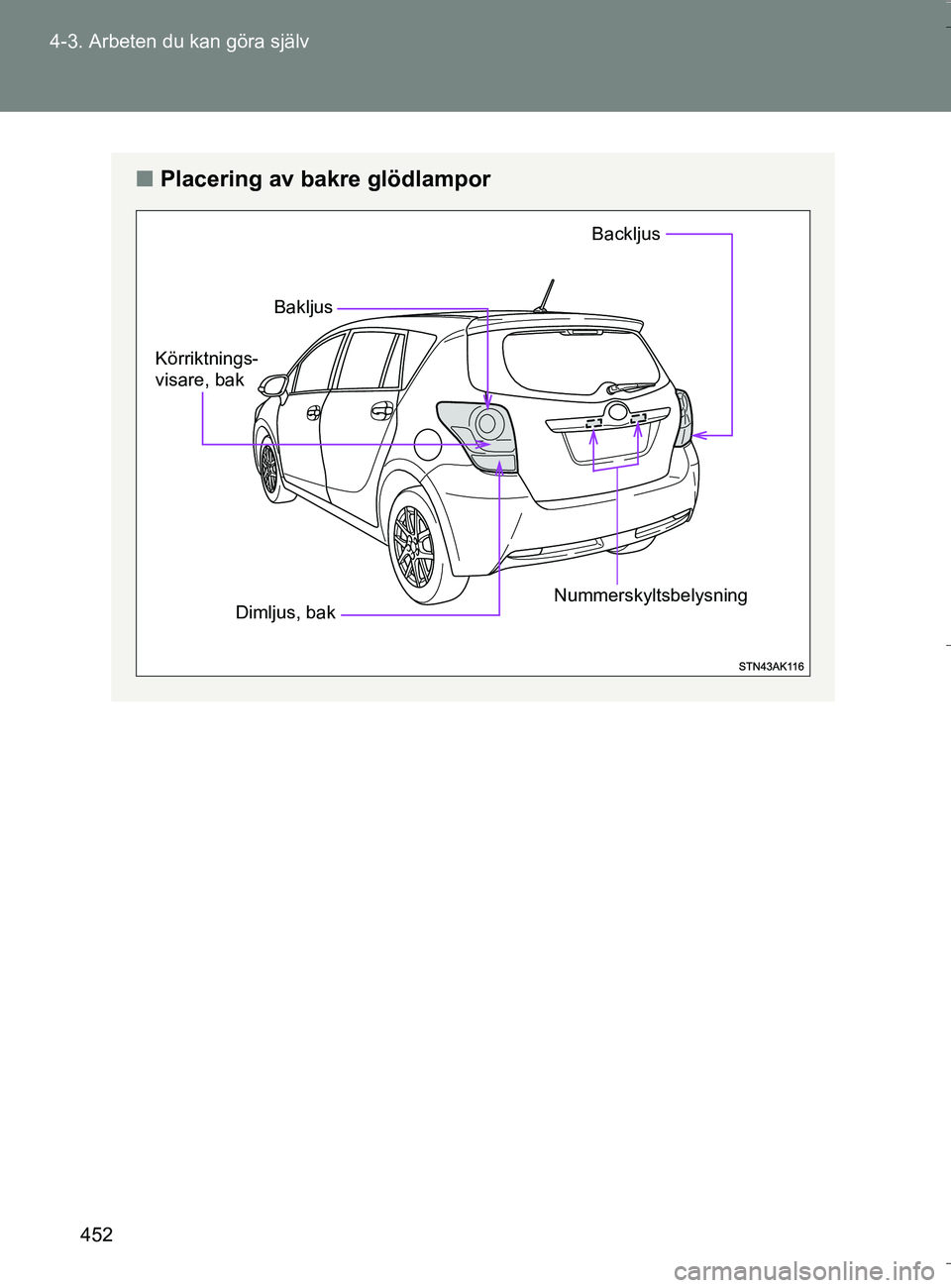

Placering av bakre glödlampor
Bakljus
Nummerskyltsbelysning
Körriktnings-
visare, bak
Backljus
Dimljus, bak
OM64590SE.book Page 452 Thursday, August 4, 2016 1:59 PM

453
4-3. Arbeten du kan göra själv
4
Underhåll och skötsel
OM64590SE

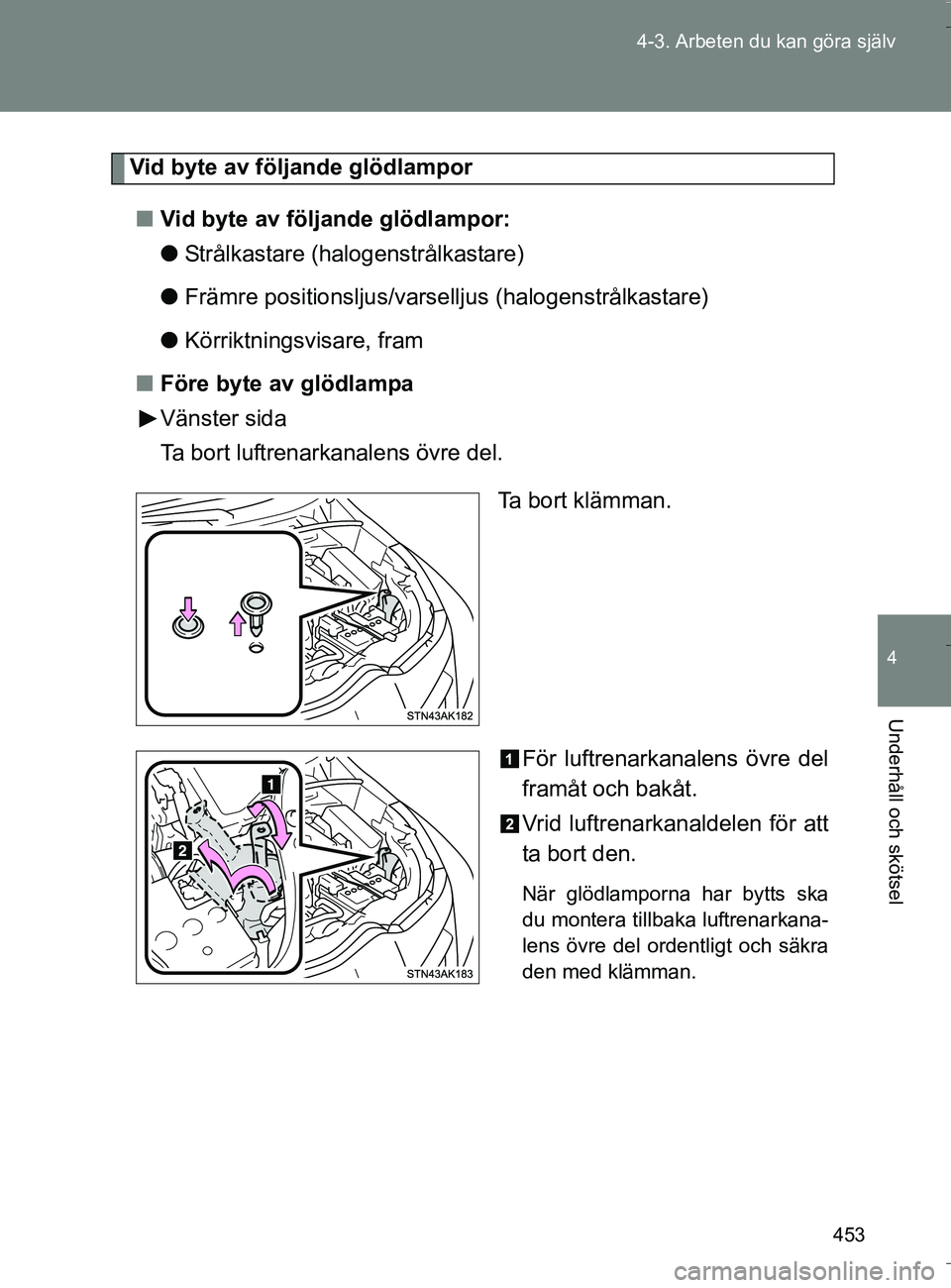

Vid byte av följande glödlampor
n Vid byte av följande glödlampor:
lStrålkastare (halogenstrålkastare)
l Främre positionsljus/varselljus (halogenstrålkastare)
l Körriktningsvisare, fram
n Före byte av glödlampa
Vänster sida
Ta bort luftrenarkanalens övre del.
Ta bort klämman.
För luftrenarkanalens övre del
framåt och bakåt.
Vrid luftrenarkanaldelen för att
ta bort den.
När glödlamporna har bytts ska
du montera tillbaka luftrenarkana-
lens övre del ordentligt och säkra
den med klämman.
OM64590SE.book Page 453 Thursday, August 4, 2016 1:59 PM

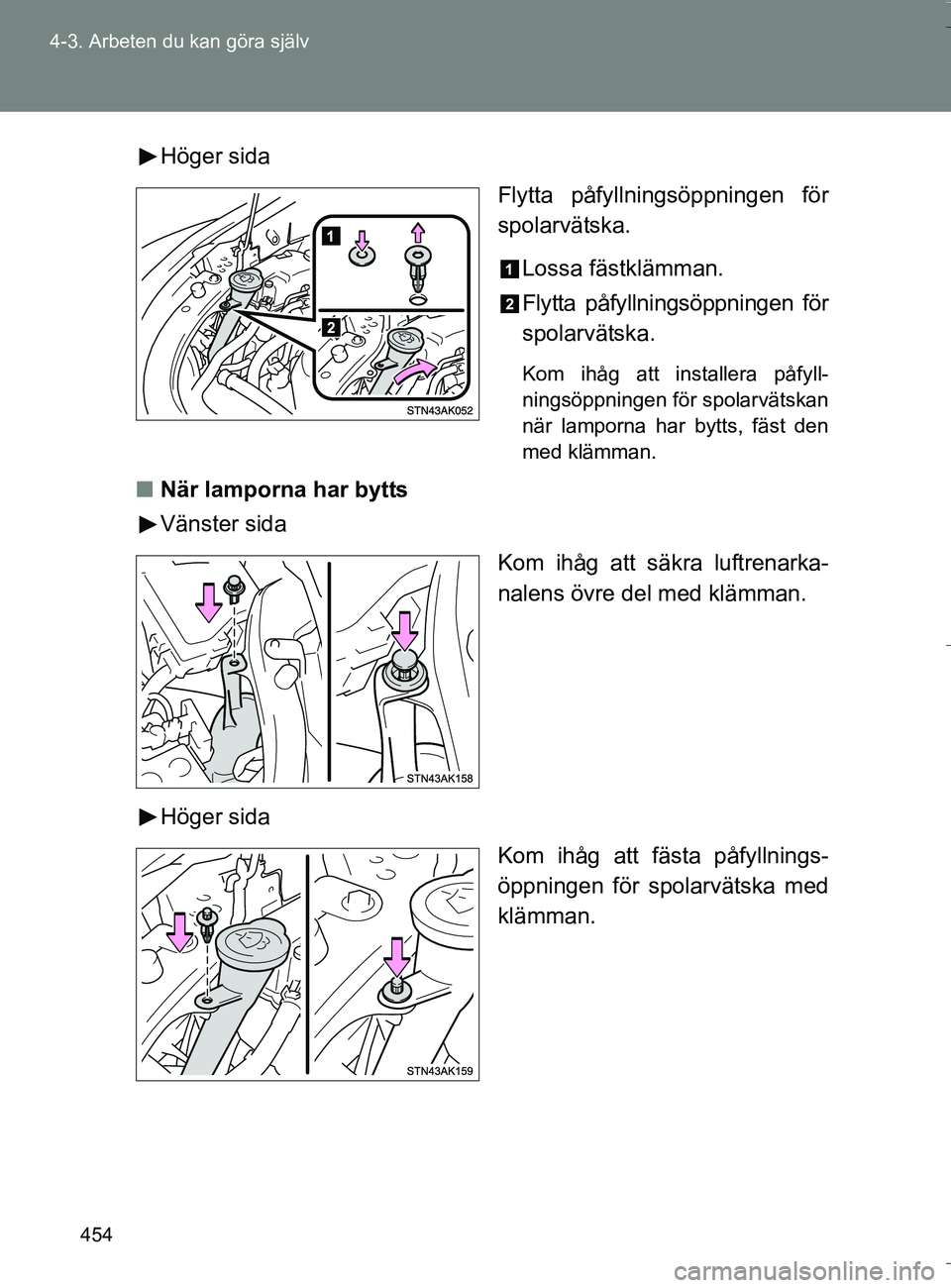

454
4-3. Arbeten du kan göra själv
OM64590SE
Höger sida
Flytta påfyllningsöppningen för
spolarvätska.
Lossa fästklämman.
Flytta påfyllningsöppningen för
spolarvätska.
Kom ihåg att installera påfyll-
ningsöppningen för spolarvätskan
när lamporna har bytts, fäst den
med klämman.
nNär lamporna har bytts
Vänster sida
Kom ihåg att säkra luftrenarka-
nalens övre del med klämman.
Höger sida Kom ihåg att fästa påfyllnings-
öppningen för spolarvätska med
klämman.
OM64590SE.book Page 454 Thursday, August 4, 2016 1:59 PM

455
4-3. Arbeten du kan göra själv
4
Underhåll och skötsel
OM64590SE

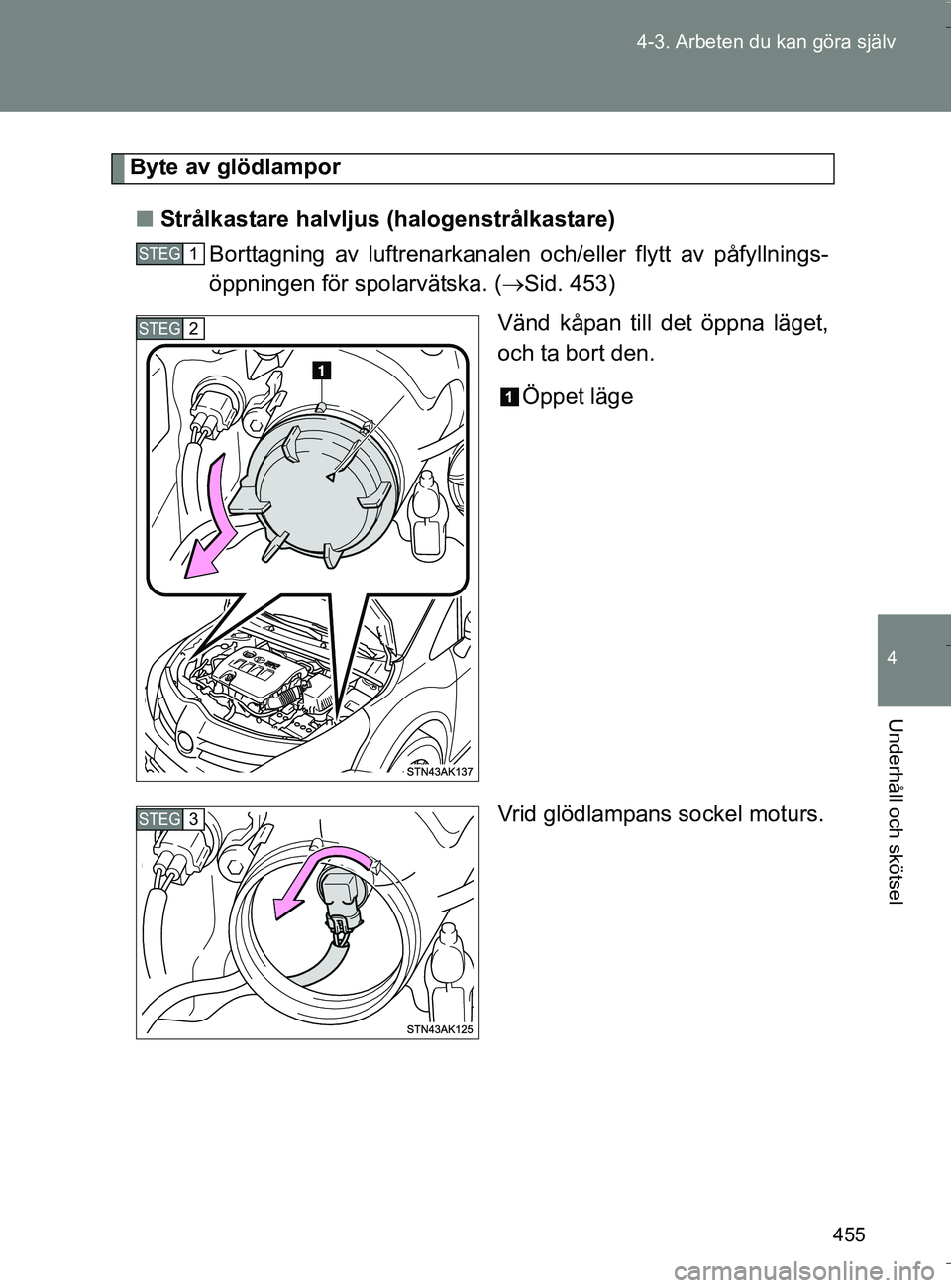

Byte av glödlampor
n Strålkastare halvljus (halogenstrålkastare)
Borttagning av luftrenarkanalen och/eller flytt av påfyllnings-
öppningen för spolarvätska. ( Sid. 453)
Vänd kåpan till det öppna läget,
och ta bort den.
Öppet läge
Vrid glödlampans sockel moturs.
STEG1
STEG2
STEG3
OM64590SE.book Page 455 Thursday, August 4, 2016 1:59 PM

456
4-3. Arbeten du kan göra själv
OM64590SE

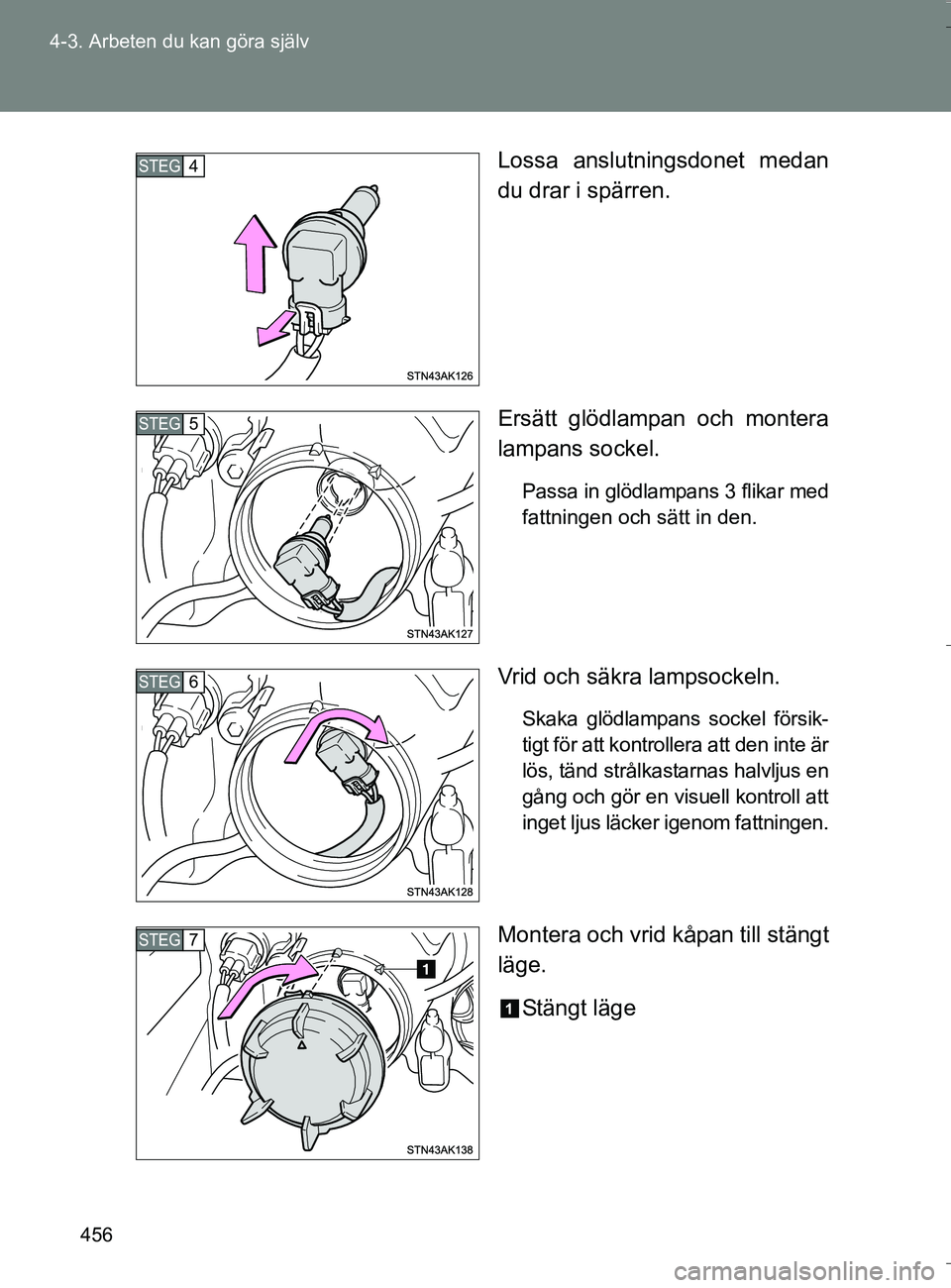

Lossa anslutningsdonet medan
du drar i spärren.
Ersätt glödlampan och montera
lampans sockel.
Passa in glödlampans 3 flikar med
fattningen och sätt in den.
Vrid och säkra lampsockeln.
Skaka glödlampans sockel försik-
tigt för att kontrollera att den inte är
lös, tänd strålkastarnas halvljus en
gång och gör en visuell kontroll att
inget ljus läcker igenom fattningen.
Montera och vrid kåpan till stängt
läge.
Stängt läge
STEG4
STEG5
STEG6
STEG7
OM64590SE.book Page 456 Thursday, August 4, 2016 1:59 PM

457
4-3. Arbeten du kan göra själv
4
Underhåll och skötsel
OM64590SE
När glödlampan har bytts ska luftrenarkanalen och/eller
påfyllningsöppningen för spolarvätskan sättas tillbaka i
ursprungsläget. (
ï‚®Sid. 453)

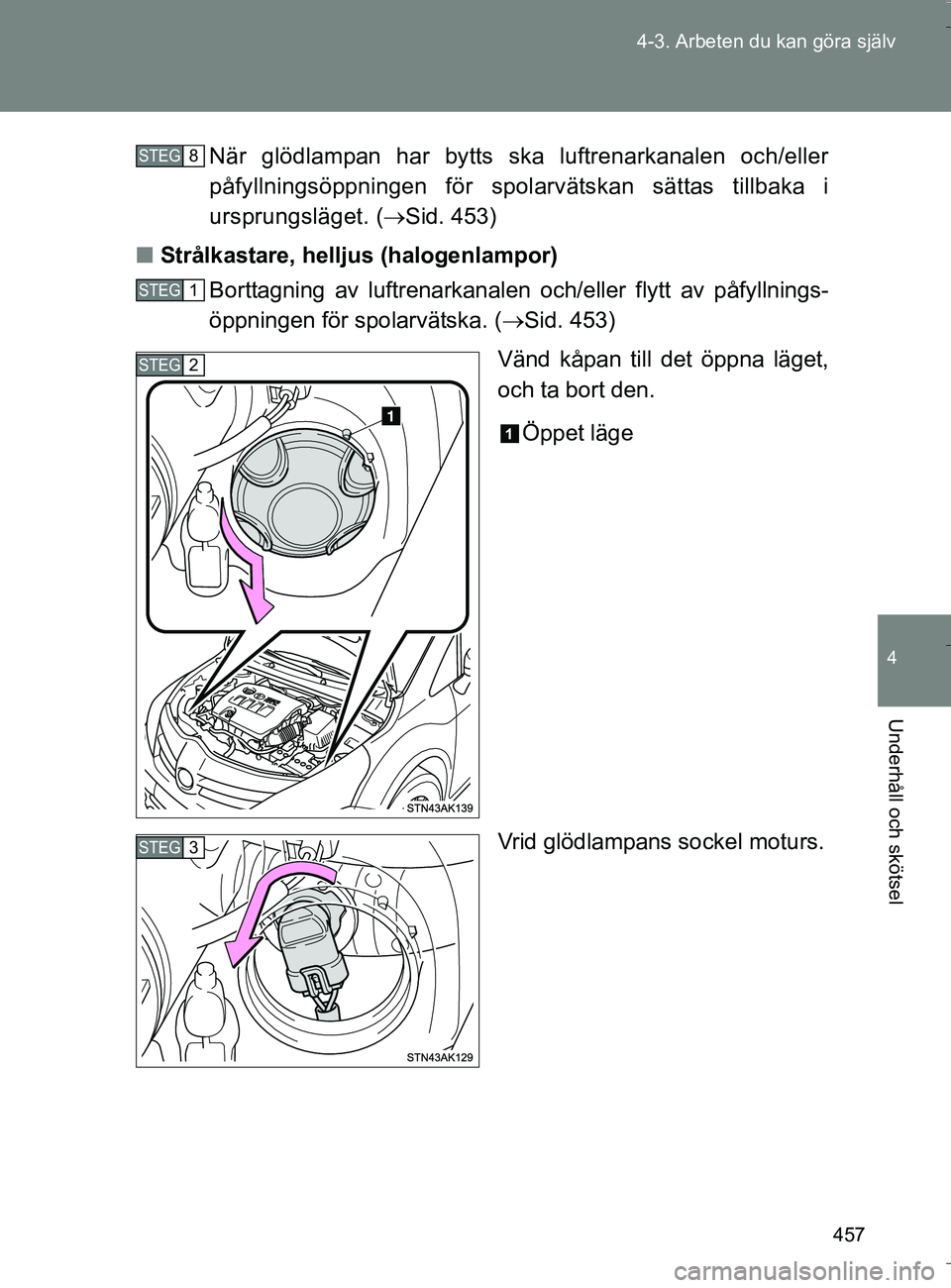

n Strålkastare, helljus (halogenlampor)
Borttagning av luftrenarkanalen och/eller flytt av påfyllnings-
öppningen för spolarvätska. ( Sid. 453)
Vänd kåpan till det öppna läget,
och ta bort den.
Öppet läge
Vrid glödlampans sockel moturs.
STEG8
STEG1
STEG2
STEG3
OM64590SE.book Page 457 Thursday, August 4, 2016 1:59 PM

458
4-3. Arbeten du kan göra själv
OM64590SE

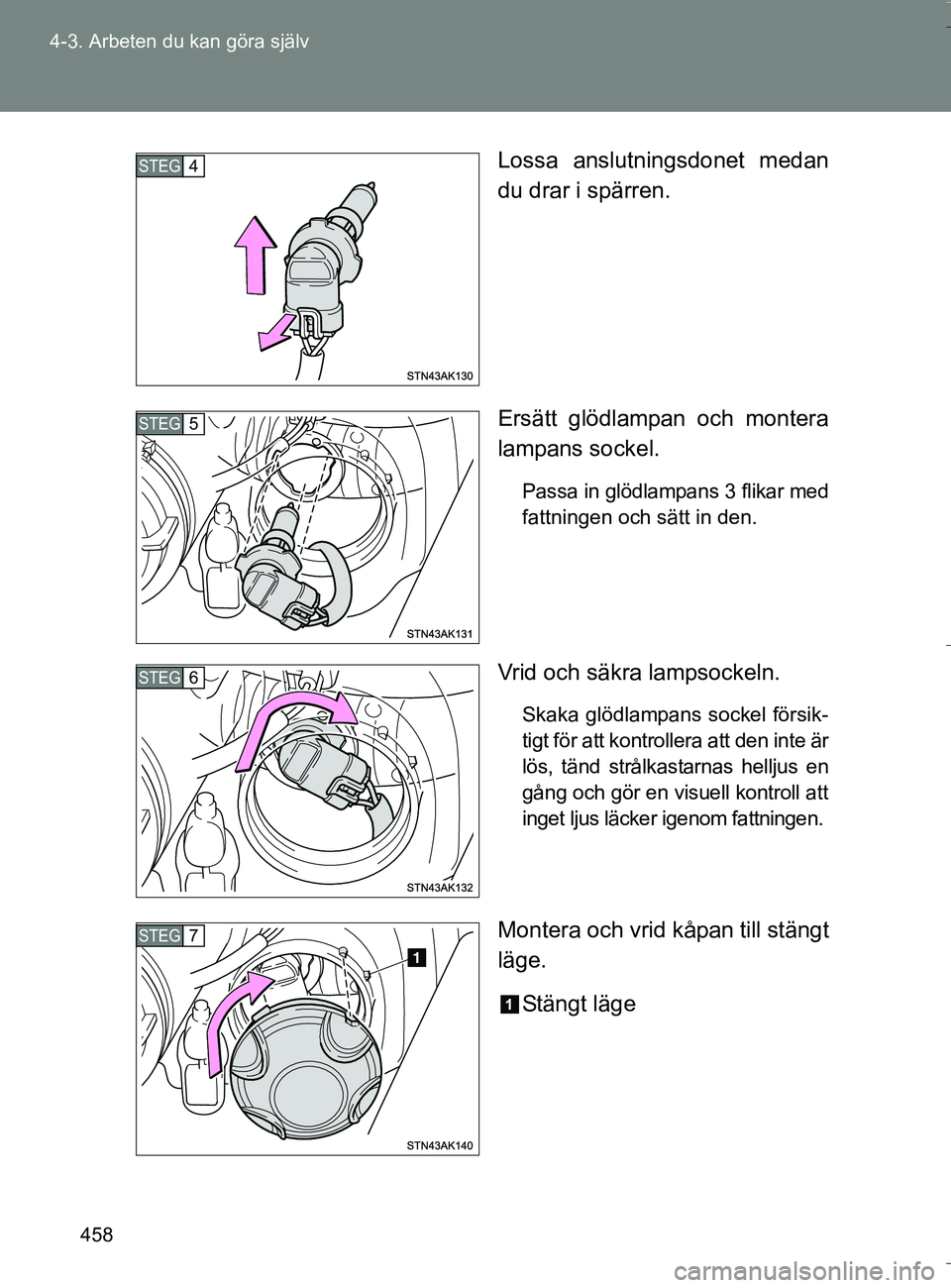

Lossa anslutningsdonet medan
du drar i spärren.
Ersätt glödlampan och montera
lampans sockel.
Passa in glödlampans 3 flikar med
fattningen och sätt in den.
Vrid och säkra lampsockeln.
Skaka glödlampans sockel försik-
tigt för att kontrollera att den inte är
lös, tänd strålkastarnas helljus en
gång och gör en visuell kontroll att
inget ljus läcker igenom fattningen.
Montera och vrid kåpan till stängt
läge.
Stängt läge
STEG4
STEG5
STEG6
STEG7
OM64590SE.book Page 458 Thursday, August 4, 2016 1:59 PM

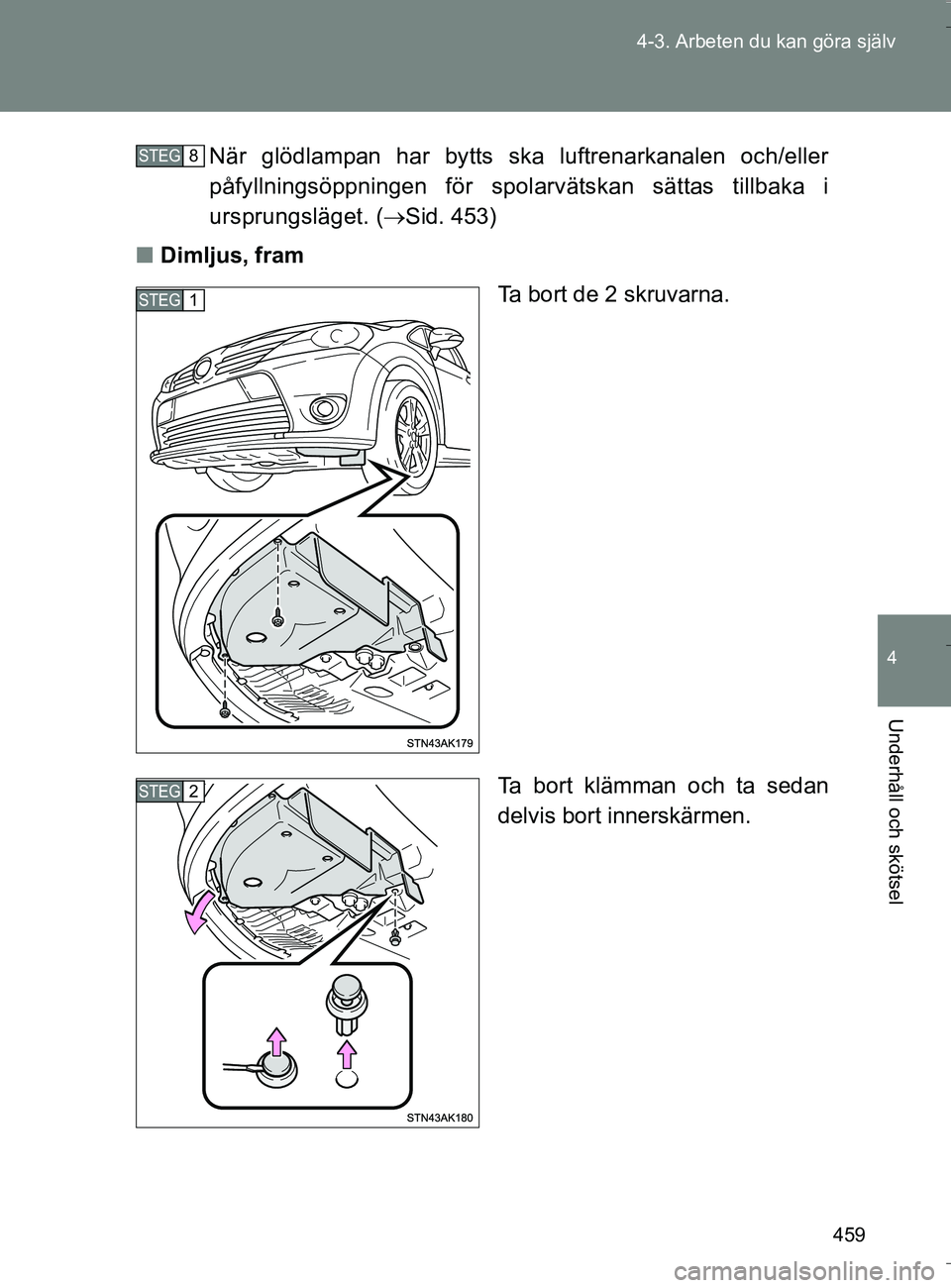

459
4-3. Arbeten du kan göra själv
4
Underhåll och skötsel
OM64590SE
När glödlampan har bytts ska luftrenarkanalen och/eller
påfyllningsöppningen för spolarvätskan sättas tillbaka i
ursprungsläget. (
ï‚®Sid. 453)
n Dimljus, fram
Ta bort de 2 skruvarna.
Ta bort klämman och ta sedan
delvis bort innerskärmen.
STEG8
STEG1
STEG2
OM64590SE.book Page 459 Thursday, August 4, 2016 1:59 PM

460
4-3. Arbeten du kan göra själv
OM64590SE

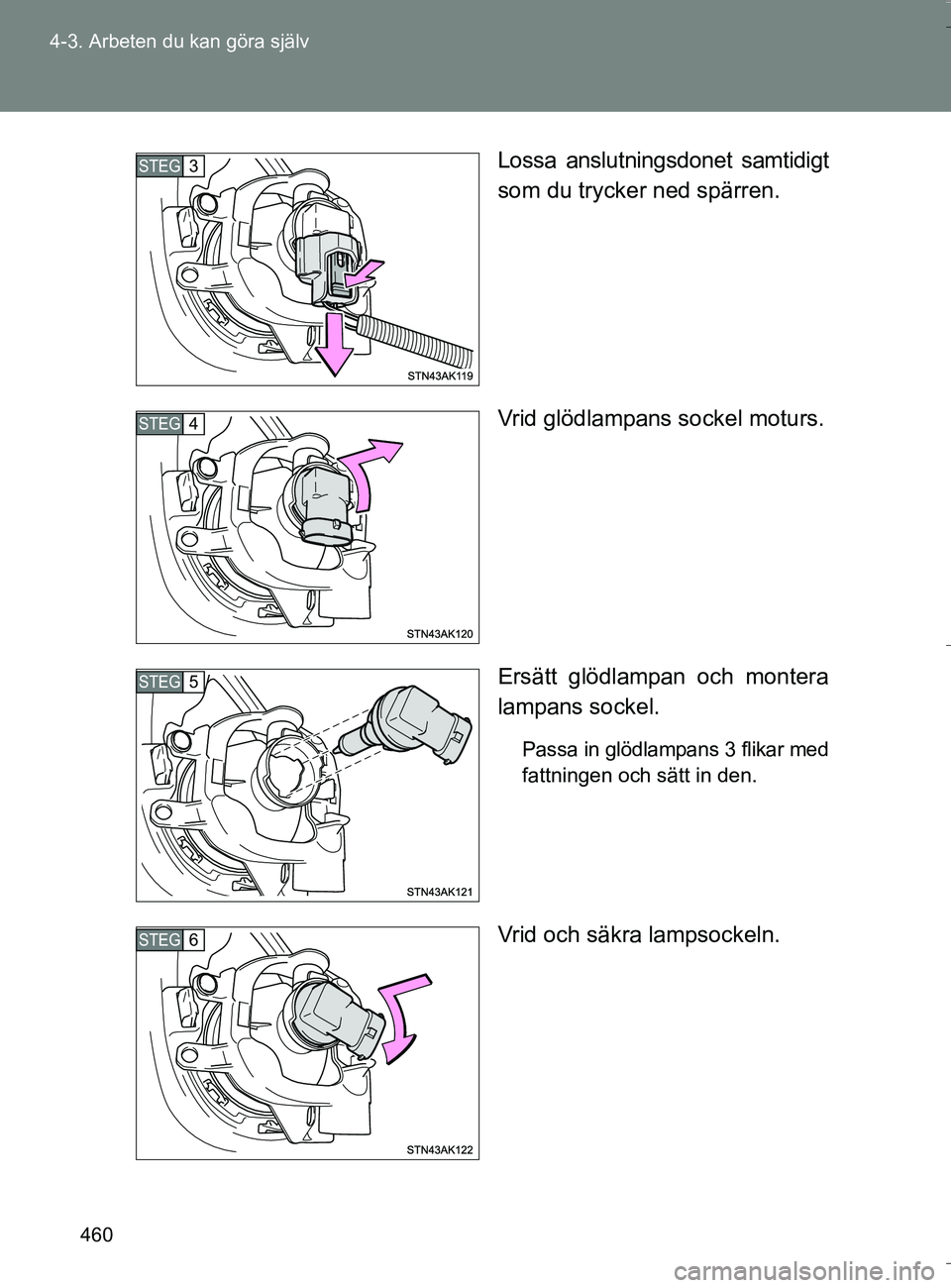

Lossa anslutningsdonet samtidigt
som du trycker ned spärren.
Vrid glödlampans sockel moturs.
Ersätt glödlampan och montera
lampans sockel.
Passa in glödlampans 3 flikar med
fattningen och sätt in den.
Vrid och säkra lampsockeln.
STEG3
STEG4
STEG5
STEG6
