TOYOTA VERSO 2016 Bruksanvisningar (in Swedish)

441
4-3. Arbeten du kan göra själv
4
Underhåll och skötsel
OM64590SE

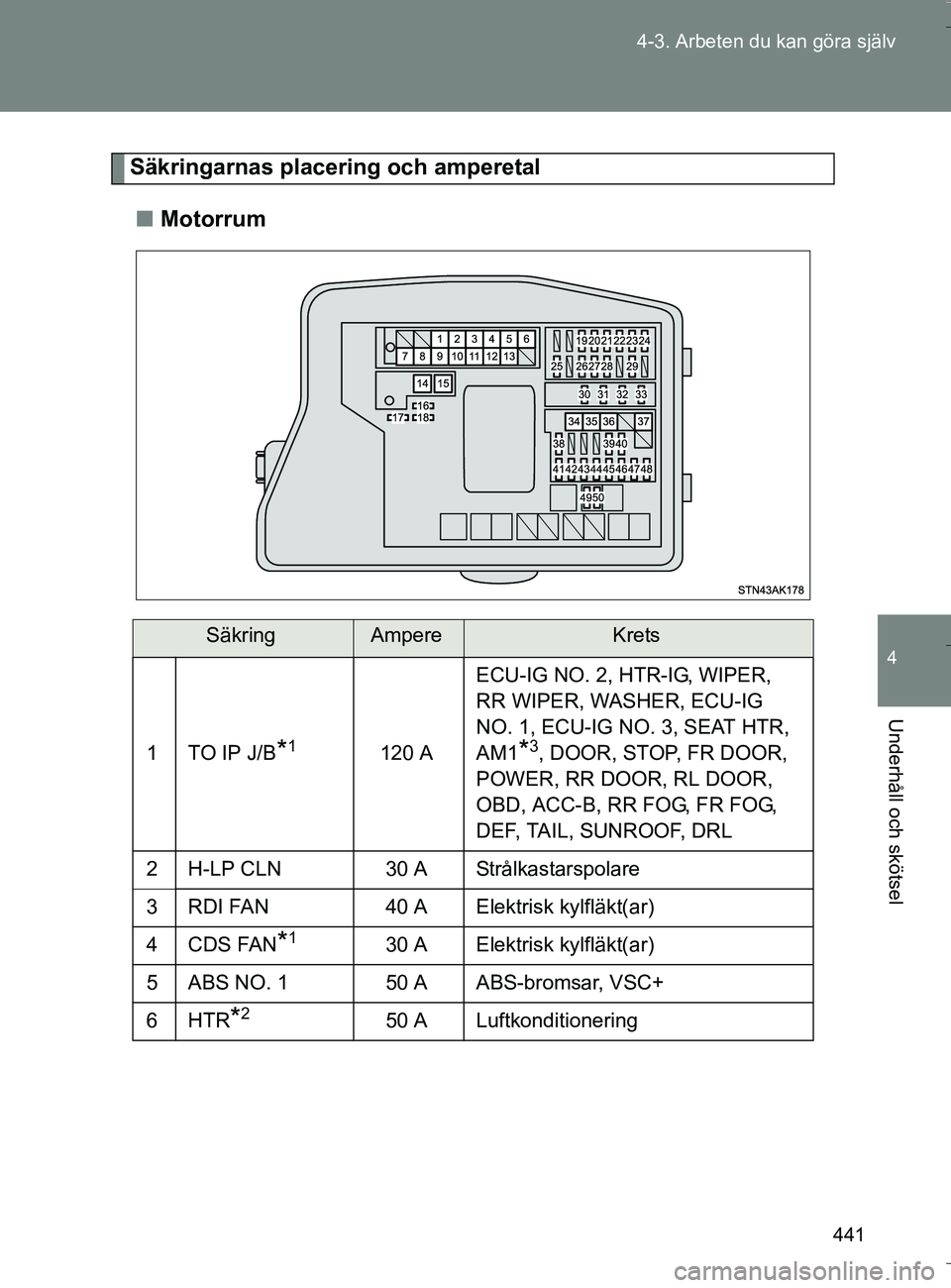

Säkringarnas placering och amperetal
n Motorrum
SäkringAmpereKrets
1TO IP J/B*1120 A ECU-IG NO. 2, HTR-IG, WIPER,
RR WIPER, WASHER, ECU-IG
NO. 1, ECU-IG NO. 3, SEAT HTR,
AM1*3, DOOR, STOP, FR DOOR,
POWER, RR DOOR, RL DOOR,
OBD, ACC-B, RR FOG, FR FOG,
DEF, TAIL, SUNROOF, DRL
2H-LP CLN30 A Strålkastarspolare
3RDI FAN40 A Elektrisk kylfläkt(ar)
4CDS FAN*130 A Elektrisk kylfläkt(ar)
5 ABS NO. 1 50 A ABS-bromsar, VSC+
6HTR
*250 A Luftkonditionering
OM64590SE.book Page 441 Thursday, August 4, 2016 1:59 PM

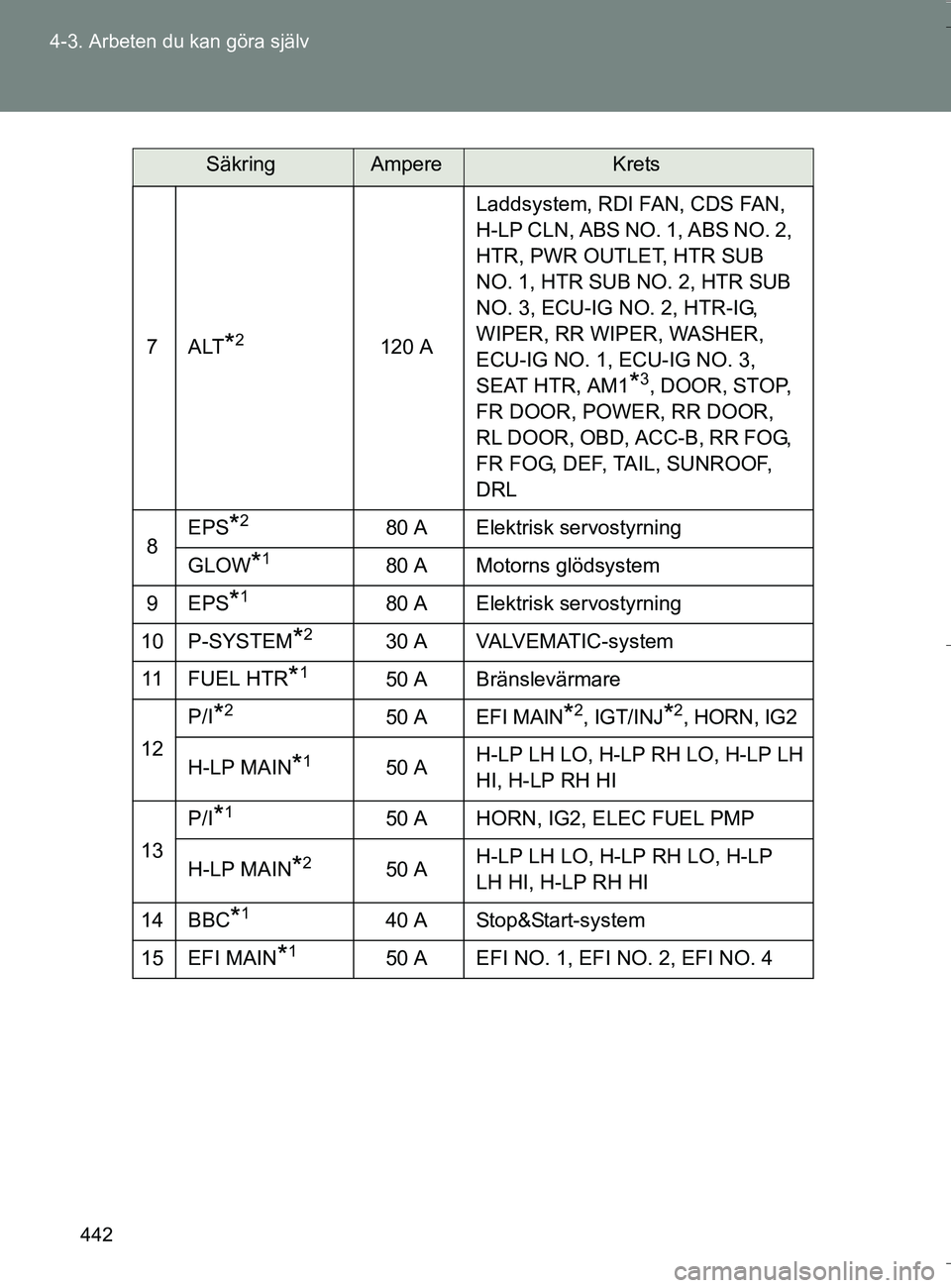

442
4-3. Arbeten du kan göra själv
OM64590SE
7ALT*2120 A
Laddsystem, RDI FAN, CDS FAN,
H-LP CLN, ABS NO. 1, ABS NO. 2,
HTR, PWR OUTLET, HTR SUB
NO. 1, HTR SUB NO. 2, HTR SUB
NO. 3, ECU-IG NO. 2, HTR-IG,
WIPER, RR WIPER, WASHER,
ECU-IG NO. 1, ECU-IG NO. 3,
SEAT HTR, AM1
*3, DOOR, STOP,
FR DOOR, POWER, RR DOOR,
RL DOOR, OBD, ACC-B, RR FOG,
FR FOG, DEF, TAIL, SUNROOF,
DRL
8 EPS
*280 A Elektrisk servostyrning
GLOW
*180 A Motorns glödsystem
9EPS
*180 A Elektrisk servostyrning
10 P-SYSTEM
*230 A VALVEMATIC-system
11 F U E L H T R
*150 A Bränslevärmare
12 P/I
*250 A EFI MAIN*2, IGT/INJ*2, HORN, IG2
H-LP MAIN
*150 A H-LP LH LO, H-LP RH LO, H-LP LH
HI, H-LP RH HI
13 P/I
*150 A HORN, IG2, ELEC FUEL PMP
H-LP MAIN
*250 A H-LP LH LO, H-LP RH LO, H-LP
LH HI, H-LP RH HI
14 BBC
*140 A Stop&Start-system
15 EFI MAIN
*150 A EFI NO. 1, EFI NO. 2, EFI NO. 4
SäkringAmpereKrets
OM64590SE.book Page 442 Thursday, August 4, 2016 1:59 PM

443
4-3. Arbeten du kan göra själv
4
Underhåll och skötsel
OM64590SE
16 SPARE
10 A Reservsäkring
17 SPARE 30 A Reservsäkring
18 SPARE 20 A Reservsäkring
19 EFI MAIN
NO. 2
*17,5 A Flerpunktsinsprutning/sekventiell
flerpunktsinsprutning
20 ECU-B2 10 A Elektroniskt lås- och startsystem,
luftkonditionering, elfönsterhissar,
gateway ECU
21 D.C.C SHORT Ingen krets
22 ECU-B 10 A Instrument och mä
tare, batteri,
styrsensor, dubbelsidigt låssystem,
fjärrkontroll, elektroniskt lås- och
startsystem
23 RAD NO. 1
*220 A Ljudanläggning
24 DOME 10 A Bagagerumsbelysning, sminkspe-
gelbelysning, entrébelysning,
läslampor/kupébelysning,
golvbelysning
25 AM2 NO. 2 7,5 A Startsystem
26 TURN-HAZ 10 A Körriktningsvisare, varningsblinkers
27 ETCS
*210 A Elektronisk gasspjällreglering
28 AM2 30 A Startsystem
29 STRG LOCK 20 A Rattlåssystem
30 IGT/INJ
*215 A Flerpunktsinsprutning/sekventiell
flerpunktsinsprutning
SäkringAmpereKrets
OM64590SE.book Page 443 Thursday, August 4, 2016 1:59 PM

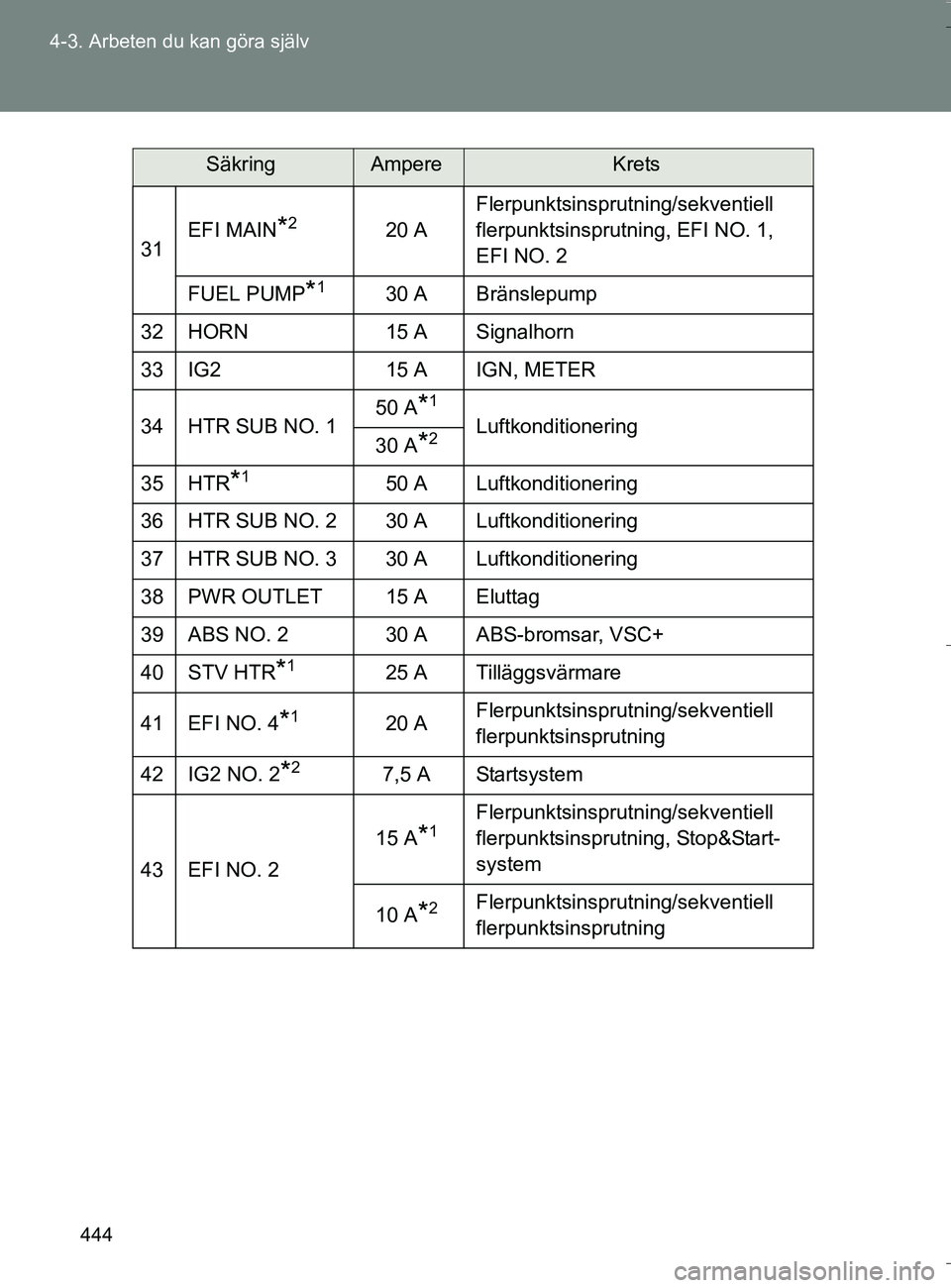

444
4-3. Arbeten du kan göra själv
OM64590SE
31
EFI MAIN*220 A Flerpunktsinsprutning/sekventiell
flerpunktsinsprutning, EFI NO. 1,
EFI NO. 2
FUEL PUMP
*130 A Bränslepump
32 HORN 15 A Signalhorn
33 IG2 15 A IGN, METER
34 HTR SUB NO. 1 50 A
*1
Luftkonditionering
30 A*2
35 HTR*150 A Luftkonditionering
36 HTR SUB NO. 2 30 A Luftkonditionering
37 HTR SUB NO. 3 30 A Luftkonditionering
38PWR OUTLET15 AEluttag
39 ABS NO. 2 30 A ABS-bromsar, VSC+
40 STV HTR
*125 A Tilläggsvärmare
41 EFI NO. 4
*120 A Flerpunktsinsprutning/sekventiell
flerpunktsinsprutning
42 IG2 NO. 2
*27,5 A Startsystem
43 EFI NO. 2 15 A
*1Flerpunktsinsprutning/sekventiell
flerpunktsinsprutning, Stop&Start-
system
10 A
*2Flerpunktsinsprutning/sekventiell
flerpunktsinsprutning
SäkringAmpereKrets
OM64590SE.book Page 444 Thursday, August 4, 2016 1:59 PM

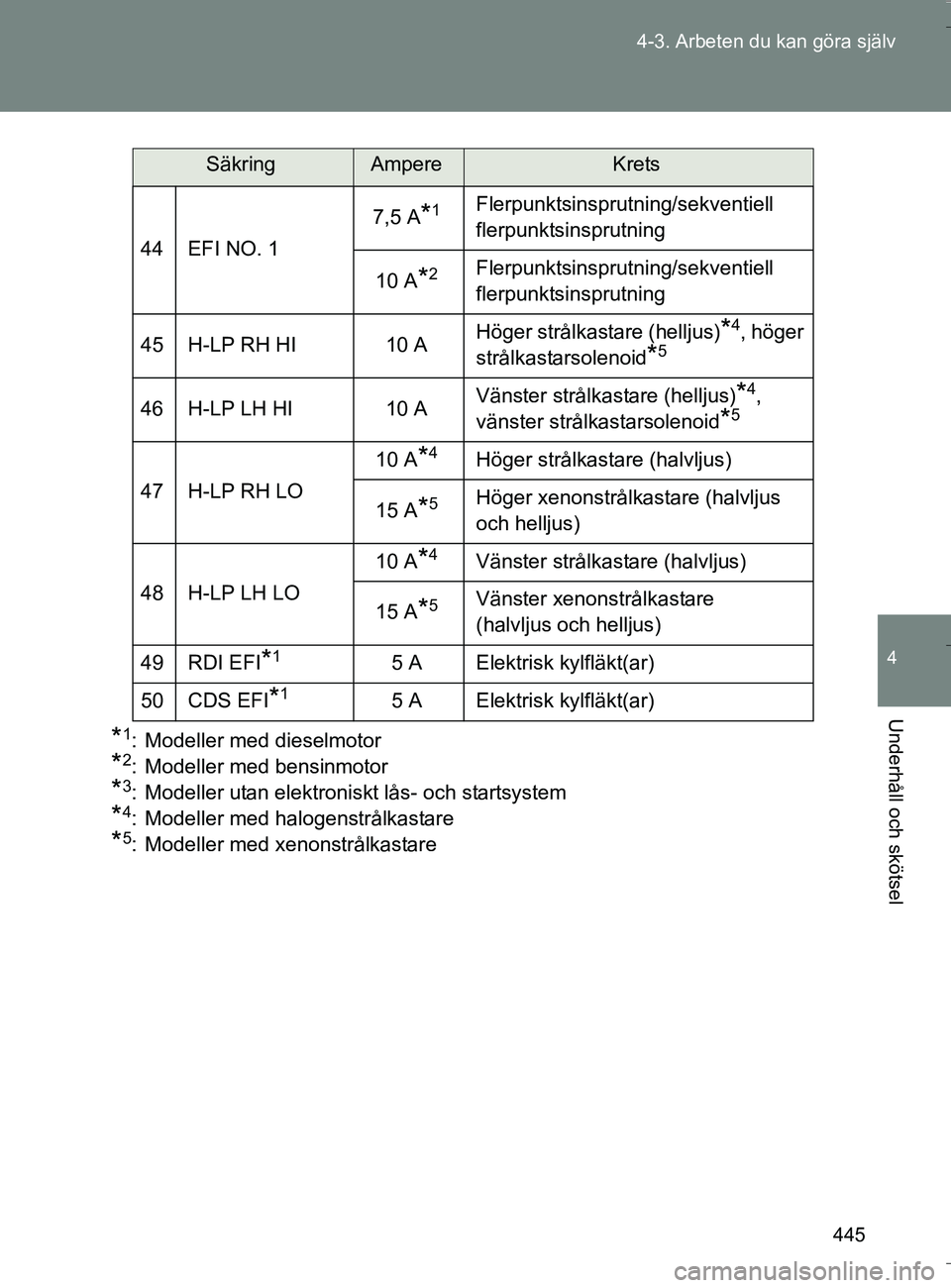

445
4-3. Arbeten du kan göra själv
4
Underhåll och skötsel
OM64590SE
*1: Modeller med dieselmotor
*2: Modeller med bensinmotor
*3: Modeller utan elektroniskt lås- och startsystem
*4: Modeller med halogenstrålkastare
*5: Modeller med xenonstrålkastare
44 EFI NO. 1
7,5 A
*1Flerpunktsinsprutning/sekventiell
flerpunktsinsprutning
10 A*2Flerpunktsinsprutning/sekventiell
flerpunktsinsprutning
45 H-LP RH HI 10 A Höger strålkastare (helljus)
*4, höger
strålkastarsolenoid
*5
46 H-LP LH HI 10 A Vänster strålkastare (helljus)*4,
vänster strålkastarsolenoid
*5
47 H-LP RH LO 10 A
*4Höger strålkastare (halvljus)
15 A
*5Höger xenonstrålkastare (halvljus
och helljus)
48 H-LP LH LO 10 A
*4Vänster strålkastare (halvljus)
15 A
*5Vänster xenonstrålkastare
(halvljus och helljus)
49 RDI EFI
*15 A Elektrisk kylfläkt(ar)
50 CDS EFI
*15 A Elektrisk kylfläkt(ar)
SäkringAmpereKrets
OM64590SE.book Page 445 Thursday, August 4, 2016 1:59 PM

446
4-3. Arbeten du kan göra själv
OM64590SE
n

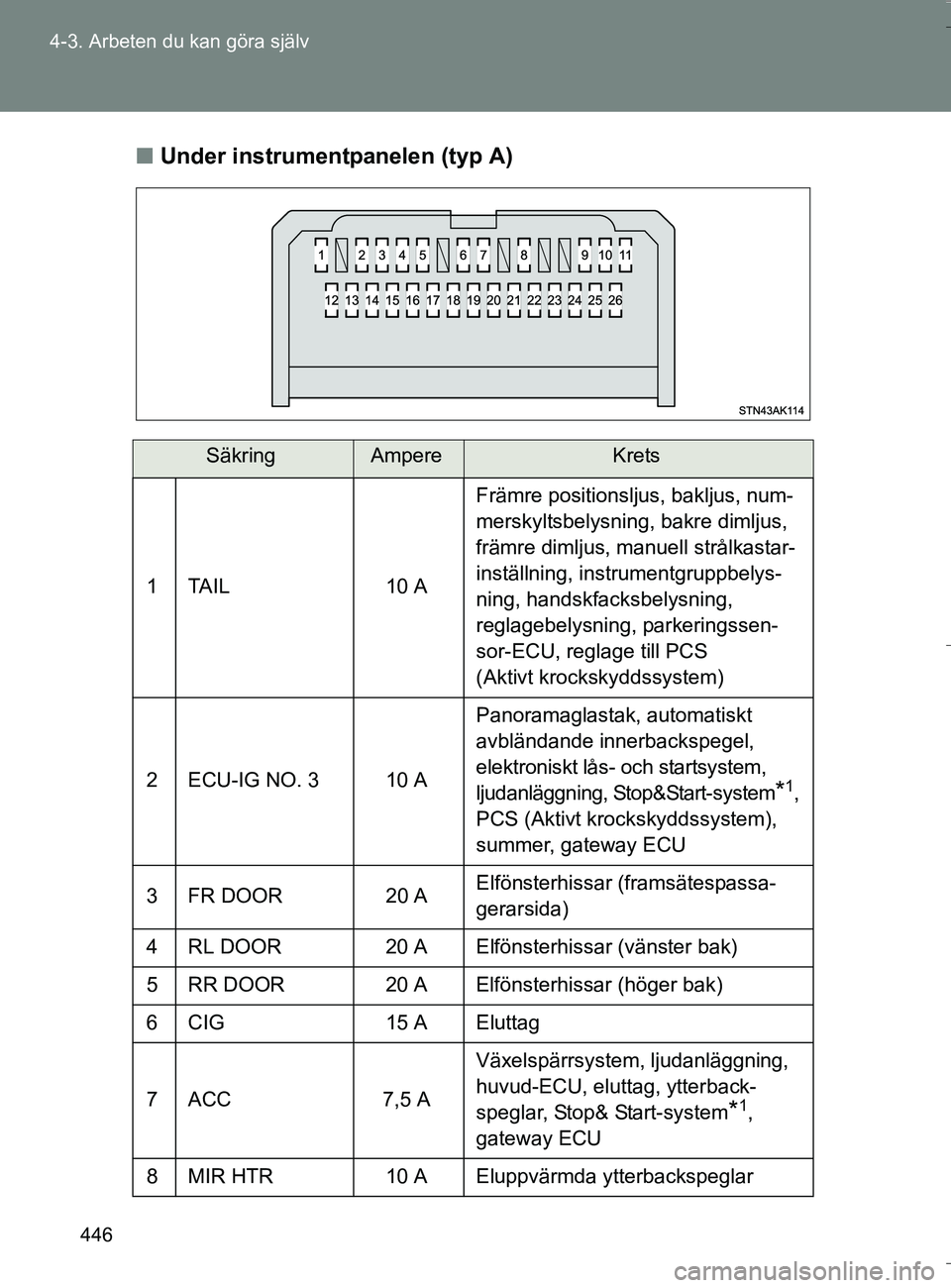

Under instrumentpanelen (typ A)
SäkringAmpereKrets
1TAIL 10 A Främre positionsljus, bakljus, num-
merskyltsbelysning, bakre dimljus,
främre dimljus, manuell strålkastar-
inställning, instrumentgruppbelys-
ning, handskfacksbelysning,
reglagebelysning, parkeringssen-
sor-ECU, reglage till PCS
(Aktivt krockskyddssystem)
2 ECU-IG NO. 3 10 A Panoramaglastak, automatiskt
avbländande innerbackspegel,
elektroniskt lås- och startsystem,
ljudanläggning, Stop&Start-system
*1,
PCS (Aktivt krockskyddssystem),
summer, gateway ECU
3 FR DOOR 20 A Elfönsterhissar (framsätespassa-
gerarsida)
4 RL DOOR 20 A Elfönsterhissar (vänster bak)
5 RR DOOR 20 A Elfönsterhissar (höger bak)
6 CIG 15 A Eluttag
7ACC 7,5AVäxelspärrsystem, ljudanläggning,
huvud-ECU, eluttag, ytterback-
speglar, Stop& Start-system
*1,
gateway ECU
8 MIR HTR 10 A Eluppvärmda ytterbackspeglar
OM64590SE.book Page 446 Thursday, August 4, 2016 1:59 PM

447
4-3. Arbeten du kan göra själv
4
Underhåll och skötsel
OM64590SE
9 RR FOG
7,5 A Dimljus, bak
10 IGN 7,5 ARattlåssystem, krockkuddesystem,
flerpunktsinsprutning/sekventiell
flerpunktsinsprutning, startsystem,
gateway ECU
11 M E T E R 7 , 5 AInstrument och mätare, Stopp&
Start-system
*1
12 SEAT HTR 15 A Stolvärme
13 HTR-IG 10 A Luftkonditioneringssystem,
tilläggsvärmare
14 WIPER 25 A Vindrutetorkare, vindrutetorkare
med regnsensor
15 RR WIPER 15 A Bakrutetorkare
16 WASHER 15 A Spolare till vindruta och bakruta
17 ECU-IG NO. 1 10 A Huvud-ECU kaross
*2, elektrisk(a)
kylfläkt(ar), växelspärr, ABS-
bromsar, styrsensor, girhastighets-
sensor, VSC+, strålkastarrengöring,
SEQUENTIAL strömbrytare,
automatisk höjdinställning av strål-
kastarna, elektrisk servostyrning,
däcktryckvarningssystem
18 ECU-IG NO. 2 10 A Backljus, laddningssystem
*2,
varningsblinkers, eluppvärmd
bakruta, indikator till ”PASSENGER
AIRBAG”, luftkonditioneringssystem,
indikator till Toyota parkeringssensor,
reglage till Toyota parkeringssensor,
batteri
SäkringAmpereKrets
OM64590SE.book Page 447 Thursday, August 4, 2016 1:59 PM

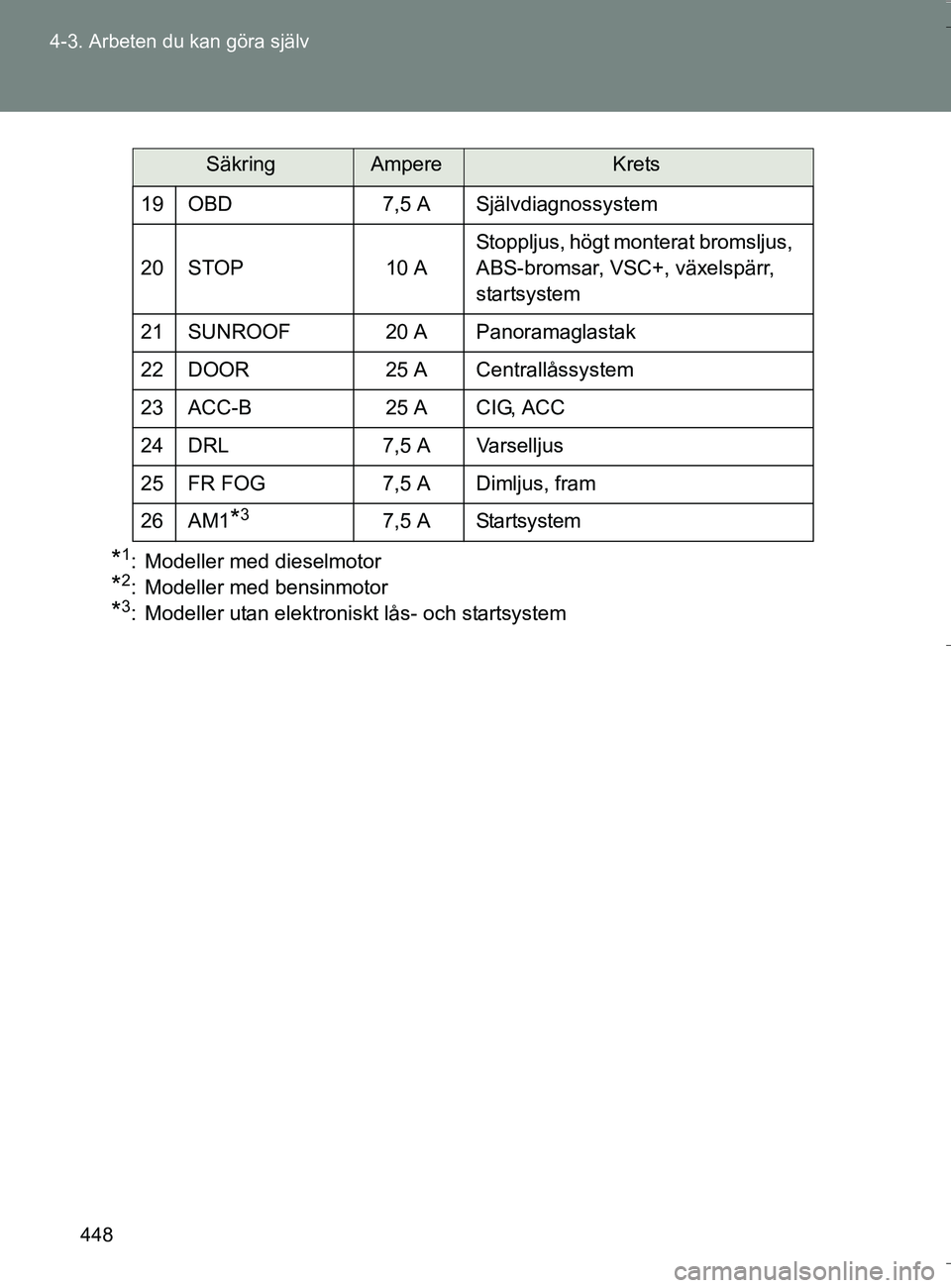

448
4-3. Arbeten du kan göra själv
OM64590SE
*1: Modeller med dieselmotor
*2: Modeller med bensinmotor
*3: Modeller utan elektroniskt lås- och startsystem
19 OBD 7,5 A Självdiagnossystem
20 STOP 10 A
Stoppljus, högt monterat bromsljus,
ABS-bromsar, VSC+, växelspärr,
startsystem
21 SUNROOF 20 A Panoramaglastak
22 DOOR 25 A Centrallåssystem
23 ACC-B 25 A CIG, ACC
24 DRL 7,5 A Varselljus
25 FR FOG 7,5 A Dimljus, fram
26 AM1
*37,5 A Startsystem
SäkringAmpereKrets
OM64590SE.book Page 448 Thursday, August 4, 2016 1:59 PM

449
4-3. Arbeten du kan göra själv
4
Underhåll och skötsel
OM64590SE
n

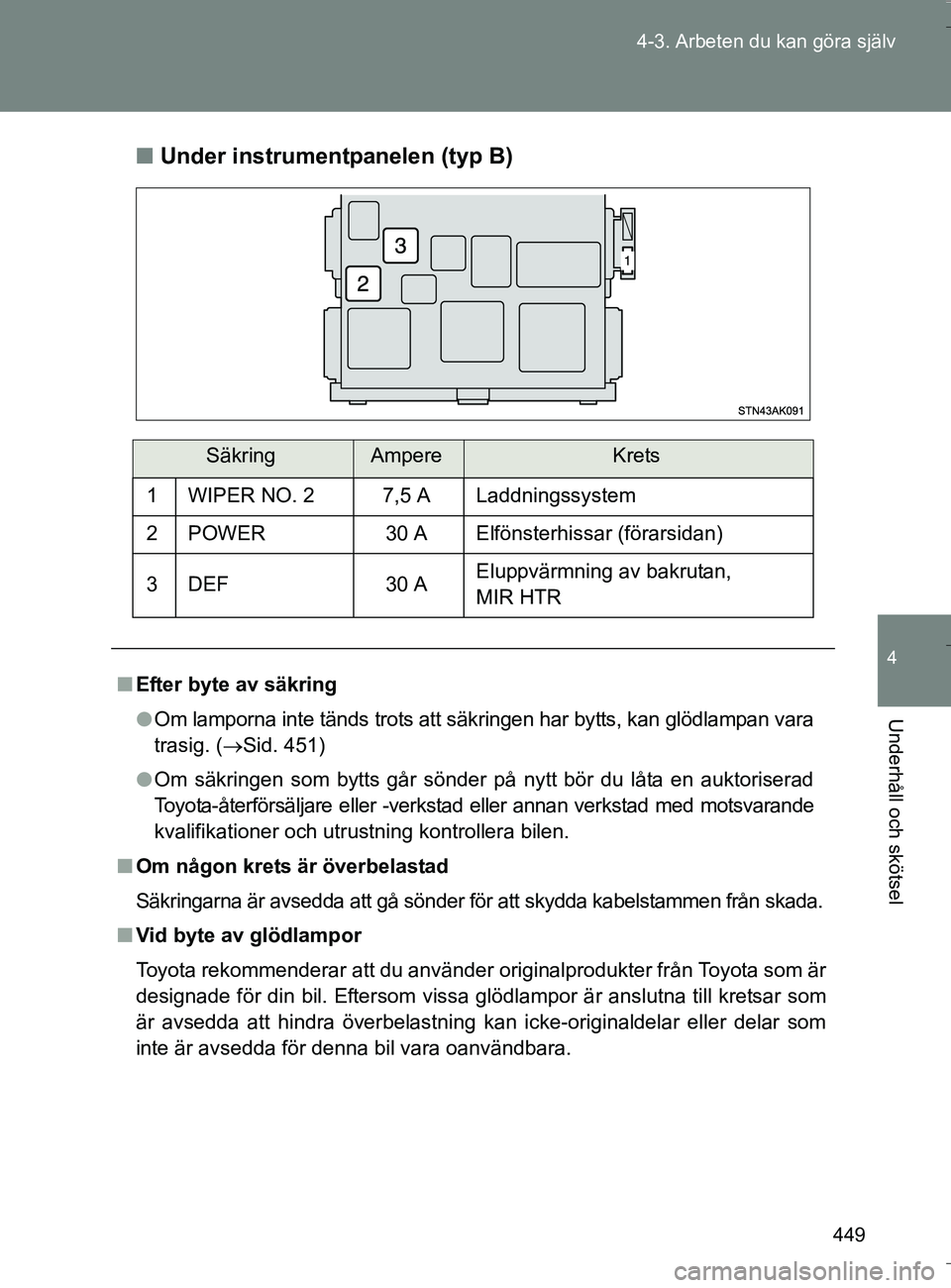

Under instrumentpanelen (typ B)
SäkringAmpereKrets
1 WIPER NO. 2 7,5 A Laddningssystem
2 POWER 30 A Elfönsterhissar (förarsidan)
3DEF 30 AEluppvärmning av bakrutan,
MIR HTR
n Efter byte av säkring
l Om lamporna inte tänds trots att säkringen har bytts, kan glödlampan vara
trasig. ( Sid. 451)
l Om säkringen som bytts går sönder på nytt bör du låta en auktoriserad
Toyota-återförsäljare eller -verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera bilen.
n Om någon krets är överbelastad
Säkringarna är avsedda att gå sönder för att skydda kabelstammen från skada.
n Vid byte av glödlampor
Toyota rekommenderar att du använder originalprodukter från Toyota som är
designade för din bil. Eftersom vissa glödlampor är anslutna till kretsar som
är avsedda att hindra överbelastning kan icke-originaldelar eller delar som
inte är avsedda för denna bil vara oanvändbara.
OM64590SE.book Page 449 Thursday, August 4, 2016 1:59 PM

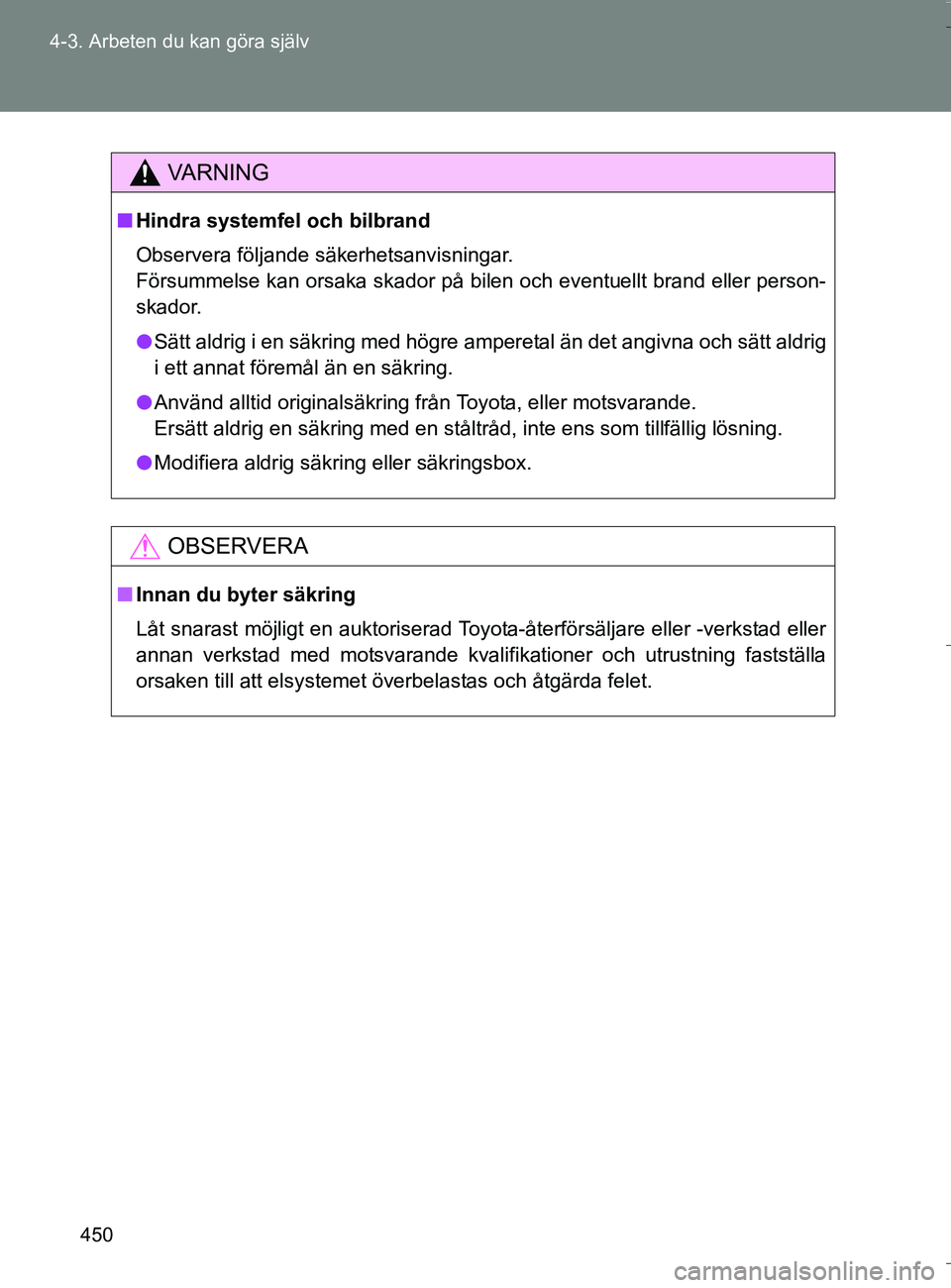

450
4-3. Arbeten du kan göra själv
OM64590SE
VA R N I N G
n
Hindra systemfel och bilbrand
Observera följande säkerhetsanvisningar.
Försummelse kan orsaka skador på bilen och eventuellt brand eller person-
skador.
l Sätt aldrig i en säkring med högre amperetal än det angivna och sätt aldrig
i ett annat föremål än en säkring.
l Använd alltid originalsäkring från Toyota, eller motsvarande.
Ersätt aldrig en säkring med en ståltråd, inte ens som tillf\
ällig lösning.
l Modifiera aldrig säkring eller säkringsbox.
OBSERVERA
nInnan du byter säkring
Låt snarast möjligt en auktoriserad Toyota-återförsäljare eller -verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning fastställa
orsaken till att elsystemet överbelastas och åtgärda felet.
