TOYOTA VERSO 2017 Manual del propietario (in Spanish)

491
4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
VERSO_ES_OM64604S

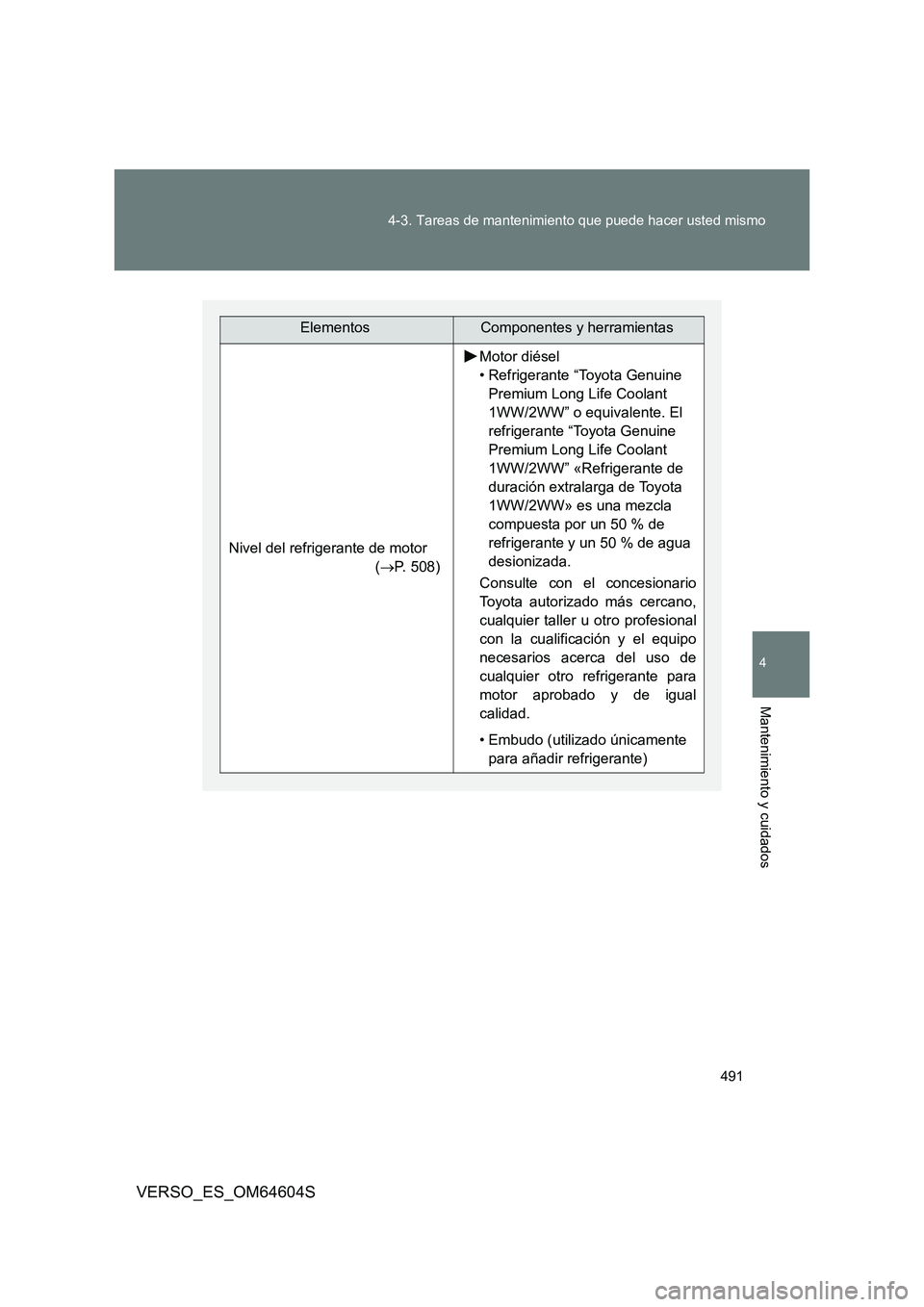

ElementosComponentes y herramientas
Nivel del refrigerante de motor
( P. 508)
Motor diésel
• Refrigerante “Toyota Genuine
Premium Long Life Coolant
1WW/2WW” o equivalente. El
refrigerante “Toyota Genuine
Premium Long Life Coolant
1WW/2WW” «Refrigerante de
duración extralarga de Toyota
1WW/2WW» es una mezcla
compuesta por un 50 % de
refrigerante y un 50 % de agua
desionizada.
Consulte con el concesionario
Toyota autorizado más cercano,
cualquier taller u otro profesional
con la cualificación y el equipo
necesarios acerca del uso de
cualquier otro refrigerante para
motor aprobado y de igual
calidad.
• Embudo (utilizado únicamente
para añadir refrigerante)

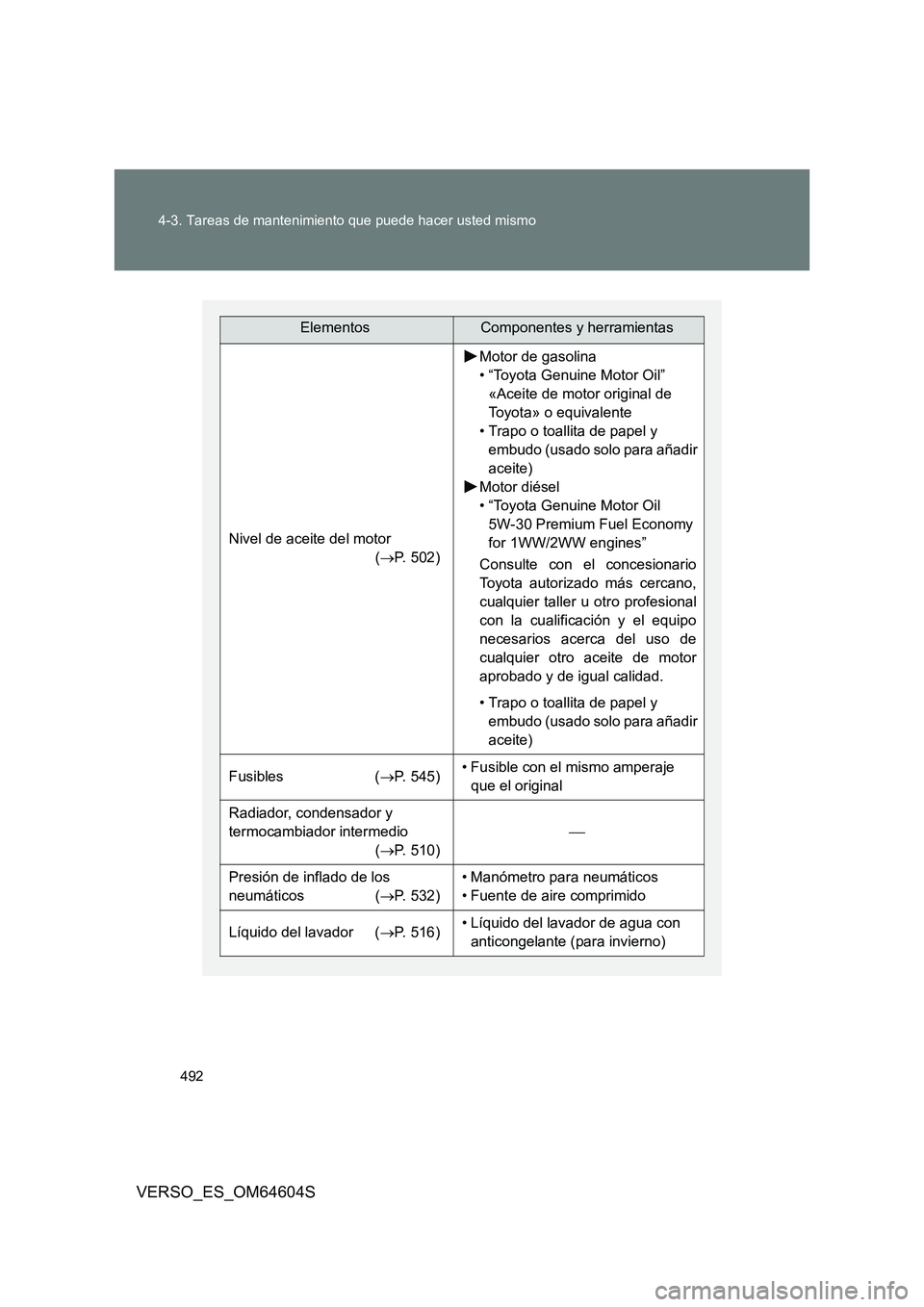

492
4-3. Tareas de mantenimiento que puede hacer usted mismo
VERSO_ES_OM64604S
ElementosComponentes y herramientas
Nivel de aceite del motor
( P. 502)
Motor de gasolina
• “Toyota Genuine Motor Oil”
«Aceite de motor original de
Toyota» o equivalente
• Trapo o toallita de papel y
embudo (usado solo para añadir
aceite)
Motor diésel
• “Toyota Genuine Motor Oil
5W-30 Premium Fuel Economy
for 1WW/2WW engines”
Consulte con el concesionario
Toyota autorizado más cercano,
cualquier taller u otro profesional
con la cualificación y el equipo
necesarios acerca del uso de
cualquier otro aceite de motor
aprobado y de igual calidad.
• Trapo o toallita de papel y
embudo (usado solo para añadir
aceite)
Fusibles ( P. 545)• Fusible con el mismo amperaje
que el original
Radiador, condensador y
termocambiador intermedio
( P. 510)

Presión de inflado de los
neumáticos ( P. 532)
• Manómetro para neumáticos
• Fuente de aire comprimido
Líquido del lavador ( P. 516)• Líquido del lavador de agua con
anticongelante (para invierno)

493
4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
VERSO_ES_OM64604S

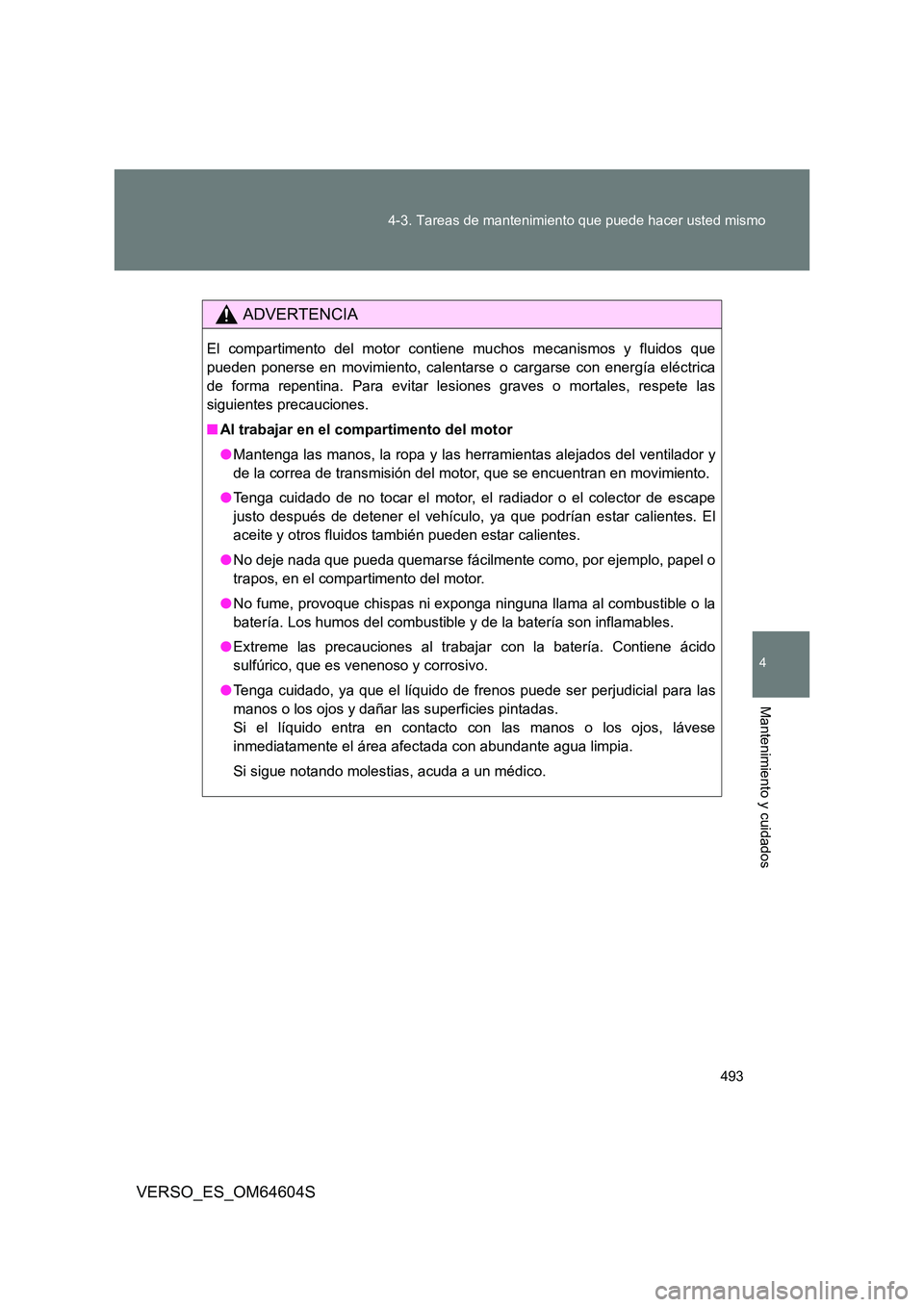

ADVERTENCIA
El compartimento del motor conti ene muchos mecanismos y fluidos que
pueden ponerse en movimiento, calentarse o cargarse con energía eléctrica
de forma repentina. Para evitar lesiones graves o mortales, respete las
siguientes precauciones.
■ Al trabajar en el compartimento del motor
● Mantenga las manos, la ropa y las herramientas alejados del ventilador y
de la correa de transmisión del motor, que se encuentran en movimiento.
● Tenga cuidado de no tocar el motor, el radiador o el colector de escape
justo después de detener el vehículo, ya que podrían estar calientes. El
aceite y otros fluidos también pueden estar calientes.
● No deje nada que pueda quemarse fácilmente como, por ejemplo, papel o
trapos, en el compartimento del motor.
● No fume, provoque chispas ni exponga ninguna llama al combustible o la
batería. Los humos del combustible y de la batería son inflamables.
● Extreme las precauciones al trabajar con la batería. Contiene ácido
sulfúrico, que es venenoso y corrosivo.
● Tenga cuidado, ya que el líquido de frenos puede ser perjudicial para las
manos o los ojos y dañar las superficies pintadas.
Si el líquido entra en contacto con las manos o los ojos, lávese
inmediatamente el área afectada con abundante agua limpia.
Si sigue notando molestias, acuda a un médico.

494
4-3. Tareas de mantenimiento que puede hacer usted mismo
VERSO_ES_OM64604S

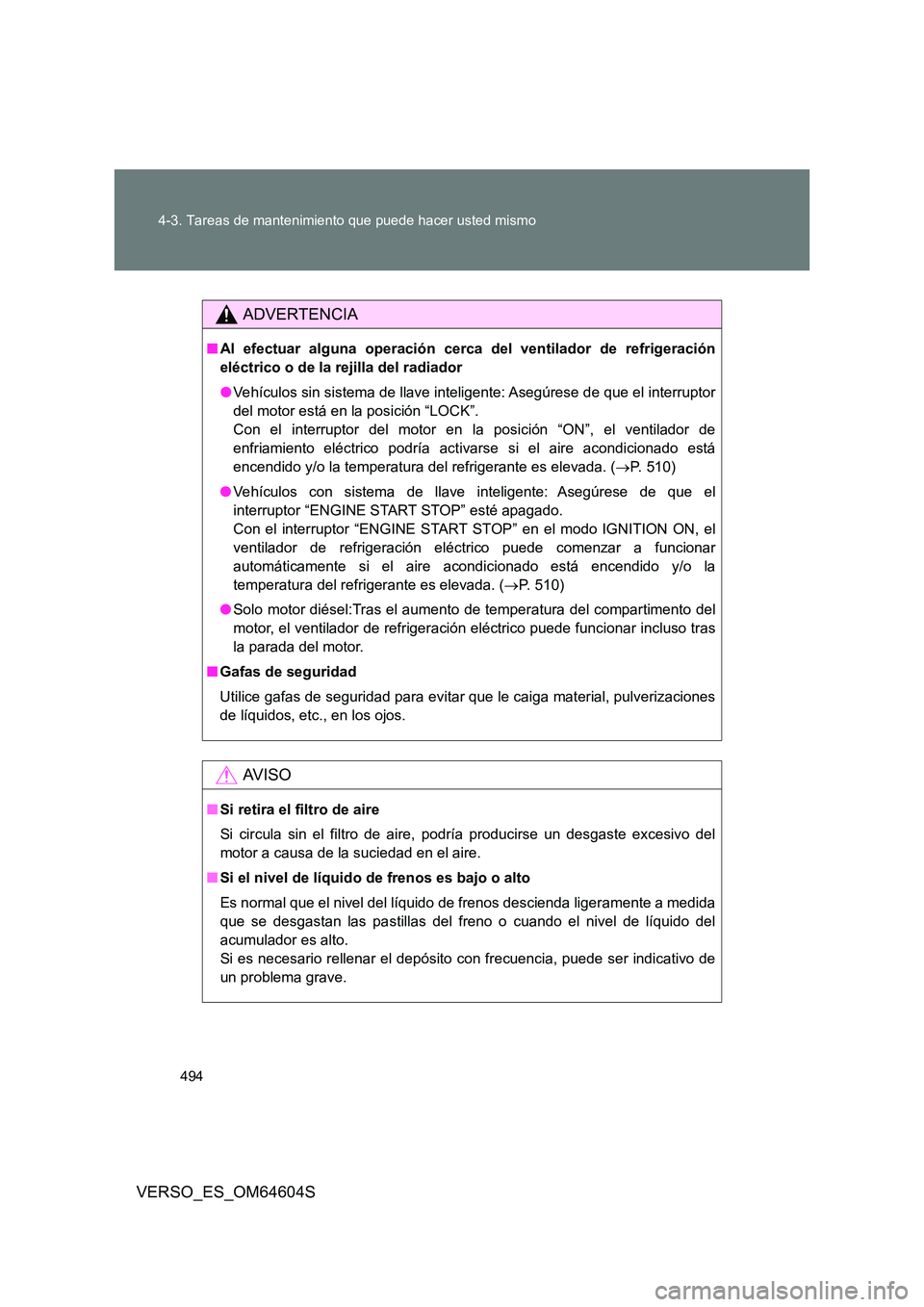

ADVERTENCIA
■ Al efectuar alguna operación cerca del ventilador de refrigeración
eléctrico o de la rejilla del radiador
● Vehículos sin sistema de llave inteligente: Asegúrese de que el interruptor
del motor está en la posición “LOCK”.
Con el interruptor del motor en la posición “ON”, el ventilador de
enfriamiento eléctrico podría acti varse si el aire acondicionado está
encendido y/o la temperatura del refrigerante es elevada. ( P. 510)
● Vehículos con sistema de llave inteligente: Asegúrese de que el
interruptor “ENGINE START STOP” esté apagado.
Con el interruptor “ENGINE START STOP” en el modo IGNITION ON, el
ventilador de refrigeración eléctrico puede comenzar a funcionar
automáticamente si el aire acondicionado está encendido y/o la
temperatura del refrigerante es elevada. ( P. 510)
● Solo motor diésel:Tras el aumento de temperatura del compartimento del
motor, el ventilador de refrigeración eléctrico puede funcionar incluso tras
la parada del motor.
■ Gafas de seguridad
Utilice gafas de seguridad para evitar que le caiga material, pulverizaciones
de líquidos, etc., en los ojos.
AV I S O
■ Si retira el filtro de aire
Si circula sin el filtro de aire, podría producirse un desgaste excesivo del
motor a causa de la suciedad en el aire.
■ Si el nivel de líquido de frenos es bajo o alto
Es normal que el nivel del líquido de frenos descienda ligeramente a medida
que se desgastan las pastillas del freno o cuando el nivel de líquido del
acumulador es alto.
Si es necesario rellenar el depósito con frecuencia, puede ser indicativo de
un problema grave.

495
4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
VERSO_ES_OM64604S

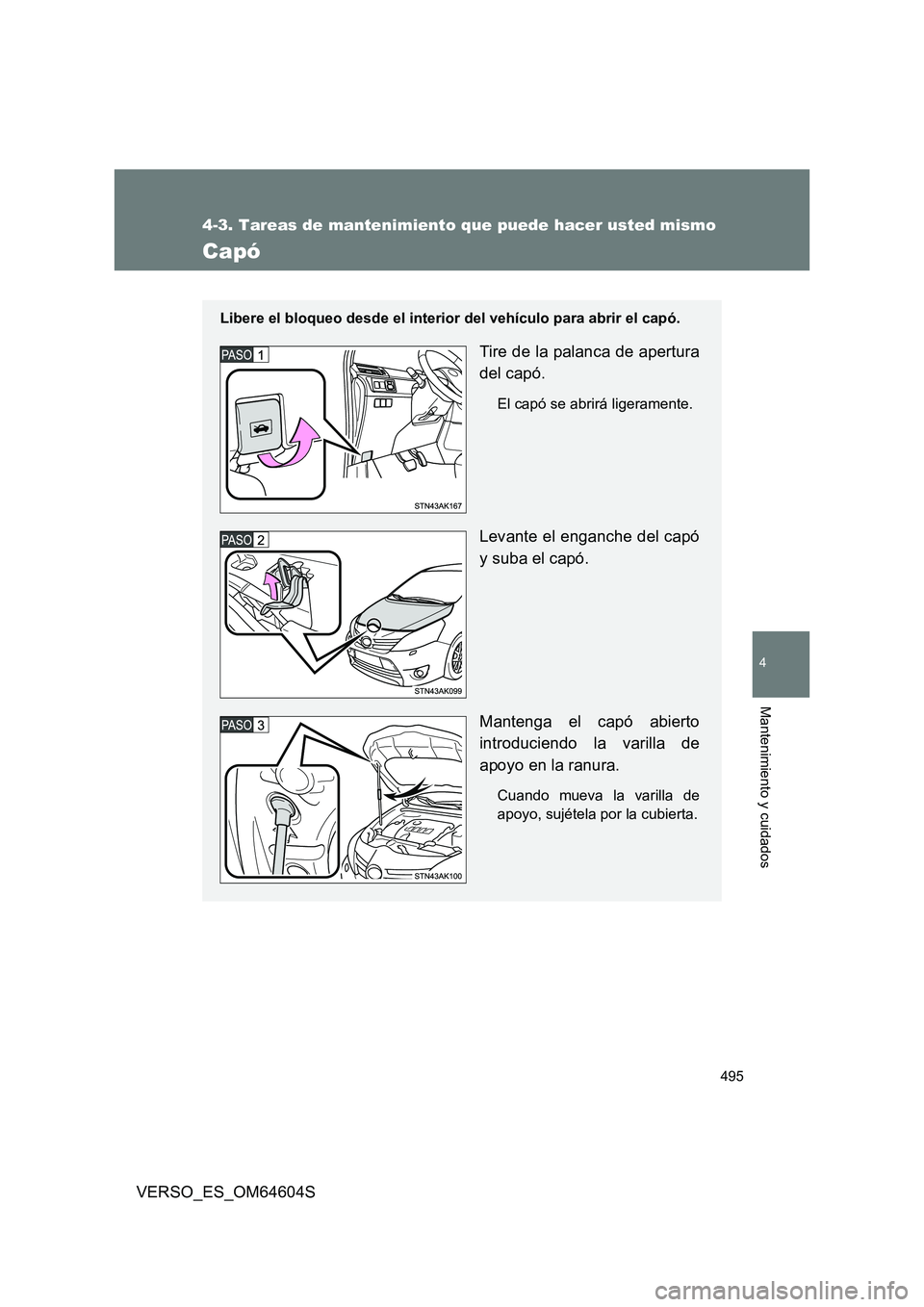

Capó
Libere el bloqueo desde el interior del vehículo para abrir el capó.
Tire de la palanca de apertura
del capó.
El capó se abrirá ligeramente.
Levante el enganche del capó
y suba el capó.
Mantenga el capó abierto
introduciendo la varilla de
apoyo en la ranura.
Cuando mueva la varilla de
apoyo, sujétela por la cubierta.

496
4-3. Tareas de mantenimiento que puede hacer usted mismo
VERSO_ES_OM64604S

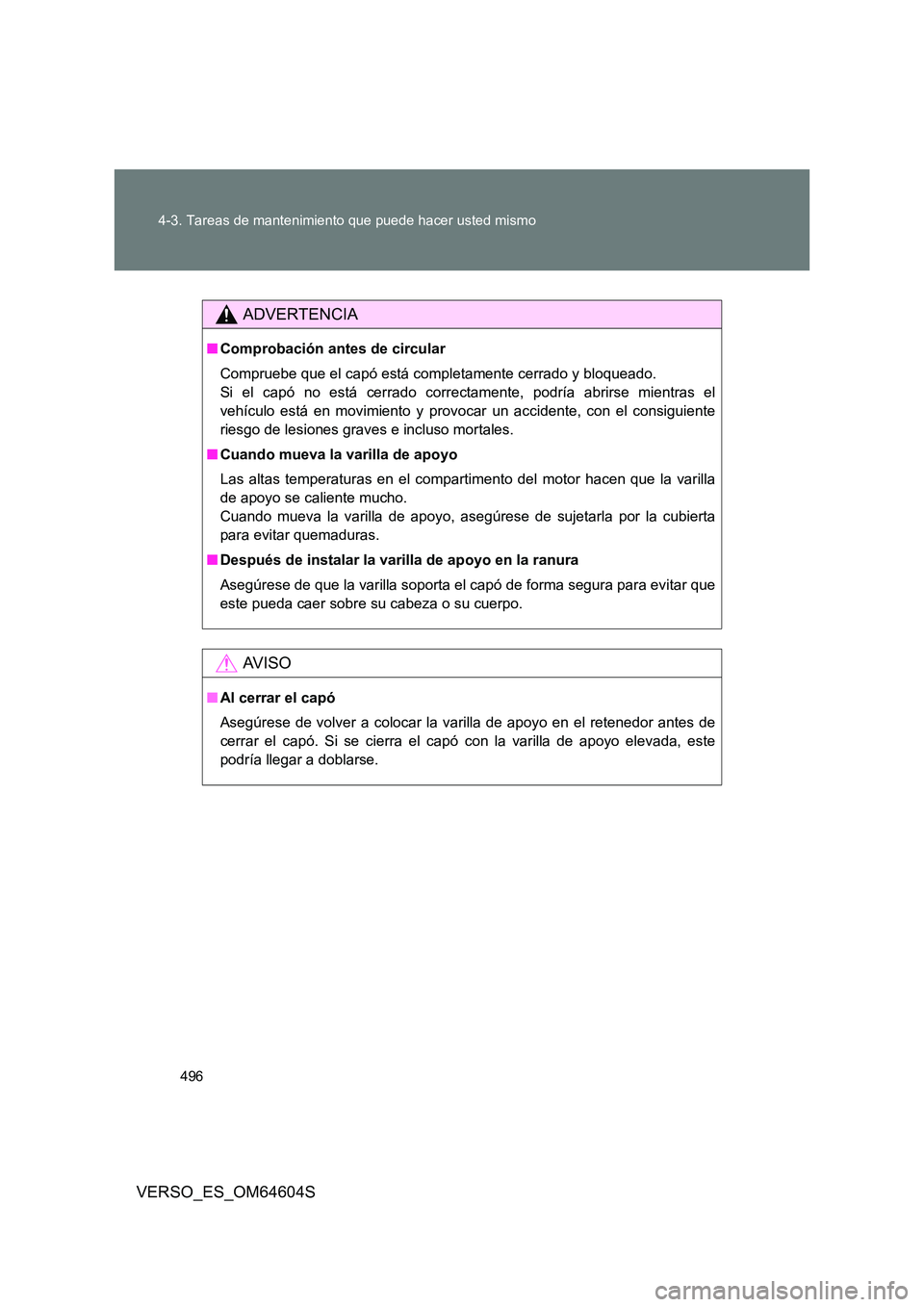

ADVERTENCIA
■ Comprobación antes de circular
Compruebe que el capó está completamente cerrado y bloqueado.
Si el capó no está cerrado correctamente, podría abrirse mientras el
vehículo está en movimiento y provocar un accidente, con el consiguiente
riesgo de lesiones graves e incluso mortales.
■ Cuando mueva la varilla de apoyo
Las altas temperaturas en el compartimento del motor hacen que la varilla
de apoyo se caliente mucho.
Cuando mueva la varilla de apoyo, asegúrese de sujetarla por la cubierta
para evitar quemaduras.
■ Después de instalar la varilla de apoyo en la ranura
Asegúrese de que la varilla soporta el capó de forma segura para evitar que
este pueda caer sobre su cabeza o su cuerpo.
AV I S O
■ Al cerrar el capó
Asegúrese de volver a colocar la varilla de apoyo en el retenedor antes de
cerrar el capó. Si se cierra el capó con la varilla de apoyo elevada, este
podría llegar a doblarse.

497
4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
VERSO_ES_OM64604S

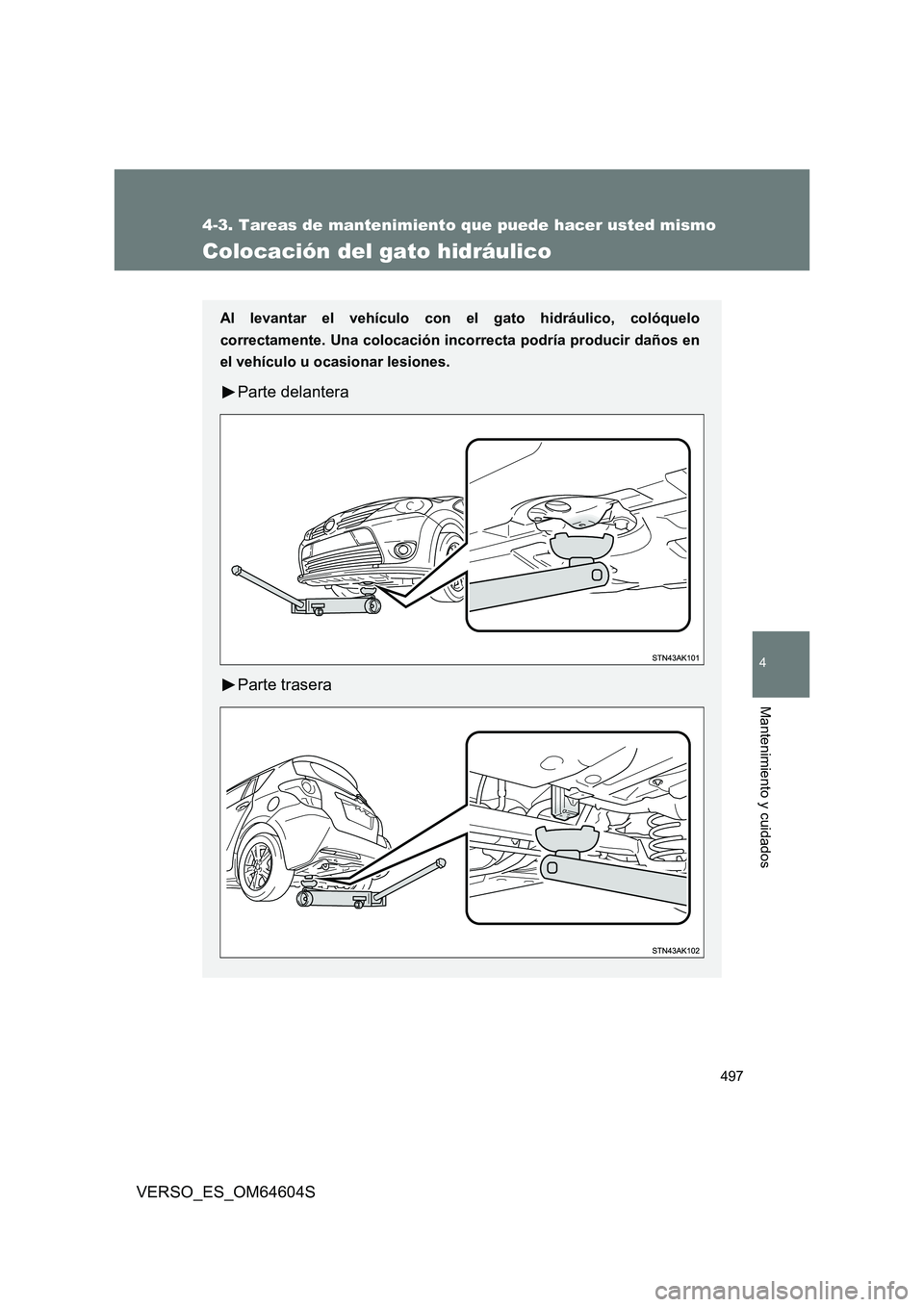

Colocación del gato hidráulico
Al levantar el vehículo con el gato hidráulico, colóquelo
correctamente. Una colocación incorrecta podría producir daños en
el vehículo u ocasionar lesiones.
Parte delantera
Parte trasera

498
4-3. Tareas de mantenimiento que puede hacer usted mismo
VERSO_ES_OM64604S

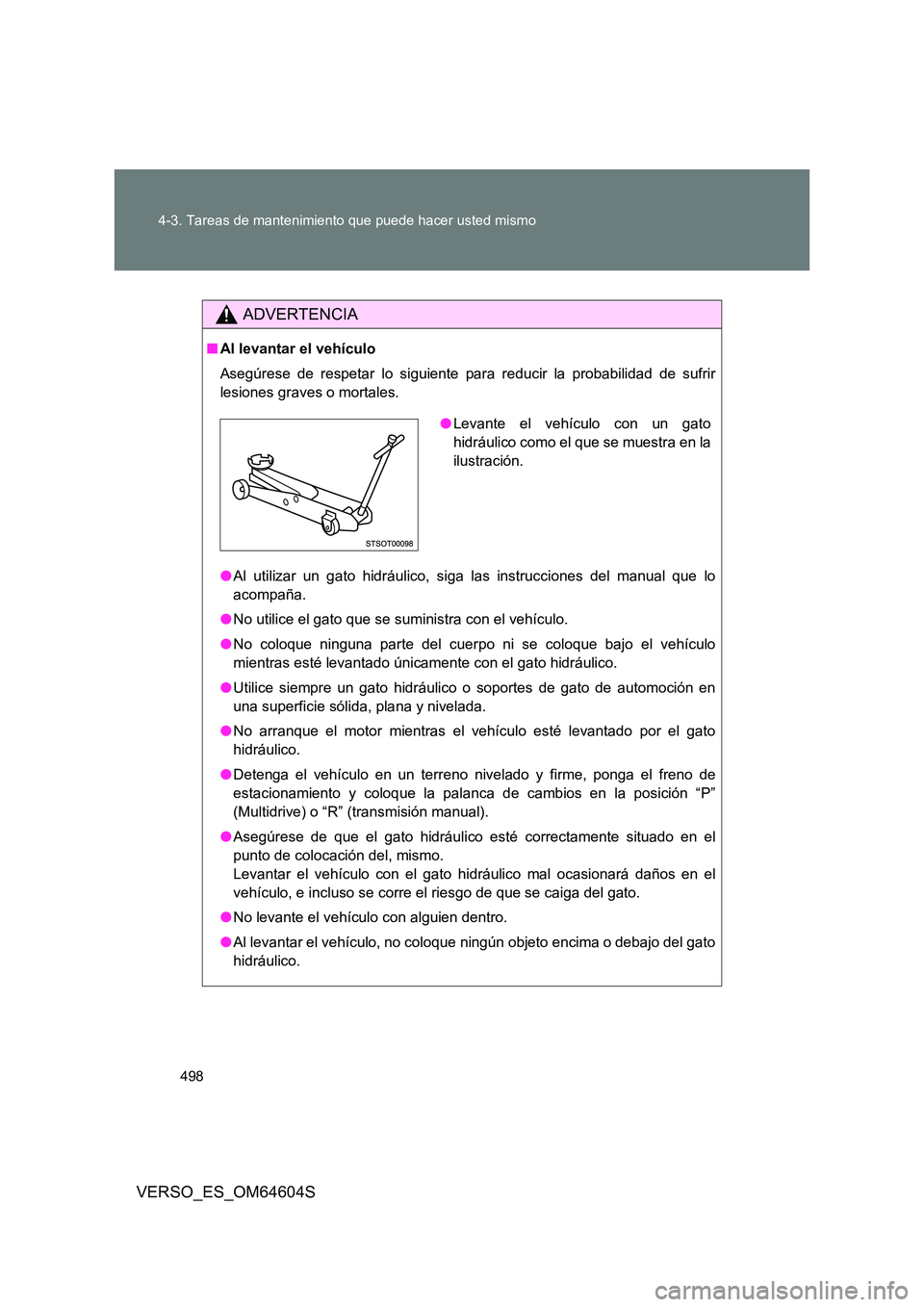

ADVERTENCIA
■ Al levantar el vehículo
Asegúrese de respetar lo siguiente para reducir la probabilidad de sufrir
lesiones graves o mortales.
● Al utilizar un gato hidráulico, siga las instrucciones del manual que lo
acompaña.
● No utilice el gato que se suministra con el vehículo.
● No coloque ninguna parte del cuerpo ni se coloque bajo el vehículo
mientras esté levantado únicamente con el gato hidráulico.
● Utilice siempre un gato hidráulico o soportes de gato de automoción en
una superficie sólida, plana y nivelada.
● No arranque el motor mientras el vehículo esté levantado por el gato
hidráulico.
● Detenga el vehículo en un terreno nivelado y firme, ponga el freno de
estacionamiento y coloque la palanca de cambios en la posición “P”
(Multidrive) o “R” (transmisión manual).
● Asegúrese de que el gato hidráulico esté correctamente situado en el
punto de colocación del, mismo.
Levantar el vehículo con el gato hidráulico mal ocasionará daños en el
vehículo, e incluso se corre el riesgo de que se caiga del gato.
● No levante el vehículo con alguien dentro.
● Al levantar el vehículo, no coloque ningún objeto encima o debajo del gato
hidráulico.
● Levante el vehículo con un gato
hidráulico como el que se muestra en la
ilustración.

499
4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
VERSO_ES_OM64604S

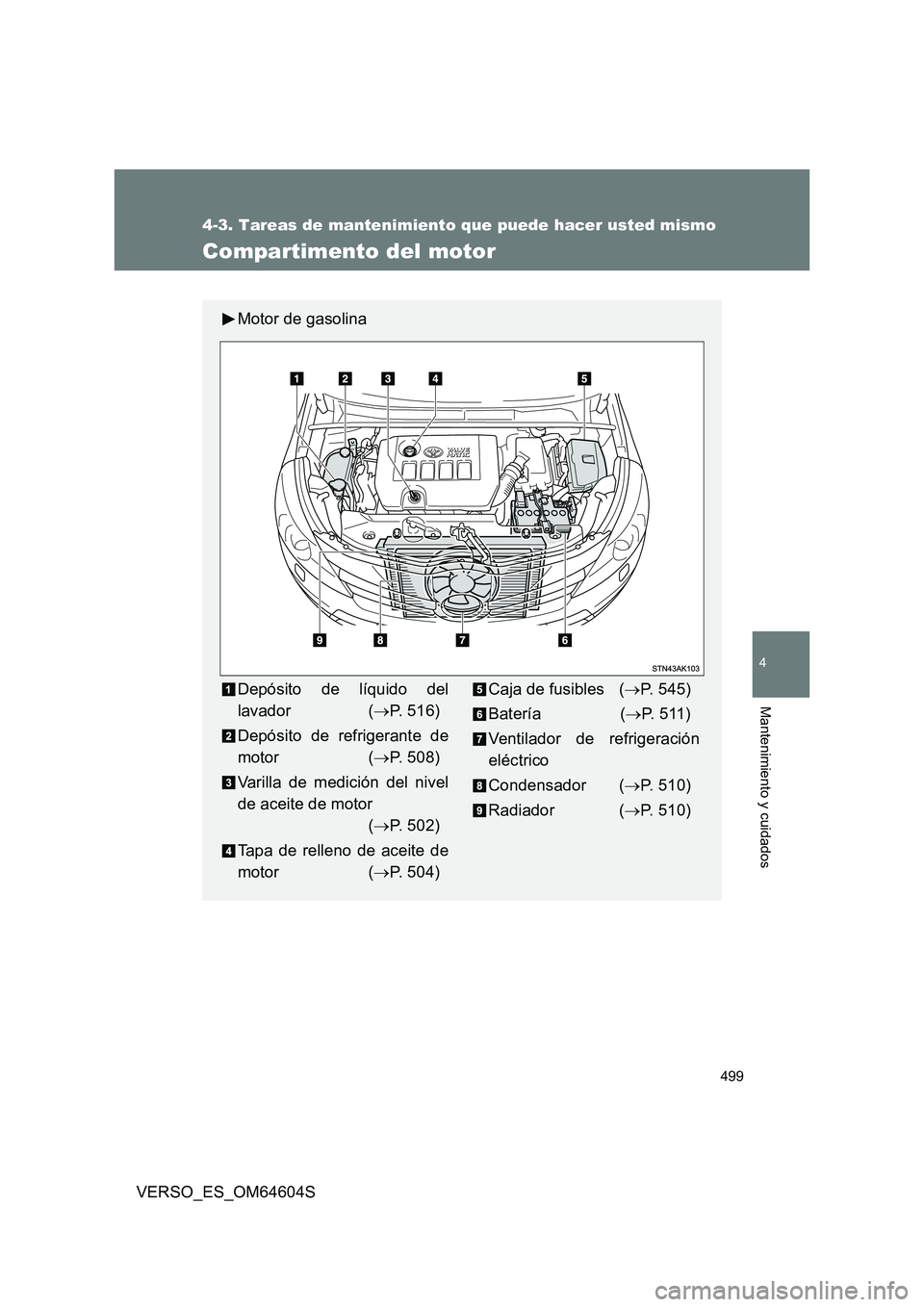

Compartimento del motor
Motor de gasolina
Depósito de líquido del
lavador ( P. 516)
Depósito de refrigerante de
motor ( P. 508)
Varilla de medición del nivel
de aceite de motor
( P. 502)
Tapa de relleno de aceite de
motor ( P. 504)
Caja de fusibles (P. 545)
Batería ( P. 511)
Ventilador de refrigeración
eléctrico
Condensador ( P. 510)
Radiador ( P. 510)

500
4-3. Tareas de mantenimiento que puede hacer usted mismo
VERSO_ES_OM64604S

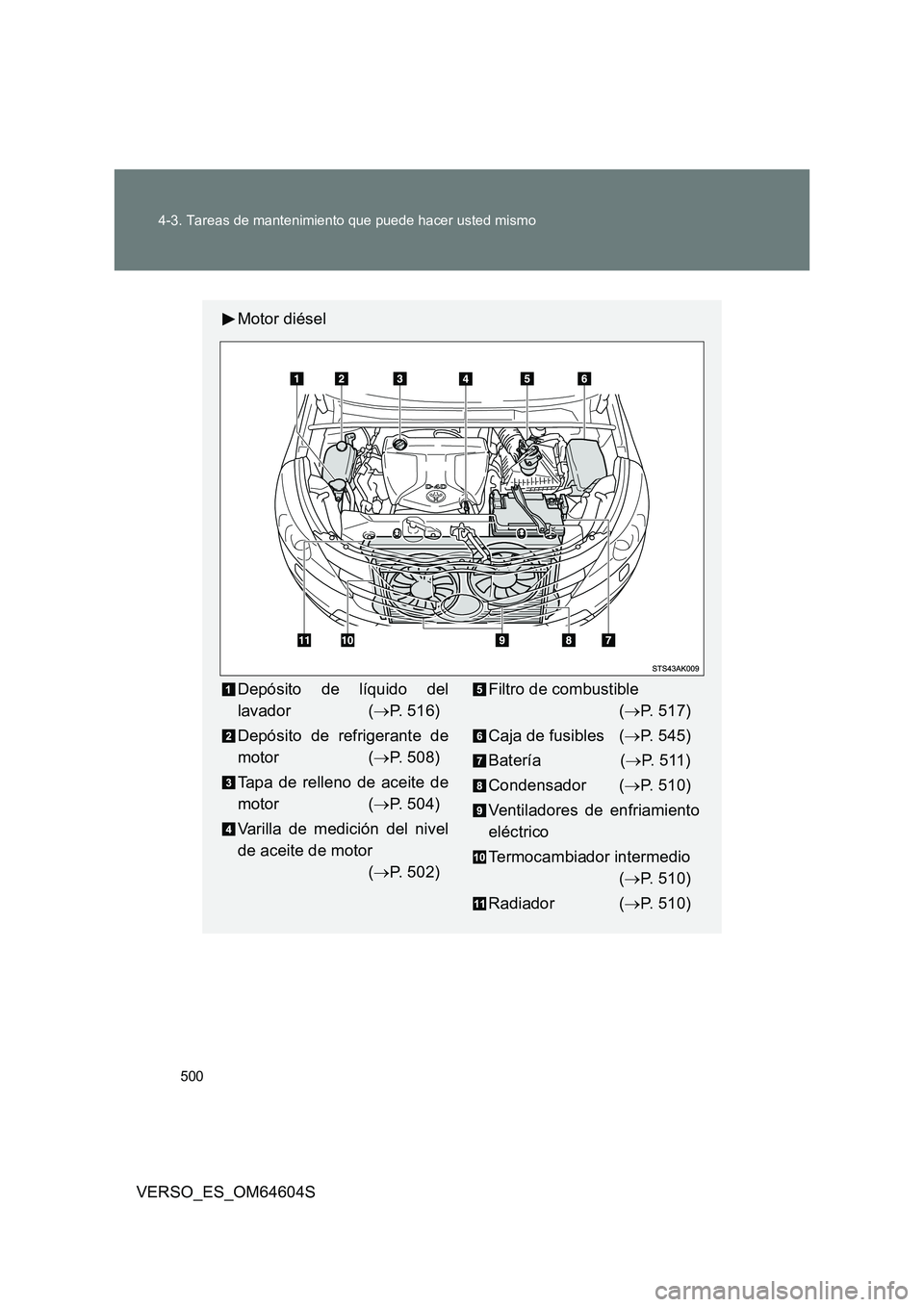

Motor diésel
Depósito de líquido del
lavador ( P. 516)
Depósito de refrigerante de
motor ( P. 508)
Tapa de relleno de aceite de
motor ( P. 504)
Varilla de medición del nivel
de aceite de motor
( P. 502)
Filtro de combustible
( P. 517)
Caja de fusibles ( P. 545)
Batería ( P. 511)
Condensador ( P. 510)
Ventiladores de enfriamiento
eléctrico
Termocambiador intermedio
( P. 510)
Radiador ( P. 510)
