339
6
HV Owner's Manual_Europe_M52N33_es
6-3. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados

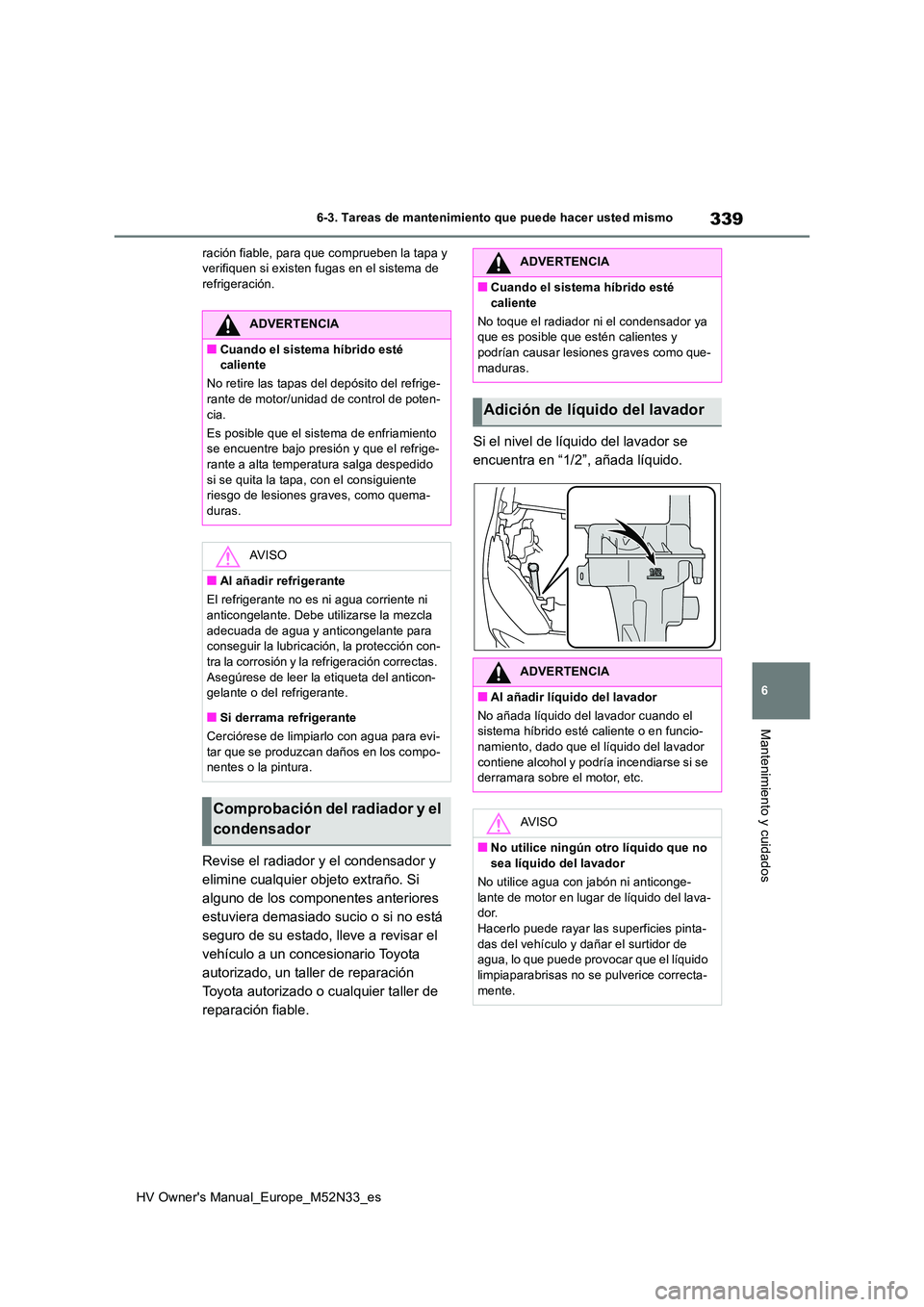

ración fiable, para que comprueben la tapa y verifiquen si existen fugas en el sistema de refrigeración.
Revise el radiador y el condensador y
elimine cualquier objeto extraño. Si
alguno de los componentes anteriores
estuviera demasiado sucio o si no está
seguro de su estado, lleve a revisar el
vehículo a un concesionario Toyota
autorizado, un taller de reparación
Toyota autorizado o cualquier taller de
reparación fiable.
Si el nivel de líquido del lavador se
encuentra en “1/2”, añada líquido.
ADVERTENCIA
■Cuando el sistema híbrido esté caliente
No retire las tapas del depósito del refrige- rante de motor/unidad de control de poten-
cia.
Es posible que el sistema de enfriamiento se encuentre bajo presión y que el refrige-rante a alta temperatura salga despedido
si se quita la tapa, con el consiguiente riesgo de lesiones graves, como quema-duras.
AV I S O
■Al añadir refrigerante
El refrigerante no es ni agua corriente ni anticongelante. Debe utilizarse la mezcla
adecuada de agua y anticongelante para conseguir la lubricaci ón, la protección con- tra la corrosión y la refrigeración correctas.
Asegúrese de leer la etiqueta del anticon- gelante o del refrigerante.
■Si derrama refrigerante
Cerciórese de limpiarlo con agua para evi-
tar que se produzcan daños en los compo- nentes o la pintura.
Comprobación del radiador y el
condensador
ADVERTENCIA
■Cuando el sistema híbrido esté
caliente
No toque el radiador ni el condensador ya que es posible que estén calientes y podrían causar lesiones graves como que-
maduras.
Adición de líquido del lavador
ADVERTENCIA
■Al añadir líquido del lavador
No añada líquido del lavador cuando el sistema híbrido esté caliente o en funcio-namiento, dado que el líquido del lavador
contiene alcohol y podría incendiarse si se derramara sobre el motor, etc.
AV I S O
■No utilice ningún otro líquido que no
sea líquido del lavador
No utilice agua con jabón ni anticonge- lante de motor en lugar de líquido del lava-dor.
Hacerlo puede rayar las superficies pinta- das del vehículo y dañar el surtidor de agua, lo que puede provocar que el líquido
limpiaparabrisas no se pulverice correcta- mente.

340
HV Owner's Manual_Europe_M52N33_es
6-3. Tareas de mantenimiento que puede hacer usted mismo

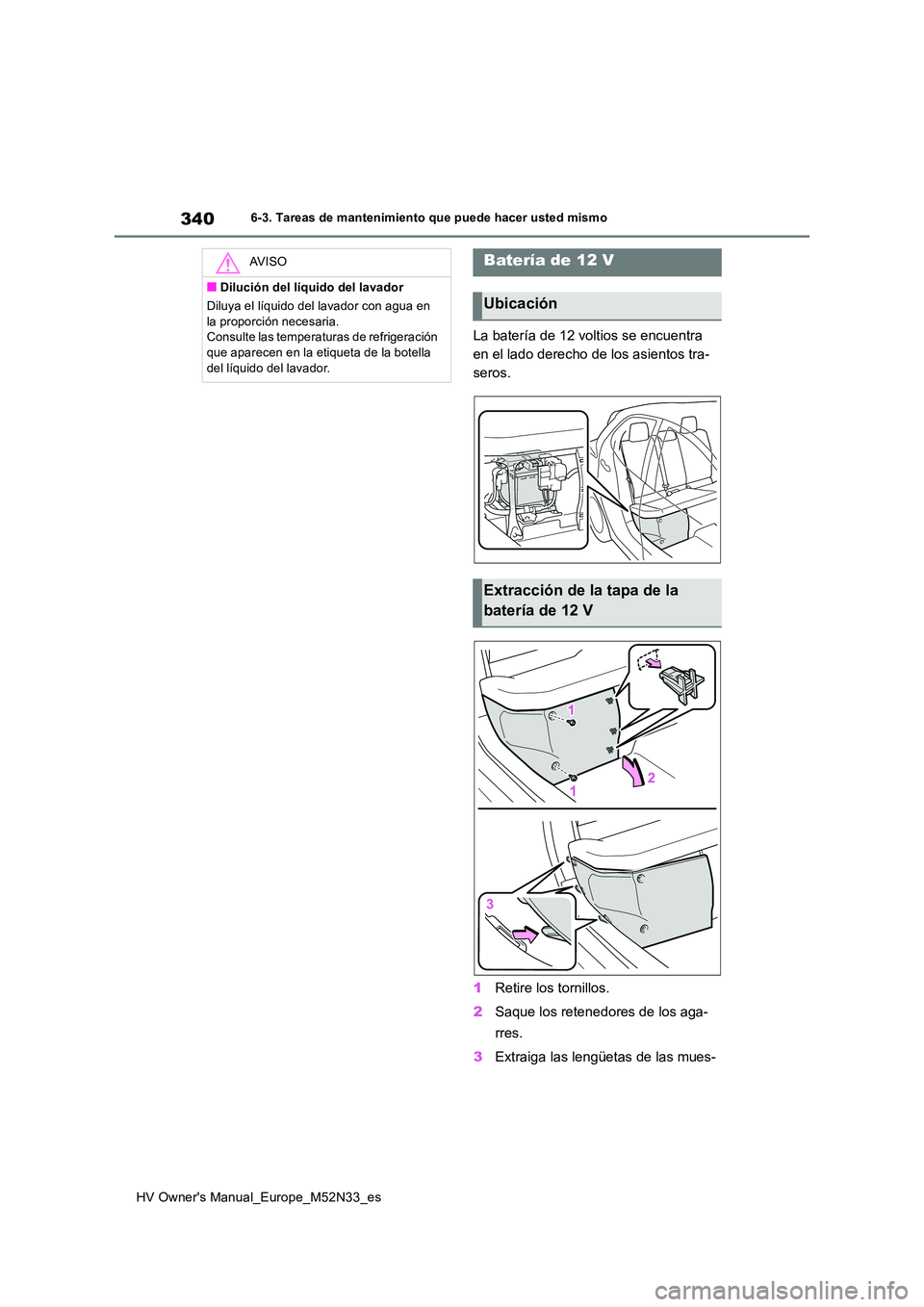

La batería de 12 voltios se encuentra
en el lado derecho de los asientos tra-
seros.
1 Retire los tornillos.
2 Saque los retenedores de los aga-
rres.
3 Extraiga las lengüetas de las mues-
AV I S O
■Dilución del líquido del lavador
Diluya el líquido del lavador con agua en
la proporción necesaria. Consulte las temperaturas de refrigeración que aparecen en la etiqueta de la botella
del líquido del lavador.
Batería de 12 V
Ubicación
Extracción de la tapa de la
batería de 12 V

341
6
HV Owner's Manual_Europe_M52N33_es
6-3. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados
cas.
■Antes de la recarga
Al recargarse, la batería de 12 V produce gas hidrógeno que es inflamabl e y explosivo. Por tanto, respete las siguientes precauciones
antes de recargarla:
●Si realiza la recarga con la batería de 12 V
instalada en el vehículo, asegúrese de desconectar el cable de masa.
●Verifique que el interruptor de alimentación del cargador esté apagado al conectar y desconectar los cables del cargador a la
batería de 12 V.
■Después de recargar/volver a conectar la batería de 12 voltios (vehículos con sistema de llave inteligente)
●Es posible que no se puedan desbloquear las puertas utilizando el sistema de llave
inteligente inmediatamente después de volver a conectar la batería de 12 V. Si esto ocurre, utilice el control remoto ina-
lámbrico o la llave mecánica para blo- quear/desbloquear las puertas.
●Arranque el sistema híbrido con el inte-rruptor de alimentación en la posición ACC. Es posible que el sistema híbrido no
arranque con el interruptor de alimentación apagado. No obstante, el sistema híbrido funcionará con normalidad al segundo
intento.
●El modo del interruptor de alimentación
queda registrado en el vehículo. Si se vuelve a conectar la batería de 12 V, el vehículo volverá a colocar el interruptor de
alimentación en el modo en el que se encontraba antes de que se desconectara la batería de 12 V. Asegúrese de apagar el
sistema antes de desconectar la batería de 12 voltios. Tenga un cuidado especial al conectar la batería de 12 V si desconoce
en qué modo estaba el interruptor de ali- mentación antes de la desconexión.
Si el sistema no arranca al cabo de varios intentos, póngase en contacto con un pro-
veedor Toyota autorizado, un taller de repara- ción Toyota autorizado o cualquier taller fiable.
ADVERTENCIA
■Sustancias químicas de la batería de
12 V
La batería de 12 V contiene ácido sulfú- rico, sustancia venenosa y corrosiva, y puede producir un gas hidrógeno que es
inflamable y explosiv o. Para reducir el riesgo de heridas graves o mortales, tome las siguientes precauciones al trabajar con
la batería de 12 V o cerca de ella:
●No provoque chispas tocando los termi- nales de la batería de 12 V con herra-
mientas.
●No fume ni encienda cerillas cerca de la batería de 12 V.
●Evite el contacto con los ojos, la piel y la ropa.
●No inhale ni ingiera nunca electrólito.
●Lleve siempre gafas de seguridad cuando trabaje cerca de la batería de 12 V.
●Mantenga a los niños alejados de la batería de 12 V.
■Dónde recargar la batería de 12 V con
seguridad
Recargue siempre la batería de 12 V en una zona al aire libre. No recargue la bate-
ría de 12 V en un garaje o espacio cerrado donde no haya suficiente ventilación.
■Medidas de emergencia relacionadas
con el electrólito
●Si le entra electrólito en los ojos Lávese los ojos con agua limpia durante al menos 15 minutos y solicite asisten-
cia médica de forma inmediata. Si es posible, siga aplicando agua con una esponja o un paño mientras se dirige al
centro médico más cercano.
●Si le salpica electrólito en la piel Lave abundantemente la zona afectada.
Si siente dolor o quemazón, solicite asistencia médica de forma inmediata.

342
HV Owner's Manual_Europe_M52N33_es
6-3. Tareas de mantenimiento que puede hacer usted mismo

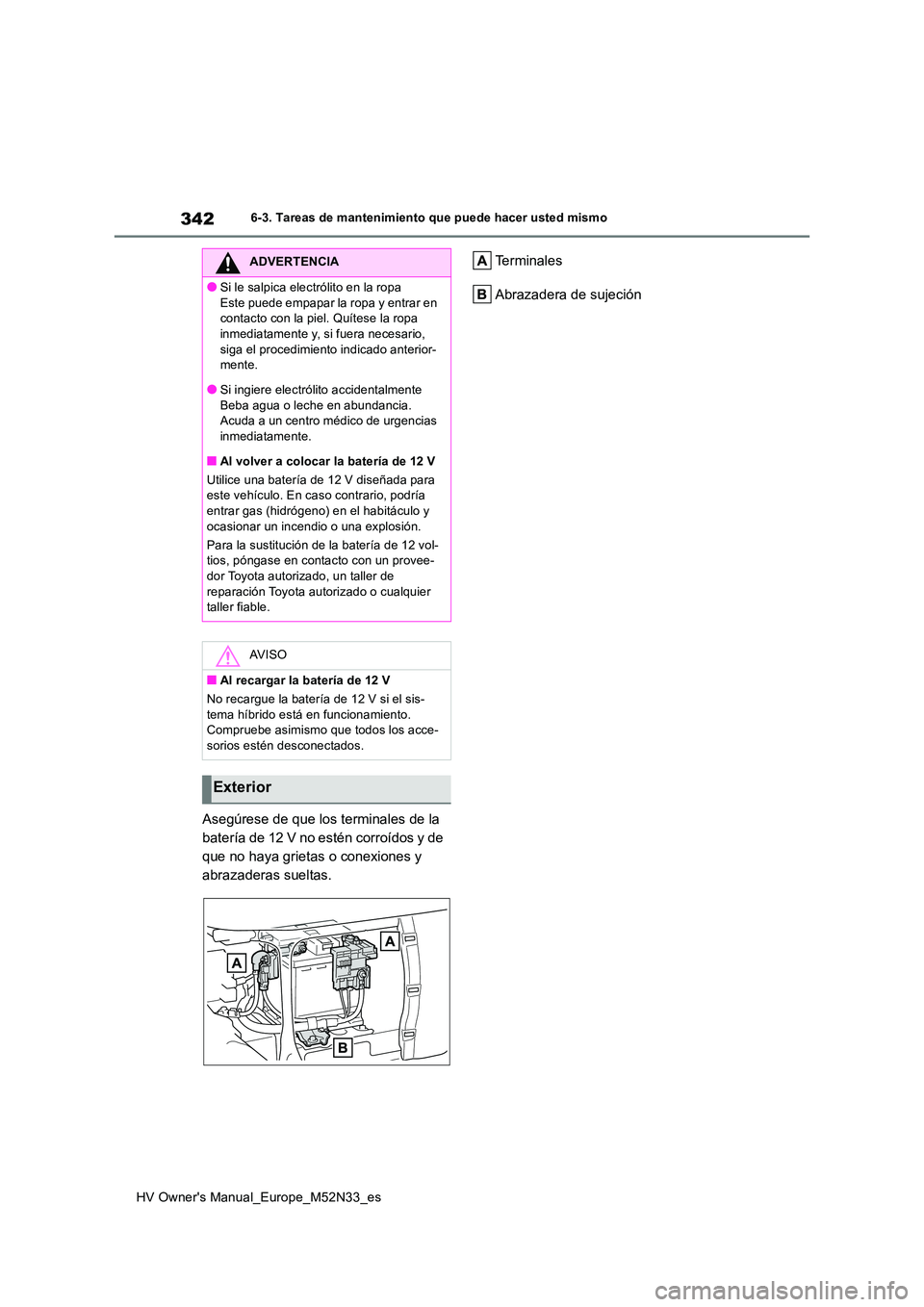

Asegúrese de que los terminales de la
batería de 12 V no estén corroídos y de
que no haya grietas o conexiones y
abrazaderas sueltas.
Te r m i n a l e s
Abrazadera de sujeción
ADVERTENCIA
●Si le salpica electrólito en la ropa
Este puede empapar la ropa y entrar en contacto con la piel. Quítese la ropa inmediatamente y, si fuera necesario,
siga el procedimiento indicado anterior- mente.
●Si ingiere electrólito accidentalmente
Beba agua o leche en abundancia. Acuda a un centro médico de urgencias inmediatamente.
■Al volver a colocar la batería de 12 V
Utilice una batería de 12 V diseñada para este vehículo. En caso contrario, podría entrar gas (hidrógeno) en el habitáculo y
ocasionar un incendio o una explosión.
Para la sustitución de la batería de 12 vol- tios, póngase en contacto con un provee-dor Toyota autorizado, un taller de
reparación Toyota autorizado o cualquier taller fiable.
AV I S O
■Al recargar la batería de 12 V
No recargue la batería de 12 V si el sis-
tema híbrido está en funcionamiento. Compruebe asimismo que todos los acce-sorios estén desconectados.
Exterior

343
6
HV Owner's Manual_Europe_M52N33_es
6-3. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados

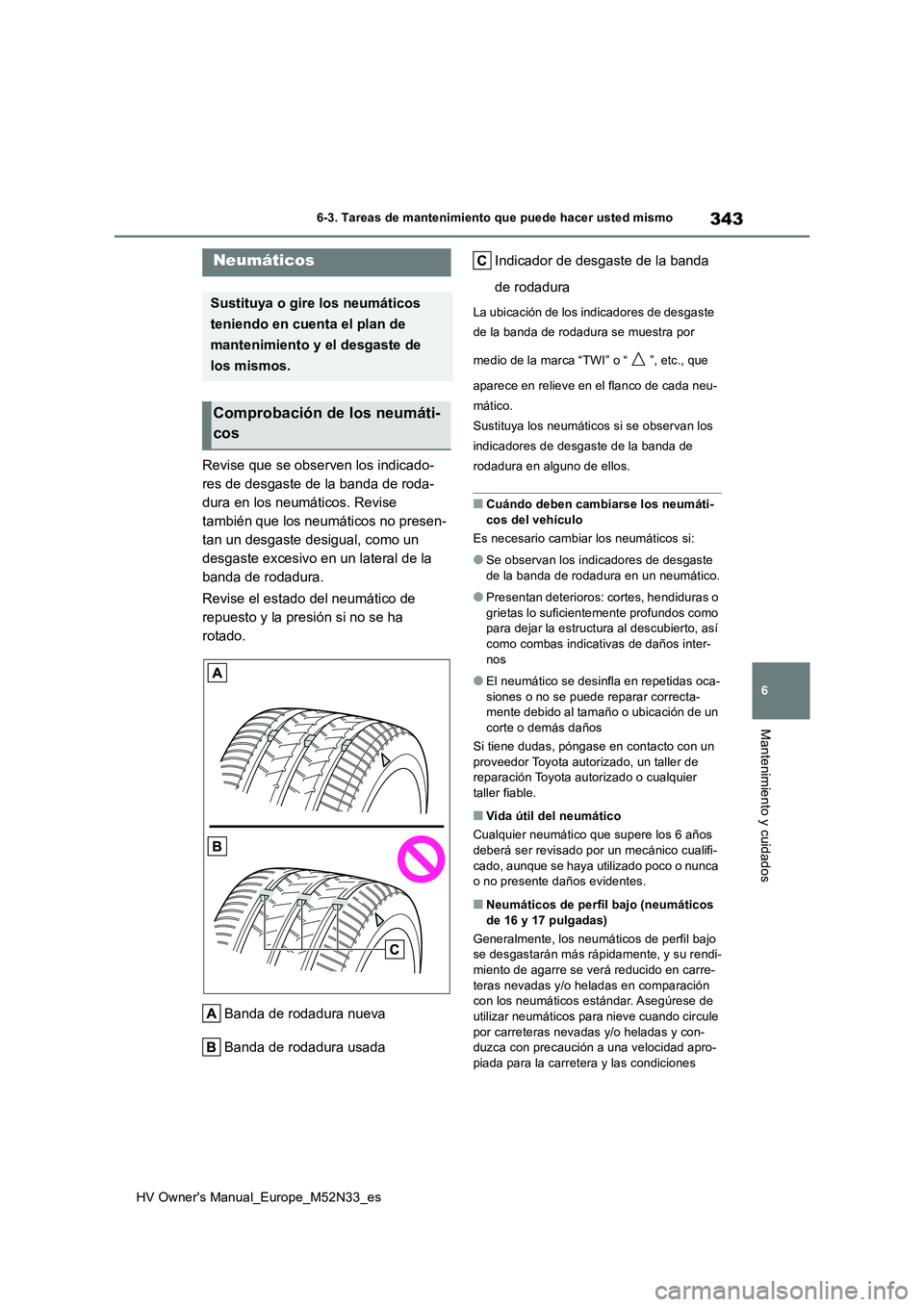

Revise que se observen los indicado-
res de desgaste de la banda de roda-
dura en los neumáticos. Revise
también que los neumáticos no presen-
tan un desgaste desigual, como un
desgaste excesivo en un lateral de la
banda de rodadura.
Revise el estado del neumático de
repuesto y la presión si no se ha
rotado.
Banda de rodadura nueva
Banda de rodadura usada
Indicador de desgaste de la banda
de rodadura
La ubicación de los indicadores de desgaste
de la banda de rodadura se muestra por
medio de la marca “TWI” o “ ”, etc., que
aparece en relieve en el flanco de cada neu-
mático.
Sustituya los neumáticos si se observan los
indicadores de desgaste de la banda de
rodadura en alguno de ellos.
■Cuándo deben cambiarse los neumáti-
cos del vehículo
Es necesario cambiar los neumáticos si:
●Se observan los indicadores de desgaste
de la banda de rodadura en un neumático.
●Presentan deterioros: cortes, hendiduras o
grietas lo suficientemente profundos como para dejar la estructura al descubierto, así como combas indicativas de daños inter-
nos
●El neumático se desinfla en repetidas oca-
siones o no se puede reparar correcta- mente debido al tamaño o ubicación de un corte o demás daños
Si tiene dudas, póngase en contacto con un
proveedor Toyota autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable.
■Vida útil del neumático
Cualquier neumático que supere los 6 años
deberá ser revisado por un mecánico cualifi- cado, aunque se haya utilizado poco o nunca o no presente daños evidentes.
■Neumáticos de perfil bajo (neumáticos
de 16 y 17 pulgadas)
Generalmente, los neumáticos de perfil bajo se desgastarán más rápidamente, y su rendi-miento de agarre se verá reducido en carre-
teras nevadas y/o heladas en comparación con los neumáticos e stándar. Asegúrese de utilizar neumáticos par a nieve cuando circule
por carreteras nevadas y/o heladas y con- duzca con precaución a una velocidad apro-piada para la carretera y las condiciones
Neumáticos
Sustituya o gire los neumáticos
teniendo en cuenta el plan de
mantenimiento y el desgaste de
los mismos.
Comprobación de los neumáti-
cos

344
HV Owner's Manual_Europe_M52N33_es
6-3. Tareas de mantenimiento que puede hacer usted mismo

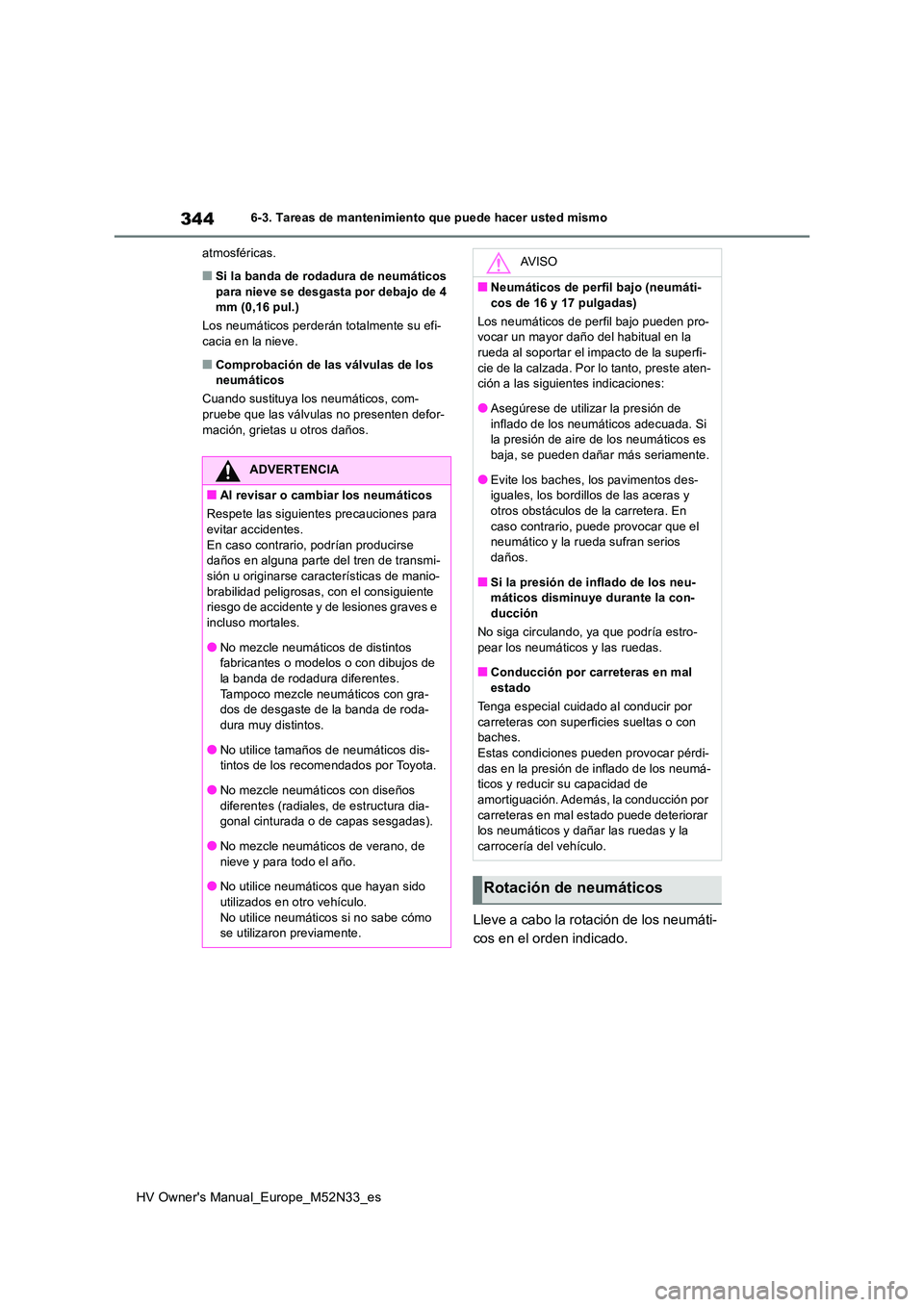

atmosféricas.
■Si la banda de rodadura de neumáticos para nieve se desgasta por debajo de 4 mm (0,16 pul.)
Los neumáticos perderán totalmente su efi-
cacia en la nieve.
■Comprobación de las válvulas de los neumáticos
Cuando sustituya los neumáticos, com- pruebe que las válvulas no presenten defor-
mación, grietas u otros daños.
Lleve a cabo la rotación de los neumáti-
cos en el orden indicado.
ADVERTENCIA
■Al revisar o cambiar los neumáticos
Respete las siguientes precauciones para evitar accidentes.
En caso contrario, podrían producirse daños en alguna parte del tren de transmi-sión u originarse características de manio-
brabilidad peligrosas, con el consiguiente riesgo de accidente y de lesiones graves e incluso mortales.
●No mezcle neumáticos de distintos fabricantes o modelos o con dibujos de la banda de rodadura diferentes.
Tampoco mezcle neumáticos con gra- dos de desgaste de la banda de roda-
dura muy distintos.
●No utilice tamaños de neumáticos dis- tintos de los recomendados por Toyota.
●No mezcle neumáticos con diseños diferentes (radiales, de estructura dia-gonal cinturada o de capas sesgadas).
●No mezcle neumáticos de verano, de nieve y para todo el año.
●No utilice neumáticos que hayan sido
utilizados en otro vehículo. No utilice neumáticos si no sabe cómo se utilizaron previamente.
AV I S O
■Neumáticos de perfil bajo (neumáti-
cos de 16 y 17 pulgadas)
Los neumáticos de perfil bajo pueden pro- vocar un mayor daño del habitual en la rueda al soportar el impacto de la superfi-
cie de la calzada. Por lo tanto, preste aten- ción a las siguientes indicaciones:
●Asegúrese de utilizar la presión de
inflado de los neumáticos adecuada. Si la presión de aire de los neumáticos es baja, se pueden dañar más seriamente.
●Evite los baches, los pavimentos des-iguales, los bordillos de las aceras y otros obstáculos de la carretera. En
caso contrario, puede provocar que el neumático y la rueda sufran serios daños.
■Si la presión de inflado de los neu-máticos disminuye durante la con-ducción
No siga circulando, ya que podría estro-
pear los neumáticos y las ruedas.
■Conducción por carreteras en mal estado
Tenga especial cuidado al conducir por
carreteras con superficies sueltas o con baches.
Estas condiciones pueden provocar pérdi- das en la presión de inflado de los neumá-ticos y reducir su capacidad de
amortiguación. Además, la conducción por carreteras en mal estado puede deteriorar los neumáticos y dañar las ruedas y la
carrocería del vehículo.
Rotación de neumáticos

345
6
HV Owner's Manual_Europe_M52N33_es
6-3. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados

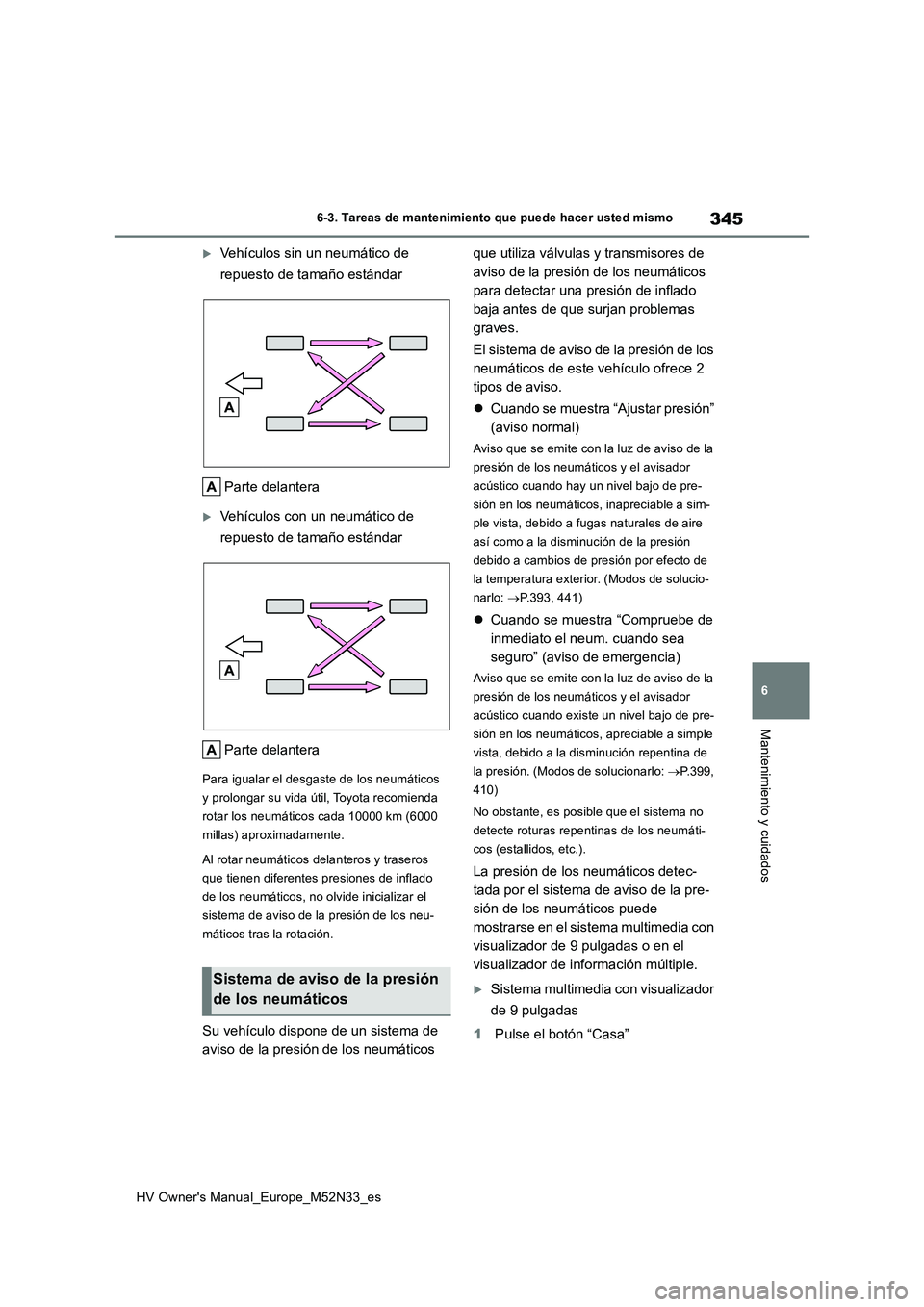

Vehículos sin un neumático de
repuesto de tamaño estándar
Parte delantera
Vehículos con un neumático de
repuesto de tamaño estándar
Parte delantera
Para igualar el desgaste de los neumáticos
y prolongar su vida útil, Toyota recomienda
rotar los neumáticos cada 10000 km (6000
millas) aproximadamente.
Al rotar neumáticos delanteros y traseros
que tienen diferentes presiones de inflado
de los neumáticos, no olvide inicializar el
sistema de aviso de la presión de los neu-
máticos tras la rotación.
Su vehículo dispone de un sistema de
aviso de la presión de los neumáticos
que utiliza válvulas y transmisores de
aviso de la presión de los neumáticos
para detectar una presión de inflado
baja antes de que surjan problemas
graves.
El sistema de aviso de la presión de los
neumáticos de este vehículo ofrece 2
tipos de aviso.
 Cuando se muestra “Ajustar presión”
(aviso normal)
Aviso que se emite con la luz de aviso de la
presión de los neumáticos y el avisador
acústico cuando hay un nivel bajo de pre-
sión en los neumáticos, inapreciable a sim-
ple vista, debido a fugas naturales de aire
así como a la disminución de la presión
debido a cambios de presión por efecto de
la temperatura exterior. (Modos de solucio-
narlo: P.393, 441)
Cuando se muestra “Compruebe de
inmediato el neum. cuando sea
seguro” (aviso de emergencia)
Aviso que se emite con la luz de aviso de la
presión de los neumáticos y el avisador
acústico cuando existe un nivel bajo de pre-
sión en los neumáticos, apreciable a simple
vista, debido a la disminución repentina de
la presión. (Modos de solucionarlo: P.399,
410)
No obstante, es posible que el sistema no
detecte roturas repentinas de los neumáti-
cos (estallidos, etc.).
La presión de los neumáticos detec-
tada por el sistema de aviso de la pre-
sión de los neumáticos puede
mostrarse en el sistema multimedia con
visualizador de 9 pulgadas o en el
visualizador de información múltiple.
Sistema multimedia con visualizador
de 9 pulgadas
1 Pulse el botón “Casa”
Sistema de aviso de la presión
de los neumáticos

346
HV Owner's Manual_Europe_M52N33_es
6-3. Tareas de mantenimiento que puede hacer usted mismo

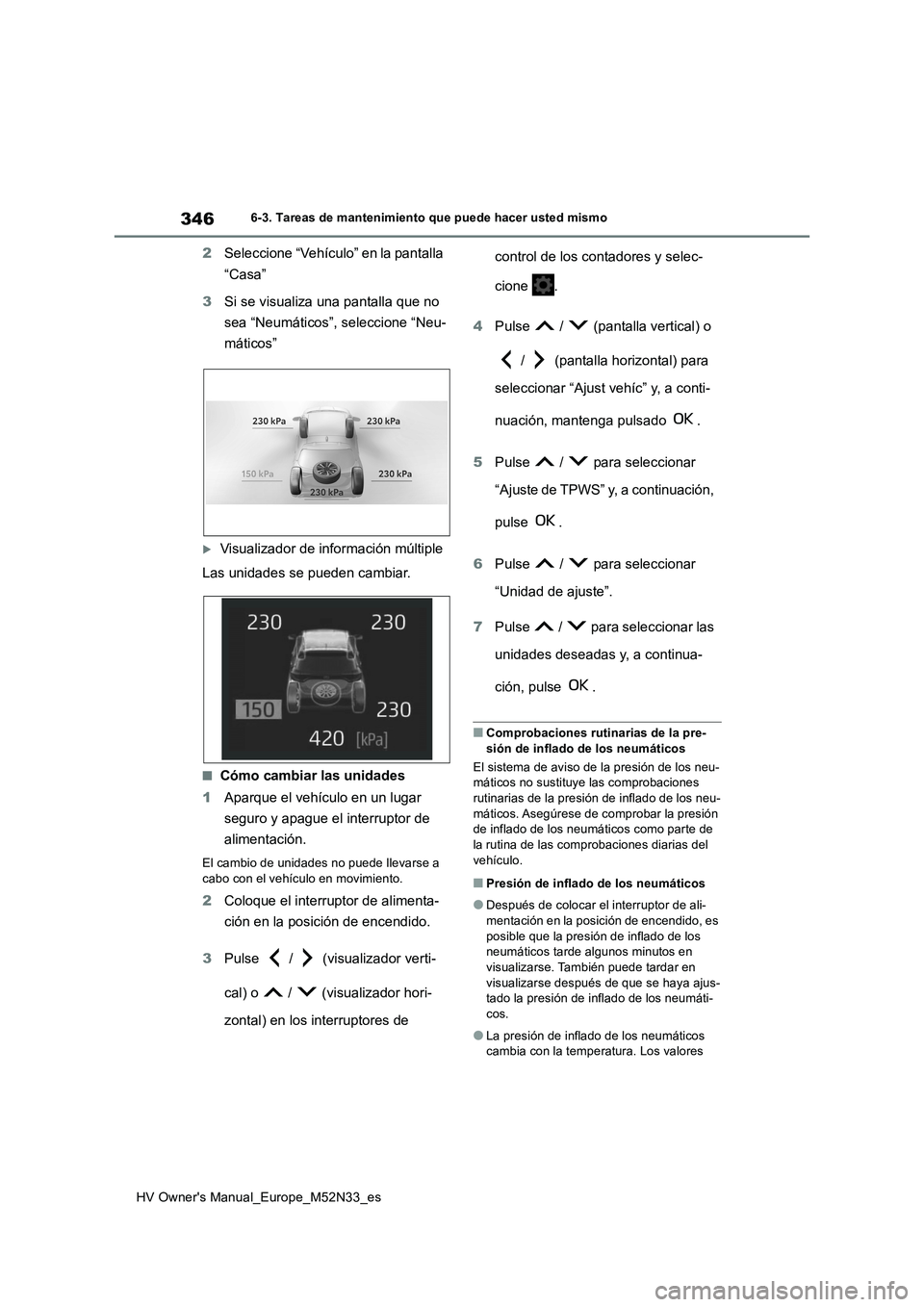

2Seleccione “Vehículo” en la pantalla
“Casa”
3 Si se visualiza una pantalla que no
sea “Neumáticos”, seleccione “Neu-
máticos”
Visualizador de información múltiple
Las unidades se pueden cambiar.
■Cómo cambiar las unidades
1 Aparque el vehículo en un lugar
seguro y apague el interruptor de
alimentación.
El cambio de unidades no puede llevarse a
cabo con el vehículo en movimiento.
2 Coloque el interruptor de alimenta-
ción en la posición de encendido.
3 Pulse / (visualizador verti-
cal) o / (visualizador hori-
zontal) en los interruptores de
control de los contadores y selec-
cione .
4 Pulse / (pantalla vertical) o
/ (pantalla horizontal) para
seleccionar “Ajust vehíc” y, a conti-
nuación, mantenga pulsado .
5 Pulse / para seleccionar
“Ajuste de TPWS” y, a continuación,
pulse .
6 Pulse / para seleccionar
“Unidad de ajuste”.
7 Pulse / para seleccionar las
unidades deseadas y, a continua-
ción, pulse .
■Comprobaciones rutinarias de la pre-
sión de inflado de los neumáticos
El sistema de aviso de la presión de los neu- máticos no sustituye las comprobaciones rutinarias de la presión de inflado de los neu-
máticos. Asegúrese de comprobar la presión de inflado de los neumáticos como parte de la rutina de las comprobaciones diarias del
vehículo.
■Presión de inflado de los neumáticos
●Después de colocar el interruptor de ali-
mentación en la posición de encendido, es posible que la presión de inflado de los neumáticos tarde algunos minutos en
visualizarse. También puede tardar en visualizarse después de que se haya ajus- tado la presión de inflado de los neumáti-
cos.
●La presión de inflado de los neumáticos cambia con la temperatura. Los valores

347
6
HV Owner's Manual_Europe_M52N33_es
6-3. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados

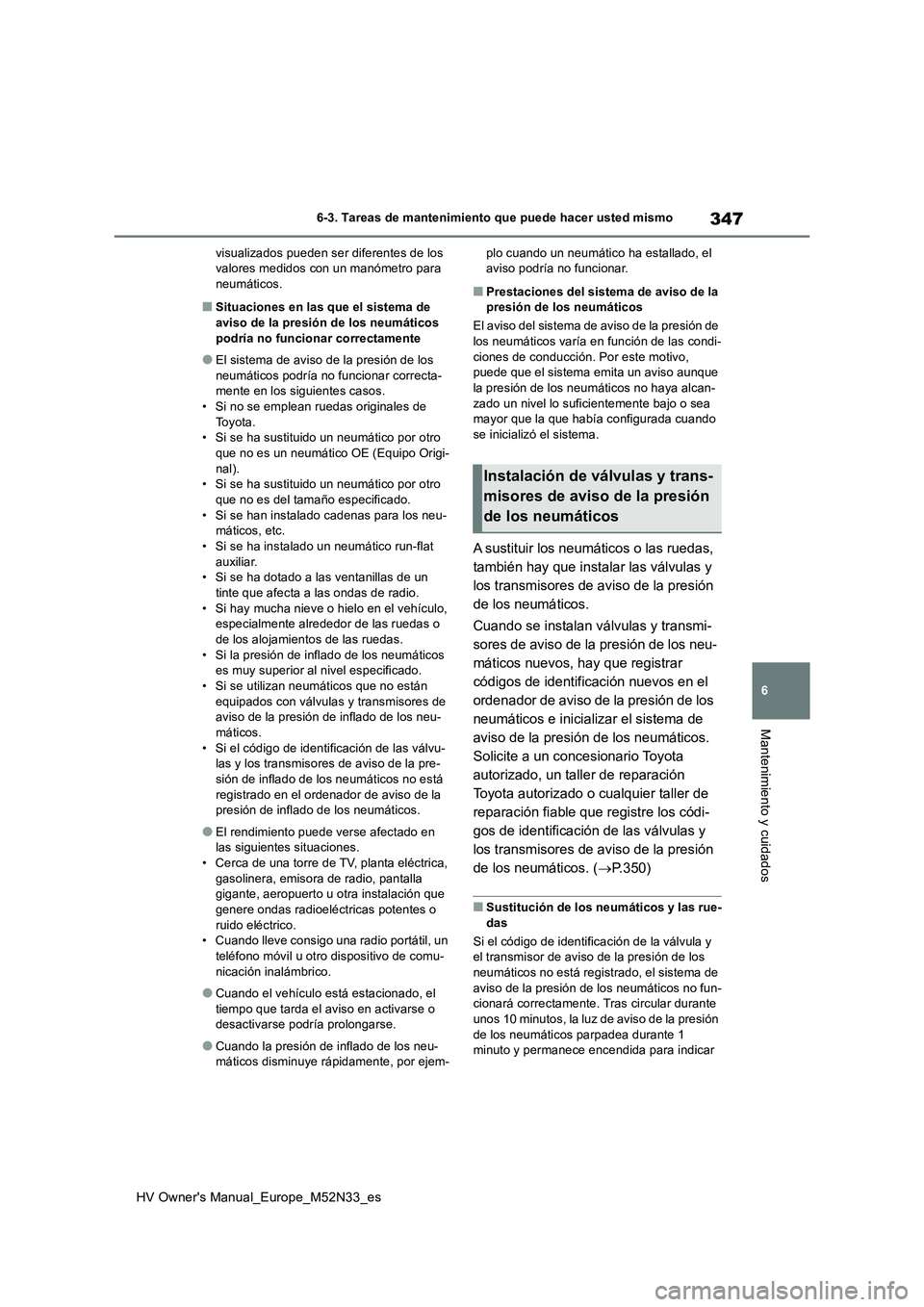

visualizados pueden ser diferentes de los valores medidos con un manómetro para neumáticos.
■Situaciones en las que el sistema de
aviso de la presión de los neumáticos podría no funcionar correctamente
●El sistema de aviso de la presión de los neumáticos podría no funcionar correcta-mente en los siguientes casos.
• Si no se emplean ruedas originales de To y o t a .• Si se ha sustituido un neumático por otro
que no es un neumático OE (Equipo Origi- nal).• Si se ha sustituido un neumático por otro
que no es del tamaño especificado. • Si se han instalado cadenas para los neu-máticos, etc.
• Si se ha instalado un neumático run-flat auxiliar.• Si se ha dotado a las ventanillas de un
tinte que afecta a las ondas de radio. • Si hay mucha nieve o hielo en el vehículo, especialmente alrededor de las ruedas o
de los alojamientos de las ruedas. • Si la presión de inflado de los neumáticos es muy superior al nivel especificado.
• Si se utilizan neumáticos que no están equipados con válvulas y transmisores de aviso de la presión de inflado de los neu-
máticos. • Si el código de identificación de las válvu-las y los transmisores de aviso de la pre-
sión de inflado de los neumáticos no está registrado en el or denador de aviso de la presión de inflado de los neumáticos.
●El rendimiento puede verse afectado en las siguientes situaciones.
• Cerca de una torre de TV, planta eléctrica, gasolinera, emisora de radio, pantalla gigante, aeropuerto u otra instalación que
genere ondas radioeléctricas potentes o ruido eléctrico.• Cuando lleve consigo una radio portátil, un
teléfono móvil u otro dispositivo de comu- nicación inalámbrico.
●Cuando el vehículo está estacionado, el tiempo que tarda el aviso en activarse o desactivarse podría prolongarse.
●Cuando la presión de inflado de los neu-máticos disminuye rápidamente, por ejem-
plo cuando un neumático ha estallado, el aviso podría no funcionar.
■Prestaciones del sistema de aviso de la presión de los neumáticos
El aviso del sistema de aviso de la presión de
los neumáticos varía en función de las condi- ciones de conducción. Por este motivo, puede que el sistema emita un aviso aunque
la presión de los neumáticos no haya alcan- zado un nivel lo suficientemente bajo o sea mayor que la que había configurada cuando
se inicializó el sistema.
A sustituir los neumáticos o las ruedas,
también hay que instalar las válvulas y
los transmisores de aviso de la presión
de los neumáticos.
Cuando se instalan válvulas y transmi-
sores de aviso de la presión de los neu-
máticos nuevos, hay que registrar
códigos de identificación nuevos en el
ordenador de aviso de la presión de los
neumáticos e inicializar el sistema de
aviso de la presión de los neumáticos.
Solicite a un concesionario Toyota
autorizado, un taller de reparación
Toyota autorizado o cualquier taller de
reparación fiable que registre los códi-
gos de identificación de las válvulas y
los transmisores de aviso de la presión
de los neumáticos. ( P.350)
■Sustitución de los neumáticos y las rue-
das
Si el código de identificación de la válvula y el transmisor de aviso de la presión de los neumáticos no está registrado, el sistema de
aviso de la presión de los neumáticos no fun- cionará correctamente. Tras circular durante unos 10 minutos, la luz de aviso de la presión
de los neumáticos parpadea durante 1 minuto y permanece encendida para indicar
Instalación de válvulas y trans-
misores de aviso de la presión
de los neumáticos

348
HV Owner's Manual_Europe_M52N33_es
6-3. Tareas de mantenimiento que puede hacer usted mismo

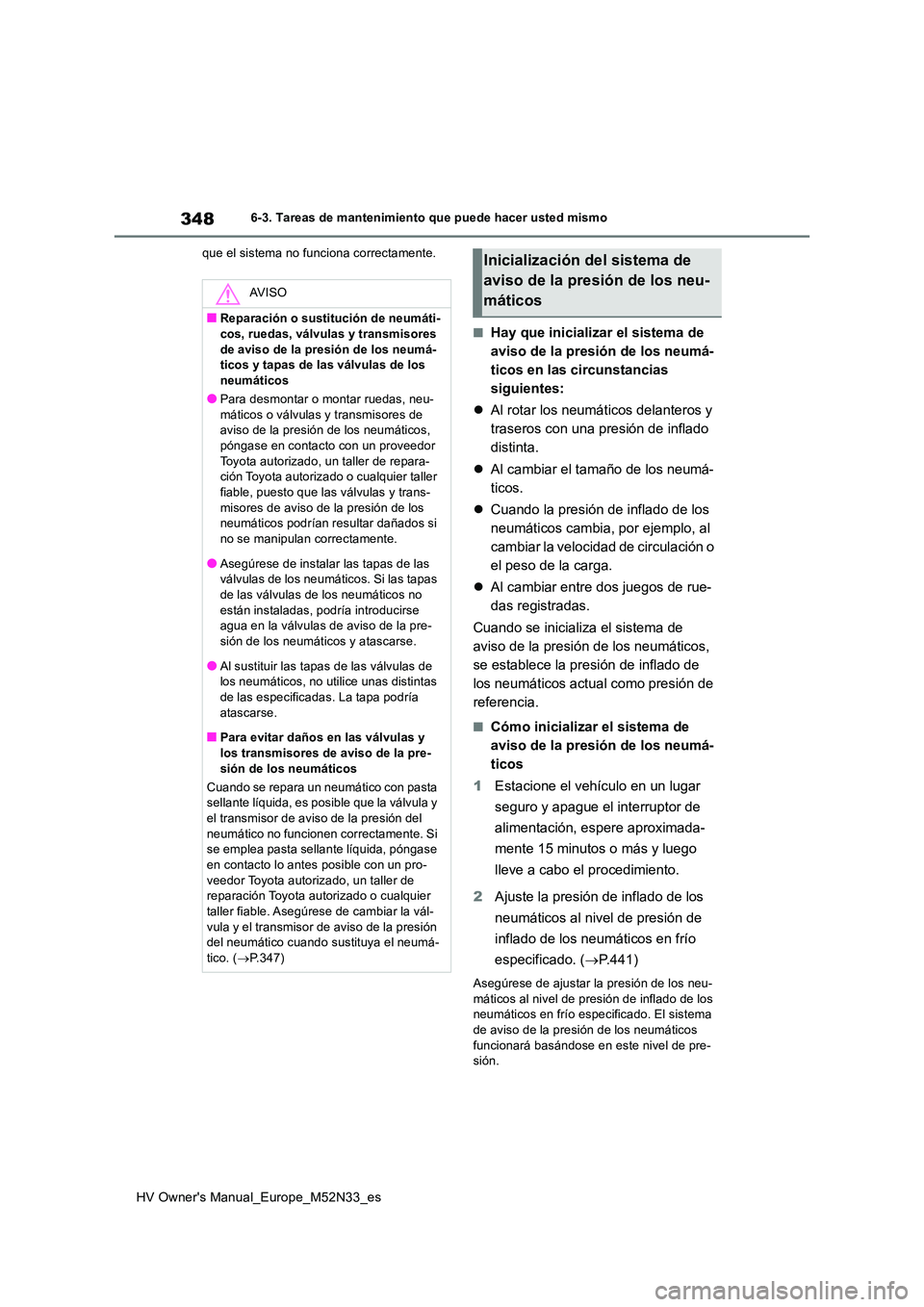

que el sistema no funciona correctamente.
■Hay que inicializar el sistema de
aviso de la presión de los neumá-
ticos en las circunstancias
siguientes:
 Al rotar los neumáticos delanteros y
traseros con una presión de inflado
distinta.
 Al cambiar el tamaño de los neumá-
ticos.
 Cuando la presión de inflado de los
neumáticos cambia, por ejemplo, al
cambiar la velocidad de circulación o
el peso de la carga.
 Al cambiar entre dos juegos de rue-
das registradas.
Cuando se inicializa el sistema de
aviso de la presión de los neumáticos,
se establece la presión de inflado de
los neumáticos actual como presión de
referencia.
■Cómo inicializar el sistema de
aviso de la presión de los neumá-
ticos
1 Estacione el vehículo en un lugar
seguro y apague el interruptor de
alimentación, espere aproximada-
mente 15 minutos o más y luego
lleve a cabo el procedimiento.
2 Ajuste la presión de inflado de los
neumáticos al nivel de presión de
inflado de los neumáticos en frío
especificado. ( P.441)
Asegúrese de ajustar la presión de los neu- máticos al nivel de presión de inflado de los neumáticos en frío especificado. El sistema
de aviso de la presión de los neumáticos funcionará basándose en este nivel de pre-sión.
AV I S O
■Reparación o sustitución de neumáti-cos, ruedas, válvulas y transmisores
de aviso de la presión de los neumá- ticos y tapas de las válvulas de los neumáticos
●Para desmontar o montar ruedas, neu-
máticos o válvulas y transmisores de aviso de la presión de los neumáticos, póngase en contacto con un proveedor
Toyota autorizado, un taller de repara- ción Toyota autorizado o cualquier taller fiable, puesto que las válvulas y trans-
misores de aviso de la presión de los neumáticos podrían resultar dañados si no se manipulan correctamente.
●Asegúrese de instalar las tapas de las válvulas de los neumáticos. Si las tapas de las válvulas de los neumáticos no
están instaladas, podría introducirse agua en la válvulas de aviso de la pre-sión de los neumáticos y atascarse.
●Al sustituir las tapas de las válvulas de los neumáticos, no utilice unas distintas de las especificadas. La tapa podría
atascarse.
■Para evitar daños en las válvulas y
los transmisores de aviso de la pre- sión de los neumáticos
Cuando se repara un neumático con pasta sellante líquida, es posible que la válvula y
el transmisor de aviso de la presión del neumático no funcionen correctamente. Si se emplea pasta sellante líquida, póngase
en contacto lo antes posible con un pro- veedor Toyota autorizado, un taller de reparación Toyota autorizado o cualquier
taller fiable. Asegúrese de cambiar la vál- vula y el transmisor de aviso de la presión del neumático cuando sustituya el neumá-
tico. ( P.347)
Inicialización del sistema de
aviso de la presión de los neu-
máticos
