TOYOTA YARIS CROSS 2021 Návod na použitie (in Slovakian)
Manufacturer: TOYOTA, Model Year: 2021, Model line: YARIS CROSS, Model: TOYOTA YARIS CROSS 2021Pages: 650, veľkosť PDF: 29.03 MB

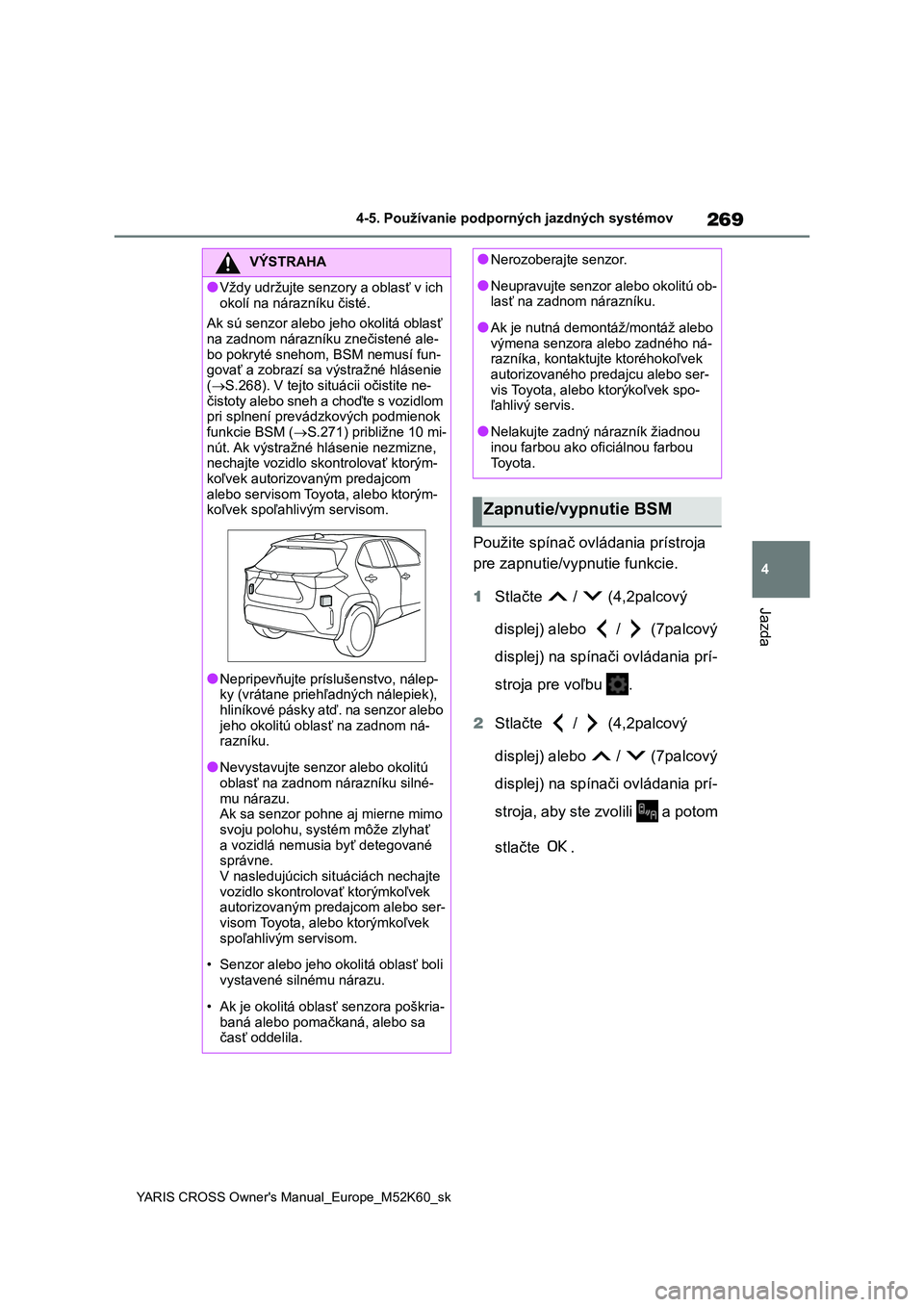

Page 271 of 650

269
4
YARIS CROSS Owner's Manual_Europe_M52K60_sk
4-5. Používanie podporných jazdných systémov
Jazda
Použite spínač ovládania prístroja
pre zapnutie/vyp nutie funkcie.
1 Stlačte / (4,2palcový
displej) alebo / (7palcový
displej) na spínač i ovládania prí-
stroja pre voľbu .
2 Stlačte / (4,2palcový
displej) alebo / (7palcový
displej) na spínač i ovládania prí-
stroja, aby ste zvolili a potom
stlačte .
VÝSTRAHA
●Vždy udržujte senzory a oblasť v ich
okolí na nárazníku čisté.
Ak sú senzor alebo j eho okolitá oblasť na zadnom nárazníku znečistené ale-
bo pokryté snehom, BSM nemusí fun-
govať a zobrazí sa výstražné hlásenie ( S.268). V tejto situácii očistite ne-
čistoty alebo sneh a choďte s vozidlom
pri splnení prev ádzkových podmienok
funkcie BSM ( S.271) približne 10 mi- nút. Ak výstražné hl ásenie nezmizne,
nechajte vozidlo sko ntrolovať ktorým-
koľvek autorizovaným predajcom alebo servisom Toyota, alebo ktorým-
koľvek spoľahlivým servisom.
●Nepripevňujte príslušenstvo, nálep-
ky (vrátane priehľadných nálepiek),
hliníkové pásky atď. na senzor alebo jeho okolitú oblas ť na zadnom ná-
razníku.
●Nevystavujte senzo r alebo okolitú
oblasť na zadnom nárazníku silné-
mu nárazu. Ak sa senzor pohne aj mierne mimo
svoju polohu, systém môže zlyhať
a vozidlá nemusia byť detegované správne.
V nasledujúcich sit uáciách nechajte
vozidlo skontrolova ť ktorýmkoľvek autorizovaným predajcom alebo ser-
visom Toyota, alebo ktorýmkoľvek
spoľahlivým servisom.
• Senzor alebo jeho okolitá oblasť boli
vystavené sil nému nárazu.
• Ak je okolitá oblasť senzora poškria-
baná alebo pomačkaná, alebo sa časť oddelila.
●Nerozoberajte senzor.
●Neupravujte senzor alebo okolitú ob-
lasť na zadnom nárazníku.
●Ak je nutná demontáž/montáž alebo
výmena senzora alebo zadného ná- razníka, kontaktuj te ktoréhokoľvek
autorizovaného predajcu alebo ser-
vis Toyota, alebo ktorýkoľvek spo- ľahlivý servis.
●Nelakujte zadný nárazník žiadnou inou farbou ako oficiálnou farbou
Toyota.
Zapnutie/vypnutie BSM
Page 272 of 650

270
YARIS CROSS Owner's Manual_Europe_M52K60_sk
4-5. Používanie podporných jazdných systémov

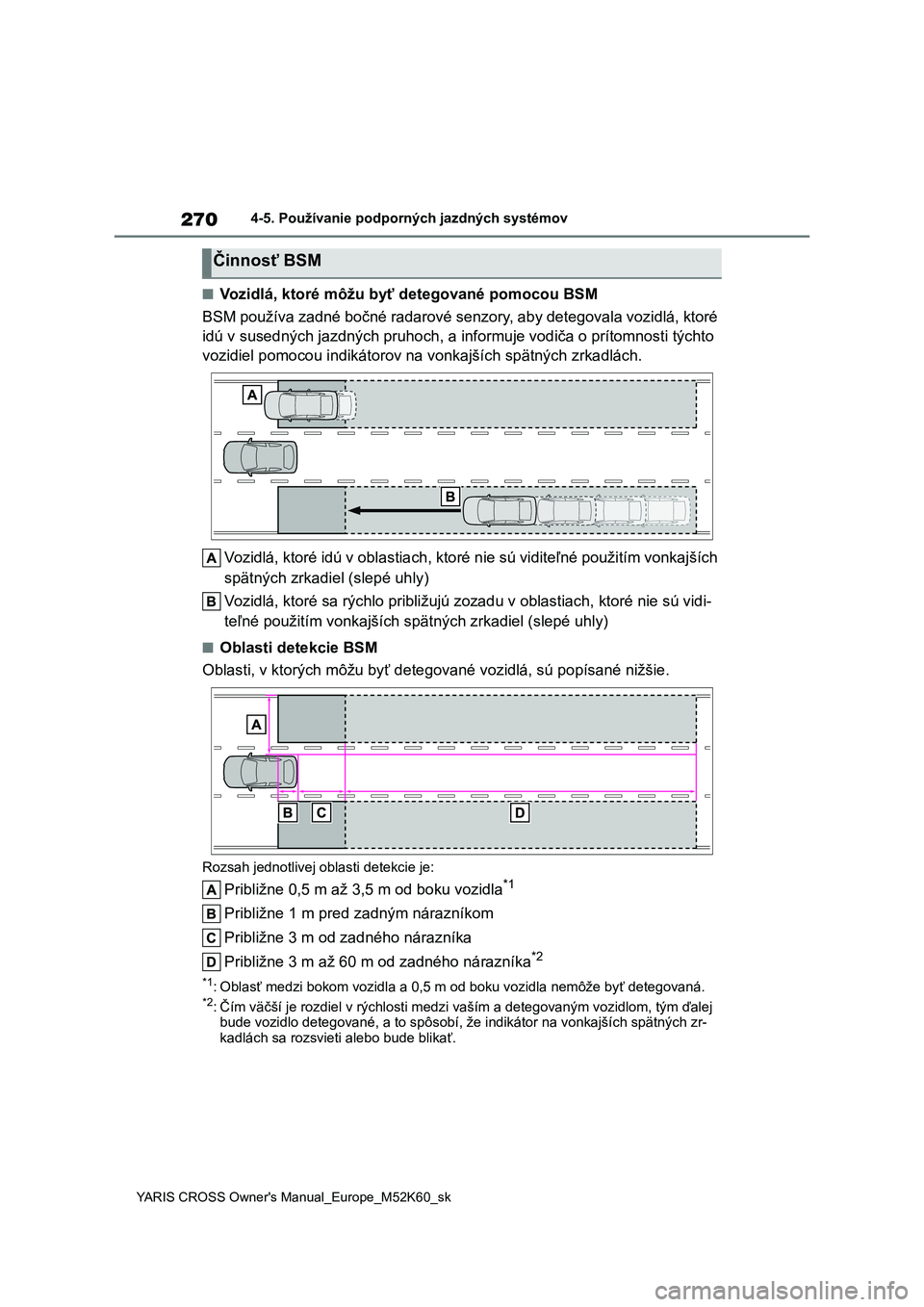

■Vozidlá, ktoré môžu byť detegované pomocou BSM
BSM používa zadné bočné radarové senzory, aby detegovala vozidlá, ktoré
idú v susedných jazdných pruhoch , a informuje vodiča o prítomnosti týchto
vozidiel pomocou indik átorov na vonkajších spätných zrkadlách.
Vozidlá, ktoré idú v oblastiach, ktoré nie sú viditeľné použití m vonkajších
spätných zrkadiel (slepé uhly)
Vozidlá, ktoré sa rýchlo približujú zozadu v oblastiach, ktoré nie sú vidi-
teľné použitím vonkajších sp ätných zrkadiel (slepé uhly)
■Oblasti detekcie BSM
Oblasti, v ktorých môžu byť dete gované vozidlá, sú popísané nižšie.
Rozsah jednotlivej oblasti detekcie je:
Približne 0,5 m až 3,5 m od boku vozidla*1
Približne 1 m pred zadným nárazníkom
Približne 3 m od zadného nárazníka
Približne 3 m až 60 m od zadného nárazníka*2
*1: Oblasť medzi bokom vozidla a 0,5 m od boku vozidla nemôže byť detegovaná.*2: Čím väčší je rozdiel v rýchlosti medzi vaším a detegovaným vozidlom, tým ďalej bude vozidlo detegované, a to spôs obí, že indikátor na vonkajších spätných zr-
kadlách sa rozsvieti alebo bude blikať.
Činnosť BSM
Page 273 of 650

271
4
YARIS CROSS Owner's Manual_Europe_M52K60_sk
4-5. Používanie podporných jazdných systémov
Jazda

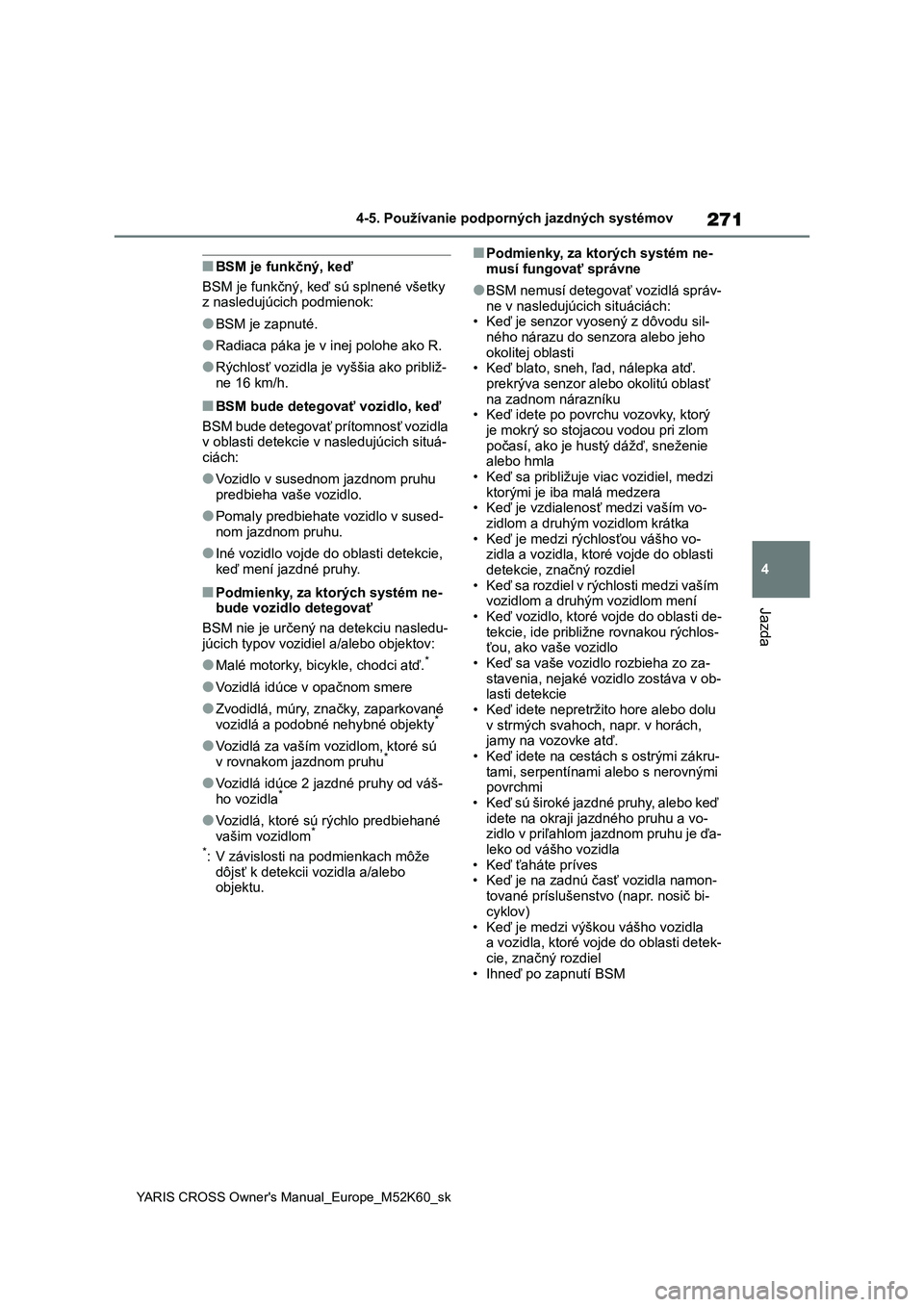

■BSM je funkčný, keď
BSM je funkčný, keď sú splnené všetky
z nasledujúcich podmienok:
●BSM je zapnuté.
●Radiaca páka je v inej polohe ako R.
●Rýchlosť vozidla je vyššia ako približ-
ne 16 km/h.
■BSM bude detegovať vozidlo, keď
BSM bude detegovať prítomnosť vozidla
v oblasti detekcie v nasledujúcich situá-
ciách:
●Vozidlo v susednom jazdnom pruhu
predbieha vaše vozidlo.
●Pomaly predbiehate vozidlo v sused-
nom jazdnom pruhu.
●Iné vozidlo vojde do oblasti detekcie,
keď mení jazdné pruhy.
■Podmienky, za ktorých systém ne-
bude vozidlo detegovať
BSM nie je určený na detekciu nasledu-
júcich typov vozidiel a/alebo objektov:
●Malé motorky, bicykle, chodci atď.*
●Vozidlá idúce v opačnom smere
●Zvodidlá, múry, značky, zaparkované
vozidlá a podobné nehybné objekty*
●Vozidlá za vaším vozidlom, ktoré sú
v rovnakom jazdnom pruhu*
●Vozidlá idúce 2 jazdné pruhy od váš-
ho vozidla*
●Vozidlá, ktoré sú rýchlo predbiehané
vašim vozidlom*
*
: V závislosti na podmienkach môže
dôjsť k detekcii vozidla a/alebo
objektu.
■Podmienky, za ktorých systém ne-
musí fungovať správne
●BSM nemusí detegovať vozidlá správ-
ne v nasledujúcich situáciách:
• Keď je senzor vyosený z dôvodu sil-
ného nárazu do senzora alebo jeho
okolitej oblasti
• Keď blato, sneh, ľad, nálepka atď.
prekrýva senzor alebo okolitú oblasť
na zadnom nárazníku
• Keď idete po povrchu vozovky, ktorý
je mokrý so stojacou vodou pri zlom
počasí, ako je hustý dážď, sneženie
alebo hmla
• Keď sa približuje viac vozidiel, medzi
ktorými je iba malá medzera
• Keď je vzdialenosť medzi vaším vo-
zidlom a druhým vozidlom krátka
• Keď je medzi rýchlosťou vášho vo-
zidla a vozidla, ktoré vojde do oblasti
detekcie, značný rozdiel
• Keď sa rozdiel v rýchlosti medzi vaším
vozidlom a druhým vozidlom mení
• Keď vozidlo, ktoré vojde do oblasti de-
tekcie, ide približne rovnakou rýchlos-
ťou, ako vaše vozidlo
• Keď sa vaše vozidlo rozbieha zo za-
stavenia, nejaké vozidlo zostáva v ob-
lasti detekcie
• Keď idete nepretržito hore alebo dolu
v strmých svahoch, napr. v horách,
jamy na vozovke atď.
• Keď idete na cestách s ostrými zákru-
tami, serpentínami alebo s nerovnými
povrchmi
• Keď sú široké jazdné pruhy, alebo keď
idete na okraji jazdného pruhu a vo-
zidlo v priľahlom jazdnom pruhu je ďa-
leko od vášho vozidla
• Keď ťaháte príves
• Keď je na zadnú časť vozidla namon-
tované príslušenstvo (napr. nosič bi-
cyklov)
• Keď je medzi výškou vášho vozidla
a vozidla, ktoré vojde do oblasti detek-
cie, značný rozdiel
• Ihneď po zapnutí BSM
Page 274 of 650

272
YARIS CROSS Owner's Manual_Europe_M52K60_sk
4-5. Používanie podporných jazdných systémov

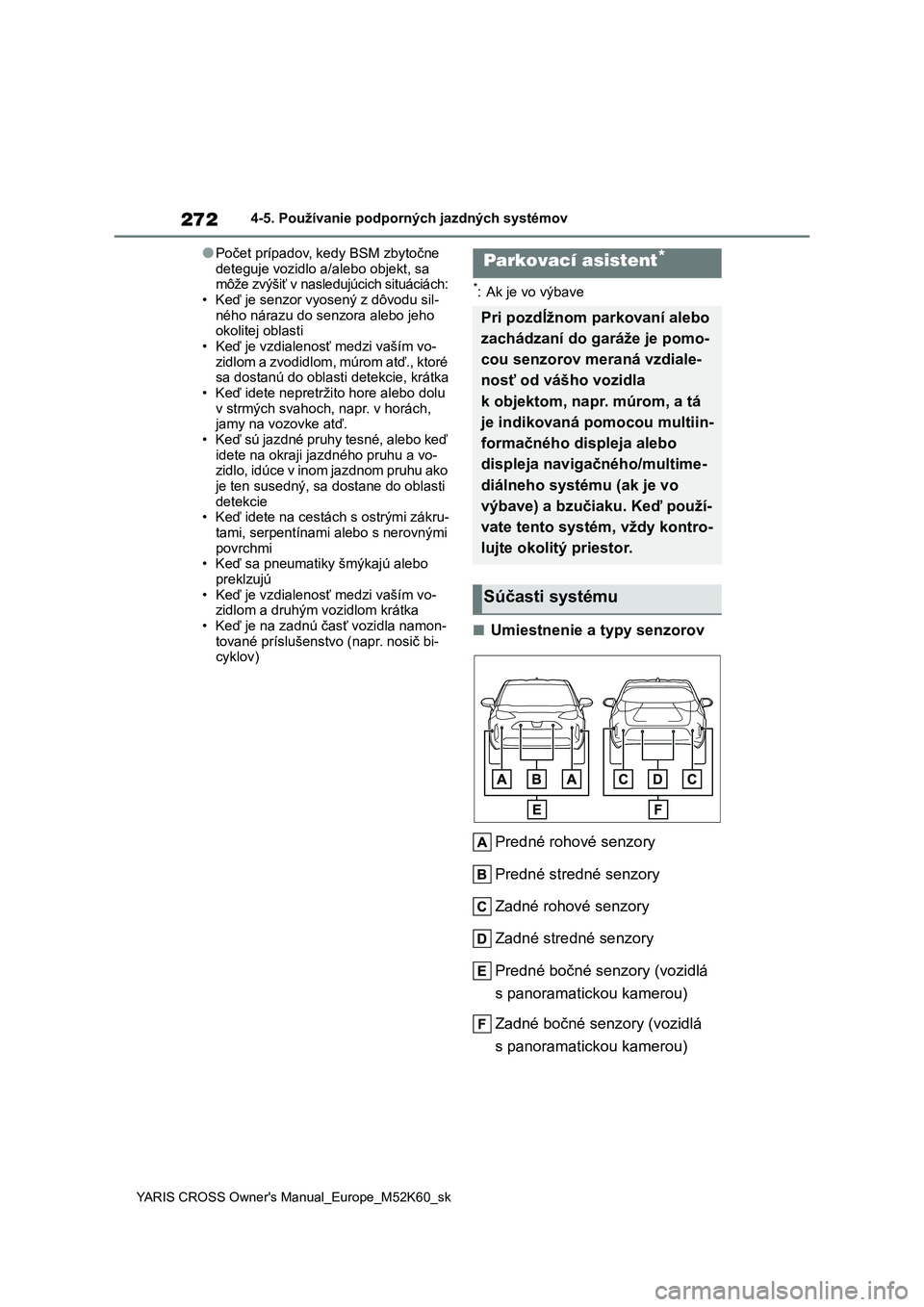

●Počet prípadov, kedy BSM zbytočne
deteguje vozidlo a/alebo objekt, sa môže zvýšiť v nasleduj úcich situáciách:
• Keď je senzor vyosený z dôvodu sil-
ného nárazu do s enzora alebo jeho okolitej oblasti
• Keď je vzdialenosť medzi vaším vo-
zidlom a zvodidlom, múrom atď., ktoré sa dostanú do oblasti detekcie, krátka
• Keď idete nepretržito hore alebo dolu
v strmých svahoch, napr. v horách, jamy na vozovke atď.
• Keď sú jazdné pruhy tesné, alebo keď
idete na okraji jaz dného pruhu a vo- zidlo, idúce v inom jazdnom pruhu ako
je ten susedný, sa dostane do oblasti
detekcie • Keď idete na cestác h s ostrými zákru-
tami, serpentínami alebo s nerovnými
povrchmi • Keď sa pneumatiky šmýkajú alebo
preklzujú
• Keď je vzdialenosť medzi vaším vo- zidlom a druhým vozidlom krátka
• Keď je na zadnú časť vozidla namon-
tované príslušenstvo (napr. nosič bi- cyklov)
*: Ak je vo výbave
■Umiestnenie a typy senzorov
Predné rohové senzory
Predné stredné senzory
Zadné rohové senzory
Zadné stredné senzory
Predné bočné senzory (vozidlá
s panoramatickou kamerou)
Zadné bočné senzory (vozidlá
s panoramatickou kamerou)
Parkovací asistent*
Pri pozdĺžnom parkovaní alebo
zachádzaní do garáže je pomo-
cou senzorov meraná vzdiale-
nosť od vášho vozidla
k objektom, napr. múrom, a tá
je indikovaná pomocou multiin-
formačného displeja alebo
displeja navigačného/multime-
diálneho systému (ak je vo
výbave) a bzučiaku. Keď použí-
vate tento systém, vždy kontro-
lujte okolitý priestor.
Súčasti systému
Page 275 of 650

273
4
YARIS CROSS Owner's Manual_Europe_M52K60_sk
4-5. Používanie podporných jazdných systémov
Jazda

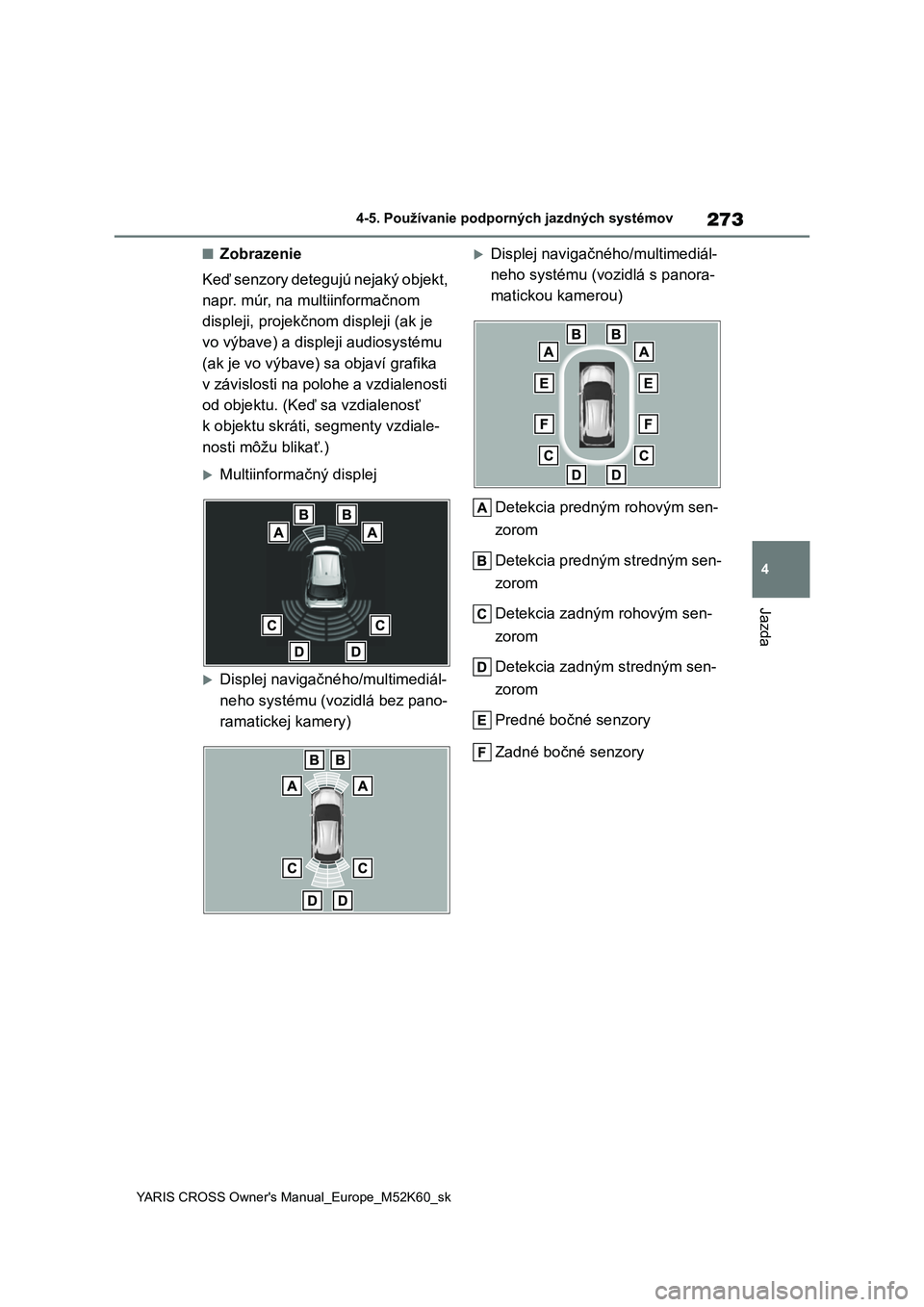

■Zobrazenie
Keď senzory detegujú nejaký objekt,
napr. múr, na multiinformačnom
displeji, projekčno m displeji (ak je
vo výbave) a displ eji audiosystému
(ak je vo výbave) sa objaví grafika
v závislosti na polohe a vzdialenosti
od objektu. (Keď sa vzdialenosť
k objektu skráti, segmenty vzdiale-
nosti môžu blikať.)
Multiinformačný displej
Displej navigačného/multimediál-
neho systému (vozidlá bez pano-
ramatickej kamery)
Displej navigačného/multimediál-
neho systému (vozidlá s panora-
matickou kamerou)
Detekcia predným rohovým sen-
zorom
Detekcia predným stredným sen-
zorom
Detekcia zadným rohovým sen-
zorom
Detekcia zadným stredným sen-
zorom
Predné bočné senzory
Zadné bočné senzory
Page 276 of 650

274
YARIS CROSS Owner's Manual_Europe_M52K60_sk
4-5. Používanie podporných jazdných systémov

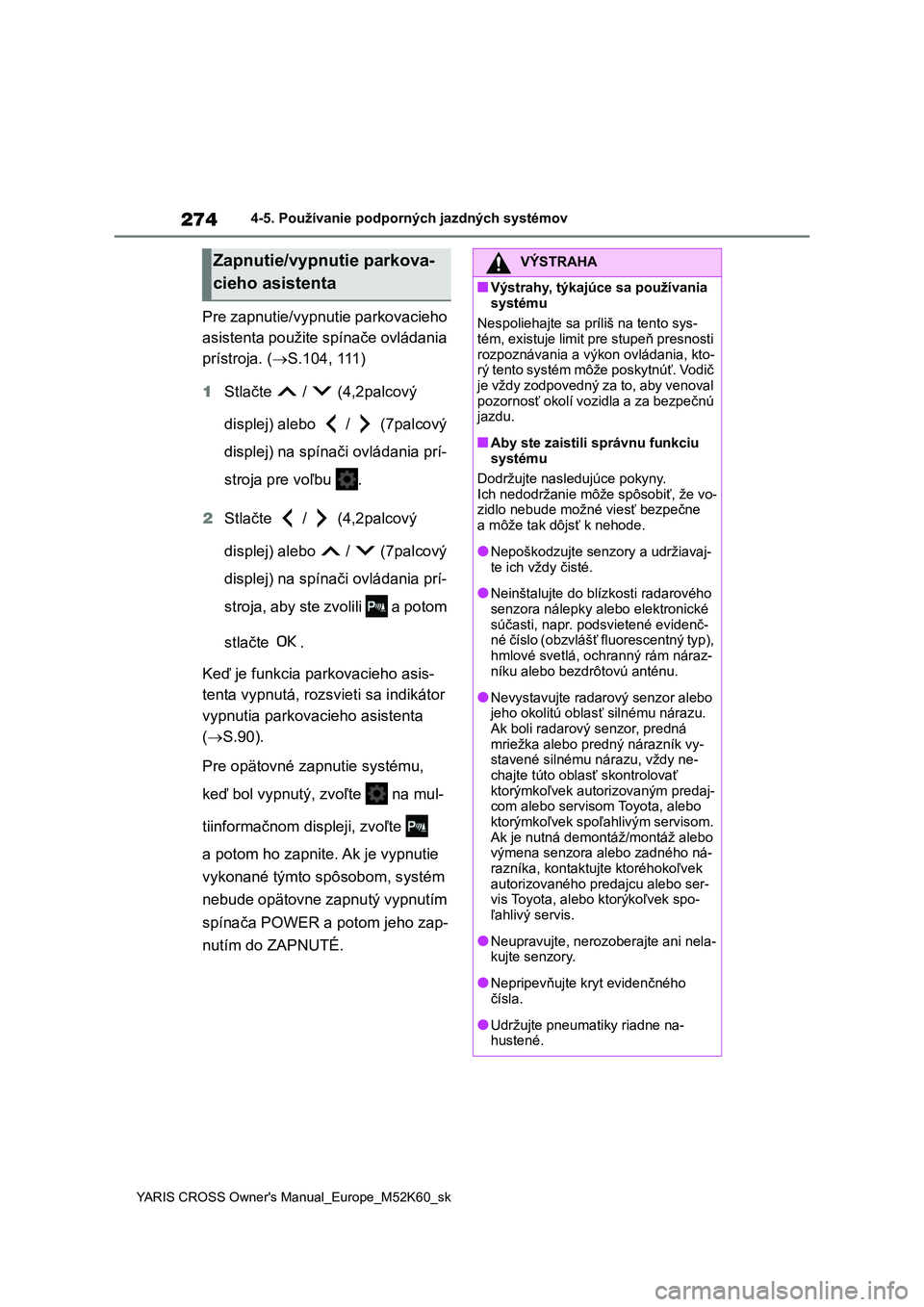

Pre zapnutie/vypnutie parkovacieho
asistenta použite spínače ovládania
prístroja. ( S.104, 111)
1 Stlačte / (4,2palcový
displej) alebo / (7palcový
displej) na spínači ovládania prí-
stroja pre voľbu .
2 Stlačte / (4,2palcový
displej) alebo / (7palcový
displej) na spínači ovládania prí-
stroja, aby ste zvolili a potom
stlačte .
Keď je funkcia parkovacieho asis-
tenta vypnutá, rozsvi eti sa indikátor
vypnutia parkovacieho asistenta
( S.90).
Pre opätovné zapnutie systému,
keď bol vypnutý, zvoľte na mul-
tiinformačnom displeji, zvoľte
a potom ho zapnite. Ak je vypnutie
vykonané týmto s pôsobom, systém
nebude opätovne zapnutý vypnutím
spínača POWER a potom jeho zap-
nutím do ZAPNUTÉ.
Zapnutie/vypnutie parkova-
cieho asistenta
VÝSTRAHA
■Výstrahy, týkajúce sa používania
systému
Nespoliehajt e sa príliš na tento sys- tém, existuje limit pre stupeň presnosti
rozpoznávania a výkon ovládania, kto-
rý tento systém môže poskytnúť. Vodič je vždy zodpovedný za to, aby venoval
pozornosť okolí vozidla a za bezpečnú
jazdu.
■Aby ste zaistili správnu funkciu
systému
Dodržujte nasledujúce pokyny. Ich nedodržanie môže spôsobiť, že vo-
zidlo nebude možné viesť bezpečne
a môže tak dôjsť k nehode.
●Nepoškodzujte senzory a udržiavaj-
te ich vždy čisté.
●Neinštalujte do blíz kosti radarového
senzora nálepky alebo elektronické súčasti, napr. podsvietené evidenč-
né číslo (obzvlášť fluorescentný typ),
hmlové svetlá, ochranný rám náraz- níku alebo bezdrôtovú anténu.
●Nevystavujte radaro vý senzor alebo jeho okolitú oblasť silnému nárazu.
Ak boli radarový senzor, predná
mriežka alebo predný nárazník vy- stavené silnému nárazu, vždy ne-
chajte túto oblasť skontrolovať
ktorýmkoľvek autorizovaným predaj- com alebo servisom Toyota, alebo
ktorýmkoľvek spoľahlivým servisom.
Ak je nutná demontáž/montáž alebo výmena senzora alebo zadného ná-
razníka, kontaktuj te ktoréhokoľvek
autorizovaného predajcu alebo ser- vis Toyota, alebo ktorýkoľvek spo-
ľahlivý servis.
●Neupravujte, nerozoberajte ani nela-
kujte senzory.
●Nepripevňujte kryt evidenčného
čísla.
●Udržujte pneumatiky riadne na-
hustené.
Page 277 of 650

275
4
YARIS CROSS Owner's Manual_Europe_M52K60_sk
4-5. Používanie podporných jazdných systémov
Jazda
■Systém je možné ovládať, keď
●Spínač POWER je v ZAPNUTÉ.
●Funkcia parkovacieho asistenta je
zapnutá.
●Rýchlosť vozidla j e nižšia ako cca
10 km/h.
●Radiaca páka je inde ako v P.
■Ak sa na mu l ti i nf o rmač no m d is pl ej i zobrazí "Vyčistite senzor parkova-
cieho asistenta"
Senzor môže byť pokrytý ľadom, kvapky vody snehom, nečistotami atď. Odstráň-
te kvapky vody, ľad, sneh, nečistotu atď.
zo senzora, aby sa systém vrátil do nor- málneho stavu.
Výstražné hlásenie sa môže zobraziť
alebo nemusí byť detegovaná prekážka tiež z dôvodu vytvárania námrazy na
senzore pri nízkych t eplotách. Akonáhle
sa námraza rozpustí, systém sa vráti do
pôvodného stavu.
Ak je zobrazené výstražné hlásenie, aj
keď je senzor čistý, mohlo dôjsť k poru- che senzora. Nechajte vozidlo skontro-
lovať ktorýmkoľvek autorizovaným
predajcom alebo servisom Toyota, alebo ktorýmkoľvek spoľahlivým servisom.
■Informácie o detekcii senzorov
●Oblasti detekcie senzorov sú obme-
dzené na oblasti v okolí predného a zadného nárazníka.
●Pri používaní môžu nastať nasledujú-ce situácie.
• V závislosti na tvare objektu a ďalších
faktoroch sa môže vzdialenosť detek- cie skrátiť, alebo detekcia nie je mož-
ná vôbec.
• Detekcia nemusí byť možná, ak sa statické objekty dos tanú príliš blízko
k senzoru.
• Medzi detekciou statického objektu a jej zobrazením bude krátke zdržanie
(zaznie výstražný bzuč iak). Aj pri níz-
kej rýchlosti je m ožné, že sa objekt priblíži do vzdialenosti 30 cm predtým,
ako sa ukáže zobra zenie a zaznie vý-
stražné pípanie. • Mohlo by byť ťažké počuť bzučiak
z dôvodu hlasitost i audiosystému ale-
bo hluku prúdenia vzduchu z klimati- zácie.
• Mohlo by byť ťažké počuť zvuk tohto
systému z dôvodu bzučiaku iných sys- témov.
VÝSTRAHA
■Zvoľte pre vypnutie tejto funkcie
V nasledujúcich si tuáciách funkciu
vypnite, pretože sa môže uviesť do činnosti, aj keď nehrozí nebezpečen-
stvo kolízie.
●Nedodržanie hore uvedených varo-
vaní.
●Je nainštalované neoriginálne (zní- žené atď.) pruženie.
■Pri umývaní vozidla
Na časti, kde sú umiestnené senzory,
nestriekajte prúd vody alebo pary.
Mohlo by tým dôjsť k poruche senzora.
●Keď používate pre umývanie vo-
zidla vysokotlakov ú umývačku, ne- striekajte vodu priamo na senzory,
pretože to môže spôsobiť poruchu
senzora.
●Keď používate pre umývanie vo-
zidla paru, nesmer ujte paru príliš blízko k senzorom , pretože to môže
spôsobiť poruchu senzora.
Page 278 of 650

276
YARIS CROSS Owner's Manual_Europe_M52K60_sk
4-5. Používanie podporných jazdných systémov

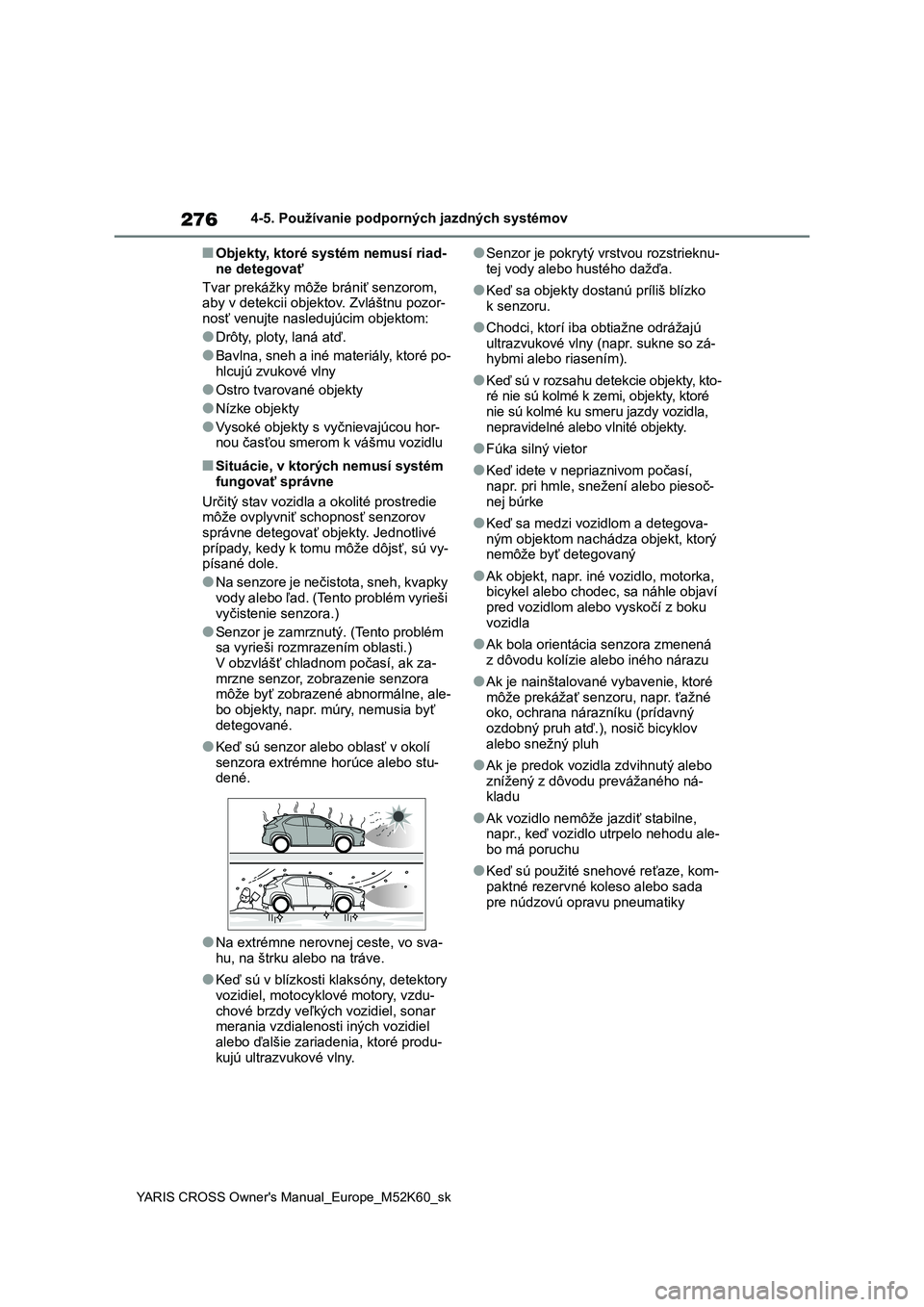

■Objekty, ktoré systém nemusí riad-
ne detegovať
Tvar prekážky môže brániť senzorom, aby v detekcii objektov. Zvláštnu pozor-
nosť venujte nasledujúcim objektom:
●Drôty, ploty, laná atď.
●Bavlna, sneh a iné materiály, ktoré po-
hlcujú zvukové vlny
●Ostro tvarované objekty
●Nízke objekty
●Vysoké objekty s vyčnievajúcou hor- nou časťou smerom k vášmu vozidlu
■Situácie, v ktorých nemusí systém
fungovať správne
Určitý stav vozidla a okolité prostredie môže ovplyvniť schopnosť senzorov
správne detegovať objekty. Jednotlivé
prípady, kedy k tomu môže dôjsť, sú vy- písané dole.
●Na senzore je nečistota, sneh, kvapky
vody alebo ľad. (Tento problém vyrieši
vyčistenie senzora.)
●Senzor je zamrznut ý. (Tento problém sa vyrieši rozmrazením oblasti.)
V obzvlášť chladnom počasí, ak za-
mrzne senzor, zobrazenie senzora môže byť zobrazené abnormálne, ale-
bo objekty, napr. múry, nemusia byť
detegované.
●Keď sú senzor alebo oblasť v okolí
senzora extrémne horúce alebo stu- dené.
●Na extrémne nerov nej ceste, vo sva-
hu, na štrku alebo na tráve.
●Keď sú v blízkosti kl aksóny, detektory
vozidiel, motocykl ové motory, vzdu- chové brzdy veľkých vozidiel, sonar
merania vzdialenost i iných vozidiel
alebo ďalšie zariadenia, ktoré produ- kujú ultrazvukové vlny.
●Senzor je pokrytý vr stvou rozstrieknu-
tej vody alebo hustého dažďa.
●Keď sa objekty dostanú príliš blízko
k senzoru.
●Chodci, ktorí iba obtiažne odrážajú
ultrazvukové vlny (n apr. sukne so zá- hybmi alebo riasením).
●Keď sú v rozsahu detekcie objekty, kto-ré nie sú kolmé k zemi, objekty, ktoré
nie sú kolmé ku smeru jazdy vozidla,
nepravidelné alebo vlnité objekty.
●Fúka silný vietor
●Keď idete v nepriaznivom počasí,
napr. pri hmle, snežení alebo piesoč-
nej búrke
●Keď sa medzi vozidlom a detegova-
ným objektom nach ádza objekt, ktorý nemôže byť detegovaný
●Ak objekt, napr. iné vozidlo, motorka, bicykel alebo chodec, s a náhle objaví
pred vozidlom alebo vyskočí z boku
vozidla
●Ak bola orientácia senzora zmenená
z dôvodu kolízie alebo iného nárazu
●Ak je nainštalované vybavenie, ktoré
môže prekážať senzoru, napr. ťažné oko, ochrana nárazníku (prídavný
ozdobný pruh atď.), nosič bicyklov
alebo snežný pluh
●Ak je predok vozidla zdvihnutý alebo
znížený z dôvodu prevážaného ná- kladu
●Ak vozidlo nemôže jazdiť stabilne, napr., keď vozidlo utrpelo nehodu ale-
bo má poruchu
●Keď sú použité snehové reťaze, kom-
paktné rezervné koleso alebo sada
pre núdzovú opravu pneumatiky
Page 279 of 650

277
4
YARIS CROSS Owner's Manual_Europe_M52K60_sk
4-5. Používanie podporných jazdných systémov
Jazda

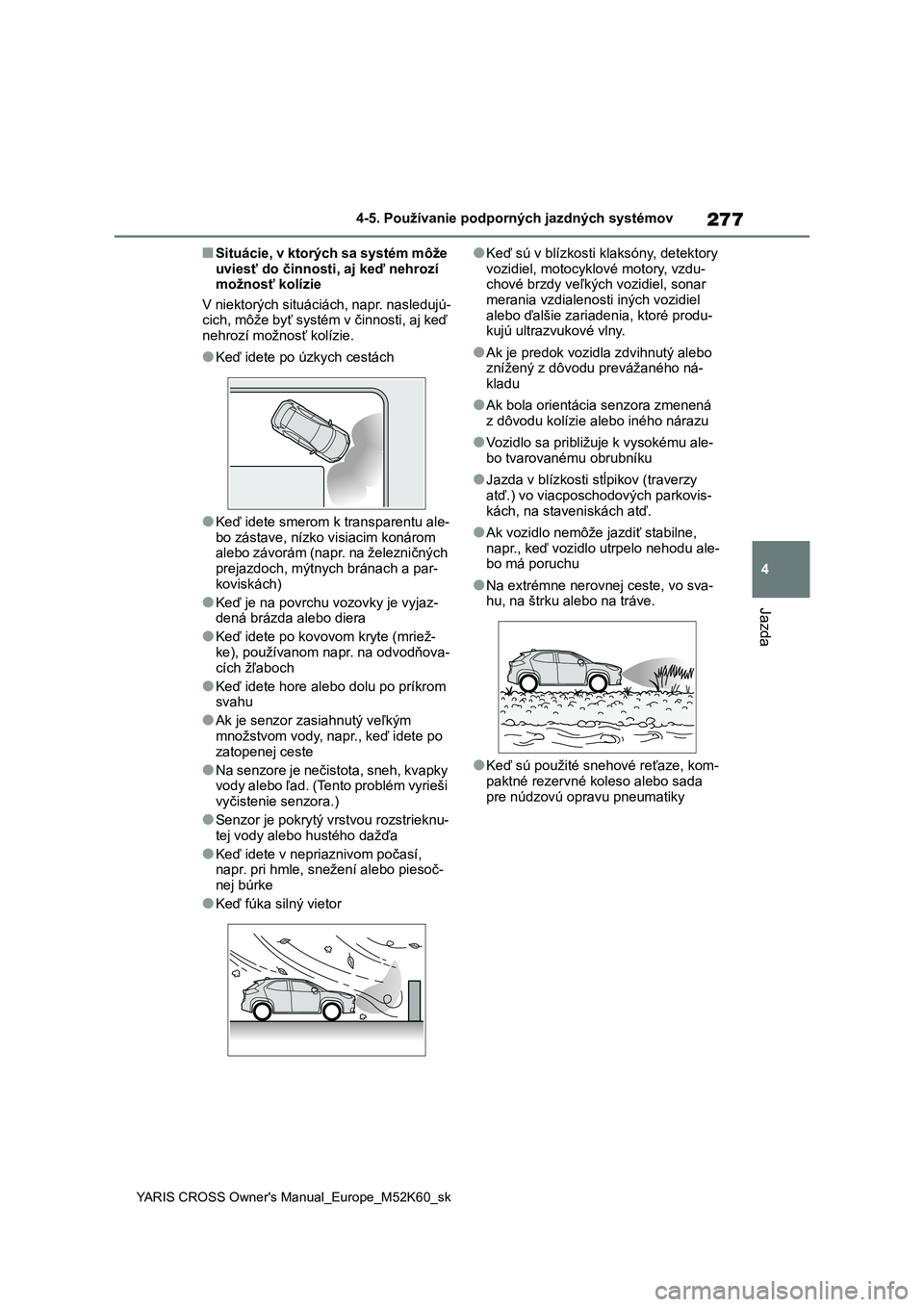

■Situácie, v ktorých sa systém môže
uviesť do činnosti , aj keď nehrozí možnosť kolízie
V niektorých situáciách, napr. nasledujú-
cich, môže byť systém v činnosti, aj keď nehrozí možnosť kolízie.
●Keď idete po úzkych cestách
●Keď idete smerom k transparentu ale-
bo zástave, nízko visiacim konárom alebo závorám (napr. na železničných
prejazdoch, mýtnych bránach a par-
koviskách)
●Keď je na povrchu vozovky je vyjaz- dená brázda alebo diera
●Keď idete po kovovom kryte (mriež-
ke), používanom na pr. na odvodňova-
cích žľaboch
●Keď idete hore ale bo dolu po príkrom svahu
●Ak je senzor zasiahnutý veľkým
množstvom vody, napr., keď idete po
zatopenej ceste
●Na senzore je nečistota, sneh, kvapky vody alebo ľad. (Tento problém vyrieši
vyčistenie senzora.)
●Senzor je pokrytý vrs tvou rozstrieknu-
tej vody alebo hustého dažďa
●Keď idete v nepriaznivom počasí, napr. pri hmle, snežení alebo piesoč-
nej búrke
●Keď fúka silný vietor
●Keď sú v blízkosti klaksóny, detektory
vozidiel, motocyklové motory, vzdu- chové brzdy veľkých vozidiel, sonar
merania vzdialenosti iných vozidiel
alebo ďalšie zariadenia, ktoré produ- kujú ultrazvukové vlny.
●Ak je predok vozidla zdvihnutý alebo znížený z dôvodu prevážaného ná-
kladu
●Ak bola orientácia senzora zmenená
z dôvodu kolízie alebo iného nárazu
●Vozidlo sa približ uje k vysokému ale-
bo tvarovanému obrubníku
●Jazda v blízkosti stĺpikov (traverzy
atď.) vo viacposchodových parkovis-
kách, na staveniskách atď.
●Ak vozidlo nemôže jazdiť stabilne,
napr., keď vozidlo utrpelo nehodu ale- bo má poruchu
●Na extrémne nerovnej ceste, vo sva-hu, na štrku alebo na tráve.
●Keď sú použité snehové reťaze, kom-paktné rezervné koleso alebo sada
pre núdzovú opravu pneumatiky
Page 280 of 650

278
YARIS CROSS Owner's Manual_Europe_M52K60_sk
4-5. Používanie podporných jazdných systémov

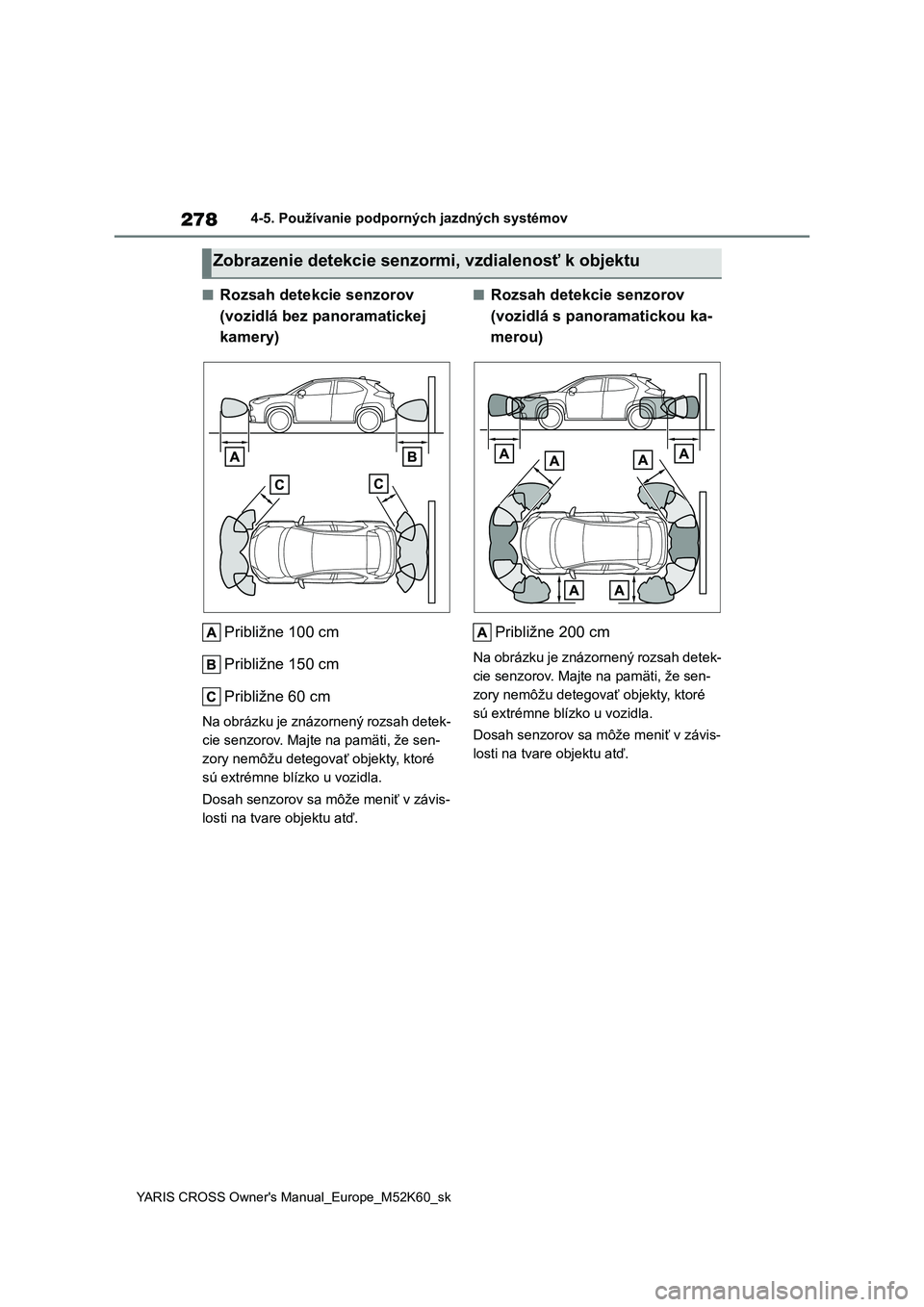

■Rozsah detekcie senzorov
(vozidlá bez panoramatickej
kamery)
Približne 100 cm
Približne 150 cm
Približne 60 cm
Na obrázku je znázornený rozsah detek-
cie senzorov. Majte na pamäti, že sen-
zory nemôžu detegovať objekty, ktoré
sú extrémne blízko u vozidla.
Dosah senzorov sa môže meniť v závis-
losti na tvare objektu atď.
■Rozsah detekcie senzorov
(vozidlá s panoramatickou ka-
merou)
Približne 200 cm
Na obrázku je znázornený rozsah detek-
cie senzorov. Majte na pamäti, že sen-
zory nemôžu detegov ať objekty, ktoré
sú extrémne blízko u vozidla.
Dosah senzorov sa môže meniť v závis-
losti na tvare objektu atď.
Zobrazenie detekcie senzormi, vzdialenosť k objektu
