YAMAHA JOG50R 2008 Manuale duso (in Italian)

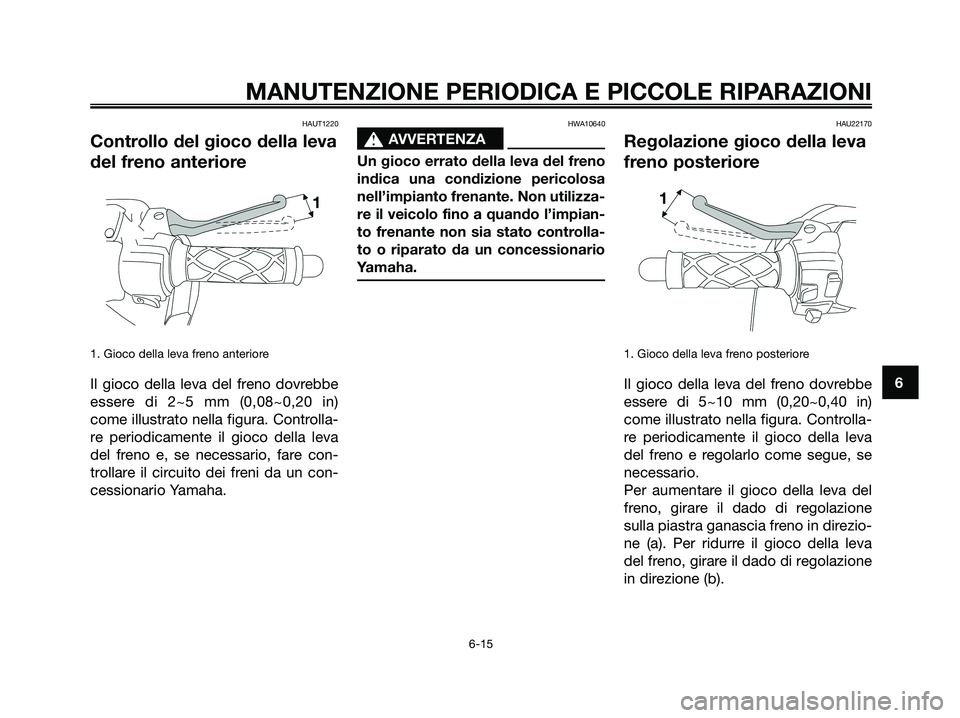

HAUT1220
Controllo del gioco della leva
del freno anteriore
1. Gioco della leva freno anteriore
Il gioco della leva del freno dovrebbe
essere di 2~5 mm (0,08~0,20 in)
come illustrato nella figura. Controlla-
re periodicamente il gioco della leva
del freno e, se necessario, fare con-
trollare il circuito dei freni da un con-
cessionario Yamaha.
HWA10640
s s
AVVERTENZA
Un gioco errato della leva del freno
indica una condizione pericolosa
nell’impianto frenante. Non utilizza-
re il veicolo fino a quando l’impian-
to frenante non sia stato controlla-
to o riparato da un concessionario
Yamaha.
HAU22170
Regolazione gioco della leva
freno posteriore
1. Gioco della leva freno posteriore
Il gioco della leva del freno dovrebbe
essere di 5~10 mm (0,20~0,40 in)
come illustrato nella figura. Controlla-
re periodicamente il gioco della leva
del freno e regolarlo come segue, se
necessario.
Per aumentare il gioco della leva del
freno, girare il dado di regolazione
sulla piastra ganascia freno in direzio-
ne (a). Per ridurre il gioco della leva
del freno, girare il dado di regolazione
in direzione (b).
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-15
6
5RW-F8199-H4ok.QXD 20/11/07 09:29 Página 51

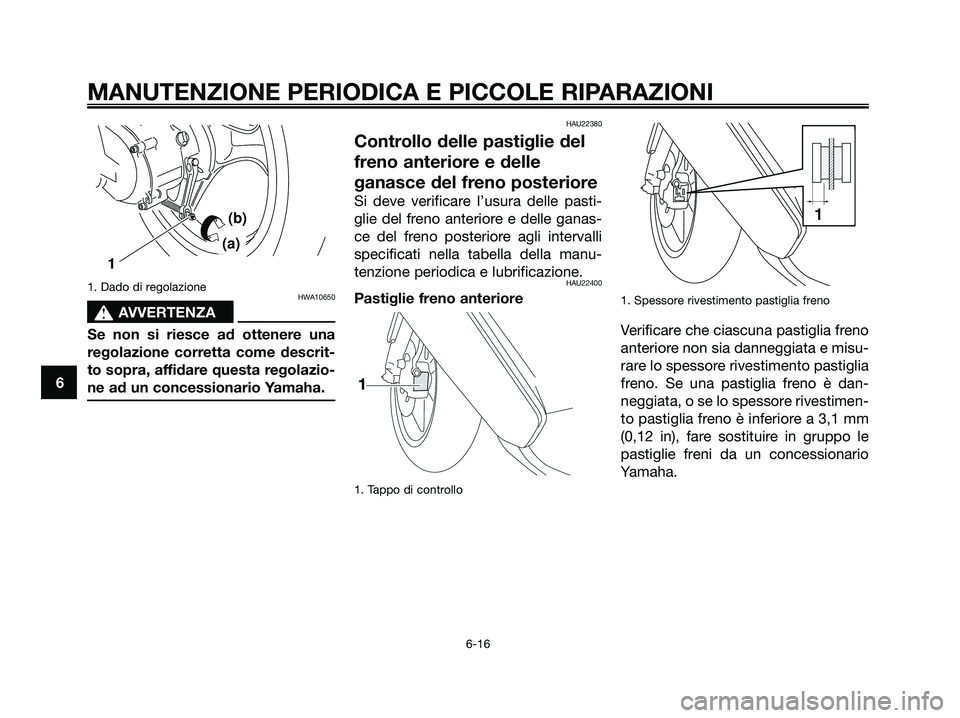

1. Dado di regolazioneHWA10650
s s
AVVERTENZA
Se non si riesce ad ottenere una
regolazione corretta come descrit-
to sopra, affidare questa regolazio-
ne ad un concessionario Yamaha.
HAU22380
Controllo delle pastiglie del
freno anteriore e delle
ganasce del freno posteriore
Si deve verificare l’usura delle pasti-
glie del freno anteriore e delle ganas-
ce del freno posteriore agli intervalli
specificati nella tabella della manu-
tenzione periodica e lubrificazione.
HAU22400
Pastiglie freno anteriore
1. Tappo di controllo 1. Spessore rivestimento pastiglia freno
Verificare che ciascuna pastiglia freno
anteriore non sia danneggiata e misu-
rare lo spessore rivestimento pastiglia
freno. Se una pastiglia freno è dan-
neggiata, o se lo spessore rivestimen-
to pastiglia freno è inferiore a 3,1 mm
(0,12 in), fare sostituire in gruppo le
pastiglie freni da un concessionario
Yamaha.
(a)
(b)
1
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-16
6
5RW-F8199-H4ok.QXD 20/11/07 09:29 Página 52

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-17
6

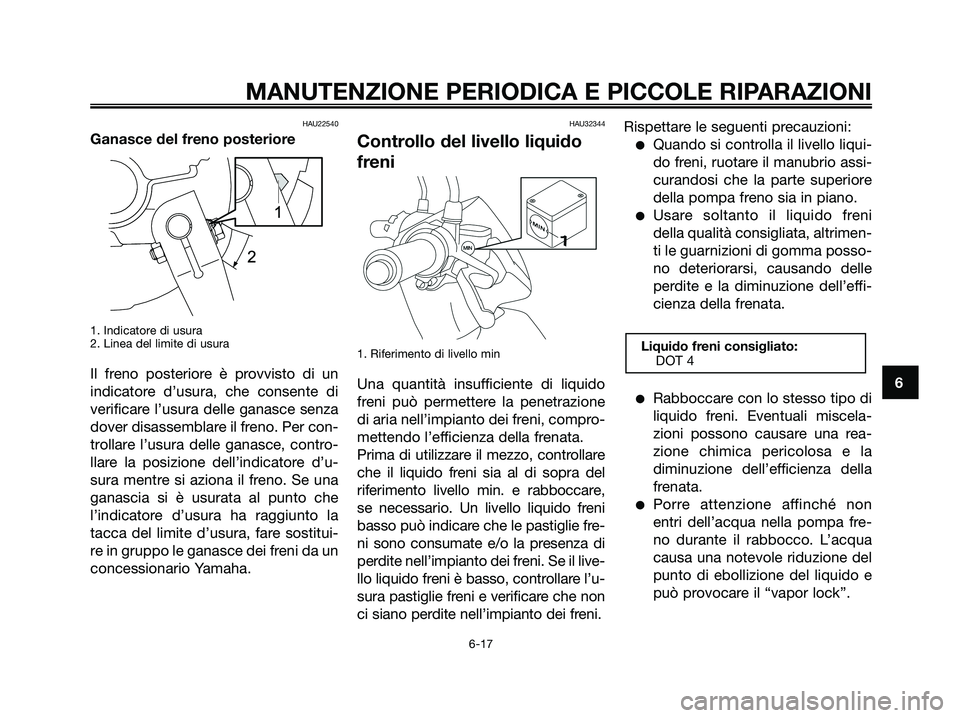

HAU22540
Ganasce del freno posteriore
1. Indicatore di usura
2. Linea del limite di usura
Il freno posteriore è provvisto di un
indicatore d’usura, che consente di
verificare l’usura delle ganasce senza
dover disassemblare il freno. Per con-
trollare l’usura delle ganasce, contro-
llare la posizione dell’indicatore d’u-
sura mentre si aziona il freno. Se una
ganascia si è usurata al punto che
l’indicatore d’usura ha raggiunto la
tacca del limite d’usura, fare sostitui-
re in gruppo le ganasce dei freni da un
concessionario Yamaha.
HAU32344
Controllo del livello liquido
freni
1. Riferimento di livello min
Una quantità insufficiente di liquido
freni può permettere la penetrazione
di aria nell’impianto dei freni, compro-
mettendo l’efficienza della frenata.
Prima di utilizzare il mezzo, controllare
che il liquido freni sia al di sopra del
riferimento livello min. e rabboccare,
se necessario. Un livello liquido freni
basso può indicare che le pastiglie fre-
ni sono consumate e/o la presenza di
perdite nell’impianto dei freni. Se il live-
llo liquido freni è basso, controllare l’u-
sura pastiglie freni e verificare che non
ci siano perdite nell’impianto dei freni.Rispettare le seguenti precauzioni:
●Quando si controlla il livello liqui-
do freni, ruotare il manubrio assi-
curandosi che la parte superiore
della pompa freno sia in piano.
●Usare soltanto il liquido freni
della qualità consigliata, altrimen-
ti le guarnizioni di gomma posso-
no deteriorarsi, causando delle
perdite e la diminuzione dell’effi-
cienza della frenata.
●Rabboccare con lo stesso tipo di
liquido freni. Eventuali miscela-
zioni possono causare una rea-
zione chimica pericolosa e la
diminuzione dell’efficienza della
frenata.
●Porre attenzione affinché non
entri dell’acqua nella pompa fre-
no durante il rabbocco. L’acqua
causa una notevole riduzione del
punto di ebollizione del liquido e
può provocare il “vapor lock”.
Liquido freni consigliato:
DOT 4
5RW-F8199-H4ok.QXD 20/11/07 09:29 Página 53

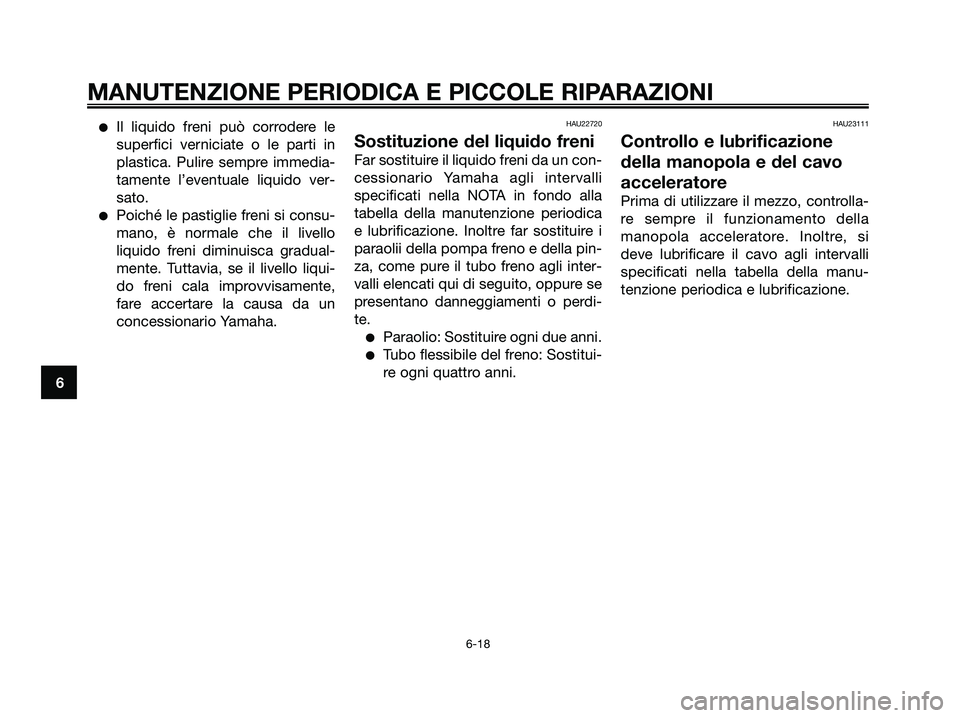

●Il liquido freni può corrodere le
superfici verniciate o le parti in
plastica. Pulire sempre immedia-
tamente l’eventuale liquido ver-
sato.
●Poiché le pastiglie freni si consu-
mano, è normale che il livello
liquido freni diminuisca gradual-
mente. Tuttavia, se il livello liqui-
do freni cala improvvisamente,
fare accertare la causa da un
concessionario Yamaha.
HAU22720
Sostituzione del liquido freni
Far sostituire il liquido freni da un con-
cessionario Yamaha agli intervalli
specificati nella NOTA in fondo alla
tabella della manutenzione periodica
e lubrificazione. Inoltre far sostituire i
paraolii della pompa freno e della pin-
za, come pure il tubo freno agli inter-
valli elencati qui di seguito, oppure se
presentano danneggiamenti o perdi-
te.
●Paraolio: Sostituire ogni due anni.
●Tubo flessibile del freno: Sostitui-
re ogni quattro anni.
HAU23111
Controllo e lubrificazione
della manopola e del cavo
acceleratore
Prima di utilizzare il mezzo, controlla-
re sempre il funzionamento della
manopola acceleratore. Inoltre, si
deve lubrificare il cavo agli intervalli
specificati nella tabella della manu-
tenzione periodica e lubrificazione.
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6
6-18
5RW-F8199-H4ok.QXD 20/11/07 09:29 Página 54

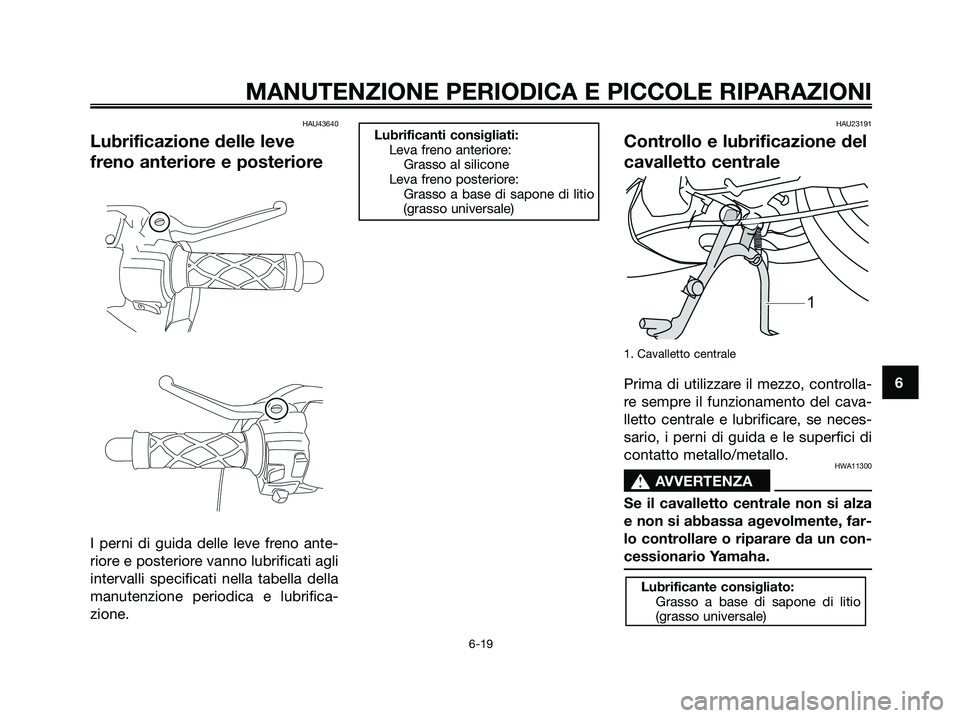

HAU43640
Lubrificazione delle leve
freno anteriore e posteriore
I perni di guida delle leve freno ante-
riore e posteriore vanno lubrificati agli
intervalli specificati nella tabella della
manutenzione periodica e lubrifica-
zione.
HAU23191
Controllo e lubrificazione del
cavalletto centrale
1. Cavalletto centrale
Prima di utilizzare il mezzo, controlla-
re sempre il funzionamento del cava-
lletto centrale e lubrificare, se neces-
sario, i perni di guida e le superfici di
contatto metallo/metallo.
HWA11300
s s
AVVERTENZA
Se il cavalletto centrale non si alza
e non si abbassa agevolmente, far-
lo controllare o riparare da un con-
cessionario Yamaha.
Lubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)
Lubrificanti consigliati:
Leva freno anteriore:
Grasso al silicone
Leva freno posteriore:
Grasso a base di sapone di litio
(grasso universale)
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-19
6
5RW-F8199-H4ok.QXD 20/11/07 09:29 Página 55

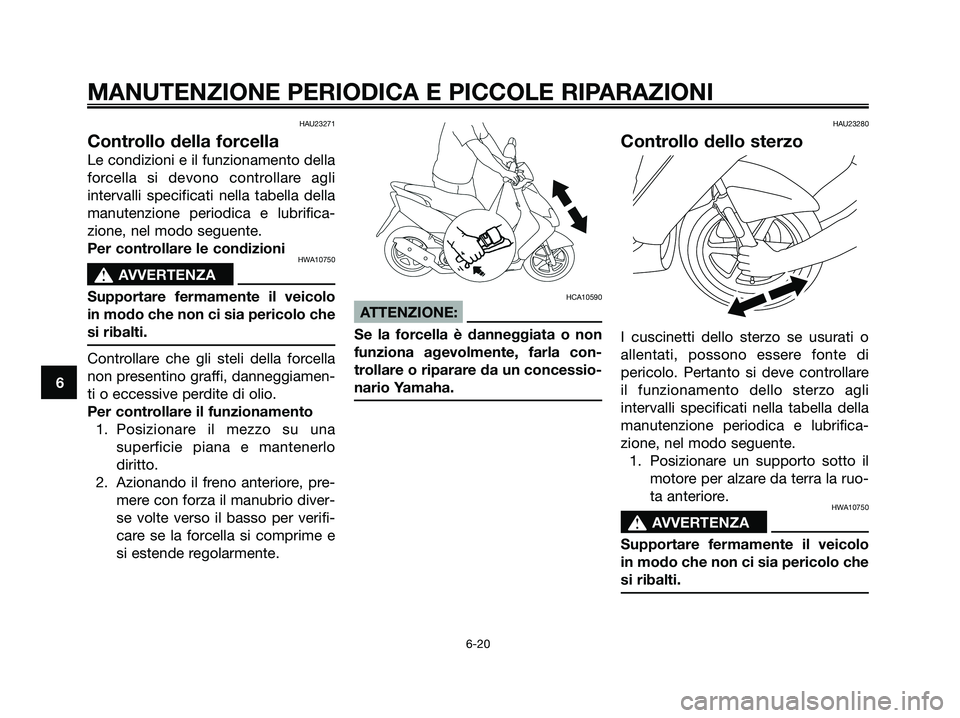

HAU23271
Controllo della forcella
Le condizioni e il funzionamento della
forcella si devono controllare agli
intervalli specificati nella tabella della
manutenzione periodica e lubrifica-
zione, nel modo seguente.
Per controllare le condizioni
HWA10750
s sAVVERTENZA
Supportare fermamente il veicolo
in modo che non ci sia pericolo che
si ribalti.
Controllare che gli steli della forcella
non presentino graffi, danneggiamen-
ti o eccessive perdite di olio.
Per controllare il funzionamento 1. Posizionare il mezzo su una superficie piana e mantenerlo
diritto.
2. Azionando il freno anteriore, pre- mere con forza il manubrio diver-
se volte verso il basso per verifi-
care se la forcella si comprime e
si estende regolarmente.
HCA10590
ATTENZIONE:
Se la forcella è danneggiata o non
funziona agevolmente, farla con-
trollare o riparare da un concessio-
nario Yamaha.
HAU23280
Controllo dello sterzo
I cuscinetti dello sterzo se usurati o
allentati, possono essere fonte di
pericolo. Pertanto si deve controllare
il funzionamento dello sterzo agli
intervalli specificati nella tabella della
manutenzione periodica e lubrifica-
zione, nel modo seguente. 1. Posizionare un supporto sotto il motore per alzare da terra la ruo-
ta anteriore.
HWA10750
s s AVVERTENZA
Supportare fermamente il veicolo
in modo che non ci sia pericolo che
si ribalti.

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-20
6
5RW-F8199-H4ok.QXD 21/11/07 11:19 Página 56

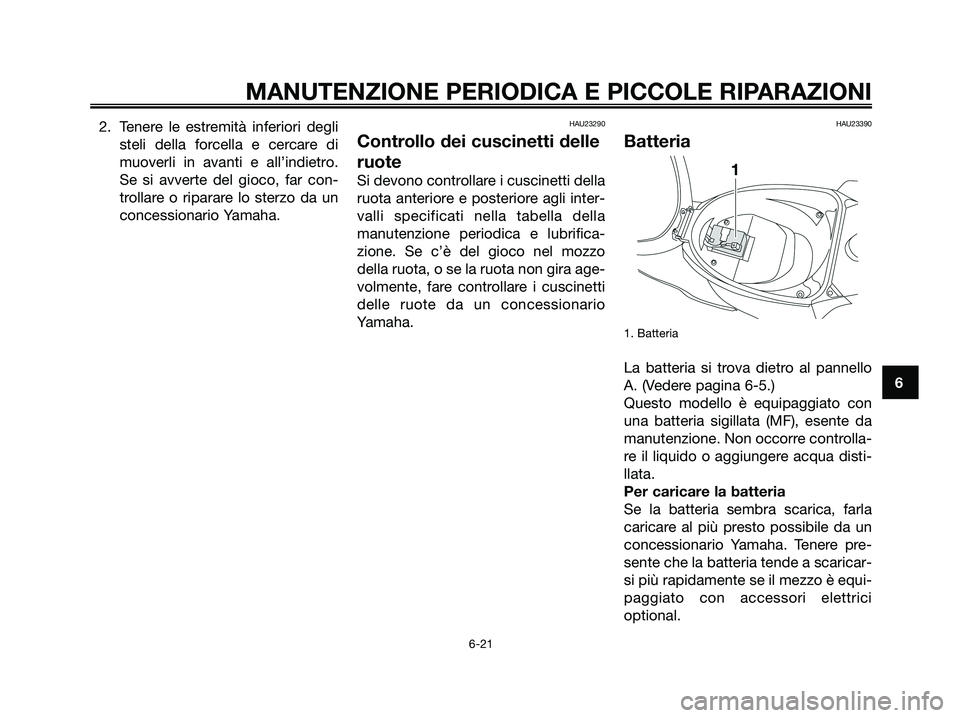

2. Tenere le estremità inferiori degli
steli della forcella e cercare di
muoverli in avanti e all’indietro.
Se si avverte del gioco, far con-
trollare o riparare lo sterzo da un
concessionario Yamaha.HAU23290
Controllo dei cuscinetti delle
ruote
Si devono controllare i cuscinetti della
ruota anteriore e posteriore agli inter-
valli specificati nella tabella della
manutenzione periodica e lubrifica-
zione. Se c’è del gioco nel mozzo
della ruota, o se la ruota non gira age-
volmente, fare controllare i cuscinetti
delle ruote da un concessionario
Yamaha.
HAU23390
Batteria
1. Batteria
La batteria si trova dietro al pannello
A. (Vedere pagina 6-5.)
Questo modello è equipaggiato con
una batteria sigillata (MF), esente da
manutenzione. Non occorre controlla-
re il liquido o aggiungere acqua disti-
llata.
Per caricare la batteria
Se la batteria sembra scarica, farla
caricare al più presto possibile da un
concessionario Yamaha. Tenere pre-
sente che la batteria tende a scaricar-
si più rapidamente se il mezzo è equi-
paggiato con accessori elettrici
optional.
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-21
6
5RW-F8199-H4ok.QXD 20/11/07 09:29 Página 57

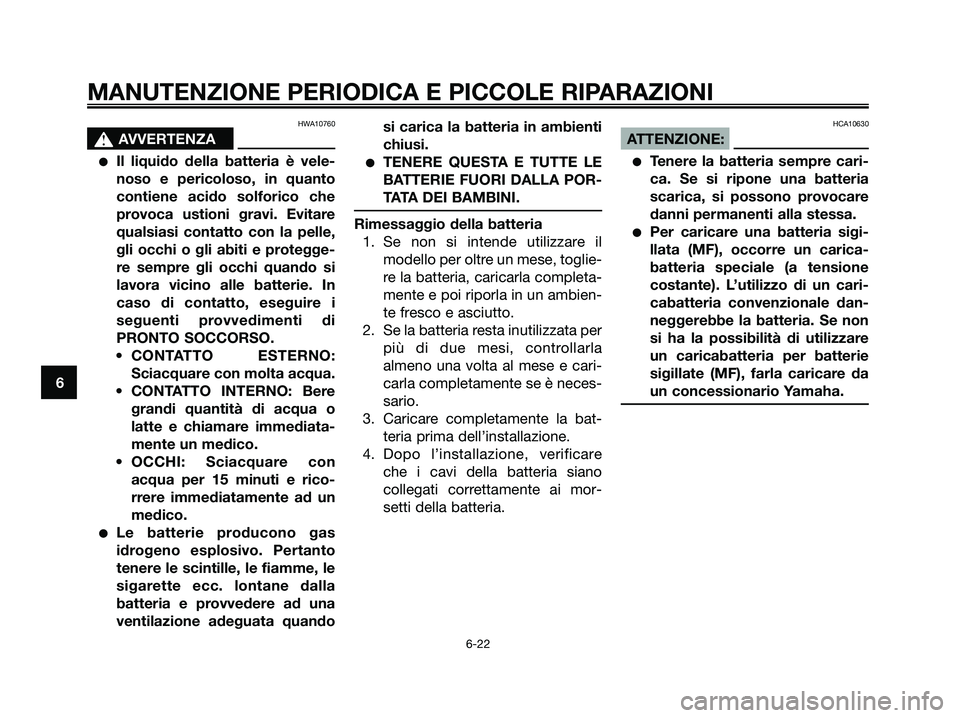

HWA10760
s s
AVVERTENZA
●Il liquido della batteria è vele-
noso e pericoloso, in quanto
contiene acido solforico che
provoca ustioni gravi. Evitare
qualsiasi contatto con la pelle,
gli occhi o gli abiti e protegge-
re sempre gli occhi quando si
lavora vicino alle batterie. In
caso di contatto, eseguire i
seguenti provvedimenti di
PRONTO SOCCORSO.
• CONTATTO ESTERNO:
Sciacquare con molta acqua.
• CONTATTO INTERNO: Bere
grandi quantità di acqua o
latte e chiamare immediata-
mente un medico.
• OCCHI: Sciacquare con
acqua per 15 minuti e rico-
rrere immediatamente ad un
medico.
●Le batterie producono gas
idrogeno esplosivo. Pertanto
tenere le scintille, le fiamme, le
sigarette ecc. lontane dalla
batteria e provvedere ad una
ventilazione adeguata quandosi carica la batteria in ambienti
chiusi.
●TENERE QUESTA E TUTTE LE
BATTERIE FUORI DALLA POR-
TATA DEI BAMBINI.
Rimessaggio della batteria
1. Se non si intende utilizzare il
modello per oltre un mese, toglie-
re la batteria, caricarla completa-
mente e poi riporla in un ambien-
te fresco e asciutto.
2. Se la batteria resta inutilizzata per
più di due mesi, controllarla
almeno una volta al mese e cari-
carla completamente se è neces-
sario.
3. Caricare completamente la bat-
teria prima dell’installazione.
4. Dopo l’installazione, verificare
che i cavi della batteria siano
collegati correttamente ai mor-
setti della batteria.
HCA10630
ATTENZIONE:
●Tenere la batteria sempre cari-
ca. Se si ripone una batteria
scarica, si possono provocare
danni permanenti alla stessa.
●Per caricare una batteria sigi-
llata (MF), occorre un carica-
batteria speciale (a tensione
costante). L’utilizzo di un cari-
cabatteria convenzionale dan-
neggerebbe la batteria. Se non
si ha la possibilità di utilizzare
un caricabatteria per batterie
sigillate (MF), farla caricare da
un concessionario Yamaha.
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-22
6
5RW-F8199-H4ok.QXD 20/11/07 09:29 Página 58

HAUS1180
Sostituzione del fusibile
Il portafusibile si trova accanto alla
scatola porta batteria.
Se il fusibile è bruciato, sostituirlo
come segue.
1. Girare la chiave su “e” e speg-
nere tutti i circuiti elettrici.
2. Togliere il fusibile bruciato ed ins-
tallare un fusibile nuovo dell’am-
peraggio secondo specifica.
1. Fusibile principale
HCA10640
ATTENZIONE:
Non utilizzare un fusibile di ampe-
raggio superiore a quello consiglia-
to per evitare di provocare danni
estesi all’impianto elettrico ed
eventualmente un incendio.
3. Girare la chiave su “f” ed
accendere i circuiti elettrici per
controllare se le apparecchiature
elettriche funzionano.
4. Se nuovamente il fusibile brucia
subito, fare controllare l’impianto
elettrico da un concessionario
Yamaha.
HAUS1431
Sostituzione di una
lampadina faro o di una
lampadina indicatore
direzione anteriore
Se una lampadina brucia, sostituirla
come segue:
HCA10670
ATTENZIONE:
Si consiglia di affidare questo lavo-
ro ad un concessionario Yamaha.
Lampada faro
1. Togliere la carenatura A.
2. Scollegare i cavetti faro, e poi
sganciare il fermo della lampada
faro come illustrato nella figura.
1. Connetori del faro
2. Portalampada del faro
GYB
1
2
Fusibile secondo specifica:
7,5 A
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-23
6
5RW-F8199-H4ok.QXD 20/11/07 09:29 Página 59

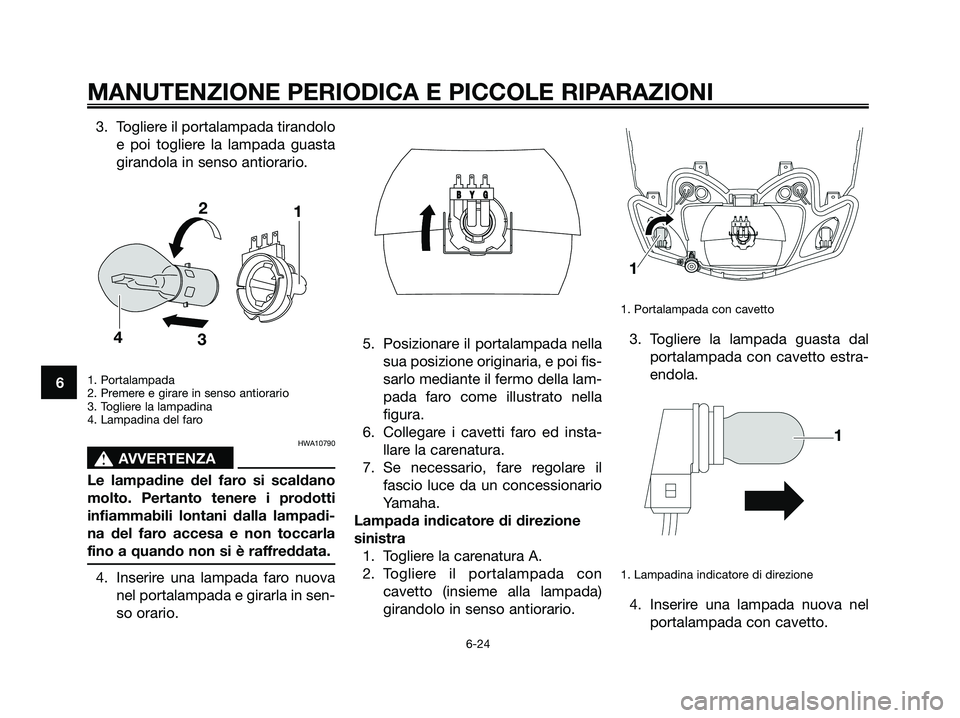

3. Togliere il portalampada tirandolo
e poi togliere la lampada guasta
girandola in senso antiorario.
1. Portalampada
2. Premere e girare in senso antiorario
3. Togliere la lampadina
4. Lampadina del faro
HWA10790
s s
AVVERTENZA
Le lampadine del faro si scaldano
molto. Pertanto tenere i prodotti
infiammabili lontani dalla lampadi-
na del faro accesa e non toccarla
fino a quando non si è raffreddata.
4. Inserire una lampada faro nuova
nel portalampada e girarla in sen-
so orario.5. Posizionare il portalampada nella
sua posizione originaria, e poi fis-
sarlo mediante il fermo della lam-
pada faro come illustrato nella
figura.
6. Collegare i cavetti faro ed insta-
llare la carenatura.
7. Se necessario, fare regolare il
fascio luce da un concessionario
Yamaha.
Lampada indicatore di direzione
sinistra
1. Togliere la carenatura A.
2. Togliere il portalampada con
cavetto (insieme alla lampada)
girandolo in senso antiorario.
1. Portalampada con cavetto
3. Togliere la lampada guasta dal
portalampada con cavetto estra-
endola.
1. Lampadina indicatore di direzione
4. Inserire una lampada nuova nel
portalampada con cavetto.
GGYYBB
1 2
3
4
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-24
6
5RW-F8199-H4ok.QXD 20/11/07 09:29 Página 60
