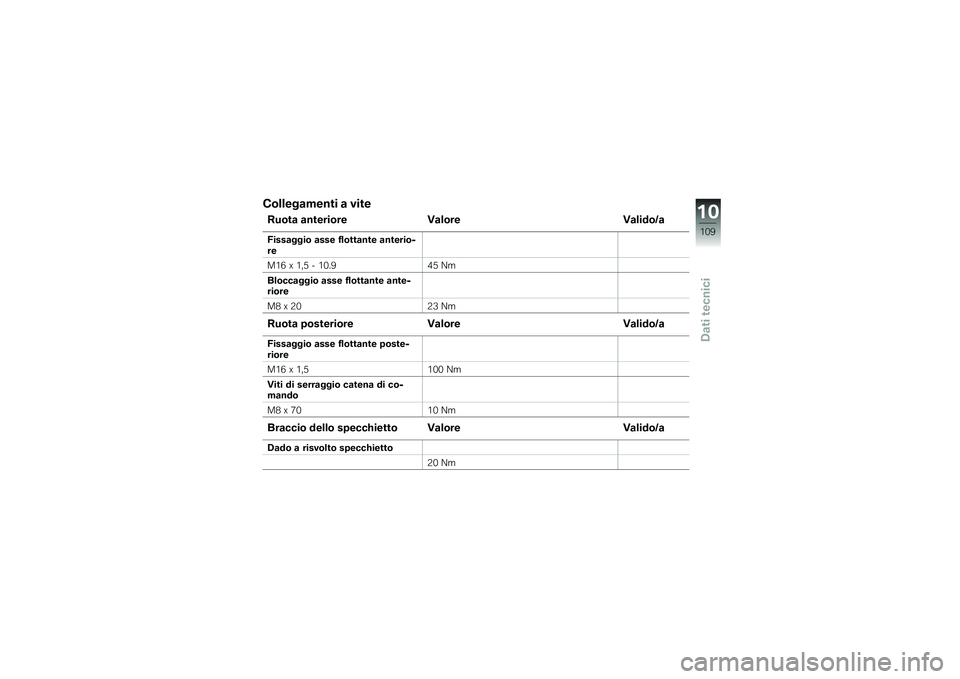

Collegamenti a vite
Ruota anteriore Valore Valido/a
Fissaggio asse flottante anterio-re
M16 x 1,5 - 10.945 Nm
Bloccaggio asse flottante ante-riore
M8 x 2023 Nm
Ruota posteriore Valore Valido/a
Fissaggio asse flottante poste-riore
M16 x 1,5100 Nm
Viti di serraggio catena di co-mando
M8 x 7010 Nm
Braccio dello specchietto Valore Valido/a
Dado a risvolto specchietto
20 Nm
10
109
zDati tecnici
Page 112 of 139

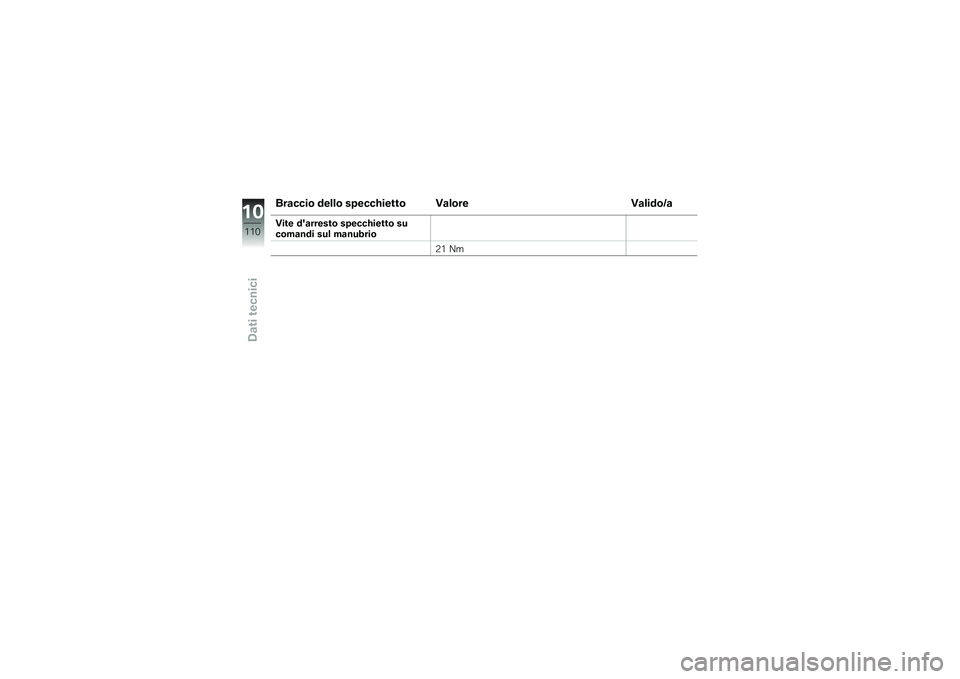

Braccio dello specchietto Valore Valido/a
Vite d'arresto specchietto sucomandi sul manubrio
21 Nm
10
110
zDati tecnici
Page 113 of 139

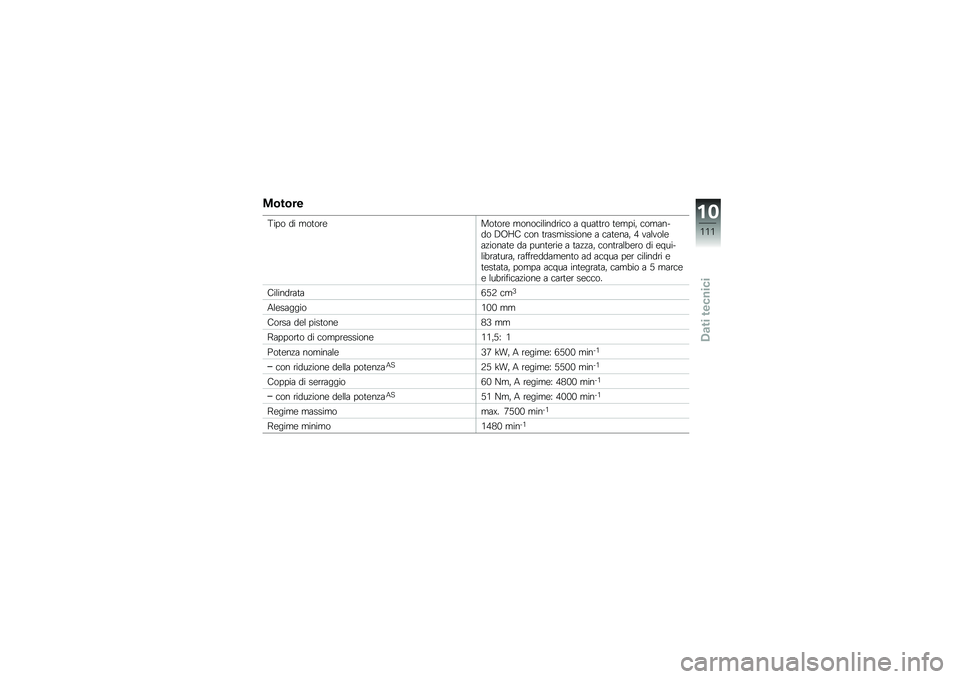

Motore
Tipo di motoreMotore monocilindrico a quattro tempi, coman-do DOHC con trasmissione a catena, 4 valvoleazionate da punterie a tazza, contralbero di equi-libratura, raffreddamento ad acqua per cilindri etestata, pompa acqua integrata, cambio a 5 marcee lubrificazione a carter secco.
Cilindrata652 cm3
Alesaggio100 mm
Corsa del pistone83 mm
Rapporto di compressione11,5: 1
Potenza nominale37 kW, A regime: 6500 min-1
con riduzione della potenzaAS25 kW, A regime: 5500 min-1
Coppia di serraggio60 Nm, A regime: 4800 min-1
con riduzione della potenzaAS51 Nm, A regime: 4000 min-1
Regime massimomax. 7500 min-1
Regime minimo1480 min-1
10
111
zDati tecnici
Page 114 of 139

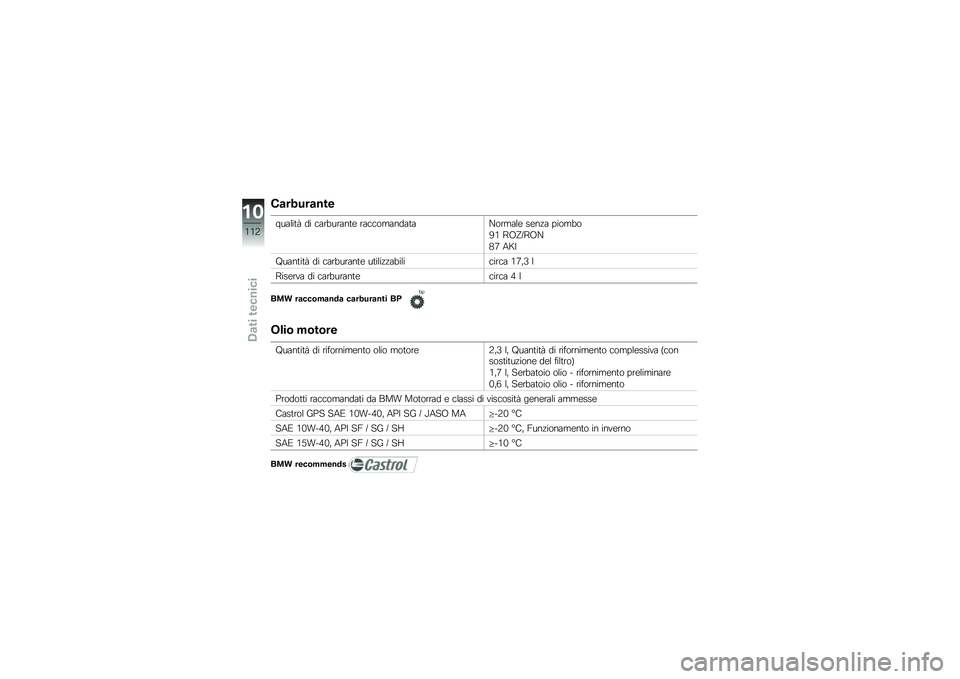

Carburante
qualità di carburante raccomandataNormale senza piombo
91 ROZ/RON
87 AKI
Quantità di carburante utilizzabilicirca 17,3 l
Riserva di carburantecirca 4 l
BMW raccomanda carburanti BP
Olio motore
Quantità di rifornimento olio motore2,3 l, Quantità di rifornimento complessiva (consostituzione del filtro)
1,7 l, Serbatoio olio - rifornimento preliminare
0,6 l, Serbatoio olio - rifornimento
Prodotti raccomandati da BMW Motorrad e classi di viscosità generali ammesse
Castrol GPS SAE 10W-40, API SG / JASO MA -20 °C
SAE 10W-40, API SF / SG / SH -20 °C, Funzionamento in inverno
SAE 15W-40, API SF / SG / SH -10 °C
BMW recommends
10
112
zDati tecnici
Page 115 of 139

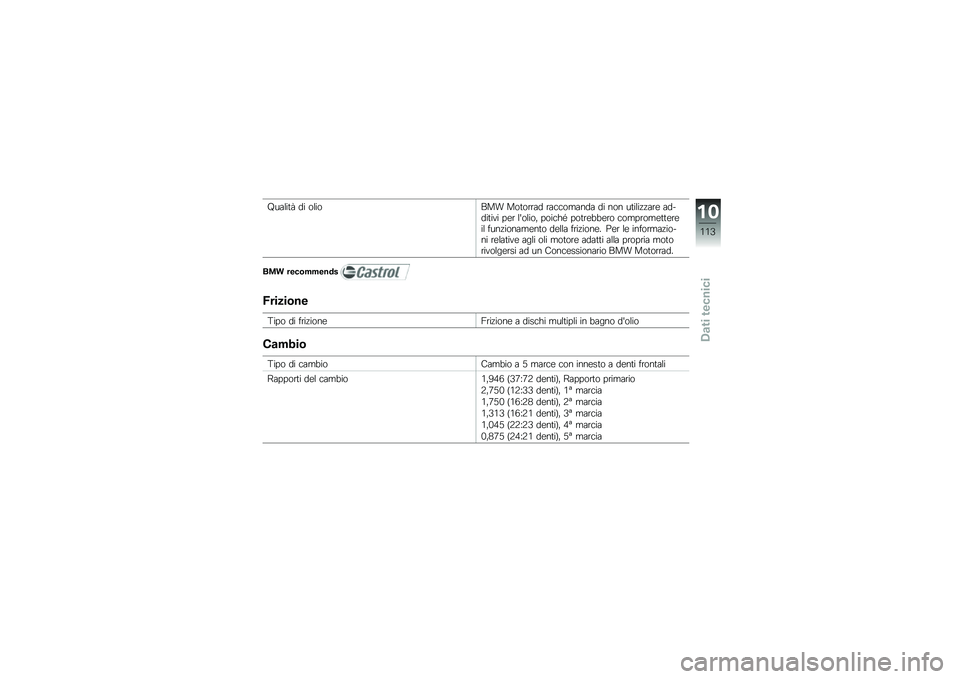

Qualità di olioBMW Motorrad raccomanda di non utilizzare ad-ditivi per l'olio, poiché potrebbero compromettereil funzionamento della frizione. Per le informazio-ni relative agli oli motore adatti alla propria motorivolgersi ad un Concessionario BMW Motorrad.
BMW recommends
Frizione
Tipo di frizioneFrizione a dischi multipli in bagno d'olio
Cambio
Tipo di cambioCambio a 5 marce con innesto a denti frontali
Rapporti del cambio1,946 (37:72 denti), Rapporto primario
2,750 (12:33 denti), 1ª marcia
1,750 (16:28 denti), 2ª marcia
1,313 (16:21 denti), 3ª marcia
1,045 (22:23 denti), 4ª marcia
0,875 (24:21 denti), 5ª marcia
10
113
zDati tecnici
Page 116 of 139

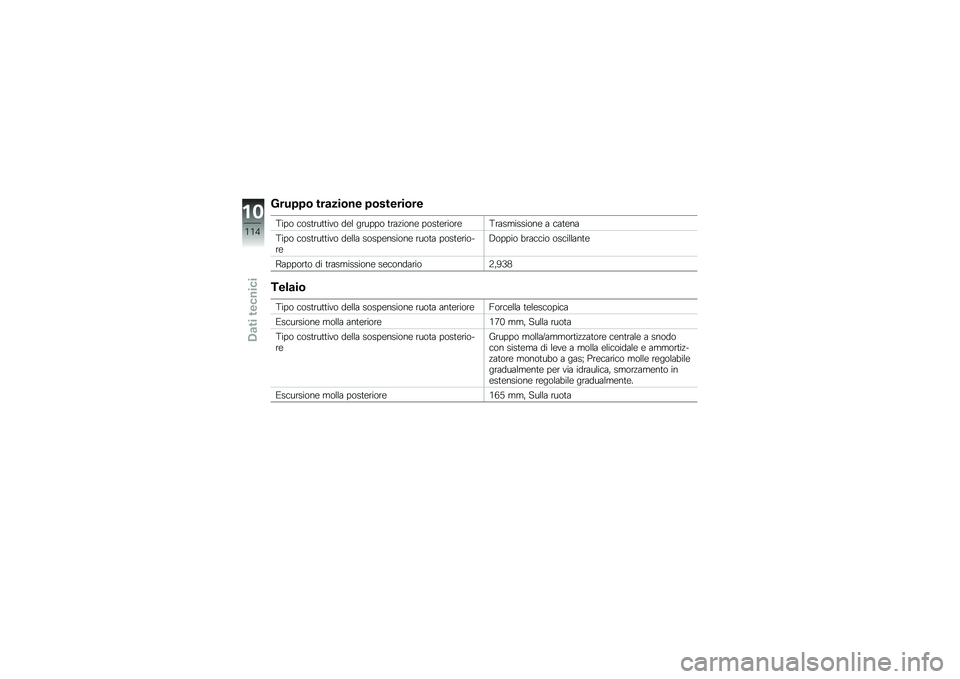

Gruppo trazione posteriore
Tipo costruttivo del gruppo trazione posterioreTrasmissione a catena
Tipo costruttivo della sospensione ruota posterio-reDoppio braccio oscillante
Rapporto di trasmissione secondario2,938
Telaio
Tipo costruttivo della sospensione ruota anterioreForcella telescopica
Escursione molla anteriore170 mm, Sulla ruota
Tipo costruttivo della sospensione ruota posterio-reGruppo molla/ammortizzatore centrale a snodocon sistema di leve a molla elicoidale e ammortiz-zatore monotubo a gas; Precarico molle regolabilegradualmente per via idraulica, smorzamento inestensione regolabile gradualmente.
Escursione molla posteriore165 mm, Sulla ruota
10
114
zDati tecnici
Page 117 of 139

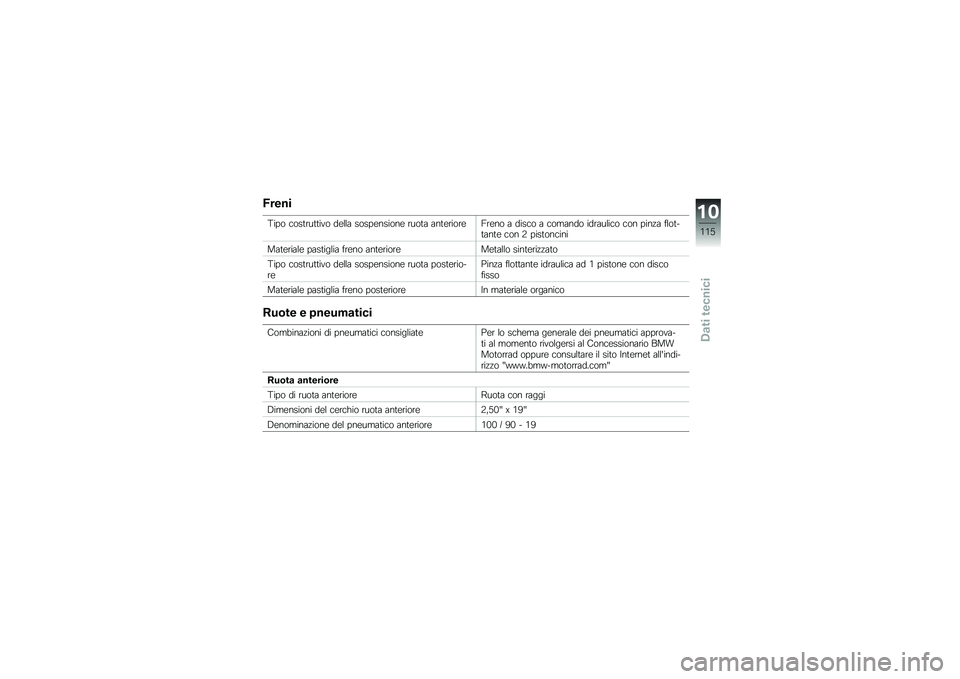

Freni
Tipo costruttivo della sospensione ruota anterioreFreno a disco a comando idraulico con pinza flot-tante con 2 pistoncini
Materiale pastiglia freno anterioreMetallo sinterizzato
Tipo costruttivo della sospensione ruota posterio-rePinza flottante idraulica ad 1 pistone con discofisso
Materiale pastiglia freno posterioreIn materiale organico
Ruote e pneumatici
Combinazioni di pneumatici consigliatePer lo schema generale dei pneumatici approva-ti al momento rivolgersi al Concessionario BMWMotorrad oppure consultare il sito Internet all'indi-rizzo "www.bmw-motorrad.com"
Ruota anteriore
Tipo di ruota anterioreRuota con raggi
Dimensioni del cerchio ruota anteriore2,50" x 19"
Denominazione del pneumatico anteriore100 / 90 - 19
10
115
zDati tecnici
Page 118 of 139

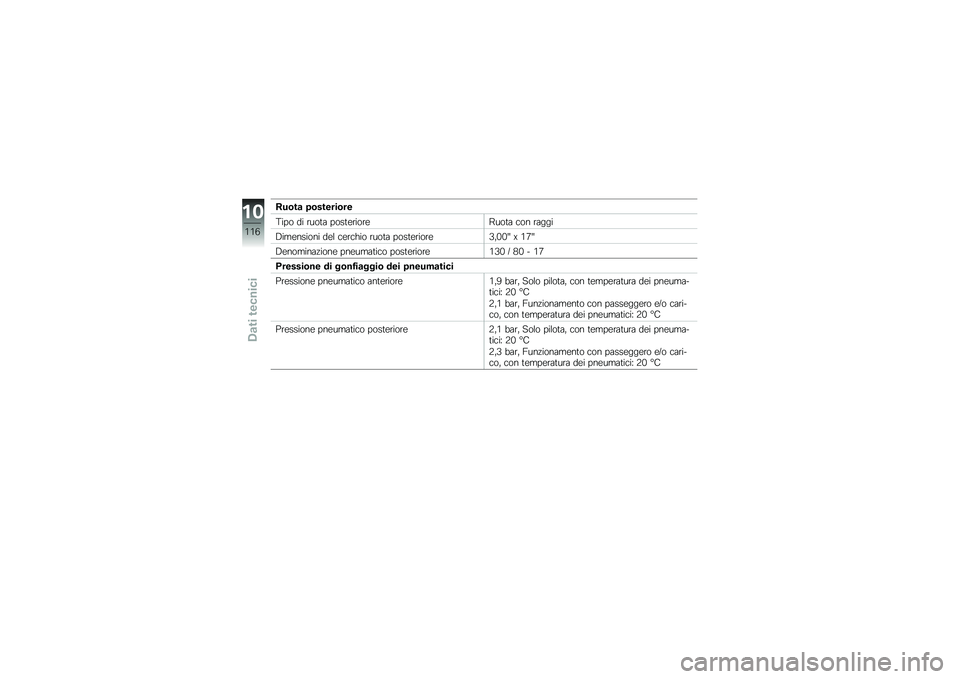

Ruota posteriore
Tipo di ruota posterioreRuota con raggi
Dimensioni del cerchio ruota posteriore3,00" x 17"
Denominazione pneumatico posteriore130 / 80 - 17
Pressione di gonfiaggio dei pneumatici
Pressione pneumatico anteriore1,9 bar, Solo pilota, con temperatura dei pneuma-tici: 20 °C
2,1 bar, Funzionamento con passeggero e/o cari-co, con temperatura dei pneumatici: 20 °C
Pressione pneumatico posteriore2,1 bar, Solo pilota, con temperatura dei pneuma-tici: 20 °C
2,3 bar, Funzionamento con passeggero e/o cari-co, con temperatura dei pneumatici: 20 °C
10
116
zDati tecnici
Page 119 of 139

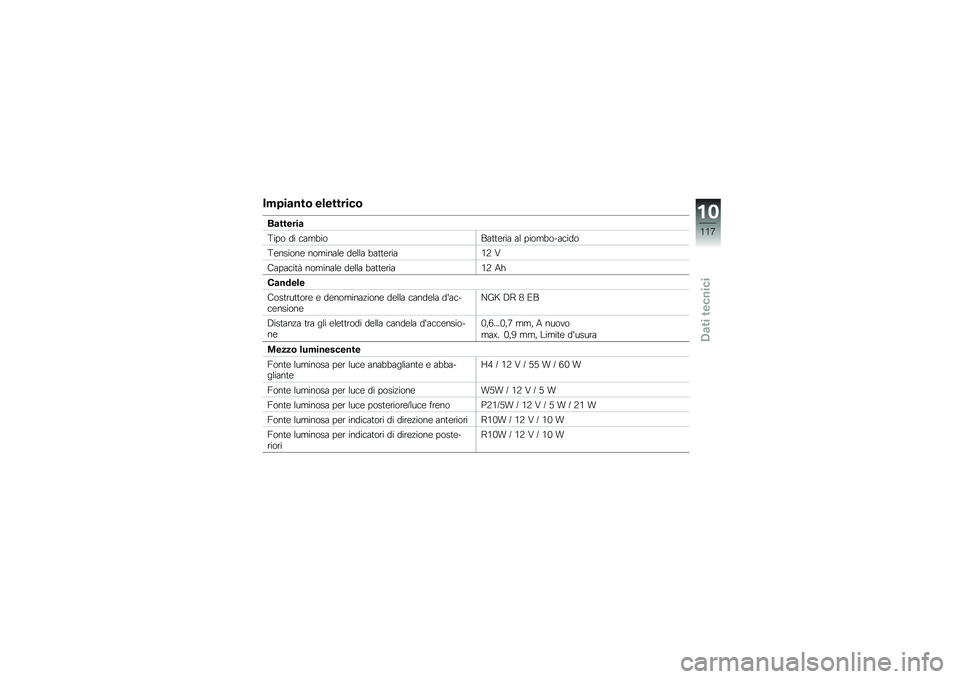

Impianto elettrico
Batteria
Tipo di cambioBatteria al piombo-acido
Tensione nominale della batteria12 V
Capacità nominale della batteria12 Ah
Candele
Costruttore e denominazione della candela d'ac-censioneNGK DR 8 EB
Distanza tra gli elettrodi della candela d'accensio-ne0,6...0,7 mm, A nuovo
max. 0,9 mm, Limite d'usura
Mezzo luminescente
Fonte luminosa per luce anabbagliante e abba-glianteH4 / 12 V / 55 W / 60 W
Fonte luminosa per luce di posizioneW5W / 12 V / 5 W
Fonte luminosa per luce posteriore/luce frenoP21/5W / 12 V / 5 W / 21 W
Fonte luminosa per indicatori di direzione anterioriR10W / 12 V / 10 W
Fonte luminosa per indicatori di direzione poste-rioriR10W / 12 V / 10 W
10
117
zDati tecnici
Page 120 of 139

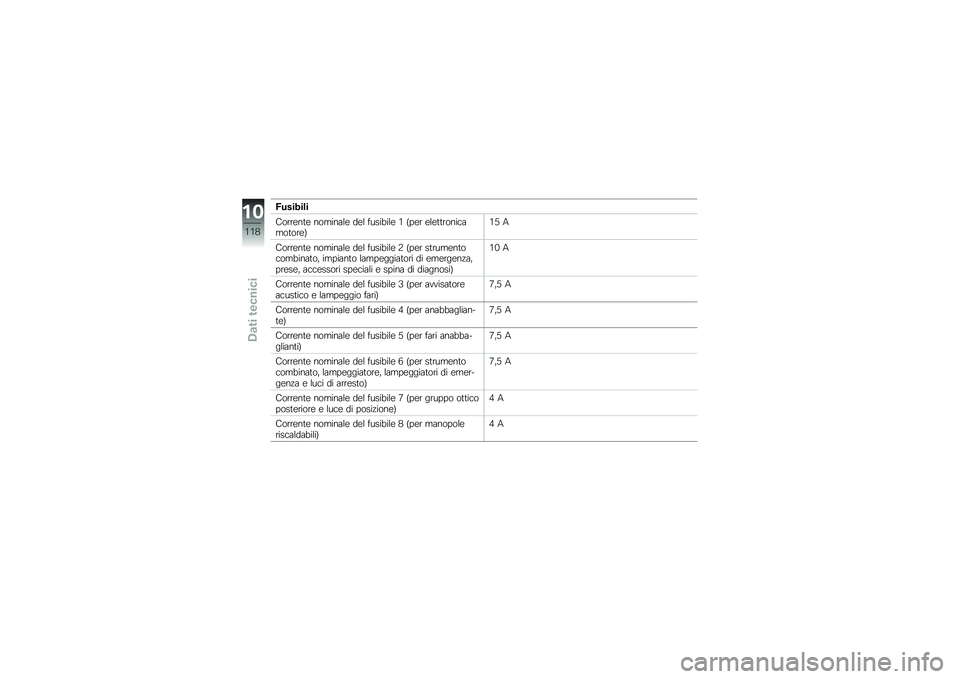

Fusibili
Corrente nominale del fusibile 1 (per elettronicamotore)15 A
Corrente nominale del fusibile 2 (per strumentocombinato, impianto lampeggiatori di emergenza,prese, accessori speciali e spina di diagnosi)
10 A
Corrente nominale del fusibile 3 (per avvisatoreacustico e lampeggio fari)7,5 A
Corrente nominale del fusibile 4 (per anabbaglian-te)7,5 A
Corrente nominale del fusibile 5 (per fari anabba-glianti)7,5 A
Corrente nominale del fusibile 6 (per strumentocombinato, lampeggiatore, lampeggiatori di emer-genza e luci di arresto)
7,5 A
Corrente nominale del fusibile 7 (per gruppo otticoposteriore e luce di posizione)4 A
Corrente nominale del fusibile 8 (per manopoleriscaldabili)4 A
10
118
zDati tecnici
