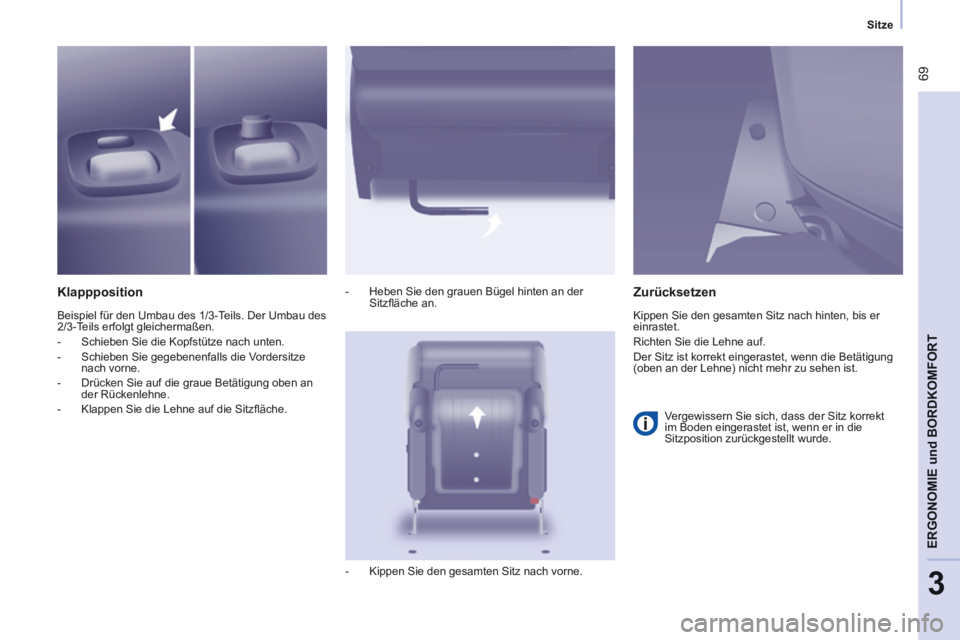

Page 71 of 269

Sitze
Berlingo-2-VP-papier_de_Chap03_Ergonomie_ed01-2014_CA
69
ERGONOMIE
und
BORDKOMFORT
3
Klappposition
Beispiel für den Umbau des 1/3-Teils. Der Umbau des
2/3-Teils erfolgt gleichermaßen.
- Schieben Sie die Kopfstütze nach unten.
- Schieben Sie gegebenenfalls die Vordersitze nach vorne.
- Drücken Sie auf die graue Betätigung oben an der Rückenlehne.
- Klappen Sie die Lehne auf die Sitzfl äche. - Heben Sie den grauen Bügel hinten an der
Sitzfl äche an.
- Kippen Sie den gesamten Sitz nach vorne.
Zurücksetzen
Kippen Sie den gesamten Sitz nach hinten, bis er
einrastet.
Richten Sie die Lehne auf.
Der Sitz ist korrekt eingerastet, wenn die Betätigung
(oben an der Lehne) nicht mehr zu sehen ist. Vergewissern Sie sich, dass der Sitz korrekt
im Boden eingerastet ist, wenn er in die
Sitzposition zurückgestellt wurde.

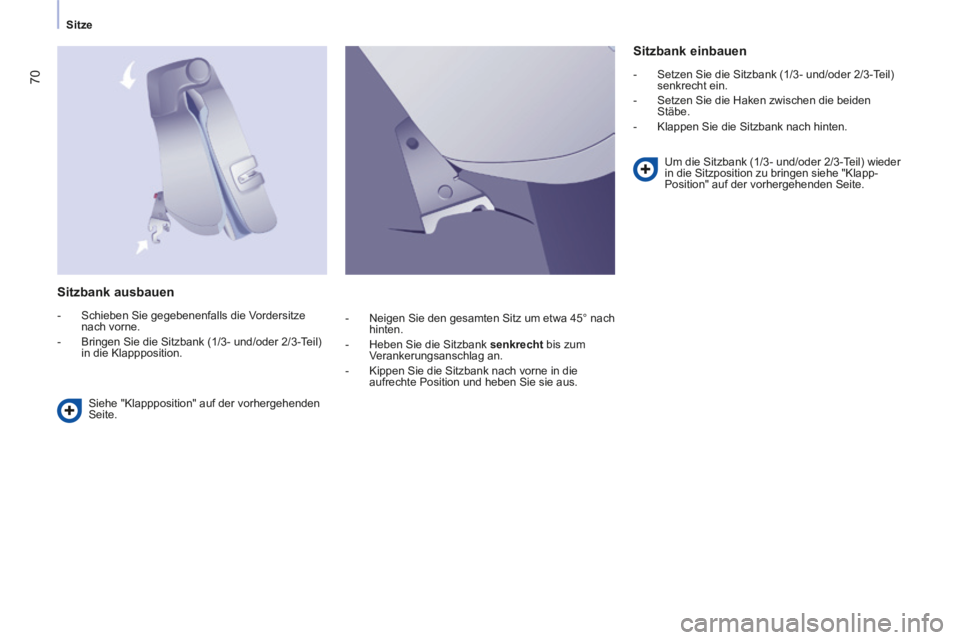

Page 72 of 269

Sitze
Berlingo-2-VP-papier_de_Chap03_Ergonomie_ed01-2014_CA
70
Sitzbank ausbauen
- Schieben Sie gegebenenfalls die Vordersitze nach vorne.
- Bringen Sie die Sitzbank (1/3- und/oder 2/3-Teil) in die Klappposition.
Sitzbank einbauen
- Setzen Sie die Sitzbank (1/3- und/oder 2/3-Teil) senkrecht ein.
- Setzen Sie die Haken zwischen die beiden Stäbe.
- Klappen Sie die Sitzbank nach hinten.
Siehe "Klappposition" auf der vorhergehenden
Seite. Um die Sitzbank (1/3- und/oder 2/3-Teil) wieder
in die Sitzposition zu bringen siehe "Klapp-
Position" auf der vorhergehenden Seite.
- Neigen Sie den gesamten Sitz um etwa 45° nach hinten.
- Heben Sie die Sitzbank senkrecht bis zum
Verankerungsanschlag an.
- Kippen Sie die Sitzbank nach vorne in die aufrechte Position und heben Sie sie aus.

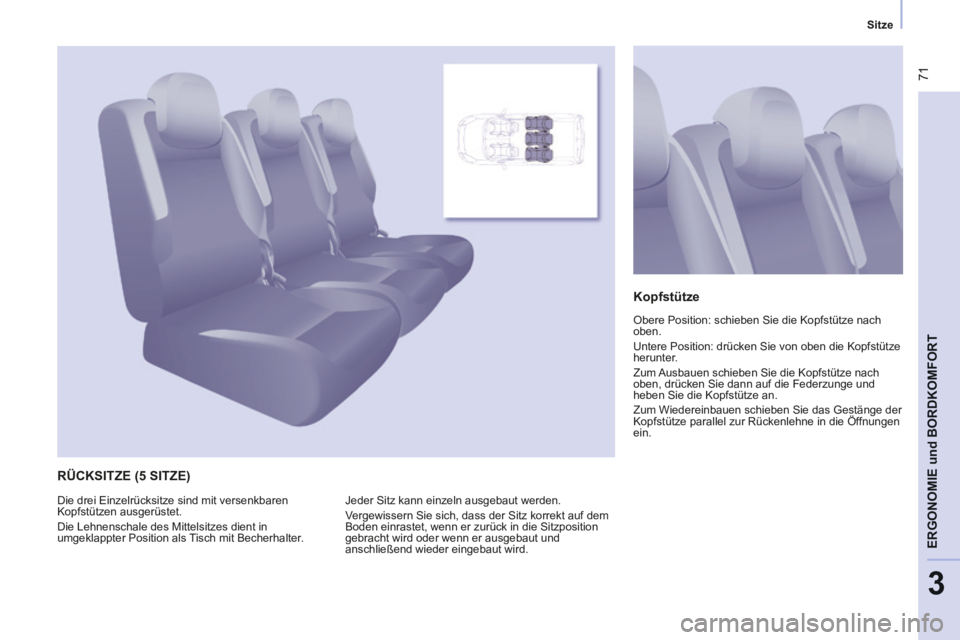

Page 73 of 269

Sitze
Berlingo-2-VP-papier_de_Chap03_Ergonomie_ed01-2014_CA
71
ERGONOMIE
und
BORDKOMFORT
3
RÜCKSITZE (5 SITZE)
Kopfstütze
Obere Position: schieben Sie die Kopfstütze nach
oben.
Untere Position: drücken Sie von oben die Kopfstütze
herunter.
Zum Ausbauen schieben Sie die Kopfstütze nach
oben, drücken Sie dann auf die Federzunge und
heben Sie die Kopfstütze an.
Zum Wiedereinbauen schieben Sie das Gestänge der
Kopfstütze parallel zur Rückenlehne in die Öffnungen
ein.
Jeder Sitz kann einzeln ausgebaut werden.
Vergewissern Sie sich, dass der Sitz korrekt auf dem
Boden einrastet, wenn er zurück in die Sitzposition
gebracht wird oder wenn er ausgebaut und
anschließend wieder eingebaut wird.
Die drei Einzelrücksitze sind mit versenkbaren
Kopfstützen ausgerüstet.
Die Lehnenschale des Mittelsitzes dient in
umgeklappter Position als Tisch mit Becherhalter.

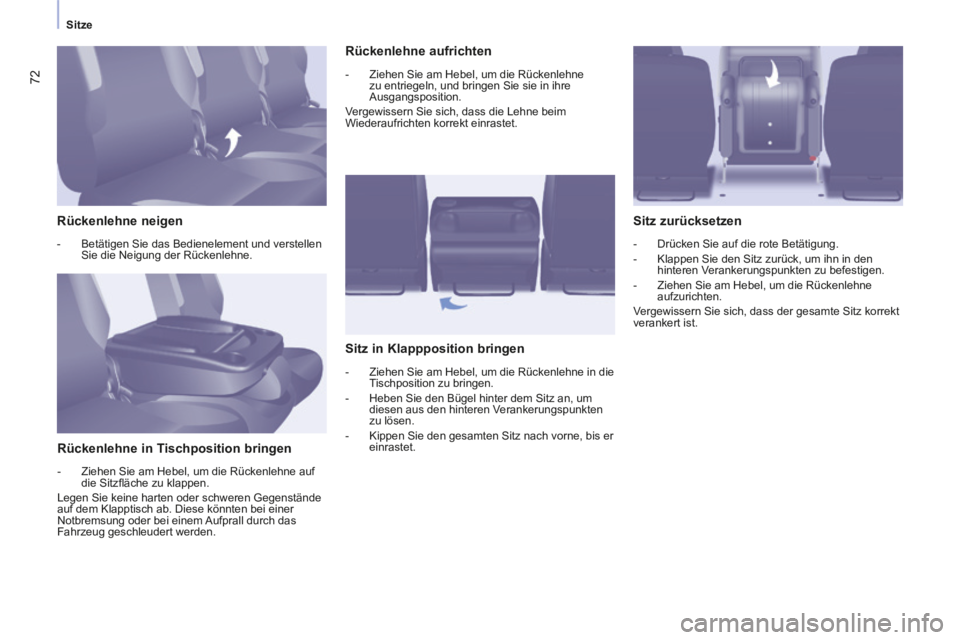

Page 74 of 269

Sitze
Berlingo-2-VP-papier_de_Chap03_Ergonomie_ed01-2014_CA
72
Rückenlehne neigen
- Betätigen Sie das Bedienelement und verstellen Sie die Neigung der Rückenlehne.
Rückenlehne in Tischposition bringen
- Ziehen Sie am Hebel, um die Rückenlehne auf die Sitzfl äche zu klappen.
Legen Sie keine harten oder schweren Gegenstände
auf dem Klapptisch ab. Diese könnten bei einer
Notbremsung oder bei einem Aufprall durch das
Fahrzeug geschleudert werden.
Rückenlehne aufrichten
- Ziehen Sie am Hebel, um die Rückenlehne zu entriegeln, und bringen Sie sie in ihre
Ausgangsposition.
Vergewissern Sie sich, dass die Lehne beim
Wiederaufrichten korrekt einrastet.
Sitz in Klappposition bringen
- Ziehen Sie am Hebel, um die Rückenlehne in die Tischposition zu bringen.
- Heben Sie den Bügel hinter dem Sitz an, um diesen aus den hinteren Verankerungspunkten
zu lösen.
- Kippen Sie den gesamten Sitz nach vorne, bis er einrastet.
Sitz zurücksetzen
- Drücken Sie auf die rote Betätigung.
- Klappen Sie den Sitz zurück, um ihn in den hinteren Verankerungspunkten zu befestigen.
- Ziehen Sie am Hebel, um die Rückenlehne aufzurichten.
Vergewissern Sie sich, dass der gesamte Sitz korrekt
verankert ist.
Page 75 of 269

Sitze
Berlingo-2-VP-papier_de_Chap03_Ergonomie_ed01-2014_CA
73
ERGONOMIE
und
BORDKOMFORT
3

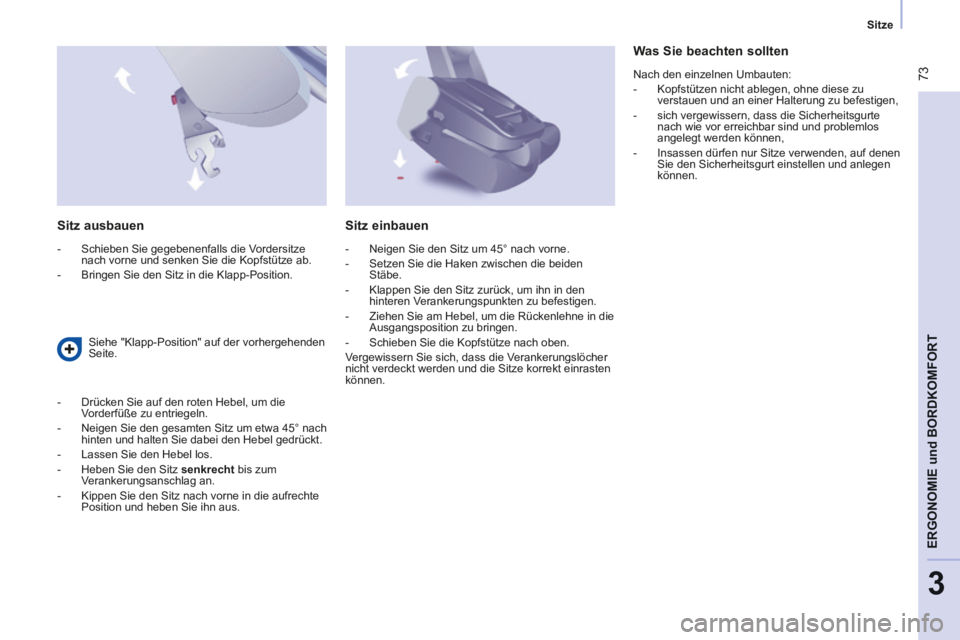

Sitz ausbauen
- Schieben Sie gegebenenfalls die Vordersitze nach vorne und senken Sie die Kopfstütze ab.
- Bringen Sie den Sitz in die Klapp-Position.
Was Sie beachten sollten
Nach den einzelnen Umbauten:
- Kopfstützen nicht ablegen, ohne diese zu verstauen und an einer Halterung zu befestigen,
- sich vergewissern, dass die Sicherheitsgurte nach wie vor erreichbar sind und problemlos
angelegt werden können,
- Insassen dürfen nur Sitze verwenden, auf denen Sie den Sicherheitsgurt einstellen und anlegen
können.
Siehe "Klapp-Position" auf der vorhergehenden
Seite.
- Drücken Sie auf den roten Hebel, um die Vorderfüße zu entriegeln.
- Neigen Sie den gesamten Sitz um etwa 45° nach hinten und halten Sie dabei den Hebel gedrückt.
- Lassen Sie den Hebel los.
- Heben Sie den Sitz senkrecht bis zum
Verankerungsanschlag an.
- Kippen Sie den Sitz nach vorne in die aufrechte Position und heben Sie ihn aus.
Sitz einbauen
- Neigen Sie den Sitz um 45° nach vorne.
- Setzen Sie die Haken zwischen die beiden Stäbe.
- Klappen Sie den Sitz zurück, um ihn in den hinteren Verankerungspunkten zu befestigen.
- Ziehen Sie am Hebel, um die Rückenlehne in die Ausgangsposition zu bringen.
- Schieben Sie die Kopfstütze nach oben.
Vergewissern Sie sich, dass die Verankerungslöcher
nicht verdeckt werden und die Sitze korrekt einrasten
können.

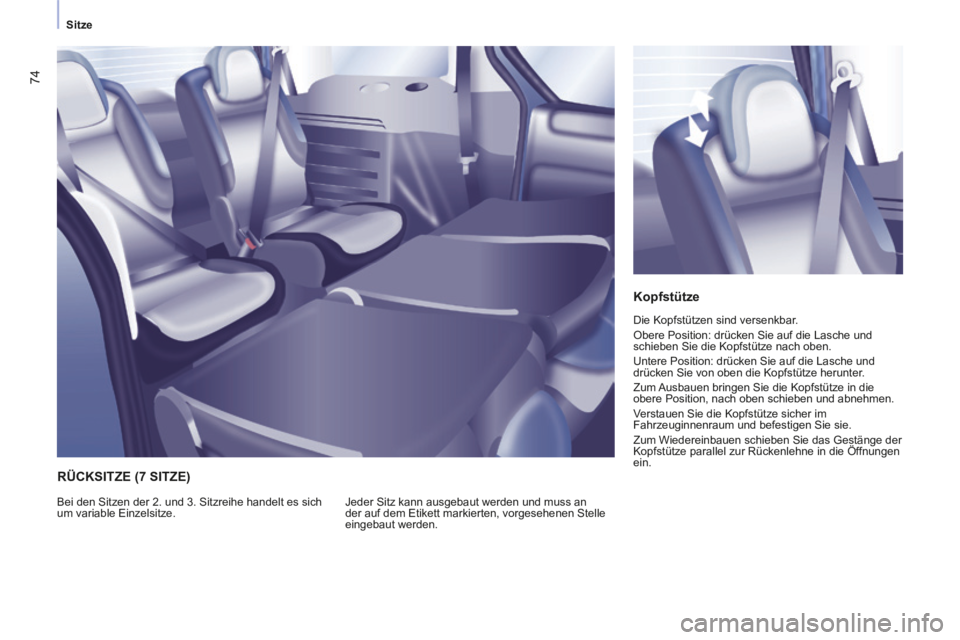

Page 76 of 269

Sitze
Berlingo-2-VP-papier_de_Chap03_Ergonomie_ed01-2014_CA
74
Kopfstütze
Die Kopfstützen sind versenkbar.
Obere Position: drücken Sie auf die Lasche und
schieben Sie die Kopfstütze nach oben.
Untere Position: drücken Sie auf die Lasche und
drücken Sie von oben die Kopfstütze herunter.
Zum Ausbauen bringen Sie die Kopfstütze in die
obere Position, nach oben schieben und abnehmen.
Verstauen Sie die Kopfstütze sicher im
Fahrzeuginnenraum und befestigen Sie sie.
Zum Wiedereinbauen schieben Sie das Gestänge der
Kopfstütze parallel zur Rückenlehne in die Öffnungen
ein.
Jeder Sitz kann ausgebaut werden und muss an
der auf dem Etikett markierten, vorgesehenen Stelle
eingebaut werden.
Bei den Sitzen der 2. und 3. Sitzreihe handelt es sich
um variable Einzelsitze.
RÜCKSITZE (7 SITZE)
Page 77 of 269

Sitze
Berlingo-2-VP-papier_de_Chap03_Ergonomie_ed01-2014_CA
75
ERGONOMIE
und
BORDKOMFORT
3

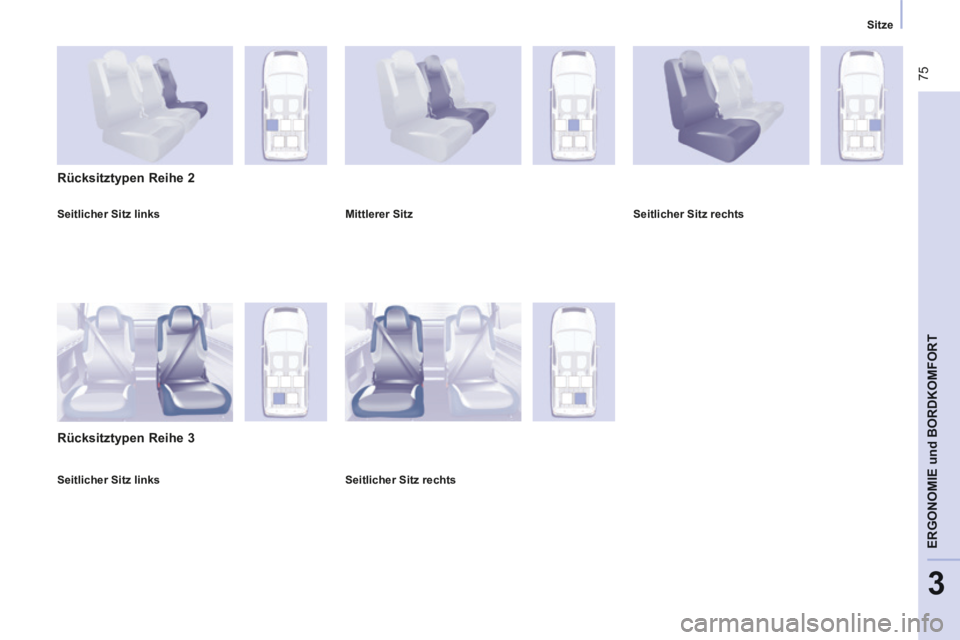

Seitlicher Sitz links
Rücksitztypen Reihe 2
Rücksitztypen Reihe 3
Mittlerer Sitz Seitlicher Sitz rechts
Seitlicher Sitz rechts
Seitlicher Sitz links

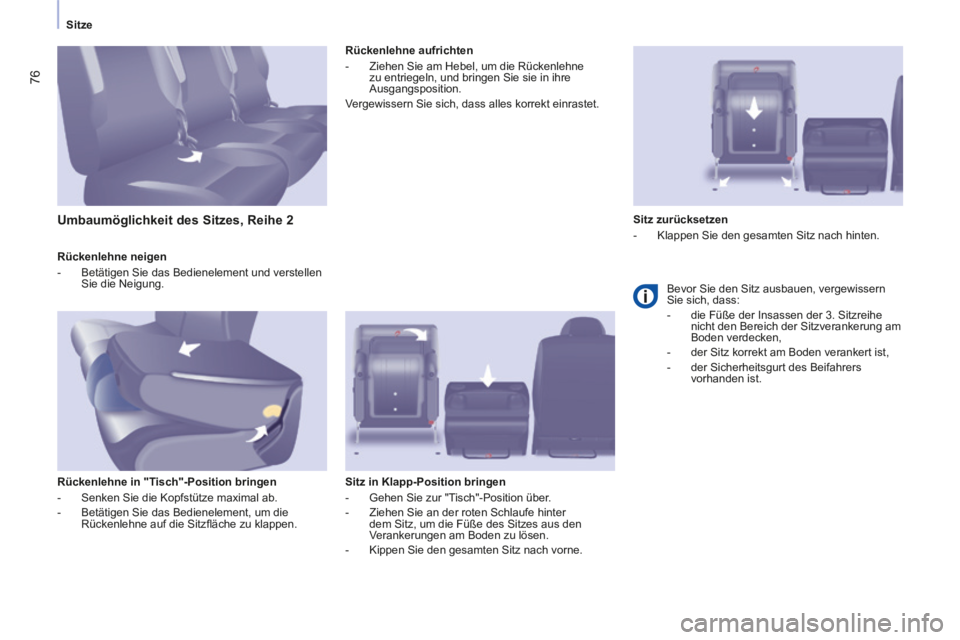

Page 78 of 269

Sitze
Berlingo-2-VP-papier_de_Chap03_Ergonomie_ed01-2014_CA
76
Rückenlehne neigen
- Betätigen Sie das Bedienelement und verstellen Sie die Neigung.
Rückenlehne in "Tisch"-Position bringen
- Senken Sie die Kopfstütze maximal ab.
- Betätigen Sie das Bedienelement, um die Rückenlehne auf die Sitzfl äche zu klappen. Rückenlehne aufrichten
- Ziehen Sie am Hebel, um die Rückenlehne
zu entriegeln, und bringen Sie sie in ihre
Ausgangsposition.
Vergewissern Sie sich, dass alles korrekt einrastet.
Sitz in Klapp-Position bringen
- Gehen Sie zur "Tisch"-Position über.
- Ziehen Sie an der roten Schlaufe hinter dem Sitz, um die Füße des Sitzes aus den
Verankerungen am Boden zu lösen.
- Kippen Sie den gesamten Sitz nach vorne.
Umbaumöglichkeit des Sitzes, Reihe 2 Sitz zurücksetzen
- Klappen Sie den gesamten Sitz nach hinten.
Bevor Sie den Sitz ausbauen, vergewissern
Sie sich, dass:
- die Füße der Insassen der 3. Sitzreihe nicht den Bereich der Sitzverankerung am
Boden verdecken,
- der Sitz korrekt am Boden verankert ist,
- der Sicherheitsgurt des Beifahrers vorhanden ist.
Page 79 of 269

Sitze
Berlingo-2-VP-papier_de_Chap03_Ergonomie_ed01-2014_CA
77
ERGONOMIE
und
BORDKOMFORT
3
Umbaumöglichkeit des Sitzes, Reihe 3
Rückenlehne in "Tisch"-Position bringen
- Die Kopfstütze maximal absenken.
- Betätigen Sie das Bedienelement, um die Rückenlehne auf den Rücksitz umzuklappen.
Rückenlehne aufrichten
- Ziehen Sie am Hebel, um die Rückenlehne zu entriegeln, und bringen Sie sie anschließend
wieder in ihre Ausgangsposition zurück.
Vergewissern Sie sich, dass alles korrekt einrastet. Sitz zurücksetzen
- Drücken Sie auf die rote Betätigung.
- Klappen Sie den gesamten Sitz nach hinten.
Sitz in Klapp-Position bringen
- Gehen Sie zur "Tisch"-Position über.
- Heben Sie den mit einer roten Schlaufe
versehenen Ausgleichshebel an, der sich hinter
dem Sitz befi ndet, um die Füße des Sitzes von
der Verankerung am Boden zu lösen.
- Kippen Sie den gesamten Sitz nach vorne. Vergewissern Sie sich, dass:
- der Sitz korrekt im Boden verankert ist,
- der Sicherheitsgurt des Beifahrers
vorhanden ist.
Page 80 of 269

Sitze
Berlingo-2-VP-papier_de_Chap03_Ergonomie_ed01-2014_CA
78
Einsteigen, Aussteigen von der
Reihe 3 aus
Einsteigen
- Bringen Sie den Sitz aus der 2. Sitzreihe in die "Tisch"-Position.
Aussteigen
- Senken Sie die Kopfstütze maximal ab.
- Betätigen Sie den gelben Hebel, der sich an der Rückseite der Rückenlehne der 2. Sitzreihe
befi ndet.
- Rückenlehne in "Tisch"-Position bringen. Darauf achten, dass der mittlere
Sicherheitsgurt korrekt in seiner Aussparung in
der Deckenverkleidung sitzt.
- Bringen Sie den Sitz in Klapp-Position, um den
Durchgang freizulegen. - Ziehen Sie an der roten Schlaufe, um den Sitz in
Klapp-Position zu bringen.
- Kippen Sie den gesamten Sitz nach vorne.
- Aussteigen durch die Seitentür.
Vergewissern Sie sich vor dem Umklappen
des Sitzes, dass die Füße des Insassen der 3.
Sitzreihe die Verankerungspunkte des Sitzes
der 2. Sitzreihe nicht verdecken.
