Page 251 of 330
8
Condução
Neutralização
Passagem para o modo START
do motor
A qualquer momento, pressione o comando
"ECO OFF"
para neutralizar o sistema.
Esta situação é assinalada pelo acendimento
do avisador do comando, acompanhado por
uma mensagem no ecrã.
Casos particulares: accionamento
automático do modo START
O avisador "ECO"
apaga-se e o arranque
do motor é efectuado novamente com
uma caixa de velocidades pilotada
:
- alavanca de velocidades na posição A
ou M
,
quando libertar o pedal de travão,
- ou alavanca de velocidades na posição N
e sem o pedal de travão ser pressionado,
quando passar a alavanca de velocidades
para a posição A
ou M
,
- ou quando engrenar a marcha-atrás.
Por motivos de segurança ou de conforto, o
modo START é accionado automaticamente
quando:
- abrir a porta do condutor,
- remover o cinto de segurança do condutor,
- a velocidade do veículo ultrapassar os
3 km/h com uma caixa de velocidades
pilotada,
- determinadas condições particulares
(carga da bateria, temperatura do motor,
assistência à travagem, regulação do ar
condicionado...) o exigirem para assegurar
o controlo do sistema ou do veículo.
O avisador "ECO"
funciona de forma
intermitente alguns segundos e, em
seguida, apaga-se.
Este funcionamento é per feitamente
normal.
Se a neutralização tiver sido efectuada
em modo STOP, o arranque do motor é
efectuado imediatamente.
Page 252 of 330
9
5
Condução
Manutenção
Em caso de problema de funcionamento do
sistema, o avisador do comando "ECO OFF"
funciona de forma intermitente e, em seguida,
acende-se fixamente.
Solicite a verificação pela rede CITROËN ou
por uma oficina qualificada.
Em caso de anomalia no modo STOP, é
possível que o veículo bloqueie. Todos os
avisadores do quadro de bordo ficam acesos.
É, então, necessário desligar a ignição e, em
seguida, efectuar o arranque com a chave.
Anomalia de funcionamento
Este sistema necessita de uma bateria de
tecnologia e características específicas
(referências disponíveis junto da rede
CITROËN) ou de uma oficina qualificada.
A montagem de uma bateria não referenciada
pela CITROËN pode resultar em problemas de
funcionamento do sistema.
Antes de qualquer inter venção sob
o capot, neutralize o Stop & Start
para evitar qualquer risco de lesão
associado a um accionamento
automático do modo START.
O Stop & Start recorre a uma tecnologia
avançada. Qualquer inter venção neste
tipo de bateria deverá ser efectuada
exclusivamente na rede CITROËN ou
numa oficina qualificada.
Reactivação
O sistema reactiva-se automaticamente
em cada novo arranque com a chave.
Pressione novamente o comando "ECO OFF"
.
O sistema encontra-se novamente activo;
esta situação é assinalada pela extinção do
avisador do comando, acompanhada por uma
mensagem no ecrã.
Page 253 of 330
10
Segurança
Detecção de pressão baixa dos pneus
O sistema de detecção de pressão
baixa dos pneus não substitui a
vigilância do condutor.
Este sistema não dispensa o controlo
mensal da pressão de enchimento
dos pneus (incluindo da roda
sobresselente), assim como antes de
um trajecto longo.
Colocar o veículo em movimento numa
situação de pressão baixa dos pneus
degrada o comportamento em estrada,
aumenta as distâncias de travagem,
provoca o desgaste prematuro dos
pneus, nomeadamente em condições
severas (forte carga, velocidade
elevada, longos trajectos).
Os valores da pressão de enchimento
prescritos para o seu veículo
encontram-se indicados na etiqueta de
pressão dos pneus.
Ver rubrica "Elementos de
identificação".
O controlo da pressão dos pneus
deverá ser efectuado "a frio" (veículo
parado há 1h ou após um trajecto
inferior a 10km efectuado a uma
velocidade moderada).
Caso contrário (a quente), adicione
0,3 bar aos valores indicados na
etiqueta.
Colocar o veículo em movimento numa
situação de baixa pressão dos pneus
aumenta o consumo de combustível.
Sistema que assegura o controlo automático da pressão dos pneus com o veículo em movimento.
O sistema controla a pressão dos quatro
pneus, a partir do momento em que o veículo
entra em movimento.
Este sistema compara as informações
fornecidas pelos sensores de velocidade das
rodas em valores de referência que devem
ser reinicializados após cada reajuste da
pressão dos pneus ou da substituição de
uma roda.
O sistema acciona um alerta a partir do
momento em que detecta a diminuição da
pressão de enchimento de um ou vários pneus.
Page 254 of 330

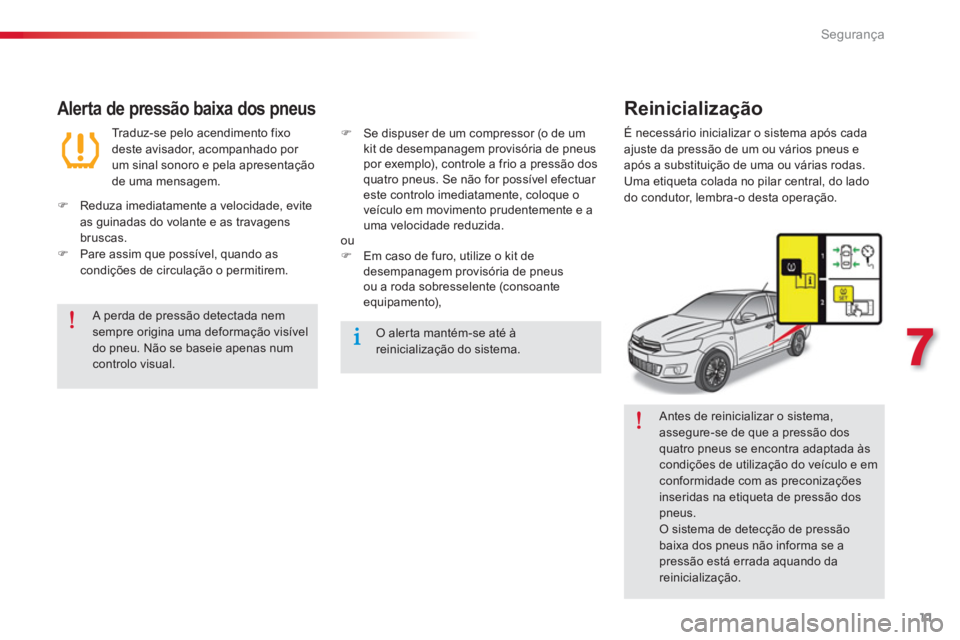

11
7
Segurança
Antes de reinicializar o sistema,
assegure-se de que a pressão dos
quatro pneus se encontra adaptada às
condições de utilização do veículo e em
conformidade com as preconizações
inseridas na etiqueta de pressão dos
pneus.
O sistema de detecção de pressão
baixa dos pneus não informa se a
pressão está errada aquando da
reinicialização.
A perda de pressão detectada nem
sempre origina uma deformação visível
do pneu. Não se baseie apenas num
controlo visual.
O alerta mantém-se até à
reinicialização do sistema.
Alerta de pressão baixa dos pneus
Traduz-se pelo acendimento fixo
deste avisador, acompanhado por
um sinal sonoro e pela apresentação
de uma mensagem.
)
Reduza imediatamente a velocidade, evite
as guinadas do volante e as travagens
bruscas.
)
Pare assim que possível, quando as
condições de circulação o permitirem.
)
Se dispuser de um compressor (o de um
kit de desempanagem provisória de pneus
por exemplo), controle a frio a pressão dos
quatro pneus. Se não for possível efectuar
este controlo imediatamente, coloque o
veículo em movimento prudentemente e a
uma velocidade reduzida.
ou
)
Em caso de furo, utilize o kit de
desempanagem provisória de pneus
ou a roda sobresselente (consoante
equipamento),
Reinicialização
É necessário inicializar o sistema após cada
ajuste da pressão de um ou vários pneus e
após a substituição de uma ou várias rodas.
Uma etiqueta colada no pilar central, do lado
do condutor, lembra-o desta operação.
Page 255 of 330
12
Segurança

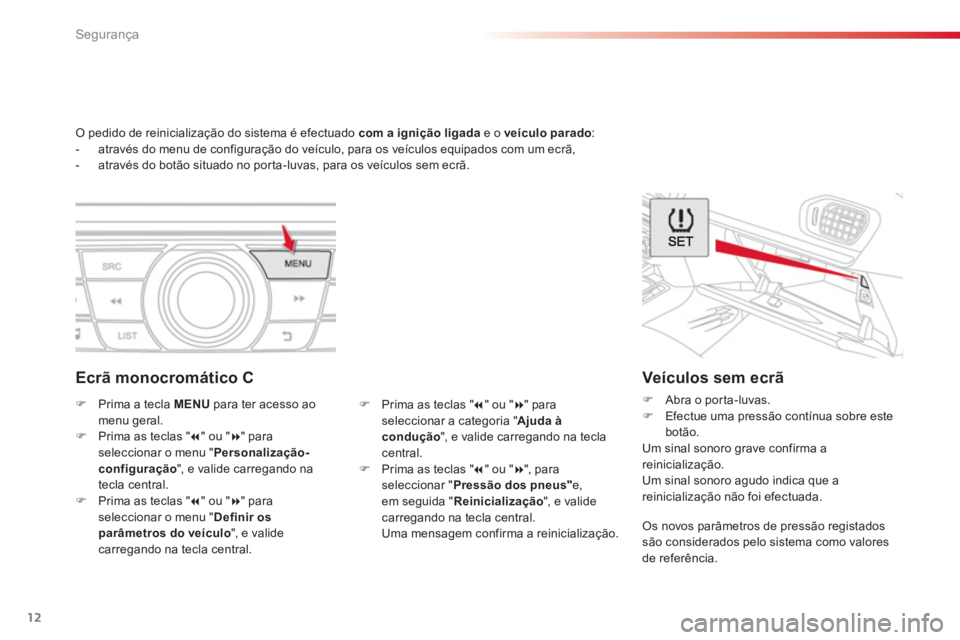

O pedido de reinicialização do sistema é efectuado com a ignição ligada
e o veículo parado
:
- através do menu de configuração do veículo, para os veículos equipados com um ecrã,
- através do botão situado no porta-luvas, para os veículos sem ecrã.
)
Prima a tecla MENU
para ter acesso ao
menu geral.
)
Prima as teclas "
" ou "
" para
seleccionar o menu " Personalização-
configuração
", e valide carregando na
tecla central.
)
Prima as teclas "
" ou "
" para
seleccionar o menu " Definir os
parâmetros do veículo
", e valide
carregando na tecla central.
)
Prima as teclas "
" ou "
" para
seleccionar a categoria " Ajuda à
condução
", e valide carregando na tecla
central.
)
Prima as teclas "
" ou "
", para
seleccionar " Pressão dos pneus"
e,
em seguida " Reinicialização
", e valide
carregando na tecla central.
Uma mensagem confirma a reinicialização.
Ecrã monocromático C
Veículos sem ecrã
)
Abra o porta-luvas.
)
Efectue uma pressão contínua sobre este
botão.
Um sinal sonoro grave confirma a
reinicialização.
Um sinal sonoro agudo indica que a
reinicialização não foi efectuada.
Os novos parâmetros de pressão registados
são considerados pelo sistema como valores
de referência.
Page 256 of 330
13
7
Segurança

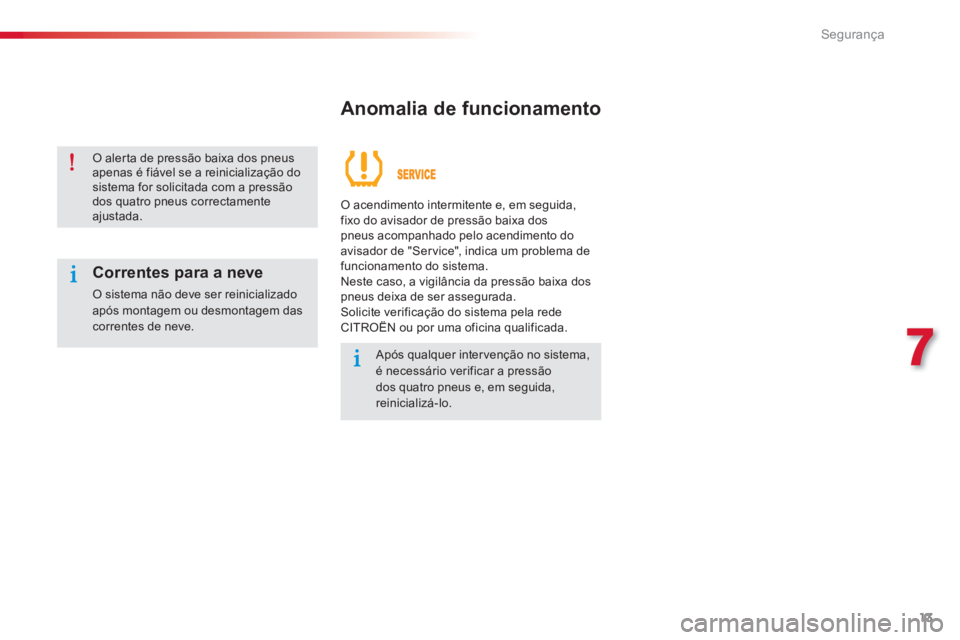

Anomalia de funcionamento
O alerta de pressão baixa dos pneus
apenas é fiável se a reinicialização do
sistema for solicitada com a pressão
dos quatro pneus correctamente
ajustada.
Correntes para a neve
O sistema não deve ser reinicializado
após montagem ou desmontagem das
correntes de neve.
Após qualquer inter venção no sistema,
é necessário verificar a pressão
dos quatro pneus e, em seguida,
reinicializá-lo.
O acendimento intermitente e, em seguida,
fixo do avisador de pressão baixa dos
pneus acompanhado pelo acendimento do
avisador de "Ser vice", indica um problema de
funcionamento do sistema.
Neste caso, a vigilância da pressão baixa dos
pneus deixa de ser assegurada.
Solicite verificação do sistema pela rede
CITROËN ou por uma oficina qualificada.
Page 257 of 330

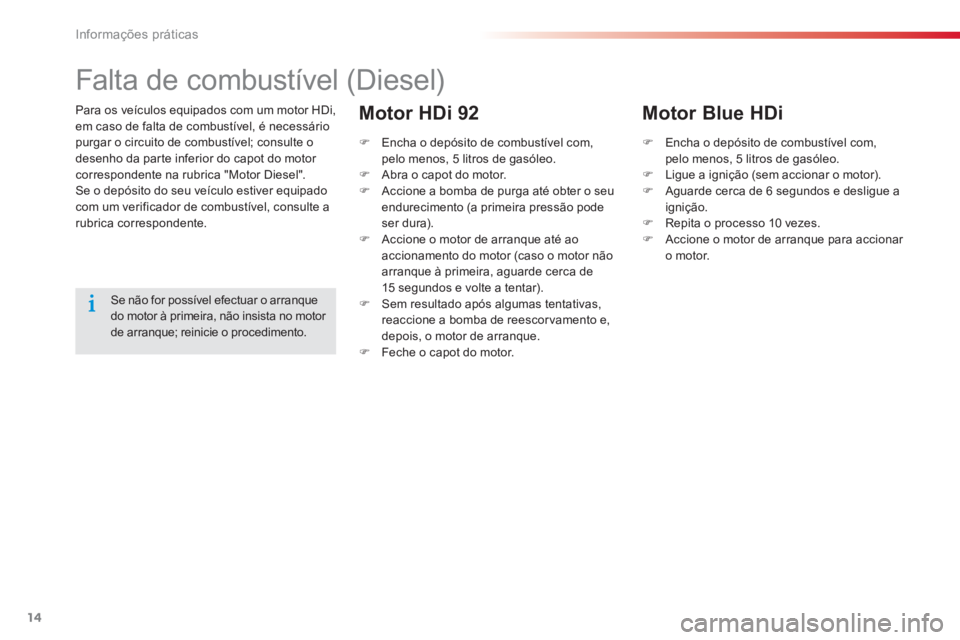

14
Informações práticas
Para os veículos equipados com um motor HDi,
em caso de falta de combustível, é necessário
purgar o circuito de combustível; consulte o
desenho da parte inferior do capot do motor
correspondente na rubrica "Motor Diesel".
Se o depósito do seu veículo estiver equipado
com um verificador de combustível, consulte a
rubrica correspondente.
Falta de combustível (Diesel)
Se não for possível efectuar o arranque
do motor à primeira, não insista no motor
de arranque; reinicie o procedimento.
)
Encha o depósito de combustível com,
pelo menos, 5 litros de gasóleo.
)
Abra o capot do motor.
)
Accione a bomba de purga até obter o seu
endurecimento (a primeira pressão pode
ser dura).
)
Accione o motor de arranque até ao
accionamento do motor (caso o motor não
arranque à primeira, aguarde cerca de
15 segundos e volte a tentar).
)
Sem resultado após algumas tentativas,
reaccione a bomba de reescor vamento e,
depois, o motor de arranque.
)
Feche o capot do motor.
Motor HDi 92
)
Encha o depósito de combustível com,
pelo menos, 5 litros de gasóleo.
)
Ligue a ignição (sem accionar o motor).
)
Aguarde cerca de 6 segundos e desligue a
ignição.
)
Repita o processo 10 vezes.
)
Accione o motor de arranque para accionar
o motor.
Motor Blue HDi
Page 258 of 330
15
10
Ver if ic aç ões
Aditivo AdBlue ®
e sistema SCR
para motores Diesel Blue HDi
Para garantir o respeito do ambiente e da nova
norma Euro 6, sem alterar o desempenho nem
penalizar o consumo de combustível dos seus
motores Diesel, a CITROËN optou por equipar
os seus veículos com um dispositivo que
associa o sistema SCR (Redução Catalítica
Selectiva) e o filtro de partículas (FAP) para o
tratamento dos gases de escape
Sistema SCR
Com o auxílio de um aditivo chamado AdBlue ®
que contém ureia, um catalisador transforma
até 85% dos óxidos de azoto (NOx) em azoto
e água, inofensivos para a saúde e o meio
ambiente.
O aditivo AdBlue
®
encontra-se num depósito
específico, situado sob a mala, na traseira
do veículo. O depósito tem capacidade para
17 litros: permite uma autonomia de cerca
de 20 000 km antes do accionamento de um
dispositivo de alerta que o adverte que o nível
de reser va lhe permite percorrer 2 400 km.
A cada visita de manutenção programada do
seu veículo na rede CITROËN ou numa oficina
qualificada, o enchimento do depósito de
aditivo AdBlue
® será efectuado para permitir o
bom funcionamento do sistema SCR.
Se a quilometragem prevista entre dois
intervalos de manutenção ultrapassar o limite
de 20 000 km, recomendamos-lhe que se
desloque à rede CITROËN ou a uma oficina
qualificada para efectuar a reposição de nível
necessária.
Quando o reser vatório de 'AdBlue
®
estiver vazio, um dispositivo regulamentar
impede o arranque do motor
Quando o sistema SCR apresentar um
problema de funcionamento, o nível de
emissões do seu veículo deixa de estar
em conformidade com a regulamentação
Euro 6: o seu veículo torna-se poluente.
No caso de problema de funcionamento
confirmado do sistema SCR, deve
dirigir-se, o mais rapidamente
possível, à rede CITROËN ou a uma
oficina qualificada : após percorridos
1 100 km, um dispositivo será activado
automaticamente para impedir o
arranque do motor.
Page 259 of 330
16
Ver if ic aç ões
Indicadores de autonomia
A partir do momento em que o nível de
reser va do reser vatório de AdBlue ® tenha sido
atingido ou após a detecção de um problema
de funcionamento do sistema de despoluição
SCR, um indicador permite-lhe saber, assim
que ligar a ignição, a estimativa de quilómetros
restantes a percorrer antes do bloqueio do
arranque do motor.
Em caso de detecção simultânea de um
problema de funcionamento e de um nível
baixo de AdBlue
® , é visualizada a autonomia
mais baixa.
No caso de risco de impossibilidade de arranque devido à falta de aditivo AdBlue ®
Autonomia superior a 2 400 km
Ao ligar a ignição, não é automaticamente
apresentada no quadro de bordo nenhuma
informação sobre a autonomia.
Autonomia compreendida entre 600 e 2 400 km
Ao ligar a ignição, a luz avisadora UREA
acende-se, acompanhada por um sinal sonoro
e pela visualização temporária no quadro de
bordo de "NO START IN" e de uma distância
indicando a autonomia em quilómetros ou
milhas antes do bloqueio do motor de arranque
(ex: "NO START IN 1 500 km" significa
"Arranque interdito dentro de 1 500 km").
Com o veículo em movimento, esta mensagem
surge a cada 300 km caso o nível do aditivo
não tenha sido completado.
Diriga-se à rede CITROËN ou a uma oficina
qualificada para proceder a um abastecimento
do aditivo AdBlue
® .
Pode igualmente efectuar, por si próprio, este
abastecimento.
Consulte a rubrica "Abastecimentos". O dispositivo regulamentar de
anti-arranque do motor é activado
automaticamente quando o reservatório
de AdBlue
® está vazio.
Page 260 of 330
17
10
Ver if ic aç ões
Problema de funcionamento associado à
falta de aditivo AdBlue ®
Ao ligar a ignição, a luz avisadora SERVICE
acende-se e a luz avisadora UREA acende-se
de forma intermitente, acompanhada por um
sinal sonoro e pela visualização temporária no
quadro de bordo de "NO START IN" e de 0 km
ou milhas - ("NO START IN 0 km" significa
"Arranque interdito").
O depósito de 'AdBlue
®
está vazio: o
dispositivo de anti-arranque regulamentar
impede o arranque do motor.
Autonomia compreendida entre 0 e 600 km
Ao ligar a ignição, a luz avisadora SERVICE
acende-se e a luz avisadora UREA acende-se
de forma intermitente, acompanhada por um
sinal sonoro e pela visualização temporária
no quadro de bordo de "NO START IN" e de
uma distância, indicando a autonomia em
quilómetros ou milhas antes do bloqueio do
motor de arranque (ex: "NO START IN 600 km"
significa Arranque interdito dentro de 600 km").
Com o veículo em movimento, esta mensagem
surge a cada 30 segundos caso o nível do
aditivo não tenha sido reposto.
Diriga-se à rede CITROËN ou a uma oficina
qualificada para proceder a um abastecimento
do aditivo AdBlue
® .
Pode igualmente efectuar, por si próprio, este
abastecimento.
Consulte a rubrica "Abastecimentos".
Caso contrário, não conseguirá efectuar o
arranque do seu veículo.
Para poder efectuar novamente o
arranque do motor, recomendamos-
lhe que contacte a rede CITROËN ou
uma oficina qualificada para proceder
à reposição do nível necessária.
Se efectuar, por si próprio, esta
reposição, é essencial que coloque
uma quantidade mínima de 3,8 litros de
AdBlue
® no depósito de aditivo.
Consulte a rubrica "Abastecimentos".
