CITROEN C-ELYSÉE 2018 Eksploatavimo vadovas (in Lithuanian)

119
Automobilio elektros instaliacija leidžia
prijungti oro kompresorių, kai reikia
pripūsti pradurtą padangą po sutaisymo.
Komplekto sudedamosios
dalys
1.12 V kompresorius su integruotu
manometru.
2. Flakonas su sandarinimo medžiaga ir
prijungta žarnele.
3. Lipdukas su įspėjimu apie ribojamą greitį.
Lipdukas su įspėjimu apie ribojamą greitį
turi būti priklijuotas automobilio salone,
vairuotojui gerai matomoje vietoje, kad
primintų, jog su sutaisytu ratu galima
važiuoti tik laikinai. Važiuodami su šio tipo komplektu
sutaisyta padanga neviršykite 80
km/h
greičio.
Sutaisymo procedūra
F Išjunkite uždegimo kontaktą.
F P riklijuokite lipduką su įspėjimu apie
ribojamą greitį automobilio viduje.
F

I
švyniokite vamzdelį, kuris yra po
kompresoriumi.
Nepatartina iš padangos ištraukti ją
pradūrusį daiktą.
F

V
amzdelį, einantį nuo kompresoriaus,
prijunkite prie buteliuko su sandarinimo
medžiaga. F

N
uimkite ventilio dangtelį nuo taisomos
padangos ir padėkite jį švarioje vietoje.
F

A
tsukite buteliuką su sandarinimo medžiaga
ir įstatykite jį į išpjovą ant kompresoriaus.
F

P
rijunkite iš buteliuko su sandarinimo
medžiaga išeinančią žarnelę prie taisomos
padangos ventilio ir tvirtai priveržkite.
8
G

120

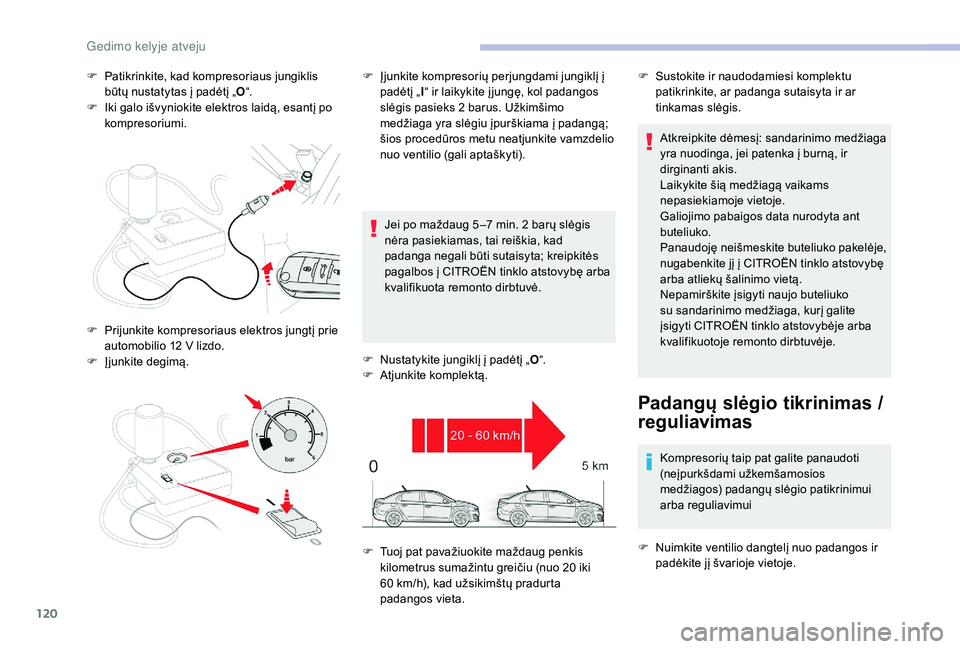

F Patikrinkite, kad kompresoriaus jungiklis būtų nustatytas į padėtį „ O“.
F

I
ki galo išvyniokite elektros laidą, esantį po
kompresoriumi.
Jei po maždaug 5 –7
min. 2 barų slėgis
nėra pasiekiamas, tai reiškia, kad
padanga negali būti sutaisyta; kreipkitės
pagalbos į CITROËN tinklo atstovybę arba
kvalifikuota remonto dirbtuvė.
F

N
ustatykite jungiklį į padėtį „O“.
F

A
tjunkite komplektą.Atkreipkite dėmesį: sandarinimo medžiaga
yra nuodinga, jei patenka į burną, ir
dirginanti akis.
Laikykite šią medžiagą vaikams
nepasiekiamoje vietoje.
Galiojimo pabaigos data nurodyta ant
buteliuko.
Panaudoję neišmeskite buteliuko pakelėje,
nugabenkite jį į CITROËN tinklo atstovybę
arba atliekų šalinimo vietą.
Nepamirškite įsigyti naujo buteliuko
su sandarinimo medžiaga, kurį galite
įsigyti CITROËN tinklo atstovybėje arba
kvalifikuotoje remonto dirbtuvėje.
Padangų slėgio tikrinimas /
reguliavimas
Kompresorių taip pat galite panaudoti
(neįpurkšdami užkemšamosios
medžiagos) padangų slėgio patikrinimui
arba reguliavimui
F

N
uimkite ventilio dangtelį nuo padangos ir
padėkite jį švarioje vietoje.
F

P

rijunkite kompresoriaus elektros jungtį prie
automobilio 12

V lizdo.
F

Į

junkite degimą. F

Į

junkite kompresorių perjungdami jungiklį į
padėtį „ I“ ir laikykite į jungę, kol padangos
slėgis pasieks 2

barus. Užkimšimo
medžiaga yra slėgiu įpurškiama į padangą;
šios procedūros metu neatjunkite vamzdelio
nuo ventilio (gali aptaškyti). F

S
ustokite ir naudodamiesi komplektu
patikrinkite, ar padanga sutaisyta ir ar
tinkamas slėgis.
F

T

uoj pat pavažiuokite maždaug penkis
kilometrus sumažintu greičiu (nuo 20

iki
60

km/h), kad užsikimštų pradurta
padangos vieta.
Gedimo kelyje atveju

121
F Patikrinkite, ar kompresoriaus jungiklis nustatytas į padėtį „ O“.
F

I
ki galo išvyniokite elektros laidą, esantį po
kompresoriumi.
F

I
švyniokite vamzdelį, kuris yra po
kompresoriumi.
F
P
risukite vamzdelį ant ventilio ir tvirtai
priveržkite.
F
Į
junkite kompresoriaus elektros kištuką į
automobilio 12
V lizdą. F

Į
junkite degimo kontaktą.
F
Į
junkite kompresorių, nustatydami jungiklį
į padėtį „ I“, ir pripūskite iki tokio slėgio,
koks yra nurodytas automobilio padangų
slėgio duomenų etiketėje. Jei norite išleisti
oro, paspauskite juodą mygtuką ant
kompresoriaus žarnelės.
F

P
asiekus reikiamą slėgį, jungiklį nustatykite
į padėtį „ O“.
F

A
tjunkite kompresorių ir padėkite komplektą
į vietą.
Nepakankamo padangų slėgio nustatymas
Pakeitus vienos ar kelių padangų slėgį,
būtina į pradinę padėtį nustatyti padangų
slėgio kontrolės sistemą.
Norėdami gauti daugiau informacijos
apie nepakankamo padangų slėgio
nustatymą, žr. atitinkamą skyrių. Pataisius padangą, ši įspėjimo
lemputė dega, kol nenustatysite
sistemos iš naujo.
Norėdami gauti daugiau informacijos
apie Nepakankamo padangų slėgio
nustatymą, žr. atitinkamą skyrių.
8
Gedimo kelyje atveju

122
Atsarginis ratas
Procedūra, kaip pakeisti pažeistą ratą
atsarginiu ratu, naudojantis automobilyje
esančiais įrankiais.
Prieiga prie įrankių
Įrankių sąrašas
1Rato nuėmimo veržliaraktis.
Juo galima nuimti rato gaubtą ir atsukti
rato tvirtinimo varžtus.
2 Keltuvas su integruota rankena.
Naudojamas automobiliui pakelti.
3 Rato varžtų dangčių nuėmimo įrankis.
Nuima rato varžtų dangčius nuo lengvo
lydinio ratų.
4 Vilkimo kilpa.
Norėdami sužinoti daugiau apie automobilio
vilkimą , žr. atitinkamą skyrių. Visi šie įrankiai skirti tik jūsų automobiliui
ir gali skirtis priklausomai nuo įrangos
lygio.
Nenaudokite jų kitiems tikslams.
Keltuvas turi būti naudojamas tik tada,
kai prireikia pakeisti ratą su pažeista ar
pradurta padanga.
Naudokite tik komplekte esantį keltuvą,
skirtą šiam automobiliui.
Jeigu automobilyje nėra jo originalaus
keltuvo, kreipkitės į CITROËN tinklo
atstovybę arba kvalifikuota remonto
dirbtuvė dėl tinkamo keltuvo jam įsigijimo.
Keltuvas atitinka Europos standartus,
apibrėžtus Mašinų direktyvoje 2006/42/EB.
Keltuvui nereikalinga jokia priežiūra.
Įrankiai yra sudėti bagažinėje, po grindimis.
F
A
tidarykite bagažinę.
F

P

akelkite ir išimkite grindis.
F

I

šimkite daiktadėžę, kurioje sudėti įrankiai. Šie įrankiai skirti tik jūsų automobiliui ir
gali skirtis priklausomai nuo įrangos. Jų
nenaudokite jokiems kitiems tikslams, išskyrus
nurodytus toliau.
Gedimo kelyje atveju

123
Prieiga prie atsarginio rato
Rato išėmimas
F Atkabinkite įrankių laikymo dėžę (esant standartiniam atsarginiam ratui).
Rato padėjimas į vietą
Jei įduboje nėra rato, tvirtinimo įrenginio
(veržlės ir varžto) pritvirtinti negalima.
Atsarginis ratas yra bagažinėje, po grindimis.
Priklausomai nuo variklio, atsarginis ratas yra
standartinis ratas arba „vietą taupančio“ tipo
(„BlueHDi 100“). F

A

tsukite centrinę veržlę.
F

N

uimkite tvirtinimo detales (veržlę ir varžtą).
F

P

akelkite atsarginį ratą iš galo į save.
F

I

šimkite ratą iš bagažinės.
F

Į

dėkite ratą į jam skirtą vietą.
F

P

asukite varžtą kelis kartus, kad
atlaisvintumėte.
F

Į

dėkite tvirtinimo detales (veržlę ir varžtą) į
rato vidurį.
F

T

virtai užveržkite centrinę veržlę, kol
išgirsite spragtelėjimą, kad ratas būtų
pritvirtintas. F

P
rikabinkite įrankių dėžę atgal į vietą (kai
yra standartinis atsarginis ratas).
8
G

124
Rato nuėmimas
Automobilio pastatymas
* nustatykite automatinės pavarų dėžės svirtį į padėtį P ,
Automobilį pastatykite taip, kad netrukdytų
eismui, lygioje vietoje ant neslidžios ir
tvirtos dangos.
Įjunkite stovėjimo stabdį, išjunkite degimą
ir į junkite pirmą ją pavarą arba* kad ratai
būtų užblokuoti.
Patikrinkite, ar prietaisų skydelyje nuolat
dega stovėjimo stabdžio įspėjamoji
lemputė.
Keleiviai būtinai turi būti išlipę iš
automobilio ir turi būti saugioje vietoje.
Įsitikinkite, kad keltuvas tinkamai padėtas
ties vienu iš transporto priemonės kėlimo
taškų.
Netinkamai naudojant domkratą
automobilis gali nugriūti.
Niekada nelįskite po automobiliu, pakeltu
vien keltuvu; naudokite statramstį.
Naudokite tik gamintojo tiekiamą keltuvą.
Ratas su ratlankio gaubtu
Nuimant ratą
, pirmiausiai nuimkite
ratlankio gaubtą su rato veržliarakčiu,
traukdami ties ventilio anga.
Uždėdami ratą , po rato varžtų priveržimo
uždėkite rato gaubtą, pradėdami įpjovos ir
rato ventilio atitaikymu, ir delnu įspauskite
jį aplink visą kraštą.
Veiksmų sąrašas
F Nuimkite kiekvieno rato varžto dangtį, naudodami 3
įrankį ( jei naudojami lengvojo
lydinio ratlankiai).
F

A
tlaisvinkite varžtus naudodami tik 1 ratų
veržliaraktį. F

P
astatykite keltuvo 2 pagrindą ant žemės
ir įsitikinkite, kad jis stovi statmenai ties
priekine A arba B galine kėlimo vieta,
numatytomis automobilio apačioje,
priklausomai nuo to, kuri iš jų yra arčiau
keičiamojo rato.
Gedimo kelyje atveju

125
Pasirūpinkite, kad keltuvas stovėtų
stabiliai. Jei žemės paviršius slidus arba
minkštas, keltuvas gali nuslysti arba
įsmigti. Galite būti sužeisti!
Pasirūpinkite, kad keltuvas būtų įremtas
į vietas A arba B po automobiliu, ir kad
atraminė automobilio vieta būtų įremta per
keltuvo galvutės vidurį. Antraip gali būti
pažeistas automobilis ir (arba) keltuvas
gali nuslysti. Galite susižeisti!Apgadinto rato patalpinimas
Apgadintą ratą galima patalpinti po
grindimis, standartinio atsarginio rato
nišoje.
Norėdami patalpinti lengvojo lydinio ratą,
pirmiausiai nuimkite ratlankio gaubtą nuo
rato vidurio, kad tvirtinimo įrenginį (veržlę
ir varžtą) būtų galima įdėti į vietą.
„Vietą taupančio“ atsarginio rato atveju
pažeistas atsarginis ratas negali būti
patalpintas po grindimis. Jį reikia patalpinti
bagažinėje, naudokite apdangalą,
norėdami apsaugoti bagažinės vidų.

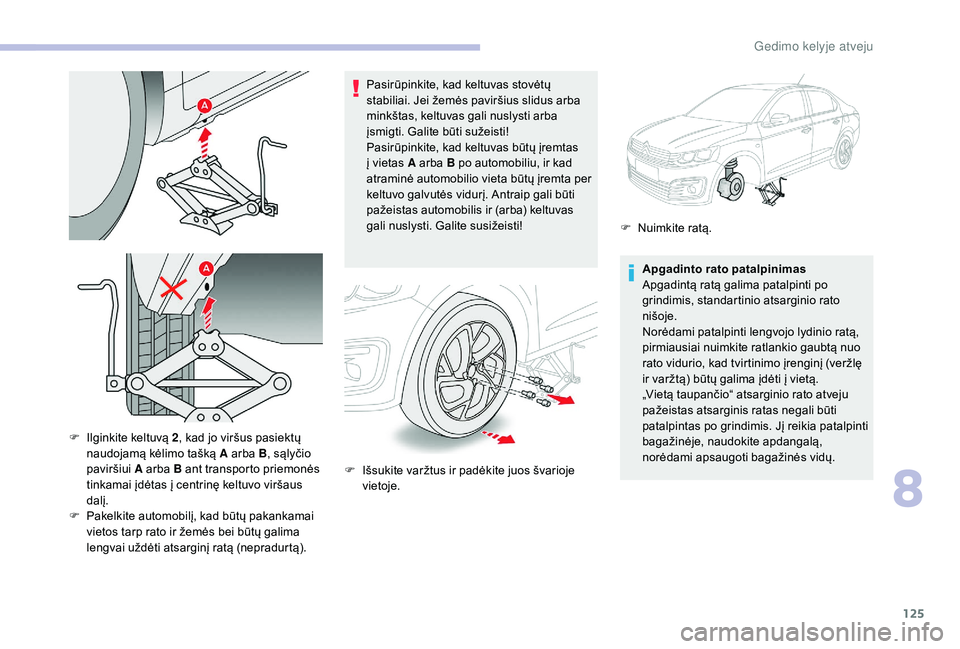

F

I

lginkite keltuvą 2, kad jo viršus pasiektų
naudojamą kėlimo tašką A arba B , sąlyčio
paviršiui A arba B ant transporto priemonės
tinkamai įdėtas į centrinę keltuvo viršaus
dalį.
F

P

akelkite automobilį, kad būtų pakankamai
vietos tarp rato ir žemės bei būtų galima
lengvai uždėti atsarginį ratą (nepradurtą). F

I

šsukite varžtus ir padėkite juos švarioje
vietoje. F

N
uimkite ratą.
8
Gedimo kelyje atveju

126
Veiksmų eiga

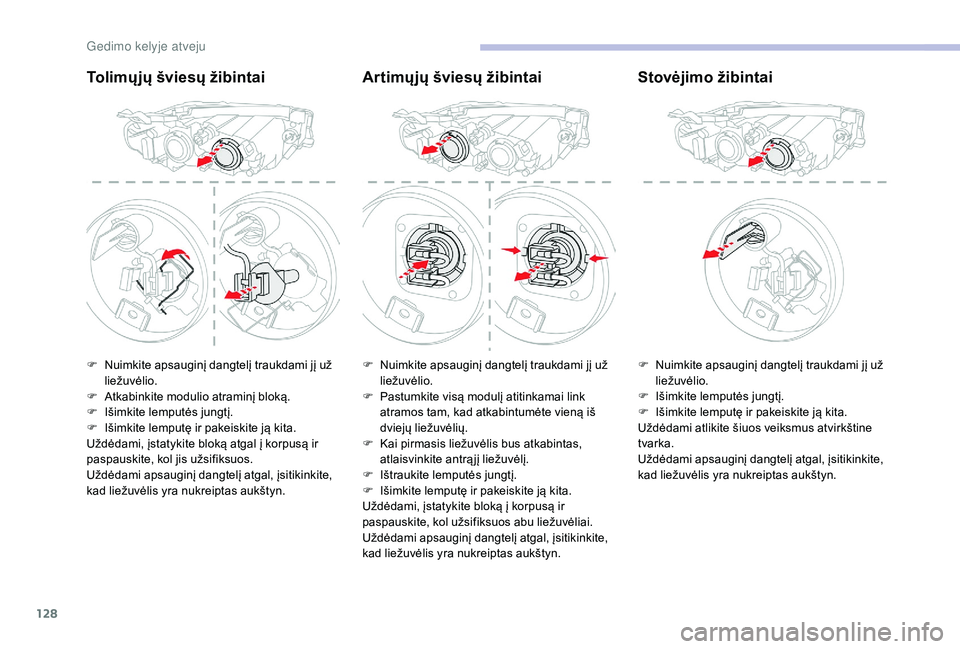

Lemputės pakeitimas
Šviesų žibintai turi polikarbonatinius
gaubtelius, padengtus apsaugine danga:
F
n
evalykite jų sausa medžiaga arba
abrazyvinėmis priemonėmis, taip
pat valikliais arba tirpikliais,
F

n
audokite kempinę ir muiliną vandenį
arba preparatą su neutraliu pH,
F

p
laudami prilipusius nešvarumus
aukšto slėgio čiurkšle ilgainelaikykite
nukreipę purkštuvo į šviesų ir
kitus žibintus ar jų apvadus, kad
nepažeistumėte apsauginės jų dangos
ir sandarinimo jungčių.
Keisti lemputę galima tik išjungus degimą
ir praėjus kelioms minutėms po šviesų
žibintų išjungimo – pavojus sunkiai
nusideginti!
F

N
elieskite pačių lempučių pirštais,
naudokitės nepūkuojančia medžiaga.
Būtina naudoti tik lemputes su apsauga
nuo ultravioletinio spinduliavimo, kad
nebūtų pažeistas žibintas.
Perdegusią lemputę pakeiskite tos pačios
markės ir tokių pačių parametrų nauja
lempute.
Atsarginio rato priveržimas
Jei transporto priemonė turi lengvojo
lydinio ratus, normalu, jei priveržiant
varžtus poveržlės nesiekia atsarginio
rato. Ratą laiko kiekvieno varžto kūginės
atramos.
Po rato pakeitimo
Naudodami „vietą taupantį“ atsarginį ratą
neviršykite 80

km/h.
Nedelsdami atlikite rato varžtų užveržimo
ir atsarginio rato padangos oro slėgio
patikrinimą CITROËN tinklo atstovybėje
arba kvalifikuotose remonto dirbtuvėse.
Iškart atlikite pradurtos padangos remontą
ir pakartotinai sumontuokite buvusį ratą
ant automobilio.
Rato uždėjimasF Uždėkite ratą ant stebulės.
F Į sukite varžtus ranka iki atramos.
F

P
averžkite varžtus naudodamiesi tik ratų
veržliarakčiu 1.
F

V
ėl iki galo nuleiskite automobilį.
F

S
ulankstykite keltuvą 2
ir ištraukite jį.
F

P
riveržkite varžtus naudodami tik 1 ratų
veržliaraktį.
F

A
tgal uždėkite rato varžtų dangtį (kai yra
lengvojo lydinio ratlankiai).
F

S
andėliuokite įrankius jų dėžėje.
Gedimo kelyje atveju

127
Esant tam tikroms oro sąlygoms (pvz.,
žemai temperatūrai arba drėgmei)
priekinių ir galinių žibintų stiklai gali
aprasoti iš vidaus – tai normalus reiškinys;
į jungus šviesas, po kelių minučių
rasojimas išnyksta.
Priekiniai žibintai
Halogeniniai priekiniai žibintaiHalogeniniai žibintai su dienos
šviesų žibintais ir rūko žibintais
1
Posūkių rodikliai (PY21W).
2 Tolimųjų šviesų žibintai (H1).
3 Ar timųjų šviesų žibintai (H7LL).
4 Stovėjimo šviesų žibintai (W5W). 1
Posūkių žibintai (PY21W).
2 Tolimųjų šviesų žibintai (H1)
3 Ar timųjų šviesų žibintai (H7LL).
4 Dienos šviesų žibintai / stovėjimo
šviesų žibintai (LED).
5 Rūko žibintai (H11).
Šviesos diodai (LED).
Norėdami pakeisti šio tipo lemputę,
kreipkitės į CITROËN tinklo atstovybę
arba kvalifikuotas remonto dirbtuves.
Posūkių rodikliai
Pagreitėjęs posūkių rodiklių lemputės
(kairės arba dešinės) mirksėjimas rodo,
kad viena iš lempučių atitinkamoje pusėje
sugedo.
F

P
asukite jungtį ketvirtadalį apsisukimo prieš
laikrodžio rodyklę.
F

P
atraukite lemputės jungtį.
F

I

šimkite lemputę ir pakeiskite ją kita.
Uždėdami atlikite šiuos veiksmus atvirkštine
tvarka.
Gintaro spalvos lemputės, tokios kaip
posūkių rodiklių, turi būti pakeistos tik
tokios pačios spalvos lemputėmis su
tokiomis pačiomis specifikacijomis.
Uždėdami apsauginį dangtelį uždėkite
labai kruopščiai, kad būtų užtikrintas
lemputės sandarumas.
8
Gedimo kelyje atveju

128
Tolimųjų šviesų žibintaiArtimųjų šviesų žibintaiStovėjimo žibintai
F Nuimkite apsauginį dangtelį traukdami jį už
liežuvėlio.
F

A
tkabinkite modulio atraminį bloką.
F

I
šimkite lemputės jungtį.
F

I
šimkite lemputę ir pakeiskite ją kita.
Uždėdami, įstatykite bloką atgal į korpusą ir
paspauskite, kol jis užsifiksuos.
Uždėdami apsauginį dangtelį atgal, įsitikinkite,
kad liežuvėlis yra nukreiptas aukštyn. F
N uimkite apsauginį dangtelį traukdami jį už
liežuvėlio.
F

P
astumkite visą modulį atitinkamai link
atramos tam, kad atkabintumėte vieną iš
dviejų liežuvėlių.
F

K
ai pirmasis liežuvėlis bus atkabintas,
atlaisvinkite antrą jį liežuvėlį.
F

I
štraukite lemputės jungtį.
F

I
šimkite lemputę ir pakeiskite ją kita.
Uždėdami, įstatykite bloką į korpusą ir
paspauskite, kol užsifiksuos abu liežuvėliai.
Uždėdami apsauginį dangtelį atgal, įsitikinkite,
kad liežuvėlis yra nukreiptas aukštyn. F
N uimkite apsauginį dangtelį traukdami jį už
liežuvėlio.
F

I
šimkite lemputės jungtį.
F

I
šimkite lemputę ir pakeiskite ją kita.
Uždėdami atlikite šiuos veiksmus atvirkštine
tvarka.
Uždėdami apsauginį dangtelį atgal, įsitikinkite,
kad liežuvėlis yra nukreiptas aukštyn.
G
