CITROEN C3 PICASSO 2015 Manual do condutor (in Portuguese)

69
C3Picasso_pt_Chap04_ouverture_ed01-2014

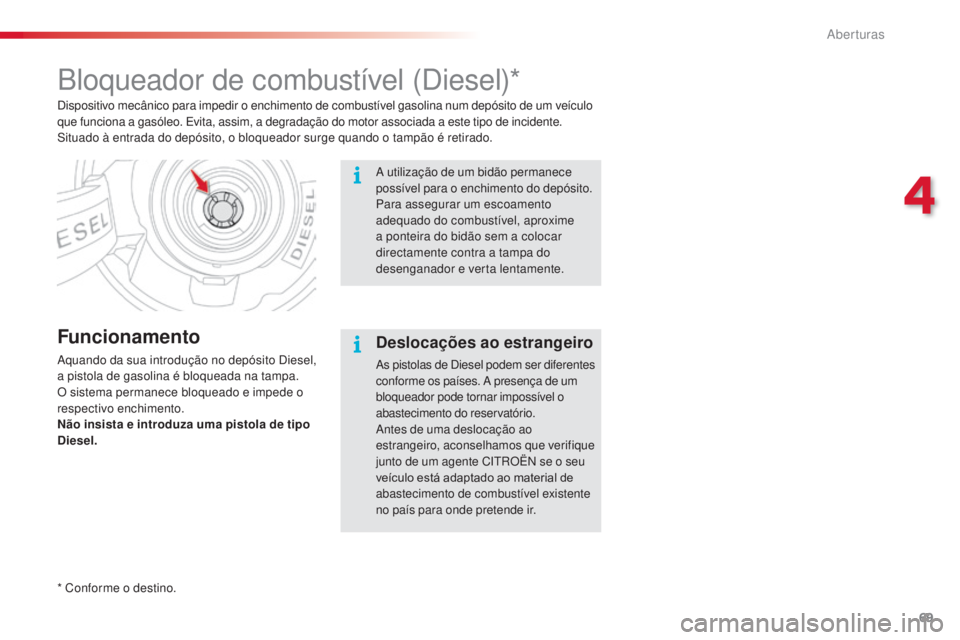

Bloqueador de combustível (diesel)*
Funcionamento
aquando da sua introdução no depósito di esel,
a pistola de gasolina é bloqueada na tampa.
O sistema permanece bloqueado e impede o
respectivo enchimento.
Não insista e introduza uma pistola de tipo
Diesel.
* Conforme o destino.
a
utilização de um bidão permanece
possível para o enchimento do depósito.
Para assegurar um escoamento
adequado do combustível, aproxime
a ponteira do bidão sem a colocar
directamente contra a tampa do
desenganador e verta lentamente.Deslocações ao estrangeiro
as pistolas de di esel podem ser diferentes
conforme os países. a presença de um
bloqueador pode tornar impossível o
abastecimento do reservatório.
an

tes de uma deslocação ao
estrangeiro, aconselhamos que verifique
junto de um agente C
i

tr
O
Ë
n
se o seu
veículo está adaptado ao material de
abastecimento de combustível existente
no país para onde pretende ir.
di

spositivo mecânico para impedir o enchimento de combustível gasolina num depósito de um veículo
que funciona a gasóleo.
e
v

ita, assim, a degradação do motor associada a este tipo de incidente.
si

tuado à entrada do depósito, o bloqueador surge quando o tampão é retirado.
4
aberturas

70
C3Picasso_pt_Chap05_visibilite_ed01-2014

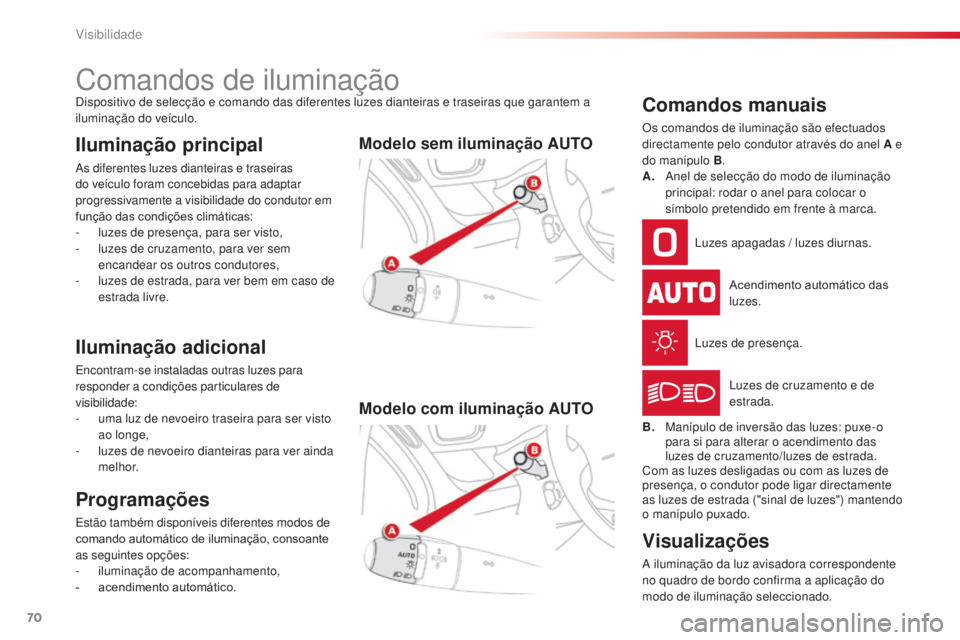

Comandos de iluminaçãodispositivo de selecção e comando das diferentes luzes dianteiras e traseiras que garantem a
iluminação do veículo.
Iluminação principal
as diferentes luzes dianteiras e traseiras
do veículo foram concebidas para adaptar
progressivamente a visibilidade do condutor em
função das condições climáticas:
-
l
uzes de presença, para ser visto,
-

l
uzes de cruzamento, para ver sem
encandear os outros condutores,
-

l
uzes de estrada, para ver bem em caso de
estrada livre.
Iluminação adicional
encontram-se instaladas outras luzes para
responder a condições particulares de
visibilidade:
-

u
ma luz de nevoeiro traseira para ser visto
ao longe,
-

l
uzes de nevoeiro dianteiras para ver ainda
melhor.
Programações
estão também disponíveis diferentes modos de
comando automático de iluminação, consoante
as seguintes opções:
-
i

luminação de acompanhamento,
-
a

cendimento automático.
Modelo sem iluminação AUTO
Modelo com iluminação AUTO
Acendimento automático das
luzes.
Comandos manuais
Os comandos de iluminação são efectuados
directamente pelo condutor através do anel A e
do manípulo B .
A.
a
n
el de selecção do modo de iluminação
principal: rodar o anel para colocar o
símbolo pretendido em frente à marca.
lu

zes apagadas / luzes diurnas.
lu

zes de presença.
B.
M

anípulo de inversão das luzes: puxe-o
para si para alterar o acendimento das
luzes de cruzamento/luzes de estrada.
Com as luzes desligadas ou com as luzes de
presença, o condutor pode ligar directamente
as luzes de estrada ("sinal de luzes") mantendo
o manípulo puxado.
lu

zes de cruzamento e de
estrada.
Visualizações
a iluminação da luz avisadora correspondente
n o quadro de bordo confirma a aplicação do
modo de iluminação seleccionado.
Visibilidade

71
C3Picasso_pt_Chap05_visibilite_ed01-2014

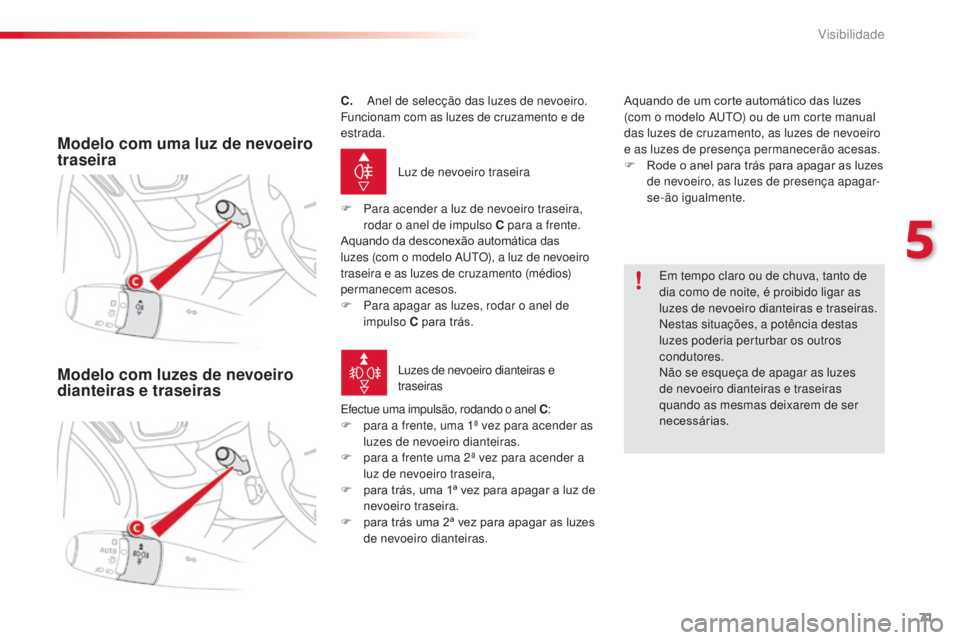

Modelo com uma luz de nevoeiro
traseira
luz de nevoeiro traseira
F

P

ara acender a luz de nevoeiro traseira,
rodar o anel de impulso C para a frente.
Aquando da desconexão automática das
luzes (com o modelo
aut
O
), a luz de nevoeiro
traseira e as luzes de cruzamento (médios)
permanecem acesos.
F

P

ara apagar as luzes, rodar o anel de
impulso C para trás.
Modelo com luzes de nevoeiro
dianteiras e traseirasluzes de nevoeiro dianteiras e
traseiras
ef

ectue uma impulsão, rodando o anel C :
F

p

ara a frente, uma 1ª vez para acender as
luzes de nevoeiro dianteiras.
F

p

ara a frente uma 2ª vez para acender a
luz de nevoeiro traseira,
F

p

ara trás, uma 1ª vez para apagar a luz de
nevoeiro traseira.
F

p

ara trás uma 2ª vez para apagar as luzes
de nevoeiro dianteiras.
C.



a
n

el de selecção das luzes de nevoeiro.
Funcionam com as luzes de cruzamento e de
estrada. Aquando de um corte automático das luzes
(com o modelo aut
O
) ou de um corte manual
das luzes de cruzamento, as luzes de nevoeiro
e as luzes de presença permanecerão acesas.
F
R
ode o anel para trás para apagar as luzes
de nevoeiro, as luzes de presença apagar-
se-ão igualmente.
em t
empo claro ou de chuva, tanto de
dia como de noite, é proibido ligar as
luzes de nevoeiro dianteiras e traseiras.
ne
stas situações, a potência destas
luzes poderia perturbar os outros
condutores.nã o se esqueça de apagar as luzes
de nevoeiro dianteiras e traseiras
quando as mesmas deixarem de ser
necessárias.
5
Visibilidade

72
C3Picasso_pt_Chap05_visibilite_ed01-2014

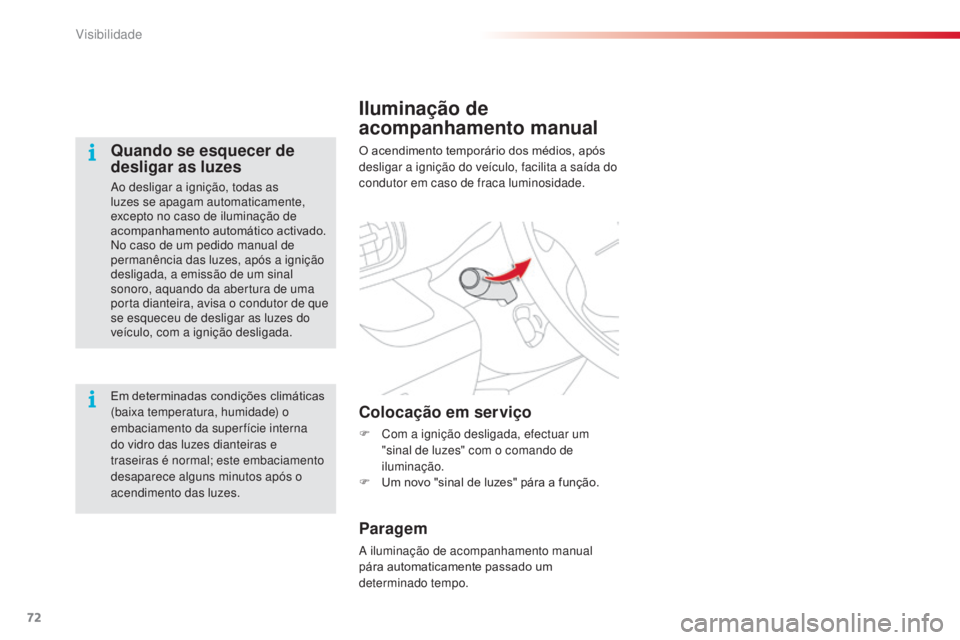

Iluminação de
acompanhamento manual
O acendimento temporário dos médios, após
desligar a ignição do veículo, facilita a saída do
condutor em caso de fraca luminosidade.
Colocação em serviço
F Com a ignição desligada, efectuar um "sinal de luzes" com o comando de
iluminação.
F

U
m novo "sinal de luzes" pára a função.
Paragem
a iluminação de acompanhamento manual
pára automaticamente passado um
determinado tempo.
Quando se esquecer de
desligar as luzes
ao desligar a ignição, todas as
luzes se apagam automaticamente,
excepto no caso de iluminação de
acompanhamento automático activado.
no c

aso de um pedido manual de
permanência das luzes, após a ignição
desligada, a emissão de um sinal
sonoro, aquando da abertura de uma
porta dianteira, avisa o condutor de que
se esqueceu de desligar as luzes do
veículo, com a ignição desligada.
Em determinadas condições climáticas
(baixa temperatura, humidade) o
embaciamento da super fície interna
do vidro das luzes dianteiras e
traseiras é normal; este embaciamento
desaparece alguns minutos após o
acendimento das luzes.
Visibilidade

73
C3Picasso_pt_Chap05_visibilite_ed01-2014
Associação à luz de
acompanhamento
(Follow me home)
A associação ao acendimento automático
oferece à luz de acompanhamento as
seguintes possibilidades suplementares:
-
a
ccionamento automático de luz de
acompanhamento quando o acendimento
automático se encontrar em funcionamento
(nos parâmetros do veículo do menu de
configuração do ecrã multifunções),
-

e
scolha do período de manutenção
da luz durante 15, 30
ou 60 segundos
nos parâmetros do veículo no menu
de configuração do ecrã multifunções
(excepto para o ecrã monocromático
A onde este período se encontra pré-
regulado).
Anomalia de funcionamento
em caso de problema de
funcionamento do sensor de
luminosidade, as luzes acendem-
se.
e
s

ta luz avisadora acende-se no quadro de
bordo e/ou é apresentada uma mensagem no ecrã
multifunções, acompanhada por um sinal sonoro.
Consulte a rede Ci trO Ën ou uma oficina
qualificada.
em c

ondições de nevoeiro ou neve, o
sensor de luminosidade pode detectar
uma luz suficiente.
a
s l
uzes não se
acenderão, então, automaticamente.
nã

o cubra o sensor de luminosidade,
acoplado ao sensor de chuva e
situado no centro do pára-brisas
por trás do retrovisor interior; as
funções associadas deixarão de ser
comandadas.
Acendimento automático
as luzes de presença e as luzes de cruzamento
acendem-se automaticamente, sem acção
do condutor, em caso de detecção de fraca
luminosidade exterior ou, em certos casos,
quando se activam os limpa-vidros.
as

sim que a luminosidade se tornar suficiente
ou após a paragem dos limpa pára-brisas,
as luzes apagam-se automaticamente.
Accionamento
F rode o anel A para a posição "AUTO". O acendimento automático é acompanhado
por uma mensagem no ecrã multifunções.
Paragem
F rode o anel A para outra posição que não "AUTO" .
a paragem é acompanhada por
uma mensagem no ecrã multifunções.
5
Visibilidade

74
C3Picasso_pt_Chap05_visibilite_ed01-2014

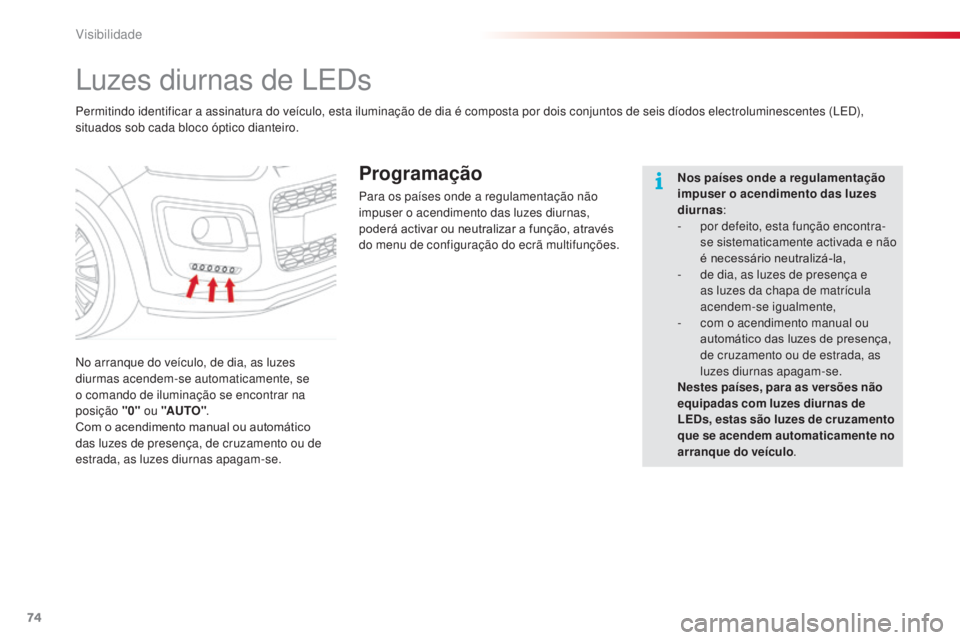

luzes diurnas de leds
no arranque do veículo, de dia, as luzes
diurmas acendem-se automaticamente, se
o comando de iluminação se encontrar na
posição "0" ou "AUTO" .
Com o acendimento manual ou automático
das luzes de presença, de cruzamento ou de
estrada, as luzes diurnas apagam-se.
Programação
Para os países onde a regulamentação não
impuser o acendimento das luzes diurnas,
poderá activar ou neutralizar a função, através
do menu de configuração do ecrã multifunções. Nos países onde a regulamentação
impuser o acendimento das luzes
diurnas
:
-

p
or defeito, esta função encontra-
se sistematicamente activada e não
é necessário neutralizá-la,
-

d
e dia, as luzes de presença e
as luzes da chapa de matrícula
acendem-se igualmente,
-

c
om o acendimento manual ou
automático das luzes de presença,
de cruzamento ou de estrada, as
luzes diurnas apagam-se.
Nestes países, para as versões não
equipadas com luzes diurnas de
LEDs, estas são luzes de cruzamento
que se acendem automaticamente no
arranque do veículo .
Permitindo identificar a assinatura do veículo, esta iluminação de dia é composta por dois conjuntos de seis díodos electroluminescentes (
l

ed
)
,
situados sob cada bloco óptico dianteiro.
Visibilidade

75
C3Picasso_pt_Chap05_visibilite_ed01-2014

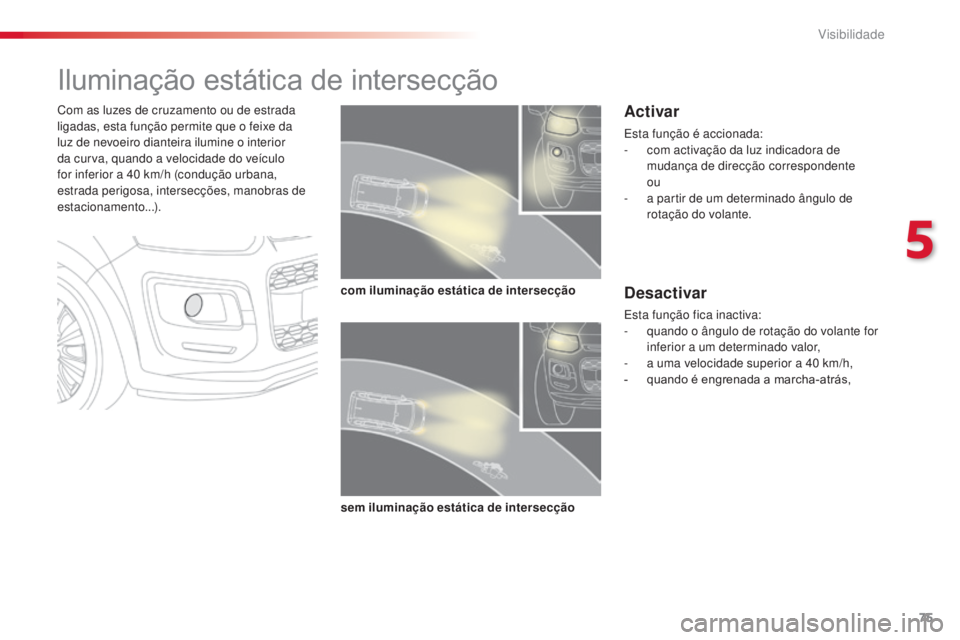

Iluminação estática de intersecção
Com as luzes de cruzamento ou de estrada
ligadas, esta função permite que o feixe da
luz de nevoeiro dianteira ilumine o interior
da curva, quando a velocidade do veículo
for inferior a 40 km/h (condução urbana,
estrada perigosa, intersecções, manobras de
estacionamento...).
com iluminação estática de intersecção
sem iluminação estática de intersecçãoActivar
esta função é accionada:
- c om activação da luz indicadora de
mudança de direcção correspondente


ou
-

a p
artir de um determinado ângulo de
rotação do volante.
Desactivar
esta função fica inactiva:
- q uando o ângulo de rotação do volante for
inferior a um determinado valor,
-

a u
ma velocidade superior a 40 km/h,
-

q
uando é engrenada a marcha-atrás,
5
Visibilidade

76
C3Picasso_pt_Chap05_visibilite_ed01-2014

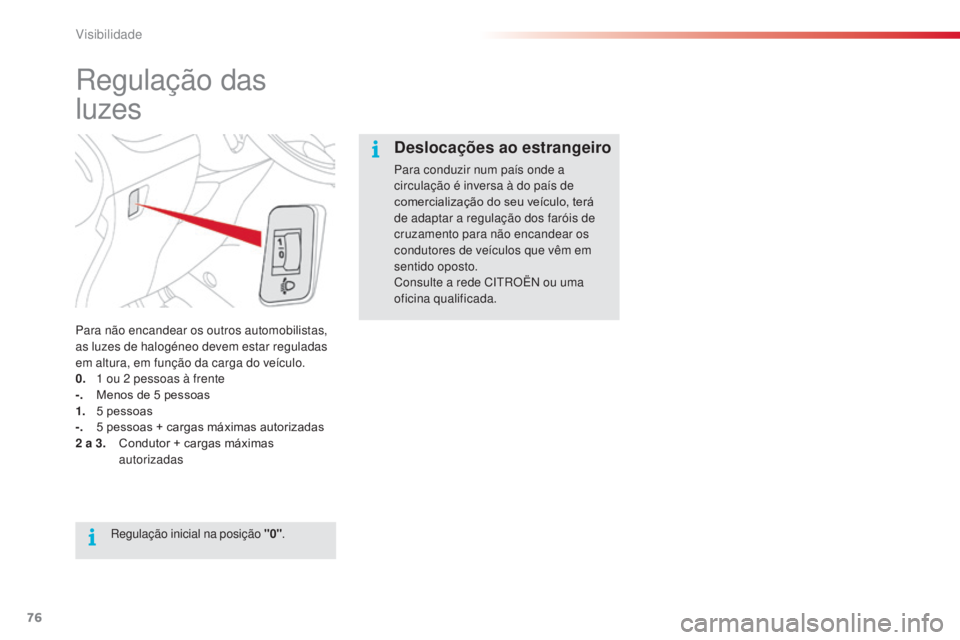

regulação das
luzes
Para não encandear os outros automobilistas,
as luzes de halogéneo devem estar reguladas
em altura, em função da carga do veículo.
0.
1
ou 2 pessoas à frente
-.
M

enos de 5 pessoas
1.
5

pessoas
-.
5

pessoas + cargas máximas autorizadas
2
a 3.
C
ondutor + cargas máximas
autorizadas
re

gulação inicial na posição

"0".
Deslocações ao estrangeiro
Para conduzir num país onde a
circulação é inversa à do país de
comercialização do seu veículo, terá
de adaptar a regulação dos faróis de
cruzamento para não encandear os
condutores de veículos que vêm em
sentido oposto.
Consulte a rede C
i

tr
O
Ë
n
ou uma
oficina qualificada.
Visibilidade

77
C3Picasso_pt_Chap05_visibilite_ed01-2014

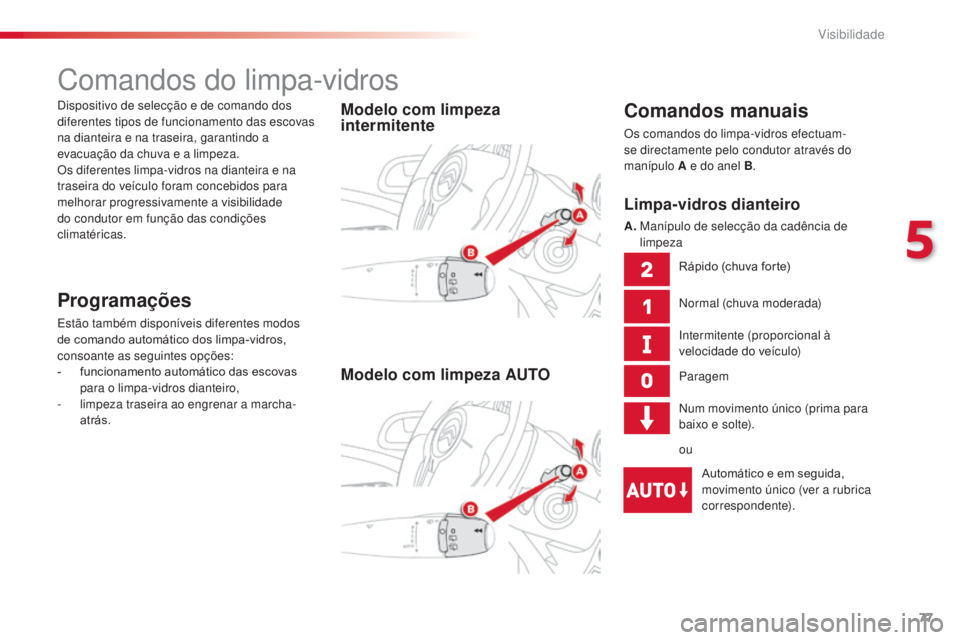

Comandos do limpa-vidros
Comandos manuais
Os comandos do limpa-vidros efectuam-
se directamente pelo condutor através do
manípulo A e do anel B.
Modelo com limpeza
intermitente
Modelo com limpeza AUTO
Rápido (chuva forte)
no

rmal (chuva moderada)
in

termitente (proporcional à
velocidade do veículo)
Automático e em seguida,
movimento único (ver a rubrica
correspondente).
Paragem
nu

m movimento único (prima para
baixo e solte).
Programações
estão também disponíveis diferentes modos
de comando automático dos limpa-vidros,
consoante as seguintes opções:
-

f
uncionamento automático das escovas
para o limpa-vidros dianteiro,
-
l

impeza traseira ao engrenar a marcha-
atrás.
Limpa-vidros dianteiro
A. Manípulo de selecção da cadência de
limpeza
ou
di

spositivo de selecção e de comando dos
diferentes tipos de funcionamento das escovas
na dianteira e na traseira, garantindo a
evacuação da chuva e a limpeza.
Os diferentes limpa-vidros na dianteira e na
traseira do veículo foram concebidos para
melhorar progressivamente a visibilidade
do condutor em função das condições
climatéricas.
5
Visibilidade

78
C3Picasso_pt_Chap05_visibilite_ed01-2014

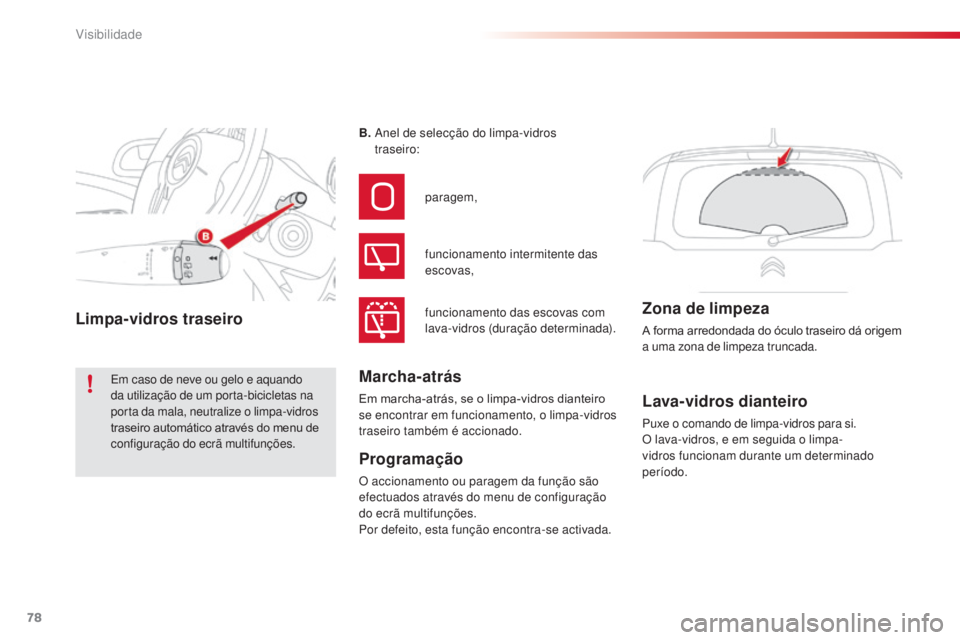

Lava-vidros dianteiro
Puxe o comando de limpa-vidros para si.
O lava-vidros, e em seguida o limpa-
vidros funcionam durante um determinado
período.
B.

a
n

el de selecção do limpa-vidros
traseiro:
paragem,
funcionamento intermitente das
escovas,
funcionamento das escovas com
lava-vidros (duração determinada).
Marcha-atrás
Em marcha-atrás, se o limpa-vidros dianteiro
se encontrar em funcionamento, o limpa-vidros
traseiro também é accionado.
Programação
O accionamento ou paragem da função são
efectuados através do menu de configuração
do ecrã multifunções.
Por defeito, esta função encontra-se activada.
Limpa-vidros traseiro Zona de limpezaA forma arredondada do óculo traseiro dá origem
a uma zona de limpeza truncada.
em c

aso de neve ou gelo e aquando
da utilização de um porta-bicicletas na
porta da mala, neutralize o limpa-vidros
traseiro automático através do menu de
configuração do ecrã multifunções.
Visibilidade
