CITROEN C4 SPACETOURER 2018 Instrukcja obsługi (in Polish)

269
C4-Picasso-II_pl_Chap07_info-pratiques_ed02-2016

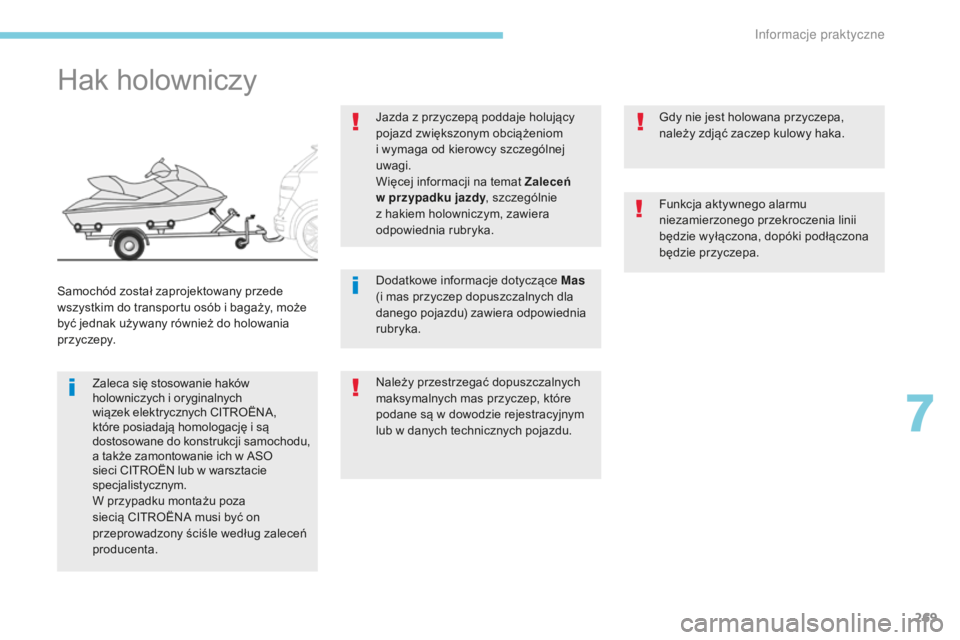

Hak holowniczy
Zaleca się stosowanie haków
holowniczych i oryginalnych
wiązek elektrycznych CITROËNA,
które posiadają homologację i
są
dostosowane do konstrukcji samochodu,
a także zamontowanie ich w
ASO
sieci CITROËN lub w
warsztacie
specjalistycznym.
W przypadku montażu poza
siecią CITROËNA musi być on
przeprowadzony ściśle według zaleceń
producenta.
Samochód został zaprojektowany przede
wszystkim do transportu osób i
bagaży, może
być jednak używany również do holowania
p r z yc ze py. Jazda z przyczepą poddaje holujący
pojazd zwiększonym obciążeniom
i wymaga od kierowcy szczególnej
uwagi.
Więcej informacji na temat Zaleceń
w

przypadku jazdy
, szczególnie
z hakiem holowniczym, zawiera
odpowiednia rubryka.
Dodatkowe informacje dotyczące Mas
(i mas przyczep dopuszczalnych dla
danego pojazdu) zawiera odpowiednia
rubryka.
Należy przestrzegać dopuszczalnych
maksymalnych mas przyczep, które
podane są w
dowodzie rejestracyjnym
lub w
danych technicznych pojazdu.Gdy nie jest holowana przyczepa,
należy zdjąć zaczep kulowy haka.
Funkcja aktywnego alarmu
niezamierzonego przekroczenia linii
będzie wyłączona, dopóki podłączona
będzie przyczepa.
7
Informacje praktyczne

270
C4-Picasso-II_pl_Chap07_info-pratiques_ed02-2016
Wyjście z trybu
ekonomicznego
Funkcje te zostaną automatycznie przywrócone
w
chwili rozruchu pojazdu.
Aby przywrócić wszystkie funkcje, należy
uruchomić silnik:
-

n
a mniej niż 10 minut, aby móc korzystać
z
urządzeń przez około 5 minut,
-

n
a ponad 10 minut, aby móc korzystać
z
nich przez około 30 minut.
Należy pamiętać o
odpowiednio długim
działaniu silnika, aby zapewnić prawidłowe
naładowanie akumulatora.
Nie włączać zbyt często silnika jedynie w
celu
naładowania akumulatora.
Rozładowany akumulator uniemożliwia rozruch
silnika.
Aby uzyskać więcej informacji na temat
Akumulatora 12
V, patrz odpowiednia rubryka.

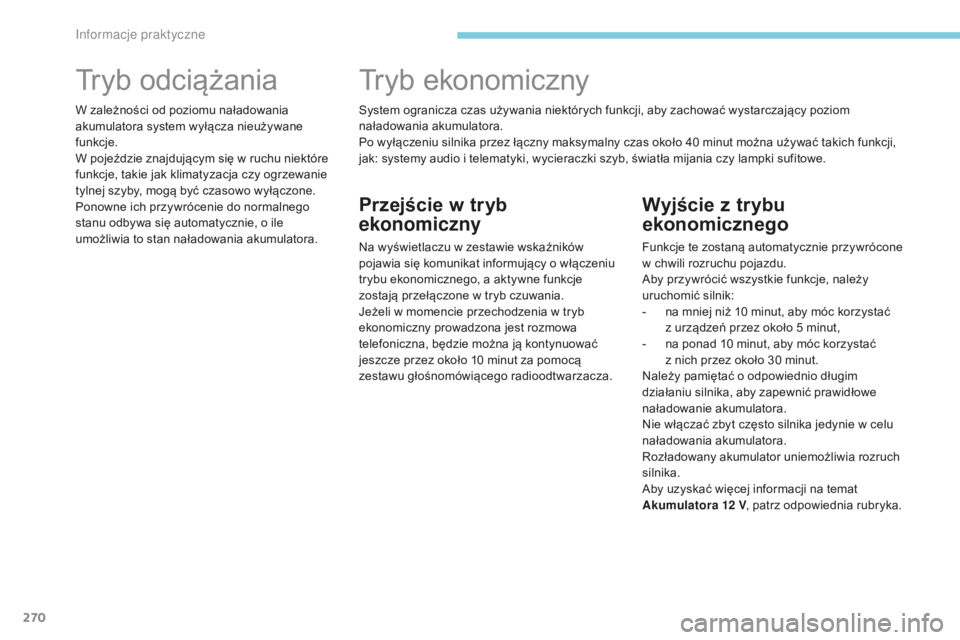

Tryb odciążania
W zależności od poziomu naładowania
akumulatora system wyłącza nieużywane
funkcje.
W pojeździe znajdującym się w
ruchu niektóre
funkcje, takie jak klimatyzacja czy ogrzewanie
tylnej szyby, mogą być czasowo wyłączone.
Ponowne ich przywrócenie do normalnego
stanu odbywa się automatycznie, o
ile
umożliwia to stan naładowania akumulatora.
Tryb ekonomiczny
Przejście w t ryb
ekonomiczny
Na wyświetlaczu w zestawie wskaźników
p ojawia się komunikat informujący o włączeniu
trybu ekonomicznego, a aktywne funkcje
zostają przełączone w
tryb czuwania.
Jeżeli w
momencie przechodzenia w tryb
ekonomiczny prowadzona jest rozmowa
telefoniczna, będzie można ją kontynuować
jeszcze przez około 10
minut za pomocą
zestawu głośnomówiącego radioodtwarzacza. System ogranicza czas używania niektórych funkcji, aby zachować wystarczający poziom
naładowania akumulatora.
Po wyłączeniu silnika przez łączny maksymalny czas około 40 minut można używać takich funkcji,
jak: systemy audio i telematyki, wycieraczki szyb, światła mijania czy lampki sufitowe.
Informacje praktyczne

271
C4-Picasso-II_pl_Chap07_info-pratiques_ed02-2016

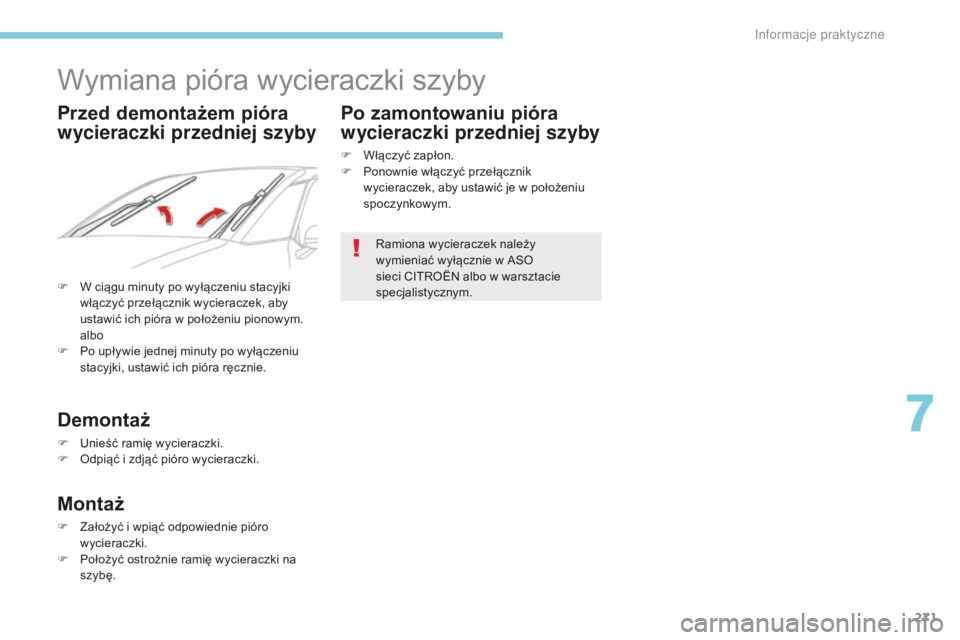

Wymiana pióra wycieraczki szyby
F W ciągu minuty po wyłączeniu stacyjki włączyć przełącznik wycieraczek, aby
ustawić ich pióra w
położeniu pionowym.
a

lbo
F

P
o upływie jednej minuty po wyłączeniu
stacyjki, ustawić ich pióra ręcznie.
Demontaż
F Unieść ramię wycieraczki.
F O dpiąć i zdjąć pióro wycieraczki.
Montaż
F Założyć i wpiąć odpowiednie pióro
wycieraczki.
F

P
ołożyć ostrożnie ramię wycieraczki na
szybę.
Po zamontowaniu pióra
wycieraczki przedniej szyby
F Włączyć zapłon.
F P onownie włączyć przełącznik
wycieraczek, aby ustawić je w
położeniu
spoczynkowym.
Ramiona wycieraczek należy
wymieniać wyłącznie w
ASO
sieci CITROËN albo w
warsztacie
specjalistycznym.
Przed demontażem pióra
wycieraczki przedniej szyby
7
Informacje praktyczne

272
C4-Picasso-II_pl_Chap07_info-pratiques_ed02-2016

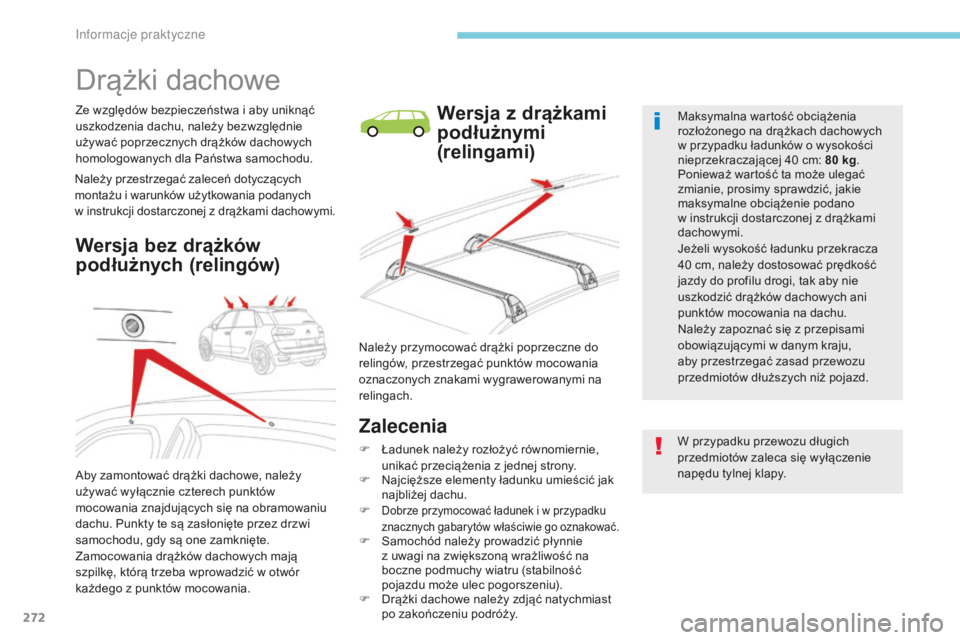

Drążki dachowe
Ze względów bezpieczeństwa i aby uniknąć
u szkodzenia dachu, należy bezwzględnie
używać poprzecznych drążków dachowych
homologowanych dla Państwa samochodu.
Należy przestrzegać zaleceń dotyczących
montażu i
warunków użytkowania podanych
w
instrukcji dostarczonej z drążkami dachowymi.Wersja z drążkami
podłużnymi
(relingami)
Aby zamontować drążki dachowe, należy
używać wyłącznie czterech punktów
mocowania znajdujących się na obramowaniu
dachu. Punkty te są zasłonięte przez drzwi
samochodu, gdy są one zamknięte.
Zamocowania drążków dachowych mają
szpilkę, którą trzeba wprowadzić w otwór
każdego z
punktów mocowania.
Wersja bez drążków
podłużnych (relingów)
Należy przymocować drążki poprzeczne do
relingów, przestrzegać punktów mocowania
oznaczonych znakami wygrawerowanymi na
relingach.
Zalecenia
F Ładunek należy rozłożyć równomiernie, unikać przeciążenia z jednej strony.
F

N
ajcięższe elementy ładunku umieścić jak
najbliżej dachu.
F

Dobrze przymocować ładunek i w przypadku
znacznych gabarytów właściwie go oznakować.
F Samochód należy prowadzić płynnie z uwagi na zwiększoną wrażliwość na
boczne podmuchy wiatru (stabilność
pojazdu może ulec pogorszeniu).
F

D
rążki dachowe należy zdjąć natychmiast
po zakończeniu podróży. Maksymalna wartość obciążenia
rozłożonego na drążkach dachowych
w
przypadku ładunków o wysokości
nieprzekraczającej 40 cm: 80 kg
.
Ponieważ wartość ta może ulegać
zmianie, prosimy sprawdzić, jakie
maksymalne obciążenie podano
w instrukcji dostarczonej z drążkami
dachowymi.
Jeżeli wysokość ładunku przekracza
40 cm, należy dostosować prędkość
jazdy do profilu drogi, tak aby nie
uszkodzić drążków dachowych ani
punktów mocowania na dachu.
Należy zapoznać się z przepisami
obowiązującymi w danym kraju,
aby przestrzegać zasad przewozu
przedmiotów dłuższych niż pojazd.
W przypadku przewozu długich
przedmiotów zaleca się wyłączenie
napędu tylnej klapy.
Informacje praktyczne

273
C4-Picasso-II_pl_Chap07_info-pratiques_ed02-2016

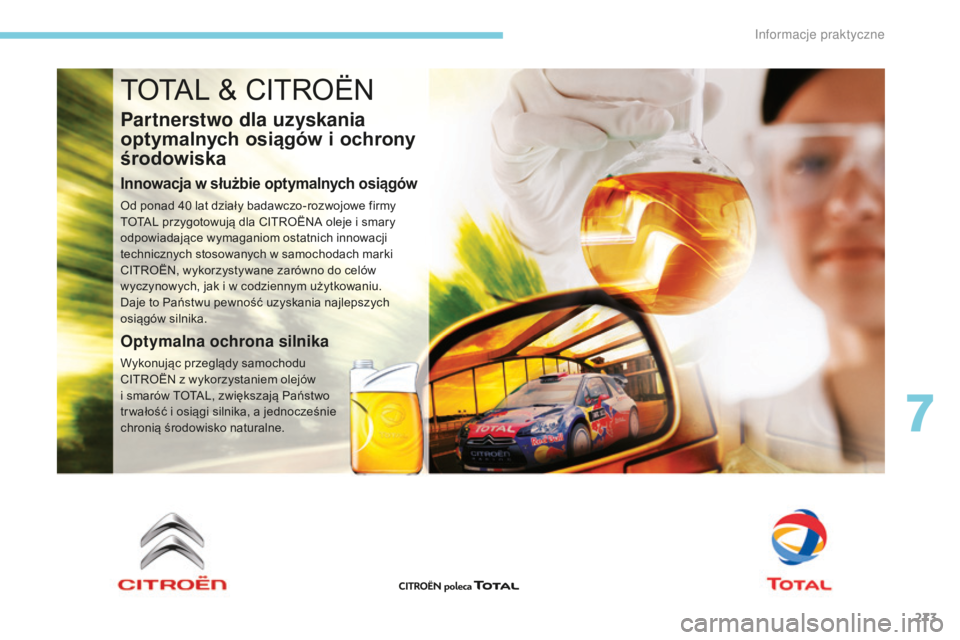

TOTAL & CITROËN
Partnerstwo dla uzyskania
optymalnych osiągów i
o
chrony
środowiska
Innowacja w służbie optymalnych osiągów
Od ponad 40 lat działy badawczo-rozwojowe firmy
T OTAL przygotowują dla CITROËNA oleje i smary
odpowiadające wymaganiom ostatnich innowacji
technicznych stosowanych w
samochodach marki
CITROËN, wykorzystywane zarówno do celów
wyczynowych, jak i
w codziennym użytkowaniu.
Daje to Państwu pewność uzyskania najlepszych
osiągów silnika.
Optymalna ochrona silnika
Wykonując przeglądy samochodu
CITROËN z wykorzystaniem olejów
i
smarów TOTAL, zwiększają Państwo
tr wałość i
osiągi silnika, a jednocześnie
chronią środowisko naturalne.
7
Informacje praktyczne

274
C4-Picasso-II_pl_Chap07_info-pratiques_ed02-2016

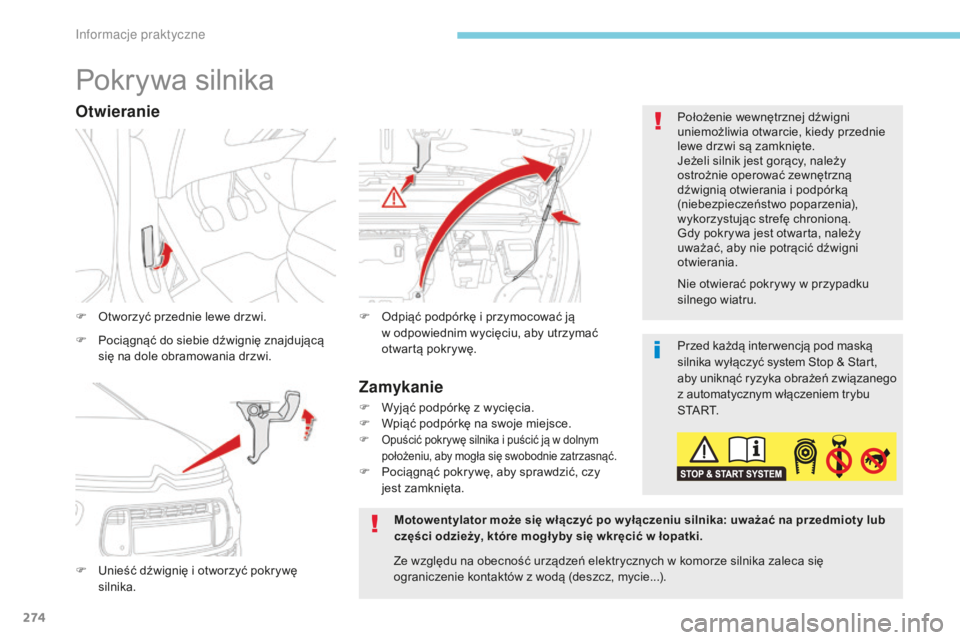

Pokrywa silnika
F Otworzyć przednie lewe drzwi.
F
U
nieść dźwignię i otworzyć pokrywę
silnika. F
O dpiąć podpórkę i przymocować ją
w odpowiednim wycięciu, aby utrzymać
otwartą pokrywę.
Otwieranie
F Pociągnąć do siebie dźwignię znajdującą się na dole obramowania drzwi. Przed każdą inter wencją pod maską
silnika wyłączyć system Stop & Start,
aby uniknąć ryzyka obrażeń związanego
z
automatycznym włączeniem trybu
S TA R T.
Motowentylator może się włączyć po w yłączeniu silnika: uważać na przedmioty lub
części odzieży, które mogł yby się wkręcić w
łopatki.Nie otwierać pokrywy w
przypadku
silnego wiatru. Położenie wewnętrznej dźwigni
uniemożliwia otwarcie, kiedy przednie
lewe drzwi są zamknięte.
Jeżeli silnik jest gorący, należy
ostrożnie operować zewnętrzną
dźwignią otwierania i
podpórką
(niebezpieczeństwo poparzenia),
wykorzystując strefę chronioną.
Gdy pokrywa jest otwarta, należy
uważać, aby nie potrącić dźwigni
otwierania.
Ze względu na obecność urządzeń elektrycznych w komorze silnika zaleca się
ograniczenie kontaktów z
wodą (deszcz, mycie...).
Zamykanie
F Wyjąć podpórkę z wycięcia.
F W piąć podpórkę na swoje miejsce.
F Opuścić pokrywę silnika i puścić ją w dolnym
położeniu, aby mogła się swobodnie zatrzasnąć.
F Pociągnąć pokrywę, aby sprawdzić, czy jest zamknięta.
Informacje praktyczne

275
C4-Picasso-II_pl_Chap07_info-pratiques_ed02-2016

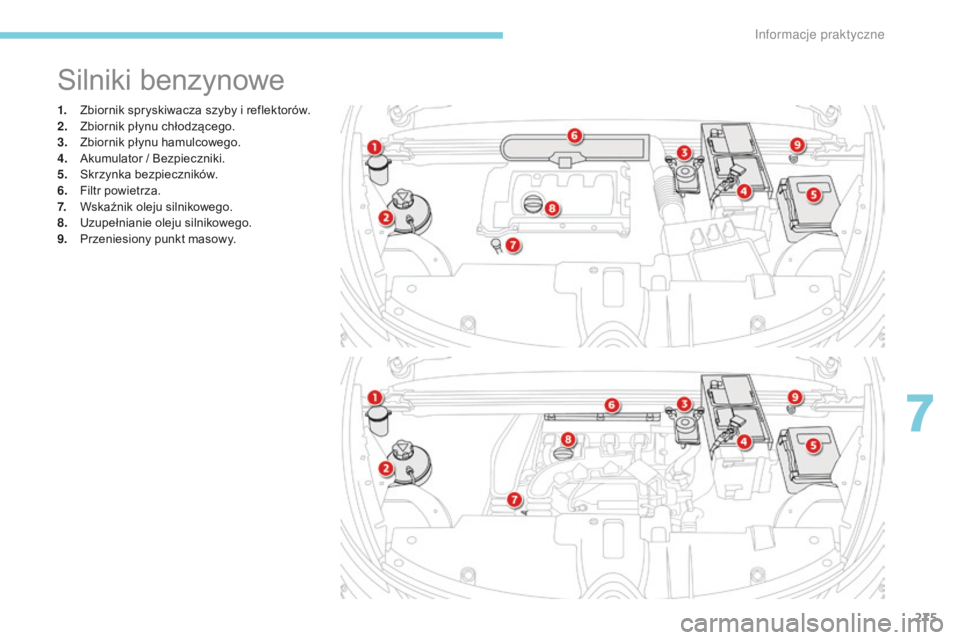

1. Zbiornik spryskiwacza szyby i reflektorów.
2. Z biornik płynu chłodzącego.
3.
Z

biornik płynu hamulcowego.
4.
A

kumulator / Bezpieczniki.
5.
S

krzynka bezpieczników.
6.
F

iltr powietrza.
7.
W

skaźnik oleju silnikowego.
8.
U

zupełnianie oleju silnikowego.
9.
P

rzeniesiony punkt masowy.
Silniki benzynowe
7
Informacje praktyczne

276
C4-Picasso-II_pl_Chap07_info-pratiques_ed02-2016

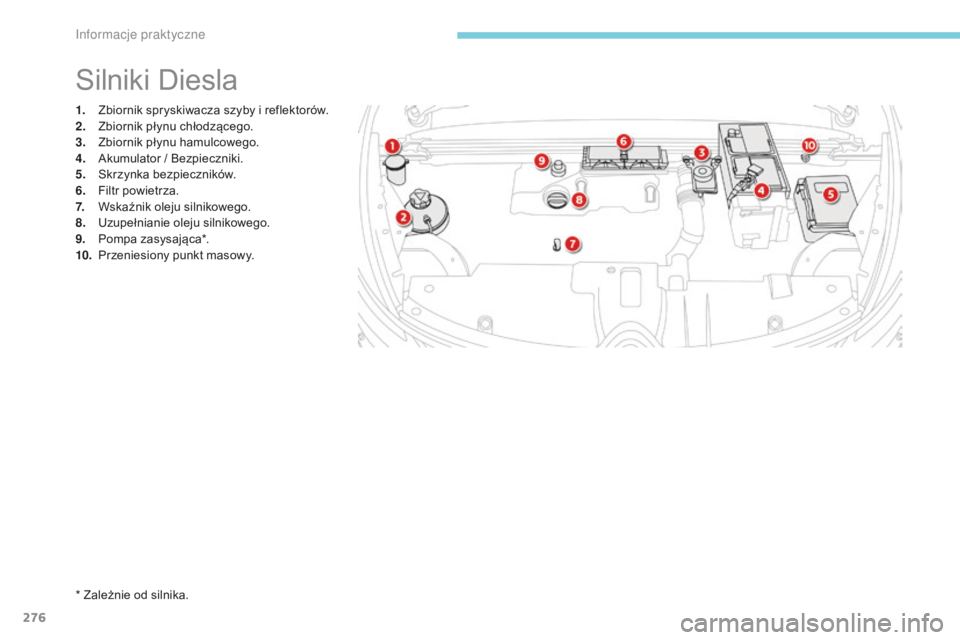

1. Zbiornik spryskiwacza szyby i reflektorów.
2. Z biornik płynu chłodzącego.
3.
Z

biornik płynu hamulcowego.
4.
A

kumulator / Bezpieczniki.
5.
S

krzynka bezpieczników.
6.
F

iltr powietrza.
7.
W

skaźnik oleju silnikowego.
8.
U

zupełnianie oleju silnikowego.
9.
P

ompa zasysająca*.
10.
P

rzeniesiony punkt masowy.
Silniki Diesla
* Zależnie od silnika.
Informacje praktyczne

277
C4-Picasso-II_pl_Chap07_info-pratiques_ed02-2016

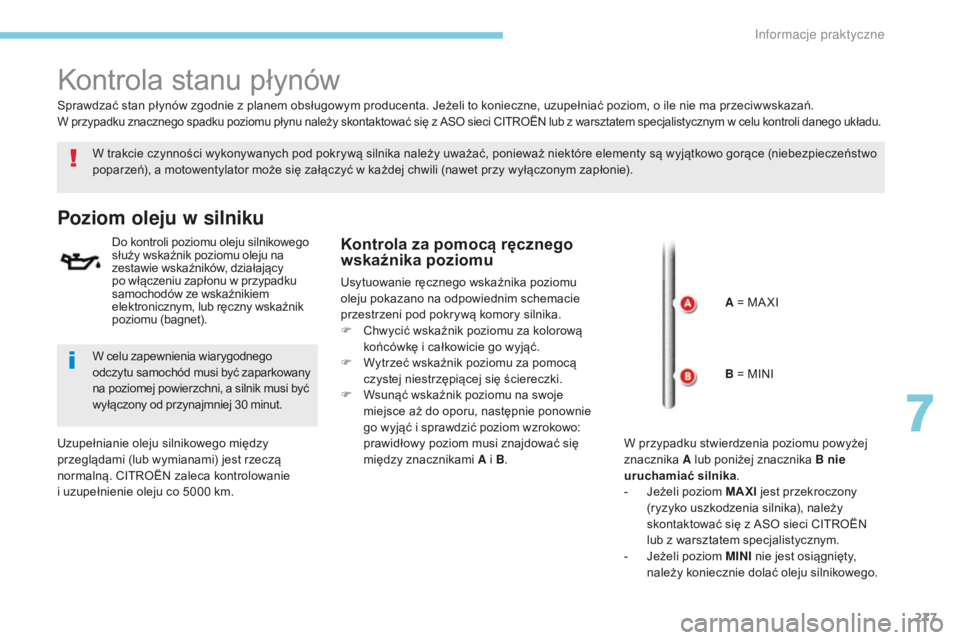

Kontrola stanu płynów
W trakcie czynności wykonywanych pod pokrywą silnika należy uważać, ponieważ niektóre elementy są wyjątkowo gorące (niebezpieczeństwo
poparzeń), a motowentylator może się załączyć w każdej chwili (nawet przy wyłączonym zapłonie).
Poziom oleju w silniku
Do kontroli poziomu oleju silnikowego
służy wskaźnik poziomu oleju na
zestawie wskaźników, działający
po włączeniu zapłonu w
przypadku
samochodów ze wskaźnikiem
elektronicznym, lub ręczny wskaźnik
poziomu (bagnet).Kontrola za pomocą ręcznego
wskaźnika poziomu
Usytuowanie ręcznego wskaźnika poziomu
oleju pokazano na odpowiednim schemacie
przestrzeni pod pokrywą komory silnika.
F

C
hwycić wskaźnik poziomu za kolorową
końcówkę i
całkowicie go wyjąć.
F

W
ytrzeć wskaźnik poziomu za pomocą
czystej niestrzępiącej się ściereczki.
F

W
sunąć wskaźnik poziomu na swoje
miejsce aż do oporu, następnie ponownie
go wyjąć i
sprawdzić poziom wzrokowo:
prawidłowy poziom musi znajdować się
między znacznikami A i
B.
Uzupełnianie oleju silnikowego między
przeglądami (lub wymianami) jest rzeczą
normalną. CITROËN zaleca kontrolowanie
i

uzupełnienie oleju co 5000

km.
Sprawdzać stan płynów zgodnie z

planem obsługowym producenta. Jeżeli to konieczne, uzupełniać poziom, o ile nie ma przeciwwskazań.
W przypadku znacznego spadku poziomu płynu należy skontaktować się z ASO sieci CITROËN lub z warsztatem specjalistycznym w celu kontroli danego układu.
W celu zapewnienia wiarygodnego
odczytu samochód musi być zaparkowany
na poziomej powierzchni, a silnik musi być
wyłączony od przynajmniej 30
minut. A = MA XI
B = MINI
W przypadku stwierdzenia poziomu powyżej
znacznika A lub poniżej znacznika B nie
uruchamiać silnika .
-

J
eżeli poziom MAXI jest przekroczony
(ryzyko uszkodzenia silnika), należy
skontaktować się z
ASO sieci CITROËN
lub z
warsztatem specjalistycznym.
-

J
eżeli poziom MINI nie jest osiągnięty,
należy koniecznie dolać oleju silnikowego.
7
Informacje praktyczne

278
C4-Picasso-II_pl_Chap07_info-pratiques_ed02-2016

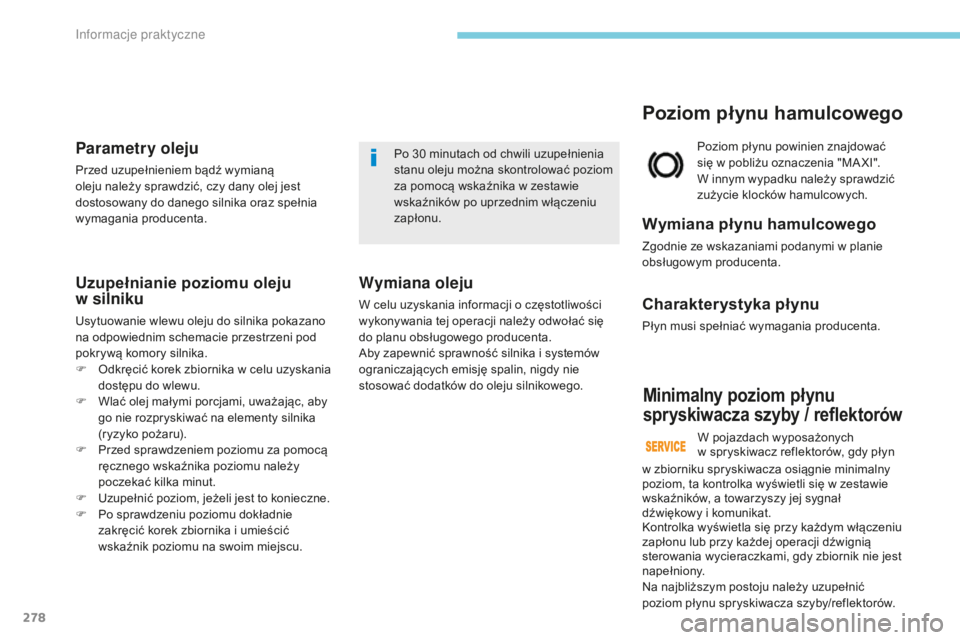

Poziom płynu powinien znajdować
się w pobliżu oznaczenia "MA XI".
W innym wypadku należy sprawdzić
zużycie klocków hamulcowych.
Poziom płynu hamulcowego
Wymiana płynu hamulcowego
Zgodnie ze wskazaniami podanymi w planie
o bsługowym producenta.
Charakterystyka płynu
Płyn musi spełniać wymagania producenta.
Uzupełnianie poziomu oleju
w silniku
Usytuowanie wlewu oleju do silnika pokazano
na odpowiednim schemacie przestrzeni pod
pokrywą komory silnika.
F

O
dkręcić korek zbiornika w celu uzyskania
dostępu do wlewu.
F

W
lać olej małymi porcjami, uważając, aby
go nie rozpryskiwać na elementy silnika
(ryzyko pożaru).
F

P
rzed sprawdzeniem poziomu za pomocą
ręcznego wskaźnika poziomu należy
poczekać kilka minut.
F

U
zupełnić poziom, jeżeli jest to konieczne.
F

P
o sprawdzeniu poziomu dokładnie
zakręcić korek zbiornika i
umieścić
wskaźnik poziomu na swoim miejscu.
Wymiana oleju
W celu uzyskania informacji o częstotliwości
w ykonywania tej operacji należy odwołać się
do planu obsługowego producenta.
Aby zapewnić sprawność silnika i
systemów
ograniczających emisję spalin, nigdy nie
stosować dodatków do oleju silnikowego. Po 30
minutach od chwili uzupełnienia
stanu oleju można skontrolować poziom
za pomocą wskaźnika w zestawie
wskaźników po uprzednim włączeniu
zapłonu.
Parametry oleju
Przed uzupełnieniem bądź wymianą
oleju należy sprawdzić, czy dany olej jest
dostosowany do danego silnika oraz spełnia
wymagania producenta.
w zbiorniku spryskiwacza osiągnie minimalny
poziom, ta kontrolka wyświetli się w
zestawie
wskaźników, a towarzyszy jej sygnał
dźwiękowy i komunikat.
Kontrolka wyświetla się przy każdym włączeniu
zapłonu lub przy każdej operacji dźwignią
sterowania wycieraczkami, gdy zbiornik nie jest
napełniony.
Na najbliższym postoju należy uzupełnić
poziom płynu spryskiwacza szyby/reflektorów.
Minimalny poziom płynu
spryskiwacza szyby / reflektorów
W pojazdach wyposażonych
w spryskiwacz reflektorów, gdy płyn
Informacje praktyczne
