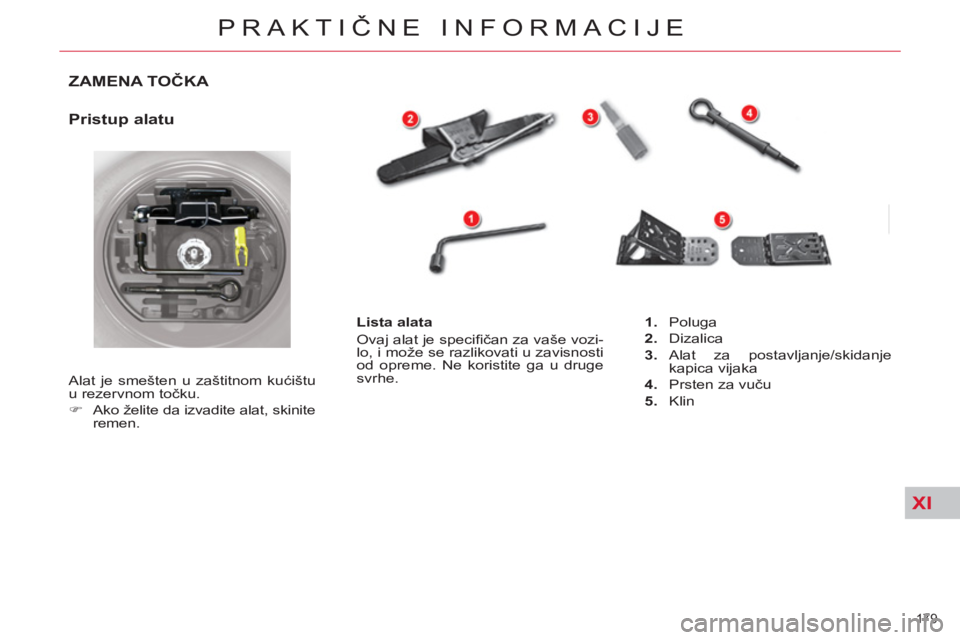

Page 181 of 340
XI
179
PRAKTIČNE INFORMACIJE
ZAMENA TOČKA
Pristup alatu
Alat je smešten u zaštitnom kućištu
u rezervnom točku.
)
Ako želite da izvadite alat, skinite
remen.
Lista alata
Ovaj alat je specifi čan za vaše vozi-
lo, i može se razlikovati u zavisnosti
od opreme. Ne koristite ga u druge
svrhe.
1.
Poluga
2.
Dizalica
3.
Alat za postavljanje/skidanje
kapica vijaka
4.
Prsten za vuču
5.
Klin

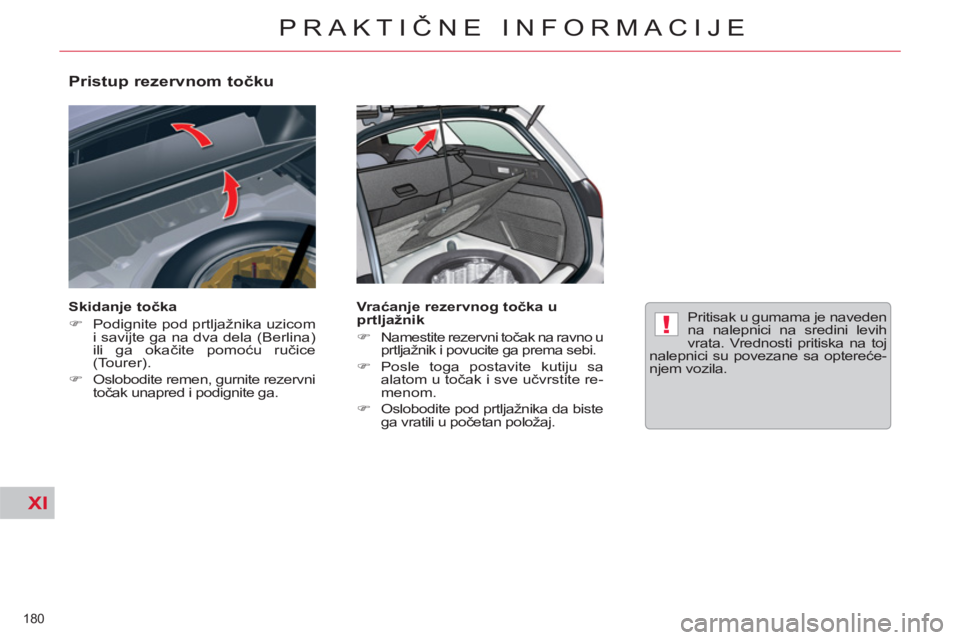

Page 182 of 340
XI
!
180
PRAKTIČNE INFORMACIJE
Pristup rezervnom točku
Skidanje točka
)
Podignite pod prtljažnika uzicom
i savijte ga na dva dela (Berlina)
ili ga okačite pomoću ručice
(Tourer).
)
Oslobodite remen, gurnite rezervni
točak unapred i podignite ga.
Vr aćanje rezervnog točka u
prtljažnik
)
Namestite rezervni točak na ravno u
prtljažnik i povucite ga prema sebi.
)
Posle toga postavite kutiju sa
alatom u točak i sve učvrstite re-
menom.
)
Oslobodite pod prtljažnika da biste
ga vratili u početan položaj.
Pritisak u gumama je naveden
na nalepnici na sredini levih
vrata. Vrednosti pritiska na toj
nalepnici su povezane sa optereće-
njem vozila.

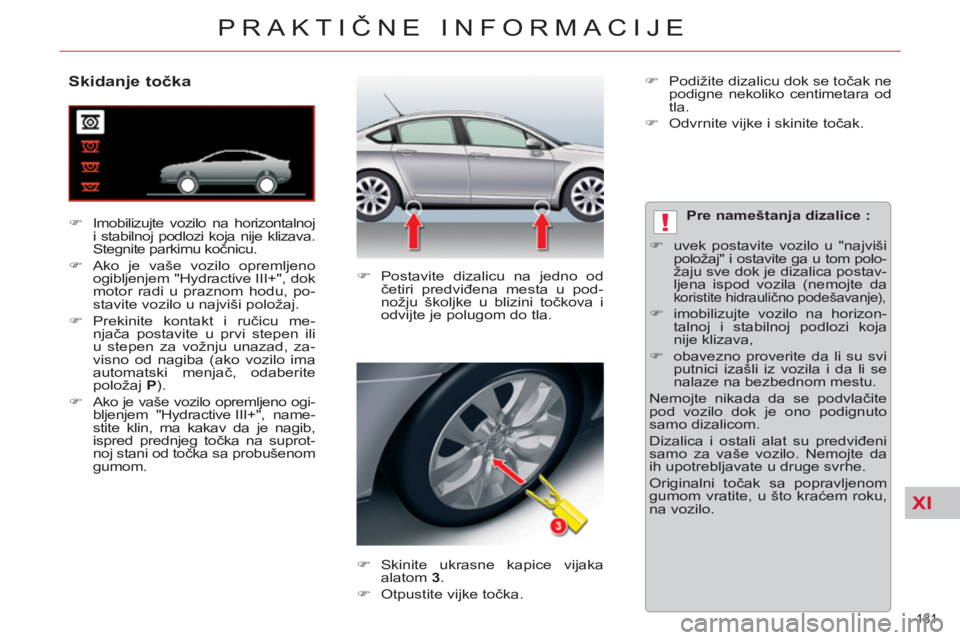

Page 183 of 340
XI
!
181
PRAKTIČNE INFORMACIJE
Skidanje točka
)
Imobilizujte vozilo na horizontalnoj
i stabilnoj podlozi koja nije klizava.
Stegnite parkirnu kočnicu.
)
Ako je vaše vozilo opremljeno
ogibljenjem "Hydractive III+", dok
motor radi u praznom hodu, po-
stavite vozilo u najviši položaj.
)
Prekinite kontakt i ručicu me-
njača postavite u prvi stepen ili
u stepen za vožnju unazad, za-
visno od nagiba (ako vozilo ima
automatski menjač, odaberite
položaj P
).
)
Ako je vaše vozilo opremljeno ogi-bljenjem "Hydractive III+", name-
stite klin, ma kakav da je nagib,
ispred prednjeg točka na suprot-
noj stani od točka sa probušenom
gumom.
)
Postavite dizalicu na jedno od
četiri predviđena mesta u pod-
nožju školjke u blizini točkova i
odvijte je polugom do tla.
)
Skinite ukrasne kapice vijaka
alatom 3
.
)
Otpustite vijke točka.
Pre nameštanja dizalice :
)
uvek postavite vozilo u " najviši
položaj" i ostavite ga u tom polo-
žaju sve dok je dizalica postav-
ljena ispod vozila (nemojte da
koristite hidraulično podešavanje),
)
imobilizujte vozilo na horizon-
talnoj i stabilnoj podlozi koja
nije klizava,
)
obavezno proverite da li su svi
putnici izašli iz vozila i da li se
nalaze na bezbednom mestu.
Nemojte nikada da se podvlačite
pod vozilo dok je ono podignuto
samo dizalicom.
Dizalica i ostali alat su predviđeni
samo za vaše vozilo. Nemojte da
ih upotrebljavate u druge svrhe.
Originalni točak sa popravljenom
gumom vratite, u što kraćem roku,
na vozilo.
)
Podižite dizalicu dok se točak ne
podigne nekoliko centimetara od
tla.
)
Odvrnite vijke i skinite točak.

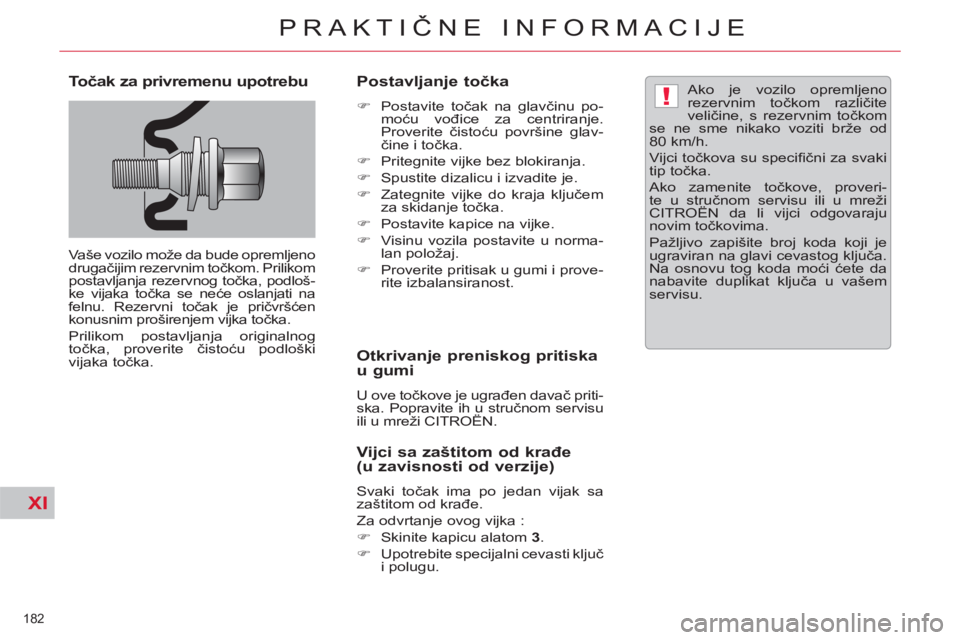

Page 184 of 340
XI
!
182
PRAKTIČNE INFORMACIJE
Točak za privremenu upotrebu
Vaše vozilo može da bude opremljeno
drugačijim rezervnim točkom. Prilikom
postavljanja rezervnog točka, podloš-
ke vijaka točka se neće oslanjati na
felnu. Rezervni točak je pričvršćen
konusnim proširenjem vijka točka.
Prilikom postavljanja originalnog
točka, proverite čistoću podloški
vijaka točka.
Postavljanje točka
)
Postavite točak na glavčinu po-
moću vođice za centriranje.
Proverite čistoću površine glav-
čine i točka.
)
Pritegnite vijke bez blokiranja.
)
Spustite dizalicu i izvadite je.
)
Zategnite vijke do kraja ključem
za skidanje točka.
)
Postavite kapice na vijke.
)
Visinu vozila postavite u norma-
lan položaj.
)
Proverite pritisak u gumi i prove-
rite izbalansiranost.
Otkrivanje preniskog pritiska
u gumi
U ove točkove je ugrađen davač priti-
ska. Popravite ih u stručnom servisu
ili u mreži CITROËN.
Vijci sa zaštitom od krađe
(u zavisnosti od verzije)
Svaki točak ima po jedan vijak sa
zaštitom od krađe.
Za odvrtanje ovog vijka :
)
Skinite kapicu alatom 3
.
)
Upotrebite specijalni cevasti ključ
i polugu.
Ako je vozilo opremljeno
rezervnim točkom različite
veličine, s rezervnim točkom
se ne sme nikako voziti brže od
80 km/h.
Vijci točkova su specifi čni za svaki
tip točka.
Ako zamenite točkove, proveri-
te u stručnom servisu ili u mreži
CITROËN da li vijci odgovaraju
novim točkovima.
Pažljivo zapišite broj koda koji je
ugraviran na glavi cevastog ključa.
Na osnovu tog koda moći ćete da
nabavite duplikat ključa u vašem
servisu.

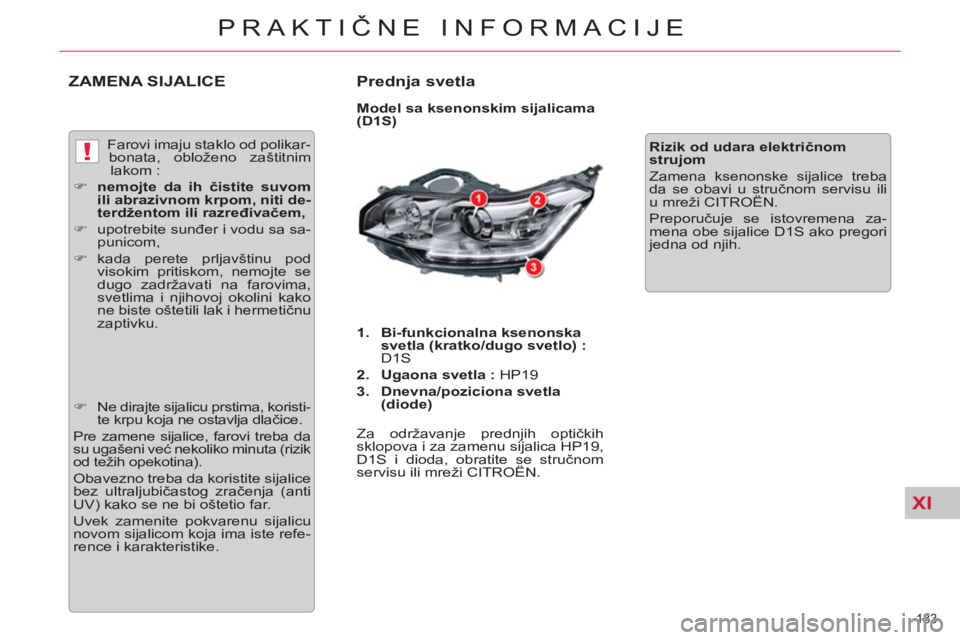

Page 185 of 340
XI
!
183
PRAKTIČNE INFORMACIJE
ZAMENA SIJALICE
Prednja svetla
Model sa ksenonskim sijalicama
(D1S)
1.
Bi-funkcionalna ksenonska
svetla (kratko/dugo svetlo) :
D1S
2.
Ugaona svetla :
HP19
3.
Dnevna/
poziciona
svetla
(diode)
Za održavanje prednjih optičkih
sklopova i za zamenu sijalica HP19,
D1S i dioda, obratite se stručnom
servisu ili mreži CITROËN.
Rizik od udara električnom
strujom
Zamena ksenonske sijalice treba
da se obavi u stručnom servisu ili
u mreži CITROËN.
Preporučuje se istovremena za-
mena obe sijalice D1S ako pregori
jedna od njih. Farovi imaju staklo od polikar-
bonata, obloženo zaštitnim
lakom :
)
nemojte da ih čistite suvom
ili abrazivnom krpom, niti de-
terdžentom ili razređivačem,
)
upotrebite sunđer i vodu sa sa-
punicom,
)
kada perete prljavštinu pod
visokim pritiskom, nemojte se
dugo zadržavati na farovima,
svetlima i njihovoj okolini kako
ne biste oštetili lak i hermetičnu
zaptivku.
)
Ne dirajte sijalicu prstima, koristi-
te krpu koja ne ostavlja dlačice.
Pre zamene sijalice, farovi treba da
su ugašeni već nekoliko minuta (rizik
od težih opekotina).
Obavezno treba da koristite sijalice
bez ultraljubičastog zračenja (anti
UV) kako se ne bi oštetio far.
Uvek zamenite pokvarenu sijalicu
novom sijalicom koja ima iste refe-
rence i karakteristike.
Page 186 of 340
XI
184
PRAKTIČNE INFORMACIJE
Zamena dugih svetala
)
Skinite zaštitnu kapicu A
.
)
Izvadite oprugu.
)
Izvadite sijalicu i zamenite je, vo-
deći računa o smeru ugradnje.
)
Postavite oprugu.
)
Postavite zaštitnu kapicu A
.
Model sa halogenim svetlima
1.
Duga svetla :
H1
2.
Kratka svetla :
H7
3.
Direkciono osvetljenje :
H7
4.
Dnevna/
poziciona
svetla
(diode)
Za održavanje prednjih optičkih
blokova i za zamenu dioda, obra-
tite se stručnom servisu ili mreži
CITROËN.
Zamena pozicionih svetala
Obratite se mreži CITROËN ili struč-
nom servisu.
Page 187 of 340
XI
185
PRAKTIČNE INFORMACIJE
Zamena pozicionih svetala
Obratite se mreži CITROËN ili struč-
nom servisu.
Zamena kratkih svetala
)
Skinite zaštitnu kapicu B
.
)
Pritisnite konektor palcem i kaži-
prstom i odvojite ga.
)
Oslobodite sijalicu od njene dve
metalne stezaljke.
)
Izvadite sijalicu.
)
Postavite novu sijalicu laganim
pritiskom po osi.
)
Priključite konektor, do potpunog
utisnuća.
)
Postavite zaštitnu kapicu B
.
Zamena direkcionog osvetljenja
)
Skinite zaštitnu kapicu C
.
)
Pritisnite konektor palcem i kaži-
prstom i odvojite ga.
)
Oslobodite sijalicu od njene dve
metalne stezaljke.
)
Izvadite sijalicu.
)
Postavite novu sijalicu laganim
aksijalnim pritiskom.
)
Priključite konektor, do potpunog
utisnuća.
)
Postavite zaštitnu kapicu C
.
Page 188 of 340
XI
186
PRAKTIČNE INFORMACIJE
Zamena svetala za maglu
)
Skinite vijak za pričvršćivanje
poklopca A
torex odvijačem, za-
krenite poklopac i skinite ga.
)
Skinite vijak za pričvršćivanje
svetla B
torex alatom i povlače-
njem izvadite optički sklop iz branika.
)
Odspojite konektor D
.
)
Odvrnite sijalicu okretanjem za
¼ kruga.
)
Zamenite sijalicu.
)
Priključite konektor D
.
)
Postavite optički blok u branik.
)
Vijkom pričvrstite optički blok.
)
Namestite poklopac pomoću
njegovih vođica i pričvrstite ga
vijkom.
Sijalice :
H8
Zamena migavaca
)
Izvadite vijak za pričvršćivanje
poklopca A
torex alatom, okrenite
poklopac i skinite ga.
)
Izvadite vijak za pričvršćivanje sve-
tla B
torex alatom i povlačenjem
izvadite optički sklop iz branika.
)
Oslobodite sijalicu C
pritiskom
na zatvarače 1
i 2
.
)
Odspojite konektor (pritisnite sivi
jezičak pljosnatim odvijačem i
povucite).
)
Zamenite sijalicu.
)
Priključite konektor (dobro uta-
knite sivi jezičak).
)
Postavite optički sklop u branik.
)
Vijkom pričvrstite optički sklop.
)
Namestite poklopac pomoću
njegovih vođica i pričvrstite ga
vijkom.
Sijalice :
HP24W

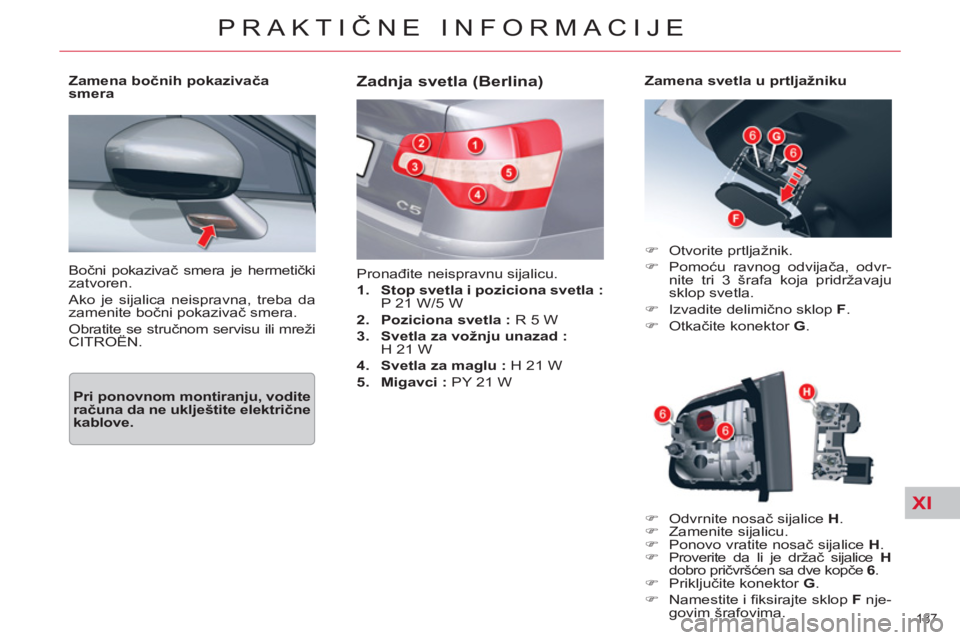

Page 189 of 340
XI
187
PRAKTIČNE INFORMACIJE
Bočni pokazivač smera je hermetički
zatvoren.
Ako je sijalica neispravna, treba da
zamenite bočni pokazivač smera.
Obratite se stručnom servisu ili mreži
CITROËN.
Zamena bočnih pokazivača
smera
Zadnja svetla (Berlina)
Pronađite neispravnu sijalicu.
1.
Stop svetla i poziciona svetla :
P 21 W/5 W
2.
Poziciona svetla :
R 5 W
3.
Svetla za vožnju unazad :
H 21 W
4.
Svetla za maglu :
H 21 W
5.
Migavci :
PY 21 W
)
Otvorite prtljažnik.
)
Pomoću ravnog odvijača, odvr-
nite tri 3 šrafa koja pridržavaju
sklop svetla.
)
Izvadite delimično sklop F
.
)
Otkačite konektor G
.
Zamena svetla u prtljažniku
)
Odvrnite nosač sijalice H
.
)
Zamenite sijalicu.
)
Ponovo vratite nosač sijalice H
.
)
Proverite da li je držač sijalice H
dobro pričvršćen sa dve kopče 6
.
)
Priključite konektor G
.
)
Namestite i fi ksirajte sklop F
nje-
govim šrafovima.
Pri ponovnom montiranju, vodite
računa da ne uklještite električne
kablove.

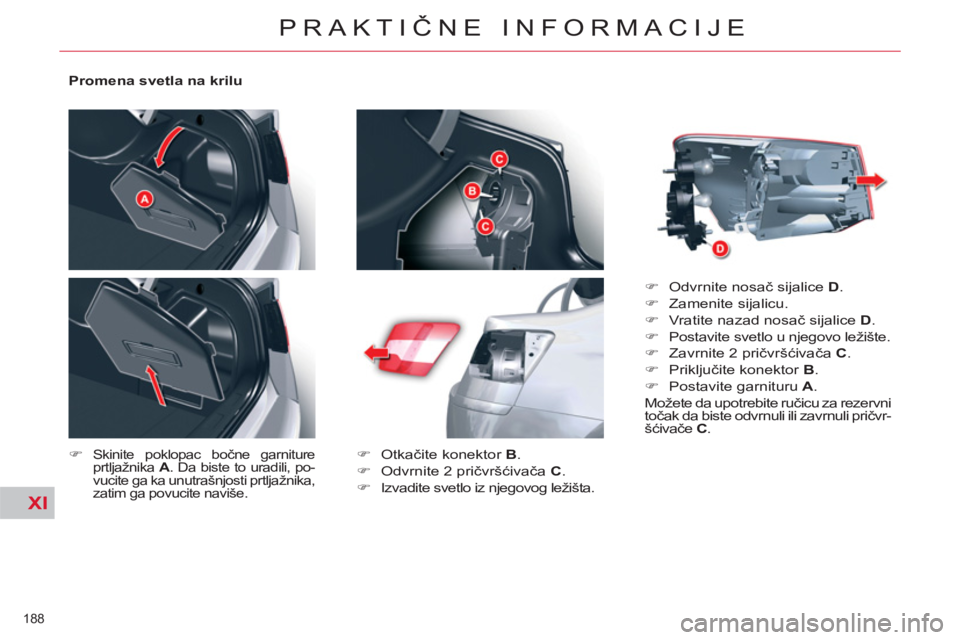

Page 190 of 340
XI
188
PRAKTIČNE INFORMACIJE
Promena svetla na krilu
)
Skinite poklopac bočne garniture
prtljažnika A
. Da biste to uradili, po-
vucite ga ka unutrašnjosti prtljažnika,
zatim ga povucite naviše.
)
Otkačite konektor B
.
)
Odvrnite 2 pričvršćivača C
.
)
Izvadite svetlo iz njegovog ležišta.
)
Odvrnite nosač sijalice D
.
)
Zamenite sijalicu.
)
Vratite nazad nosač sijalice D
.
)
Postavite svetlo u njegovo ležište.
)
Zavrnite 2 pričvršćivača C
.
)
Priključite konektor B
.
)
Postavite garnituru A
.
Možete da upotrebite ručicu za rezervni
točak da biste odvrnuli ili zavrnuli pričvr-
šćivače C
.
