Page 191 of 340
XI
189
PRAKTIČNE INFORMACIJE
Zamena svetla u prtljažniku
)
Otvorite prtljažnik.
)
Pomoću ravnog odvijača, povu-
cite plastični poklopac F
.
)
Otkačite konektor G
.
)
Odvrnite zavrtanj za pričvršćivanje H
.
)
Oslobodite sijalicu iz svog ležišta.

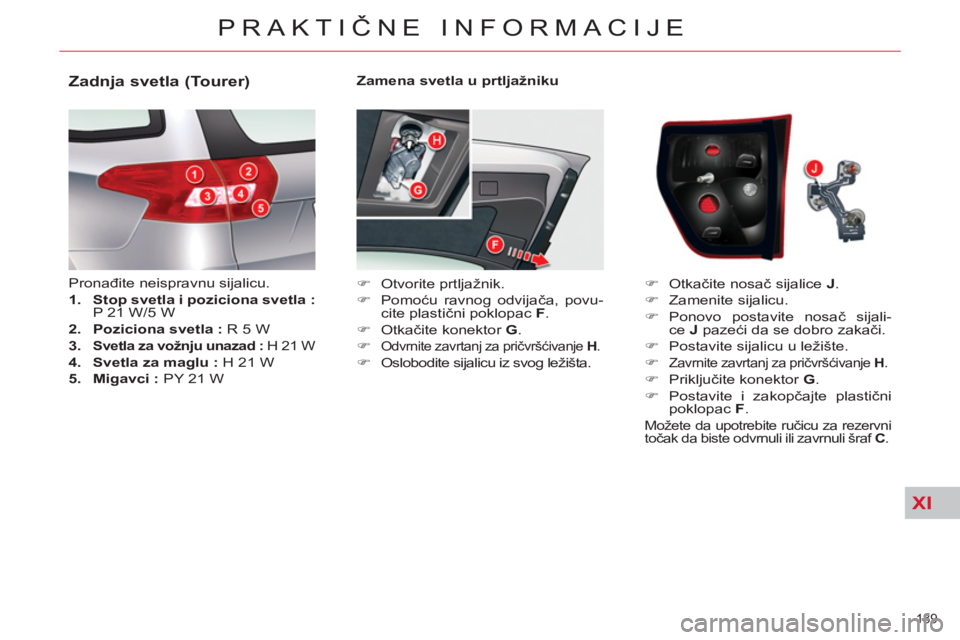

Zadnja svetla (Tourer)
Pronađite neispravnu sijalicu.
1.
Stop svetla i poziciona svetla :
P 21 W/5 W
2.
Poziciona svetla :
R 5 W
3.
Svetla za vožnju unazad :
H 21 W
4.
Svetla za maglu :
H 21 W
5.
Migavci :
PY 21 W
)
Otkačite nosač sijalice J
.
)
Zamenite sijalicu.
)
Ponovo postavite nosač sijali-
ce J
pazeći da se dobro zakači.
)
Postavite sijalicu u ležište.
)
Zavrnite zavrtanj za pričvršćivanje H
.
)
Priključite konektor G
.
)
Postavite i zakopčajte plastični
poklopac F
.
Možete da upotrebite ručicu za rezervni
točak da biste odvrnuli ili zavrnuli šraf C
.
Page 192 of 340
XI
190
PRAKTIČNE INFORMACIJE

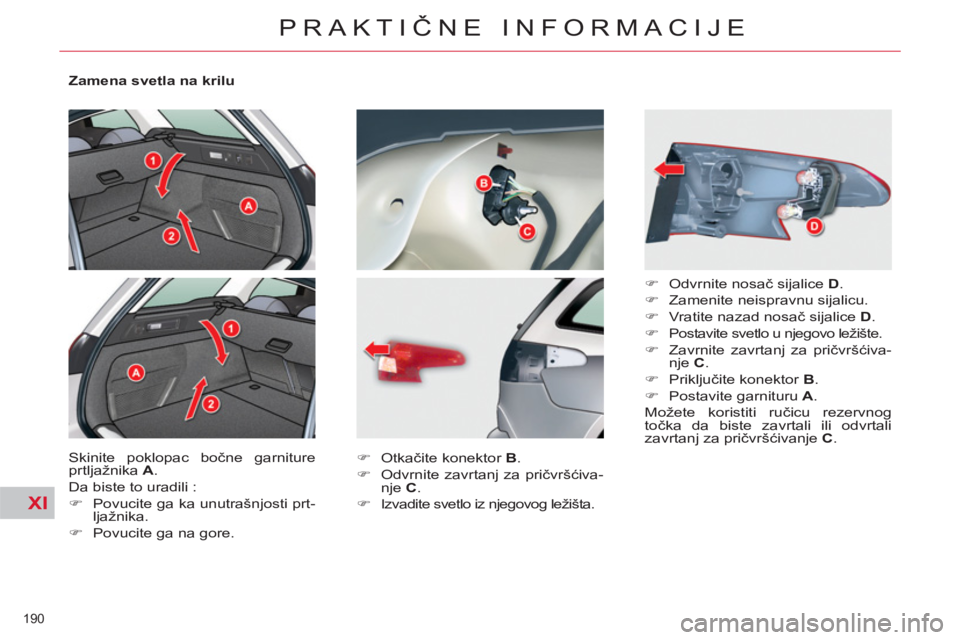

Zamena svetla na krilu
Skinite poklopac bočne garniture
prtljažnika A
.
Da biste to uradili :
)
Povucite ga ka unutrašnjosti prt-
ljažnika.
)
Povucite ga na gore.
)
Otkačite konektor B
.
)
Odvrnite zavrtanj za pričvršćiva-
nje C
.
)
Izvadite svetlo iz njegovog ležišta.
)
Odvrnite nosač sijalice D
.
)
Zamenite neispravnu sijalicu.
)
Vratite nazad nosač sijalice D
.
)
Postavite svetlo u njegovo ležište.
)
Zavrnite zavrtanj za pričvršćiva-
nje C
.
)
Priključite konektor B
.
)
Postavite garnituru A
.
Možete koristiti ručicu rezervnog
točka da biste zavrtali ili odvrtali
zavrtanj za pričvršćivanje C
.
Page 193 of 340
XI
191
PRAKTIČNE INFORMACIJE

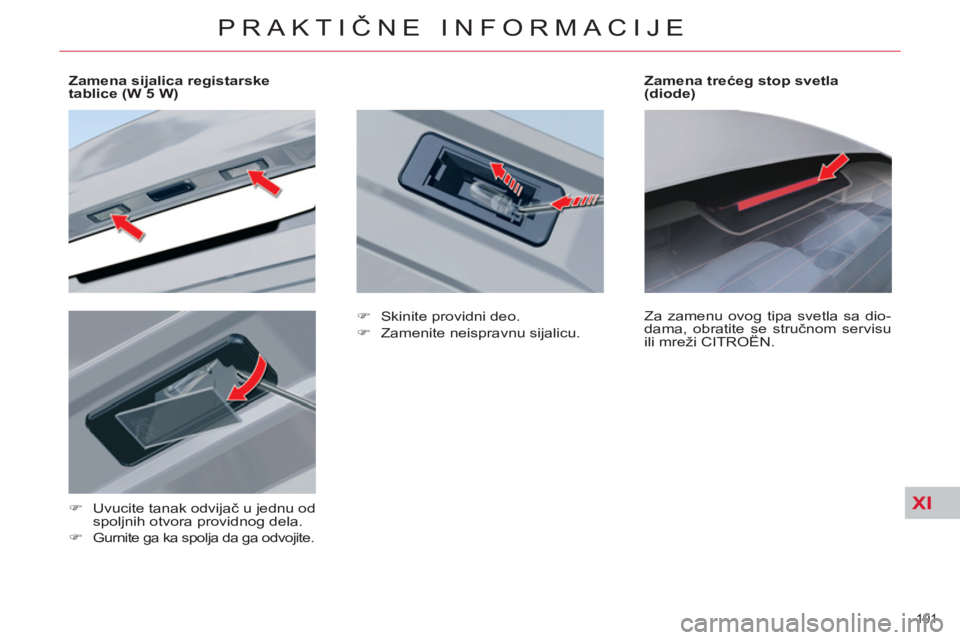

Zamena sijalica registarske
tablice (W 5 W)
)
Uvucite tanak odvijač u jednu od
spoljnih otvora providnog dela.
)
Gurnite ga ka spolja da ga odvojite.
Zamena trećeg stop svetla
(diode)
Za zamenu ovog tipa svetla sa dio-
dama, obratite se stručnom servisu
ili mreži CITROËN.
)
Skinite providni deo.
)
Zamenite neispravnu sijalicu.
Page 194 of 340
XI
192
PRAKTIČNE INFORMACIJE

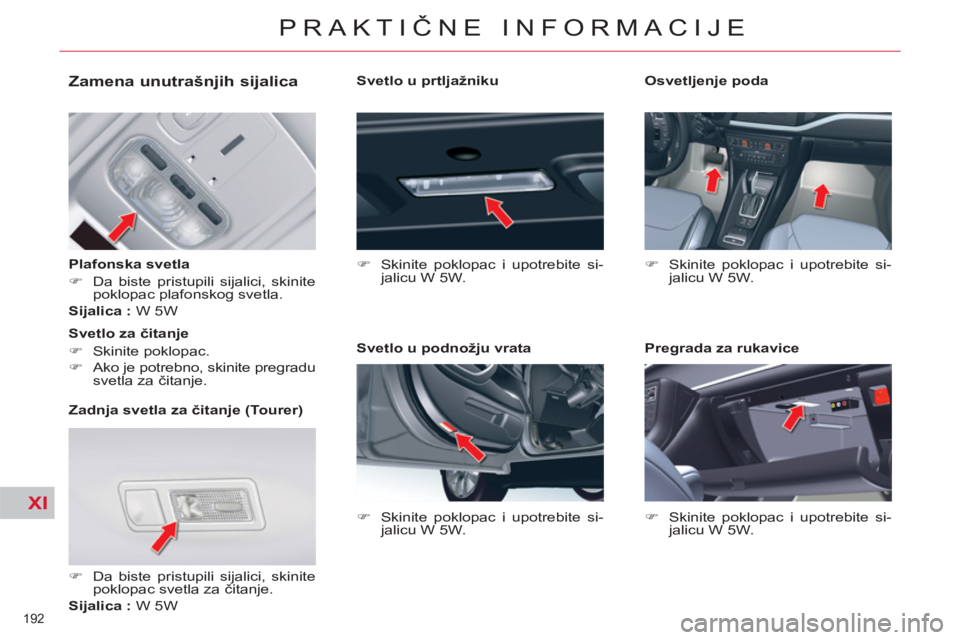

Zamena unutrašnjih sijalica
Plafonska svetla
)
Da biste pristupili sijalici, skinite
poklopac plafonskog svetla.
Sijalica :
W 5W
Zadnja svetla za čitanje (Tourer)
)
Da biste pristupili sijalici, skinite
poklopac svetla za čitanje.
Sijalica :
W 5W
Svetlo za čitanje
)
Skinite poklopac.
)
Ako je potrebno, skinite pregradu
svetla za čitanje.
Svetlo u prtljažniku
)
Skinite poklopac i upotrebite si-
jalicu W 5W.
Svetlo u podnožju vrata
)
Skinite poklopac i upotrebite si-
jalicu W 5W.
Osvetljenje poda
)
Skinite poklopac i upotrebite si-
jalicu W 5W.
Pregrada za rukavice
)
Skinite poklopac i upotrebite si-
jalicu W 5W.
Page 195 of 340
XI
193
PRAKTIČNE INFORMACIJE

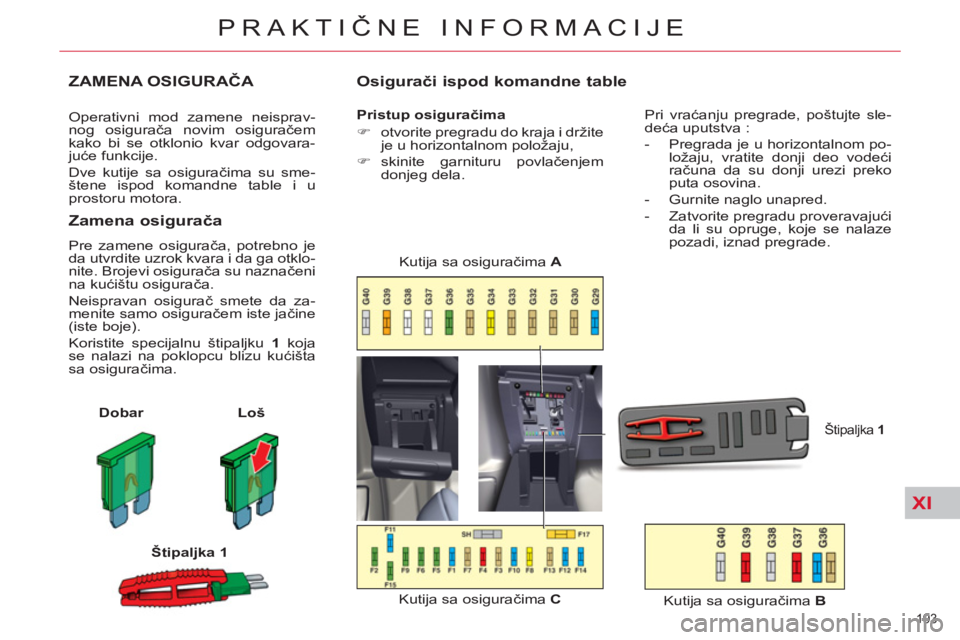

ZAMENA OSIGURAČA
Operativni mod zamene neisprav-
nog osigurača novim osiguračem
kako bi se otklonio kvar odgovara-
juće funkcije.
Dve kutije sa osiguračima su sme-
štene ispod komandne table i u
prostoru motora.
Zamena osigurača
Pre zamene osigurača, potrebno je
da utvrdite uzrok kvara i da ga otklo-
nite. Brojevi osigurača su naznačeni
na kućištu osigurača.
Neispravan osigurač smete da za-
menite samo osiguračem iste jačine
(iste boje).
Koristite specijalnu štipaljku 1
koja
se nalazi na poklopcu blizu kućišta
sa osiguračima.
Dobar
Loš
Štipaljka
1
Osigurači ispod komandne table
Pristup osiguračima
)
otvorite pregradu do kraja i držite
je u horizontalnom položaju,
)
skinite garnituru povlačenjem
donjeg dela.
Kutija sa osiguračima C
Kutija sa osiguračima A
Štipaljka 1
Pri vraćanju pregrade, poštujte sle-
deća uputstva :
- Pregrada je u horizontalnom po-
ložaju, vratite donji deo vodeći
računa da su donji urezi preko
puta osovina.
- Gurnite naglo unapred.
- Zatvorite pregradu proveravajući
da li su opruge, koje se nalaze
pozadi, iznad pregrade.
Kutija sa osiguračima B
Page 196 of 340
XI
194
PRAKTIČNE INFORMACIJE

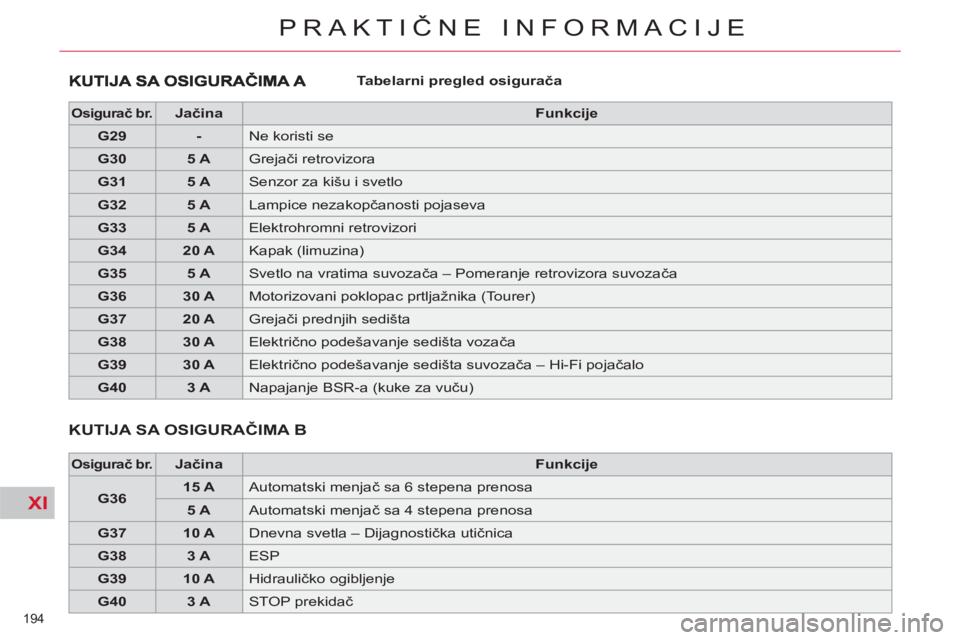

Tabelarni pregled osigurača
Osigurač br.
Jačina
Funkcije
G29
-
Ne koristi se
G30
5 A
Grejači retrovizora
G31
5 A
Senzor za kišu i svetlo
G32
5 A
Lampice nezakopčanosti pojaseva
G33
5 A
Elektrohromni retrovizori
G34
20 A
Kapak (limuzina)
G35
5 A
Svetlo na vratima suvozača – Pomeranje retrovizora suvozača
G36
30 A
Motorizovani poklopac prtljažnika (Tourer)
G37
20 A
Grejači prednjih sedišta
G38
30 A
Električno podešavanje sedišta vozača
G39
30 A
Električno podešavanje sedišta suvozača – Hi-Fi pojačalo
G40
3 A
Napajanje BSR-a (kuke za vuču)
KUTIJA SA OSIGURAČIMA B
Osigurač br.
Jačina
Funkcije
G36
15 A
Automatski menjač sa 6 stepena prenosa
5 A
Automatski menjač sa 4 stepena prenosa
G37
10 A
Dnevna svetla – Dijagnostička utičnica
G38
3 A
ESP
G39
10 A
Hidrauličko ogibljenje
G40
3 A
STOP prekidač
Page 197 of 340
XI
195
PRAKTIČNE INFORMACIJE

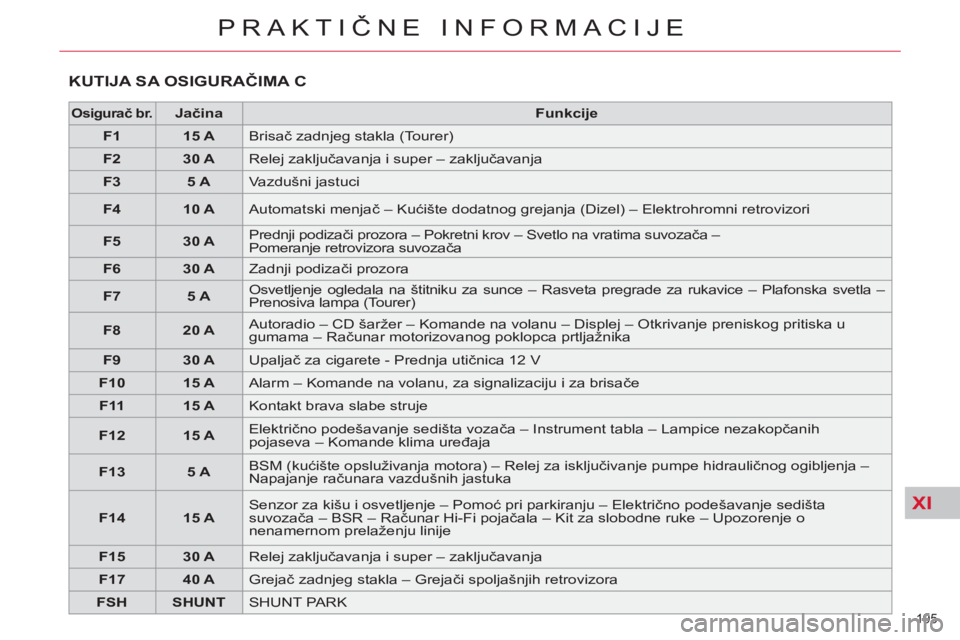

KUTIJA SA OSIGURAČIMA C
Osigurač br.
Jačina
Funkcije
F1
15 A
Brisač zadnjeg stakla (Tourer)
F2
30 A
Relej zaključavanja i super – zaključavanja
F3
5 A
Vazdušni jastuci
F4
10 A
Automatski menjač – Kućište dodatnog grejanja (Dizel) – Elektrohromni retrovizori
F5
30 A
Prednji podizači prozora – Pokretni krov – Svetlo na vratima suvozača –
Pomeranje retrovizora suvozača
F6
30 A
Zadnji podizači prozora
F7
5 A
Osvetljenje ogledala na štitniku za sunce – Rasveta pregrade za rukavice – Plafonska svetla –
Prenosiva lampa (Tourer)
F8
20 A
Autoradio – CD šaržer – Komande na volanu – Displej – Otkrivanje preniskog pritiska u
gumama – Računar motorizovanog poklopca prtljažnika
F9
30 A
Upaljač za cigarete - Prednja utičnica 12 V
F10
15 A
Alarm – Komande na volanu, za signalizaciju i za brisače
F11
15 A
Kontakt brava slabe struje
F12
15 A
Električno podešavanje sedišta vozača – Instrument tabla – Lampice nezakopčanih
pojaseva – Komande klima uređaja
F13
5 A
BSM (kućište opsluživanja motora) – Relej za isključivanje pumpe hidrauličnog ogibljenja –
Napajanje računara vazdušnih jastuka
F14
15 A
Senzor za kišu i osvetljenje – Pomoć pri parkiranju – Električno podešavanje sedišta
suvozača – BSR – Računar Hi-Fi pojačala – Kit za slobodne ruke – Upozorenje o
nenamernom prelaženju linije
F15
30 A
Relej zaključavanja i super – zaključavanja
F17
40 A
Grejač zadnjeg stakla – Grejači spoljašnjih retrovizora
FSH
SHUNT
SHUNT PARK
Page 198 of 340
XI
196
PRAKTIČNE INFORMACIJE

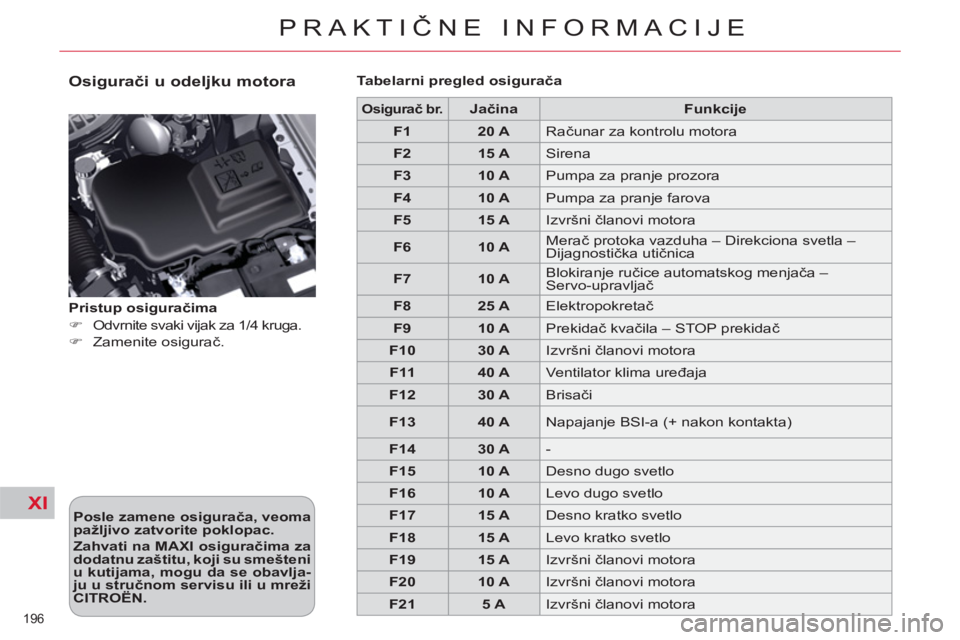

Osigurači u odeljku motora
Posle zamene osigurača, veoma
pažljivo zatvorite poklopac.
Zahvati na MAXI osiguračima za
dodatnu zaštitu, koji su smešteni
u kutijama, mogu da se obavlja-
ju u stručnom servisu ili u mreži
CITROËN.
Pristup osiguračima
)
Odvrnite svaki vijak za 1/4 kruga.
)
Zamenite osigurač.
Tabelarni pregled osigurača
Osigurač br.
Jačina
Funkcije
F1
20 A
Računar za kontrolu motora
F2
15 A
Sirena
F3
10 A
Pumpa za pranje prozora
F4
10 A
Pumpa za pranje farova
F5
15 A
Izvršni članovi motora
F6
10 A
Merač protoka vazduha – Direkciona svetla –
Dijagnostička utičnica
F7
10 A
Blokiranje ručice automatskog menjača –
Servo-upravljač
F8
25 A
Elektropokretač
F9
10 A
Prekidač kvačila – STOP prekidač
F10
30 A
Izvršni članovi motora
F11
40 A
Ventilator klima uređaja
F12
30 A
Brisači
F13
40 A
Napajanje BSI-a (+ nakon kontakta)
F14
30 A
-
F15
10 A
Desno dugo svetlo
F16
10 A
Levo dugo svetlo
F17
15 A
Desno kratko svetlo
F18
15 A
Levo kratko svetlo
F19
15 A
Izvršni članovi motora
F20
10 A
Izvršni članovi motora
F21
5 A
Izvršni članovi motora
Page 199 of 340
XI
!
197
PRAKTIČNE INFORMACIJE

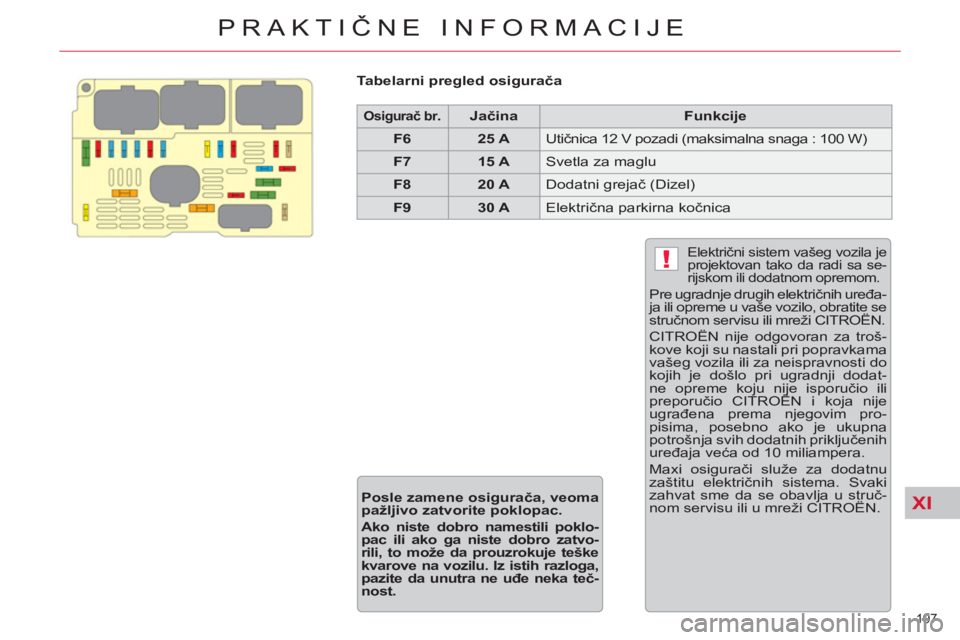

Tabelarni pregled osigurača
Osigurač br.
Jačina
Funkcije
F6
25 A
Utičnica 12 V pozadi (maksimalna snaga : 100 W)
F7
15 A
Svetla za maglu
F8
20 A
Dodatni grejač (Dizel)
F9
30 A
Električna parkirna kočnica
Električni sistem vašeg vozila je
projektovan tako da radi sa se-
rijskom ili dodatnom opremom.
Pre ugradnje drugih električnih uređa-
ja ili opreme u vaše vozilo, obratite se
stručnom servisu ili mreži CITROËN.
CITROËN nije odgovoran za troš-
kove koji su nastali pri popravkama
vašeg vozila ili za neispravnosti do
kojih je došlo pri ugradnji dodat-
ne opreme koju nije isporučio ili
preporučio CITROËN i koja nije
ugrađena prema njegovim pro-
pisima, posebno ako je ukupna
potrošnja svih dodatnih priključenih
uređaja veća od 10 miliampera.
Maxi osigurači služe za dodatnu
zaštitu električnih sistema. Svaki
zahvat sme da se obavlja u struč-
nom servisu ili u mreži CITROËN.
Posle zamene osigurača, veoma
pažljivo zatvorite poklopac.
Ako niste dobro namestili poklo-
pac ili ako ga niste dobro zatvo-
rili, to može da prouzrokuje teške
kvarove na vozilu. Iz istih razloga,
pazite da unutra ne uđe neka teč-
nost.
Page 200 of 340
XI
!
198
PRAKTIČNE INFORMACIJE

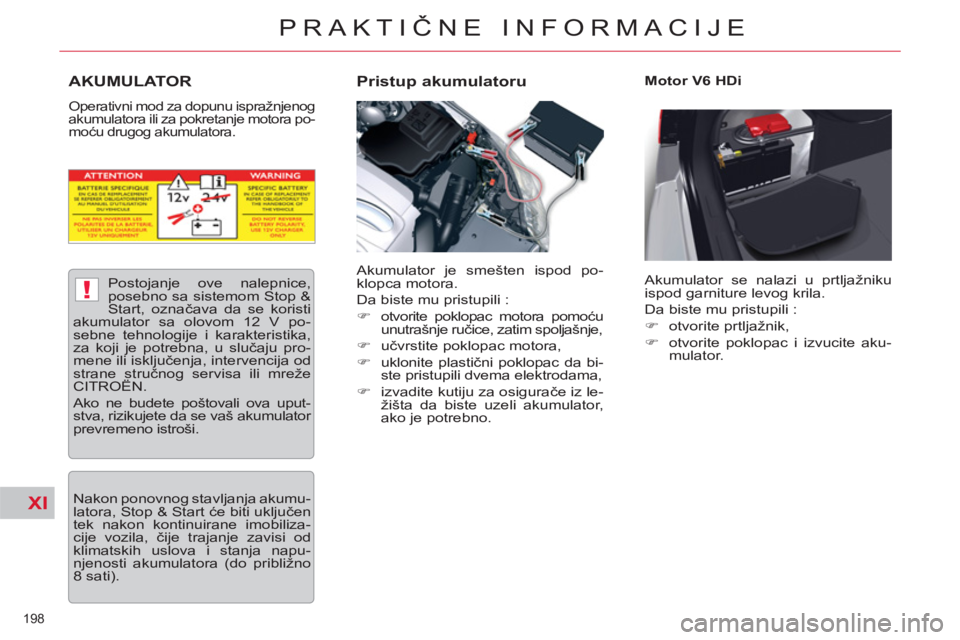

AKUMULATOR
Operativni mod za dopunu ispražnjenog
akumulatora ili za pokretanje motora po-
moću drugog akumulatora.
Pristup akumulatoru
Motor V6 HDi
Akumulator je smešten ispod po-
klopca motora.
Da biste mu pristupili :
)
otvorite poklopac motora pomoću
unutrašnje ručice, zatim spoljašnje,
)
učvrstite poklopac motora,
)
uklonite plastični poklopac da bi-
ste pristupili dvema elektrodama,
)
izvadite kutiju za osigurače iz le-
žišta da biste uzeli akumulator,
ako je potrebno. Akumulator se nalazi u prtljažniku
ispod garniture levog krila.
Da biste mu pristupili :
)
otvorite prtljažnik,
)
otvorite poklopac i izvucite aku-
mulator.
Postojanje ove nalepnice,
posebno sa sistemom Stop &
Start, označava da se koristi
akumulator sa olovom 12 V po-
sebne tehnologije i karakteristika,
za koji je potrebna, u slučaju pro-
mene ili isključenja, intervencija od
strane stručnog servisa ili mreže
CITROËN.
Ako ne budete poštovali ova uput-
stva, rizikujete da se vaš akumulator
prevremeno istroši.
Nakon ponovnog stavljanja akumu-
latora, Stop & Start će biti uključen
tek nakon kontinuirane imobiliza-
cije vozila, čije trajanje zavisi od
klimatskih uslova i stanja napu-
njenosti akumulatora (do približno
8 sati).
