CITROEN C5 AIRCROSS 2022 Manual do condutor (in Portuguese)

189
Informações práticas
7Quando lavar o veículo num posto de
lavagem automática com escovas,
tranque as portas e, dependendo da versão,
retire a chave eletrónica e desative a função
“mãos-livres” (“Acesso braços ocupados”).
Quando utilizar a máquina de lavar a
pressão, segure na lança a pelo menos 30
cm do veículo (em especial quando limpar
áreas com tinta lascada, sensores ou
vedantes).
Limpe de imediato quaisquer manchas que
contenham produtos químicos que possam
danificar a pintura do veículo (incluindo
resina de árvores, excrementos de pássaros,
secreções de insetos, pólen e alcatrão).
Dependendo do ambiente, limpe o veículo
com frequência para remover depósitos
minerais salinos (em áreas costeiras), fuligem
(em áreas industriais) e lama (em locais frios
ou com humidade). Estas substâncias podem
ser muito corrosivas.
Entre em contacto com um concessionário
CITROËN ou uma oficina autorizada para
saber como remover manchas persistentes
que requerem produtos especiais (como
alcatrão ou produtos para insetos).
De preferência, dirija-se a um concessionário
CITROËN ou a uma oficina autorizada para
proceder aos retoques.Interior
Quando lavar o veículo, nunca utilize um
tubo de água ou um jato de alta pressão
para limpar o interior.
Os líquidos transportados em copos ou
outros recipientes abertos podem derramar,
o que pode causar danos no posto de
condução situado na consola central.
Permaneça vigilante!
Carroçaria
Tinta de alto brilho
Não utilize produtos abrasivos,
solventes, gasolina ou óleo para limpar a
carroçaria.
Nunca use uma esponja abrasiva para limpar
manchas persistentes, pode riscar a pintura!
Não aplique polimento se estiver exposto a
luz solar intensa ou nas peças de plástico ou
borracha.
Utilize um pano macio e água com sabão
ou um produto com um pH neutro.
Limpe cuidadosamente a carroçaria com um
pano de microfibras limpo.
Aplique polimento quando o veículo estiver
limpo e seco.
Respeite as instruções de utilização
indicadas no produto.
Autocolantes
(Dependendo da versão)
Não utilize um jato de alta pressão para
limpar o veículo, risco de danos ou
descolagem dos autocolantes!
Utilize um tubo de fluxo elevado (a uma
temperatura entre os 25 °C e os 40 °C).
Coloque o jato de água perpendicular à
superfície a limpar.
Passe o veículo por água destilada.
Couro
O couro é um produto natural. Um cuidado
periódico adequado é essencial para a
durabilidade deste produto.
Deve ser protegido e nutrido com um produto
específico para couro, para mantê-lo macio e
preservar o aspeto original.
Não limpe o couro com produtos de
limpeza não adequados, como
solventes, detergentes, gasolina ou álcool
puro.
Quando limpar produtos fabricados
parcialmente a partir de couro, tenha cuidado
para não danificar os outros materiais com o
produto de couro específico.

190
Informações práticas

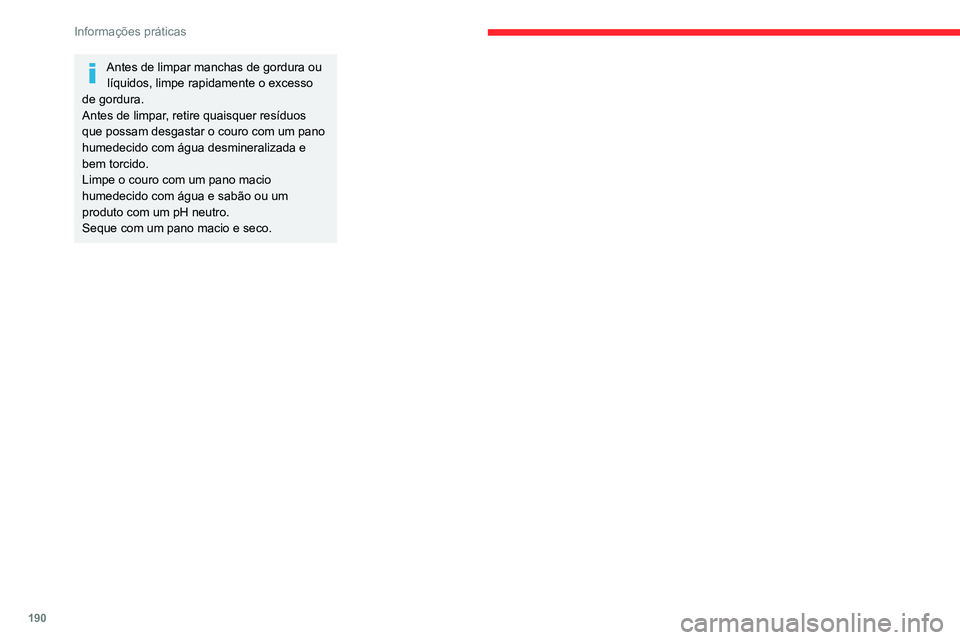

Antes de limpar manchas de gordura ou líquidos, limpe rapidamente o excesso
de gordura.
Antes de limpar, retire quaisquer resíduos
que possam desgastar o couro com um pano
humedecido com água desmineralizada e
bem torcido.
Limpe o couro com um pano macio
humedecido com água e sabão ou um
produto com um pH neutro.
Seque com um pano macio e seco.

191
Em caso de anomalia
8Triângulo de sinalização
Por razões de segurança, antes de sair do
veículo, para montar e instalar o triângulo, ligue
as luzes de perigo e vista o colete de segurança.
Compartimento de
arrumação


Existe um compartimento no revestimento
interior da porta da mala para guardar um
triângulo.
►
Abra a porta da mala.
►


Solte a tampa rodando o parafuso um quarto
de volta no sentido inverso ao dos ponteiros do
relógio.
Montagem e colocação do
triângulo


Para as versões equipadas com um triângulo de
origem, consulte a figura abaixo.
Para outras versões, consulte as instruções
de montagem do fabricante fornecidas com o
triângulo.
►

Coloque o triângulo atrás do veículo, em
conformidade com a legislação em vigor
localmente.
Falta de combustível
(gasóleo)
Para os veículos equipados com motores a
gasóleo, em caso de falta de combustível, é
necessário purgar o circuito de combustível.
Antes de purgar o sistema, é essencial colocar
pelo menos 5 litros de gasóleo no depósito de
combustível.
Para obter mais informações sobre
Reabastecimento e Desenganador de
combustível (gasóleo), consulte a secção
correspondente.
Motores BlueHDi 130
► Ligue a ignição (sem ligar o motor).
► Aguarde cerca de 1 minuto e desligue a
ignição.
►

Acione o motor de arranque para ligar o
motor

.
Se não for possível efetuar o arranque do motor
à primeira, não insista e reinicie o procedimento.
Motores BlueHDi 180
► Ligue a ignição (sem ligar o motor).
► Aguarde cerca de 6 segundos e desligue a
ignição.
►

Repita o processo 10
vezes.
►

Acione o motor de arranque para ligar o
motor

.
Se não for possível efetuar o arranque do motor
à primeira, não insista e reinicie o procedimento.
Kit de ferramentas
Conjunto de ferramentas fornecidas com o
veículo.
O seu conteúdo depende do equipamento do
seu veículo:
–

Kit de reparação provisória de furos de pneus.
–


Roda sobresselente.

192
Em caso de anomalia
Acesso às ferramentas

O kit de ferramentas encontra-se instalado
debaixo da superfície inferior da mala.
Para aceder:
Versão com piso da mala de 2 posições:
►
Abra a mala.
►


Coloque o piso da mala ajustável na posição
superior

.
Versões com tapete da mala rebatível
(híbrido recarregável):
►

Abra a mala.
►


Puxe a pega para desdobrar o tapete da
mala articulado até abrir por completo.
Com um kit de desempanagem
provisória de pneus


► Desencaixe as duas cavilhas para abrir a
tampa.
Com roda sobresselente

► Desencaixe a caixa do suporte puxando-a
para cima.
►

Desencaixe as duas cavilhas para abrir a
tampa.
Lista de ferramentas

1. Calços para imobilizar o veículo (consoante o
equipamento)
2. Casquilho para parafusos de “antirroubo” das
rodas (situado no porta-luvas) (consoante o
equipamento)
Adapta a chave de rodas aos parafusos
especiais “antirroubo”.
3. Argola de reboque e ferramenta para abrir as
tampas de proteção dianteira e traseira
Para obter mais informações sobre o Reboque
do veículo e a utilização da argola de reboque
amovível, consulte a secção correspondente.

193
Em caso de anomalia
8Com um kit de desempanagem
provisória de pneus


4.Compressor de 12 V e uma embalagem de
líquido tapa-furos e autocolante de limitação
de velocidade
Para reparação temporária do pneu e
regulação da pressão do pneu.
Para obter mais informações sobre o Kit de
desempanagem provisória de pneus, consulte
a secção correspondente.
Com roda sobresselente

5. Chave de rodas
Para retirar o tampão do cubo e os parafusos
das rodas.
6. Macaco com manivela integrada
Para levantar o veículo.
7. Ferramenta de remoção das tampas
dos parafusos das rodas (consoante o
equipamento)
Para remover as tampas dos parafusos das
rodas nas jantes de liga leve.
Para obter mais informações sobre a
Roda sobresselente, consulte a secção
correspondente.
Estas ferramentas são específicas para
o seu veículo e podem variar consoante
o equipamento.
Não as utilize para outros fins.
O macaco deve ser utilizado apenas
para substituir um pneu danificado ou
furado.
Não utilize um macaco diferente daquele que
vem com o veículo.
Se o veículo não estiver equipado com o
seu macaco de origem, contacte a rede
CITROËN ou uma oficina autorizada para
obter o macaco previsto pelo fabricante.
O macaco cumpre a regulamentação
europeia, conforme definido pela Diretiva de
Máquinas 2006/42/CE.
O macaco não necessita de qualquer
manutenção.
Kit de reparação
provisória de furos de
pneus
Leia o código QR na página 3 para obter
vídeos explicativos.
Composto por um compressor e um cartucho
vedante, permite-lhe transportar um kit de
reparação temporária do pneu para que possa
conduzir até à garagem mais próxima.
Foi concebido para reparar a maioria dos furos
no piso do pneu.
O sistema elétrico do veículo permite
ligar o compressor à fonte de
alimentação de 2 V o tempo suficiente para
reparar um pneu perfurado.
Para mais informações sobre o Kit de
ferramentas , consulte a secção
correspondente.
A pressão de enchimento dos pneus encontra-se indicada nesta etiqueta.
Para obter mais informações sobre
os Elementos de identificação, em

194
Em caso de anomalia
especial esta etiqueta, consulte a secção
correspondente.
Em caso de modificação da pressão de
um ou vários pneus, é necessário
reinicializar o sistema de deteção de pressão
baixa dos pneus.
Para obter mais informações sobre a
Deteção de pressão baixa dos pneus,
consulte a secção correspondente.
Procedimento de reparação
Evite retirar qualquer corpo estranho (por
exemplo, pregos, parafusos) que tenha
penetrado no pneu.
►

Estacione o veículo de forma a não obstruir o
tráfego e engrene o travão de estacionamento.
►


Siga as instruções de segurança (luzes
avisadoras de perigo, triângulo de sinalização,
colete de alta visibilidade, etc.) de acordo com a
legislação em vigor no país no qual circula.
►


Desligue a ignição.
►


Retire o bujão da válvula do pneu que
pretende reparar e guarde-o num local limpo.


► Ligue o tubo da garrafa de vedante na
válvula do pneu a reparar e aperte com firmeza.
►

Ligue o tubo do compressor à garrafa de
vedante.
►


V
erifique se o interruptor do compressor se
encontra na posição “ O”.
►

Desenrole por completo o fio elétrico
localizado debaixo do compressor

.
►

Ligue a ficha elétrica do compressor a uma
das tomadas de 12 V do veículo.
► Cole o autocolante de
limitação de velocidade.
O autocolante de limitação de velocidade
deve ser afixado no interior do veículo,
na área junto do condutor, para informá-lo
que uma roda está a ser utilizada
temporariamente.
►

Ligue a ignição.

► Ligue o compressor , colocando o interruptor
na posição “ I” até a pressão dos pneus atingir
2 bar. O vedante é injetado, sob pressão, no
pneu. Não retire o tubo da válvula durante esta
operação (risco de salpicos).
Se após cerca de 7 minutos a pressão
de 2 bar não for alcançada, isto indica
que o pneu está danificado. Contacte um
concessionário CITROËN ou uma oficina
autorizada para obter assistência.
►

Rode o interruptor para a posição “ O

”.
►

Desligue a ficha elétrica do compressor da
tomada de 12 V do veículo.
►


Retire o kit.
►


Substitua a tampa da válvula.
►


Retire e guarde a garrafa de vedante.
Atenção, este vedante é nocivo em caso de ingestão e irritante para os olhos.
Mantenha este produto fora do alcance das
crianças.
A data limite de utilização do líquido está
marcada na garrafa.
Após utilização, não deite o frasco fora;
entregue-o num concessionário CITROËN ou
num local autorizado para a sua recolha.

195
Em caso de anomalia
8Não se esqueça de comprar uma nova
garrafa de vedante junto do concessionário
CITROËN ou de uma oficina autorizada.


► Coloque o veículo em movimento de
imediato, durante cerca de 5 quilómetros, a
velocidade reduzida (entre 20 e 60 km/h), para
colmatar o furo.
►

Pare para verificar a reparação e a pressão
dos pneus utilizando o kit.
Se reparar os pneus com este tipo de kit,
não deve conduzir a uma velocidade
superior a 80 km/h e não deve conduzir
durante mais de 200 km.
Contacte um concessionário CITROËN
ou uma oficina autorizada para reparar os
pneus.
Verificação/regulação da
pressão dos pneus
O compressor pode ser utilizado, sem a injeção
de um vedante, para verificar e, se necessário,
regular a pressão dos pneus.
►

Retire o bujão da válvula do pneu e guarde-o
num local limpo.
►


Desenrole o tubo localizado debaixo do
compressor

.
►

Fixe o tubo na válvula e aperte com firmeza.
►


V
erifique se o interruptor do compressor se
encontra na posição “ O”.
►

Desenrole por completo o fio elétrico
localizado debaixo do compressor

.
►

Ligue a ficha elétrica do compressor a uma
das tomadas de 12 V do veículo.
►


Ligue a ignição.
►


Acione o compressor rodando o interruptor
para a posição “ I

” e ajuste a pressão, em
conformidade com a etiqueta de pressão dos
pneus do veículo. Para esvaziar: pressione o
botão preto localizado no tubo do compressor,
junto à ligação da válvula.
Se após 7 minutos a pressão de 2 bar
não for alcançada, o pneu está
danificado. Contacte um concessionário
CITROËN ou uma oficina autorizada para
obter assistência.
►

Uma vez atingida a pressão correta, coloque
o interruptor na posição “ O

”.
►

Retire o kit e arrume-o.
► Substitua a tampa da válvula.
Roda sobresselente
Leia o código QR na página 3 para obter
vídeos explicativos.
Para mais informações sobre o Kit de
ferramentas , consulte a secção
correspondente.
Acesso à roda sobresselente


A roda sobresselente encontra-se instalada sob
o piso da mala.
Para aceder à roda sobresselente, consulte
primeiro a secção

Kit de ferramentas .

196
Em caso de anomalia
Dependendo da versão, a roda
sobresselente pode ter um tamanho
normal em aço ou em liga leve.
Em determinados países, é uma roda
economizadora de espaço.
Remoção da roda sobresselente

► Desenrosque a porca central.
► Retire o dispositivo de fixação (porca e
parafuso).
►

Levante a roda sobresselente na sua direção
pela parte traseira.
►


Retire a roda da mala.
Instalar novamente a roda
sobresselente no respetivo lugar
A roda furada não pode ser arrumada sob o piso da mala.


► Instale novamente a roda sobresselente no
respetivo alojamento.
►

Desenrosque algumas voltas a porca que
está no parafuso.
►


Coloque o dispositivo de fixação (porca e
parafuso) no centro da roda.
►


Aperte a porca central o suficiente para fixar
a roda corretamente.
►


Guarde de novo a caixa de ferramentas no
centro da roda e encaixe-a no devido lugar

.
Se a roda não estiver no local de
armazenamento, o dispositivo de aperto
(porca e parafuso) não pode ser colocado.
Remover a roda
Estacionamento do veículo
Imobilize o veículo de maneira a não
perturbar o tráfego: o piso deve ser nivelado,
estável e não escorregadio.
Com uma caixa de velocidades manual,
engate a primeira velocidade para
bloquear as rodas, aplique o travão de
estacionamento, a menos que esteja definido
para o modo automático e desligue a ignição.
Com uma caixa de velocidades automática,
selecione o modo

P
para bloquear as rodas,
aplique o travão de estacionamento, a
menos que esteja programado para o modo
automático e desligue a ignição.
Verifique se as luzes indicadoras do travão
de estacionamento no quadro de bordo estão
fixas.
Assegure-se de que os ocupantes não se
encontram no veículo e se mantêm num
local em que seja possível garantir a sua
segurança.
Se necessário, coloque um calço sob a roda
diagonalmente oposta àquela que se vai
substituir.
Nunca permaneça por baixo de um veículo
elevado por um macaco. Utilize uma
preguiça.
Roda com tampão
Ao desmontar a roda, retire primeiro
o tampão da roda puxando-o ao nível da
abertura da válvula com a chave de rodas.
Ao voltar a montar a roda, depois de
apertar os parafusos da roda, volte a montar
o tampão da roda começando por alinhar
a sua abertura com a válvula e depois
empurrando-o com a palma da mão até
encaixar a toda a volta do bordo.

197
Em caso de anomalia
8



► Para remover a tampa dos parafusos da
roda, use a ferramenta 7 (jantes de liga leve).
►

Monte o casquilho antirroubo 2

na chave de
rodas 5 para desbloquear o parafuso antirroubo.
►

Desbloqueie os outros parafusos utilizando
apenas a chave de rodas 5

.


► Posicione a base do macaco 6 no solo
e assegure-se de que esta se encontra
diretamente por baixo do ponto de fixação
dianteiro A ou traseiro B marcado na parte
inferior do chassis, aquele que estiver mais
próximo da roda a substituir.


► Eleve o macaco 6 até que a sua cabeça
esteja em contacto com a posição A ou B
utilizada; a área de contacto A ou B no veículo
deve ficar bem inserida na parte central da
cabeça do macaco.
►

Eleve o veículo, até deixar um espaço
suficiente entre a roda e o solo, para colocar
facilmente a roda sobresselente (não furada).
Certifique-se de que o macaco está
estável. Se o solo for escorregadio ou
solto, o macaco corre o risco de derrapar ou
de colapsar: risco de ferimentos!
Tenha cuidado para posicionar o macaco
apenas nas posições A ou B sob o veículo,
garantindo que a cabeça do macaco se
encontra centrada sob a área de apoio do
veículo. Caso contrário, corre o risco de
danificar o veículo e/ou de o macaco cair:
risco de ferimentos!


► Retire os parafusos e guarde-os num lugar
limpo.
►

Retire a roda.
Montagem da roda
Montagem de uma roda sobresselente
de aço ou utilização temporária
Se o veículo estiver equipado com jantes de
alumínio, as anilhas A não devem entrar em
contacto com a roda sobresselente de aço
ou utilização temporária. A roda é mantida
no respetivo local pela superfície de contacto
cónica B de cada parafuso.

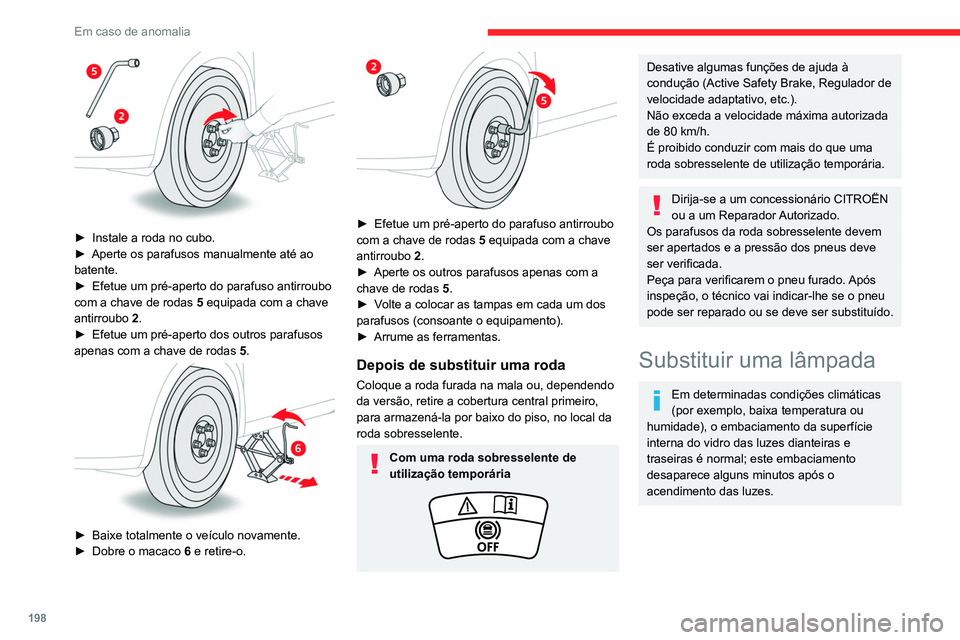

198
Em caso de anomalia

► Instale a roda no cubo.
► Aperte os parafusos manualmente até ao
batente.
►

Efetue um pré-aperto do parafuso antirroubo
com a chave de rodas


5
equipada com a chave
antirroubo

2
.
►

Efetue um pré-aperto dos outros parafusos
apenas com a chave de rodas


5
.


► Baixe totalmente o veículo novamente.
► Dobre o macaco 6 e retire-o.


► Efetue um pré-aperto do parafuso antirroubo
com a chave de rodas 5 equipada com a chave
antirroubo

2
.
►

Aperte os outros parafusos apenas com a
chave de rodas


5
.
►

V
olte a colocar as tampas em cada um dos
parafusos (consoante o equipamento).
►

Arrume as ferramentas.
Depois de substituir uma roda
Coloque a roda furada na mala ou, dependendo
da versão, retire a cobertura central primeiro,
para armazená-la por baixo do piso, no local da
roda sobresselente.
Com uma roda sobresselente de
utilização temporária
Desative algumas funções de ajuda à
condução (Active Safety Brake, Regulador de
velocidade adaptativo, etc.).
Não exceda a velocidade máxima autorizada
de 80 km/h.
É proibido conduzir com mais do que uma
roda sobresselente de utilização temporária.
Dirija-se a um concessionário CITROËN
ou a um Reparador Autorizado.
Os parafusos da roda sobresselente devem
ser apertados e a pressão dos pneus deve
ser verificada.
Peça para verificarem o pneu furado. Após
inspeção, o técnico vai indicar-lhe se o pneu
pode ser reparado ou se deve ser substituído.
Substituir uma lâmpada
Em determinadas condições climáticas
(por exemplo, baixa temperatura ou
humidade), o embaciamento da superfície
interna do vidro das luzes dianteiras e
traseiras é normal; este embaciamento
desaparece alguns minutos após o
acendimento das luzes.
