249
DS4_hr_Chap07_info-pratiques_ed01-2016

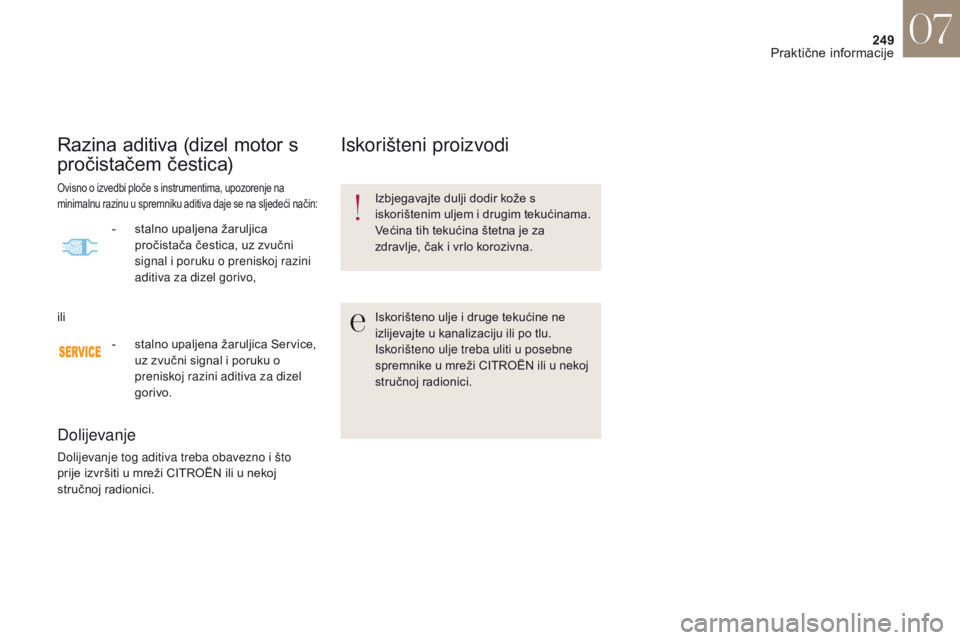

Razina aditiva (dizel motor s
pročistačem čestica)
Dolijevanje
Dolijevanje tog aditiva treba obavezno i što
prije izvršiti u mreži CITROËN ili u nekoj
stručnoj radionici.
Iskorišteni proizvodi
Izbjegavajte dulji dodir kože s
iskorištenim uljem i drugim tekućinama.
Većina tih tekućina štetna je za
zdravlje, čak i vrlo korozivna.
Iskorišteno ulje i druge tekućine ne
izlijevajte u kanalizaciju ili po tlu.
Iskorišteno ulje treba uliti u posebne
spremnike u mreži CITROËN ili u nekoj
stručnoj radionici.Ovisno o izvedbi ploče s instrumentima, upozorenje na
minimalnu razinu u spremniku aditiva daje se na sljedeći način:
- stalno upaljena žaruljica pročistača čestica, uz zvučni
signal i poruku o preniskoj razini
aditiva za dizel gorivo,
ili -

s
talno upaljena žaruljica Service,
uz zvučni signal i poruku o
preniskoj razini aditiva za dizel
gorivo.
07
Praktične informacije

250
Pročistač čestica (dizel)
Ovisno o izvedbi ploče s instrumentima, upozorenje na početak
zapunjenja pročistača čestica daje se na sljedeći način:
- privremeno upaljena žaruljica Service, uz zvučni signal
i poruku o opasnosti od
zapunjenja pročistača čestica.
-

s
talno upaljena žaruljica
pročistača čestica, uz zvučni
signal i poruku o opasnosti od
zapunjenja pročistača čestica,
ili
Čim to dopuste uvjeti u prometu, potrebno je
izvršiti regeneraciju pročistača u vožnji brzinom
od 60 km/h ili većom, dok se ne ugasi žaruljica.
Ako žaruljica ostane upaljena, riječ je o
nedostatku aditiva.

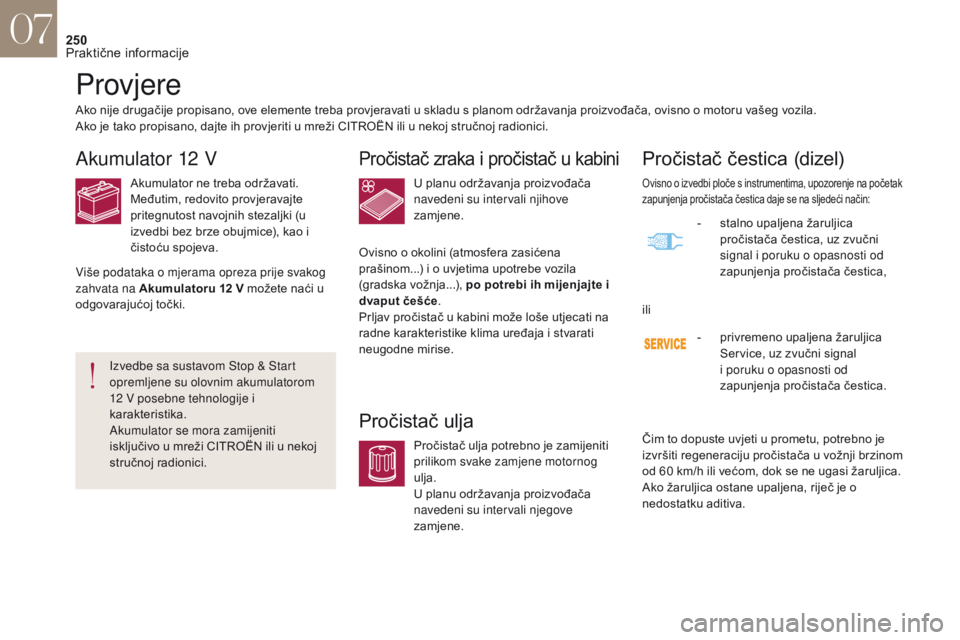

Provjere
Pročistač zraka i pročistač u kabini
Pročistač ulja
Ako nije drugačije propisano, ove elemente treba provjeravati u skladu s planom održavanja proizvođača, ovisno o motoru vašeg vozila.
Ako je tako propisano, dajte ih provjeriti u mreži CITROËN ili u nekoj stručnoj radionici.
U planu održavanja proizvođača
navedeni su intervali njihove
zamjene.
Pročistač ulja potrebno je zamijeniti
prilikom svake zamjene motornog
ulja.
U planu održavanja proizvođača
navedeni su intervali njegove
zamjene.
Izvedbe sa sustavom Stop & Start
opremljene su olovnim akumulatorom
12 V posebne tehnologije i
karakteristika.
Akumulator se mora zamijeniti
isključivo u mreži CITROËN ili u nekoj
stručnoj radionici.
Akumulator 12 V
Više podataka o mjerama opreza prije svakog
zahvata na Akumulatoru 12 V možete naći u
odgovarajućoj točki.
Akumulator ne treba održavati.
Međutim, redovito provjeravajte
pritegnutost navojnih stezaljki (u
izvedbi bez brze obujmice), kao i
čistoću spojeva.
Ovisno o okolini (atmosfera zasićena
prašinom...) i o uvjetima upotrebe vozila
(gradska vožnja...), po potrebi ih mijenjajte i
dvaput češće.
Prljav pročistač u kabini može loše utjecati na
radne karakteristike klima uređaja i stvarati
neugodne mirise.
07
Praktične informacije

251
DS4_hr_Chap07_info-pratiques_ed01-2016

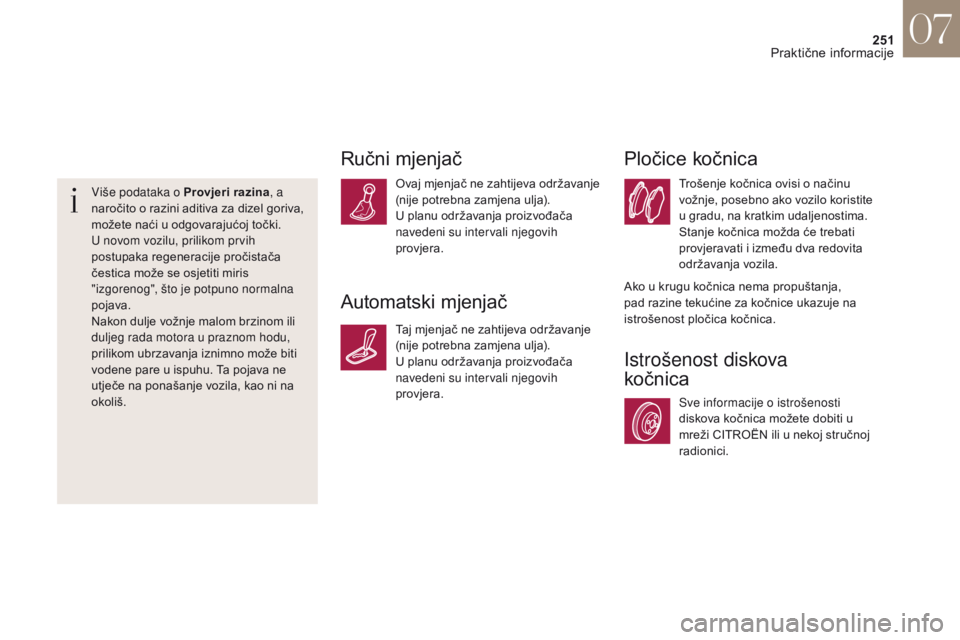

Više podataka o Provjeri razina, a
naročito o razini aditiva za dizel goriva,
možete naći u odgovarajućoj točki.
U novom vozilu, prilikom prvih
postupaka regeneracije pročistača
čestica može se osjetiti miris
"izgorenog", što je potpuno normalna
pojava.
Nakon dulje vožnje malom brzinom ili
duljeg rada motora u praznom hodu,
prilikom ubrzavanja iznimno može biti
vodene pare u ispuhu. Ta pojava ne
utječe na ponašanje vozila, kao ni na
okoliš.
Ručni mjenjač
Ovaj mjenjač ne zahtijeva održavanje
(nije potrebna zamjena ulja).
U planu održavanja proizvođača
navedeni su intervali njegovih
provjera.
Automatski mjenjač
Taj mjenjač ne zahtijeva održavanje
(nije potrebna zamjena ulja).
U planu održavanja proizvođača
navedeni su intervali njegovih
provjera.
Istrošenost diskova
kočnica
Sve informacije o istrošenosti
diskova kočnica možete dobiti u
mreži CITROËN ili u nekoj stručnoj
radionici.
Pločice kočnica
Trošenje kočnica ovisi o načinu
vožnje, posebno ako vozilo koristite
u gradu, na kratkim udaljenostima.
Stanje kočnica možda će trebati
provjeravati i između dva redovita
održavanja vozila.
Ako u krugu kočnica nema propuštanja,
pad razine tekućine za kočnice ukazuje na
istrošenost pločica kočnica.
07
Praktične informacije

252

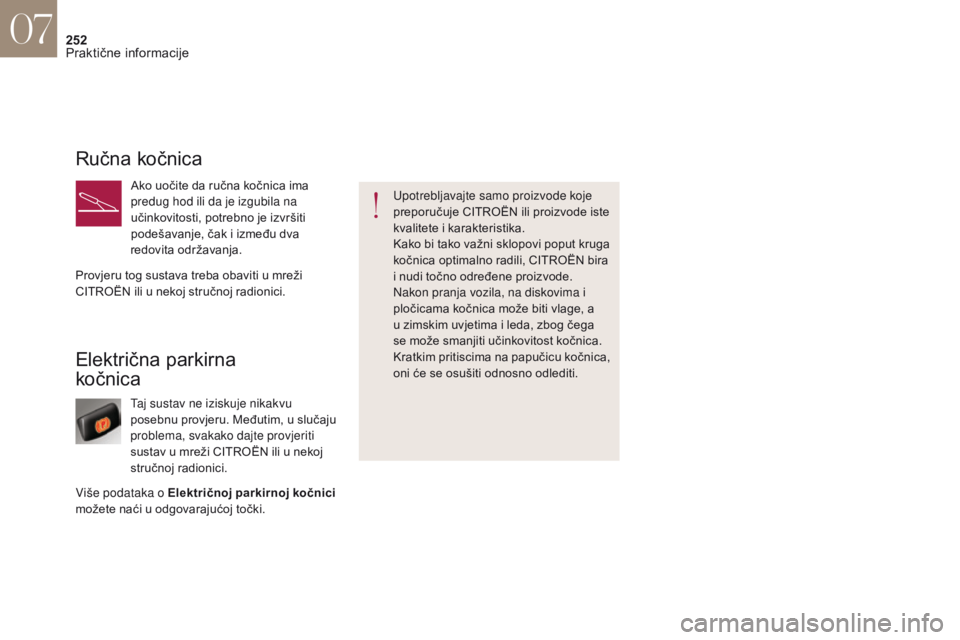

Električna parkirna
kočnica
Taj sustav ne iziskuje nikakvu
posebnu provjeru. Međutim, u slučaju
problema, svakako dajte provjeriti
sustav u mreži CITROËN ili u nekoj
stručnoj radionici. Upotrebljavajte samo proizvode koje
preporučuje CITROËN ili proizvode iste
kvalitete i karakteristika.
Kako bi tako važni sklopovi poput kruga
kočnica optimalno radili, CITROËN bira
i nudi točno određene proizvode.
Nakon pranja vozila, na diskovima i
pločicama kočnica može biti vlage, a
u zimskim uvjetima i leda, zbog čega
se može smanjiti učinkovitost kočnica.
Kratkim pritiscima na papučicu kočnica,
oni će se osušiti odnosno odlediti.
Ručna kočnica
Ako uočite da ručna kočnica ima
predug hod ili da je izgubila na
učinkovitosti, potrebno je izvršiti
podešavanje, čak i između dva
redovita održavanja.
Više podataka o Električnoj parkirnoj kočnici
možete naći u odgovarajućoj točki. Provjeru tog sustava treba obaviti u mreži
CITROËN ili u nekoj stručnoj radionici.
07
Praktične informacije

253
DS4_hr_Chap07_info-pratiques_ed01-2016
Ako je spremnik AdBlue® prazan,
postoji sigurnosni sustav koji
onemogućuje ponovno pokretanje
motora.
Ako je sustav SCR neispravan, emisije
štetnih tvari iz vašeg vozila više ne
zadovoljavaju normu Euro 6: vaše
vozilo postaje onečišćivač.
Ako se potvrdi neispravnost sustava
SCR, morate se što prije obratiti mreži
CITROËN ili nekoj stručnoj radionici:
nakon prijeđenih 1 100 km, automatski
se uključuje sigurnosni sustav koji
onemogućuje pokretanje motora.
U oba slučaja, pokazivač dosega daje
vam uvid u udaljenost koju možete
prijeći prije nemogućnosti pokretanja
motora.

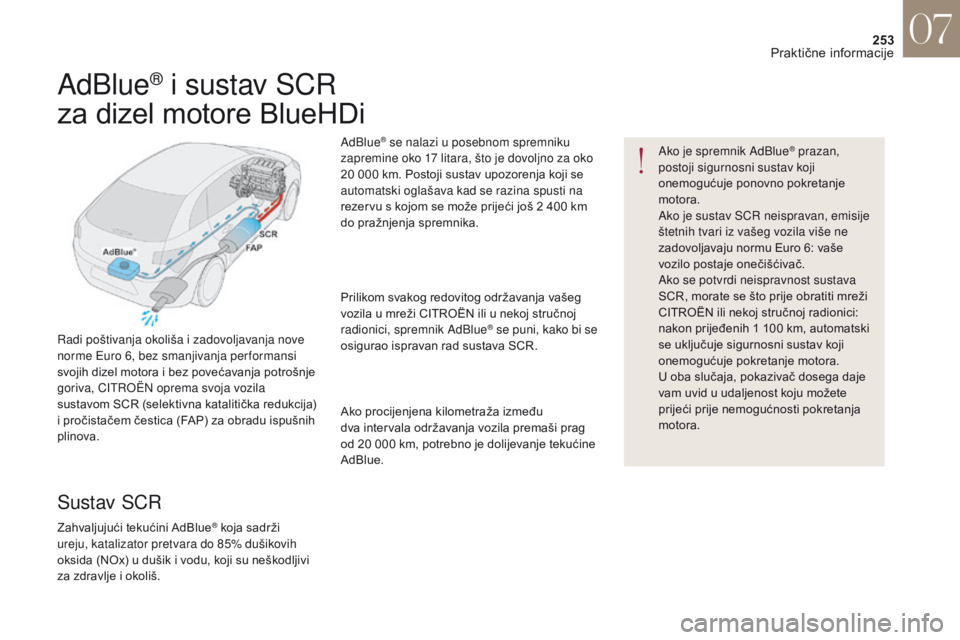

AdBlue® i sustav SCR
za dizel motore BlueHDi
Radi poštivanja okoliša i zadovoljavanja nove
norme Euro 6, bez smanjivanja per formansi
svojih dizel motora i bez povećavanja potrošnje
goriva, CITROËN oprema svoja vozila
sustavom SCR (selektivna katalitička redukcija)
i pročistačem čestica (FAP) za obradu ispušnih
plinova.
Sustav SCR
Zahvaljujući tekućini AdBlue® koja sadrži
ureju,

katalizator pretvara do 85% dušikovih
oksida (NOx) u dušik i vodu, koji su neškodljivi
za zdravlje i okoliš. AdBlue
® se nalazi u posebnom spremniku
zapremine oko 17 litara, što je dovoljno za oko
20 000 km. Postoji sustav upozorenja koji se
automatski oglašava kad se razina spusti na
rezervu s kojom se može prijeći još 2 400 km
do pražnjenja spremnika.
Prilikom svakog redovitog održavanja vašeg
vozila u mreži CITROËN ili u nekoj stručnoj
radionici, spremnik AdBlue
® se puni, kako bi se
osigurao ispravan rad sustava SCR.
Ako procijenjena kilometraža između
dva

intervala održavanja vozila premaši prag
od 20 000 km, potrebno je dolijevanje tekućine
AdBlue.
07
Praktične informacije

254

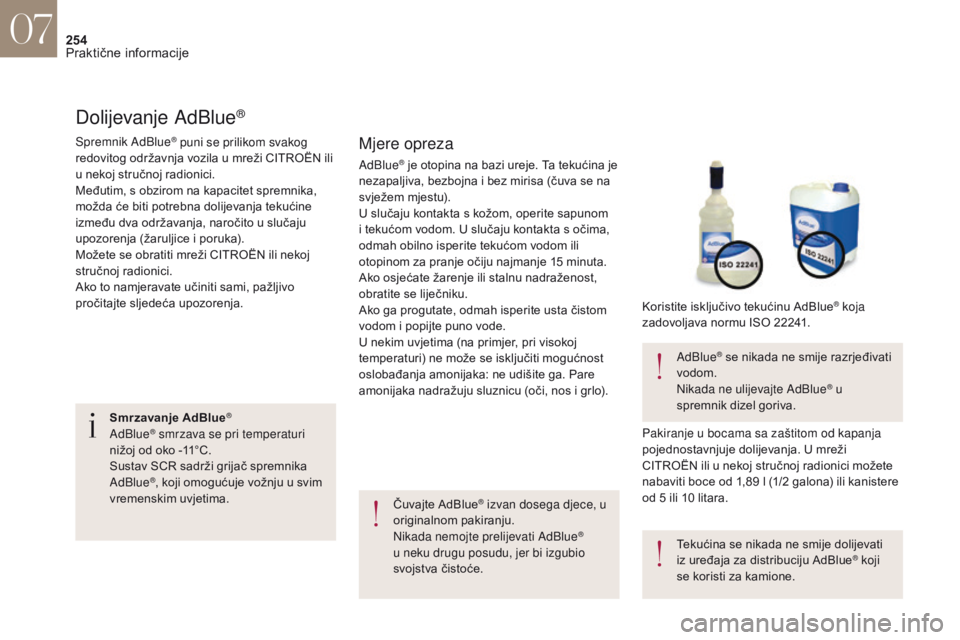

Dolijevanje AdBlue®
Mjere opreza
Čuvajte AdBlue® izvan dosega djece, u
originalnom pakiranju.
Nikada nemojte prelijevati AdBlue
®
u neku drugu posudu, jer bi izgubio
svojstva čistoće. AdBlue
® se nikada ne smije razrjeđivati
vodom.
Nikada ne ulijevajte AdBlue
® u
spremnik dizel goriva.
Tekućina se nikada ne smije dolijevati
iz uređaja za distribuciju AdBlue
® koji
se koristi za kamione.
AdBlue
® je otopina na bazi ureje. Ta tekućina je
nezapaljiva, bezbojna i bez mirisa (čuva se na
svježem mjestu).
U slučaju kontakta s kožom, operite sapunom
i tekućom vodom. U slučaju kontakta s očima,
odmah obilno isperite tekućom vodom ili
otopinom za pranje očiju najmanje 15 minuta.
Ako osjećate žarenje ili stalnu nadraženost,
obratite se liječniku.
Ako ga progutate, odmah isperite usta čistom
vodom i popijte puno vode.
U nekim uvjetima (na primjer, pri visokoj
temperaturi) ne može se isključiti mogućnost
oslobađanja amonijaka: ne udišite ga. Pare
amonijaka nadražuju sluznicu (oči, nos i grlo).
Spremnik AdBlue
® puni se prilikom svakog
redovitog održavnja vozila u mreži CITROËN ili
u nekoj stručnoj radionici.
Međutim, s obzirom na kapacitet spremnika,
možda će biti potrebna dolijevanja tekućine
između dva održavanja, naročito u slučaju
upozorenja (žaruljice i poruka).
Možete se obratiti mreži CITROËN ili nekoj
stručnoj radionici.
Ako to namjeravate učiniti sami, pažljivo
pročitajte sljedeća upozorenja. Koristite isključivo tekućinu AdBlue
® koja
zadovoljava normu ISO 22241.
Pakiranje u bocama sa zaštitom od kapanja
pojednostavnjuje dolijevanja. U mreži
CITROËN ili u nekoj stručnoj radionici možete
nabaviti boce od 1,89 l (1/2 galona) ili kanistere
od 5 ili 10 litara.
Smrzavanje AdBlue
®
AdBlue® smrzava se pri temperaturi
nižoj od oko -11°C.
Sustav SCR sadrži grijač spremnika
AdBlue
®, koji omogućuje vožnju u svim
vremenskim uvjetima.
07
Praktične informacije

255
DS4_hr_Chap07_info-pratiques_ed01-2016
Ne čuvajte boce ili kanistere AdBlue®
u vozilu.

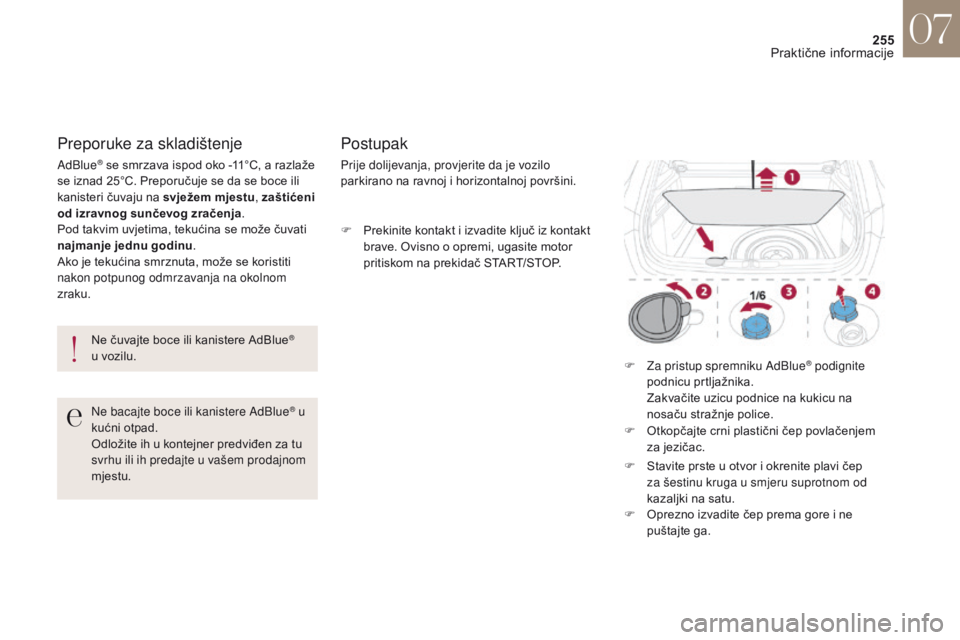

Preporuke za skladištenje
AdBlue® se smrzava ispod oko -11°C, a razlaže
se iznad 25°C. Preporučuje se da se boce ili
kanisteri čuvaju na svježem mjestu , zaštićeni
od izravnog sunčevog zračenja .
Pod takvim uvjetima, tekućina se može čuvati
najmanje jednu godinu .
Ako je tekućina smrznuta, može se koristiti
nakon potpunog odmrzavanja na okolnom
zraku. Prije dolijevanja, provjerite da je vozilo
parkirano na ravnoj i horizontalnoj površini.
Postupak
F Prekinite kontakt i izvadite ključ iz kontakt
brave. Ovisno o opremi, ugasite motor
pritiskom na prekidač START/STOP.
F

Z
a pristup spremniku AdBlue
® podignite
podnicu prtljažnika.
Z

akvačite uzicu podnice na kukicu na
nosaču stražnje police.
F

O

tkopčajte crni plastični čep povlačenjem
za jezičac.
F

S

tavite prste u otvor i okrenite plavi čep
za šestinu kruga u smjeru suprotnom od
kazaljki na satu.
F

O

prezno izvadite čep prema gore i ne
puštajte ga.
Ne bacajte boce ili kanistere AdBlue
® u
kućni otpad.
Odložite ih u kontejner predviđen za tu
svrhu ili ih predajte u vašem prodajnom
mjestu.
07
Praktične informacije

256

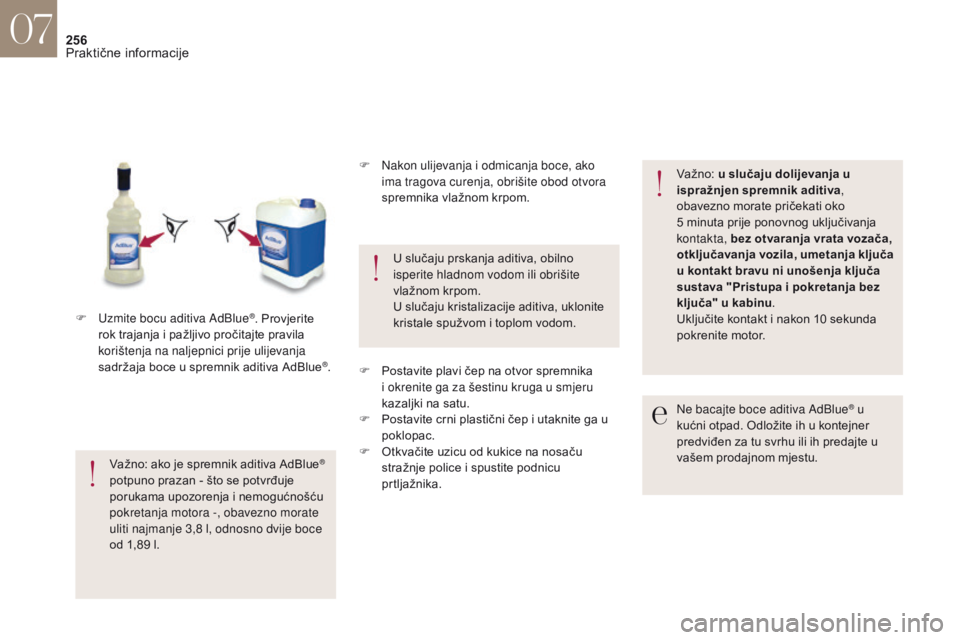

Ne bacajte boce aditiva AdBlue® u
kućni otpad. Odložite ih u kontejner
predviđen za tu svrhu ili ih predajte u
vašem prodajnom mjestu.
Važno: ako je spremnik aditiva AdBlue
®
potpuno prazan - što se potvrđuje
porukama upozorenja i nemogućnošću
pokretanja motora -, obavezno morate
uliti najmanje 3,8 l, odnosno dvije boce
od 1,89 l. U slučaju prskanja aditiva, obilno
isperite hladnom vodom ili obrišite
vlažnom krpom.
U slučaju kristalizacije aditiva, uklonite
kristale spužvom i toplom vodom.
Va žno:
u slučaju dolijevanja u
ispražnjen spremnik aditiva ,
obavezno morate pričekati oko
5 minuta prije ponovnog uključivanja
kontakta, bez otvaranja vrata vozača,
otključavanja vozila, umetanja ključa
u kontakt bravu ni unošenja ključa
sustava "Pristupa i pokretanja bez
ključa" u kabinu .
Uključite kontakt i nakon 10 sekunda
pokrenite motor.
F

U

zmite bocu aditiva AdBlue
®. Provjerite
rok trajanja i pažljivo pročitajte pravila
korištenja na naljepnici prije ulijevanja
sadržaja boce u spremnik aditiva AdBlue
®. F
N
akon ulijevanja i odmicanja boce, ako
ima tragova curenja, obrišite obod otvora
spremnika vlažnom krpom.
F P ostavite plavi čep na otvor spremnika
i okrenite ga za šestinu kruga u smjeru
kazaljki na satu.
F

P
ostavite crni plastični čep i utaknite ga u
poklopac.
F

O
tkvačite uzicu od kukice na nosaču
stražnje police i spustite podnicu
prtljažnika.
07
Praktične informacije

257
DS4_hr_Chap07_info-pratiques_ed01-2016
07
Praktične informacije

DS4_hr_Chap08_en-cas-de-panne_ed01-2016
U SLUČAJU K VARA
