Kraftstoffreserve
Wenn die Tankanzeige
auf E (Empty) steht, leuchtet
diese Warnleuchte auf. In
diesem Augenblick sind
noch etwa 10 oder 12 Liter im Tank, je
nach Fassungsvermögen des Tanks,
Fahrbedingungen, Motorversion und
Straßenprofil. Tanken Sie schnell auf, um
eine Kraftstoffpanne zu vermeiden.
Das Fassungsvermögen des Tanks beträgt
ca. 90 Liter.
Es sind Kraftstoffbehälter mit
unterschiedlichem Fassungsvermögen
(60 und 125 Liter) erhältlich.
KRAFTSTOFF TANKEN
Bei niedrigen Temperaturen
Im Bergland und/oder in kalten Regionen
empfiehlt es sich, einen für niedrige oder
Minustemperaturen geeigneten "Winter"-
Kraftstoff zu verwenden. Beim Stop & Start-System niemals das
Fahrzeug tanken, wenn sich der Motor
im Modus STOP befindet; schalten Sie
unbedingt die Zündung mit dem Schlüssel
aus. Das Fahrzeug darf nur
bei abgestelltem
Motor betankt werden.

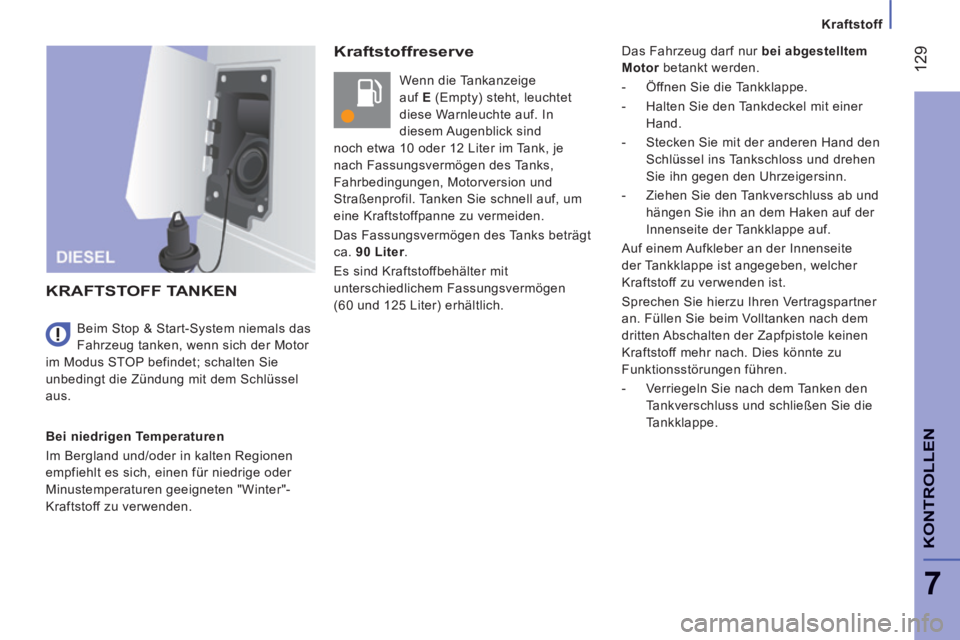

- Öffnen Sie die Tankklappe.
- Halten Sie den Tankdeckel mit einer Hand.
- Stecken Sie mit der anderen Hand den Schlüssel ins Tankschloss und drehen
Sie ihn gegen den Uhrzeigersinn.
- Ziehen Sie den Tankverschluss ab und hängen Sie ihn an dem Haken auf der
Innenseite der Tankklappe auf.
Auf einem Aufkleber an der Innenseite
der Tankklappe ist angegeben, welcher
Kraftstoff zu verwenden ist.
Sprechen Sie hierzu Ihren Vertragspartner
an. Füllen Sie beim Volltanken nach dem
dritten Abschalten der Zapfpistole keinen
Kraftstoff mehr nach. Dies könnte zu
Funktionsstörungen führen.
- Verriegeln Sie nach dem Tanken den Tankverschluss und schließen Sie die
Tankklappe.

Kraftstoff
130
JUMPER-PAPIER_DE_CHAP07_VERIFICATIONS_ED01-2014
UNTERBRECHUNG DES
KRAFTSTOFFKREISLAUFS
Nach einem Aufprall vergewissern Sie
sich vor der Wiederherstellung der
Kraftstoffversorgung, dass das Fahrzeug
keinen Kraftstoff verliert und keine
Funkenbildung entstehen kann, die einen
Brand verursachen könnte. Bei einem Aufprall werden Kraftstoffzufuhr
und Stromversorgung des Fahrzeugs
automatisch unterbrochen.
Hierdurch wird die Warnblinkanlage
ausgelöst, die Deckenleuchte schaltet ein

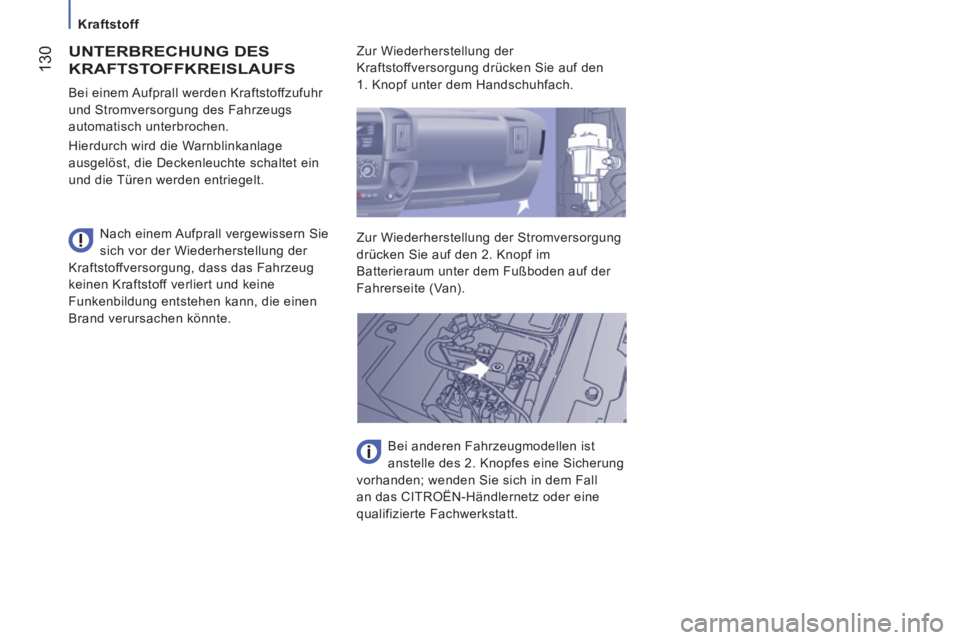

und die Türen werden entriegelt. Zur Wiederherstellung der
Kraftstoffversorgung drücken Sie auf den
1. Knopf unter dem Handschuhfach.
Zur Wiederherstellung der Stromversorgung
drücken Sie auf den 2. Knopf im
Batterieraum unter dem Fußboden auf der
Fahrerseite (Van).
Bei anderen Fahrzeugmodellen ist
anstelle des 2. Knopfes eine Sicherung
vorhanden; wenden Sie sich in dem Fall
an das CITROËN-Händlernetz oder eine
qualifizierte Fachwerkstatt.

131
Batterie entladen
SCHNELLHILFE
8
JUMPER-PAPIER_DE_CHAP08_AIDE RAPIDE_ED01-2014
A. Pluspol an Ihrem Fahrzeug
B. Hilfsbatterie
C. Masse an Ihrem Fahrzeug

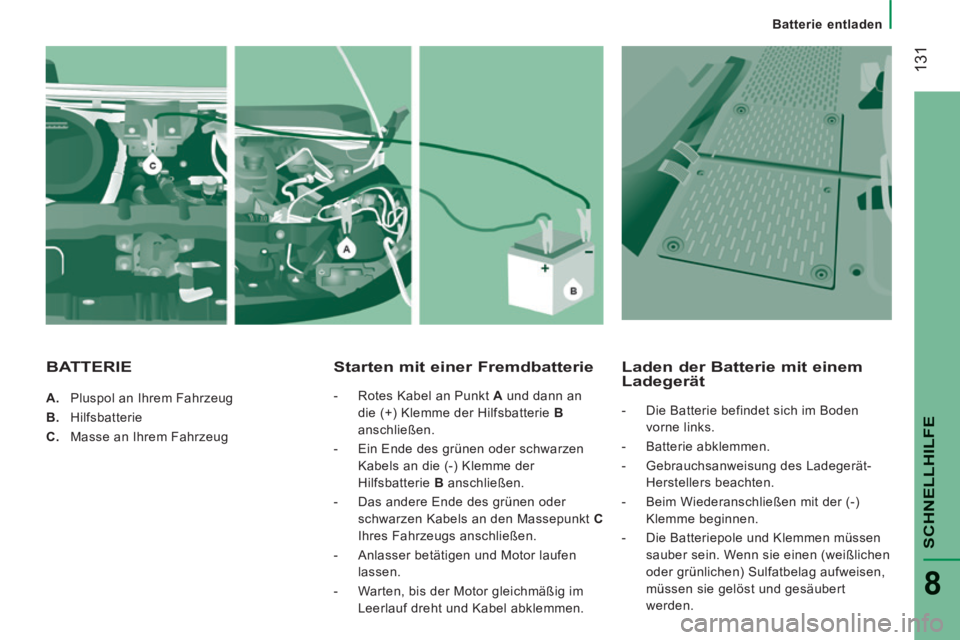

Starten mit einer Fremdbatterie
- Rotes Kabel an Punkt A und dann an
die (+) Klemme der Hilfsbatterie B
anschließen.
- Ein Ende des grünen oder schwarzen Kabels an die (-) Klemme der
Hilfsbatterie B anschließen.
- Das andere Ende des grünen oder schwarzen Kabels an den Massepunkt C
Ihres Fahrzeugs anschließen.
- Anlasser betätigen und Motor laufen lassen.
- Warten, bis der Motor gleichmäßig im Leerlauf dreht und Kabel abklemmen.
Laden der Batterie mit einem Ladegerät
- Die Batterie befindet sich im Boden vorne links.
- Batterie abklemmen.
- Gebrauchsanweisung des Ladegerät- Herstellers beachten.
- Beim Wiederanschließen mit der (-) Klemme beginnen.
- Die Batteriepole und Klemmen müssen sauber sein. Wenn sie einen (weißlichen
oder grünlichen) Sulfatbelag aufweisen,
müssen sie gelöst und gesäubert
werden.
BATTERIE

132
Batterie entladen
JUMPER-PAPIER_DE_CHAP08_AIDE RAPIDE_ED01-2014
Der Ladevorgang muss in einem
belüfteten Raum und weit entfernt
von offener Flamme oder einer möglichen
Funkenquelle durchgeführt werden, um die
Gefahr einer Explosion oder eines Brandes
zu vermeiden.
Versuchen Sie nicht, eine eingefrorene
Batterie aufzuladen: Sie muss vorher
aufgetaut werden, um die Gefahr einer
Explosion zu vermeiden. Wenn die Batterie
eingefroren war, lassen Sie sie vor dem
Aufladen von einem Fachmann überprüfen,
der feststellt, ob die inneren Komponenten
nicht beschädigt worden sind und das
Gehäuse keine Risse aufweist, wodurch es
zum Auslaufen giftiger und ätzender Säure
kommen könnte.
Laden Sie langsam mit wenig Ampere
für maximal etwa 24 Stunden, um die
Beschädigung der Batterie zu vermeiden. Batterien enthalten schädliche
Substanzen wie Schwefelsäure und
Blei. Sie sind gemäß den gesetzlichen
Vorschriften zu entsorgen und dürfen auf
keinen Fall in den Hausmüll geworfen
werden.
Geben Sie verbrauchte Batterien bei einer
speziellen Sammelstelle ab.
Batterie erst frühestens zwei Minuten nach
dem Ausschalten der Zündung abklemmen.
Batterie nicht bei laufendem Motor
abklemmen.
Batterie erst zum Aufladen anschließen,
wenn die Klemmen abgeklemmt worden
sind.
Fenster und Türen vor dem Abklemmen der
Batterie schließen.
Nach jedem Wiederanschließen der
Batterie darf der Motor erst 1 Minute nach
Einschalten der Zündung angelassen
werden, damit die elektronischen Systeme
initialisiert werden können. Sollten trotz
Beachtung dieser Vorschrift leichte
Störungen auftreten und bestehen bleiben,
wenden Sie sich an das CITROËN-
Händlernetz oder an eine qualifizierte
Fachwerkstatt.

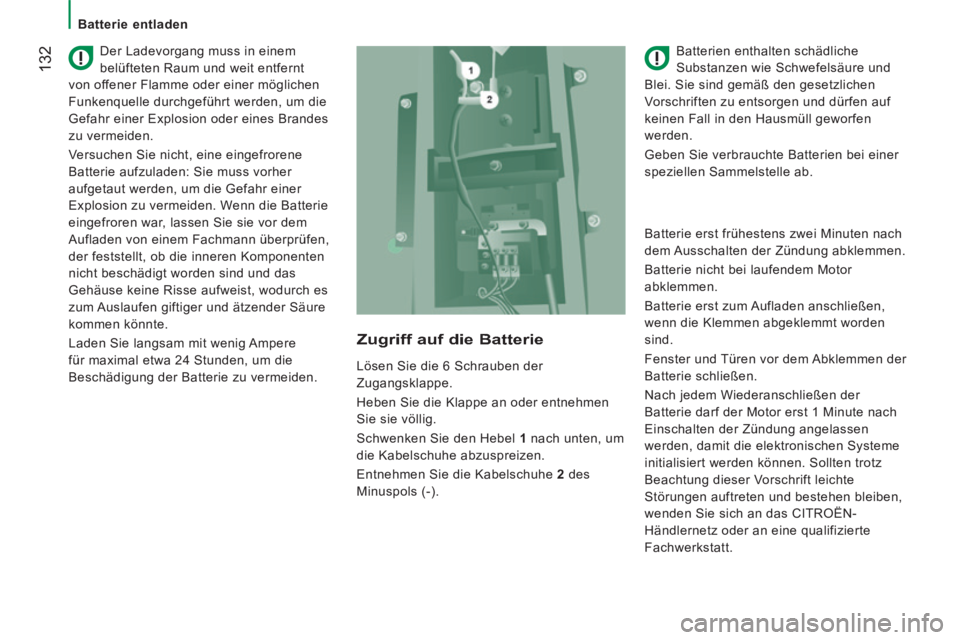

Lösen Sie die 6 Schrauben der
Zugangsklappe.
Heben Sie die Klappe an oder entnehmen
Sie sie völlig.
Schwenken Sie den Hebel
1 nach unten, um
die Kabelschuhe abzuspreizen.
Entnehmen Sie die Kabelschuhe 2 des
Minuspols (-).
Zugriff auf die Batterie

133
Batterie entladen
SCHNELLHILFE
8
JUMPER-PAPIER_DE_CHAP08_AIDE RAPIDE_ED01-2014

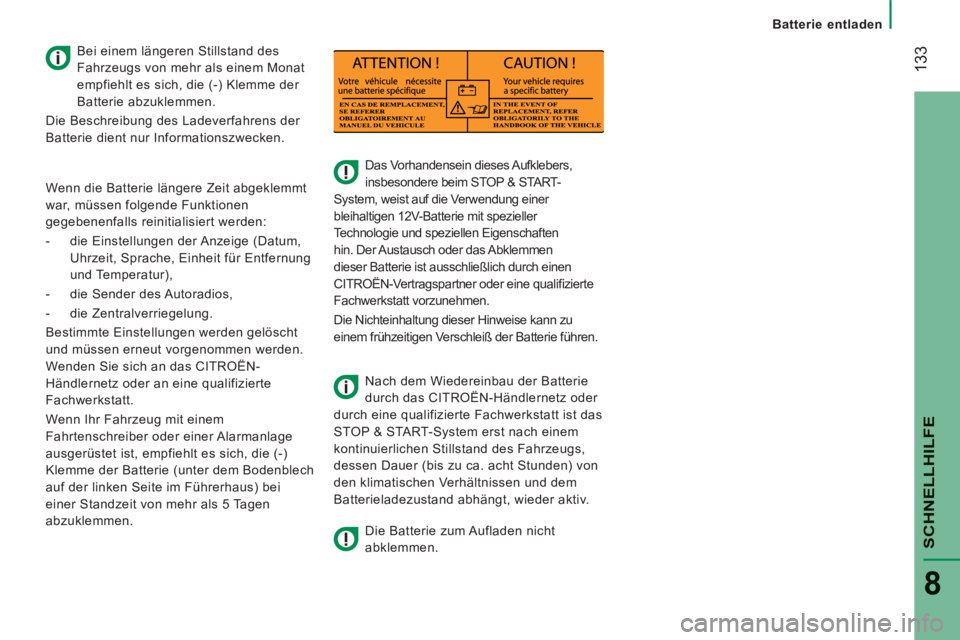

Das Vorhandensein dieses Aufklebers,
insbesondere beim STOP & START-
System, weist auf die Verwendung einer
bleihaltigen 12V-Batterie mit spezieller
Technologie und speziellen Eigenschaften
hin. Der Austausch oder das Abklemmen
dieser Batterie ist ausschließlich durch einen
CITROËN-Vertragspartner oder eine qualifi zierte
Fachwerkstatt vorzunehmen.
Die Nichteinhaltung dieser Hinweise kann zu
einem frühzeitigen Verschleiß der Batterie führen.
Nach dem Wiedereinbau der Batterie
durch das CITROËN-Händlernetz oder
durch eine qualifizierte Fachwerkstatt ist das
STOP & START-System erst nach einem
kontinuierlichen Stillstand des Fahrzeugs,
dessen Dauer (bis zu ca. acht Stunden) von
den klimatischen Verhältnissen und dem
Batterieladezustand abhängt, wieder aktiv.
Die Batterie zum Aufladen nicht
abklemmen.
Bei einem längeren Stillstand des
Fahrzeugs von mehr als einem Monat
empfiehlt es sich, die (-) Klemme der
Batterie abzuklemmen.
Die Beschreibung des Ladeverfahrens der
Batterie dient nur Informationszwecken.
Wenn die Batterie längere Zeit abgeklemmt
war, müssen folgende Funktionen
gegebenenfalls reinitialisiert werden:
- die Einstellungen der Anzeige (Datum, Uhrzeit, Sprache, Einheit für Entfernung
und Temperatur),
- die Sender des Autoradios,
- die Zentralverriegelung.
Bestimmte Einstellungen werden gelöscht
und müssen erneut vorgenommen werden.
Wenden Sie sich an das CITROËN-
Händlernetz oder an eine qualifizierte
Fachwerkstatt.
Wenn Ihr Fahrzeug mit einem
Fahrtenschreiber oder einer Alarmanlage
ausgerüstet ist, empfiehlt es sich, die (-)
Klemme der Batterie (unter dem Bodenblech
auf der linken Seite im Führerhaus) bei
einer Standzeit von mehr als 5 Tagen
abzuklemmen.

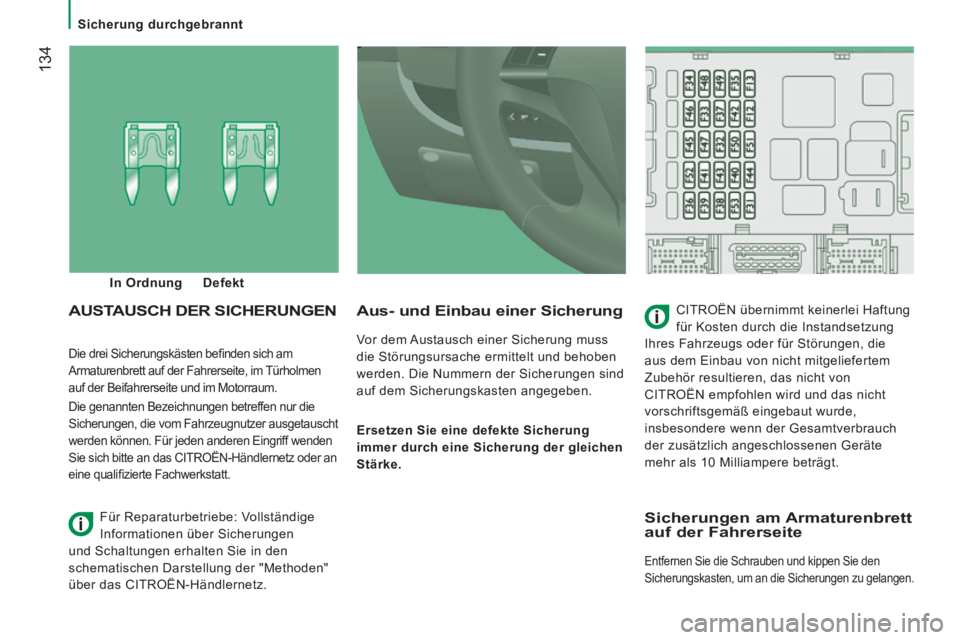

Sicherung durchgebrannt
134
JUMPER-PAPIER_DE_CHAP08_AIDE RAPIDE_ED01-2014
Die drei Sicherungskästen befi nden sich am
Armaturenbrett auf der Fahrerseite, im Türholmen
auf der Beifahrerseite und im Motorraum.
Die genannten Bezeichnungen betreffen nur die
Sicherungen, die vom Fahrzeugnutzer ausgetauscht
werden können. Für jeden anderen Eingriff wenden
Sie sich bitte an das CITROËN-Händlernetz oder an
eine qualifi zierte Fachwerkstatt.
Aus- und Einbau einer Sicherung
Vor dem Austausch einer Sicherung muss
die Störungsursache ermittelt und behoben
werden. Die Nummern der Sicherungen sind
auf dem Sicherungskasten angegeben.
Ersetzen Sie eine defekte Sicherung
immer durch eine Sicherung der gleichen
Stärke.
AUSTAUSCH DER SICHERUNGEN CITROËN übernimmt keinerlei Haftung
für Kosten durch die Instandsetzung
Ihres Fahrzeugs oder für Störungen, die
aus dem Einbau von nicht mitgeliefertem
Zubehör resultieren, das nicht von
CITROËN empfohlen wird und das nicht
vorschriftsgemäß eingebaut wurde,
insbesondere wenn der Gesamtverbrauch
der zusätzlich angeschlossenen Geräte
mehr als 10 Milliampere beträgt.
In Ordnung
Defekt
Für Reparaturbetriebe: Vollständige
Informationen über Sicherungen
und Schaltungen erhalten Sie in den
schematischen Darstellung der "Methoden"
über das CITROËN-Händlernetz.
Sicherungen am Armaturenbrett auf der Fahrerseite
Entfernen Sie die Schrauben und kippen Sie den
Sicherungskasten, um an die Sicherungen zu gelangen.

Sicherung durchgebrannt
135
SCHNELLHILFE
8
JUMPER-PAPIER_DE_CHAP08_AIDE RAPIDE_ED01-2014

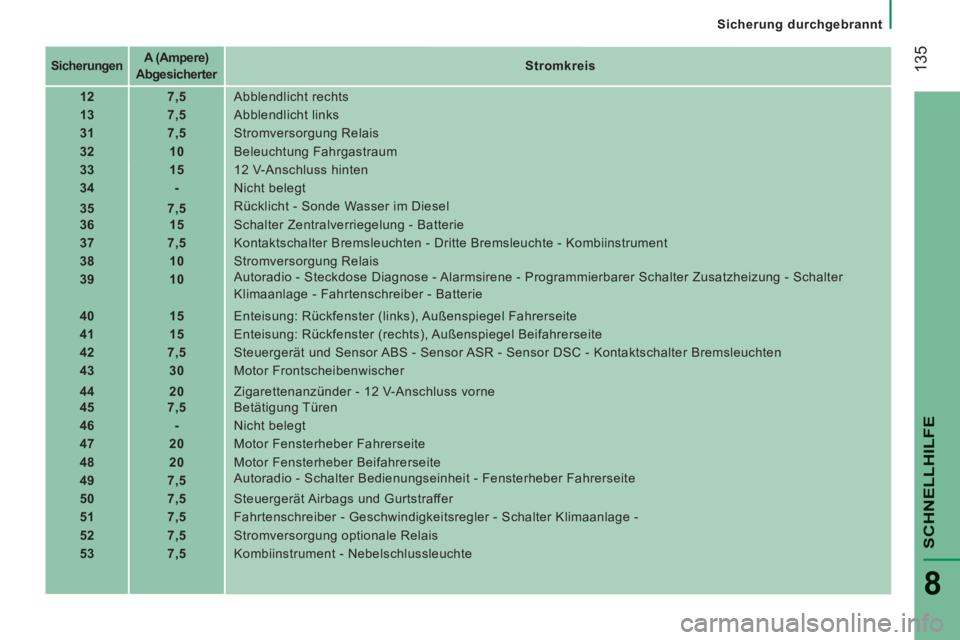

Sicherungen A (Ampere)
Abgesicherter Stromkreis

12 7,5 Abblendlicht rechts
13 7,5 Abblendlicht links
31 7,5 Stromversorgung Relais
32 10 Beleuchtung Fahrgastraum
33 15 12 V-Anschluss hinten
34 - Nicht belegt
35 7,5 Rücklicht - Sonde Wasser im Diesel
36 15 Schalter Zentralverriegelung - Batterie
37 7,5 Kontaktschalter Bremsleuchten - Dritte Bremsleuchte - Kombiinstrument
38 10 Stromversorgung Relais
39 10 Autoradio - Steckdose Diagnose - Alarmsirene - Programmierbarer Schalter Zusatzheizung - Schalter
Klimaanlage - Fahrtenschreiber - Batterie
40 15 Enteisung: Rückfenster (links), Außenspiegel Fahrerseite
41 15 Enteisung: Rückfenster (rechts), Außenspiegel Beifahrerseite
42 7,5 Steuergerät und Sensor ABS - Sensor ASR - Sensor DSC - Kontaktschalter Bremsleuchten
43 30 Motor Frontscheibenwischer
44 20 Zigarettenanzünder - 12 V-Anschluss vorne
45 7,5 Betätigung Türen
46 - Nicht belegt
47 20 Motor Fensterheber Fahrerseite
48 20 Motor Fensterheber Beifahrerseite
49 7, 5 Autoradio - Schalter Bedienungseinheit - Fensterheber Fahrerseite
50 7,5 Steuergerät Airbags und Gurtstraffer
51 7,5 Fahrtenschreiber - Geschwindigkeitsregler - Schalter Klimaanlage -
52 7,5 Stromversorgung optionale Relais
53 7,5 Kombiinstrument - Nebelschlussleuchte

Sicherung durchgebrannt
136
JUMPER-PAPIER_DE_CHAP08_AIDE RAPIDE_ED01-2014

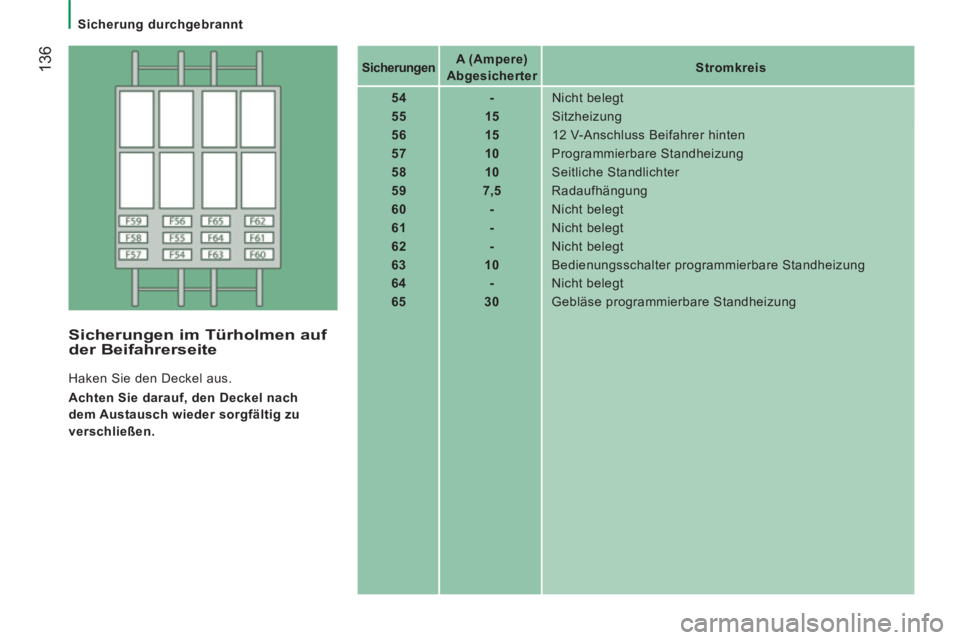

Sicherungen A (Ampere)
Abgesicherter Stromkreis

54 - Nicht belegt
55 15 Sitzheizung
56 15 12 V-Anschluss Beifahrer hinten
57 10 Programmierbare Standheizung
58 10 Seitliche Standlichter
59 7,5 Radaufhängung
60 - Nicht belegt
61 - Nicht belegt
62 - Nicht belegt
63 10 Bedienungsschalter programmierbare Standheizung
64 - Nicht belegt
65 30 Gebläse programmierbare Standheizung
Sicherungen im Türholmen auf der Beifahrerseite
Haken Sie den Deckel aus.
Achten Sie darauf, den Deckel nach
dem Austausch wieder sorgfältig zu
verschließen.

Sicherung durchgebrannt
137
SCHNELLHILFE
8
JUMPER-PAPIER_DE_CHAP08_AIDE RAPIDE_ED01-2014
Sicherungen im Motorraum
Entfernen Sie die Schrauben und kippen
Sie den Sicherungskasten, um an die
Sicherungen zu gelangen.
Sicherungen A (Ampere)
Abgesicherter Stromkreis

1 40 Stromversorgung Pumpe ABS
2 50 Steuergerät Vorglühen Diesel
3 30 Lenkzündschloss
4 20 Programmierbare Standheizung
5 20 Belüftung Fahrgastraum mit programmierbarer
Standheizung
6 40/60 Kühlerventilator Fahrgastraum maximale Geschwindigkeit
7 40/50 Kühlerventilator minimale Geschwindigkeit
8 40 Kühlerventilator Fahrgastraum
9 20 Pumpe Scheibenwaschanlage
10 15 Hupe
14 7,5 Scheinwerfer rechts
15 7,5 Scheinwerfer links
18 7,5 Motorsteuerung
19 7,5 Klimaanlagenkompressor
20 30 Pumpe Scheinwerferwaschanlage
21 15 Stromversorgung Kraftstoffpumpe
23 30 ABS Elektroventile
30 15 Nebelscheinwerfer

Glühlampe oder Lampe defekt
138
JUMPER-PAPIER_DE_CHAP08_AIDE RAPIDE_ED01-2014
Wenn Sie mit einer Hochdruckwäsche
hartnäckige Verschmutzungen beseitigen,
halten Sie den Hochdruckstrahl nicht unmittelbar auf
Scheinwerfer, Leuchten oder deren Ränder, damit der
Schutzlack und die Dichtung nicht beschädigt werden.

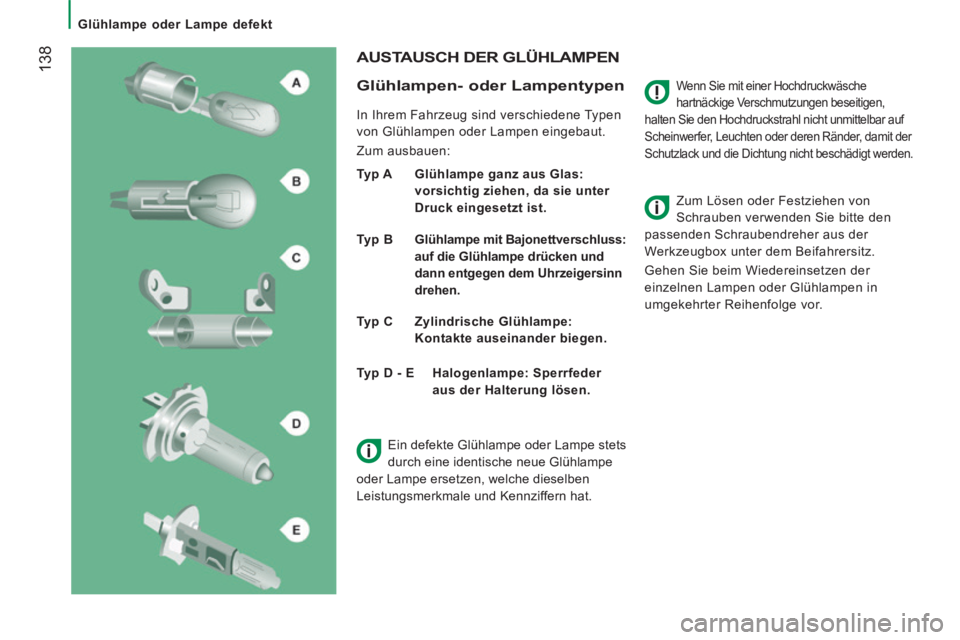

AUSTAUSCH DER GLÜHLAMPEN
Glühlampen- oder Lampentypen
In Ihrem Fahrzeug sind verschiedene Typen
von Glühlampen oder Lampen eingebaut.
Zum ausbauen:
Typ A Glühlampe ganz aus Glas: vorsichtig ziehen, da sie unter
Druck eingesetzt ist.
Typ B Glühlampe mit Bajonettverschluss: auf die Glühlampe drücken und
dann entgegen dem Uhrzeigersinn
drehen.
Typ C Zylindrische Glühlampe: Kontakte auseinander biegen. Zum Lösen oder Festziehen von
Schrauben verwenden Sie bitte den
passenden Schraubendreher aus der
Werkzeugbox unter dem Beifahrersitz.
Gehen Sie beim Wiedereinsetzen der
einzelnen Lampen oder Glühlampen in
umgekehrter Reihenfolge vor.
Typ D - E Halogenlampe: Sperrfeder aus der Halterung lösen.
Ein defekte Glühlampe oder Lampe stets
durch eine identische neue Glühlampe
oder Lampe ersetzen, welche dieselben
Leistungsmerkmale und Kennziffern hat.
