CITROEN JUMPER 2015 Betriebsanleitungen (in German)

Glühlampe oder Lampe defekt
139
SCHNELLHILFE
8
JUMPER-PAPIER_DE_CHAP08_AIDE RAPIDE_ED01-2014

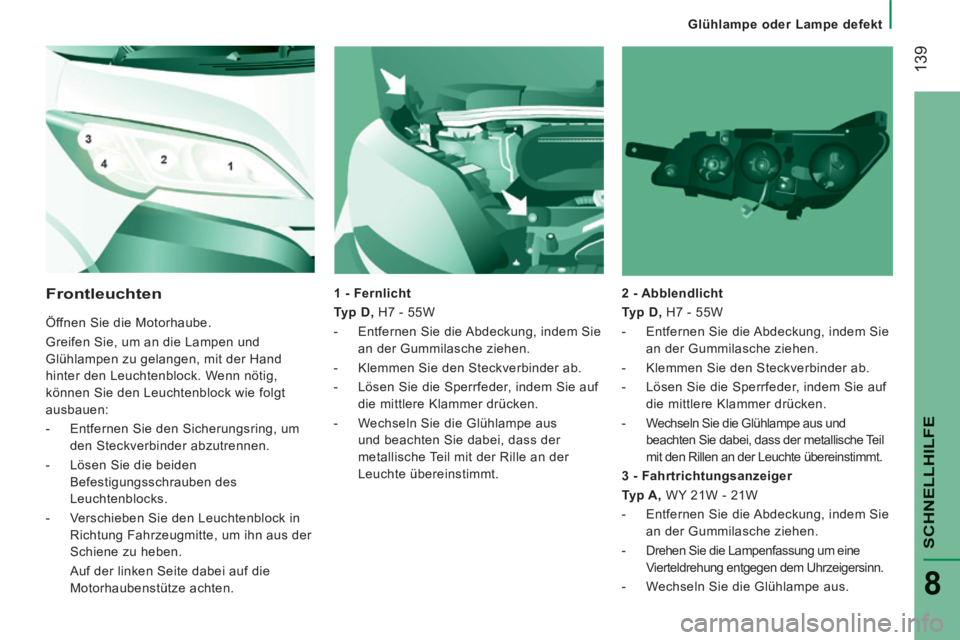

1 - Fernlicht
Typ D , H7 - 55W
- Entfernen Sie die Abdeckung, indem Sie an der Gummilasche ziehen.
- Klemmen Sie den Steckverbinder ab.
- Lösen Sie die Sperrfeder, indem Sie auf die mittlere Klammer drücken.
- Wechseln Sie die Glühlampe aus und beachten Sie dabei, dass der
metallische Teil mit der Rille an der
Leuchte übereinstimmt. 2 - Abblendlicht
Typ D
, H7 - 55W
- Entfernen Sie die Abdeckung, indem Sie an der Gummilasche ziehen.
- Klemmen Sie den Steckverbinder ab.
- Lösen Sie die Sperrfeder, indem Sie auf die mittlere Klammer drücken.
- Wechseln Sie die Glühlampe aus und beachten Sie dabei, dass der metallische Teil
mit den Rillen an der Leuchte übereinstimmt. Frontleuchten
Öffnen Sie die Motorhaube.
Greifen Sie, um an die Lampen und
Glühlampen zu gelangen, mit der Hand
hinter den Leuchtenblock. Wenn nötig,
können Sie den Leuchtenblock wie folgt
ausbauen:
- Entfernen Sie den Sicherungsring, um den Steckverbinder abzutrennen.
- Lösen Sie die beiden Befestigungsschrauben des
Leuchtenblocks.
- Verschieben Sie den Leuchtenblock in Richtung Fahrzeugmitte, um ihn aus der
Schiene zu heben.
Auf der linken Seite dabei auf die Motorhaubenstütze achten. 3 - Fahrtrichtungsanzeiger
Typ A
, WY 21W - 21W
- Entfernen Sie die Abdeckung, indem Sie an der Gummilasche ziehen.
- Drehen Sie die Lampenfassung um eine Vierteldrehung entgegen dem Uhrzeigersinn.
- Wechseln Sie die Glühlampe aus.

Glühlampe oder Lampe defekt
140
JUMPER-PAPIER_DE_CHAP08_AIDE RAPIDE_ED01-2014

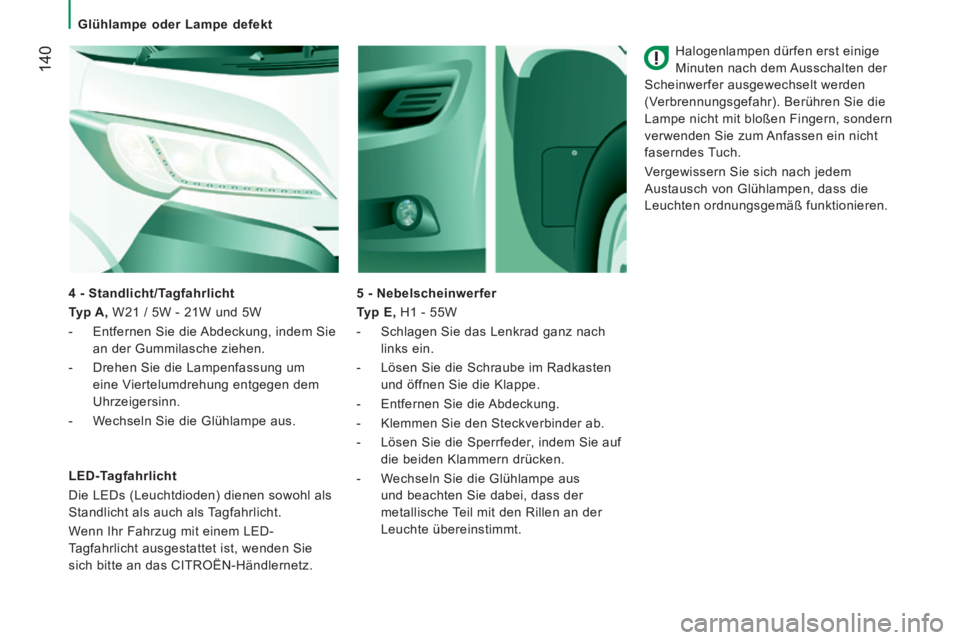

Halogenlampen dürfen erst einige
Minuten nach dem Ausschalten der
Scheinwerfer ausgewechselt werden
(Verbrennungsgefahr). Berühren Sie die
Lampe nicht mit bloßen Fingern, sondern
verwenden Sie zum Anfassen ein nicht
faserndes Tuch.
Vergewissern Sie sich nach jedem
Austausch von Glühlampen, dass die
Leuchten ordnungsgemäß funktionieren.
5 - Nebelscheinwerfer
Typ E , H1 - 55W
- Schlagen Sie das Lenkrad ganz nach links ein.
- Lösen Sie die Schraube im Radkasten und öffnen Sie die Klappe.
- Entfernen Sie die Abdeckung.
- Klemmen Sie den Steckverbinder ab.
- Lösen Sie die Sperrfeder, indem Sie auf die beiden Klammern drücken.
- Wechseln Sie die Glühlampe aus und beachten Sie dabei, dass der
metallische Teil mit den Rillen an der
Leuchte übereinstimmt.
LED-Tagfahrlicht
Die LEDs (Leuchtdioden) dienen sowohl als
Standlicht als auch als Tagfahrlicht.
Wenn Ihr Fahrzug mit einem LED-
Tagfahrlicht ausgestattet ist, wenden Sie
sich bitte an das CITROËN-Händlernetz. 4 - Standlicht/Tagfahrlicht
Typ A
, W21 / 5W - 21W und 5W
- Entfernen Sie die Abdeckung, indem Sie an der Gummilasche ziehen.
- Drehen Sie die Lampenfassung um eine Viertelumdrehung entgegen dem
Uhrzeigersinn.
- Wechseln Sie die Glühlampe aus.

Glühlampe oder Lampe defekt
141
SCHNELLHILFE
8
JUMPER-PAPIER_DE_CHAP08_AIDE RAPIDE_ED01-2014
Deckenleuchten
Typ C , 12V 10W - 10W
- Drücken Sie auf den mit dem Pfeil gekennzeichneten Punkt und ziehen Sie
die Deckenleuchte heraus.
- Öffnen Sie die Schutzkappe.
- Wechseln Sie die Glühlampe, indem Sie die beiden Kontakte auseinander
biegen.
- Vergewissern Sie sich, dass die neuen Glühlampen richtig zwischen den beiden
Kontakten einrasten.
- Schließen Sie die Schutzkappe.
- Setzen Sie die Deckenleuchte in die Halterung ein und vergewissern Sie
sich, dass sie richtig eingerastet ist.
Seitliche Standleuchten
Typ A, W5W - 5W
- Wenn Ihr Fahrzeug damit ausgestattet ist, (Kastenwagen Typ L4), lösen Sie die
beiden Befestigungsschrauben.
- Ziehen Sie die an der Lampenfassung, um sie aus den Zapfen zu lösen.
- Ziehen Sie die Glühlampe heraus und ersetzen Sie sie.
Seitlicher Zusatzblinker
Typ A , W16WF - 16W
- Verstellen Sie den Rückspiegel, um an die Schrauben zu gelangen.
- Lösen Sie die beiden Befestigungsschrauben.
- Ziehen Sie an der Lampenfassung, um die Zapfen zu lösen.
- Ziehen Sie die Glühlampe heraus und ersetzen Sie sie. Vorne / Hinten

Glühlampe oder Lampe defekt
142
JUMPER-PAPIER_DE_CHAP08_AIDE RAPIDE_ED01-2014

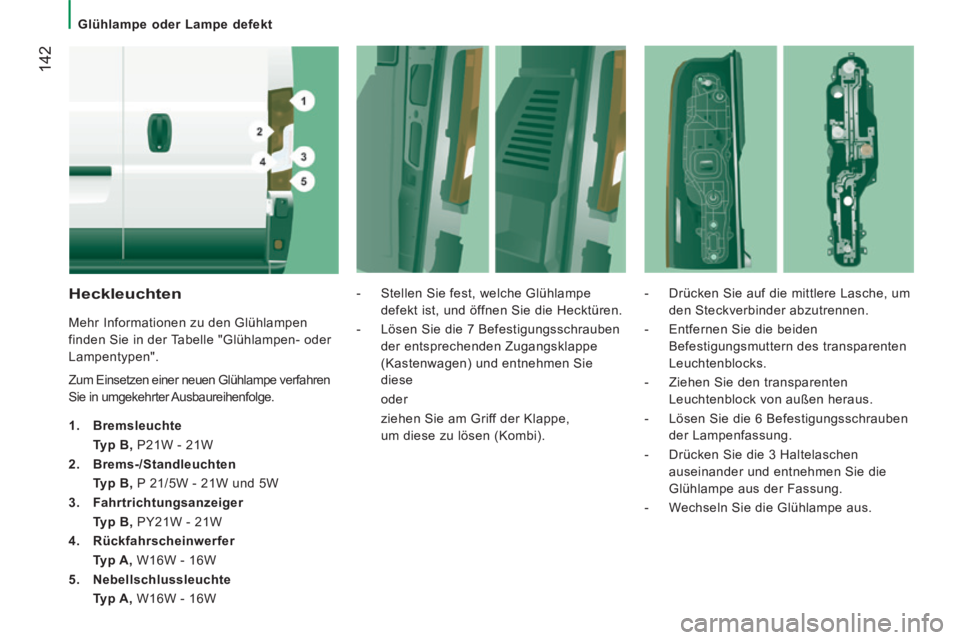

Heckleuchten
Mehr Informationen zu den Glühlampen
finden Sie in der Tabelle "Glühlampen- oder
Lampentypen".
Zum Einsetzen einer neuen Glühlampe verfahren
Sie in umgekehrter Ausbaureihenfolge.
1. Bremsleuchte
Typ B, P21W - 21W
2. Brems-/Standleuchten
Typ B, P 21/5W - 21W und 5W
3. Fahrtrichtungsanzeiger
Typ B, PY21W - 21W
4. Rückfahrscheinwerfer
Typ A, W16W - 16W
5. Nebellschlussleuchte
Typ A, W16W - 16W - Stellen Sie fest, welche Glühlampe
defekt ist, und öffnen Sie die Hecktüren.
- Lösen Sie die 7 Befestigungsschrauben der entsprechenden Zugangsklappe
(Kastenwagen) und entnehmen Sie
diese
oder
ziehen Sie am Griff der Klappe, um diese zu lösen (Kombi). - Drücken Sie auf die mittlere Lasche, um
den Steckverbinder abzutrennen.
- Entfernen Sie die beiden Befestigungsmuttern des transparenten
Leuchtenblocks.
- Ziehen Sie den transparenten Leuchtenblock von außen heraus.
- Lösen Sie die 6 Befestigungsschrauben der Lampenfassung.
- Drücken Sie die 3 Haltelaschen auseinander und entnehmen Sie die
Glühlampe aus der Fassung.
- Wechseln Sie die Glühlampe aus.

Glühlampe oder Lampe defekt
143
SCHNELLHILFE
8
JUMPER-PAPIER_DE_CHAP08_AIDE RAPIDE_ED01-2014

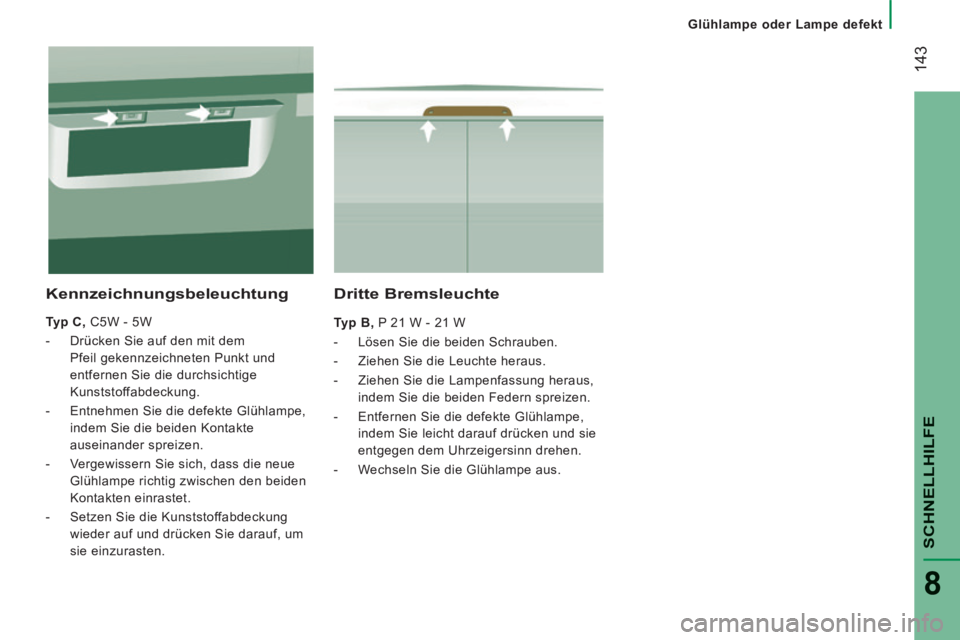

Dritte Bremsleuchte
Typ B , P 21 W - 21 W
- Lösen Sie die beiden Schrauben.
- Ziehen Sie die Leuchte heraus.
- Ziehen Sie die Lampenfassung heraus, indem Sie die beiden Federn spreizen.
- Entfernen Sie die defekte Glühlampe, indem Sie leicht darauf drücken und sie
entgegen dem Uhrzeigersinn drehen.
- Wechseln Sie die Glühlampe aus.
Kennzeichnungsbeleuchtung
Typ C, C5W - 5W
- Drücken Sie auf den mit dem Pfeil gekennzeichneten Punkt und
entfernen Sie die durchsichtige
Kunststoffabdeckung.
- Entnehmen Sie die defekte Glühlampe, indem Sie die beiden Kontakte
auseinander spreizen.
- Vergewissern Sie sich, dass die neue Glühlampe richtig zwischen den beiden
Kontakten einrastet.
- Setzen Sie die Kunststoffabdeckung wieder auf und drücken Sie darauf, um
sie einzurasten.

Scheibenwischerblatt auswechseln
144
JUMPER-PAPIER_DE_CHAP08_AIDE RAPIDE_ED01-2014

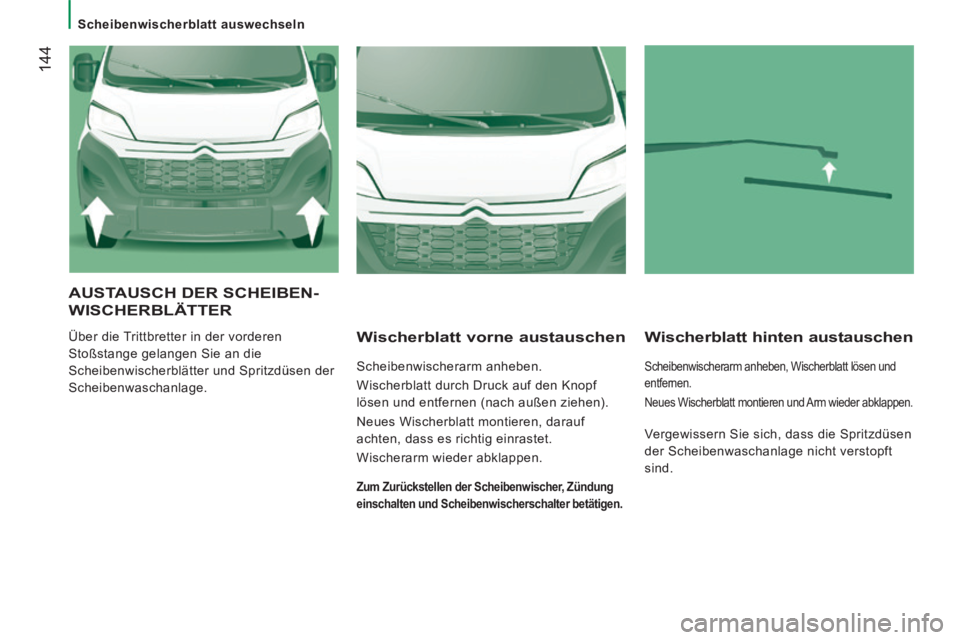

AUSTAUSCH DER SCHEIBEN-
WISCHERBLÄTTER
Über die Trittbretter in der vorderen
Stoßstange gelangen Sie an die
Scheibenwischerblätter und Spritzdüsen der
Scheibenwaschanlage. Wischerblatt vorne austauschen
Scheibenwischerarm anheben.
Wischerblatt durch Druck auf den Knopf
lösen und entfernen (nach außen ziehen).
Neues Wischerblatt montieren, darauf
achten, dass es richtig einrastet.
Wischerarm wieder abklappen.
Wischerblatt hinten austauschen
Scheibenwischerarm anheben, Wischerblatt lösen und
entfernen.
Neues Wischerblatt montieren und Arm wieder abklappen.
Zum Zurückstellen der Scheibenwischer, Zündung
einschalten und Scheibenwischerschalter betätigen.
Vergewissern Sie sich, dass die Spritzdüsen
der Scheibenwaschanlage nicht verstopft
sind.

Reifenpanne
145
SCHNELLHILFE
8
JUMPER-PAPIER_DE_CHAP08_AIDE RAPIDE_ED01-2014

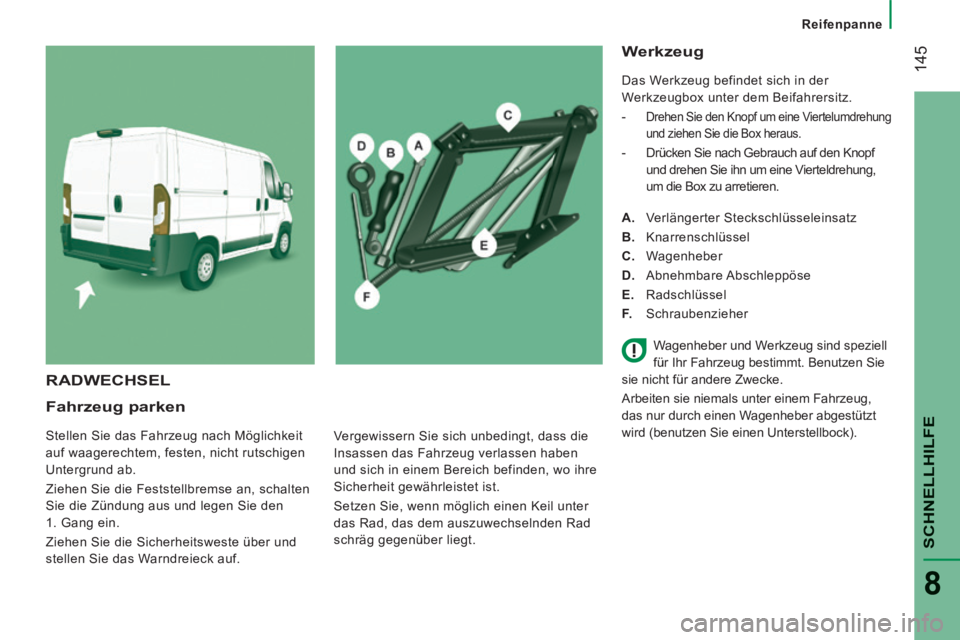

Fahrzeug parken
Stellen Sie das Fahrzeug nach Möglichkeit
auf waagerechtem, festen, nicht rutschigen
Untergrund ab.
Ziehen Sie die Feststellbremse an, schalten
Sie die Zündung aus und legen Sie den
1. Gang ein.
Ziehen Sie die Sicherheitsweste über und
stellen Sie das Warndreieck auf.
Werkzeug
Das Werkzeug befindet sich in der
Werkzeugbox unter dem Beifahrersitz.
-
Drehen Sie den Knopf um eine Viertelumdrehung
und ziehen Sie die Box heraus.
- Drücken Sie nach Gebrauch auf den Knopf und drehen Sie ihn um eine Vierteldrehung,
um die Box zu arretieren.
A. Verlängerter Steckschlüsseleinsatz
B. Knarrenschlüssel
C. Wagenheber
D. Abnehmbare Abschleppöse
E. Radschlüssel
F. Schraubenzieher
RADWECHSEL
Vergewissern Sie sich unbedingt, dass die
Insassen das Fahrzeug verlassen haben
und sich in einem Bereich befinden, wo ihre
Sicherheit gewährleistet ist.
Setzen Sie, wenn möglich einen Keil unter
das Rad, das dem auszuwechselnden Rad
schräg gegenüber liegt. Wagenheber und Werkzeug sind speziell
für Ihr Fahrzeug bestimmt. Benutzen Sie
sie nicht für andere Zwecke.
Arbeiten sie niemals unter einem Fahrzeug,
das nur durch einen Wagenheber abgestützt
wird (benutzen Sie einen Unterstellbock).

Reifenpanne
146
JUMPER-PAPIER_DE_CHAP08_AIDE RAPIDE_ED01-2014

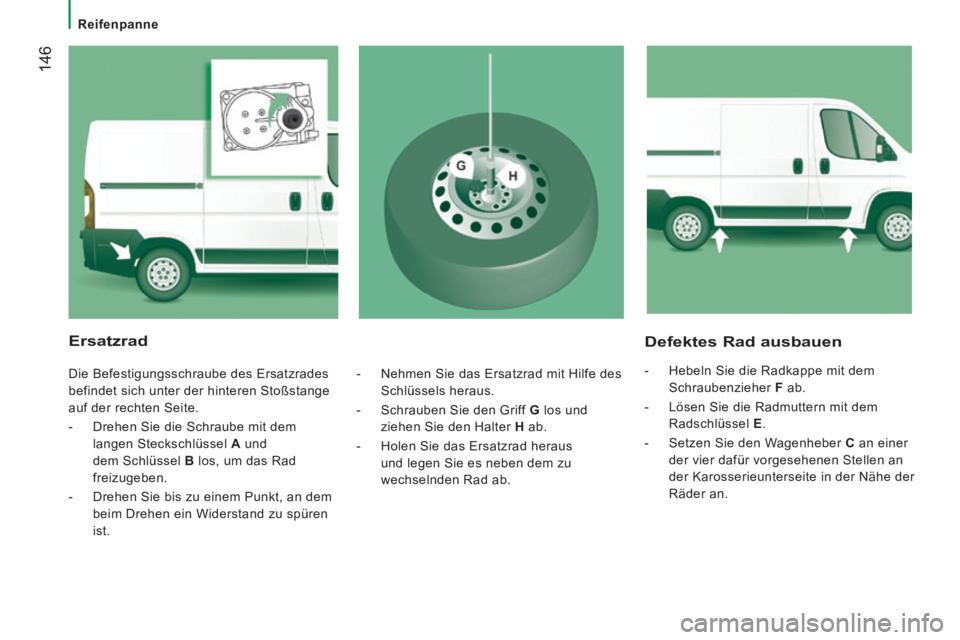

Defektes Rad ausbauen
- Hebeln Sie die Radkappe mit dem Schraubenzieher F ab.
- Lösen Sie die Radmuttern mit dem Radschlüssel E .
- Setzen Sie den Wagenheber C an einer
der vier dafür vorgesehenen Stellen an
der Karosserieunterseite in der Nähe der
Räder an.
Ersatzrad
Die Befestigungsschraube des Ersatzrades
befindet sich unter der hinteren Stoßstange
auf der rechten Seite.
- Drehen Sie die Schraube mit dem langen Steckschlüssel A und
dem Schlüssel B los, um das Rad
freizugeben.
- Drehen Sie bis zu einem Punkt, an dem beim Drehen ein Widerstand zu spüren
ist. - Nehmen Sie das Ersatzrad mit Hilfe des
Schlüssels heraus.
- Schrauben Sie den Griff G los und
ziehen Sie den Halter H ab.
- Holen Sie das Ersatzrad heraus und legen Sie es neben dem zu
wechselnden Rad ab.

Reifenpanne
147
SCHNELLHILFE
8
JUMPER-PAPIER_DE_CHAP08_AIDE RAPIDE_ED01-2014

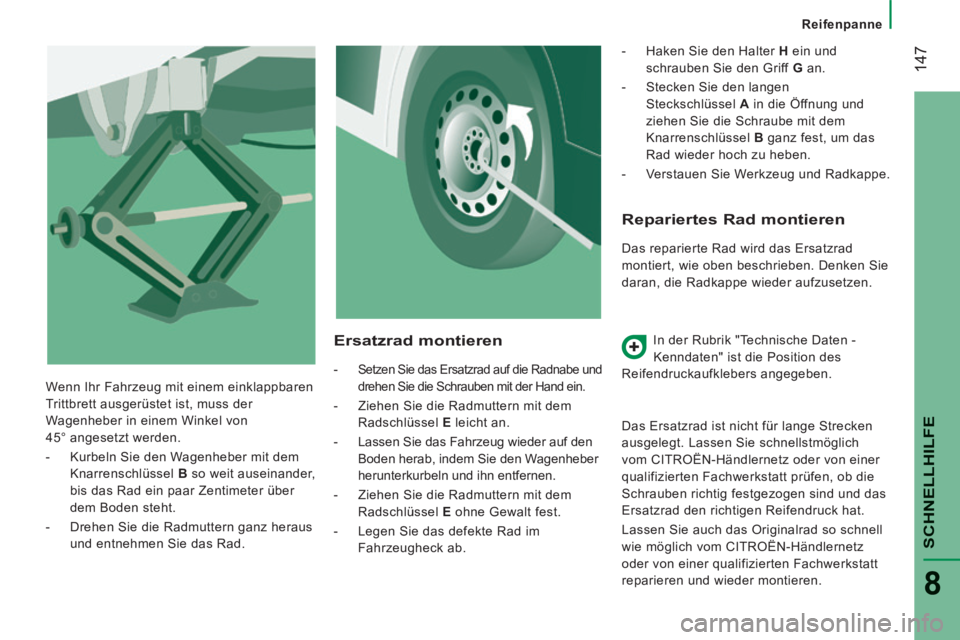

Repariertes Rad montieren
Das reparierte Rad wird das Ersatzrad
montiert, wie oben beschrieben. Denken Sie
daran, die Radkappe wieder aufzusetzen. In der Rubrik "Technische Daten -
Kenndaten" ist die Position des
Reifendruckaufklebers angegeben.
Das Ersatzrad ist nicht für lange Strecken
ausgelegt. Lassen Sie schnellstmöglich
vom CITROËN-Händlernetz oder von einer
qualifizierten Fachwerkstatt prüfen, ob die
Schrauben richtig festgezogen sind und das
Ersatzrad den richtigen Reifendruck hat.
Lassen Sie auch das Originalrad so schnell
wie möglich vom CITROËN-Händlernetz
oder von einer qualifizierten Fachwerkstatt
reparieren und wieder montieren.
Ersatzrad montieren
- Setzen Sie das Ersatzrad auf die Radnabe und
drehen Sie die Schrauben mit der Hand ein.
- Ziehen Sie die Radmuttern mit dem Radschlüssel E leicht an.
- Lassen Sie das Fahrzeug wieder auf den Boden herab, indem Sie den Wagenheber
herunterkurbeln und ihn entfernen.
- Ziehen Sie die Radmuttern mit dem Radschlüssel E ohne Gewalt fest.
- Legen Sie das defekte Rad im Fahrzeugheck ab. - Haken Sie den Halter
H ein und
schrauben Sie den Griff G an.
- Stecken Sie den langen Steckschlüssel A in die Öffnung und
ziehen Sie die Schraube mit dem
Knarrenschlüssel B ganz fest, um das
Rad wieder hoch zu heben.
- Verstauen Sie Werkzeug und Radkappe.
Wenn Ihr Fahrzeug mit einem einklappbaren
Trittbrett ausgerüstet ist, muss der
Wagenheber in einem Winkel von
45° angesetzt werden.
- Kurbeln Sie den Wagenheber mit dem Knarrenschlüssel B so weit auseinander,
bis das Rad ein paar Zentimeter über
dem Boden steht.
- Drehen Sie die Radmuttern ganz heraus und entnehmen Sie das Rad.

Reifenpanne
148
JUMPER-PAPIER_DE_CHAP08_AIDE RAPIDE_ED01-2014

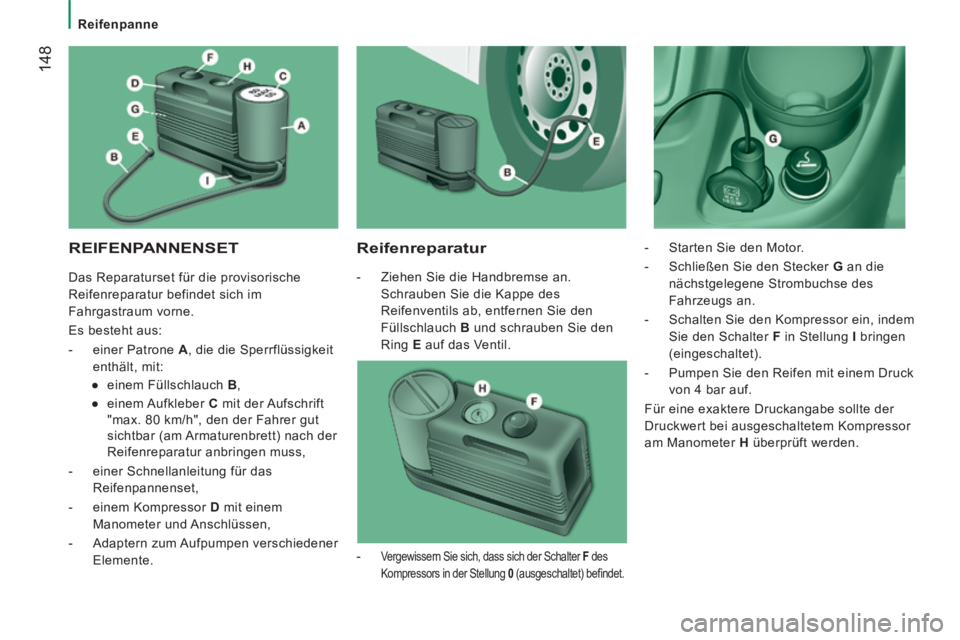

REIFENPANNENSET Reifenreparatur
- Ziehen Sie die Handbremse an. Schrauben Sie die Kappe des
Reifenventils ab, entfernen Sie den
Füllschlauch B und schrauben Sie den
Ring E auf das Ventil. - Starten Sie den Motor.
- Schließen Sie den Stecker
G an die
nächstgelegene Strombuchse des
Fahrzeugs an.
- Schalten Sie den Kompressor ein, indem Sie den Schalter F in Stellung I bringen
(eingeschaltet).
- Pumpen Sie den Reifen mit einem Druck von 4 bar auf.
Für eine exaktere Druckangabe sollte der
Druckwert bei ausgeschaltetem Kompressor
am Manometer H überprüft werden.
-
Vergewissern Sie sich, dass sich der Schalter F des
Kompressors in der Stellung 0 (ausgeschaltet) befi ndet.
Das Reparaturset für die provisorische
Reifenreparatur befindet sich im
Fahrgastraum vorne.
Es besteht aus:
- einer Patrone A , die die Sperrflüssigkeit
enthält, mit:
● einem Füllschlauch B ,
● einem Aufkleber C mit der Aufschrift
"max. 80 km/h", den der Fahrer gut
sichtbar (am Armaturenbrett) nach der
Reifenreparatur anbringen muss,
- einer Schnellanleitung für das Reifenpannenset,
- einem Kompressor D mit einem
Manometer und Anschlüssen,
- Adaptern zum Aufpumpen verschiedener Elemente.
