Montage der Kupplungskugel
Entfernen Sie den Schutzverschluss der
Befestigungshalterung unter der hinteren
Stoßstange.Führen Sie das Ende der Kupplungskugel 4

in die

Halterung 1 ein und schieben Sie es nach oben;
die Verriegelung erfolgt dann automatisch. Überprüfen Sie, dass der Mechanismus richtig
verriegelt ist (Position A
).
Schließen Sie das Schloss 6 mit Hilfe des
Schlüssels.
Das Rad 5

macht eine V
ierteldrehung entgegen
dem Uhrzeigersinn; achten Sie darauf, dass Ihre
Hand nicht in der Nähe ist. Entfernen Sie immer den Schlüssel. Der Schlüssel
kann nicht abgezogen werden, wenn das Schloss
offen ist.
Befestigen Sie die Kappe auf dem Schloss.
SCHNELLHILFE
8

Transportlösungen
180
Jumper_de_Chap08_Aide-Rapide_ed01-2016
Demontage der Kupplungskugel
Entfernen Sie den Stecker des Anhängers aus der
Steckdose 2

der Halterung.
Lösen Sie das verbundene Kabel des

Anhängers
aus der Sicherheitsöse 3

der Halterung.
Lösen Sie den

Anhänger aus der Kupplungskugel.
Bringen Sie die Schutzabdeckung wieder auf der
Kupplungskugel an.
Entfernen Sie die Schutzabdeckung der
Kupplungskugel.
Befestigen Sie den Anhänger auf der
Kupplungskugel.
Befestigen Sie das verbundene Kabel des
Anhängers an der Sicherheitsöse 3

der Halterung.
Schließen Sie den Stecker der

Anhängers an der
Steckdose 2

der Halterung an. Entfernen Sie die Kappe des Schlosses und


drücken Sie sie auf den Schlüsselkopf.
Stecken Sie den Schlüssel in das Schloss 6 .
Öffnen Sie das Schloss mit Hilfe des Schlüssels.

181
Transportlösungen
Jumper_de_Chap08_Aide-Rapide_ed01-2016

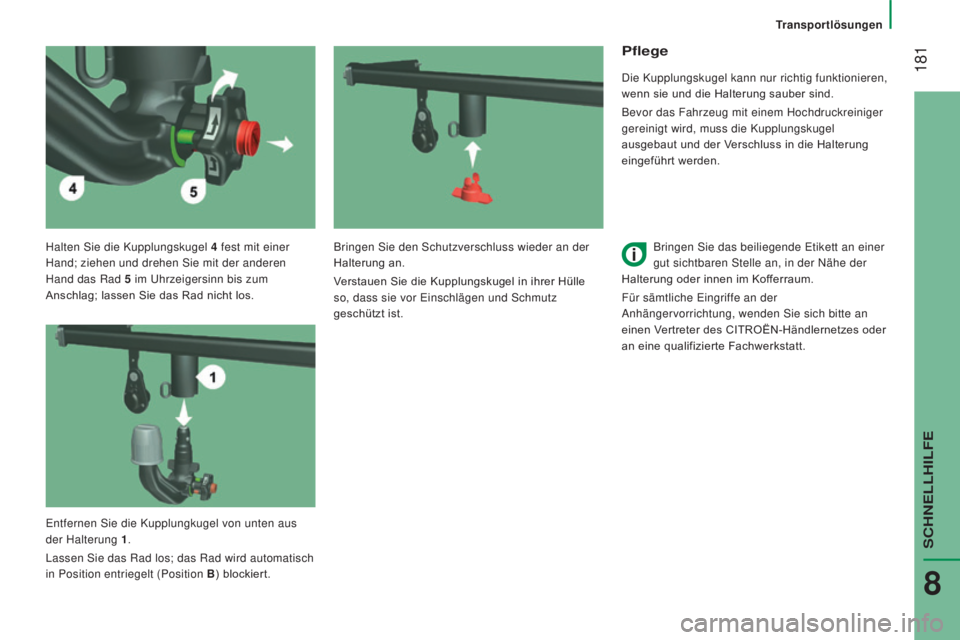

Halten Sie die Kupplungskugel 4 fest mit einer
Hand; ziehen und drehen Sie mit der anderen
Hand das Rad 5

im Uhrzeigersinn bis zum

Anschlag; lassen Sie das Rad nicht los.
Pflege
Die Kupplungskugel kann nur richtig funktionieren,
wenn sie und die Halterung sauber sind.
Bevor das Fahrzeug mit einem Hochdruckreiniger
gereinigt wird, muss die Kupplungskugel
ausgebaut und der Verschluss in die Halterung
eingeführt werden.
Bringen Sie das beiliegende Etikett an einer
gut sichtbaren Stelle an, in der Nähe der
Halterung oder innen im Kofferraum.
Für sämtliche Eingriffe an der
Anhängervorrichtung, wenden Sie sich bitte an
einen Vertreter des CITROËN-Händlernetzes oder
an eine qualifizierte Fachwerkstatt.
Bringen Sie den Schutzverschluss wieder an der
Halterung an.
Verstauen Sie die Kupplungskugel in ihrer Hülle
so, dass sie vor Einschlägen und Schmutz
geschützt ist.
Entfernen Sie die Kupplungkugel von unten aus
der Halterung 1 .
Lassen Sie das Rad los; das Rad wird automatisch
in Position entriegelt (Position B ) blockiert.
SCHNELLHILFE
8

182
Jumper_de_Chap08_Aide-Rapide_ed01-2016
ETIKETTENGLOSSAR
Diese Rubrik fast alle Texte zusammen, die auf den in Ihrem Fahrzeug vorhandenen Etiketten aufgeführ
sind.Im Motorraum
A
Originallack
Farbe
Code
Lack
B
AUSSCHLIESSLICH ZUR PANNENHILFE
C
GEFAHR
AUTOMATISCHER MOTORSTART. DEN
SCHLÜSSEL AUS DEM ZÜNDSCHLOSS
NEHMEN, WENN DIE MOTORHAUBE OFFEN IST.
Für die Kenndatenetiketten, siehe Rubrik "Technische Daten".
Vorsichtsmaßnahmen ...

183
Vorsichtsmaßnahmen ...
Jumper_de_Chap08_Aide-Rapide_ed01-2016
D
1
- ACHTUNG
ORIGINALSCHMIERMITTEL UND -FLÜSSIGKEITEN
Motoröl Getriebe
Kühler Bremsen
Scheibenwischer Servolenkung
SIEHE WARTUNGSHEFT AUGEN SCHÜTZEN
2

- SICHERHEIT
Die Nutzung von Originalersatzteilen, -flüssigkeiten und Schmiermitte\
l sowie die Einhaltung des
Wartungsplans garantieren im Laufe der Zeit die Zuverlässigkeit und di\
e Sicherheit Ihres Fahrzeugs wie
im Originalzustand.
3

- GEFAHR
FÜR KINDER UNZUGÄNGLICH AUFZUBEWAHREN NICHT IN DIE NÄHE VON
OFFENEM FEUER BRINGEN NICHT BERÜHREN
DEN VERSCHLUSS NICHT ABNEHMEN, WENN DER MOTOR HEISS IST. EXPLOSION
KORROSIVE FLÜSSIGKEIT
KANN AUTOMATISCH STARTEN, AUCH BEI AUSGESCHALTETEM MOTOR. NICHT ÖFFNEN GAS STEHT
UNTER HOHEM DRUCK.
AUTOMATISCHES STARTEN DES MOTORS. ENTFERNEN SIE DEN SCHLÜSSEL AUS DER ZÜNDUNG, WENN DIE MOTORHAUBE OFFEN IST. HOCHSPANNUNG
SCHNELLHILFE
8

184
Jumper_de_Chap08_Aide-Rapide_ed01-2016
In der Tankklappe
ACHTUNG - LANGSAM ENTFERNEN.
DIE KRAFTSTOFFDÄMPFE KÖNNEN
VERLETZUNGEN HERVORRUFEN.
Auf der Rückbank
A
Schieben Sie die Rückenlehne, bevor Sie sie
umklappen.
B
ZUM ÖFFNEN ZIEHEN.
C
ZIEHEN SIE AN HEBEL 1, UM (DIE
RÜCKENLEHNE TEILWEISE) ZU KIPPEN.
ZIEHEN SIE AN HEBEL 2 , UM (DIE
RÜCKENLEHNE VOLLSTÄNDIG)
UMZUKLAPPEN. D
NICHT HINTER DEM UMGEKLAPPTEN SITZ
ODER MIT GEPÄCK AUF DER ERSTEN REIHE
FAHREN.
E
ZUM EINKLAPPEN ZIEHEN.
Vorsichtsmaßnahmen ...

185
Vorsichtsmaßnahmen ...
Jumper_de_Chap08_Aide-Rapide_ed01-2016
SCHNELLHILFE
8

186
Jumper_de_Chap09_Caracteristiques-Techniques_ed01-2016
Fahrzeugabmessungen

187
Fahrzeugabmessungen
Jumper_de_Chap09_Caracteristiques-Techniques_ed01-2016
ABMESSUNGENDie Abmessungen sind in Millimetern angegeben.
Ihr Fahrzeug ist in 4 Längen (L1..) und 3 Höhen (H1..) erhältlich. Die Abmessungen entnehmen Sie bitte den folgenden Tabellen:
KASTENWAGEN
L1 L2L3L4
H1 H2 H1 H2 H2 H3 H2 H3
L Länge über alles 4
9635
4135
9986
363
H Höhe über alles 2
254 2 522 2 254 2 522 2 522 2 760 2 522 2 760
A Radstand 3
0003
4504
035
B Vorderachsüberhang 948
C Hinterachsüberhang 1
0151
380
D Breite (mit/ohne Rückspiegel) 2
508 / 2 050
E Spurweite vorne 1
810
F Spurweite hinten 1
790
G Höhe der Ladeschwelle 535
bis 565
I Ladeflächenlänge innen 2
6703
1203
7054
070
J Maximale Ladehöhe innen 1
6621
9321
6621
932 1 9322
1721
9322
172
K Maximale Innenbreite 1
870
M Maximale Innenbreite zwischen den Radkästen 1
422
Ladevolumen (m
3) 89,5 10 11,5 13 15 15 17
9
TECHNISCHE DATEN

188
Jumper_de_Chap09_Caracteristiques-Techniques_ed01-2016
HECKTÜREN
L1 L2L3L4
H1 H2 H1 H2 H2 H3 H2 H3
N Nutzhöhe der Hecktüren 1

520 1

790 1

520 1

790 1 7902
0301
7902
030
O Nutzbreite der Hecktüren 1
562
Fahrzeugabmessungen
