49

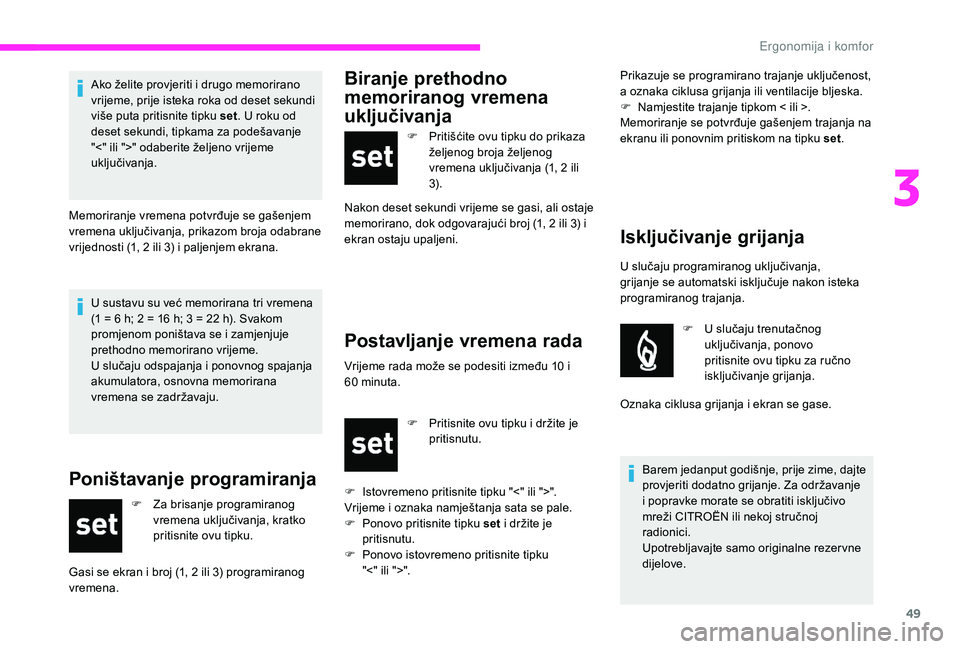

U sustavu su već memorirana tri vremena
(1 = 6 h; 2 = 16 h; 3 = 22 h). Svakom
promjenom poništava se i
zamjenjuje
prethodno memorirano vrijeme.
U slučaju odspajanja i
ponovnog spajanja
akumulatora, osnovna memorirana
vremena se zadržavaju.
Poništavanje programiranja
F Za brisanje programiranog vremena uključivanja, kratko
pritisnite ovu tipku.
Gasi se ekran i
broj (1, 2 ili 3) programiranog
vremena.
Biranje prethodno
memoriranog vremena
uključivanja
F Pritišćite ovu tipku do prikaza željenog broja željenog
vremena uključivanja (1, 2
ili
3).
Nakon deset sekundi vrijeme se gasi, ali ostaje
memorirano, dok odgovarajući broj (1, 2
ili 3) i
ekran ostaju upaljeni.
Postavljanje vremena rada
Vrijeme rada može se podesiti između 10 i
6 0 minuta.
F

P
ritisnite ovu tipku i držite je
pritisnutu. Prikazuje se programirano trajanje uključenost,
a oznaka ciklusa grijanja ili ventilacije bljeska.
F

N
amjestite trajanje tipkom < ili >.
Memoriranje se potvrđuje gašenjem trajanja na
ekranu ili ponovnim pritiskom na tipku set .
U slučaju programiranog uključivanja,
grijanje se automatski isključuje nakon isteka
programiranog trajanja. F
U s
lučaju trenutačnog
uključivanja, ponovo
pritisnite ovu tipku za ručno
isključivanje grijanja.
Oznaka ciklusa grijanja i
ekran se gase.
Barem jedanput godišnje, prije zime, dajte
provjeriti dodatno grijanje. Za održavanje
i
popravke morate se obratiti isključivo
mreži CITROËN ili nekoj stručnoj
radionici.
Upotrebljavajte samo originalne rezer vne
dijelove.
Isključivanje grijanja
Ako želite provjeriti i drugo memorirano
v rijeme, prije isteka roka od deset sekundi
više puta pritisnite tipku set . U roku od
deset sekundi, tipkama za podešavanje
"<" ili ">" odaberite željeno vrijeme
uključivanja.
Memoriranje vremena potvrđuje se gašenjem
vremena uključivanja, prikazom broja odabrane
vrijednosti (1, 2
ili 3) i paljenjem ekrana.
F

I
stovremeno pritisnite tipku "<" ili ">".
Vrijeme i
oznaka namještanja sata se pale.
F

P
onovo pritisnite tipku set i
držite je
pritisnutu.
F

P
onovo istovremeno pritisnite tipku
"<" ili ">".
3
Ergonomija i komfor

50

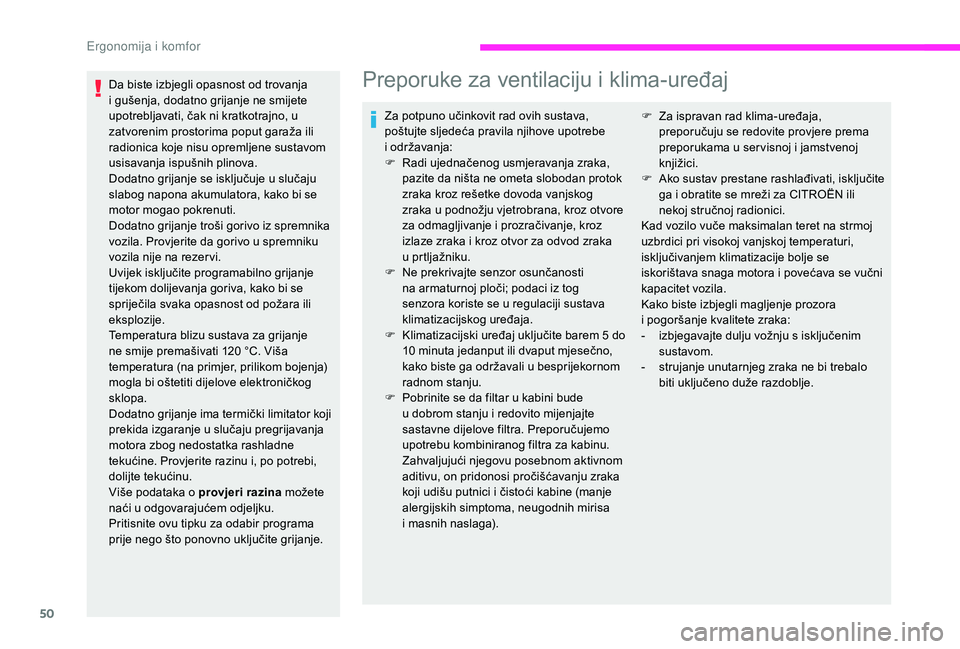

Da biste izbjegli opasnost od trovanja
i gušenja, dodatno grijanje ne smijete
upotrebljavati, čak ni kratkotrajno, u
zatvorenim prostorima poput garaža ili
radionica koje nisu opremljene sustavom
usisavanja ispušnih plinova.
Dodatno grijanje se isključuje u
slučaju
slabog napona akumulatora, kako bi se
motor mogao pokrenuti.
Dodatno grijanje troši gorivo iz spremnika
vozila. Provjerite da gorivo u
spremniku
vozila nije na rezer vi.
Uvijek isključite programabilno grijanje
tijekom dolijevanja goriva, kako bi se
spriječila svaka opasnost od požara ili
eksplozije.
Temperatura blizu sustava za grijanje
ne smije premašivati 120
°C. Viša
temperatura (na primjer, prilikom bojenja)
mogla bi oštetiti dijelove elektroničkog
sklopa.
Dodatno grijanje ima termički limitator koji
prekida izgaranje u
slučaju pregrijavanja
motora zbog nedostatka rashladne
tekućine. Provjerite razinu i, po potrebi,
dolijte tekućinu.
Više podataka o
provjeri razina možete
naći u
odgovarajućem odjeljku.
Pritisnite ovu tipku za odabir programa
prije nego što ponovno uključite grijanje.Preporuke za ventilaciju i klima-uređaj
Za potpuno učinkovit rad ovih sustava,
poštujte sljedeća pravila njihove upotrebe
i
održavanja:
F

R
adi ujednačenog usmjeravanja zraka,
pazite da ništa ne ometa slobodan protok
zraka kroz rešetke dovoda vanjskog
zraka u
podnožju vjetrobrana, kroz otvore
za odmagljivanje i
prozračivanje, kroz
izlaze zraka i
kroz otvor za odvod zraka
u
p

rtljažniku.
F

N
e prekrivajte senzor osunčanosti
na armaturnoj ploči; podaci iz tog
senzora koriste se u
regulaciji sustava
klimatizacijskog uređaja.
F

K
limatizacijski uređaj uključite barem 5 do
10
minuta jedanput ili dvaput mjesečno,
kako biste ga održavali u
besprijekornom
radnom stanju.
F

P
obrinite se da filtar u kabini bude
u
dobrom stanju i redovito mijenjajte
sastavne dijelove filtra. Preporučujemo
upotrebu kombiniranog filtra za kabinu.
Zahvaljujući njegovu posebnom aktivnom
aditivu, on pridonosi pročišćavanju zraka
koji udišu putnici i
čistoći kabine (manje
alergijskih simptoma, neugodnih mirisa
i
m

asnih naslaga). F
Z a ispravan rad klima-uređaja,
preporučuju se redovite provjere prema
preporukama u
ser visnoj i jamstvenoj
knjižici.
F

A
ko sustav prestane rashlađivati, isključite
ga i
obratite se mreži za CITROËN ili
nekoj stručnoj radionici.
Kad vozilo vuče maksimalan teret na strmoj
uzbrdici pri visokoj vanjskoj temperaturi,
isključivanjem klimatizacije bolje se
iskorištava snaga motora i
povećava se vučni
kapacitet vozila.
Kako biste izbjegli magljenje prozora
i
pogoršanje kvalitete zraka:
-

i
zbjegavajte dulju vožnju s isključenim
sustavom.
-

s
trujanje unutarnjeg zraka ne bi trebalo
biti uključeno duže razdoblje.
E

51

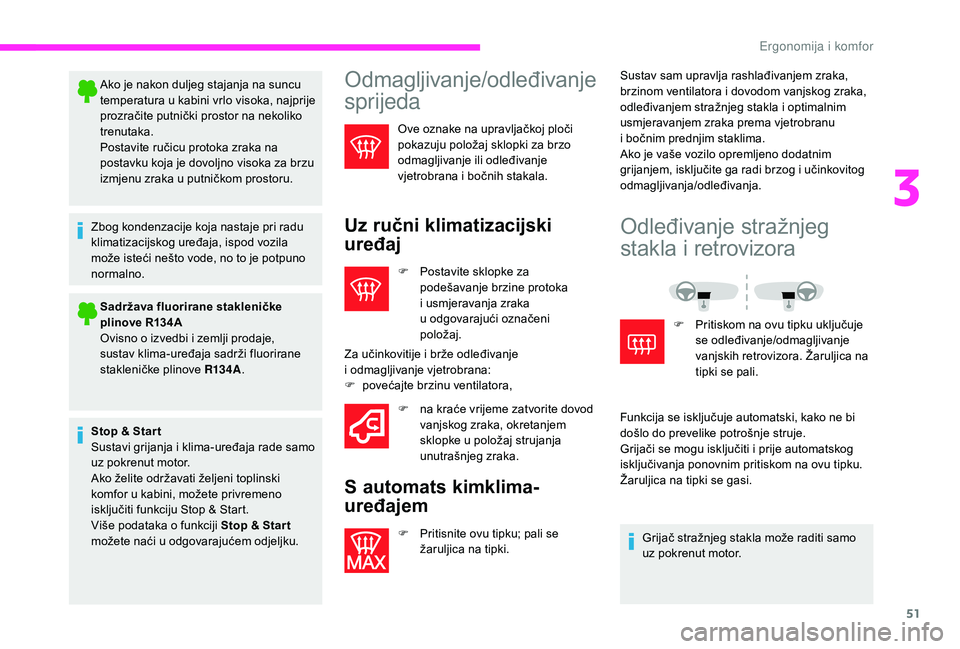

Ako je nakon duljeg stajanja na suncu
temperatura u kabini vrlo visoka, najprije
prozračite putnički prostor na nekoliko
trenutaka.
Postavite ručicu protoka zraka na
postavku koja je dovoljno visoka za brzu
izmjenu zraka u
putničkom prostoru.
Zbog kondenzacije koja nastaje pri radu
klimatizacijskog uređaja, ispod vozila
može isteći nešto vode, no to je potpuno
normalno. Sadržava fluorirane stakleničke
plinove R134A
Ovisno o
izvedbi i zemlji prodaje,
sustav klima-uređaja sadrži fluorirane
stakleničke plinove R13 4A .
Stop & Star t
Sustavi grijanja i
klima-uređaja rade samo
uz pokrenut motor.
Ako želite održavati željeni toplinski
komfor u
kabini, možete privremeno
isključiti funkciju Stop & Start.
Više podataka o
funkciji Stop & Star t
možete naći u
odgovarajućem odjeljku.Odmagljivanje/odleđivanje
sprijeda
Ove oznake na upravljačkoj ploči
pokazuju položaj sklopki za brzo
odmagljivanje ili odleđivanje
vjetrobrana i bočnih stakala.
Uz ručni klimatizacijski
uređaj
F Postavite sklopke za podešavanje brzine protoka
i
usmjeravanja zraka
u
odgovarajući označeni
položaj.
Za učinkovitije i
brže odleđivanje
i

odmagljivanje vjetrobrana:
F

p

ovećajte brzinu ventilatora, F

n
a kraće vrijeme zatvorite dovod
vanjskog zraka, okretanjem
sklopke u
položaj strujanja
unutrašnjeg zraka.
S automats kimklima-
uređajem
F Pritisnite ovu tipku; pali se žaruljica na tipki. Sustav sam upravlja rashlađivanjem zraka,
brzinom ventilatora i
dovodom vanjskog zraka,
odleđivanjem stražnjeg stakla i optimalnim
usmjeravanjem zraka prema vjetrobranu
i bočnim prednjim staklima.
Ako je vaše vozilo opremljeno dodatnim
grijanjem, isključite ga radi brzog i učinkovitog
odmagljivanja/odleđivanja.
Odleđivanje stražnjeg
stakla i retrovizora
F Pritiskom na ovu tipku uključuje
se odleđivanje/odmagljivanje
vanjskih retrovizora. Žaruljica na
tipki se pali.
Funkcija se isključuje automatski, kako ne bi
došlo do prevelike potrošnje struje.
Grijači se mogu isključiti i
prije automatskog
isključivanja ponovnim pritiskom na ovu tipku.
Žaruljica na tipki se gasi.
Grijač stražnjeg stakla može raditi samo
uz pokrenut motor.
3
Ergonomija i komfor

52

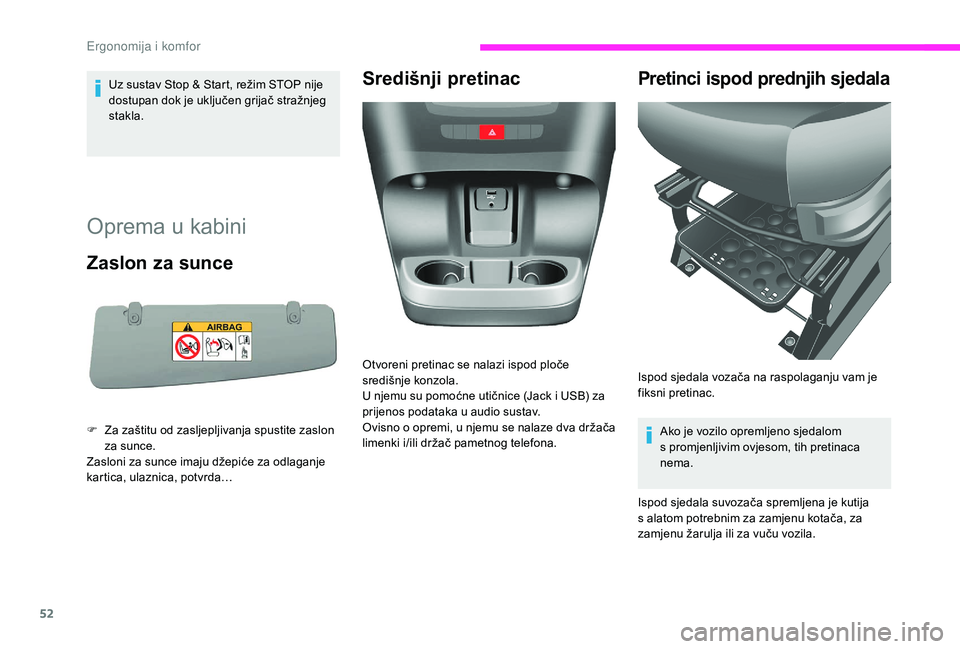

Uz sustav Stop & Start, režim STOP nije
dostupan dok je uključen grijač stražnjeg
stakla.
Oprema u kabini
Zaslon za sunce
F Za zaštitu od zasljepljivanja spustite zaslon za sunce.
Zasloni za sunce imaju džepiće za odlaganje
kartica, ulaznica, potvrda…
Središnji pretinacPretinci ispod prednjih sjedala
Ako je vozilo opremljeno sjedalom
s promjenljivim ovjesom, tih pretinaca
nema.
Ispod sjedala suvozača spremljena je kutija
s

alatom potrebnim za zamjenu kotača, za
zamjenu žarulja ili za vuču vozila.
Otvoreni pretinac se nalazi ispod ploče
središnje konzola.
U njemu su pomoćne utičnice (Jack i

USB) za
prijenos podataka u

audio sustav.
Ovisno o
o
premi, u njemu se nalaze dva držača
limenki i/ili držač pametnog telefona. Ispod sjedala vozača na raspolaganju vam je
fiksni pretinac.
E

53

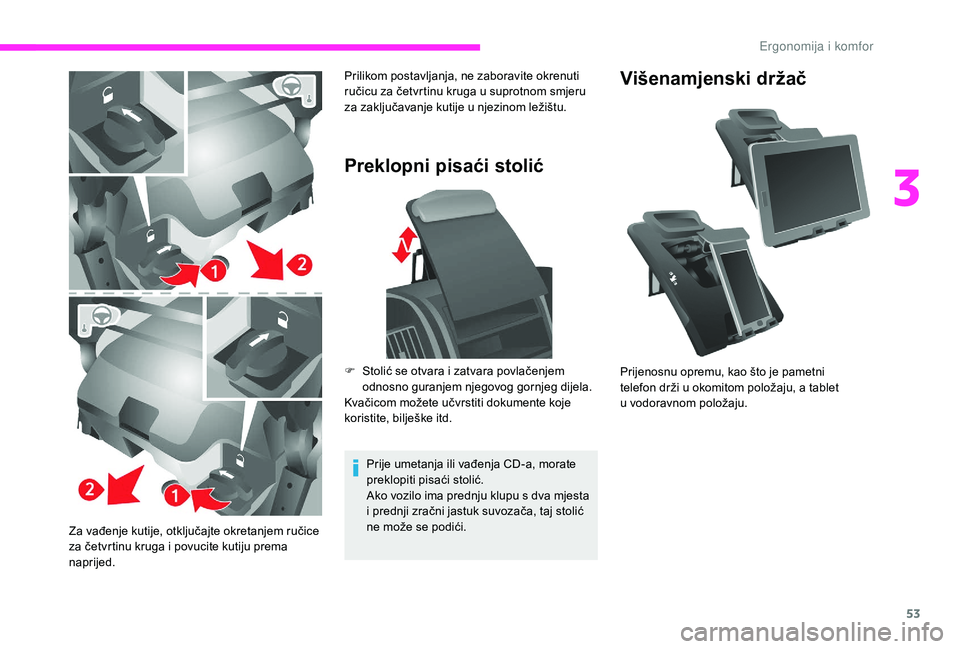

Za vađenje kutije, otključajte okretanjem ručice
za četvrtinu kruga i povucite kutiju prema
naprijed.
Preklopni pisaći stolić
Prije umetanja ili vađenja CD-a, morate
preklopiti pisaći stolić.
Ako vozilo ima prednju klupu s
dva mjesta
i
prednji zračni jastuk suvozača, taj stolić
ne može se podići.
Višenamjenski držač
Prijenosnu opremu, kao što je pametni
telefon drži u okomitom položaju, a tablet
u
vodoravnom položaju.
F
S
tolić se otvara i

zatvara povlačenjem
odnosno guranjem njegovog gornjeg dijela.
Kvačicom možete učvrstiti dokumente koje
koristite, bilješke itd. Prilikom postavljanja, ne zaboravite okrenuti
ručicu za četvrtinu kruga u

suprotnom smjeru
za zaključavanje kutije u

njezinom ležištu.
3
E

54

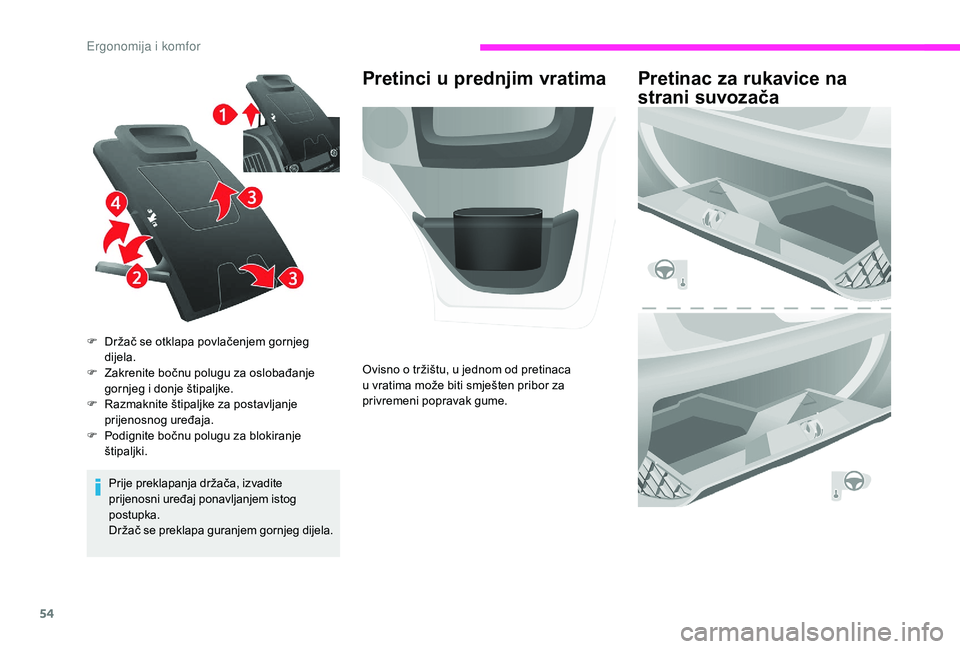

Prije preklapanja držača, izvadite
prijenosni uređaj ponavljanjem istog
postupka.
Držač se preklapa guranjem gornjeg dijela.
F

D
ržač se otklapa povlačenjem gornjeg
dijela.
F

Z
akrenite bočnu polugu za oslobađanje
gornjeg i donje štipaljke.
F

R
azmaknite štipaljke za postavljanje
prijenosnog uređaja.
F

P
odignite bočnu polugu za blokiranje
štipaljki.
Pretinci u p rednjim vratima Pretinac za rukavice na
strani suvozača
Ovisno o tržištu, u jednom od pretinaca
u vratima može biti smješten pribor za
privremeni popravak gume.
E

55

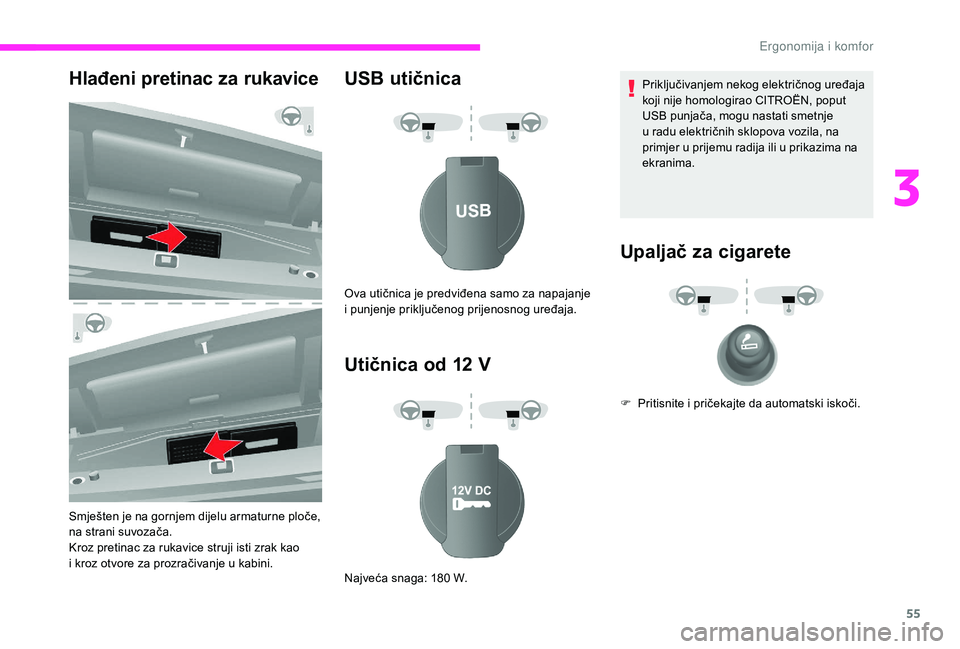

Hlađeni pretinac za rukavice
Smješten je na gornjem dijelu armaturne ploče,
na strani suvozača.
Kroz pretinac za rukavice struji isti zrak kao
i kroz otvore za prozračivanje u kabini.
USB utičnica

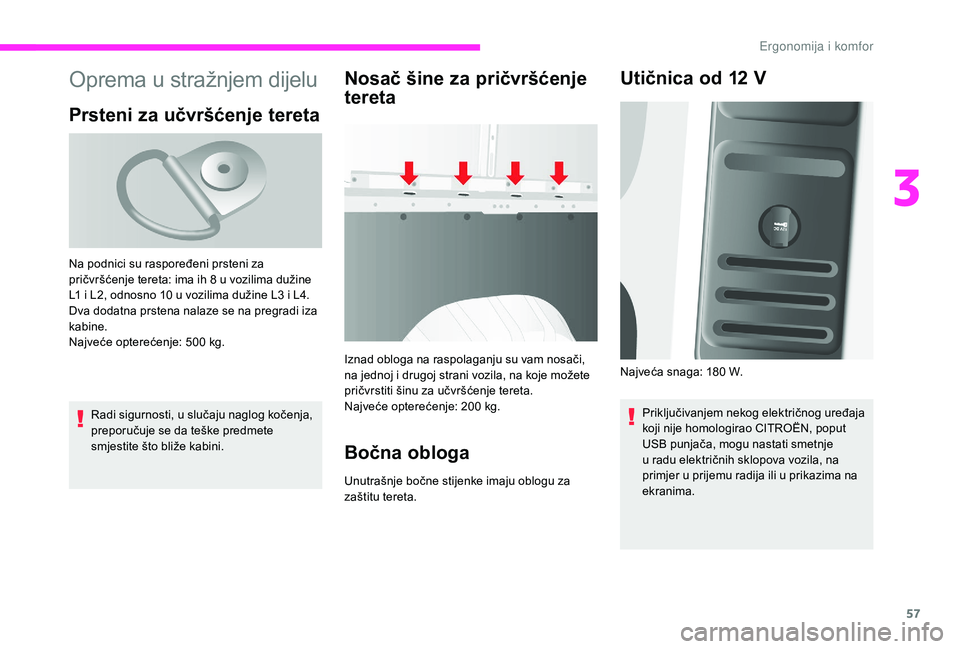

Utičnica od 12

V
Priključivanjem nekog električnog uređaja
koji nije homologirao CITROËN, poput
USB punjača, mogu nastati smetnje
u radu električnih sklopova vozila, na
primjer u
prijemu radija ili u prikazima na
ekranima.
Upaljač za cigarete
Ova utičnica je predviđena samo za napajanje
i p unjenje priključenog prijenosnog uređaja.
Najveća snaga: 180
W. F

P
ritisnite i pričekajte da automatski iskoči.
3
E

56

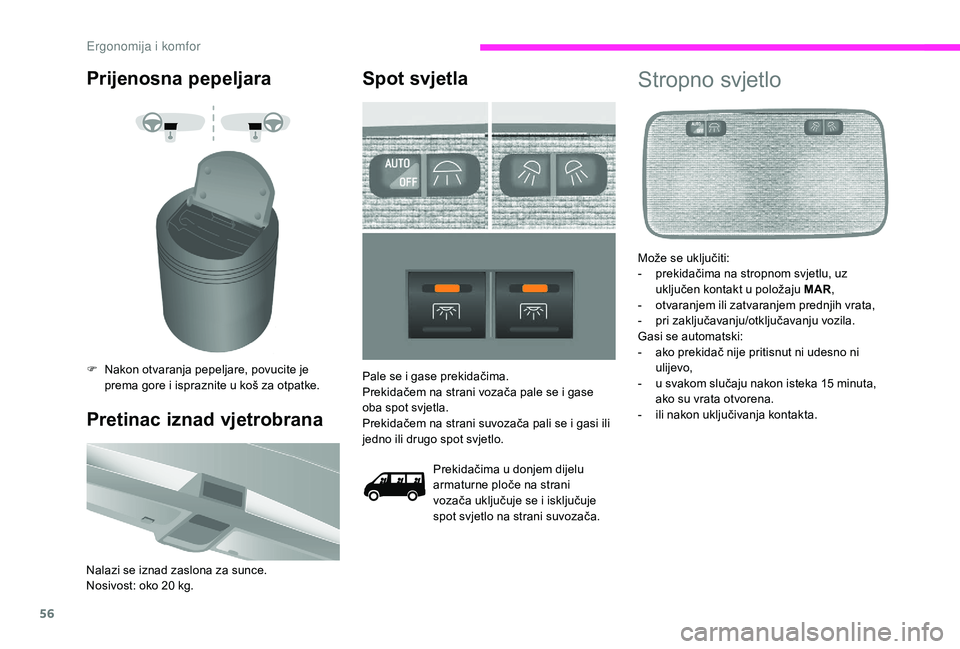

Prijenosna pepeljara
F Nakon otvaranja pepeljare, povucite je prema gore i ispraznite u koš za otpatke.
Pretinac iznad vjetrobrana
Nalazi se iznad zaslona za sunce.
Nosivost: oko 20 kg.
Spot svjetla
Prekidačima u donjem dijelu
a rmaturne ploče na strani
vozača uključuje se i
isključuje
spot svjetlo na strani suvozača.
Pale se i

gase prekidačima.
Prekidačem na strani vozača pale se i gase
oba spot svjetla.
Prekidačem na strani suvozača pali se i gasi ili
jedno ili drugo spot svjetlo.
Stropno svjetlo
Može se uključiti:
- p rekidačima na stropnom svjetlu, uz
uključen kontakt u
položaju MAR,
-

o
tvaranjem ili zatvaranjem prednjih vrata,
-
p

ri zaključavanju/otključavanju vozila.
Gasi se automatski:
-

a
ko prekidač nije pritisnut ni udesno ni
ulijevo,
-

u s
vakom slučaju nakon isteka 15 minuta,
ako su vrata otvorena.
-

i
li nakon uključivanja kontakta.
E

57
Oprema u stražnjem dijelu
Prsteni za učvršćenje tereta
Radi sigurnosti, u slučaju naglog kočenja,
preporučuje se da teške predmete
smjestite što bliže kabini.
Nosač šine za pričvršćenje
tereta
Iznad obloga na raspolaganju su vam nosači,
na jednoj i drugoj strani vozila, na koje možete
pričvrstiti šinu za učvršćenje tereta.
Najveće opterećenje: 200
kg.
Bočna obloga
Unutrašnje bočne stijenke imaju oblogu za
zaštitu tereta.
Na podnici su raspoređeni prsteni za
pričvršćenje tereta: ima ih 8

u vozilima dužine
L1

i L2, odnosno 10

u vozilima dužine L3

i L4.
Dva dodatna prstena nalaze se na pregradi iza
kabine.
Najveće opterećenje: 500

kg.
Utičnica od 12 V
Priključivanjem nekog električnog uređaja
koji nije homologirao CITROËN, poput
USB punjača, mogu nastati smetnje
u
radu električnih sklopova vozila, na
primjer u
prijemu radija ili u prikazima na
ekranima.
Najveća snaga: 180
W.
3
E

58
Upaljač za cigarete
F Pritisnite i pričekajte da automatski iskoči.
Stropno svjetlo Spot svjetla
Nalaze se iznad svakog reda
sjedala.
Unutrašnja krovna galerija
To je pretinac koji se nalazi u prostoru za teret,
i znad kabine. Njegova zapremina ovisi o visini
furgona (H2
ili H3).
Radi sigurnosti, ne postavljajte teške
predmete u
unutrašnju galeriju.
PregradaVaše vozilo može imati jedno ili dva stropna
svjetla iznad bočnih kliznih vrata.
Ona se mogu uključiti:
-
p
omicanjem stropnog svjetla (ulijevo ili
u d e s n o),
-

o
tvaranjem ili zatvaranjem stražnjih ili
bočnih vrata.
Gase se automatski, nakon nekoliko minuta,
ako vrata ostanu otvorena. Horizontalna pregrada na podnici iza prednjih
sjedala štiti vozača i
suvozače od pomicanja
tereta.
Vertikalne pregradne ljestve
Ovisno o tržištu, vozača od mogućeg
p omicanja tereta štite vertikalne pregradne
ljestve iza njegovog sjedala.
E
