59
Sicherheit

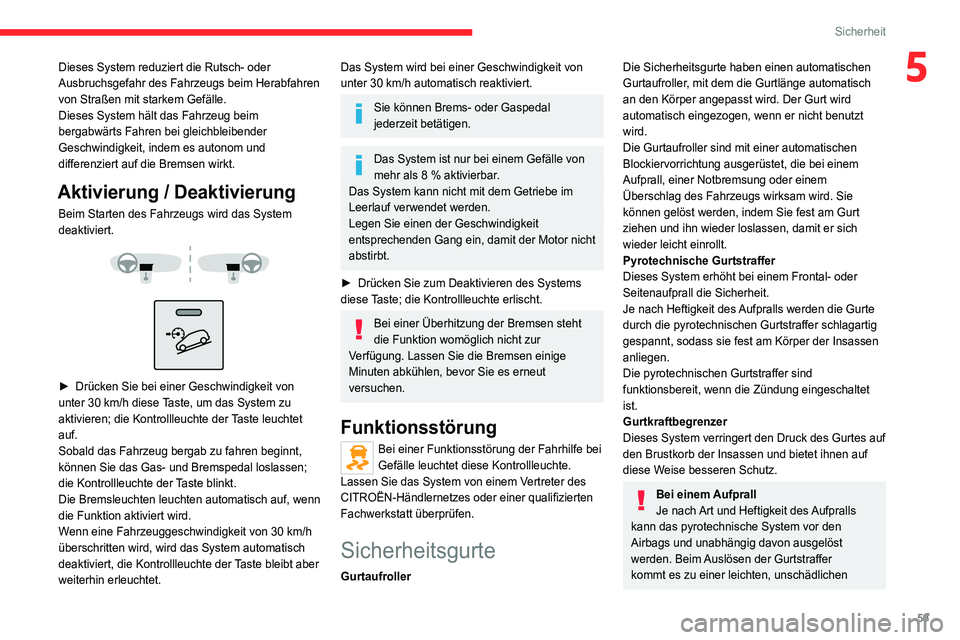

5Dieses System reduziert die Rutsch- oder
Ausbruchsgefahr des Fahrzeugs beim Herabfahren
von Straßen mit starkem Gefälle.
Dieses System hält das Fahrzeug beim
bergabwärts Fahren bei gleichbleibender
Geschwindigkeit, indem es autonom und
differenziert auf die Bremsen wirkt.
Aktivierung / Deaktivierung
Beim Starten des Fahrzeugs wird das System
deaktiviert.
► Drücken Sie bei einer Geschwindigkeit von
unter 30 km/h diese Taste, um das System zu
aktivieren; die Kontrollleuchte der Taste leuchtet
auf.
Sobald das Fahrzeug bergab zu fahren beginnt,
können Sie das Gas- und Bremspedal loslassen;
die Kontrollleuchte der Taste blinkt.
Die Bremsleuchten leuchten automatisch auf, wenn
die Funktion aktiviert wird.
Wenn eine Fahrzeuggeschwindigkeit von 30 km/h
überschritten wird, wird das System automatisch
deaktiviert, die Kontrollleuchte der Taste bleibt aber
weiterhin erleuchtet.
Das System wird bei einer Geschwindigkeit von
unter 30 km/h automatisch reaktiviert.
Sie können Brems- oder Gaspedal
jederzeit betätigen.
Das System ist nur bei einem Gefälle von
mehr als 8 % aktivierbar.
Das System kann nicht mit dem Getriebe im
Leerlauf verwendet werden.
Legen Sie einen der Geschwindigkeit
entsprechenden Gang ein, damit der Motor nicht
abstirbt.
► Drücken Sie zum Deaktivieren des Systems
diese Taste; die Kontrollleuchte erlischt.
Bei einer Überhitzung der Bremsen steht
die Funktion womöglich nicht zur
Verfügung. Lassen Sie die Bremsen einige
Minuten abkühlen, bevor Sie es erneut
versuchen.
Funktionsstörung
Bei einer Funktionsstörung der Fahrhilfe bei
Gefälle leuchtet diese Kontrollleuchte.
Lassen Sie das System von einem Vertreter des
CITROËN-Händlernetzes oder einer qualifizierten
Fachwerkstatt überprüfen.
Sicherheitsgurte
Gurtaufroller
Die Sicherheitsgurte haben einen automatischen
Gurtaufroller, mit dem die Gurtlänge automatisch
an den Körper angepasst wird. Der Gurt wird
automatisch eingezogen, wenn er nicht benutzt
wird.
Die Gurtaufroller sind mit einer automatischen
Blockiervorrichtung ausgerüstet, die bei einem
Aufprall, einer Notbremsung oder einem
Überschlag des Fahrzeugs wirksam wird. Sie
können gelöst werden, indem Sie fest am Gurt
ziehen und ihn wieder loslassen, damit er sich
wieder leicht einrollt.
Pyrotechnische Gurtstraffer
Dieses System erhöht bei einem Frontal- oder
Seitenaufprall die Sicherheit.
Je nach Heftigkeit des Aufpralls werden die Gurte
durch die pyrotechnischen Gurtstraffer schlagartig
gespannt, sodass sie fest am Körper der Insassen
anliegen.
Die pyrotechnischen Gurtstraffer sind
funktionsbereit, wenn die Zündung eingeschaltet
ist.
Gurtkraftbegrenzer
Dieses System verringert den Druck des Gurtes auf
den Brustkorb der Insassen und bietet ihnen auf
diese Weise besseren Schutz.
Bei einem Aufprall
Je nach Art und Heftigkeit des Aufpralls
kann das pyrotechnische System vor den
Airbags und unabhängig davon ausgelöst
werden. Beim Auslösen der Gurtstraffer
kommt es zu einer leichten, unschädlichen
Page 62 of 196

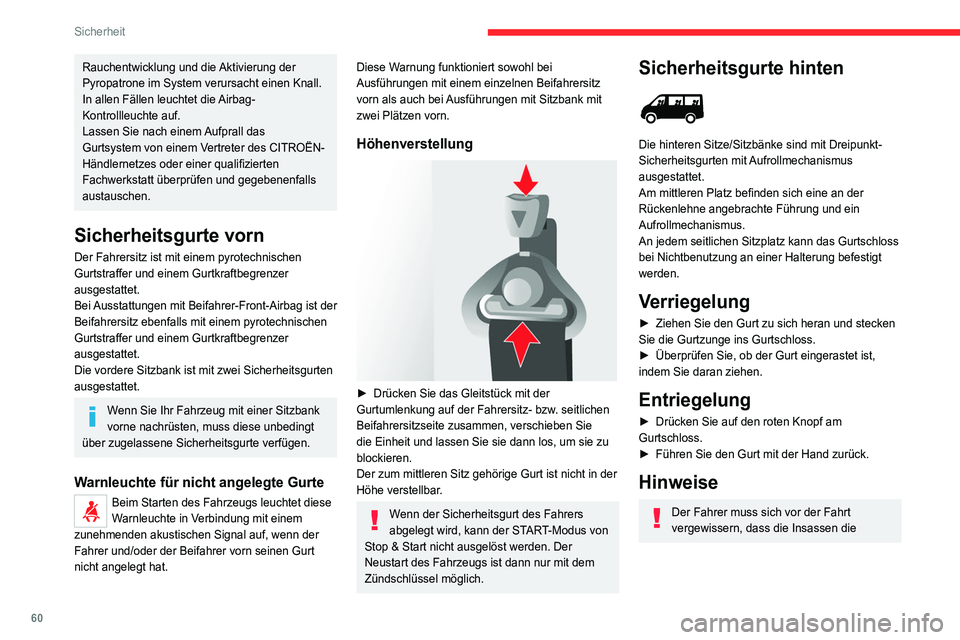

60
Sicherheit
Rauchentwicklung und die Aktivierung der
Pyropatrone im System verursacht einen Knall.
In allen Fällen leuchtet die Airbag-
Kontrollleuchte auf.
Lassen Sie nach einem Aufprall das
Gurtsystem von einem Vertreter des CITROËN-
Händlernetzes oder einer qualifizierten
Fachwerkstatt überprüfen und gegebenenfalls
austauschen.
Sicherheitsgurte vorn
Der Fahrersitz ist mit einem pyrotechnischen
Gurtstraffer und einem Gurtkraftbegrenzer
ausgestattet.
Bei Ausstattungen mit Beifahrer-Front-Airbag ist der
Beifahrersitz ebenfalls mit einem pyrotechnischen
Gurtstraffer und einem Gurtkraftbegrenzer
ausgestattet.
Die vordere Sitzbank ist mit zwei Sicherheitsgurten
ausgestattet.
Wenn Sie Ihr Fahrzeug mit einer Sitzbank
vorne nachrüsten, muss diese unbedingt
über zugelassene Sicherheitsgurte verfügen.
Warnleuchte für nicht angelegte Gurte
Beim Starten des Fahrzeugs leuchtet diese
Warnleuchte in Verbindung mit einem
zunehmenden akustischen Signal auf, wenn der
Fahrer und/oder der Beifahrer vorn seinen Gurt
nicht angelegt hat.
Diese Warnung funktioniert sowohl bei
Ausführungen mit einem einzelnen Beifahrersitz
vorn als auch bei Ausführungen mit Sitzbank mit
zwei Plätzen vorn.
Höhenverstellung
► Drücken Sie das Gleitstück mit der
Gurtumlenkung auf der Fahrersitz- bzw. seitlichen
Beifahrersitzseite zusammen, verschieben Sie
die Einheit und lassen Sie sie dann los, um sie zu
blockieren.
Der zum mittleren Sitz gehörige Gurt ist nicht in der
Höhe verstellbar.
Wenn der Sicherheitsgurt des Fahrers
abgelegt wird, kann der START-Modus von
Stop & Start nicht ausgelöst werden. Der
Neustart des Fahrzeugs ist dann nur mit dem
Zündschlüssel möglich.
Sicherheitsgurte hinten
Die hinteren Sitze/Sitzbänke sind mit Dreipunkt-
Sicherheitsgurten mit Aufrollmechanismus
ausgestattet.
Am mittleren Platz befinden sich eine an der
Rückenlehne angebrachte Führung und ein
Aufrollmechanismus.
An jedem seitlichen Sitzplatz kann das Gurtschloss
bei Nichtbenutzung an einer Halterung befestigt
werden.
Verriegelung
► Ziehen Sie den Gurt zu sich heran und stecken
Sie die Gurtzunge ins Gurtschloss.
► Überprüfen Sie, ob der Gurt eingerastet ist,
indem Sie daran ziehen.
Entriegelung
► Drücken Sie auf den roten Knopf am
Gurtschloss.
► Führen Sie den Gurt mit der Hand zurück.
Hinweise
Der Fahrer muss sich vor der Fahrt
vergewissern, dass die Insassen die
Page 63 of 196
61
Sicherheit

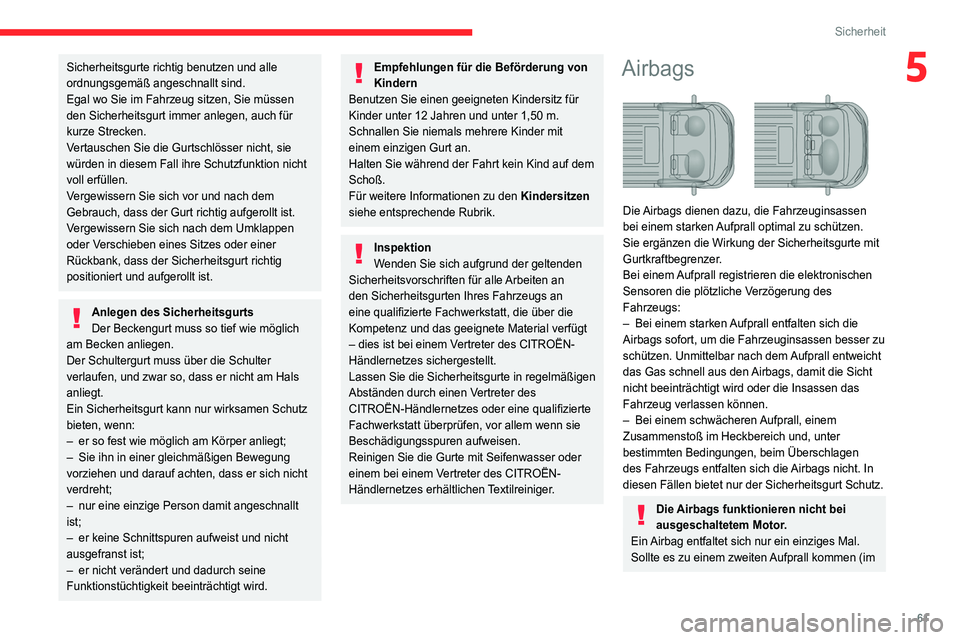

5Sicherheitsgurte richtig benutzen und alle
ordnungsgemäß angeschnallt sind.
Egal wo Sie im Fahrzeug sitzen, Sie müssen
den Sicherheitsgurt immer anlegen, auch für
kurze Strecken.
Vertauschen Sie die Gurtschlösser nicht, sie
würden in diesem Fall ihre Schutzfunktion nicht
voll erfüllen.
Vergewissern Sie sich vor und nach dem
Gebrauch, dass der Gurt richtig aufgerollt ist.
Vergewissern Sie sich nach dem Umklappen
oder Verschieben eines Sitzes oder einer
Rückbank, dass der Sicherheitsgurt richtig
positioniert und aufgerollt ist.
Anlegen des Sicherheitsgurts
Der Beckengurt muss so tief wie möglich
am Becken anliegen.
Der Schultergurt muss über die Schulter
verlaufen, und zwar so, dass er nicht am Hals
anliegt.
Ein Sicherheitsgurt kann nur wirksamen Schutz
bieten, wenn:
– er so fest wie möglich am Körper anliegt;
– Sie ihn in einer gleichmäßigen Bewegung
vorziehen und darauf achten, dass er sich nicht
verdreht;
– nur eine einzige Person damit angeschnallt
ist;
– er keine Schnittspuren aufweist und nicht
ausgefranst ist;
– er nicht verändert und dadurch seine
Funktionstüchtigkeit beeinträchtigt wird.
Empfehlungen für die Beförderung von
Kindern
Benutzen Sie einen geeigneten Kindersitz für
Kinder unter 12 Jahren und unter 1,50 m.
Schnallen Sie niemals mehrere Kinder mit
einem einzigen Gurt an.
Halten Sie während der Fahrt kein Kind auf dem
Schoß.
Für weitere Informationen zu den Kindersitzen
siehe entsprechende Rubrik.
Inspektion
Wenden Sie sich aufgrund der geltenden
Sicherheitsvorschriften für alle Arbeiten an
den Sicherheitsgurten Ihres Fahrzeugs an
eine qualifizierte Fachwerkstatt, die über die
Kompetenz und das geeignete Material verfügt
– dies ist bei einem Vertreter des CITROËN-
Händlernetzes sichergestellt.
Lassen Sie die Sicherheitsgurte in regelmäßigen
Abständen durch einen Vertreter des
CITROËN-Händlernetzes oder eine qualifizierte
Fachwerkstatt überprüfen, vor allem wenn sie
Beschädigungsspuren aufweisen.
Reinigen Sie die Gurte mit Seifenwasser oder
einem bei einem Vertreter des CITROËN-
Händlernetzes erhältlichen Textilreiniger.
Airbags
Die Airbags dienen dazu, die Fahrzeuginsassen
bei einem starken Aufprall optimal zu schützen.
Sie ergänzen die Wirkung der Sicherheitsgurte mit
Gurtkraftbegrenzer.
Bei einem Aufprall registrieren die elektronischen
Sensoren die plötzliche Verzögerung des
Fahrzeugs:
– Bei einem starken Aufprall entfalten sich die
Airbags sofort, um die Fahrzeuginsassen besser zu
schützen. Unmittelbar nach dem Aufprall entweicht
das Gas schnell aus den Airbags, damit die Sicht
nicht beeinträchtigt wird oder die Insassen das
Fahrzeug verlassen können.
– Bei einem schwächeren Aufprall, einem
Zusammenstoß im Heckbereich und, unter
bestimmten Bedingungen, beim Überschlagen
des Fahrzeugs entfalten sich die Airbags nicht. In
diesen Fällen bietet nur der Sicherheitsgurt Schutz.
Die Airbags funktionieren nicht bei
ausgeschaltetem Motor.
Ein Airbag entfaltet sich nur ein einziges Mal.
Sollte es zu einem zweiten Aufprall kommen (im
Page 64 of 196
62
Sicherheit

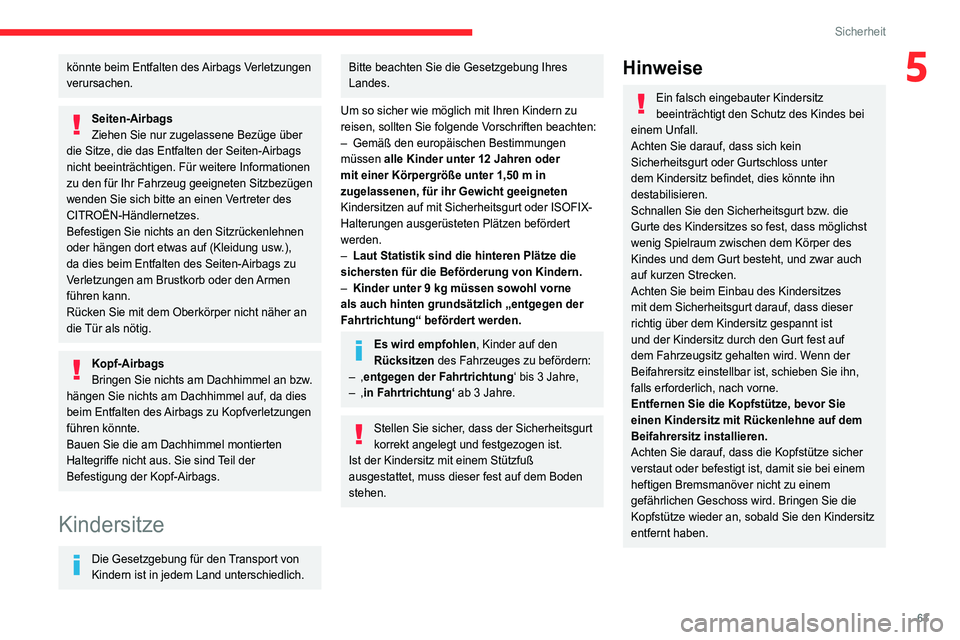

könnte beim Entfalten des Airbags Verletzungen
verursachen.
Seiten-Airbags
Ziehen Sie nur zugelassene Bezüge über
die Sitze, die das Entfalten der Seiten-Airbags
nicht beeinträchtigen. Für weitere Informationen
zu den für Ihr Fahrzeug geeigneten Sitzbezügen
wenden Sie sich bitte an einen Vertreter des
CITROËN-Händlernetzes.
Befestigen Sie nichts an den Sitzrückenlehnen
oder hängen dort etwas auf (Kleidung usw.),
da dies beim Entfalten des Seiten-Airbags zu
Verletzungen am Brustkorb oder den Armen
führen kann.
Rücken Sie mit dem Oberkörper nicht näher an
die Tür als nötig.
Kopf-Airbags
Bringen Sie nichts am Dachhimmel an bzw.
hängen Sie nichts am Dachhimmel auf, da dies
beim Entfalten des Airbags zu Kopfverletzungen
führen könnte.
Bauen Sie die am Dachhimmel montierten
Haltegriffe nicht aus. Sie sind Teil der
Befestigung der Kopf-Airbags.
Kindersitze
Die Gesetzgebung für den Transport von
Kindern ist in jedem Land unterschiedlich.

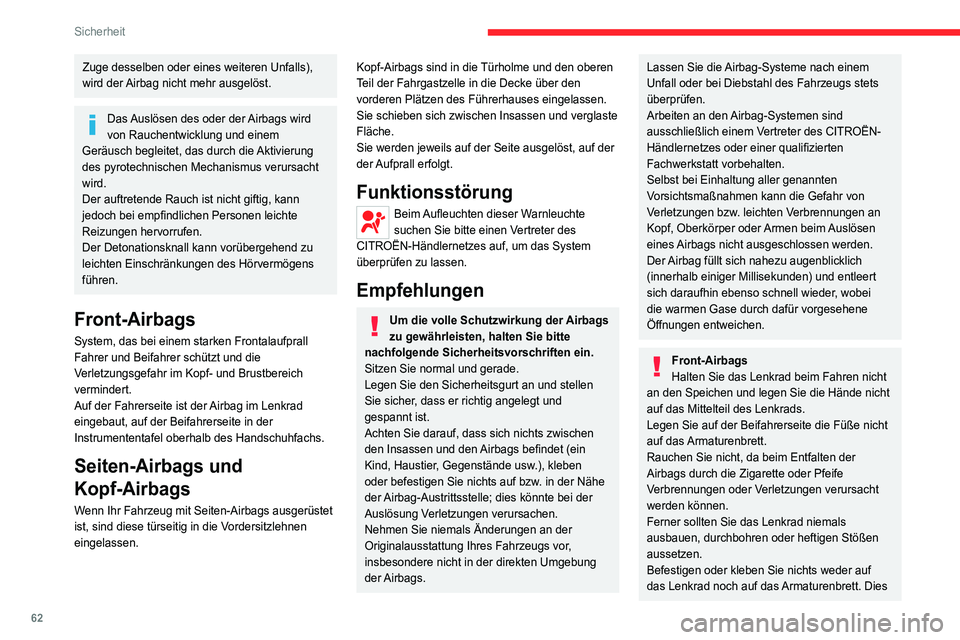

Zuge desselben oder eines weiteren Unfalls),
wird der Airbag nicht mehr ausgelöst.
Das Auslösen des oder der Airbags wird
von Rauchentwicklung und einem
Geräusch begleitet, das durch die Aktivierung
des pyrotechnischen Mechanismus verursacht
wird.
Der auftretende Rauch ist nicht giftig, kann
jedoch bei empfindlichen Personen leichte
Reizungen hervorrufen.
Der Detonationsknall kann vorübergehend zu
leichten Einschränkungen des Hörvermögens
führen.
Front-Airbags
System, das bei einem starken Frontalaufprall
Fahrer und Beifahrer schützt und die
Verletzungsgefahr im Kopf- und Brustbereich
vermindert.
Auf der Fahrerseite ist der Airbag im Lenkrad
eingebaut, auf der Beifahrerseite in der
Instrumententafel oberhalb des Handschuhfachs.
Seiten-Airbags und
Kopf-Airbags
Wenn Ihr Fahrzeug mit Seiten-Airbags ausgerüstet
ist, sind diese türseitig in die Vordersitzlehnen
eingelassen.
Kopf-Airbags sind in die Türholme und den oberen
Teil der Fahrgastzelle in die Decke über den
vorderen Plätzen des Führerhauses eingelassen.
Sie schieben sich zwischen Insassen und verglaste
Fläche.
Sie werden jeweils auf der Seite ausgelöst, auf der
der Aufprall erfolgt.
Funktionsstörung
Beim Aufleuchten dieser Warnleuchte
suchen Sie bitte einen Vertreter des
CITROËN-Händlernetzes auf, um das System
überprüfen zu lassen.
Empfehlungen
Um die volle Schutzwirkung der Airbags
zu gewährleisten, halten Sie bitte
nachfolgende Sicherheitsvorschriften ein.
Sitzen Sie normal und gerade.
Legen Sie den Sicherheitsgurt an und stellen
Sie sicher, dass er richtig angelegt und
gespannt ist.
Achten Sie darauf, dass sich nichts zwischen
den Insassen und den Airbags befindet (ein
Kind, Haustier, Gegenstände usw.), kleben
oder befestigen Sie nichts auf bzw. in der Nähe
der Airbag-Austrittsstelle; dies könnte bei der
Auslösung Verletzungen verursachen.
Nehmen Sie niemals Änderungen an der
Originalausstattung Ihres Fahrzeugs vor,
insbesondere nicht in der direkten Umgebung
der Airbags.
Lassen Sie die Airbag-Systeme nach einem
Unfall oder bei Diebstahl des Fahrzeugs stets
überprüfen.
Arbeiten an den Airbag-Systemen sind
ausschließlich einem Vertreter des CITROËN-
Händlernetzes oder einer qualifizierten
Fachwerkstatt vorbehalten.
Selbst bei Einhaltung aller genannten
Vorsichtsmaßnahmen kann die Gefahr von
Verletzungen bzw. leichten Verbrennungen an
Kopf, Oberkörper oder Armen beim Auslösen
eines Airbags nicht ausgeschlossen werden.
Der Airbag füllt sich nahezu augenblicklich
(innerhalb einiger Millisekunden) und entleert
sich daraufhin ebenso schnell wieder, wobei
die warmen Gase durch dafür vorgesehene
Öffnungen entweichen.
Front-Airbags
Halten Sie das Lenkrad beim Fahren nicht
an den Speichen und legen Sie die Hände nicht
auf das Mittelteil des Lenkrads.
Legen Sie auf der Beifahrerseite die Füße nicht
auf das Armaturenbrett.
Rauchen Sie nicht, da beim Entfalten der
Airbags durch die Zigarette oder Pfeife
Verbrennungen oder Verletzungen verursacht
werden können.
Ferner sollten Sie das Lenkrad niemals
ausbauen, durchbohren oder heftigen Stößen
aussetzen.
Befestigen oder kleben Sie nichts weder auf
das Lenkrad noch auf das Armaturenbrett. Dies
Page 65 of 196
63
Sicherheit
5könnte beim Entfalten des Airbags Verletzungen
verursachen.
Seiten-Airbags
Ziehen Sie nur zugelassene Bezüge über
die Sitze, die das Entfalten der Seiten-Airbags
nicht beeinträchtigen. Für weitere Informationen
zu den für Ihr Fahrzeug geeigneten Sitzbezügen
wenden Sie sich bitte an einen Vertreter des
CITROËN-Händlernetzes.
Befestigen Sie nichts an den Sitzrückenlehnen
oder hängen dort etwas auf (Kleidung usw.),
da dies beim Entfalten des Seiten-Airbags zu
Verletzungen am Brustkorb oder den Armen
führen kann.
Rücken Sie mit dem Oberkörper nicht näher an
die Tür als nötig.
Kopf-Airbags
Bringen Sie nichts am Dachhimmel an bzw.
hängen Sie nichts am Dachhimmel auf, da dies
beim Entfalten des Airbags zu Kopfverletzungen
führen könnte.
Bauen Sie die am Dachhimmel montierten
Haltegriffe nicht aus. Sie sind Teil der
Befestigung der Kopf-Airbags.
Kindersitze
Die Gesetzgebung für den Transport von
Kindern ist in jedem Land unterschiedlich.
Bitte beachten Sie die Gesetzgebung Ihres
Landes.
Um so sicher wie möglich mit Ihren Kindern zu
reisen, sollten Sie folgende Vorschriften beachten:
– Gemäß den europäischen Bestimmungen
müssen alle Kinder unter 12 Jahren oder
mit einer Körpergröße unter 1,50 m in
zugelassenen, für ihr Gewicht geeigneten
Kindersitzen auf mit Sicherheitsgurt oder ISOFIX-
Halterungen ausgerüsteten Plätzen befördert
werden.
– Laut Statistik sind die hinteren Plätze die
sichersten für die Beförderung von Kindern.
– Kinder unter 9 kg müssen sowohl vorne
als auch hinten grundsätzlich „entgegen der
Fahrtrichtung“ befördert werden.
Es wird empfohlen , Kinder auf den
Rücksitzen des Fahrzeuges zu befördern:
– ‚entgegen der Fahrtrichtung ‘ bis 3 Jahre,
– ‚in Fahrtrichtung‘ ab 3 Jahre.
Stellen Sie sicher, dass der Sicherheitsgurt
korrekt angelegt und festgezogen ist.
Ist der Kindersitz mit einem Stützfuß
ausgestattet, muss dieser fest auf dem Boden
stehen.
Hinweise
Ein falsch eingebauter Kindersitz
beeinträchtigt den Schutz des Kindes bei
einem Unfall.
Achten Sie darauf, dass sich kein
Sicherheitsgurt oder Gurtschloss unter
dem Kindersitz befindet, dies könnte ihn
destabilisieren.
Schnallen Sie den Sicherheitsgurt bzw. die
Gurte des Kindersitzes so fest, dass möglichst
wenig Spielraum zwischen dem Körper des
Kindes und dem Gurt besteht, und zwar auch
auf kurzen Strecken.
Achten Sie beim Einbau des Kindersitzes
mit dem Sicherheitsgurt darauf, dass dieser
richtig über dem Kindersitz gespannt ist
und der Kindersitz durch den Gurt fest auf
dem Fahrzeugsitz gehalten wird. Wenn der
Beifahrersitz einstellbar ist, schieben Sie ihn,
falls erforderlich, nach vorne.
Entfernen Sie die Kopfstütze, bevor Sie
einen Kindersitz mit Rückenlehne auf dem
Beifahrersitz installieren.
Achten Sie darauf, dass die Kopfstütze sicher
verstaut oder befestigt ist, damit sie bei einem
heftigen Bremsmanöver nicht zu einem
gefährlichen Geschoss wird. Bringen Sie die
Kopfstütze wieder an, sobald Sie den Kindersitz
entfernt haben.
Page 66 of 196
64
Sicherheit
Einbau von Kindersitzen, die mit dem Sicherheitsgurt befestigt werden
Gemäß den europäischen Vorschriften gibt Ihnen diese Tabelle Auskunft über die Möglichkeiten zum Einbau von Kindersitzen, die sich mit einem Sicherheitsgurt
befestigen lassen und als Universalsitze für das jeweilige Gewicht des Kindes und den jeweiligen Platz im Fahrzeug zugelassen sind.

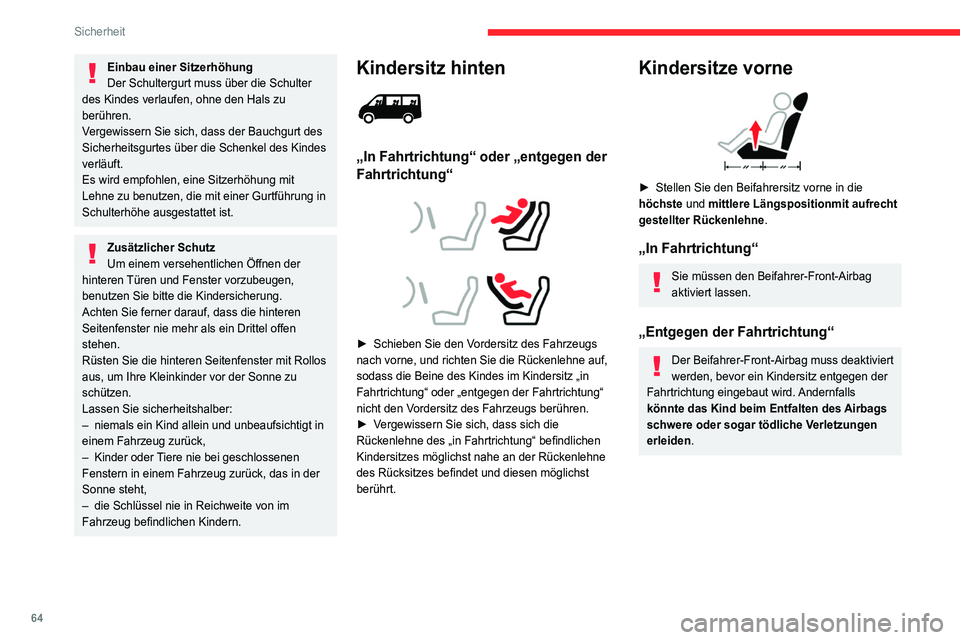

Einbau einer Sitzerhöhung
Der Schultergurt muss über die Schulter
des Kindes verlaufen, ohne den Hals zu
berühren.
Vergewissern Sie sich, dass der Bauchgurt des
Sicherheitsgurtes über die Schenkel des Kindes
verläuft.
Es wird empfohlen, eine Sitzerhöhung mit
Lehne zu benutzen, die mit einer Gurtführung in
Schulterhöhe ausgestattet ist.
Zusätzlicher Schutz
Um einem versehentlichen Öffnen der
hinteren Türen und Fenster vorzubeugen,
benutzen Sie bitte die Kindersicherung.
Achten Sie ferner darauf, dass die hinteren
Seitenfenster nie mehr als ein Drittel offen
stehen.
Rüsten Sie die hinteren Seitenfenster mit Rollos
aus, um Ihre Kleinkinder vor der Sonne zu
schützen.
Lassen Sie sicherheitshalber:
– niemals ein Kind allein und unbeaufsichtigt in
einem Fahrzeug zurück,
– Kinder oder Tiere nie bei geschlossenen
Fenstern in einem Fahrzeug zurück, das in der
Sonne steht,
– die Schlüssel nie in Reichweite von im
Fahrzeug befindlichen Kindern.
Kindersitz hinten
„In Fahrtrichtung“ oder „entgegen der
Fahrtrichtung“
► Schieben Sie den Vordersitz des Fahrzeugs
nach vorne, und richten Sie die Rückenlehne auf,
sodass die Beine des Kindes im Kindersitz „in
Fahrtrichtung“ oder „entgegen der Fahrtrichtung“
nicht den Vordersitz des Fahrzeugs berühren.
► Vergewissern Sie sich, dass sich die
Rückenlehne des „in Fahrtrichtung“ befindlichen
Kindersitzes möglichst nahe an der Rückenlehne
des Rücksitzes befindet und diesen möglichst
berührt.
Kindersitze vorne
► Stellen Sie den Beifahrersitz vorne in die
höchste und mittlere Längsposition mit aufrecht
gestellter Rückenlehne.
„In Fahrtrichtung“
Sie müssen den Beifahrer-Front-Airbag
aktiviert lassen.
„Entgegen der Fahrtrichtung“
Der Beifahrer-Front-Airbag muss deaktiviert
werden, bevor ein Kindersitz entgegen der
Fahrtrichtung eingebaut wird. Andernfalls
könnte das Kind beim Entfalten des Airbags
schwere oder sogar tödliche Verletzungen
erleiden.
Page 67 of 196
65
Sicherheit
5

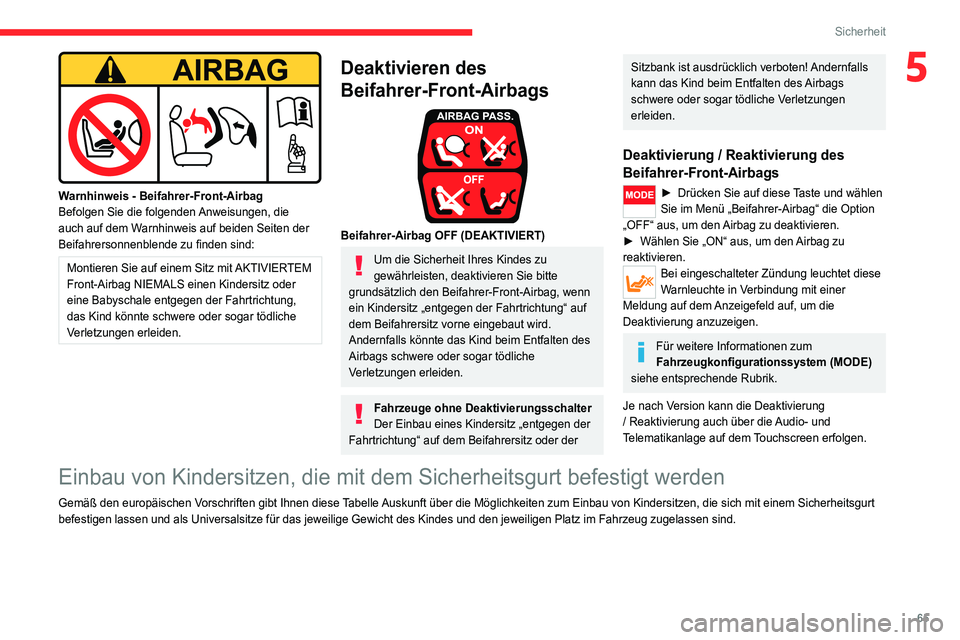

Warnhinweis - Beifahrer-Front-Airbag
Befolgen Sie die folgenden Anweisungen, die
auch auf dem Warnhinweis auf beiden Seiten der
Beifahrersonnenblende zu finden sind:
Montieren Sie auf einem Sitz mit AKTIVIERTEM
Front-Airbag NIEMALS einen Kindersitz oder
eine Babyschale entgegen der Fahrtrichtung,
das Kind könnte schwere oder sogar tödliche
Verletzungen erleiden.
Deaktivieren des
Beifahrer-Front-Airbags
Beifahrer-Airbag OFF (DEAKTIVIERT)
Um die Sicherheit Ihres Kindes zu
gewährleisten, deaktivieren Sie bitte
grundsätzlich den Beifahrer-Front-Airbag, wenn
ein Kindersitz „entgegen der Fahrtrichtung“ auf
dem Beifahrersitz vorne eingebaut wird.
Andernfalls könnte das Kind beim Entfalten des
Airbags schwere oder sogar tödliche
Verletzungen erleiden.
Fahrzeuge ohne Deaktivierungsschalter
Der Einbau eines Kindersitz „entgegen der
Fahrtrichtung“ auf dem Beifahrersitz oder der
Sitzbank ist ausdrücklich verboten! Andernfalls
kann das Kind beim Entfalten des Airbags
schwere oder sogar tödliche Verletzungen
erleiden.
Deaktivierung / Reaktivierung des
Beifahrer-Front-Airbags
► Drücken Sie auf diese Taste und wählen
Sie im Menü „Beifahrer-Airbag“ die Option
„OFF“ aus, um den Airbag zu deaktivieren.
► Wählen Sie „ON“ aus, um den Airbag zu
reaktivieren.
Bei eingeschalteter Zündung leuchtet diese
Warnleuchte in Verbindung mit einer
Meldung auf dem Anzeigefeld auf, um die
Deaktivierung anzuzeigen.
Für weitere Informationen zum
Fahrzeugkonfigurationssystem (MODE)
siehe entsprechende Rubrik.
Je nach Version kann die Deaktivierung
/ Reaktivierung auch über die Audio- und
Telematikanlage auf dem Touchscreen erfolgen.
Einbau von Kindersitzen, die mit dem Sicherheitsgurt befestigt werden
Gemäß den europäischen Vorschriften gibt Ihnen diese Tabelle Auskunft über die Möglichkeiten zum Einbau von Kindersitzen, die sich mit einem Sicherheitsgurt
befestigen lassen und als Universalsitze für das jeweilige Gewicht des Kindes und den jeweiligen Platz im Fahrzeug zugelassen sind.
Page 68 of 196
66
Sicherheit
Übersicht über die Einbaupositionen von ISOFIX-Kindersitzen
Gemäß den europäischen Vorschriften gibt Ihnen diese Tabelle Auskunft über die Einbaumöglichkeiten von ISOFIX-Kindersitzen auf den mit ISOFIX-Halterungen
ausgerüsteten Plätzen in Ihrem Fahrzeug.
Bei ISOFIX-Universal- und Halbuniversalkindersitzen ist die mit Buchstaben von A bis G bezeichnete ISOFIX-Größenklasse des Kindersitzes an der Seite des
Kindersitzes neben dem ISOFIX-Logo angegeben.
Unter 10 kg
(Gruppe 0)
Bis ca. 6 Monate Unter 10 kg
(Gruppe 0)
Unter 13 kg
(Gruppe 0+)
Bis ca. 1 Jahr 9 bis 18 kg
(Gruppe 1)
Von 1 bis ca. 3 Jahre
Typ des
ISOFIX-Kindersitzes Babyschale
"entgegen der Fahrtrichtung" "in Fahrtrichtung"
ISOFIX-
Größenklasse F
G CD EC DA B1
Seitliche Sitze
hinten Reihe 2 mit
Einzelsitzen in
Reihe 1
IUF IUF IUF

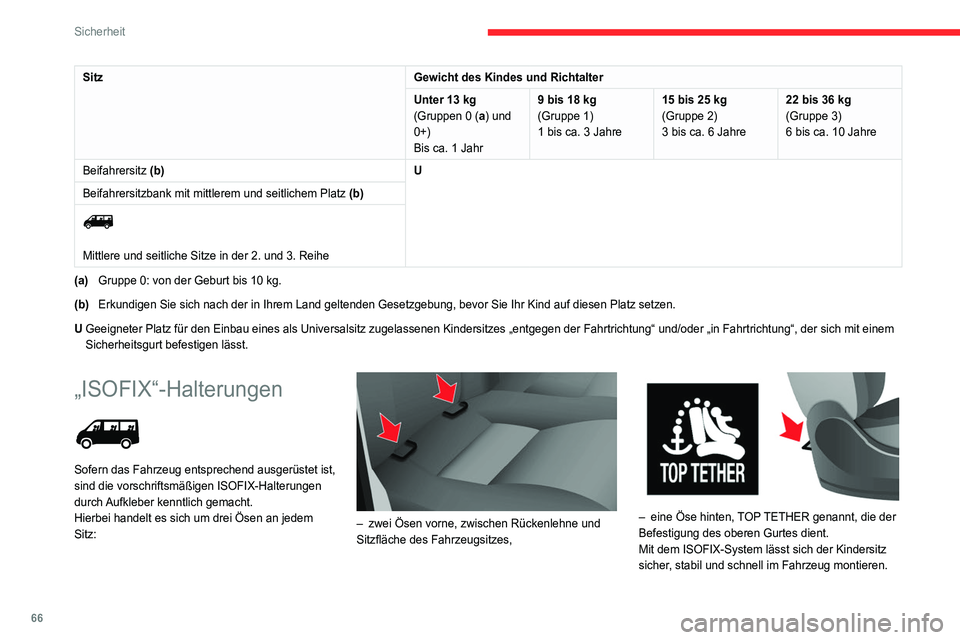

Sitz Gewicht des Kindes und Richtalter
Unter 13 kg
(Gruppen 0 (a) und
0+)
Bis ca. 1 Jahr 9 bis 18 kg
(Gruppe 1)
1 bis ca. 3 Jahre 15 bis 25 kg
(Gruppe 2)
3 bis ca. 6 Jahre 22 bis 36 kg
(Gruppe 3)
6 bis ca. 10 Jahre
Beifahrersitz (b) U
Beifahrersitzbank mit mittlerem und seitlichem Platz (b)
Mittlere und seitliche Sitze in der 2. und 3. Reihe
(a) Gruppe 0: von der Geburt bis 10 kg.
(b) Erkundigen Sie sich nach der in Ihrem Land geltenden Gesetzgebung, bevor Sie Ihr Kind auf diesen Platz setzen.
U Geeigneter Platz für den Einbau eines als Universalsitz zugelassenen Kindersitzes „entgegen der Fahrtrichtung“ und/oder „in Fahrtrichtung“, der sich mit einem
Sicherheitsgurt befestigen lässt.
„ISOFIX“-Halterungen
Sofern das Fahrzeug entsprechend ausgerüstet ist,
sind die vorschriftsmäßigen ISOFIX-Halterungen
durch Aufkleber kenntlich gemacht.
Hierbei handelt es sich um drei Ösen an jedem
Sitz:
– zwei Ösen vorne, zwischen Rückenlehne und
Sitzfläche des Fahrzeugsitzes,
– eine Öse hinten, TOP TETHER genannt, die der
Befestigung des oberen Gurtes dient.
Mit dem ISOFIX-System lässt sich der Kindersitz
sicher, stabil und schnell im Fahrzeug montieren.
Page 69 of 196
67
Sicherheit

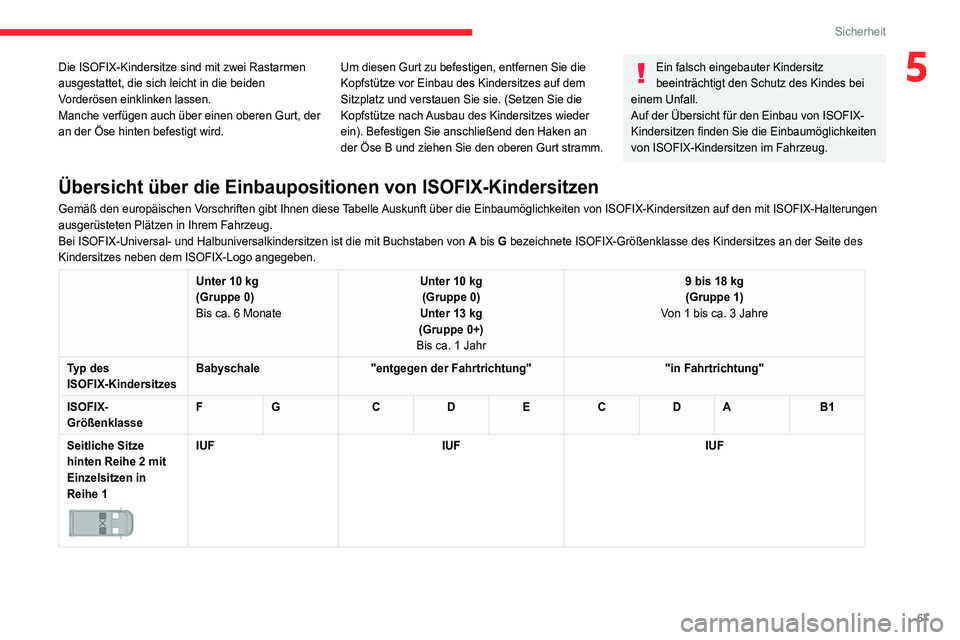

5Die ISOFIX-Kindersitze sind mit zwei Rastarmen
ausgestattet, die sich leicht in die beiden
Vorderösen einklinken lassen.
Manche verfügen auch über einen oberen Gurt, der
an der Öse hinten befestigt wird. Um diesen Gurt zu befestigen, entfernen Sie die
Kopfstütze vor Einbau des Kindersitzes auf dem
Sitzplatz und verstauen Sie sie. (Setzen Sie die
Kopfstütze nach Ausbau des Kindersitzes wieder
ein). Befestigen Sie anschließend den Haken an
der Öse B und ziehen Sie den oberen Gurt stramm.Ein falsch eingebauter Kindersitz
beeinträchtigt den Schutz des Kindes bei
einem Unfall.
Auf der Übersicht für den Einbau von ISOFIX-
Kindersitzen finden Sie die Einbaumöglichkeiten
von ISOFIX-Kindersitzen im Fahrzeug.
Übersicht über die Einbaupositionen von ISOFIX-Kindersitzen
Gemäß den europäischen Vorschriften gibt Ihnen diese Tabelle Auskunft über die Einbaumöglichkeiten von ISOFIX-Kindersitzen auf den mit ISOFIX-Halterungen
ausgerüsteten Plätzen in Ihrem Fahrzeug.
Bei ISOFIX-Universal- und Halbuniversalkindersitzen ist die mit Buchstaben von A bis G bezeichnete ISOFIX-Größenklasse des Kindersitzes an der Seite des
Kindersitzes neben dem ISOFIX-Logo angegeben.
Unter 10 kg
(Gruppe 0)
Bis ca. 6 Monate Unter 10 kg
(Gruppe 0)
Unter 13 kg
(Gruppe 0+)
Bis ca. 1 Jahr 9 bis 18 kg
(Gruppe 1)
Von 1 bis ca. 3 Jahre
Typ des
ISOFIX-Kindersitzes Babyschale
"entgegen der Fahrtrichtung" "in Fahrtrichtung"
ISOFIX-
Größenklasse F
G CD EC DA B1
Seitliche Sitze
hinten Reihe 2 mit
Einzelsitzen in
Reihe 1
IUF IUF IUF
Page 70 of 196
68
Sicherheit
Unter 10 kg
(Gruppe 0)
Bis ca. 6 Monate Unter 10 kg
(Gruppe 0)
Unter 13 kg
(Gruppe 0+)
Bis ca. 1 Jahr 9 bis 18 kg
(Gruppe 1)
Von 1 bis ca. 3 Jahre
Typ des
ISOFIX-Kindersitzes Babyschale
"entgegen der Fahrtrichtung" "in Fahrtrichtung"
ISOFIX-
Größenklasse F
G CD EC DA B1
Seitliche Sitze
hinten Reihe 2
mit zweisitziger
Sitzbank in Reihe 1
IUF XIUF X IUF
IUF Geeigneter Platz für den Einbau eines ISOFIX-Kindersitzes der Kategorie Universal. ISOFIX-Kindersitze „in Fahrtrichtung“, die mit einem oberen Gurt an der
oberen Öse der ISOFIX-Plätze des Fahrzeugs befestigt werden.
X Platz nicht für den Einbau eines ISOFIX-Kindersitzes der angegebenen Größenklasse geeignet.
Kindersicherung
Diese verhindert das Öffnen der seitlichen
Schiebetür von innen.
► Drücken Sie auf die Betätigung an der
Schmalseite der Seitentür.
