În caz de pană
8

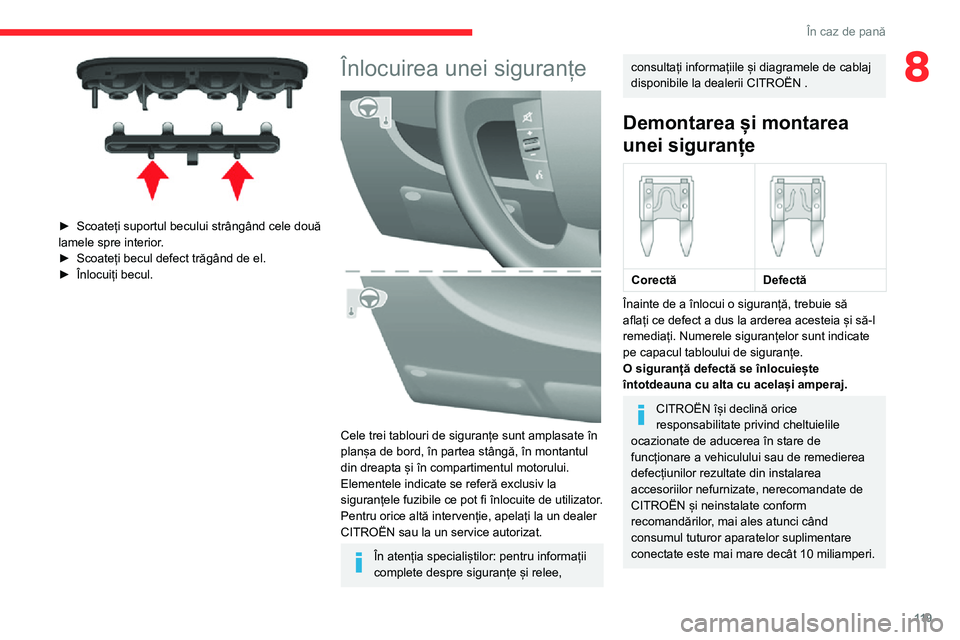

► Scoateți suportul becului strângând cele două lamele spre interior.► Scoateți becul defect trăgând de el.► Înlocuiți becul.
Înlocuirea unei siguranțe

Cele trei tablouri de siguranțe sunt amplasate în planșa de bord, în partea stângă, în montantul din dreapta și în compartimentul motorului.Elementele indicate se referă exclusiv la siguranțele fuzibile ce pot fi înlocuite de utilizator. Pentru orice altă intervenție, apelați la un dealer CITROËN sau la un service autorizat.
În atenția specialiștilor: pentru informații complete despre siguranțe și relee,
consultați informațiile și diagramele de cablaj disponibile la dealerii CITROËN .
Demontarea și montarea
unei siguranțe




CorectăDefectă
Înainte de a înlocui o siguranță, trebuie să aflați ce defect a dus la arderea acesteia și să-l remediați. Numerele siguranțelor sunt indicate pe capacul tabloului de siguranțe.O siguranță defectă se înlocuiește întotdeauna cu alta cu același amperaj.
CITROËN își declină orice responsabilitate privind cheltuielile ocazionate de aducerea în stare de funcționare a vehiculului sau de remedierea defecțiunilor rezultate din instalarea accesoriilor nefurnizate, nerecomandate de CITROËN și neinstalate conform recomandărilor, mai ales atunci când consumul tuturor aparatelor suplimentare conectate este mai mare decât 10 miliamperi.

120
În caz de pană
Siguranțe în stâlpul din
dreapta
► Desprindeți capacul.După intervenție, închideți cu foarte mare atenție capacul.

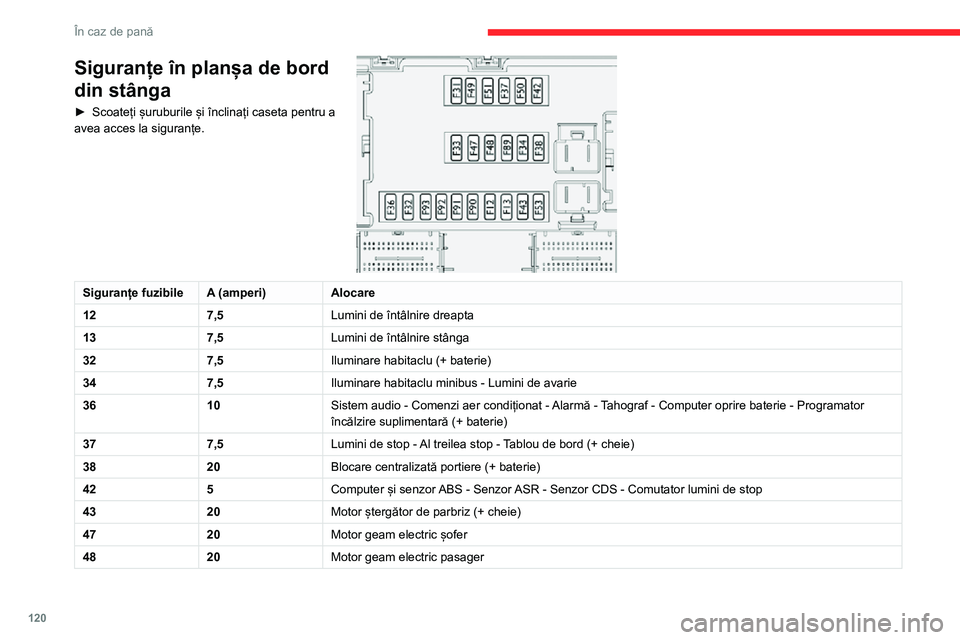

Siguranțe în planșa de bord
din stânga
► Scoateți șuruburile și înclinați caseta pentru a avea acces la siguranțe.

Siguranțe fuzibileA (amperi)Alocare
127,5Lumini de întâlnire dreapta
137,5Lumini de întâlnire stânga
327,5Iluminare habitaclu (+ baterie)
347,5Iluminare habitaclu minibus - Lumini de avarie
3610Sistem audio - Comenzi aer condiționat - Alarmă - Tahograf - Computer oprire baterie - Programator încălzire suplimentară (+ baterie)
377,5Lumini de stop - Al treilea stop - Tablou de bord (+ cheie)
3820Blocare centralizată portiere (+ baterie)
425Computer și senzor ABS - Senzor ASR - Senzor CDS - Comutator lumini de stop
4320Motor ștergător de parbriz (+ cheie)
4720Motor geam electric șofer
4820Motor geam electric pasager

121
În caz de pană

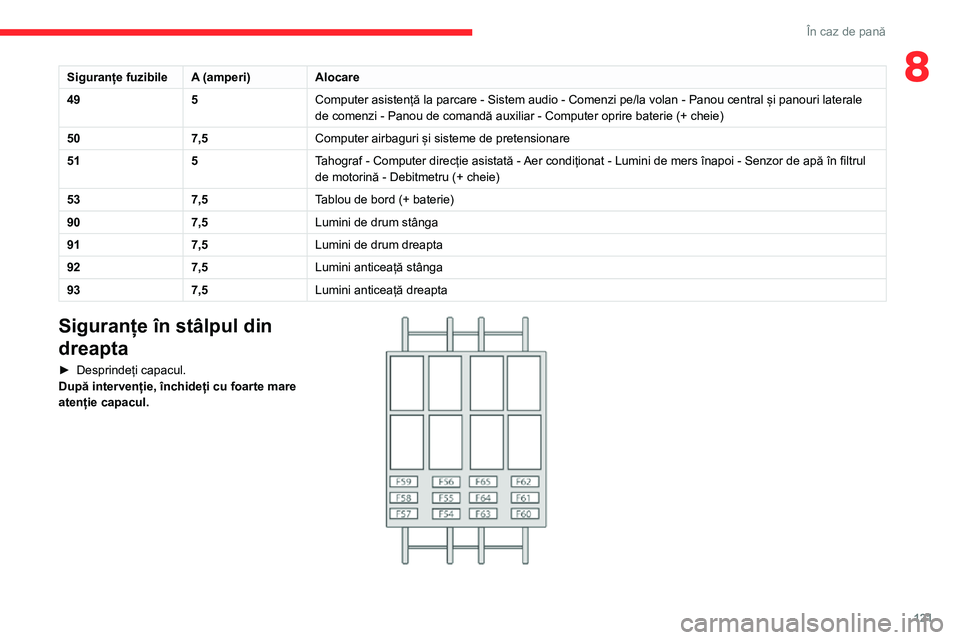

8Siguranțe fuzibileA (amperi)Alocare
495Computer asistență la parcare - Sistem audio - Comenzi pe/la volan - Panou central și panouri laterale de comenzi - Panou de comandă auxiliar - Computer oprire baterie (+ cheie)
507,5Computer airbaguri și sisteme de pretensionare
515Tahograf - Computer direcție asistată - Aer condiționat - Lumini de mers înapoi - Senzor de apă în filtrul de motorină - Debitmetru (+ cheie)
537,5Tablou de bord (+ baterie)
907,5Lumini de drum stânga
917,5Lumini de drum dreapta
927,5Lumini anticeață stânga
937,5Lumini anticeață dreapta
Siguranțe în stâlpul din
dreapta
► Desprindeți capacul.După intervenție, închideți cu foarte mare atenție capacul.

122
În caz de pană
Baterie de 12 V
Instrucțiuni pentru pornirea motorului cu ajutorul altei baterii sau încărcarea bateriei descărcate.
Siguranțe fuzibileA (amperi)Alocare
5515Scaune cu încălzire
5615Priză de 12 V pasageri spate
5710Încălzire suplimentară sub scaun
5815Degivrare lunetă stânga
5915Degivrare lunetă dreapta
6310Comandă încălzire suplimentară pasageri spate
6530Ventilator încălzire suplimentară pasageri spate

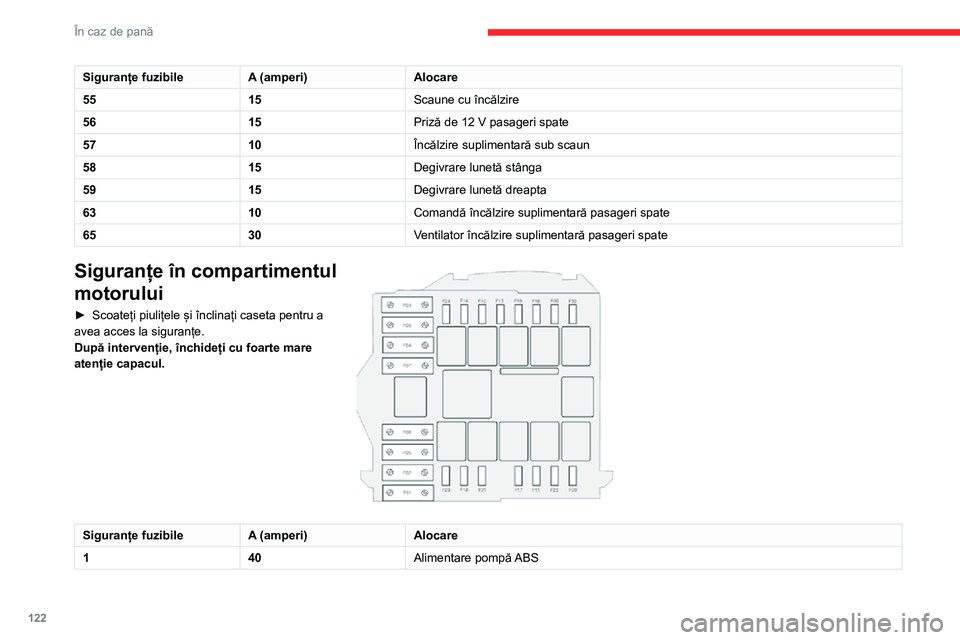

Siguranțe în compartimentul
motorului
► Scoateți piulițele și înclinați caseta pentru a avea acces la siguranțe.După intervenție, închideți cu foarte mare atenție capacul.

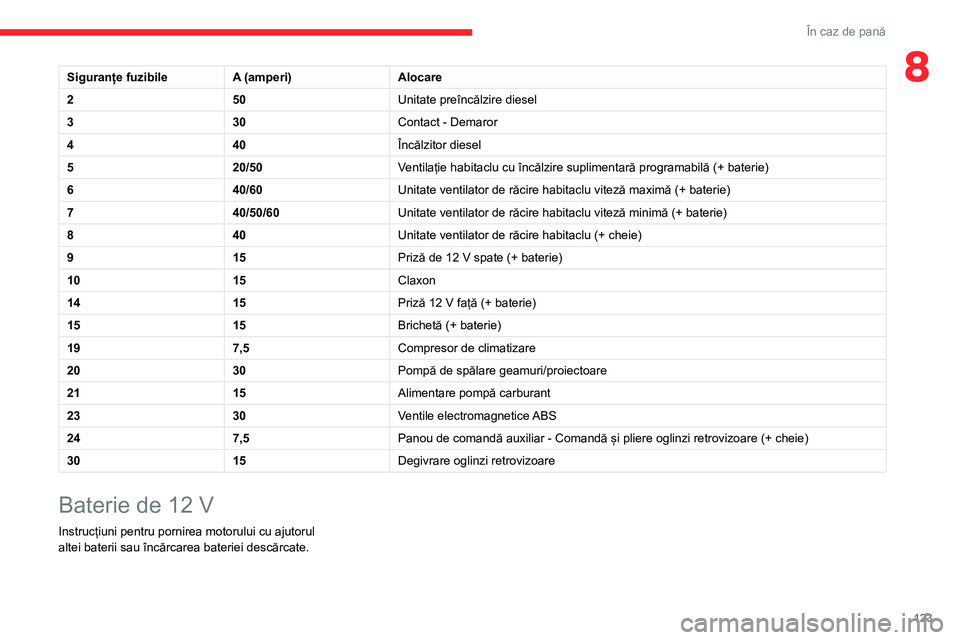

Siguranțe fuzibileA (amperi)Alocare
140Alimentare pompă ABS

123
În caz de pană
8Siguranțe fuzibileA (amperi)Alocare
250Unitate preîncălzire diesel
330Contact - Demaror
440Încălzitor diesel
520/50Ventilație habitaclu cu încălzire suplimentară programabilă (+ baterie)
640/60Unitate ventilator de răcire habitaclu viteză maximă (+ baterie)
740/50/60Unitate ventilator de răcire habitaclu viteză minimă (+ baterie)
840Unitate ventilator de răcire habitaclu (+ cheie)
915Priză de 12 V spate (+ baterie)
1015Claxon
1415Priză 12 V față (+ baterie)
1515Brichetă (+ baterie)
197,5Compresor de climatizare
2030Pompă de spălare geamuri/proiectoare
2115Alimentare pompă carburant
2330Ventile electromagnetice ABS
247,5Panou de comandă auxiliar - Comandă și pliere oglinzi retrovizoare (+ cheie)
3015Degivrare oglinzi retrovizoare
Baterie de 12 V
Instrucțiuni pentru pornirea motorului cu ajutorul altei baterii sau încărcarea bateriei descărcate.

124
În caz de pană
electronice. Totuși, dacă după această operație persistă ușoare perturbații, consultați un dealer CITROËN sau un atelier calificat.
În cazul unei staționări îndelungate de mai mult de o lună, se recomandă să debranșați borna (-) a bateriei.Descrierea procedurii de încărcare a bateriei este oferită doar cu titlu informativ.
După o debranșare îndelungată a bateriei, poate fi necesar să reinițializați următoarele funcții:– parametrii afișajului (unitățile pentru dată, oră, limbă, distanță și temperatură),– posturile sistemului audio,– blocarea centralizată.Unele setări sunt anulate și trebuie introduse din nou; contactați un dealer CITROËN.Dacă vehiculul este echipat cu un tahograf sau o alarmă, se recomandă deconectarea bornei (-) a bateriei (situată sub podea, pe partea stângă, în cabină) pe durata unei opriri prelungite a vehiculului de peste 5 zile.
Pornire cu ajutorul altei
baterii
Nu încercați niciodată să porniți motorul prin conectarea unui redresor.Nu utilizați niciodată o stație de încărcare baterii de 24 V sau mai mult.Verificați în prealabil dacă bateria de rezervă are o tensiune nominală de 12 V și
Baterii de pornire cu acid și
plumb

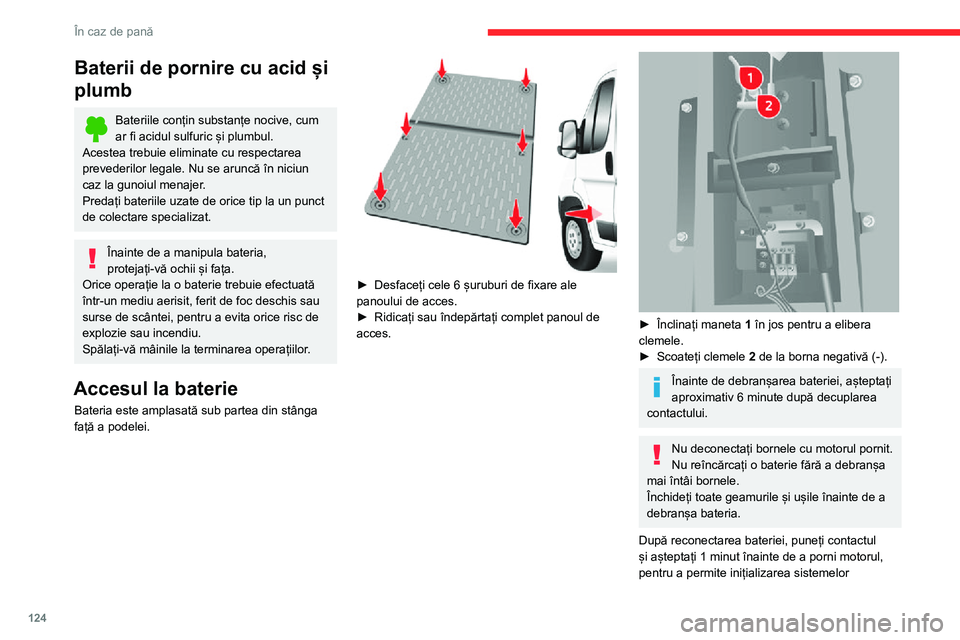

Bateriile conțin substanțe nocive, cum ar fi acidul sulfuric și plumbul.Acestea trebuie eliminate cu respectarea prevederilor legale. Nu se aruncă în niciun caz la gunoiul menajer.Predați bateriile uzate de orice tip la un punct de colectare specializat.
Înainte de a manipula bateria, protejați-vă ochii și fața.Orice operație la o baterie trebuie efectuată într-un mediu aerisit, ferit de foc deschis sau surse de scântei, pentru a evita orice risc de explozie sau incendiu.Spălați-vă mâinile la terminarea operațiilor.
Accesul la baterie
Bateria este amplasată sub partea din stânga față a podelei.

► Desfaceți cele 6 șuruburi de fixare ale panoului de acces.► Ridicați sau îndepărtați complet panoul de acces.

► Înclinați maneta 1 în jos pentru a elibera clemele.► Scoateți clemele 2 de la borna negativă (-).
Înainte de debranșarea bateriei, așteptați aproximativ 6 minute după decuplarea contactului.
Nu deconectați bornele cu motorul pornit.Nu reîncărcați o baterie fără a debranșa mai întâi bornele.Închideți toate geamurile și ușile înainte de a debranșa bateria.
După reconectarea bateriei, puneți contactul și așteptați 1 minut înainte de a porni motorul, pentru a permite inițializarea sistemelor

125
În caz de pană
8electronice. Totuși, dacă după această operație persistă ușoare perturbații, consultați un dealer CITROËN sau un atelier calificat.
În cazul unei staționări îndelungate de mai mult de o lună, se recomandă să debranșați borna (-) a bateriei.Descrierea procedurii de încărcare a bateriei este oferită doar cu titlu informativ.
După o debranșare îndelungată a bateriei, poate fi necesar să reinițializați următoarele funcții:– parametrii afișajului (unitățile pentru dată, oră, limbă, distanță și temperatură),– posturile sistemului audio,– blocarea centralizată.Unele setări sunt anulate și trebuie introduse din nou; contactați un dealer CITROËN.Dacă vehiculul este echipat cu un tahograf sau o alarmă, se recomandă deconectarea bornei (-) a bateriei (situată sub podea, pe partea stângă, în cabină) pe durata unei opriri prelungite a vehiculului de peste 5 zile.
Pornire cu ajutorul altei
baterii
Nu încercați niciodată să porniți motorul prin conectarea unui redresor.Nu utilizați niciodată o stație de încărcare baterii de 24 V sau mai mult.Verificați în prealabil dacă bateria de rezervă are o tensiune nominală de 12 V și
o capacitate minimă egală cu cea a bateriei descărcate.Cele două vehicule nu trebuie să se atingă.Opriți toți consumatorii din cele două vehicule (sistem audio, ștergătoare de parbriz, lumini etc.).Așezați cablurile de pornire astfel încât să nu ajungă aproape de părțile mobile ale motorului (ventilator, curea etc.).Nu deconectați borna (+) cât timp motorul este în funcțiune.


A.Borna pozitivă metalică a vehiculului dvs.
B.Baterie de rezervă
C.Punctul de masă al vehiculului dvs.
Borna pozitivă metalică A poate fi accesată printr-o trapă amplasată pe partea laterală a cutiei de siguranțe.
Conectați doar la bornele indicate și ilustrate mai sus. Pericol de scurtcircuit în cazul nerespectării acestor instrucțiuni!
► Conectați cablul roșu la borna metalică A, apoi la borna (+) a bateriei de rezervă B.
► Conectați un capăt al cablului verde sau negru la borna negativă (-) a bateriei de rezervă B.► Conectați celălalt capăt al cablului verde sau negru la punctul de masă C al vehiculului dvs.► Acționați demarorul și mențineți motorul în funcționare.► Așteptați atingerea turației de ralanti și apoi debranșați cablurile.
Încărcarea bateriei cu un
redresor
► Accesați bateria, amplasată pe podeaua față stânga.► Debranșați bateria.► Respectați instrucțiunile de utilizare date de producătorul redresorului.► Rebranșați, începând cu borna (-).► Asigurați-vă că bornele sunt curate. Dacă sunt acoperite de sulfat (depunere albă sau verzuie), scoateți-le și curățați-le.
Operația de încărcare trebuie efectuată
într-un mediu aerisit, ferit de foc deschis sau surse de scântei, pentru a evita orice risc de explozie sau incendiu.Nu încercați să reîncărcați o baterie înghețată: aceasta trebuie mai întâi dezghețată pentru a evita riscurile de explozie. Dacă a fost înghețată, apelați la un specialist înainte de încărcare pentru a verifica bateria; acesta se va asigura că piesele interioare nu au fost deteriorate

126
În caz de pană
Remorcarea vehiculului
propriu
Inelul de remorcare detașabil se află în trusa de scule de sub scaunul pasagerului față.► Desfaceți capacul cu ajutorul unui instrument plat.

► Înșurubați complet inelul de remorcare detașabil.► Atașați bara de remorcare aprobată la inelul de remorcare detașabil.► Aduceți maneta de viteze în punctul neutru.

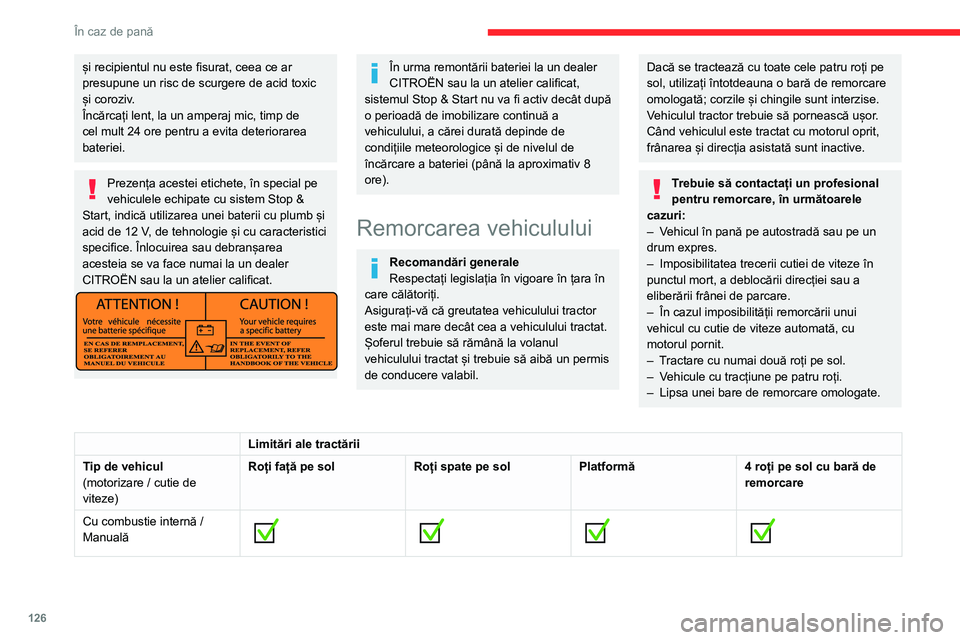

Nerespectarea acestei indicații poate duce la deteriorarea unor subansamble din sistemul de frânare și la lipsa asistării la frânare la repornirea motorului.
și recipientul nu este fisurat, ceea ce ar presupune un risc de scurgere de acid toxic și coroziv.Încărcați lent, la un amperaj mic, timp de cel mult 24 ore pentru a evita deteriorarea bateriei.
Prezența acestei etichete, în special pe vehiculele echipate cu sistem Stop & Start, indică utilizarea unei baterii cu plumb și acid de 12 V, de tehnologie și cu caracteristici specifice. Înlocuirea sau debranșarea acesteia se va face numai la un dealer CITROËN sau la un atelier calificat.
În urma remontării bateriei la un dealer CITROËN sau la un atelier calificat, sistemul Stop & Start nu va fi activ decât după o perioadă de imobilizare continuă a vehiculului, a cărei durată depinde de condițiile meteorologice și de nivelul de încărcare a bateriei (până la aproximativ 8 ore).
Remorcarea vehiculului
Recomandări generaleRespectați legislația în vigoare în țara în care călătoriți.Asigurați-vă că greutatea vehiculului tractor este mai mare decât cea a vehiculului tractat.Șoferul trebuie să rămână la volanul vehiculului tractat și trebuie să aibă un permis de conducere valabil.
Dacă se tractează cu toate cele patru roți pe sol, utilizați întotdeauna o bară de remorcare omologată; corzile și chingile sunt interzise.Vehiculul tractor trebuie să pornească ușor.Când vehiculul este tractat cu motorul oprit, frânarea și direcția asistată sunt inactive.
Trebuie să contactați un profesional pentru remorcare, în următoarele cazuri:– Vehicul în pană pe autostradă sau pe un drum expres.– Imposibilitatea trecerii cutiei de viteze în punctul mort, a deblocării direcției sau a eliberării frânei de parcare.– În cazul imposibilității remorcării unui vehicul cu cutie de viteze automată, cu motorul pornit.– Tractare cu numai două roți pe sol.– Vehicule cu tracțiune pe patru roți.– Lipsa unei bare de remorcare omologate.
Limitări ale tractării
Tip de vehicul(motorizare / cutie de viteze)
Roți față pe solRoți spate pe solPlatformă4 roți pe sol cu bară de remorcare
Cu combustie internă / Manuală

127
În caz de pană
8Remorcarea vehiculului
propriu

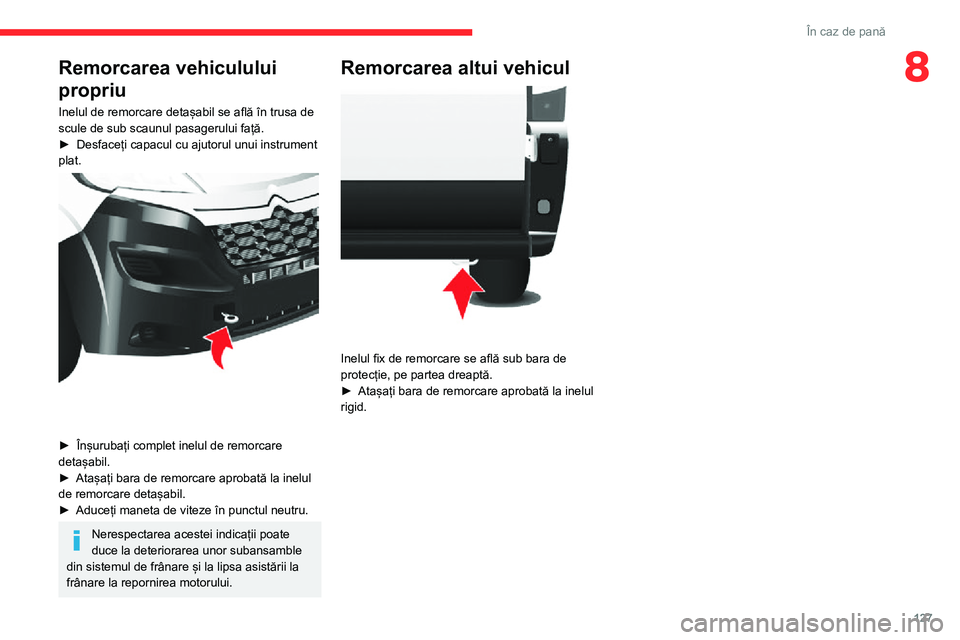

Inelul de remorcare detașabil se află în trusa de scule de sub scaunul pasagerului față.► Desfaceți capacul cu ajutorul unui instrument plat.

► Înșurubați complet inelul de remorcare detașabil.► Atașați bara de remorcare aprobată la inelul de remorcare detașabil.► Aduceți maneta de viteze în punctul neutru.
Nerespectarea acestei indicații poate duce la deteriorarea unor subansamble din sistemul de frânare și la lipsa asistării la frânare la repornirea motorului.
Remorcarea altui vehicul

Inelul fix de remorcare se află sub bara de protecție, pe partea dreaptă.► Atașați bara de remorcare aprobată la inelul rigid.

128
Caracteristici tehnice
Caracteristici motorizări și
sarcini remorcabile
Motoare
Caracteristicile motorului vehiculului sunt trecute în certificatul de înmatriculare, precum și în documentația comercială.
Puterea maximă corespunde valorii omologate pe motor la stand, cu respectarea condițiilor definite în reglementarea europeană (Directiva 1999/99/CE).
Pentru mai multe informații, contactați un reparator agreat CITROËN sau un service autorizat.
Mase și sarcini remorcabile
Valorile maselor și ale sarcinilor remorcabile corespunzătoare vehiculului sunt trecute în certificatul de înmatriculare, precum și în documentația comercială.Aceste valori se regăsesc și pe plăcuța sau eticheta constructorului.Pentru mai multe informații, contactați un reparator agreat CITROËN sau un service autorizat.Valorile MTRA (masa totală rulantă autorizată) și sarcinile remorcabile din listă sunt valabile până la altitudinea maximă de 1.000 m. Sarcina maximă remorcabilă trebuie redusă cu câte 10 % pentru fiecare 1.000 m de altitudine suplimentari.Sarcina maximă autorizată corespunde masei permise pe dispozitivul de remorcare.
Temperaturile exterioare ridicate pot antrena scăderi ale performanțelor vehiculului pentru a proteja motorul. Când temperatura exterioară este mai mare de 37 °C, reduceți sarcina remorcabilă.
Remorcarea cu un vehicul puțin încărcat poate afecta ținuta de drum.Tractarea unei remorci mărește distanța de frânare.În cazul remorcării nu depășiți viteza de 100 km/h (respectați legislația locală în vigoare).
Motorizări Diesel
Motorizări diesel Euro 6.2
Motorizări2,2 BlueHDi 120 S&S2,2 BlueHDi 140 S&S2,2 BlueHDi 165 S&S
Cutie de vitezeManuală, 6 trepte (BVM6)
Capacitate (cc)2.1972.1972.197
Putere max. - normă CEE (kW)88103121
CarburantDieselDieselDiesel
Motorizări diesel Euro 6.1
Motorizări2.0 BlueHDi 1102,0 BlueHDi 110 S&S2.0 BlueHDi 1302,0 BlueHDi 130 S&S2.0 BlueHDi 1602,0 BlueHDi 160 S&S
Cutie de vitezeManuală, 6 trepte (BVM6)
Motorizări2.0 BlueHDi 1102,0 BlueHDi 110 S&S2.0 BlueHDi 1302,0 BlueHDi 130 S&S2.0 BlueHDi 1602,0 BlueHDi 160 S&S
Capacitate (cc)1.9971.9971.997
Putere max. - normă CEE (kW)8196120
CarburantDieselDieselDiesel
Motorizări diesel Euro 4/Euro 5
(În funcție de țara de comercializare)
Motorizări2,2 HDi 1102,2 HDi 1302,2 e-HDi 1302,2 HDi 1502,2 e-HDi 1503 HDi 180
Cutie de vitezeManuală, 6 trepte (BVM6)
Capacitate (cc)2.1982.1982.1982.999
Putere max. - normă CEE (kW)819611 0130
CarburantDieselDieselDieselDiesel
Mase și sarcini remorcabile
Aceste tabele prezintă valorile maselor autorizate (în kg) în funcție de dimensiunile și modelele vehiculului.
Minibus
DimensiuniModelMTACRemorcă nefrânatăSarcina maximă verticală admisă pe dispozitivul de remorcare
L3 H24404.005XX
L4 H24424.250XX
