CITROEN JUMPER 2020 Ghiduri De Utilizare (in Romanian)

129
Caracteristici tehnice

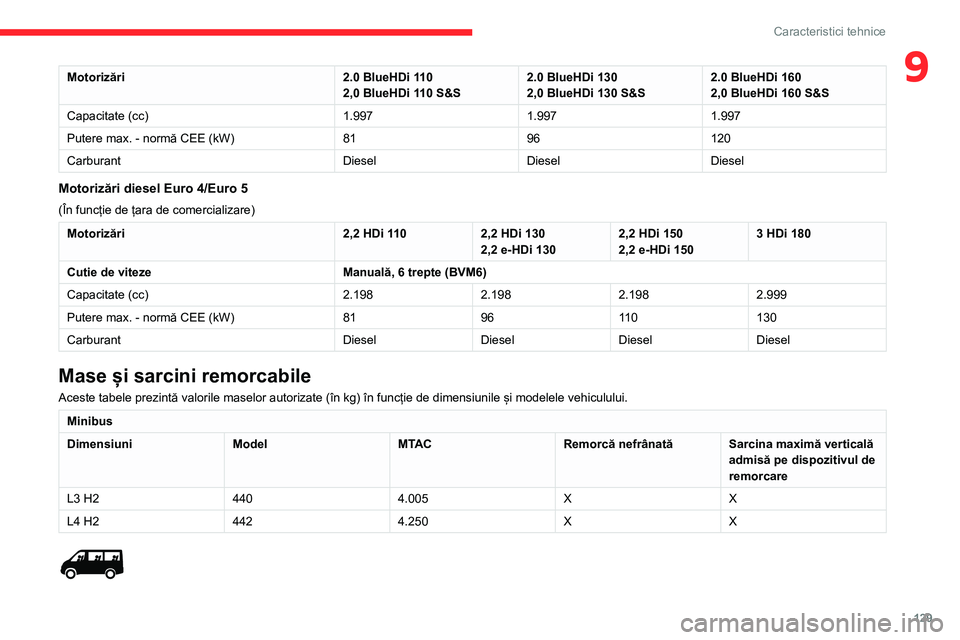

9Motorizări2.0 BlueHDi 1102,0 BlueHDi 110 S&S2.0 BlueHDi 1302,0 BlueHDi 130 S&S2.0 BlueHDi 1602,0 BlueHDi 160 S&S
Capacitate (cc)1.9971.9971.997
Putere max. - normă CEE (kW)8196120
CarburantDieselDieselDiesel
Motorizări diesel Euro 4/Euro 5
(În funcție de țara de comercializare)
Motorizări2,2 HDi 1102,2 HDi 1302,2 e-HDi 1302,2 HDi 1502,2 e-HDi 1503 HDi 180
Cutie de vitezeManuală, 6 trepte (BVM6)
Capacitate (cc)2.1982.1982.1982.999
Putere max. - normă CEE (kW)819611 0130
CarburantDieselDieselDieselDiesel
Mase și sarcini remorcabile
Aceste tabele prezintă valorile maselor autorizate (în kg) în funcție de dimensiunile și modelele vehiculului.
Minibus
DimensiuniModelMTACRemorcă nefrânatăSarcina maximă verticală admisă pe dispozitivul de remorcare
L3 H24404.005XX
L4 H24424.250XX

130
Caracteristici tehnice

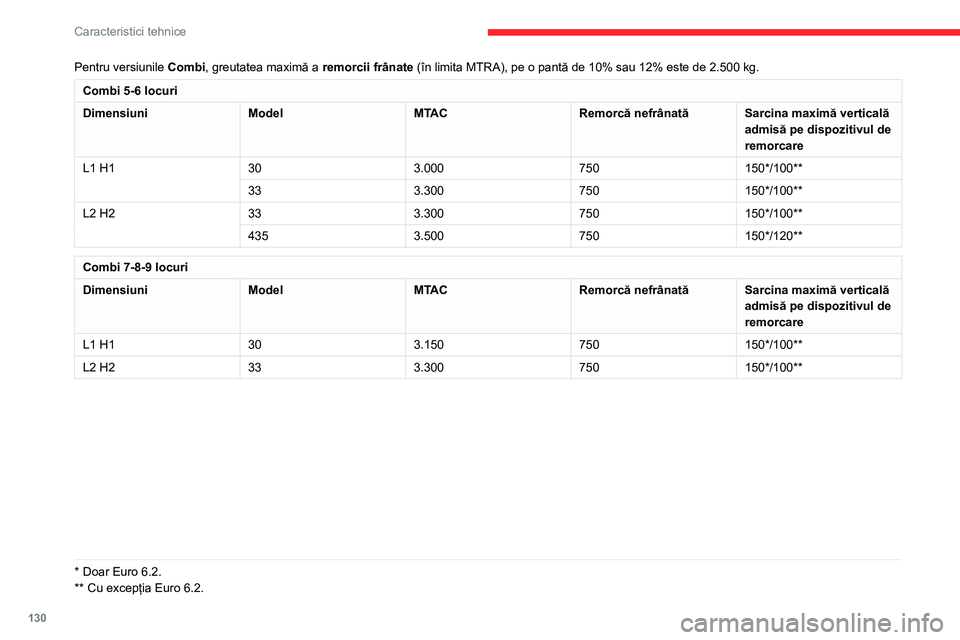

Pentru versiunile Combi, greutatea maximă a remorcii frânate (în limita MTRA), pe o pantă de 10% sau 12% este de 2.500 kg.
Combi 5-6 locuri
DimensiuniModelMTACRemorcă nefrânatăSarcina maximă verticală admisă pe dispozitivul de remorcare
L1 H1303.000750150*/100**
333.300750150*/100**
L2 H2333.300750150*/100**
4353.500750150*/120**
Combi 7-8-9 locuri
DimensiuniModelMTACRemorcă nefrânatăSarcina maximă verticală admisă pe dispozitivul de remorcare
L1 H1303.150750150*/100**
L2 H2333.300750150*/100**
* Doar Euro 6.2.
** Cu excepția Euro 6.2.

131
Caracteristici tehnice

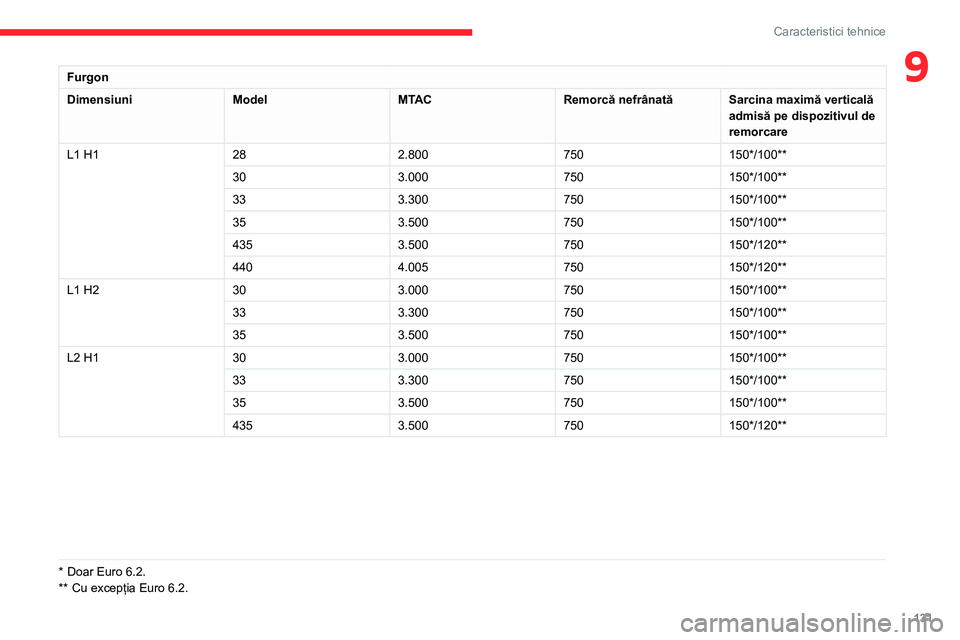

9Furgon
DimensiuniModelMTACRemorcă nefrânatăSarcina maximă verticală admisă pe dispozitivul de remorcare
L1 H1282.800750150*/100**
303.000750150*/100**
333.300750150*/100**
353.500750150*/100**
4353.500750150*/120**
4404.005750150*/120**
L1 H2303.000750150*/100**
333.300750150*/100**
353.500750150*/100**
L2 H1303.000750150*/100**
333.300750150*/100**
353.500750150*/100**
4353.500750150*/120**
* Doar Euro 6.2.
** Cu excepția Euro 6.2.

132
Caracteristici tehnice
Furgon
DimensiuniModelMTACRemorcă nefrânatăSarcina maximă verticală admisă pe dispozitivul de remorcare
L2 H2303.000750150*/100**
333.300750150*/100**
353.500750150*/100**
4353.500750150*/120**
4404.005750150*/120**
Furgon
DimensiuniModelMTACRemorcă nefrânatăSarcina maximă verticală admisă pe dispozitivul de remorcare
L3 H2333.300750150*/100**
353.500750150*/100**
4353.500750150*/120**
4404.005750150*/120**
L3 H3333.300750150*/100**
353.500750150*/100**
4353.500750150*/120**
4404.005750150*/120**
L4 H24353.500750150*/120**
4404.005750150*/120**
Furgon
DimensiuniModelMTACRemorcă nefrânatăSarcina maximă verticală admisă pe dispozitivul de remorcare
L4 H34353.500750150*/120**
4404.005750150*/120**
Dimensiuni
Valorile dimensiunilor sunt oferite în milimetri.
Furgon

133
Caracteristici tehnice

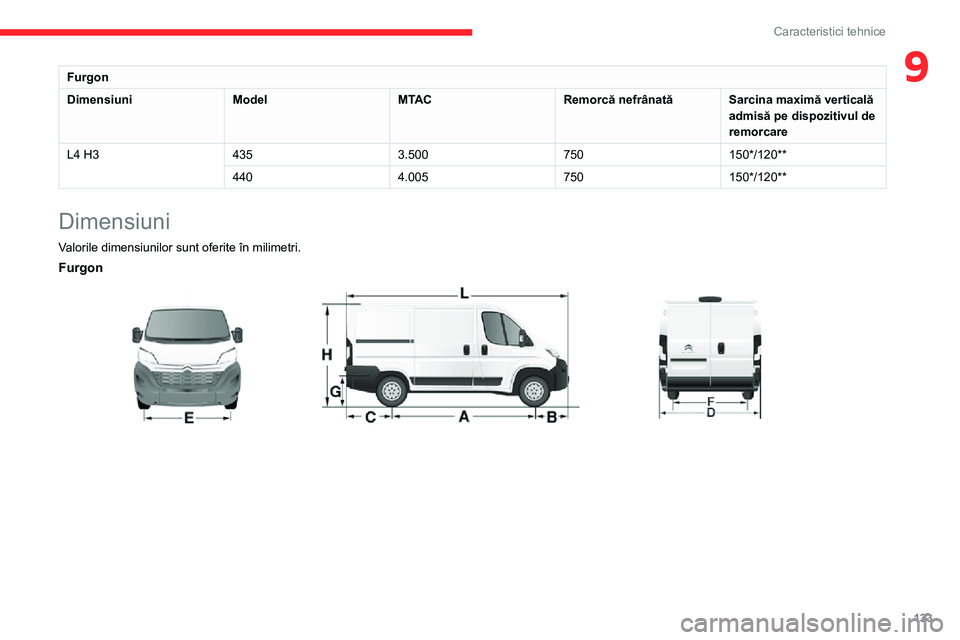

9Furgon
DimensiuniModelMTACRemorcă nefrânatăSarcina maximă verticală admisă pe dispozitivul de remorcare
L4 H34353.500750150*/120**
4404.005750150*/120**
Dimensiuni
Valorile dimensiunilor sunt oferite în milimetri.
Furgon

134
Caracteristici tehnice

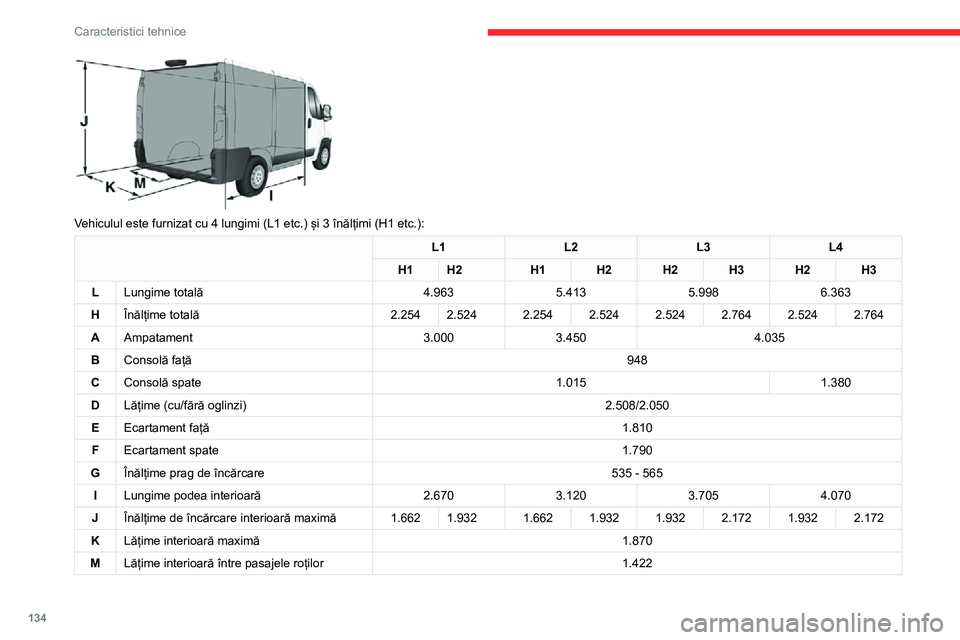

Vehiculul este furnizat cu 4 lungimi (L1 etc.) și 3 înălțimi (H1 etc.):
L1L2L3L4
H1H2H1H2H2H3H2H3
LLungime totală4.9635.4135.9986.363
HÎnălțime totală2.2542.5242.2542.5242.5242.7642.5242.764
AAmpatament3.0003.4504.035
BConsolă față948
CConsolă spate1.0151.380
DLățime (cu/fără oglinzi)2.508/2.050
EEcartament față1.810
FEcartament spate1.790
GÎnălțime prag de încărcare535 - 565
ILungime podea interioară2.6703.1203.7054.070
JÎnălțime de încărcare interioară maximă1.6621.9321.6621.9321.9322.1721.9322.172
KLățime interioară maximă1.870
MLățime interioară între pasajele roților1.422

135
Caracteristici tehnice
9L1L2L3L4
H1H2H1H2H2H3H2H3

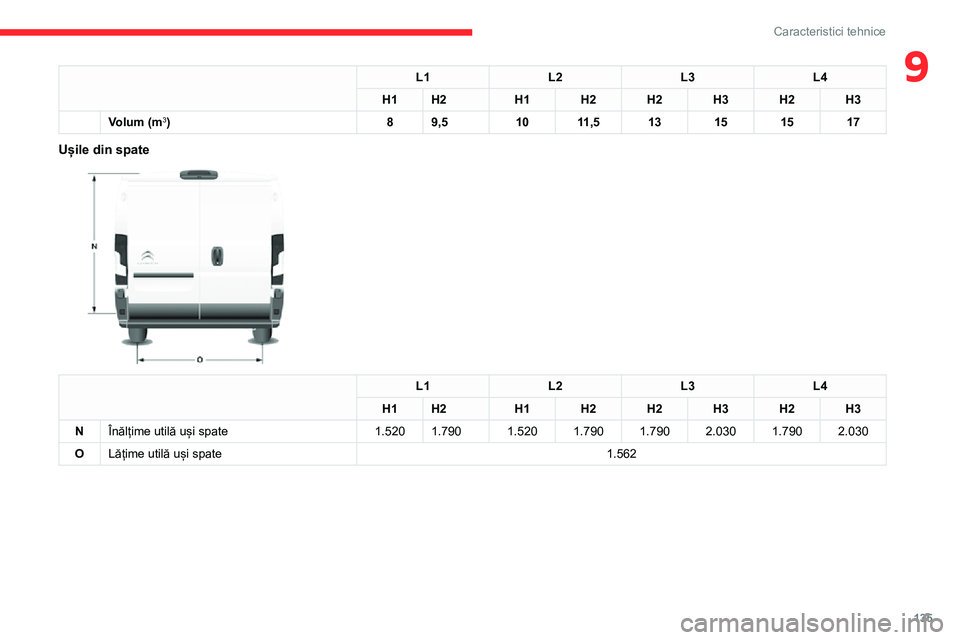

Volum (m3)89,51011,513151517
Ușile din spate

L1L2L3L4
H1H2H1H2H2H3H2H3
NÎnălțime utilă uși spate1.5201.7901.5201.790 1.7902.0301.7902.030
OLățime utilă uși spate1.562

136
Caracteristici tehnice

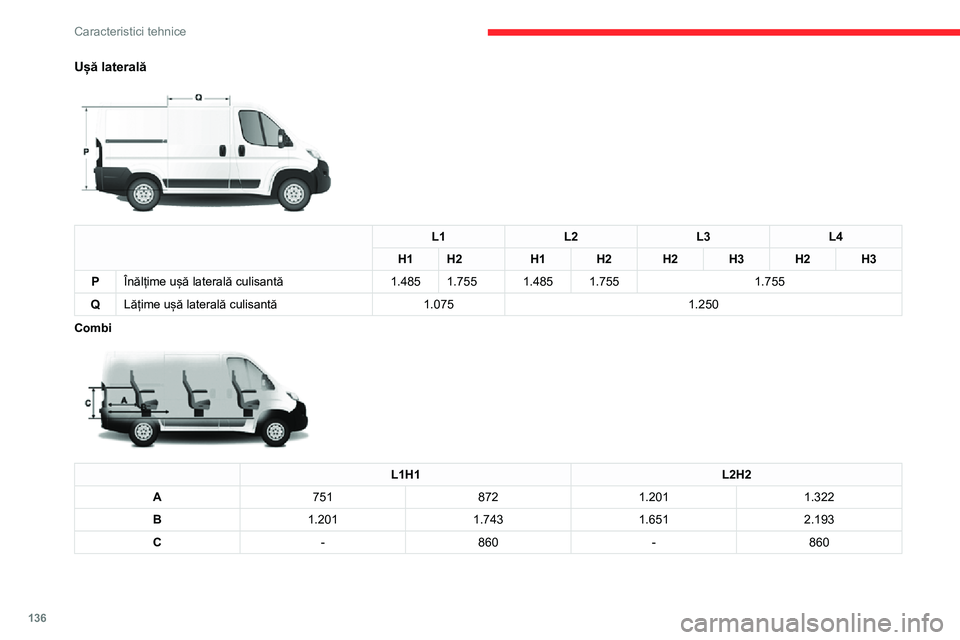

Ușă laterală

L1L2L3L4
H1H2H1H2H2 H3H2H3
PÎnălțime ușă laterală culisantă1.4851.7551.4851.7551.755
QLățime ușă laterală culisantă1.0751.250
Combi

L1H1L2H2
A7518721.2011.322
B1.2011.7431.6512.193
C-860-860
Marcajele de identificare

137
Caracteristici tehnice
9

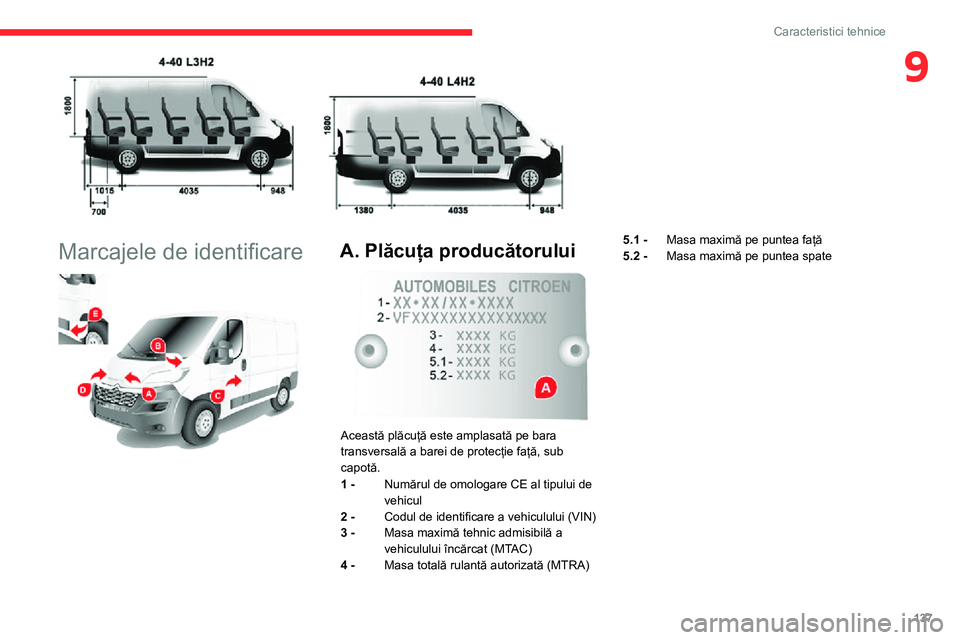

Marcajele de identificare

A. Plăcuța producătorului

Această plăcuță este amplasată pe bara transversală a barei de protecție față, sub capotă.
1 - Numărul de omologare CE al tipului de vehicul
2 - Codul de identificare a vehiculului (VIN)
3 - Masa maximă tehnic admisibilă a vehiculului încărcat (MTAC)
4 - Masa totală rulantă autorizată (MTRA)
5.1 - Masa maximă pe puntea față
5.2 - Masa maximă pe puntea spate

138
Caracteristici tehnice

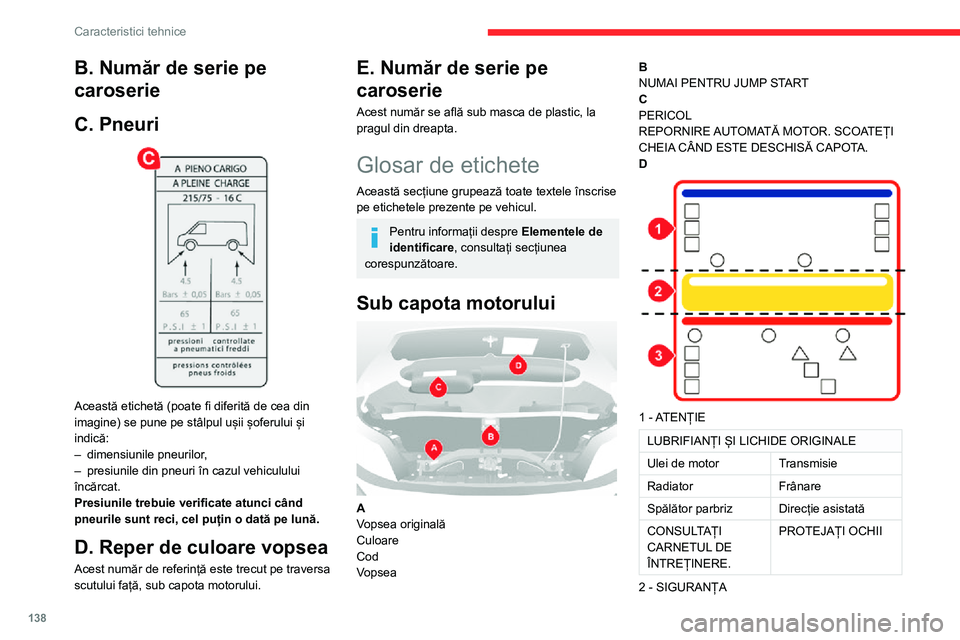

B. Număr de serie pe
caroserie
C. Pneuri

Această etichetă (poate fi diferită de cea din imagine) se pune pe stâlpul ușii șoferului și indică:– dimensiunile pneurilor,– presiunile din pneuri în cazul vehiculului încărcat.Presiunile trebuie verificate atunci când pneurile sunt reci, cel puțin o dată pe lună.
D. Reper de culoare vopsea
Acest număr de referință este trecut pe traversa
scutului față, sub capota motorului.
E. Număr de serie pe
caroserie
Acest număr se află sub masca de plastic, la pragul din dreapta.
Glosar de etichete
Această secțiune grupează toate textele înscrise pe etichetele prezente pe vehicul.
Pentru informații despre Elementele de identificare, consultați secțiunea corespunzătoare.
Sub capota motorului

AVopsea originalăCuloareCodVopsea
BNUMAI PENTRU JUMP STARTCPERICOLREPORNIRE AUTOMATĂ MOTOR. SCOATEȚI CHEIA CÂND ESTE DESCHISĂ CAPOTA.D

1 - ATENȚIE
LUBRIFIANȚI ȘI LICHIDE ORIGINALE
Ulei de motorTransmisie
RadiatorFrânare
Spălător parbrizDirecție asistată
CONSULTAȚI CARNETUL DE ÎNTREȚINERE.
PROTEJAȚI OCHII
2 - SIGURANȚA
