CITROEN JUMPER 2020 Ghiduri De Utilizare (in Romanian)

89

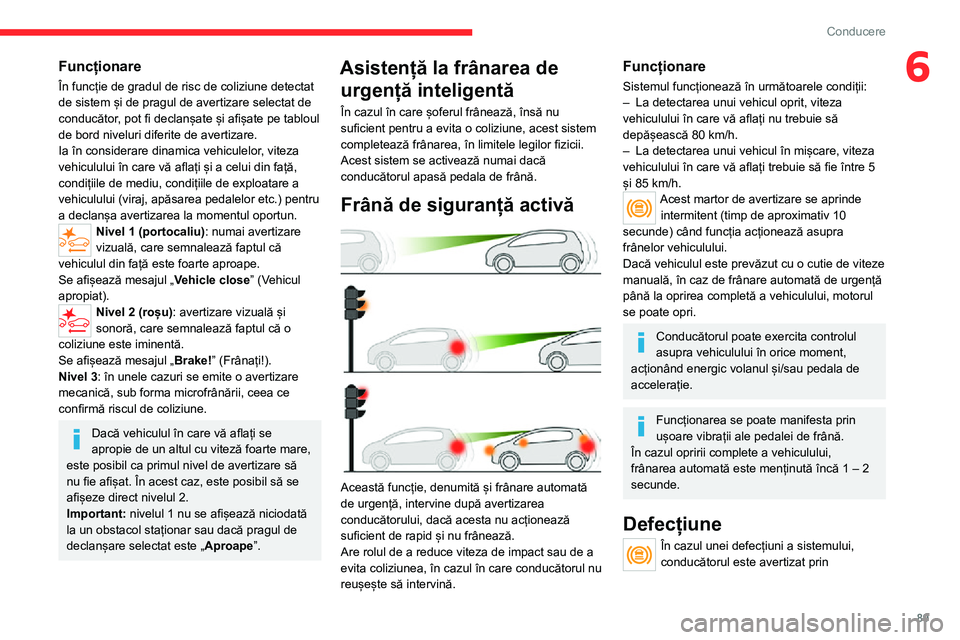

Conducere
6Funcționare
În funcție de gradul de risc de coliziune detectat de sistem și de pragul de avertizare selectat de conducător, pot fi declanșate și afișate pe tabloul de bord niveluri diferite de avertizare.Ia în considerare dinamica vehiculelor, viteza vehiculului în care vă aflați și a celui din față, condițiile de mediu, condițiile de exploatare a vehiculului (viraj, apăsarea pedalelor etc.) pentru a declanșa avertizarea la momentul oportun.Nivel 1 (portocaliu): numai avertizare vizuală, care semnalează faptul că vehiculul din față este foarte aproape.Se afișează mesajul „Vehicle close” (Vehicul apropiat).Nivel 2 (roșu): avertizare vizuală și sonoră, care semnalează faptul că o coliziune este iminentă.Se afișează mesajul „Brake!” (Frânați!).Nivel 3: în unele cazuri se emite o avertizare mecanică, sub forma microfrânării, ceea ce confirmă riscul de coliziune.
Dacă vehiculul în care vă aflați se apropie de un altul cu viteză foarte mare, este posibil ca primul nivel de avertizare să nu fie afișat. În acest caz, este posibil să se afișeze direct nivelul 2.Important: nivelul 1 nu se afișează niciodată la un obstacol staționar sau dacă pragul de declanșare selectat este „Aproape”.
Asistență la frânarea de
urgență inteligentă
În cazul în care șoferul frânează, însă nu suficient pentru a evita o coliziune, acest sistem completează frânarea, în limitele legilor fizicii.Acest sistem se activează numai dacă conducătorul apasă pedala de frână.
Frână de siguranță activă

Această funcție, denumită și frânare automată de urgență, intervine după avertizarea conducătorului, dacă acesta nu acționează
suficient de rapid și nu frânează.Are rolul de a reduce viteza de impact sau de a evita coliziunea, în cazul în care conducătorul nu reușește să intervină.
Funcționare
Sistemul funcționează în următoarele condiții:– La detectarea unui vehicul oprit, viteza vehiculului în care vă aflați nu trebuie să depășească 80 km/h.– La detectarea unui vehicul în mișcare, viteza vehiculului în care vă aflați trebuie să fie între 5 și 85 km/h.Acest martor de avertizare se aprinde intermitent (timp de aproximativ 10 secunde) când funcția acționează asupra frânelor vehiculului.Dacă vehiculul este prevăzut cu o cutie de viteze manuală, în caz de frânare automată de urgență până la oprirea completă a vehiculului, motorul se poate opri.
Conducătorul poate exercita controlul asupra vehiculului în orice moment, acționând energic volanul și/sau pedala de accelerație.
Funcționarea se poate manifesta prin
ușoare vibrații ale pedalei de frână.În cazul opririi complete a vehiculului, frânarea automată este menținută încă 1 – 2 secunde.
Defecțiune
În cazul unei defecțiuni a sistemului, conducătorul este avertizat prin

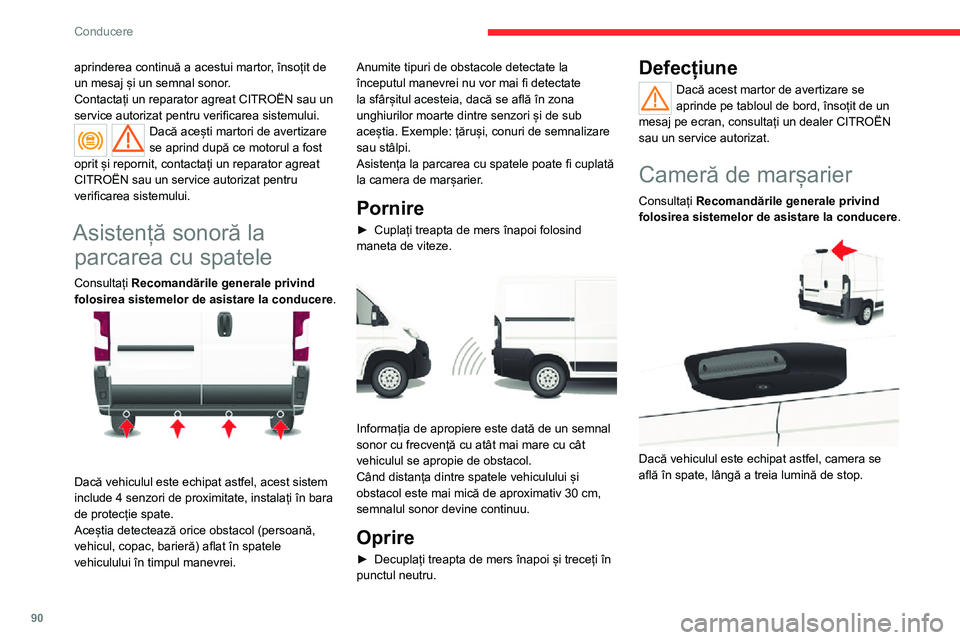

90
Conducere
aprinderea continuă a acestui martor, însoțit de un mesaj și un semnal sonor.Contactați un reparator agreat CITROËN sau un service autorizat pentru verificarea sistemului.Dacă acești martori de avertizare se aprind după ce motorul a fost oprit și repornit, contactați un reparator agreat CITROËN sau un service autorizat pentru verificarea sistemului.
Asistență sonoră la
parcarea cu spatele
Consultați Recomandările generale privind folosirea sistemelor de asistare la conducere.

Dacă vehiculul este echipat astfel, acest sistem include 4 senzori de proximitate, instalați în bara de protecție spate. Aceștia detectează orice obstacol (persoană, vehicul, copac, barieră) aflat în spatele vehiculului în timpul manevrei.
Anumite tipuri de obstacole detectate la începutul manevrei nu vor mai fi detectate la sfârșitul acesteia, dacă se află în zona unghiurilor moarte dintre senzori și de sub aceștia. Exemple: țăruși, conuri de semnalizare sau stâlpi.Asistența la parcarea cu spatele poate fi cuplată la camera de marșarier.
Pornire
► Cuplați treapta de mers înapoi folosind maneta de viteze.

Informația de apropiere este dată de un semnal
sonor cu frecvență cu atât mai mare cu cât vehiculul se apropie de obstacol.Când distanța dintre spatele vehiculului și obstacol este mai mică de aproximativ 30 cm, semnalul sonor devine continuu.
Oprire
► Decuplați treapta de mers înapoi și treceți în punctul neutru.
Defecțiune
Dacă acest martor de avertizare se aprinde pe tabloul de bord, însoțit de un mesaj pe ecran, consultați un dealer CITROËN sau un service autorizat.
Cameră de marșarier
Consultați Recomandările generale privind folosirea sistemelor de asistare la conducere.

Dacă vehiculul este echipat astfel, camera se află în spate, lângă a treia lumină de stop.

91
Conducere
6

Aceasta transmite imagini la ecranul instalat în cabină. Activarea sau dezactivarea ei se realizează prin intermediul meniului de setări al sistemului audio și telematic tactil.Acest sistem este un sistem de asistare la conducere. Camera de mers înapoi poate fi cuplată la asistența la parcarea cu spatele.
Pornire
Camera începe să funcționeze imediat ce se cuplează marșarierul și rămâne activă pană la o viteză de aproximativ 15 km/h. Se dezactivează la peste 18 km/h.Camera este se activează și la deschiderea ușilor spate, atunci când vehiculul este oprit.
Oprire
La cuplarea mersului înainte, ultima imagine rămâne afișată timp de aproximativ 5 secunde, apoi se stinge.
La fel, ultima imagine rămâne, afișată și în cazul închiderii ușilor spate când vehiculul este oprit.
În condiții optime de mers (poziție pe drum, nivel de încărcare) zona de vizibilitate maximă acoperită de această cameră are o adâncime a câmpului de aproximativ 3 m lungime și 5,5 m lățime.Zona de vizibilitate poate varia în funcție de condițiile meteorologice (luminozitate, ploaie, ninsoare, ceață etc.), de încărcătura vehiculului și de poziționarea sa pe șosea.Nu curățați camera și ecranul cu un detergent sau un dispozitiv care poate zgâria sticla.Folosiți o cârpă neabrazivă sau o pensulă.

prefer
Carburant
Capacitatea rezervorului este de aproximativ 90 de litri.Se comercializează și rezervoare cu alte capacități, de 60 și 120 de litri, în funcție de motorizare.
Nivel minim de carburant
Când este atins nivelul E (gol), se aprinde acest martor de avertizare.Din acest moment mai aveți aproximativ 10 sau 12 litri de rezervă, în funcție de capacitatea rezervorului și de motorizare.Faceți o completare cu carburant cât mai curând, pentru a evita o pană.
Alimentare
Alimentarea cu carburant trebuie efectuată cu motorul oprit.► Deschideți trapa de carburant.► Țineți bușonul negru cu o mână.► Cu cealaltă mână, introduceți cheia și rotiți-o
în sens invers acelor de ceasornic.
CU LUBRIFIANeII TOTAL QUARTZ
FACEeI PLINUL
DE ÎNCREDERE


93
Informații practice

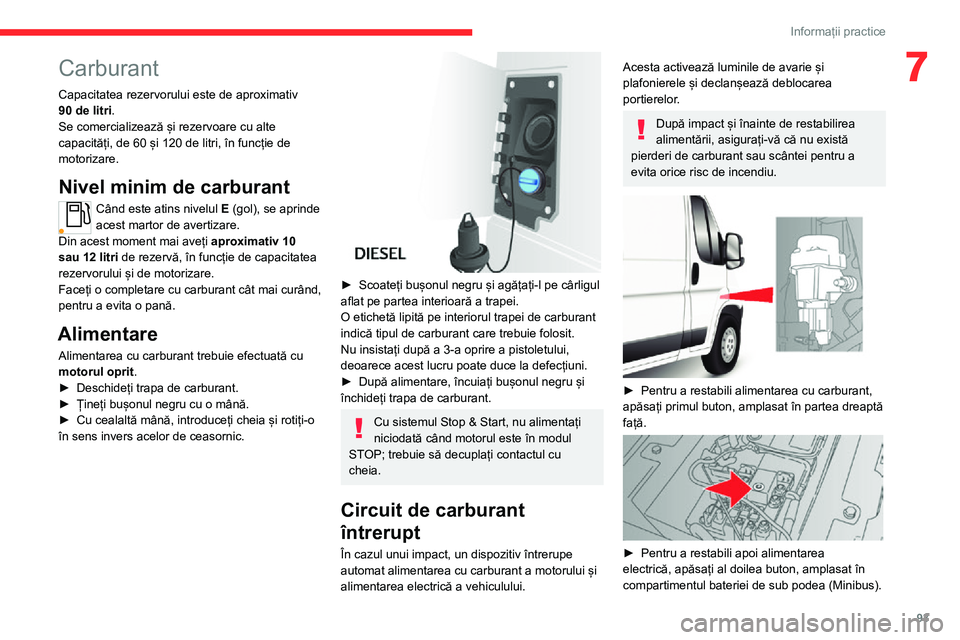

7Carburant
Capacitatea rezervorului este de aproximativ 90 de litri.Se comercializează și rezervoare cu alte capacități, de 60 și 120 de litri, în funcție de motorizare.
Nivel minim de carburant
Când este atins nivelul E (gol), se aprinde acest martor de avertizare.Din acest moment mai aveți aproximativ 10 sau 12 litri de rezervă, în funcție de capacitatea rezervorului și de motorizare.Faceți o completare cu carburant cât mai curând, pentru a evita o pană.
Alimentare
Alimentarea cu carburant trebuie efectuată cu motorul oprit.► Deschideți trapa de carburant.► Țineți bușonul negru cu o mână.► Cu cealaltă mână, introduceți cheia și rotiți-o
în sens invers acelor de ceasornic.

► Scoateți bușonul negru și agățați-l pe cârligul aflat pe partea interioară a trapei.O etichetă lipită pe interiorul trapei de carburant indică tipul de carburant care trebuie folosit.Nu insistați după a 3-a oprire a pistoletului, deoarece acest lucru poate duce la defecțiuni.► După alimentare, încuiați bușonul negru și închideți trapa de carburant.
Cu sistemul Stop & Start, nu alimentați niciodată când motorul este în modul STOP; trebuie să decuplați contactul cu cheia.
Circuit de carburant
întrerupt
În cazul unui impact, un dispozitiv întrerupe automat alimentarea cu carburant a motorului și
alimentarea electrică a vehiculului.
Acesta activează luminile de avarie și plafonierele și declanșează deblocarea portierelor.
După impact și înainte de restabilirea alimentării, asigurați-vă că nu există pierderi de carburant sau scântei pentru a evita orice risc de incendiu.


► Pentru a restabili alimentarea cu carburant, apăsați primul buton, amplasat în partea dreaptă față.

► Pentru a restabili apoi alimentarea electrică, apăsați al doilea buton, amplasat în
compartimentul bateriei de sub podea (Minibus).

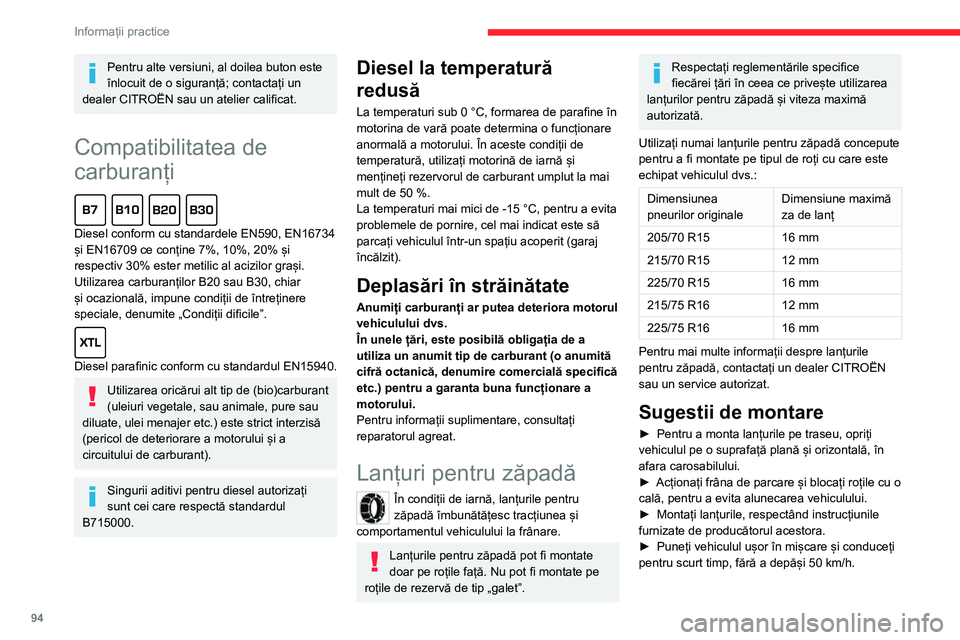

94
Informații practice
Pentru alte versiuni, al doilea buton este înlocuit de o siguranță; contactați un dealer CITROËN sau un atelier calificat.
Compatibilitatea de
carburanți
Diesel conform cu standardele EN590, EN16734 și EN16709 ce conține 7%, 10%, 20% și respectiv 30% ester metilic al acizilor grași. Utilizarea carburanților B20 sau B30, chiar și ocazională, impune condiții de întreținere speciale, denumite „Condiții dificile”.
Diesel parafinic conform cu standardul EN15940.
Utilizarea oricărui alt tip de (bio)carburant (uleiuri vegetale, sau animale, pure sau diluate, ulei menajer etc.) este strict interzisă
(pericol de deteriorare a motorului și a circuitului de carburant).
Singurii aditivi pentru diesel autorizați sunt cei care respectă standardul B715000.
Diesel la temperatură
redusă
La temperaturi sub 0 °C, formarea de parafine în motorina de vară poate determina o funcționare anormală a motorului. În aceste condiții de temperatură, utilizați motorină de iarnă și mențineți rezervorul de carburant umplut la mai mult de 50 %.La temperaturi mai mici de -15 °C, pentru a evita problemele de pornire, cel mai indicat este să parcați vehiculul într-un spațiu acoperit (garaj încălzit).
Deplasări în străinătate
Anumiți carburanți ar putea deteriora motorul vehiculului dvs.În unele țări, este posibilă obligația de a utiliza un anumit tip de carburant (o anumită cifră octanică, denumire comercială specifică etc.) pentru a garanta buna funcționare a motorului.Pentru informații suplimentare, consultați
reparatorul agreat.
Lanțuri pentru zăpadă
În condiții de iarnă, lanțurile pentru zăpadă îmbunătățesc tracțiunea și comportamentul vehiculului la frânare.
Lanțurile pentru zăpadă pot fi montate doar pe roțile față. Nu pot fi montate pe roțile de rezervă de tip „galet”.
Respectați reglementările specifice fiecărei țări în ceea ce privește utilizarea lanțurilor pentru zăpadă și viteza maximă autorizată.
Utilizați numai lanțurile pentru zăpadă concepute pentru a fi montate pe tipul de roți cu care este echipat vehiculul dvs.:
Dimensiunea pneurilor originaleDimensiune maximă za de lanț
205/70 R1516 mm
215/70 R1512 mm
225/70 R1516 mm
215/75 R1612 mm
225/75 R1616 mm
Pentru mai multe informații despre lanțurile pentru zăpadă, contactați un dealer CITROËN sau un service autorizat.
Sugestii de montare
► Pentru a monta lanțurile pe traseu, opriți vehiculul pe o suprafață plană și orizontală, în afara carosabilului.► Acționați frâna de parcare și blocați roțile cu o cală, pentru a evita alunecarea vehiculului.► Montați lanțurile, respectând instrucțiunile furnizate de producătorul acestora.► Puneți vehiculul ușor în mișcare și conduceți pentru scurt timp, fără a depăși 50 km/h.
► Opriți vehiculul și verificați dacă lanțurile sunt corect poziționate.
Se recomandă cu insistență să exersați montarea lanțurilor pe un teren plan și uscat înainte de plecare.
Evitați să mergeți cu lanțuri pentru zăpadă pe drumuri deszăpezite, pentru a nu deteriora pneurile vehiculului și carosabilul. Dacă vehiculul este echipat cu jante din aluminiu, verificați ca nicio parte a lanțului sau a prinderilor acestuia să nu intre în contact cu janta.
Tractarea unei remorci

Valorile maselor remorcabile omologate sunt înscrise pe certificatul de înmatriculare al vehiculului, precum și pe plăcuța constructorului.
Pentru mai multe informații despre Caracteristicile tehnice ale vehiculului și în special despre sarcina maximă

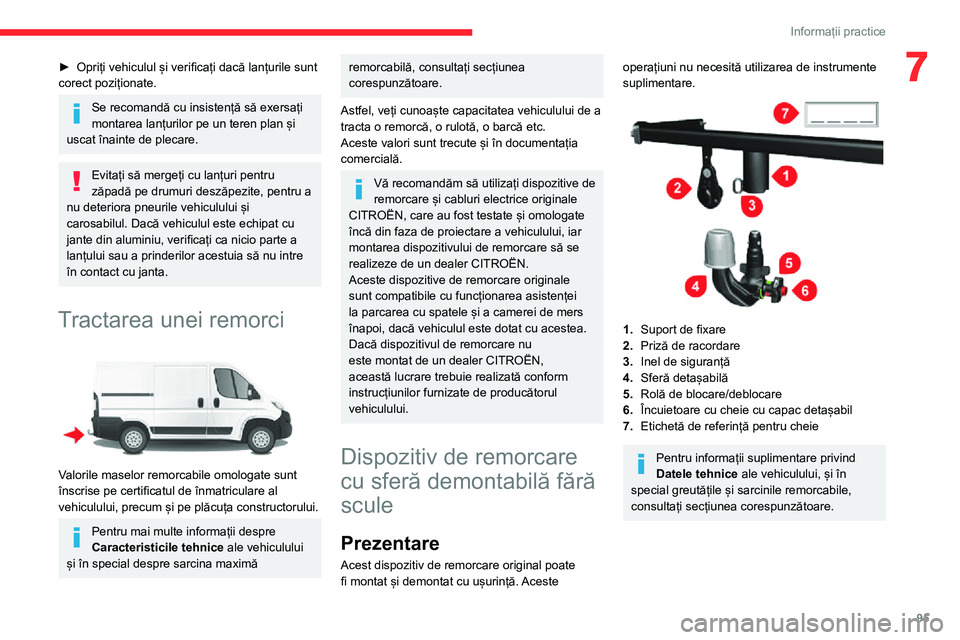

95
Informații practice
7► Opriți vehiculul și verificați dacă lanțurile sunt corect poziționate.
Se recomandă cu insistență să exersați montarea lanțurilor pe un teren plan și uscat înainte de plecare.
Evitați să mergeți cu lanțuri pentru zăpadă pe drumuri deszăpezite, pentru a nu deteriora pneurile vehiculului și carosabilul. Dacă vehiculul este echipat cu jante din aluminiu, verificați ca nicio parte a lanțului sau a prinderilor acestuia să nu intre în contact cu janta.
Tractarea unei remorci

Valorile maselor remorcabile omologate sunt înscrise pe certificatul de înmatriculare al vehiculului, precum și pe plăcuța constructorului.
Pentru mai multe informații despre Caracteristicile tehnice ale vehiculului și în special despre sarcina maximă
remorcabilă, consultați secțiunea corespunzătoare.
Astfel, veți cunoaște capacitatea vehiculului de a tracta o remorcă, o rulotă, o barcă etc.Aceste valori sunt trecute și în documentația comercială.
Vă recomandăm să utilizați dispozitive de remorcare și cabluri electrice originale CITROËN, care au fost testate și omologate încă din faza de proiectare a vehiculului, iar montarea dispozitivului de remorcare să se realizeze de un dealer CITROËN.Aceste dispozitive de remorcare originale sunt compatibile cu funcționarea asistenței la parcarea cu spatele și a camerei de mers înapoi, dacă vehiculul este dotat cu acestea.Dacă dispozitivul de remorcare nu este montat de un dealer CITROËN, această lucrare trebuie realizată conform instrucțiunilor furnizate de producătorul vehiculului.
Dispozitiv de remorcare
cu sferă demontabilă fără
scule
Prezentare
Acest dispozitiv de remorcare original poate fi montat și demontat cu ușurință. Aceste
operațiuni nu necesită utilizarea de instrumente suplimentare.

1.Suport de fixare
2.Priză de racordare
3.Inel de siguranță
4.Sferă detașabilă
5.Rolă de blocare/deblocare
6.Încuietoare cu cheie cu capac detașabil
7.Etichetă de referință pentru cheie
Pentru informații suplimentare privind Datele tehnice ale vehiculului, și în special greutățile și sarcinile remorcabile, consultați secțiunea corespunzătoare.

96
Informații practice

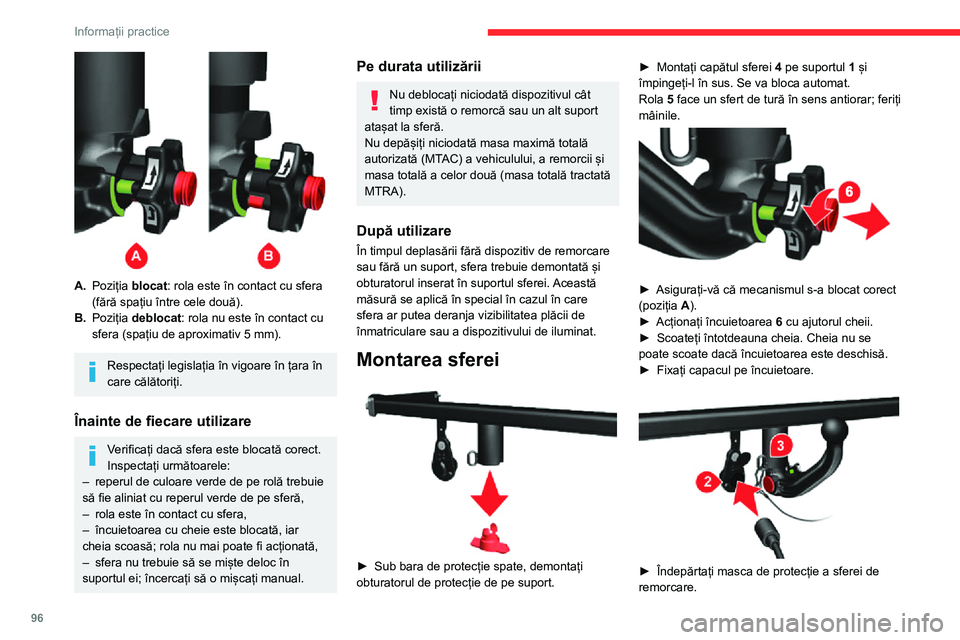

A.Poziția blocat: rola este în contact cu sfera (fără spațiu între cele două).
B.Poziția deblocat: rola nu este în contact cu sfera (spațiu de aproximativ 5 mm).
Respectați legislația în vigoare în țara în care călătoriți.
Înainte de fiecare utilizare
Verificați dacă sfera este blocată corect. Inspectați următoarele:– reperul de culoare verde de pe rolă trebuie să fie aliniat cu reperul verde de pe sferă,– rola este în contact cu sfera,– încuietoarea cu cheie este blocată, iar cheia scoasă; rola nu mai poate fi acționată,– sfera nu trebuie să se miște deloc în suportul ei; încercați să o mișcați manual.
Pe durata utilizării
Nu deblocați niciodată dispozitivul cât timp există o remorcă sau un alt suport atașat la sferă.Nu depășiți niciodată masa maximă totală autorizată (MTAC) a vehiculului, a remorcii și masa totală a celor două (masa totală tractată MTRA).
După utilizare
În timpul deplasării fără dispozitiv de remorcare sau fără un suport, sfera trebuie demontată și obturatorul inserat în suportul sferei. Această măsură se aplică în special în cazul în care sfera ar putea deranja vizibilitatea plăcii de înmatriculare sau a dispozitivului de iluminat.
Montarea sferei

► Sub bara de protecție spate, demontați obturatorul de protecție de pe suport.
► Montați capătul sferei 4 pe suportul 1 și împingeți-l în sus. Se va bloca automat.Rola 5 face un sfert de tură în sens antiorar; feriți mâinile.

► Asigurați-vă că mecanismul s-a blocat corect (poziția A).► Acționați încuietoarea 6 cu ajutorul cheii.► Scoateți întotdeauna cheia. Cheia nu se poate scoate dacă încuietoarea este deschisă.► Fixați capacul pe încuietoare.

► Îndepărtați masca de protecție a sferei de remorcare.
► Fixați remorca pe sfera de remorcare.► Atașați cablul remorcii la inelul de siguranță 3 al suportului.► Conectați fișa remorcii la priza de racordare 2 a suportului.
Demontarea sferei
► Debranșați fișa remorcii de la priza de racordare 2 a suportului.► Detașați cablul remorcii de la inelul de siguranță 3 al suportului.► Desprindeți remorca de pe sfera de remorcare.► Remontați obturatorul de protecție pe sfera de remorcare.► Îndepărtați capacul încuietorii și apăsați-l pe capătul cheii.► Introduceți cheia în încuietoarea 6.► Deschideți încuietoarea cu ajutorul cheii.► Țineți ferm sfera 4 cu o mână, iar cu cealaltă trageți și rotiți rola 5 până la capăt, în sens orar. Nu eliberați rola.► Scoateți sfera prin partea de jos a suportului
1.► Eliberați rola. Aceasta se fixează automat în poziția deblocat (poziția B).► Remontați obturatorul de protecție pe suportul de fixare .► Depozitați cu grijă sfera de remorcare în husa ei, la adăpost de lovituri și murdărie.

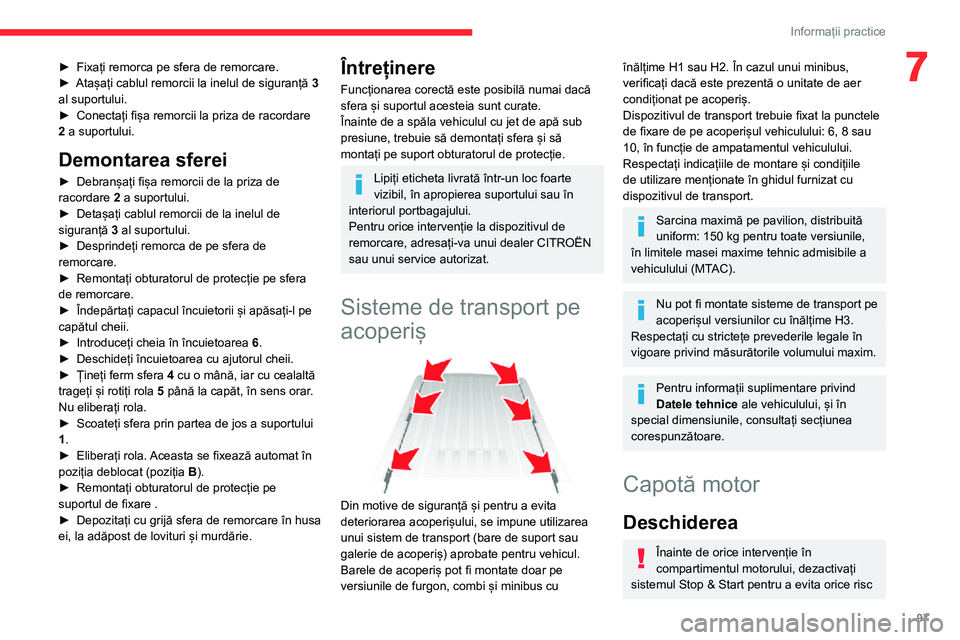

97
Informații practice
7► Fixați remorca pe sfera de remorcare.► Atașați cablul remorcii la inelul de siguranță 3 al suportului.► Conectați fișa remorcii la priza de racordare 2 a suportului.
Demontarea sferei
► Debranșați fișa remorcii de la priza de racordare 2 a suportului.► Detașați cablul remorcii de la inelul de siguranță 3 al suportului.► Desprindeți remorca de pe sfera de remorcare.► Remontați obturatorul de protecție pe sfera de remorcare.► Îndepărtați capacul încuietorii și apăsați-l pe capătul cheii.► Introduceți cheia în încuietoarea 6.► Deschideți încuietoarea cu ajutorul cheii.► Țineți ferm sfera 4 cu o mână, iar cu cealaltă trageți și rotiți rola 5 până la capăt, în sens orar. Nu eliberați rola.► Scoateți sfera prin partea de jos a suportului
1.► Eliberați rola. Aceasta se fixează automat în poziția deblocat (poziția B).► Remontați obturatorul de protecție pe suportul de fixare .► Depozitați cu grijă sfera de remorcare în husa ei, la adăpost de lovituri și murdărie.
Întreținere
Funcționarea corectă este posibilă numai dacă sfera și suportul acesteia sunt curate.Înainte de a spăla vehiculul cu jet de apă sub presiune, trebuie să demontați sfera și să montați pe suport obturatorul de protecție.
Lipiți eticheta livrată într-un loc foarte vizibil, în apropierea suportului sau în interiorul portbagajului.Pentru orice intervenție la dispozitivul de remorcare, adresați-va unui dealer CITROËN sau unui service autorizat.
Sisteme de transport pe
acoperiș

Din motive de siguranță și pentru a evita deteriorarea acoperișului, se impune utilizarea unui sistem de transport (bare de suport sau galerie de acoperiș) aprobate pentru vehicul.Barele de acoperiș pot fi montate doar pe
versiunile de furgon, combi și minibus cu
înălțime H1 sau H2. În cazul unui minibus, verificați dacă este prezentă o unitate de aer condiționat pe acoperiș.Dispozitivul de transport trebuie fixat la punctele de fixare de pe acoperișul vehiculului: 6, 8 sau 10, în funcție de ampatamentul vehiculului.Respectați indicațiile de montare și condițiile de utilizare menționate în ghidul furnizat cu dispozitivul de transport.
Sarcina maximă pe pavilion, distribuită uniform: 150 kg pentru toate versiunile, în limitele masei maxime tehnic admisibile a vehiculului (MTAC).
Nu pot fi montate sisteme de transport pe acoperișul versiunilor cu înălțime H3.Respectați cu strictețe prevederile legale în vigoare privind măsurătorile volumului maxim.
Pentru informații suplimentare privind Datele tehnice ale vehiculului, și în special dimensiunile, consultați secțiunea
corespunzătoare.
Capotă motor
Deschiderea
Înainte de orice intervenție în compartimentul motorului, dezactivați sistemul Stop & Start pentru a evita orice risc

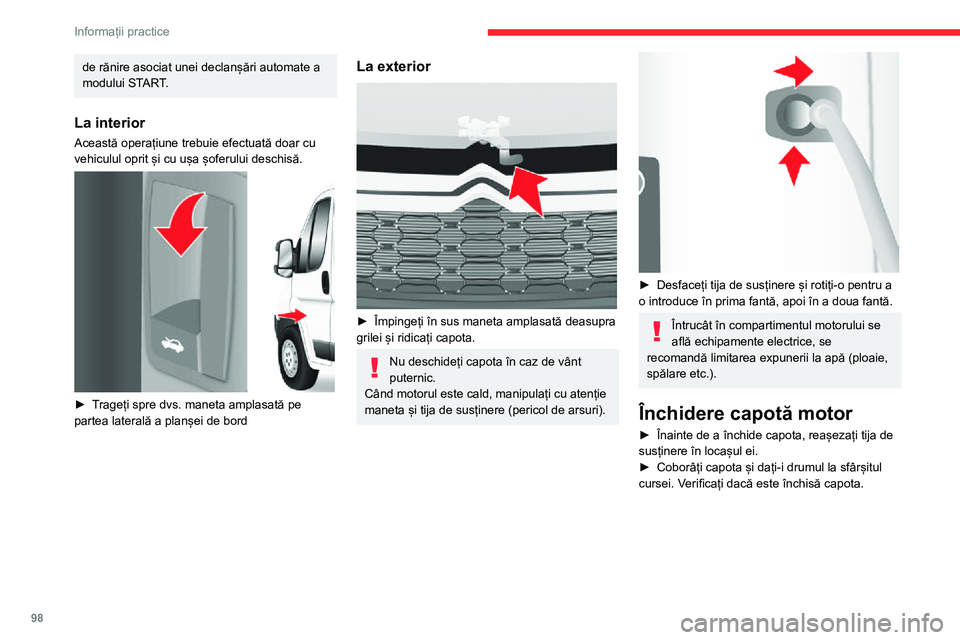

98
Informații practice
de rănire asociat unei declanșări automate a modului START.
La interior
Această operațiune trebuie efectuată doar cu vehiculul oprit și cu ușa șoferului deschisă.

► Trageți spre dvs. maneta amplasată pe partea laterală a planșei de bord
La exterior

► Împingeți în sus maneta amplasată deasupra grilei și ridicați capota.
Nu deschideți capota în caz de vânt puternic.Când motorul este cald, manipulați cu atenție maneta și tija de susținere (pericol de arsuri).


► Desfaceți tija de susținere și rotiți-o pentru a o introduce în prima fantă, apoi în a doua fantă.
Întrucât în compartimentul motorului se află echipamente electrice, se recomandă limitarea expunerii la apă (ploaie, spălare etc.).
Închidere capotă motor
► Înainte de a închide capota, reașezați tija de susținere în locașul ei.► Coborâți capota și dați-i drumul la sfârșitul cursei. Verificați dacă este închisă capota.
Motorizări diesel


1.Rezervor sistem spălător de parbriz și faruri
2.Rezervor de lichid de servodirecție
3.Rezervor de lichid de răcire motor
4.Rezervor lichid de frână și de ambreiaj
5.Filtru de motorină
6.Caseta cu siguranțe
7.Filtru de aer
8.Jojă manuală
9.Bușon de completare ulei de motor
Conexiuni baterie:
+ Bornă pozitivă metalică
- Bornă negativă metalică (împământare)
