109
În caz de pană
8Martorii acestora se sting și sistemul redevine în întregime operațional.Acest mod se dezactivează automat dacă depășiți viteza de aproximativ 5 km/h.După securizarea vehiculului, efectuați operațiunile de mai jos în această ordine:
1-Luați sculele.
2-Scoateți roata de rezervă din carcasa ei.
3-Poziționați cricul.
4-Înlocuiți roata defectă.
5-Depozitați roata defectă.

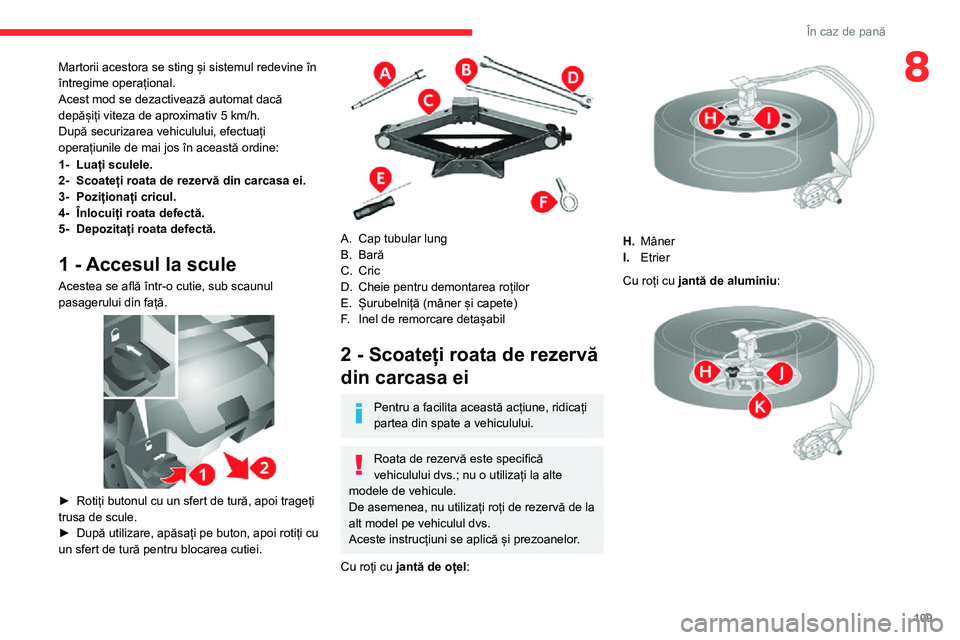

1 - Accesul la scule
Acestea se află într-o cutie, sub scaunul pasagerului din față.

► Rotiți butonul cu un sfert de tură, apoi trageți trusa de scule.► După utilizare, apăsați pe buton, apoi rotiți cu un sfert de tură pentru blocarea cutiei.

A.Cap tubular lung
B.Bară
C.Cric
D.Cheie pentru demontarea roților
E.Șurubelniță (mâner și capete)
F.Inel de remorcare detașabil
2 - Scoateți roata de rezervă
din carcasa ei
Pentru a facilita această acțiune, ridicați partea din spate a vehiculului.
Roata de rezervă este specifică vehiculului dvs.; nu o utilizați la alte modele de vehicule.De asemenea, nu utilizați roți de rezervă de la alt model pe vehiculul dvs.Aceste instrucțiuni se aplică și prezoanelor.
Cu roți cu jantă de oțel:

H.Mâner
I.Etrier
Cu roți cu jantă de aluminiu:

11 0
În caz de pană
3 - Așezați cricul
Asigurați-vă că cricul este perfect stabil.Dacă solul este alunecos sau instabil, cricul poate ceda. Pericol de rănire!


Aveți grijă să poziționați cricul doar în punctele 1 sau 2 sub vehicul, astfel încât capul cricului să fie bine centrat în zona de contact a vehiculului. În caz contrar, vehiculul poate fi deteriorat și/sau cricul poate ceda.
Asigurați-vă că pasagerii sunt în siguranță (s-au îndepărtat de vehicul).
Nu puneți niciodată mâna sau capul în pasajul roții.

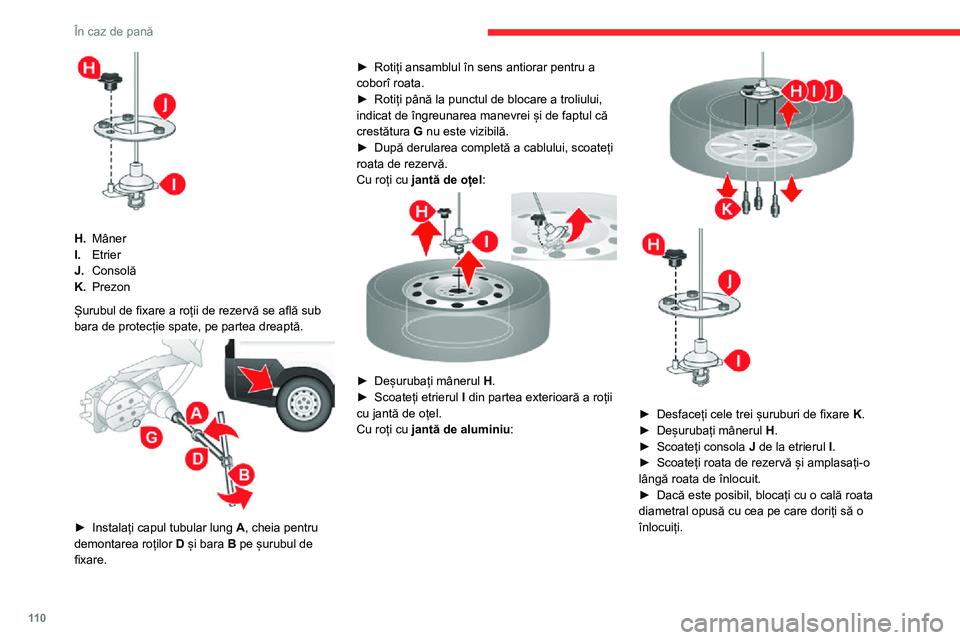

H.Mâner
I.Etrier
J.Consolă
K.Prezon
Șurubul de fixare a roții de rezervă se află sub bara de protecție spate, pe partea dreaptă.

► Instalați capul tubular lung A, cheia pentru
demontarea roților D și bara B pe șurubul de fixare.
► Rotiți ansamblul în sens antiorar pentru a coborî roata.► Rotiți până la punctul de blocare a troliului, indicat de îngreunarea manevrei și de faptul că crestătura G nu este vizibilă.► După derularea completă a cablului, scoateți roata de rezervă.Cu roți cu jantă de oțel:

► Deșurubați mânerul H.► Scoateți etrierul I din partea exterioară a roții cu jantă de oțel.Cu roți cu jantă de aluminiu:

► Desfaceți cele trei șuruburi de fixare K.► Deșurubați mânerul H.► Scoateți consola J de la etrierul I.► Scoateți roata de rezervă și amplasați-o lângă roata de înlocuit.► Dacă este posibil, blocați cu o cală roata diametral opusă cu cea pe care doriți să o înlocuiți.

111
În caz de pană

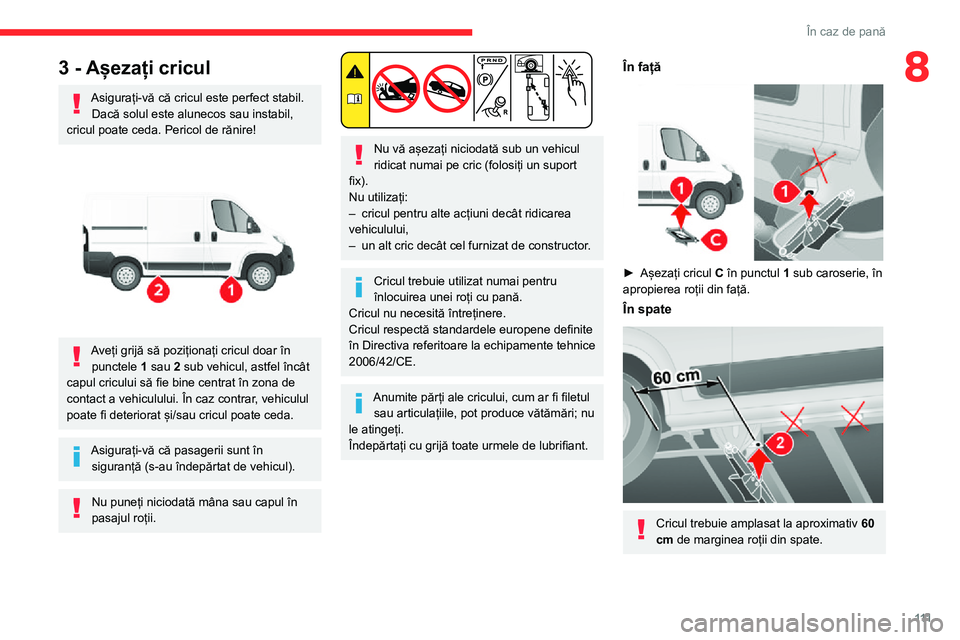

83 - Așezați cricul
Asigurați-vă că cricul este perfect stabil.Dacă solul este alunecos sau instabil, cricul poate ceda. Pericol de rănire!


Aveți grijă să poziționați cricul doar în punctele 1 sau 2 sub vehicul, astfel încât capul cricului să fie bine centrat în zona de contact a vehiculului. În caz contrar, vehiculul poate fi deteriorat și/sau cricul poate ceda.
Asigurați-vă că pasagerii sunt în siguranță (s-au îndepărtat de vehicul).
Nu puneți niciodată mâna sau capul în pasajul roții.


Nu vă așezați niciodată sub un vehicul ridicat numai pe cric (folosiți un suport fix).Nu utilizați:– cricul pentru alte acțiuni decât ridicarea vehiculului,– un alt cric decât cel furnizat de constructor.
Cricul trebuie utilizat numai pentru înlocuirea unei roți cu pană.Cricul nu necesită întreținere.Cricul respectă standardele europene definite în Directiva referitoare la echipamente tehnice 2006/42/CE.
Anumite părți ale cricului, cum ar fi filetul sau articulațiile, pot produce vătămări; nu le atingeți.Îndepărtați cu grijă toate urmele de lubrifiant.
În față

► Așezați cricul C în punctul 1 sub caroserie, în apropierea roții din față.
În spate

Cricul trebuie amplasat la aproximativ 60
cm de marginea roții din spate.

11 2
În caz de pană

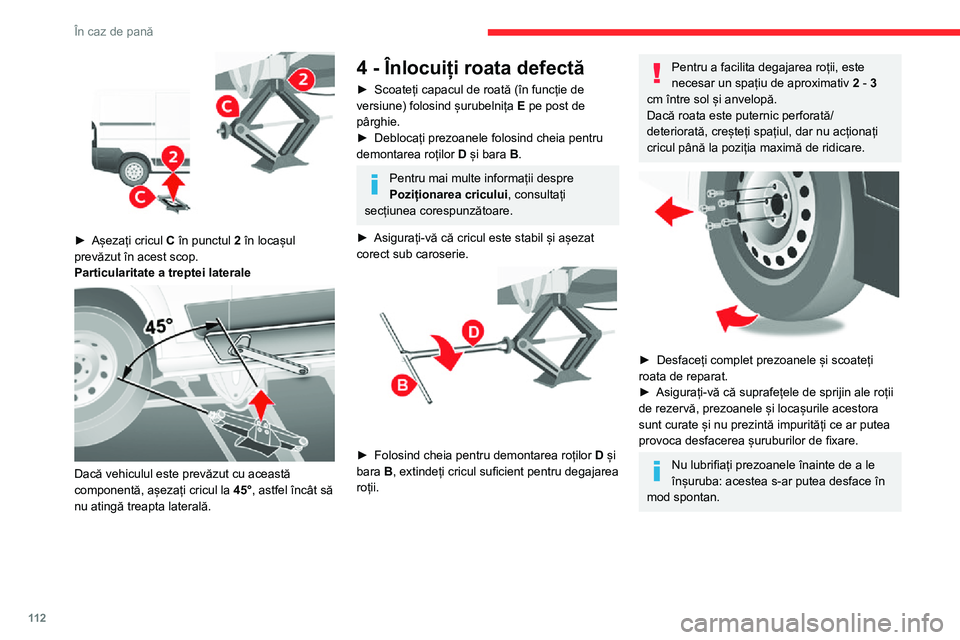

► Așezați cricul C în punctul 2 în locașul prevăzut în acest scop.Particularitate a treptei laterale

Dacă vehiculul este prevăzut cu această componentă, așezați cricul la 45°, astfel încât să nu atingă treapta laterală.
4 - Înlocuiți roata defectă
► Scoateți capacul de roată (în funcție de versiune) folosind șurubelnița E pe post de pârghie.► Deblocați prezoanele folosind cheia pentru demontarea roților D și bara B.
Pentru mai multe informații despre Poziționarea cricului, consultați secțiunea corespunzătoare.
► Asigurați-vă că cricul este stabil și așezat corect sub caroserie.

► Folosind cheia pentru demontarea roților D și bara B, extindeți cricul suficient pentru degajarea roții.
Pentru a facilita degajarea roții, este necesar un spațiu de aproximativ 2 - 3 cm între sol și anvelopă.Dacă roata este puternic perforată/deteriorată, creșteți spațiul, dar nu acționați cricul până la poziția maximă de ridicare.


► Desfaceți complet prezoanele și scoateți roata de reparat.► Asigurați-vă că suprafețele de sprijin ale roții de rezervă, prezoanele și locașurile acestora sunt curate și nu prezintă impurități ce ar putea provoca desfacerea șuruburilor de fixare.
Nu lubrifiați prezoanele înainte de a le înșuruba: acestea s-ar putea desface în mod spontan.

11 3
În caz de pană
8

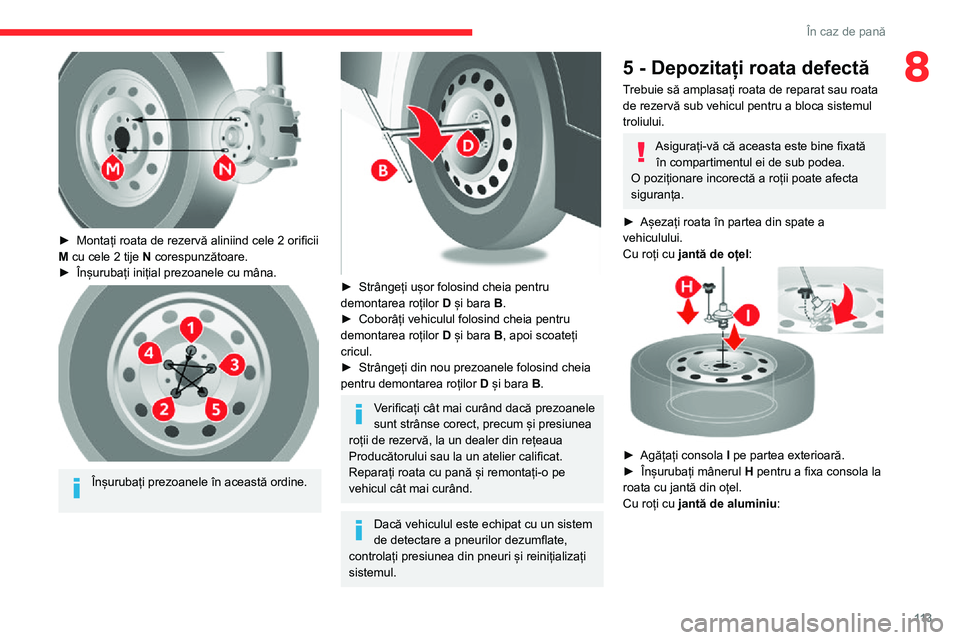

► Montați roata de rezervă aliniind cele 2 orificii M cu cele 2 tije N corespunzătoare.► Înșurubați inițial prezoanele cu mâna.

Înșurubați prezoanele în această ordine.


► Strângeți ușor folosind cheia pentru demontarea roților D și bara B.► Coborâți vehiculul folosind cheia pentru demontarea roților D și bara B, apoi scoateți cricul.► Strângeți din nou prezoanele folosind cheia pentru demontarea roților D și bara B.
Verificați cât mai curând dacă prezoanele sunt strânse corect, precum și presiunea roții de rezervă, la un dealer din rețeaua Producătorului sau la un atelier calificat.Reparați roata cu pană și remontați-o pe vehicul cât mai curând.
Dacă vehiculul este echipat cu un sistem
de detectare a pneurilor dezumflate, controlați presiunea din pneuri și reinițializați sistemul.
5 - Depozitați roata defectă
Trebuie să amplasați roata de reparat sau roata de rezervă sub vehicul pentru a bloca sistemul troliului.
Asigurați-vă că aceasta este bine fixată în compartimentul ei de sub podea.O poziționare incorectă a roții poate afecta siguranța.
► Așezați roata în partea din spate a vehiculului.Cu roți cu jantă de oțel:

► Agățați consola I pe partea exterioară.► Înșurubați mânerul H pentru a fixa consola la roata cu jantă din oțel.Cu roți cu jantă de aluminiu:

11 4
În caz de pană
Tip BBec tip baionetă: apăsați pe bec apoi rotiți-l în sens contrar acelor de ceasornic.
Tip CBec cilindric: desprindeți cu grijă contactele.
Tip DBec cu halogen: degajați arcul de blocare din locașul său.
Lumini față

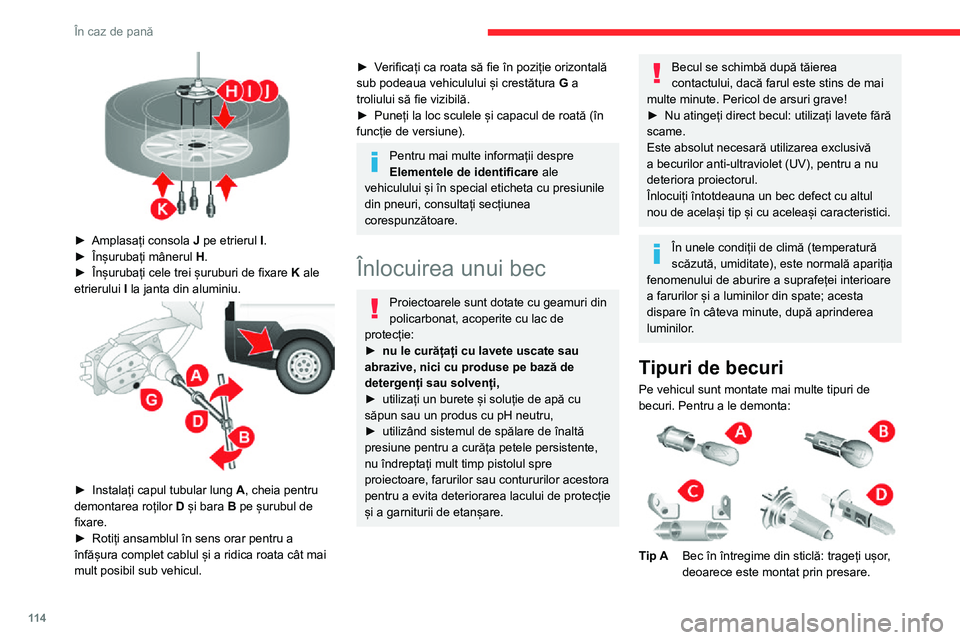

► Amplasați consola J pe etrierul I.► Înșurubați mânerul H.► Înșurubați cele trei șuruburi de fixare K ale etrierului I la janta din aluminiu.

► Instalați capul tubular lung A, cheia pentru demontarea roților D și bara B pe șurubul de fixare.► Rotiți ansamblul în sens orar pentru a înfășura complet cablul și a ridica roata cât mai mult posibil sub vehicul.
► Verificați ca roata să fie în poziție orizontală sub podeaua vehiculului și crestătura G a troliului să fie vizibilă.► Puneți la loc sculele și capacul de roată (în funcție de versiune).
Pentru mai multe informații despre Elementele de identificare ale vehiculului și în special eticheta cu presiunile din pneuri, consultați secțiunea corespunzătoare.
Înlocuirea unui bec
Proiectoarele sunt dotate cu geamuri din policarbonat, acoperite cu lac de protecție:► nu le curățați cu lavete uscate sau abrazive, nici cu produse pe bază de detergenți sau solvenți,► utilizați un burete și soluție de apă cu săpun sau un produs cu pH neutru,
► utilizând sistemul de spălare de înaltă presiune pentru a curăța petele persistente, nu îndreptați mult timp pistolul spre proiectoare, farurilor sau contururilor acestora pentru a evita deteriorarea lacului de protecție și a garniturii de etanșare.
Becul se schimbă după tăierea contactului, dacă farul este stins de mai multe minute. Pericol de arsuri grave!► Nu atingeți direct becul: utilizați lavete fără scame.Este absolut necesară utilizarea exclusivă a becurilor anti-ultraviolet (UV), pentru a nu deteriora proiectorul.Înlocuiți întotdeauna un bec defect cu altul nou de același tip și cu aceleași caracteristici.
În unele condiții de climă (temperatură scăzută, umiditate), este normală apariția fenomenului de aburire a suprafeței interioare a farurilor și a luminilor din spate; acesta dispare în câteva minute, după aprinderea luminilor.
Tipuri de becuri
Pe vehicul sunt montate mai multe tipuri de becuri. Pentru a le demonta:

Tip ABec în întregime din sticlă: trageți ușor, deoarece este montat prin presare.

11 5
În caz de pană
8Tip BBec tip baionetă: apăsați pe bec apoi rotiți-l în sens contrar acelor de ceasornic.
Tip CBec cilindric: desprindeți cu grijă contactele.
Tip DBec cu halogen: degajați arcul de blocare din locașul său.

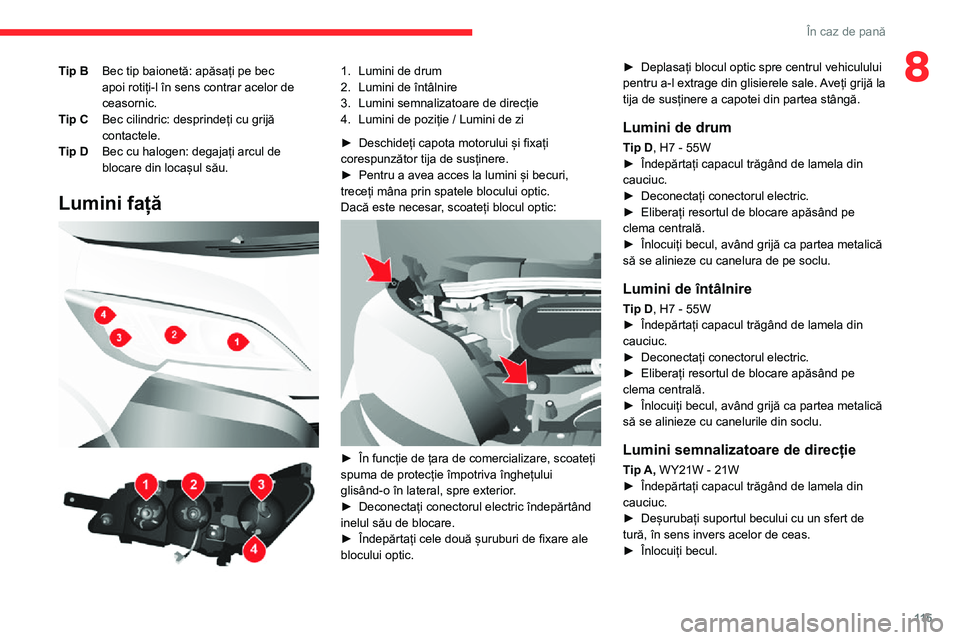

Lumini față


1.Lumini de drum
2.Lumini de întâlnire
3.Lumini semnalizatoare de direcție
4.Lumini de poziție / Lumini de zi
► Deschideți capota motorului și fixați corespunzător tija de susținere.► Pentru a avea acces la lumini și becuri, treceți mâna prin spatele blocului optic.Dacă este necesar, scoateți blocul optic:

► În funcție de țara de comercializare, scoateți spuma de protecție împotriva înghețului glisând-o în lateral, spre exterior.► Deconectați conectorul electric îndepărtând inelul său de blocare.
► Îndepărtați cele două șuruburi de fixare ale blocului optic.
► Deplasați blocul optic spre centrul vehiculului pentru a-l extrage din glisierele sale. Aveți grijă la tija de susținere a capotei din partea stângă.
Lumini de drum
Tip D, H7 - 55W► Îndepărtați capacul trăgând de lamela din cauciuc.► Deconectați conectorul electric.► Eliberați resortul de blocare apăsând pe clema centrală.► Înlocuiți becul, având grijă ca partea metalică să se alinieze cu canelura de pe soclu.
Lumini de întâlnire
Tip D, H7 - 55W► Îndepărtați capacul trăgând de lamela din cauciuc.► Deconectați conectorul electric.► Eliberați resortul de blocare apăsând pe clema centrală.► Înlocuiți becul, având grijă ca partea metalică să se alinieze cu canelurile din soclu.
Lumini semnalizatoare de direcție
Tip A, WY21W - 21W► Îndepărtați capacul trăgând de lamela din cauciuc.► Deșurubați suportul becului cu un sfert de tură, în sens invers acelor de ceas.► Înlocuiți becul.

11 6
În caz de pană
Lumini de poziție stânga și
dreapta
Tip A, W5W - 5W

► Desfaceți cele două șuruburi de fixare, dacă există pe vehicul (dimensiunea L4).► Trageți suportul becului pentru a-l elibera din pinii de fixare.► Scoateți becul și înlocuiți-l.
Plafoniere
Tip C, 12V 10W - 10W

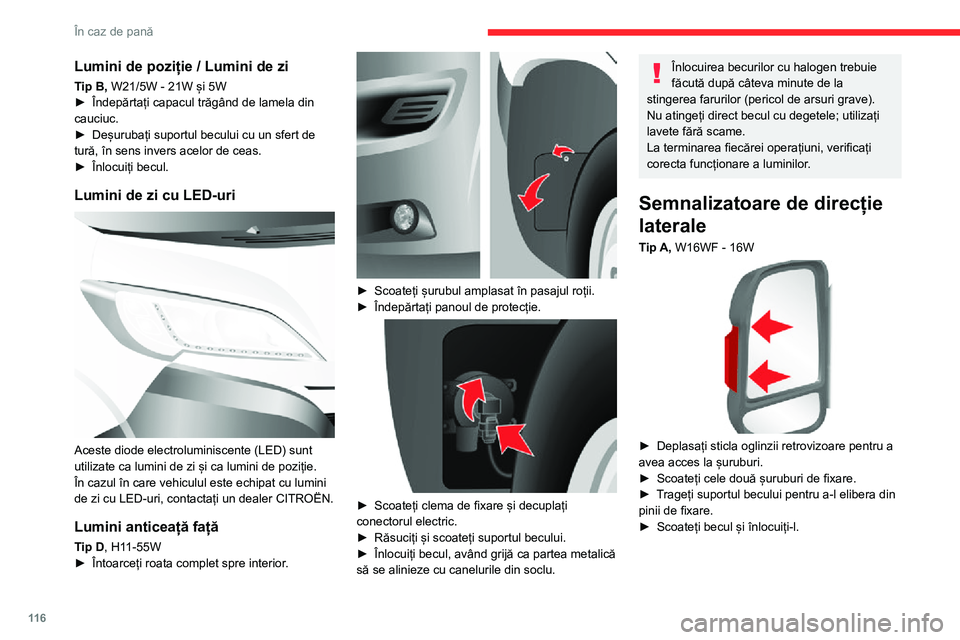

Lumini de poziție / Lumini de zi
Tip B, W21/5W - 21W și 5W► Îndepărtați capacul trăgând de lamela din cauciuc.► Deșurubați suportul becului cu un sfert de tură, în sens invers acelor de ceas.► Înlocuiți becul.
Lumini de zi cu LED-uri

Aceste diode electroluminiscente (LED) sunt utilizate ca lumini de zi și ca lumini de poziție.În cazul în care vehiculul este echipat cu lumini de zi cu LED-uri, contactați un dealer CITROËN.
Lumini anticeață față
Tip D, H11-55W► Întoarceți roata complet spre interior.

► Scoateți șurubul amplasat în pasajul roții.► Îndepărtați panoul de protecție.

► Scoateți clema de fixare și decuplați conectorul electric.► Răsuciți și scoateți suportul becului.► Înlocuiți becul, având grijă ca partea metalică să se alinieze cu canelurile din soclu.
Înlocuirea becurilor cu halogen trebuie făcută după câteva minute de la stingerea farurilor (pericol de arsuri grave). Nu atingeți direct becul cu degetele; utilizați lavete fără scame.La terminarea fiecărei operațiuni, verificați corecta funcționare a luminilor.
Semnalizatoare de direcție
laterale
Tip A, W16WF - 16W

► Deplasați sticla oglinzii retrovizoare pentru a avea acces la șuruburi.► Scoateți cele două șuruburi de fixare.► Trageți suportul becului pentru a-l elibera din pinii de fixare.► Scoateți becul și înlocuiți-l.

11 7
În caz de pană

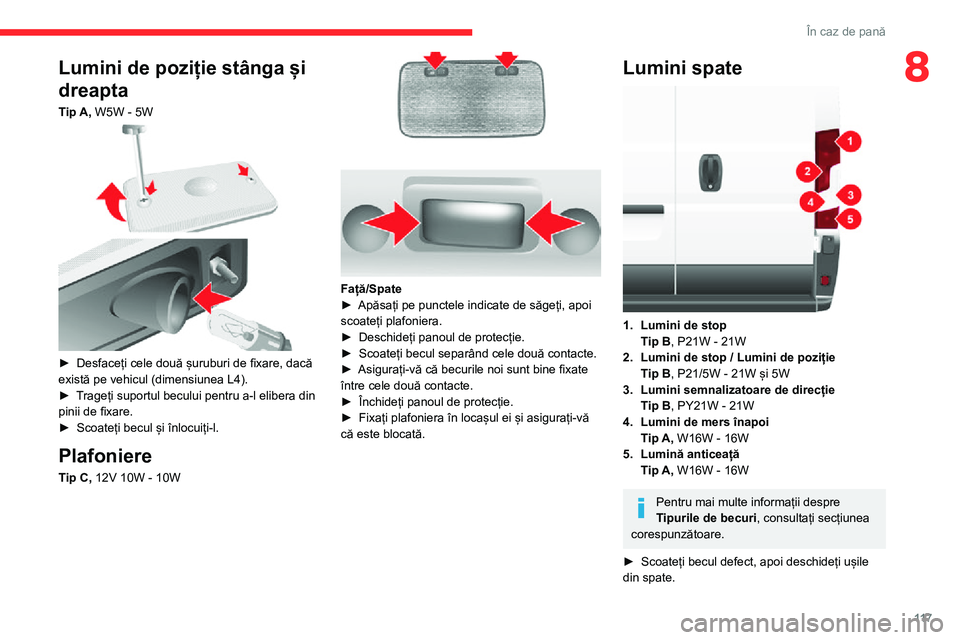

8Lumini de poziție stânga și
dreapta
Tip A, W5W - 5W

► Desfaceți cele două șuruburi de fixare, dacă există pe vehicul (dimensiunea L4).► Trageți suportul becului pentru a-l elibera din pinii de fixare.► Scoateți becul și înlocuiți-l.
Plafoniere
Tip C, 12V 10W - 10W

Față/Spate► Apăsați pe punctele indicate de săgeți, apoi scoateți plafoniera.► Deschideți panoul de protecție.► Scoateți becul separând cele două contacte.► Asigurați-vă că becurile noi sunt bine fixate între cele două contacte.► Închideți panoul de protecție.► Fixați plafoniera în locașul ei și asigurați-vă că este blocată.
Lumini spate

1.Lumini de stopTip B, P21W - 21W
2.Lumini de stop / Lumini de pozițieTip B, P21/5W - 21W și 5W
3.Lumini semnalizatoare de direcțieTip B, PY21W - 21W
4.Lumini de mers înapoi
Tip A, W16W - 16W
5.Lumină anticeațăTip A, W16W - 16W
Pentru mai multe informații despre Tipurile de becuri, consultați secțiunea corespunzătoare.

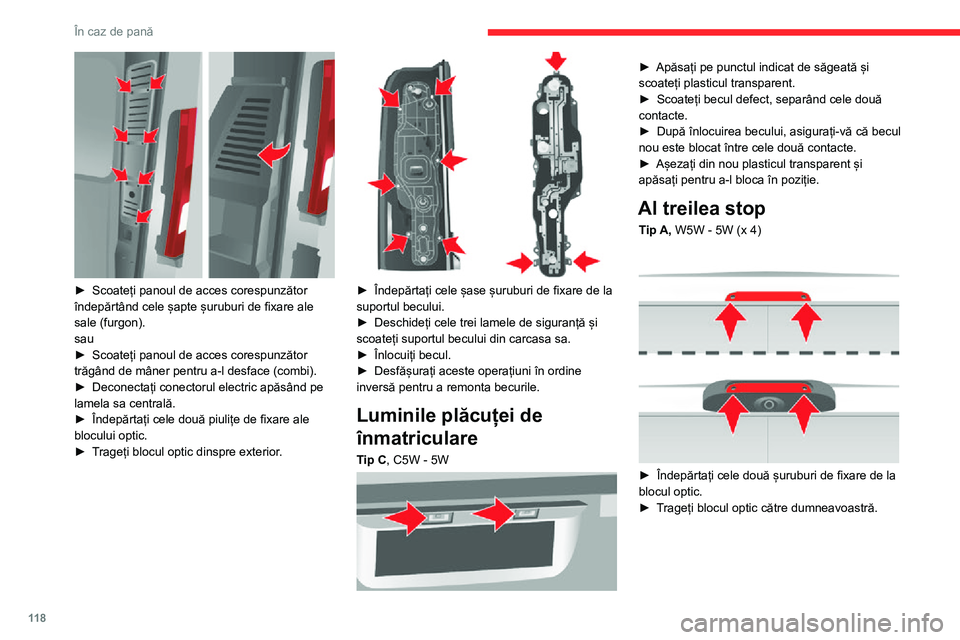

► Scoateți becul defect, apoi deschideți ușile din spate.

11 8
În caz de pană

► Scoateți panoul de acces corespunzător îndepărtând cele șapte șuruburi de fixare ale sale (furgon).sau► Scoateți panoul de acces corespunzător trăgând de mâner pentru a-l desface (combi).► Deconectați conectorul electric apăsând pe lamela sa centrală.► Îndepărtați cele două piulițe de fixare ale
blocului optic.► Trageți blocul optic dinspre exterior.

► Îndepărtați cele șase șuruburi de fixare de la suportul becului.► Deschideți cele trei lamele de siguranță și scoateți suportul becului din carcasa sa.► Înlocuiți becul.► Desfășurați aceste operațiuni în ordine inversă pentru a remonta becurile.
Luminile plăcuței de
înmatriculare
Tip C, C5W - 5W

► Apăsați pe punctul indicat de săgeată și scoateți plasticul transparent.► Scoateți becul defect, separând cele două contacte.► După înlocuirea becului, asigurați-vă că becul nou este blocat între cele două contacte.► Așezați din nou plasticul transparent și apăsați pentru a-l bloca în poziție.
Al treilea stop
Tip A, W5W - 5W (x 4)

► Îndepărtați cele două șuruburi de fixare de la blocul optic.► Trageți blocul optic către dumneavoastră.
