CITROEN JUMPER 2020 Upute Za Rukovanje (in Croatian)

129

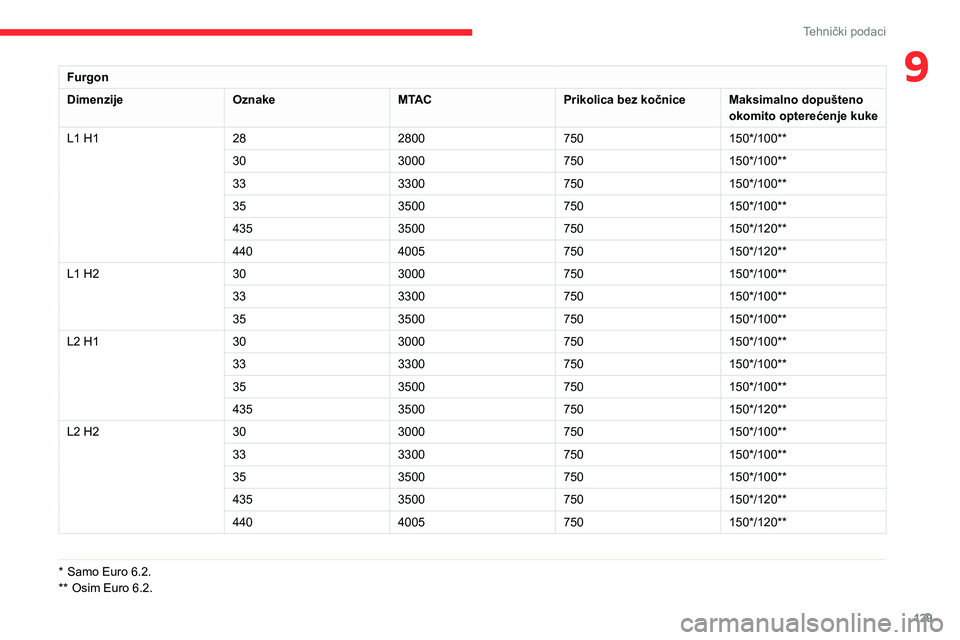

Tehnički podaci
9Furgon
DimenzijeOznakeMTACPrikolica bez kočniceMaksimalno dopušteno okomito opterećenje kuke
L1 H1282800750150*/100**
303000750150*/100**
333300750150*/100**
353500750150*/100**
4353500750150*/120**
4404005750150*/120**
L1 H2303000750150*/100**
333300750150*/100**
353500750150*/100**
L2 H1303000750150*/100**
333300750150*/100**
353500750150*/100**
4353500750150*/120**
L2 H2303000750150*/100**
333300750150*/100**
353500750150*/100**
4353500750150*/120**
4404005750150*/120**
* Samo Euro 6.2.
** Osim Euro 6.2.

130
Tehnički podaci
Furgon
DimenzijeOznakeMTACPrikolica bez kočniceMaksimalno dopušteno okomito opterećenje kuke
L3 H2333300750150*/100**
353500750150*/100**
4353500750150*/120**
4404005750150*/120**
L3 H3333300750150*/100**
353500750150*/100**
4353500750150*/120**
4404005750150*/120**
L4 H24353500750150*/120**
4404005750150*/120**
L4 H34353500750150*/120**
4404005750150*/120**
Dimenzije
Vrijednosti dimenzija iskazane su u milimetrima.

131

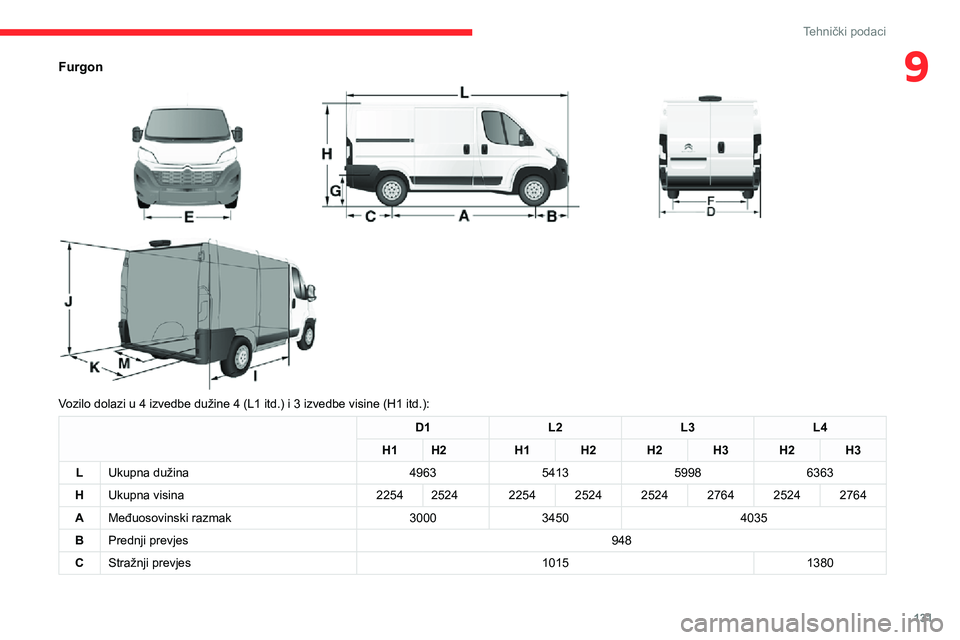

Tehnički podaci
9Furgon


Vozilo dolazi u 4 izvedbe dužine 4 (L1 itd.) i 3 izvedbe visine (H1 itd.):
D1L2L3L4
H1H2H1H2H2H3H2H3
LUkupna dužina4963541359986363
HUkupna visina22542524225425242524276425242764
AMeđuosovinski razmak300034504035
BPrednji prevjes948
CStražnji prevjes10151380

132
Tehnički podaci
D1L2L3L4
H1H2H1H2H2H3H2H3
DŠirina (s retrovizorima / bez njih)2508/2050
EŠirina traga kotača sprijeda1810
FŠirina traga kotača straga1790
GVisina praga utovara535 do 565
IUnutarnja dužina podnice2670312037054070
JMaksimalna unutrašnja visina za utovar16621932166219321932217219322172
KNajveća unutrašnja širina1870
MŠirina između unutrašnjih blatobrana1422
Zapremina (m3)89,51011,513151517
Stražnja vrata

D1L2L3L4
H1H2H1H2H2H3H2H3
NKorisna visina stražnjih vrata1520179015201790 1790203017902030
OKorisna širina stražnjih vrata1562
Bočna vrata

D1L2L3L4
H1H2H1H2H2H3H2H3
PVisina bočnih kliznih vrata14851755148517551755
QŠirina bočnih kliznih vrata10751250
Kombi

133
Tehnički podaci
9D1L2L3L4
H1H2H1H2H2H3H2H3
NKorisna visina stražnjih vrata1520179015201790 1790203017902030
OKorisna širina stražnjih vrata1562
Bočna vrata

D1L2L3L4
H1H2H1H2H2H3H2H3
PVisina bočnih kliznih vrata14851755148517551755
QŠirina bočnih kliznih vrata10751250
Kombi

134

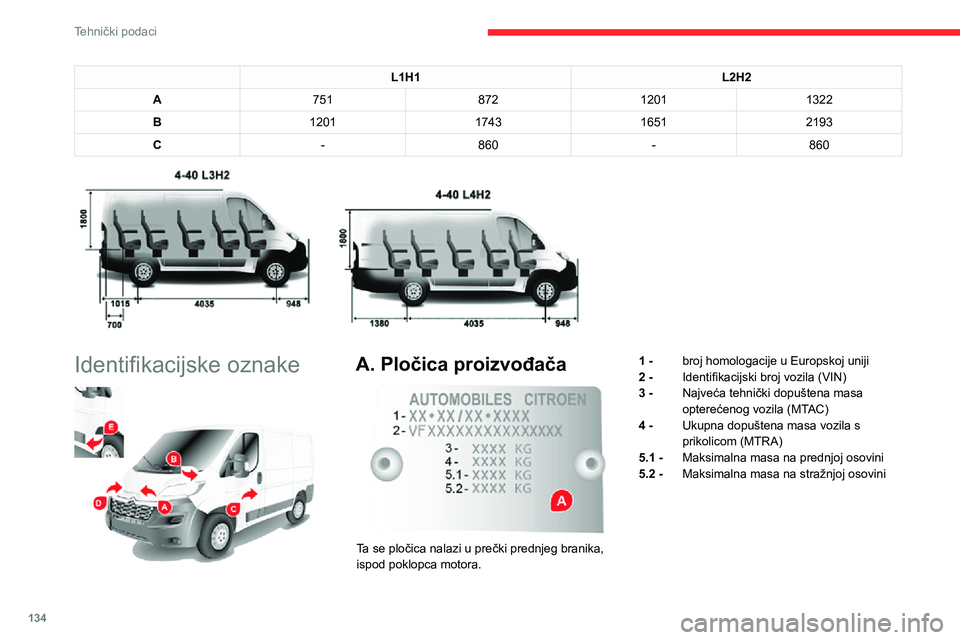

Tehnički podaci
L1H1L2H2
A75187212011322
B1201174316512193
C-860-860

Identifikacijske oznake

A. Pločica proizvođača

Ta se pločica nalazi u prečki prednjeg branika, ispod poklopca motora.
1 - broj homologacije u Europskoj uniji
2 - Identifikacijski broj vozila (VIN)
3 - Najveća tehnički dopuštena masa opterećenog vozila (MTAC)
4 - Ukupna dopuštena masa vozila s prikolicom (MTRA)
5.1 - Maksimalna masa na prednjoj osovini
5.2 - Maksimalna masa na stražnjoj osovini
B. Serijski broj na karoseriji
C. Gume

Ta naljepnica (može se razlikovati ovisno o prikazanoj slici) koja se nalazi se na okviru vrata vozača označava sljedeće:– dimenzije guma,– tlak u gumama za opterećeno vozilo.Tlak se mora provjeravati na hladnim gumama, barem jednom mjesečno.
D. Oznaka boje
Ovaj referentni broj nalazi se na poprečnom nosaču prednjeg branika, ispod poklopca motora.

135

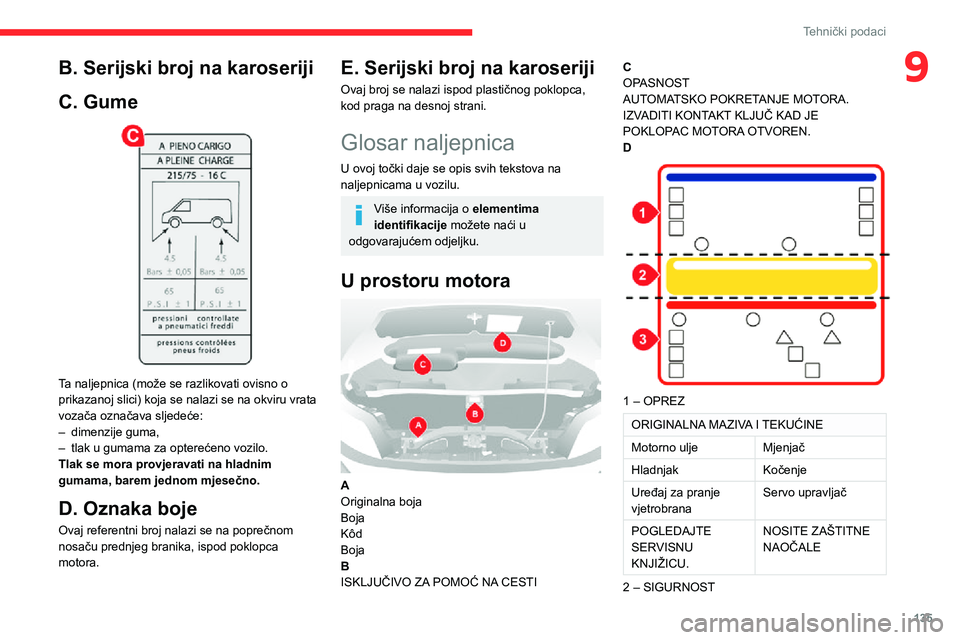

Tehnički podaci
9B. Serijski broj na karoseriji
C. Gume

Ta naljepnica (može se razlikovati ovisno o prikazanoj slici) koja se nalazi se na okviru vrata vozača označava sljedeće:– dimenzije guma,– tlak u gumama za opterećeno vozilo.Tlak se mora provjeravati na hladnim gumama, barem jednom mjesečno.
D. Oznaka boje
Ovaj referentni broj nalazi se na poprečnom nosaču prednjeg branika, ispod poklopca motora.
E. Serijski broj na karoseriji
Ovaj broj se nalazi ispod plastičnog poklopca, kod praga na desnoj strani.
Glosar naljepnica
U ovoj točki daje se opis svih tekstova na naljepnicama u vozilu.
Više informacija o elementima identifikacije možete naći u odgovarajućem odjeljku.
U prostoru motora

AOriginalna bojaBojaKôdBojaBISKLJUČIVO ZA POMOĆ NA CESTI
COPASNOSTAUTOMATSKO POKRETANJE MOTORA. IZVADITI KONTAKT KLJUČ KAD JE POKLOPAC MOTORA OTVOREN.D

1 – OPREZ
ORIGINALNA MAZIVA I TEKUĆINE
Motorno uljeMjenjač
HladnjakKočenje
Uređaj za pranje vjetrobranaServo upravljač
POGLEDAJTE SERVISNU KNJIŽICU.
NOSITE ZAŠTITNE NAOČALE
2 – SIGURNOST

136

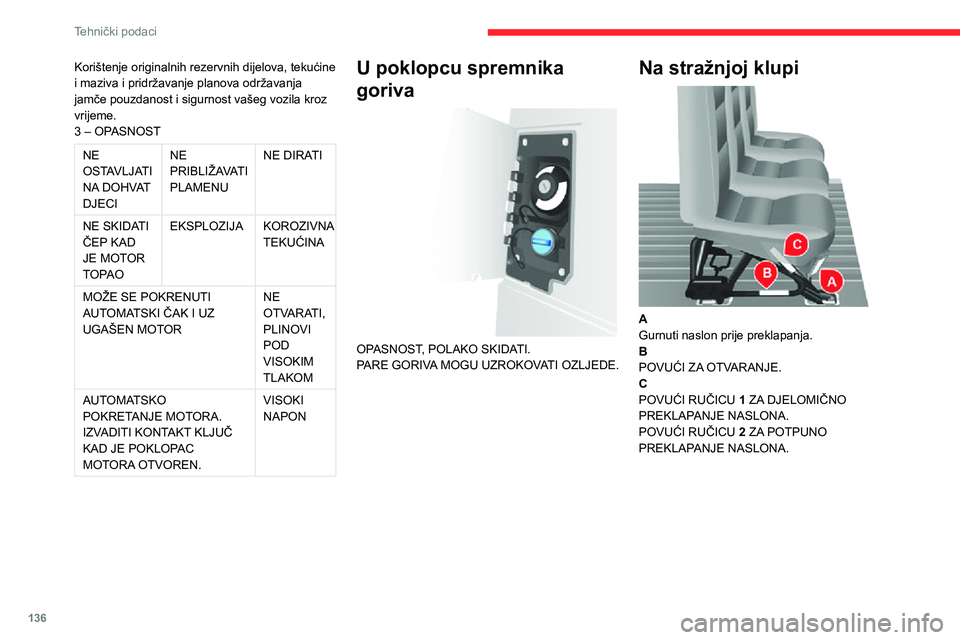

Tehnički podaci
Korištenje originalnih rezervnih dijelova, tekućine i maziva i pridržavanje planova održavanja jamče pouzdanost i sigurnost vašeg vozila kroz vrijeme.3 – OPASNOST
NE OSTAVLJATI NA DOHVAT DJECI
NE PRIBLIŽAVATI PLAMENU
NE DIRATI
NE SKIDATI ČEP KAD JE MOTOR TOPAO
EKSPLOZIJAKOROZIVNA TEKUĆINA
MOŽE SE POKRENUTI AUTOMATSKI ČAK I UZ UGAŠEN MOTOR
NE OTVARATI, PLINOVI POD VISOKIM TLAKOM
AUTOMATSKO POKRETANJE MOTORA. IZVADITI KONTAKT KLJUČ KAD JE POKLOPAC MOTORA OTVOREN.
VISOKI NAPON
U poklopcu spremnika
goriva

OPASNOST, POLAKO SKIDATI.PARE GORIVA MOGU UZROKOVATI OZLJEDE.
Na stražnjoj klupi

AGurnuti naslon prije preklapanja.BPOVUĆI ZA OTVARANJE.CPOVUĆI RUČICU 1 ZA DJELOMIČNO PREKLAPANJE NASLONA.POVUĆI RUČICU 2 ZA POTPUNO PREKLAPANJE NASLONA.

137
Tehnički podaci
9

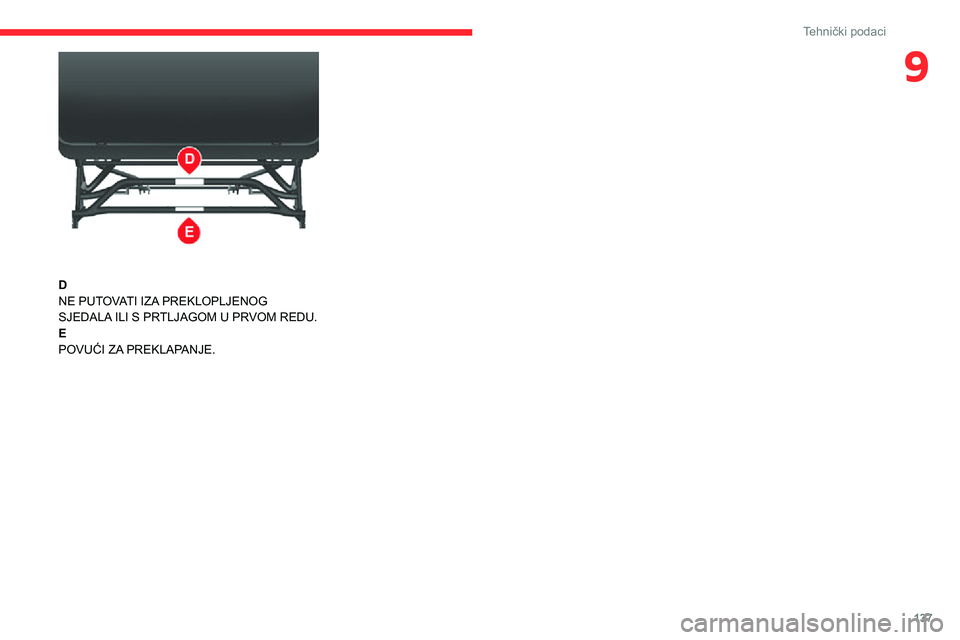

DNE PUTOVATI IZA PREKLOPLJENOG SJEDALA ILI S PRTLJAGOM U PRVOM REDU.EPOVUĆI ZA PREKLAPANJE.

138

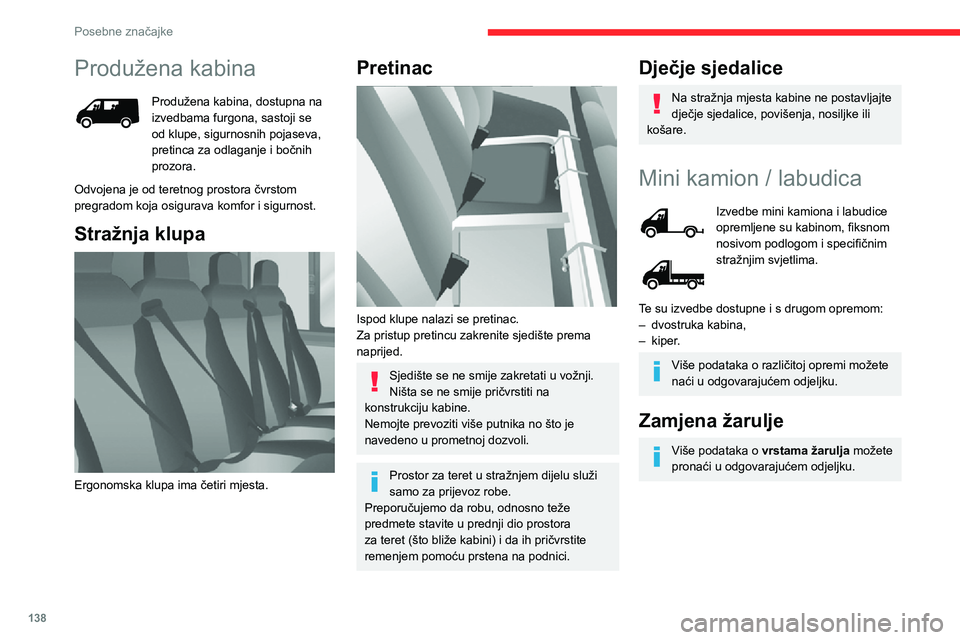

Posebne značajke
Produžena kabina
Produžena kabina, dostupna na izvedbama furgona, sastoji se od klupe, sigurnosnih pojaseva, pretinca za odlaganje i bočnih prozora.
Odvojena je od teretnog prostora čvrstom pregradom koja osigurava komfor i sigurnost.
Stražnja klupa

Ergonomska klupa ima četiri mjesta.
Pretinac

Ispod klupe nalazi se pretinac.Za pristup pretincu zakrenite sjedište prema naprijed.
Sjedište se ne smije zakretati u vožnji.Ništa se ne smije pričvrstiti na konstrukciju kabine.Nemojte prevoziti više putnika no što je navedeno u prometnoj dozvoli.
Prostor za teret u stražnjem dijelu služi samo za prijevoz robe.Preporučujemo da robu, odnosno teže predmete stavite u prednji dio prostora
za teret (što bliže kabini) i da ih pričvrstite remenjem pomoću prstena na podnici.
Dječje sjedalice
Na stražnja mjesta kabine ne postavljajte dječje sjedalice, povišenja, nosiljke ili košare.
Mini kamion / labudica
Izvedbe mini kamiona i labudice opremljene su kabinom, fiksnom nosivom podlogom i specifičnim stražnjim svjetlima.
Te su izvedbe dostupne i s drugom opremom:– dvostruka kabina,– kiper.
Više podataka o različitoj opremi možete naći u odgovarajućem odjeljku.
Zamjena žarulje
Više podataka o vrstama žarulja možete pronaći u odgovarajućem odjeljku.
Stražnja svjetla

1.Pokazivači smjera
Tip B, PY21W – 21 W
2.Stop svjetlaTip B, P21 W – 21 W
3.Pozicijska svjetlaTip A, W5W - 5W
4.Svjetla za vožnju natragTip A, W16W – 16 W
5.Svjetla za magluTip A, W16W – 16 W
► Pronađite neispravnu žarulju.

► Skinite četiri pričvrsna vijka s optičke jedinice.
