CITROEN JUMPER 2020 Upute Za Rukovanje (in Croatian)

139
Posebne značajke

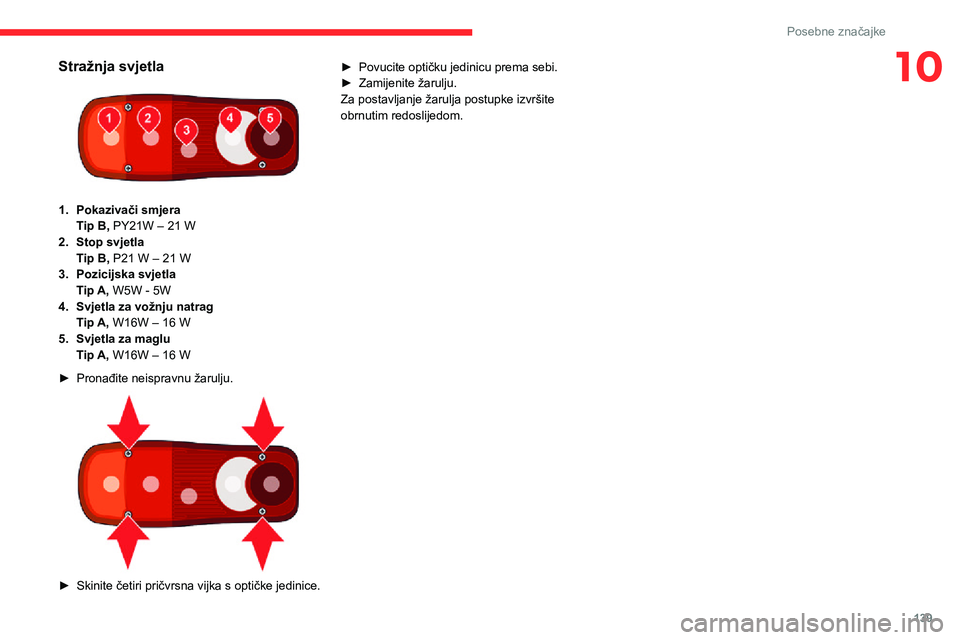

10Stražnja svjetla

1.Pokazivači smjera
Tip B, PY21W – 21 W
2.Stop svjetlaTip B, P21 W – 21 W
3.Pozicijska svjetlaTip A, W5W - 5W
4.Svjetla za vožnju natragTip A, W16W – 16 W
5.Svjetla za magluTip A, W16W – 16 W
► Pronađite neispravnu žarulju.

► Skinite četiri pričvrsna vijka s optičke jedinice.
► Povucite optičku jedinicu prema sebi.► Zamijenite žarulju.Za postavljanje žarulja postupke izvršite obrnutim redoslijedom.

140
Posebne značajke
Dimenzije mini kamiona


Vrijednosti dimenzija iskazane su u milimetrima.
D1L2L2SL3L4
LUkupna dužina49085358570859436308

141
Posebne značajke

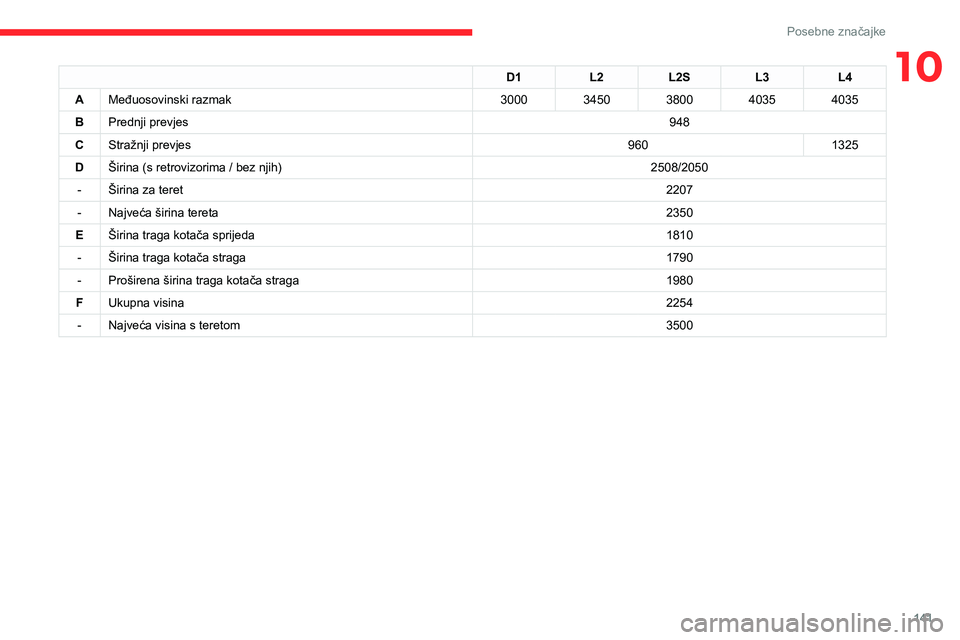

10D1L2L2SL3L4
AMeđuosovinski razmak30003450380040354035
BPrednji prevjes948
CStražnji prevjes9601325
DŠirina (s retrovizorima / bez njih)2508/2050
-Širina za teret2207
-Najveća širina tereta2350
EŠirina traga kotača sprijeda1810
-Širina traga kotača straga1790
-Proširena širina traga kotača straga1980
FUkupna visina2254
-Najveća visina s teretom3500

142
Posebne značajke

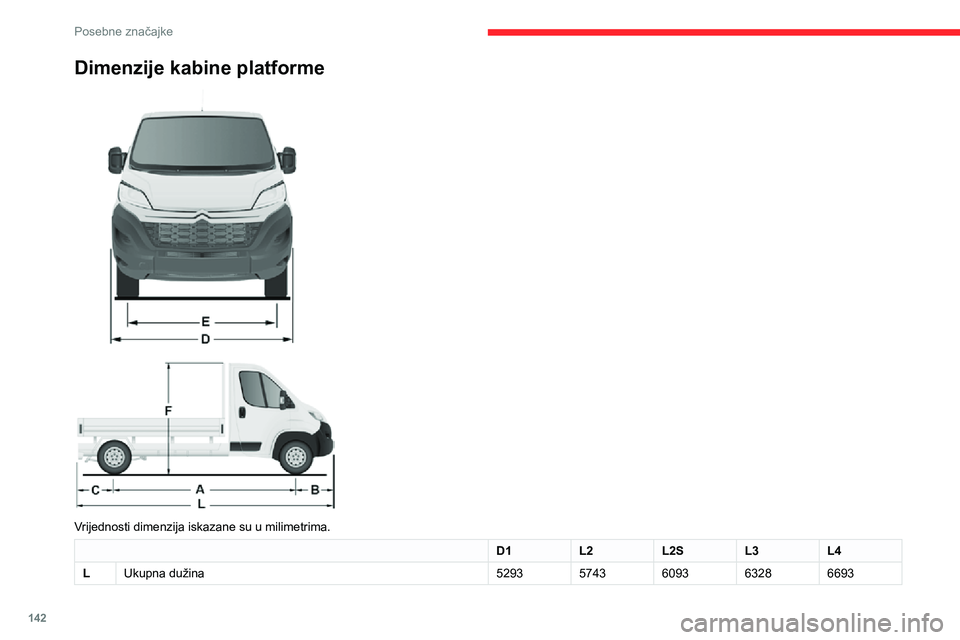

Dimenzije kabine platforme


Vrijednosti dimenzija iskazane su u milimetrima.
D1L2L2SL3L4
LUkupna dužina52935743609363286693
Dvostruka kabina
Dvostruka kabina, dostupna na izvedbama mini kamiona i labudica sastoji se od klupe, sigurnosnih pojaseva, pretinca za odlaganje i bočnih prozora.

143
Posebne značajke

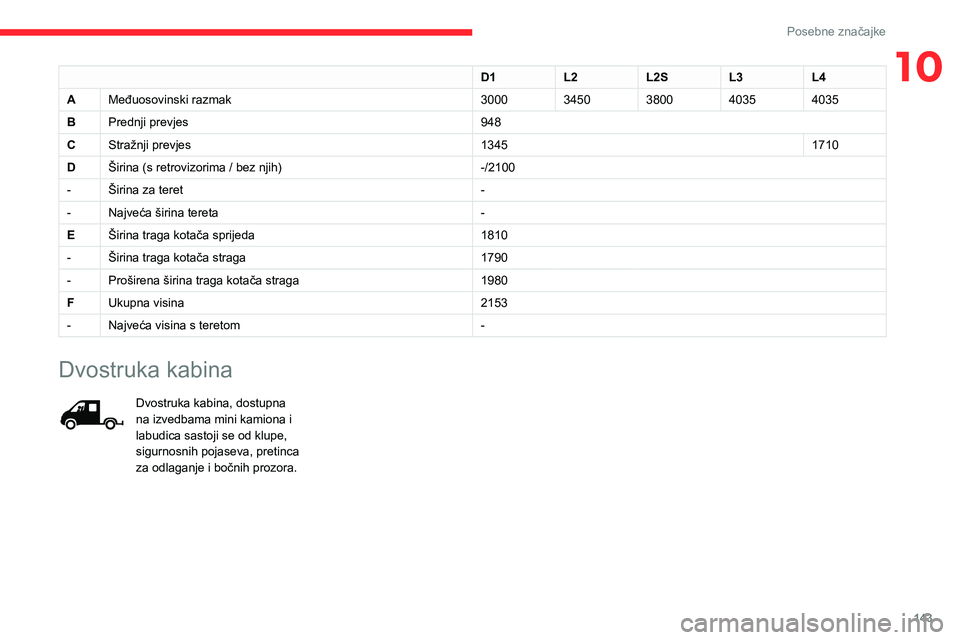

10D1L2L2SL3L4
AMeđuosovinski razmak30003450380040354035
BPrednji prevjes948
CStražnji prevjes13451710
DŠirina (s retrovizorima / bez njih)-/2100
-Širina za teret-
-Najveća širina tereta-
EŠirina traga kotača sprijeda1810
-Širina traga kotača straga1790
-Proširena širina traga kotača straga1980
FUkupna visina2153
-Najveća visina s teretom-
Dvostruka kabina
Dvostruka kabina, dostupna na izvedbama mini kamiona i labudica sastoji se od klupe, sigurnosnih pojaseva, pretinca za odlaganje i bočnih prozora.

144
Posebne značajke
Stražnja klupa

Ergonomska klupa ima četiri mjesta.
Pretinac

Ispod klupe nalazi se pretinac.Za pristup pretincu zakrenite sjedište prema naprijed.
Sjedište se ne smije zakretati u vožnji.Ništa se ne smije pričvrstiti na konstrukciju kabine.Nemojte prevoziti više putnika no što je navedeno u prometnoj dozvoli.
Dječje sjedalice
Na stražnja mjesta kabine ne postavljajte dječje sjedalice, povišenja, nosiljke ili košare.
Dimenzije dvostrukog mini kamiona / dvostruke kabine platforme


Vrijednosti dimenzija iskazane su u milimetrima.

145
Posebne značajke

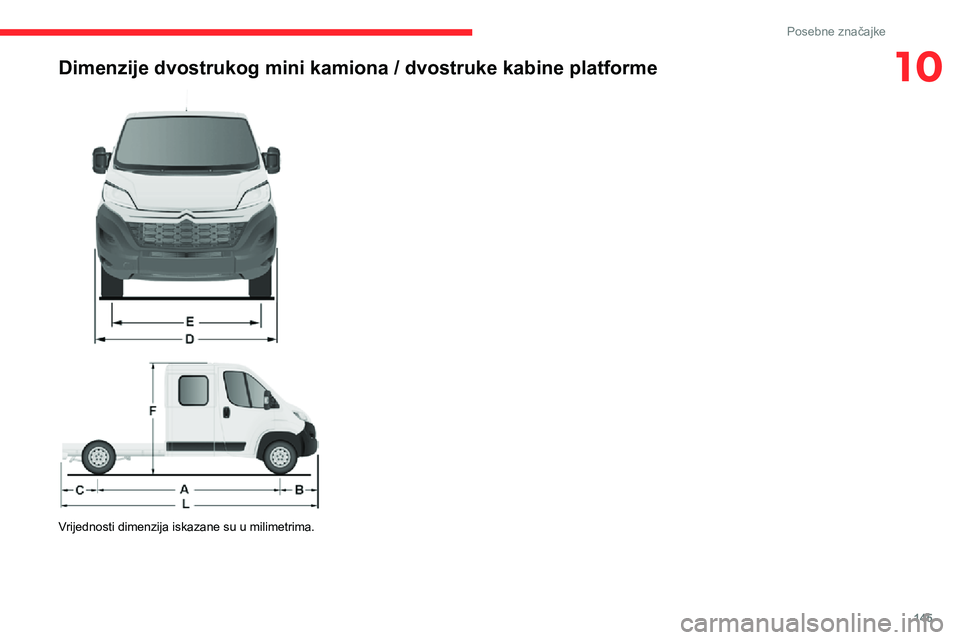

10Dimenzije dvostrukog mini kamiona / dvostruke kabine platforme


Vrijednosti dimenzija iskazane su u milimetrima.

146
Posebne značajke

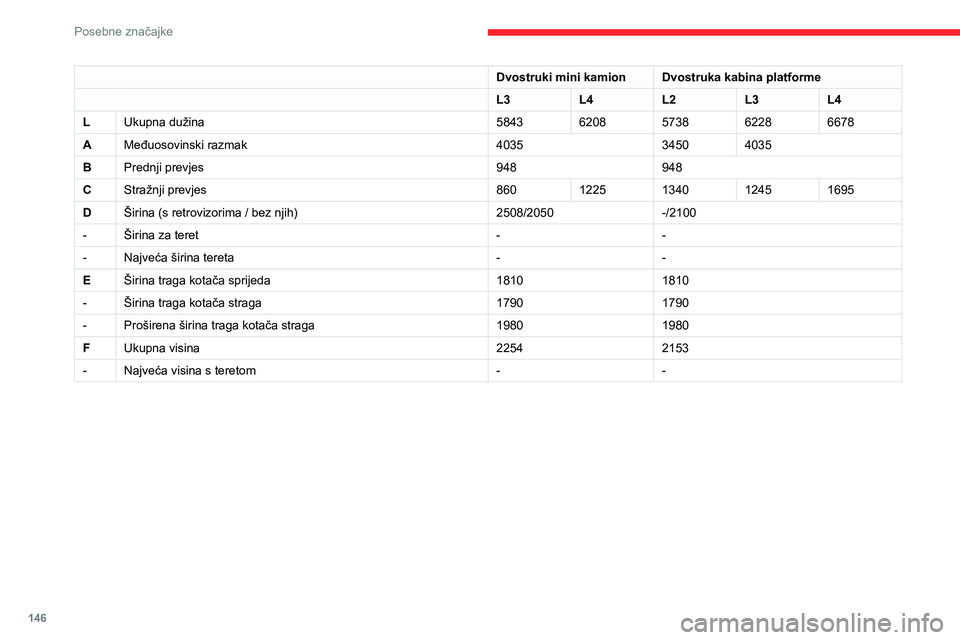

Dvostruki mini kamionDvostruka kabina platforme
L3L4L2L3L4
LUkupna dužina58436208573862286678
AMeđuosovinski razmak403534504035
BPrednji prevjes948948
CStražnji prevjes8601225134012451695
DŠirina (s retrovizorima / bez njih)2508/2050-/2100
-Širina za teret--
-Najveća širina tereta--
EŠirina traga kotača sprijeda18101810
-Širina traga kotača straga17901790
-Proširena širina traga kotača straga19801980
FUkupna visina22542153
-Najveća visina s teretom--
Kiper

Kiperu podizanje omogućava hidroelektrična jedinica koja se napaja iz akumulatora vozila.

Podizanje i spuštanje vrši se pomoću pripadajućih tipki odvojivog magnetskog daljinskog upravljača na nosaču u kabini.Kiperu podizanje omogućava motor jedinice.

147
Posebne značajke

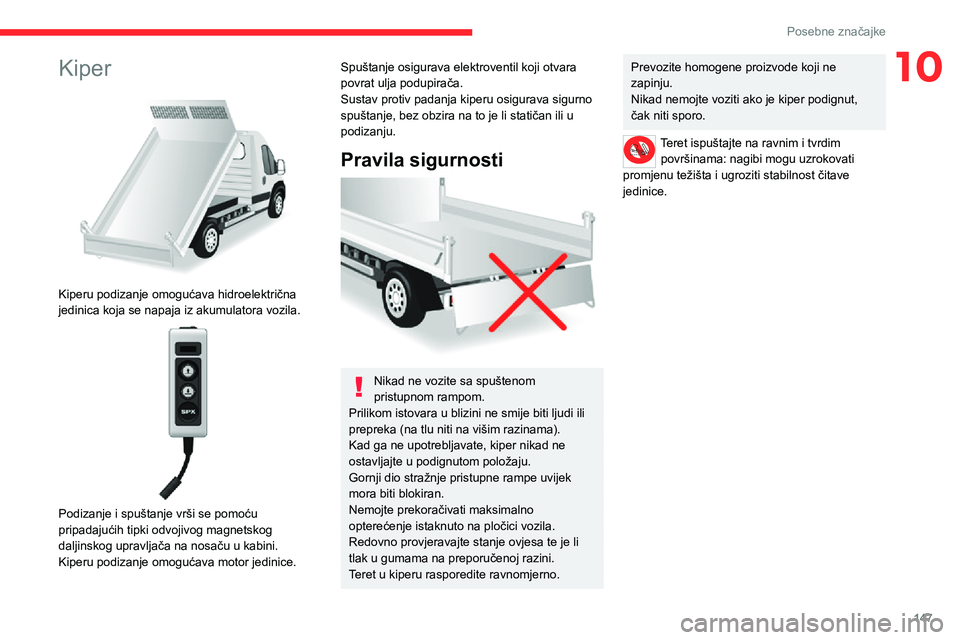

10Kiper

Kiperu podizanje omogućava hidroelektrična jedinica koja se napaja iz akumulatora vozila.

Podizanje i spuštanje vrši se pomoću pripadajućih tipki odvojivog magnetskog daljinskog upravljača na nosaču u kabini.Kiperu podizanje omogućava motor jedinice.
Spuštanje osigurava elektroventil koji otvara povrat ulja podupirača.Sustav protiv padanja kiperu osigurava sigurno spuštanje, bez obzira na to je li statičan ili u podizanju.
Pravila sigurnosti

Nikad ne vozite sa spuštenom pristupnom rampom.Prilikom istovara u blizini ne smije biti ljudi ili prepreka (na tlu niti na višim razinama).Kad ga ne upotrebljavate, kiper nikad ne ostavljajte u podignutom položaju.Gornji dio stražnje pristupne rampe uvijek mora biti blokiran.Nemojte prekoračivati maksimalno opterećenje istaknuto na pločici vozila.Redovno provjeravajte stanje ovjesa te je li tlak u gumama na preporučenoj razini.Teret u kiperu rasporedite ravnomjerno.
Prevozite homogene proizvode koji ne zapinju.Nikad nemojte voziti ako je kiper podignut, čak niti sporo.
Teret ispuštajte na ravnim i tvrdim površinama: nagibi mogu uzrokovati promjenu težišta i ugroziti stabilnost čitave jedinice.

148
Posebne značajke

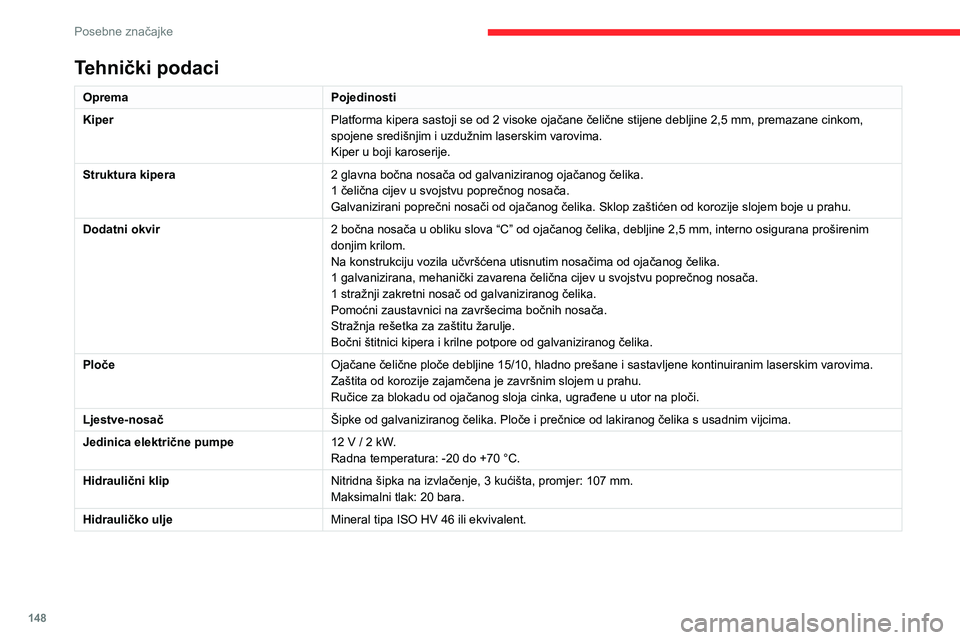

Tehnički podaci
OpremaPojedinosti
KiperPlatforma kipera sastoji se od 2 visoke ojačane čelične stijene debljine 2,5 mm, premazane cinkom, spojene središnjim i uzdužnim laserskim varovima.Kiper u boji karoserije.
Struktura kipera2 glavna bočna nosača od galvaniziranog ojačanog čelika.1 čelična cijev u svojstvu poprečnog nosača.Galvanizirani poprečni nosači od ojačanog čelika. Sklop zaštićen od korozije slojem boje u prahu.
Dodatni okvir2 bočna nosača u obliku slova “C” od ojačanog čelika, debljine 2,5 mm, interno osigurana proširenim donjim krilom.Na konstrukciju vozila učvršćena utisnutim nosačima od ojačanog čelika.1 galvanizirana, mehanički zavarena čelična cijev u svojstvu poprečnog nosača.1 stražnji zakretni nosač od galvaniziranog čelika.Pomoćni zaustavnici na završecima bočnih nosača.Stražnja rešetka za zaštitu žarulje.Bočni štitnici kipera i krilne potpore od galvaniziranog čelika.
PločeOjačane čelične ploče debljine 15/10, hladno prešane i sastavljene kontinuiranim laserskim varovima.Zaštita od korozije zajamčena je završnim slojem u prahu.Ručice za blokadu od ojačanog sloja cinka, ugrađene u utor na ploči.
Ljestve-nosačŠipke od galvaniziranog čelika. Ploče i prečnice od lakiranog čelika s usadnim vijcima.
Jedinica električne pumpe12 V / 2 kW.Radna temperatura: -20 do +70 °C.
Hidraulični klipNitridna šipka na izvlačenje, 3 kućišta, promjer: 107 mm.Maksimalni tlak: 20 bara.
Hidrauličko uljeMineral tipa ISO HV 46 ili ekvivalent.
Dimenzije
Ta je adaptacija dostupna samo za jednostruku kabinu L2; u tablici u nastavku potražite specifikacije kipera.
Kiper (u mm)
Korisna dužina3200
Ukupna dužina3248
Korisna širina2000
Ukupna širina2100
Visina ploča350
Težina pretvarača (u kg)550
Tehničke podatke za mini kamion L2 potražite u odjeljku Dimenzije platformske izvedbe.
Mase i vučna opterećenja
(kg)
Masa prikolice s kočnicom može se povećati, pod uvjetom da se za toliko smanji masa vozila, kako se ne bi prekoračila ukupna dopuštena masa vozila s prikolicom (MTRA). Pazite, ako je vozilo koje vuče prikolicu slabo opterećeno, to može loše utjecati na njegovo držanje ceste.Masa vozila spremnog za vožnju (MOM) je
masa praznog vozila + vozač (75 kg) + spremnik goriva napunjen do 90%.
