Byta ett hjul
ÅTGÄRDER
7


- Sänk helt ned bilen genom att vika ihop
domkraften och ta bort den.

- Dra på nytt fast bultarna med veven och
lås fast dem utan våld.

- Sätt tillbaka hjulet som ska repareras i
korgen.
- Fäst åter korgen på kroken och montera
tillbaka korgen med skruven och veven.
Kontrollera att hjulet och korgen är väl
tryckta mot bilens golv.

- Kom ihåg att stänga luckan som finns på
fotsteget.

- Placera hjulkapseln i bilen.
Kryp aldrig in under bilen om den är
upplyft bara med en domkraft.
Använd inte en skruvdragare i stället för
hylsnyckeln.
RESERVHJULET



- Sätt hjulet på plats på navet och börja
iskruvningen för hand.

- Dra först lätt åt bultarna med veven/
hylsnyckeln.

130
Snöskydd
AVTAGBART SNÖSKYDD
Beroende på mottagarlandet kan det
avtagbara snöskyddet monteras nedtill på
den främre stötfångaren, för att undvika
ansamling av snö vid kylfläkten.

MONTERING



- Placera snöskyddet mitt framför
centreringsstiftet A
på den främre
stötfångaren.

- Fäst det genom att trycka på varje
klämma B
som finns i de fyra hörnen.

Glöm inte att ta bort det avtagbara
snöskyddet, då yttertemperaturen är över
10 °C (ingen risk för snöfall) eller om du kör
med släp.

DEMONTERING



- För in en skruvmejsel i hålet som finns
bredvid var och en av klämmorna.

- Ta loss de fyra klämmorna B
i tur och
ordning.



6. ÅTERMONTERING AV DET REPARERADE HJULET

Återmonteringen av hjulet sker på samma
sätt som etapp 5. Glöm inte att sätta tillbaka
hjulkapseln.
Se rubrik 8, avsnitt
"Identifieringsuppgifter" för att
lokalisera däcketiketten.
Reservhjulet är inte konstruerat för
att köra långa sträckor, kontrollera
åtdragningen av hjulbultarna och
reservhjulets lufttryck på en CITROËN-
verkstad eller en annan kvalificerad
verkstad. Låt det punkterade hjulet
repareras och monteras tillbaka så snabbt
som möjligt av en CITROËN-verkstad eller
en annan kvalificerad verkstad.

131


Byta en lampa
ÅTGÄRDE
R
7

BYTA EN LAMPA


Ty p C
Halogenlampa: frigör
fjädern som spärrar
fästet.
Ty p A
Lampa helt av glas: dra
ut den försiktigt för den är
monterad med tryck.

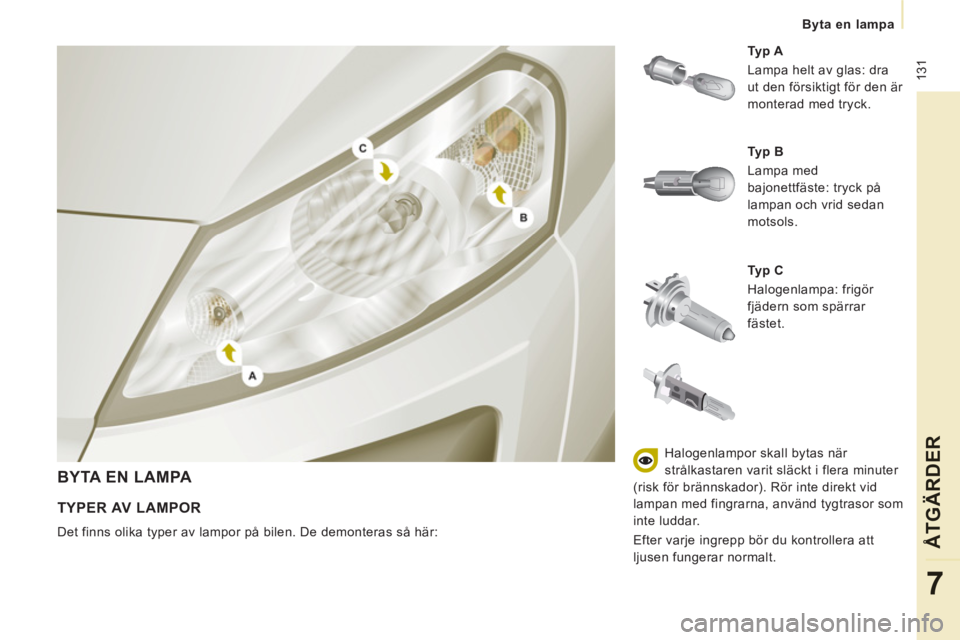

TYPER AV LAMPOR

Det finns olika typer av lampor på bilen. De demonteras så här:
Ty p B
Lampa med
bajonettfäste: tryck på
lampan och vrid sedan
motsols.
Halogenlampor skall bytas när
strålkastaren varit släckt i flera minuter
(risk för brännskador). Rör inte direkt vid
lampan med fingrarna, använd tygtrasor som
inte luddar.
Efter varje ingrepp bör du kontrollera att
ljusen fungerar normalt.

132


Byta en lampa


3.
Körriktningsvisare (blinkers)
Typ B
, PY21W - 21W (gul)


- Vrid lamphållaren ett fjärdedels varv
motsols.

- Ta ut lampan genom att trycka lätt på
den och vrida den motsols.

- Byt ut lampan.
- Kontrollera att locket placeras rätt
på hela omkretsen, så att tätheten är
garanterad.


FRAMLJUS

Öppna motorhuven. För att komma åt
lamporna för du handen bakom ljusenheten.
Utför ingreppen i omvänd ordning för att
sätta tillbaka varje lampa.


1.
Halvljus/helljus
Typ C
, H4 - 55W


- Ta av mittlocket genom att dra i fliken.

- Koppla ur den elektriska anslutningen.

- Frigör spärrfjädern.

- Byt ut lampan och se till att
metalldelen placeras mitt för spåren
som finns i ljuset.
2.
Positionsljus
Typ A
, W5W - 5W


- Ta av locket genom att dra i fliken.

- Dra ut lamphållaren som har tryckts
fast genom att dra i anslutningen.

- Byt ut lampan.

- Kontrollera att locket placeras rätt
på hela omkretsen, så att tätheten är
garanterad.
4.
Dimstrålkastare
Typ C
, H1 - 55W
Kontakta CITROËN eller en kvalificerad
verkstad.

133


Byta en lampa
ÅTGÄRDE
R
7


SIDOBLINKER


Typ A
, WY 5W (gul)


- För blinkersen bakåt och lossa den.

- Håll kvar kontaktdonet och vrid
lamphållaren ett kvarts varv till vänster.

- Vrid lampan ett kvarts varv till vänster,
dra ut den och byt den.

- Vid återmontering, för i blinkersen bakåt
och sedan tillbaka framåt.
Fram/bak

Gula lampor (blinkers och sidoblinkers) ska
bytas ut mot lampor med samma tekniska
data och samma färg. TAKLAMPOR

Typ A
, 12 V 5W - 5W


- Ta loss det genomskinliga locket genom
att föra in en skruvmejsel i öppningarna
på båda sidorna om taklampan.

- Dra ut lampan och byt ut den.

- Tryck fast det genomskinliga locket i
dess utrymme och kontrollera att det
sitter stadigt fast.


Högtryckstvätt

Vid användning av högtryckstvätt på
envisa fläckar, använd inte strålen för
intensivt på strålkastarna, ljusen eller deras
omkrets för att inte skada skyddslacken och
tätningspackningen.

134


Byta en lampa


BAKLJUS

Ytterligare information om lamporna hittar du
i "Typer av lampor".

- Identifiera den defekta lampan och
öppna sedan bakdörrarna 180°.
Rubrik 2, avsnitt "Öppningar".

- Koppla ur den elektriska anslutningen.


Ta bort de två fästmuttrarna.

- Håll i lampan och koppla ur den
elektriska anslutnigen.
- För isär de 8 flikarna och dra ut
lamphållaren.

- Ta ut den defekta lampan genom att
trycka lätt på den och vrida loss den
moturs.
- Byt ut lampan.

1.
Broms-/positionsljus

Typ B
, P21/5W - 21/5W

2.
Körriktningsvisare (blinkers)

Typ B
, PY21W - 21W (gula)

3.
Backljus

Typ B
, P21W - 21W

4.
Dimljus

Typ B
, P21W - 21W Kom ihåg placera rätt vid återmonteringen:


- de 8 flikarna,

- de två vita stiften i de två gummihålen,
så att lampan sitter tätt,

- strömkabeln, så att den inte kilas fast.

Byta en lampa
ÅTGÄRDER
7
TREDJE BROMSLJUS


Typ A
, W5W - 5W
Typ B
, P21W - 21W

NUMMERPLÅTSBELYSNING


Typ A
, W5W - 5W

Med lucka


- För åt sidan det genomskinliga
plastlocket med en skruvmejsel på
punkten som anges av pilen.

- Byt ut lampan.

- Sätt tillbaka det genomskinliga
plastlocket och tryck fast det.


Med svängdörrar


- Ta loss den inre panelen.

- Koppla ur anslutningen genom att föra
fliken isär.

- Ta bort plastlocket.

- Vrid loss lamphållaren ett kvarts varv
moturs.

- Byt ut lampan.


Lampa på utsidan (svängdörrar)


- Skruva loss de två skruvarna med en
skruvmejsel Torx
TM med bit 20.

- Ta bort lampan.

- Byt ut glödlampan.
Lampa på insidan (lucka)


- Skruva loss de två skruvarna med en
skruvmejsel Torx
TM med bit 20.

- Ta av plastlocket.

- Ta bort lamphållaren genom att föra de
två flikarna åt sidan.

- Ta ut den defekta glödlampan genom att
trycka lätt på den och vrida motsols.

- Byt ut glödlampan.

136


Byta en säkring


BYTA EN SÄKRING

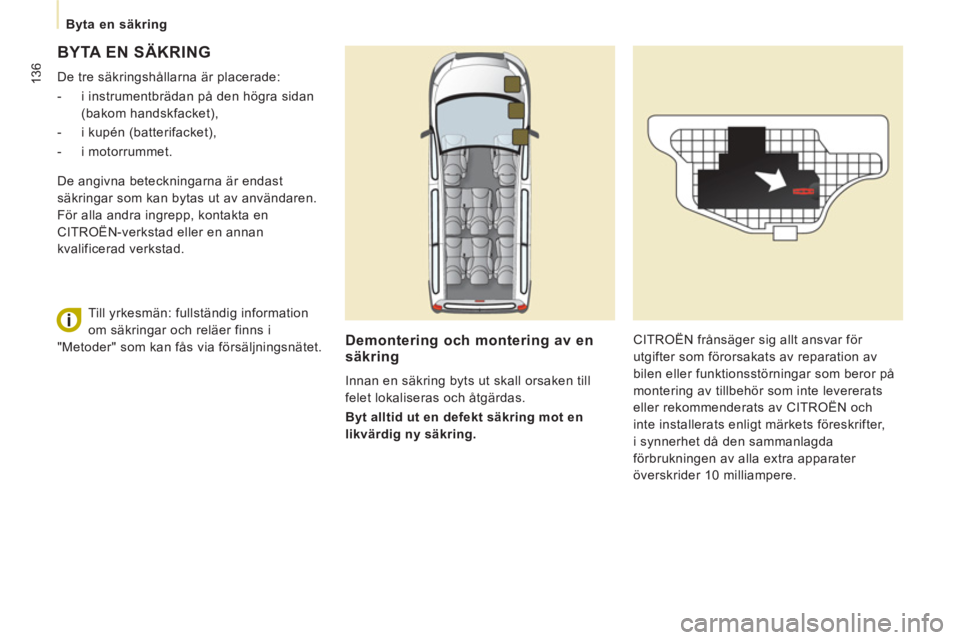

De tre säkringshållarna är placerade:


- i instrumentbrädan på den högra sidan
(bakom handskfacket),

- i kupén (batterifacket),

- i motorrummet.
Demontering och montering av en säkring

Innan en säkring byts ut skall orsaken till
felet lokaliseras och åtgärdas.

Byt alltid ut en defekt säkring mot en
likvärdig ny säkring. CITROËN frånsäger sig allt ansvar för
utgifter som förorsakats av reparation av
bilen eller funktionsstörningar som beror på
montering av tillbehör som inte levererats
eller rekommenderats av CITROËN och
inte installerats enligt märkets föreskrifter,
i synnerhet då den sammanlagda
förbrukningen av alla extra apparater
överskrider 10 milliampere. De angivna beteckningarna är endast
säkringar som kan bytas ut av användaren.
För alla andra ingrepp, kontakta en
CITROËN-verkstad eller en annan
kvalificerad verkstad.
Till yrkesmän: fullständig information
om säkringar och reläer finns i
"Metoder" som kan fås via försäljningsnätet.

137


Byta en säkring
ÅTGÄRDER
7
SÄKRINGAR PÅINSTRUMENTBRÄDAN PÅ DEN
HÖGRA SIDAN


- Fäll ned handskfacket och dra för att
komma åt säkringarna.

Säkringar


A (styrka)

Säkrad strömkrets


1


15
Bakrutetorkare


2


-
Används ej


3


5
Styrbox för krockkuddar


4


10
Rattvinkelgivare, diagnosuttag, ESP-sensor, manuell
ventilation, kopplingskontakt, strålkastarhöjd, pump för
partikelfilter


5


30
Elstyrda backspeglar, motor till passagerarens fönsterhiss


6


30
Strömmatning till fönsterhissarna fram


7


5
Taklampor och belysning i handskfacket


8


20
Flerfunktionsdisplay, larmsiren rattlås, bilradio, CD-växlare,
radiotelefon, styrbox släpvagn (eftermontering)


9


10
Tillbehörsuttag på 2:a raden


10


30
Justering av höjdläge bak, omkopplare under ratten,
instrumenttavla


11



15
Diagnosuttag, rattlåskontakt


12


15
Handsfreeutrustning, styrbox krockkudde, styrbox för
parkeringshjälp


13


5
Styrbox motor, styrbox släpvagn


14


15
Regnsensor, ventilation bak, automatisk luftkonditionering,
instrumenttavla


15


30
Låsning/upplåsning/speciallås för öppningsbara delar


16


-
Används ej


17


40
Bakruta med avfrostning, backspeglar med avfrostning

138


Byta en säkring

SÄKRINGAR I KUPEN



- Ta loss locket till batterifacket.

-
Ta bort den röda kabelskon på batteriet (+).


Stäng locket noga efter avslutat ingrepp.

Säkringar


A (styrka)

Säkrad strömkrets


1


30
Eluppvärmda säten


2


20
12 V uttag på 3:e raden


3


40/50
Styrbox släpvagn (eftermontering)


4


-
Används ej


36


15
Lås i svängdörrar


37


10
Lås i svängdörrar


38


20
Bakrutetorkare svängdörrar


39


10
Ventilation bak


40


5
Infällbara backspeglar
