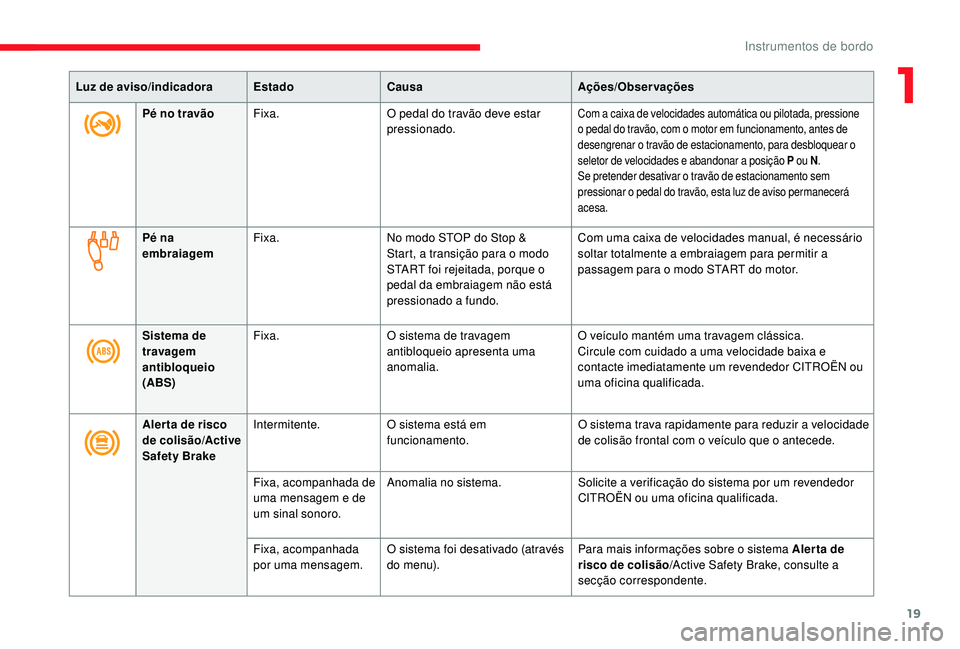

Page 21 of 400
19
Luz de aviso/indicadoraEstadoCausa Ações/Observações
Pé no travão Fixa. O pedal do travão deve estar
pressionado.
Com a caixa de velocidades automática ou pilotada, pressione
o pedal do travão, com o motor em funcionamento, antes de
desengrenar o travão de estacionamento, para desbloquear o
seletor de velocidades e abandonar a posição P ou N.
Se pretender desativar o travão de estacionamento sem
pressionar o pedal do travão, esta luz de aviso permanecerá
acesa.
Pé na
embraiagem Fixa.
No modo STOP do Stop &
Start, a transição para o modo
START foi rejeitada, porque o
pedal da embraiagem não está
pressionado a fundo. Com uma caixa de velocidades manual, é necessário
soltar totalmente a embraiagem para permitir a
passagem para o modo START do motor.
Sistema de
travagem
antibloqueio
(ABS) Fixa.
O sistema de travagem
antibloqueio apresenta uma
anomalia. O veículo mantém uma travagem clássica.
Circule com cuidado a uma velocidade baixa e
contacte imediatamente um revendedor CITROËN ou
uma oficina qualificada.
Aler ta de risco
de colisão/Active
Safety Brake Intermitente.
O sistema está em
funcionamento. O sistema trava rapidamente para reduzir a velocidade
de colisão frontal com o veículo que o antecede.
Fixa, acompanhada de
uma mensagem e de
um sinal sonoro. Anomalia no sistema.
Solicite a verificação do sistema por um revendedor
CITROËN ou uma oficina qualificada.
Fixa, acompanhada
por uma mensagem. O sistema foi desativado (através
do menu). Para mais informações sobre o sistema Aler ta de
risco de colisão
/Active Safety Brake, consulte a
secção correspondente.
1
Instrumentos de bordo

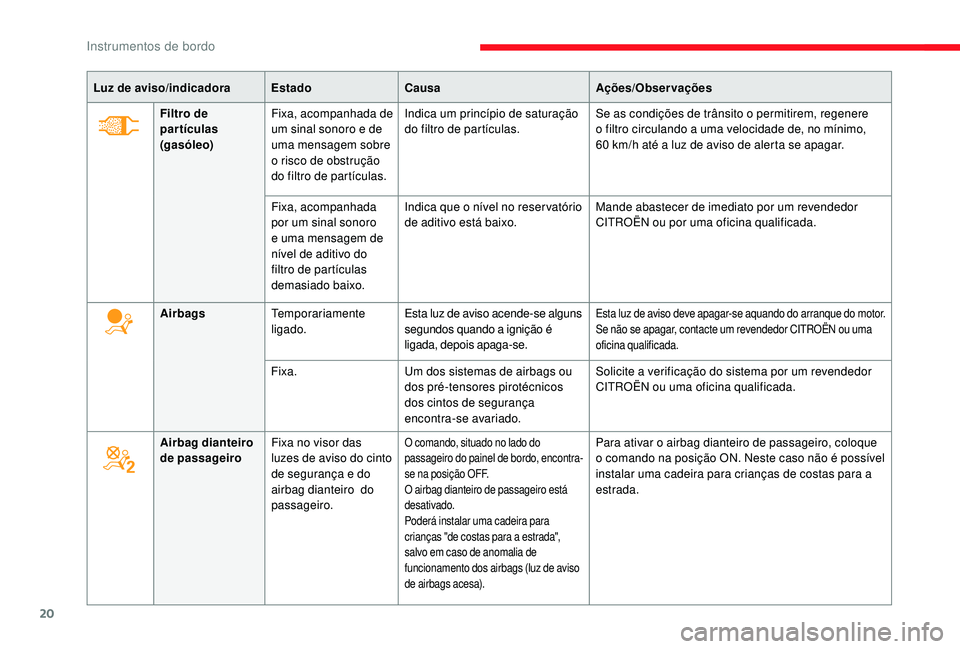

Page 22 of 400
20
Luz de aviso/indicadoraEstadoCausa Ações/Observações
Filtro de
partículas
(gasóleo) Fixa, acompanhada de
um sinal sonoro e de
uma mensagem sobre
o risco de obstrução
do filtro de partículas. Indica um princípio de saturação
do filtro de partículas.
Se as condições de trânsito o permitirem, regenere
o filtro circulando a uma velocidade de, no mínimo,
60
km/h até a luz de aviso de alerta se apagar.
Fixa, acompanhada
por um sinal sonoro
e uma mensagem de
nível de aditivo do
filtro de partículas
demasiado baixo. Indica que o nível no reser vatório
de aditivo está baixo.
Mande abastecer de imediato por um revendedor
CITROËN ou por uma oficina qualificada.
Airbags Temporariamente
ligado. Esta luz de aviso acende-se alguns
segundos quando a ignição é
ligada, depois apaga-se.
Esta luz de aviso deve apagar-se aquando do arranque do motor.
Se não se apagar, contacte um revendedor CITROËN ou uma
oficina qualificada.
Fixa.
Um dos sistemas de airbags ou
dos pré-tensores pirotécnicos
dos cintos de segurança
encontra-se avariado. Solicite a verificação do sistema por um revendedor
CITROËN ou uma oficina qualificada.
Airbag dianteiro
de passageiro Fixa no visor das
luzes de aviso do cinto
de segurança e do
airbag dianteiro do
passageiro.
O comando, situado no lado do
passageiro do painel de bordo, encontra-
se na posição OFF.
O airbag dianteiro de passageiro está
desativado.
Poderá instalar uma cadeira para
crianças "de costas para a estrada",
salvo em caso de anomalia de
funcionamento dos airbags (luz de aviso
de airbags acesa).Para ativar o airbag dianteiro de passageiro, coloque
o comando na posição ON. Neste caso não é possível
instalar uma cadeira para crianças de costas para a
estrada.
Instrumentos de bordo

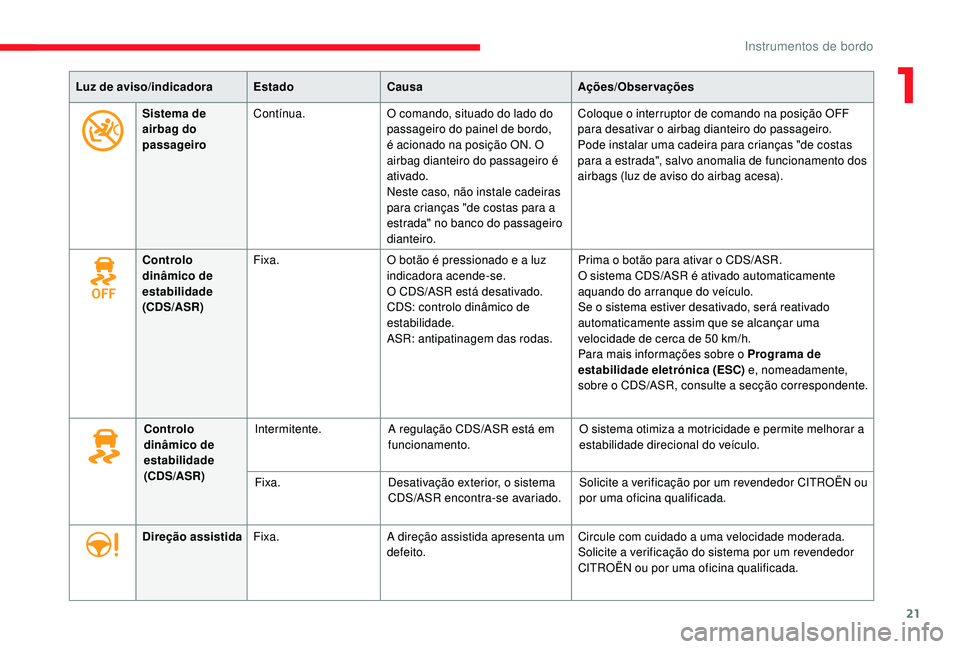

Page 23 of 400
21
Luz de aviso/indicadoraEstadoCausa Ações/Observações
Sistema de
airbag do
passageiro Contínua.
O comando, situado do lado do
passageiro do painel de bordo,
é acionado na posição ON. O
airbag dianteiro do passageiro é
ativado.
Neste caso, não instale cadeiras
para crianças "de costas para a
estrada" no banco do passageiro
dianteiro. Coloque o interruptor de comando na posição OFF
para desativar o airbag dianteiro do passageiro.
Pode instalar uma cadeira para crianças "de costas
para a estrada", salvo anomalia de funcionamento dos
airbags (luz de aviso do airbag acesa).
Controlo
dinâmico de
estabilidade
(CDS/ASR) Fixa.
O botão é pressionado e a luz
indicadora acende-se.
O CDS/ASR está desativado.
CDS: controlo dinâmico de
estabilidade.
ASR: antipatinagem das rodas. Prima o botão para ativar o CDS/ASR.
O sistema CDS/ASR é ativado automaticamente
aquando do arranque do veículo.
Se o sistema estiver desativado, será reativado
automaticamente assim que se alcançar uma
velocidade de cerca de 50
km/h.
Para mais informações sobre o Programa de
estabilidade eletrónica (ESC) e, nomeadamente,
sobre o CDS/ASR, consulte a secção correspondente.
Controlo
dinâmico de
estabilidade
(CDS/ASR) Intermitente.
A regulação CDS/ASR está em
funcionamento. O sistema otimiza a motricidade e permite melhorar a
estabilidade direcional do veículo.
Fixa. Desativação exterior, o sistema
CDS/ASR encontra-se avariado. Solicite a verificação por um revendedor CITROËN ou
por uma oficina qualificada.
Direção assistida Fixa. A direção assistida apresenta um
defeito. Circule com cuidado a uma velocidade moderada.
Solicite a verificação do sistema por um revendedor
CITROËN ou por uma oficina qualificada.
1
Instrumentos de bordo
Page 24 of 400
22
Luz de aviso/indicadoraEstadoCausa Ações/Observações
AdBlue
®
(Diesel BlueHDi) Fixa, desde o momento
em que a ignição é
ligada, acompanhada
por um sinal sonoro e
por uma mensagem
que indica a autonomia
de deslocação. A autonomia de deslocação está
compreendida entre 600
km e
2400 km.Proceda a uma reposição do nível no reser vatório
de AdBlue® assim que possível: dirija-se a um
revendedor CITROËN ou a uma oficina qualificada, ou
efetue por si próprio esta operação.
Intermitente,
acompanhada por
um sinal sonoro e por
uma mensagem que
indica a autonomia de
deslocação. A autonomia de deslocação está
entre 0
km e 600
km. Proceda obrigatoriamente
a uma reposição do
nível de AdBlue
® para evitar avarias : dirija-se a um
revendedor CITROËN ou a uma oficina qualificada ou
efetue por si próprio esta operação.
Intermitente,
acompanhada por
um sinal sonoro e por
uma mensagem que
indica a interdição do
arranque. O reser vatório de AdBlue
® está
vazio: o sistema antiarranque
exigido por lei impede o arranque
do motor. Para poder efetuar o novo arranque do motor, deverá
efetuar obrigatoriamente
uma reposição do nível de
AdBlue
®: dirija-se a um revendedor CITROËN ou a
uma oficina qualificada ou efetue por si próprio esta
operação.
É imperativo inserir uma quantidade mínima de
4
litros de AdBlue
® no reservatório do líquido.
Instrumentos de bordo
Page 25 of 400
23
Luz de aviso/indicadoraEstadoCausa Ações/Observações
Sistema de
controlo de
emissões SCR
(Diesel BlueHDi) Fixa, a partir do
momento em que
a ignição é ligada,
associada às luzes
de aviso Ser vice e de
diagnóstico do motor,
acompanhada por um
sinal sonoro e uma
mensagem. Foi detetado um problema de
funcionamento do sistema de
controlo de emissões SCR.
Este alerta desaparece assim que o nível de emissão
dos gases de escape volta aos valores normais.
Intermitente a partir
do momento em que
a ignição é ligada,
associada às luzes
de aviso Service e
de diagnóstico do
motor, acompanhada
por um sinal sonoro e
uma mensagem que
indica a autonomia de
deslocação. Após confirmação da anomalia
no funcionamento do sistema de
controlo de emissões, poderá
continuar a conduzir até 1100
km
antes do acionamento do sistema
antiarranque do motor. Contacte imediatamente
um revendedor CITROËN
ou uma oficina qualificada para evitar uma avaria .
Intermitente a partir
do momento em que a
ignição é ligada, associada
às luzes de aviso Service
e de diagnóstico do
motor, acompanhada por
um sinal sonoro e uma
mensagem.Ultrapassou o limite de
deslocação autorizado após
confirmação de anomalia do
sistema de controlo de emissões:
o sistema antiarranque impede o
novo arranque do motor.Para poder voltar a ligar o motor, deverá
imperativamente
contactar um revendedor CITROËN
ou uma oficina qualificada.
1
Instrumentos de bordo
Page 26 of 400
24
Luz de aviso/indicadoraEstadoCausa Ações/Observações
Revisão Temporariamente
ligada, com exibição
de uma mensagem. Foram detetadas uma ou mais
anomalias menores, para as
quais não existe uma luz de aviso
específica. Identifique a causa da anomalia através da mensagem
exibida no painel de instrumentos.
Poderá resolver algumas anomalias, como uma porta
aberta ou o início de saturação do filtro de partículas
(quando as condições de circulação o permitirem,
regenere o filtro conduzindo a uma velocidade de pelo
menos 60
km/h até que a luz de aviso se apague).
Para as outras anomalias, como o mau funcionamento
do sistema de deteção de pressão baixa dos pneus,
contacte um revendedor CITROËN ou uma oficina
qualificada.
Fixa, acompanhada
da exibição de uma
mensagem. Foi detetada uma ou mais
anomalias graves para as quais
não existe uma luz de aviso
específica. Identifique a causa da anomalia através da mensagem
exibida no painel de instrumentos e contacte
imperativamente um revendedor CITROËN ou uma
oficina qualificada.
Fixa, associada
à visualização
intermitente e, em
seguida, fixa da chave
de manutenção. O prazo para a revisão foi
ultrapassado.
Apenas nas versões Diesel BlueHDi.
A revisão do seu veículo deve ser efetuada assim que
possível.
Luzes de
nevoeiro
traseiras Contínua.
As luzes traseiras de nevoeiro
são acionadas com a ajuda do
anel do comando de iluminação. Rode o anel do comando de iluminação para trás para
desligar as luzes de nevoeiro traseiras.
Instrumentos de bordo

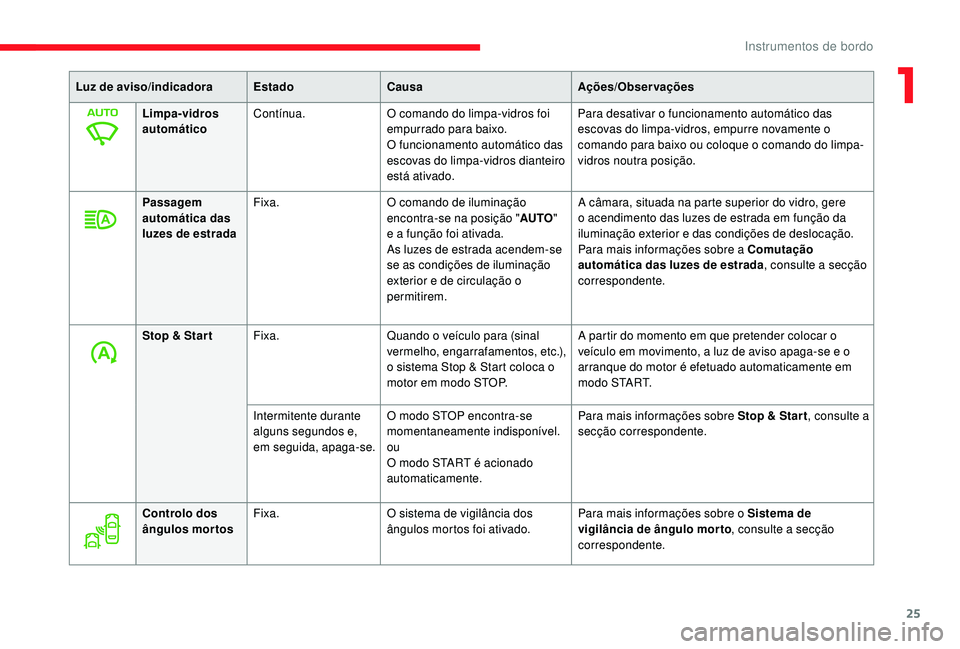

Page 27 of 400
25
Luz de aviso/indicadoraEstadoCausa Ações/Observações
Limpa-vidros
automático Contínua.
O comando do limpa-vidros foi
empurrado para baixo.
O funcionamento automático das
escovas do limpa-vidros dianteiro
está ativado. Para desativar o funcionamento automático das
escovas do limpa-vidros, empurre novamente o
comando para baixo ou coloque o comando do limpa-
vidros noutra posição.
Passagem
automática das
luzes de estrada Fixa.
O comando de iluminação
encontra-se na posição "AUTO"
e a função foi ativada.
As luzes de estrada acendem-se
se as condições de iluminação
exterior e de circulação o
permitirem. A câmara, situada na parte superior do vidro, gere
o acendimento das luzes de estrada em função da
iluminação exterior e das condições de deslocação.
Para mais informações sobre a Comutação
automática das luzes de estrada
, consulte a secção
correspondente.
Stop & Star t Fixa. Quando o veículo para (sinal
vermelho, engarrafamentos, etc.),
o sistema Stop & Start coloca o
motor em modo STOP. A partir do momento em que pretender colocar o
veículo em movimento, a luz de aviso apaga-se e o
arranque do motor é efetuado automaticamente em
m o d o S TA R T.
Intermitente durante
alguns segundos e,
em seguida, apaga-se. O modo STOP encontra-se
momentaneamente indisponível.
ou
O modo START é acionado
automaticamente. Para mais informações sobre Stop & Star t
, consulte a
secção correspondente.
Controlo dos
ângulos mortos Fixa.
O sistema de vigilância dos
ângulos mortos foi ativado. Para mais informações sobre o Sistema de
vigilância de ângulo morto
, consulte a secção
correspondente.
1
Instrumentos de bordo
Page 28 of 400
26

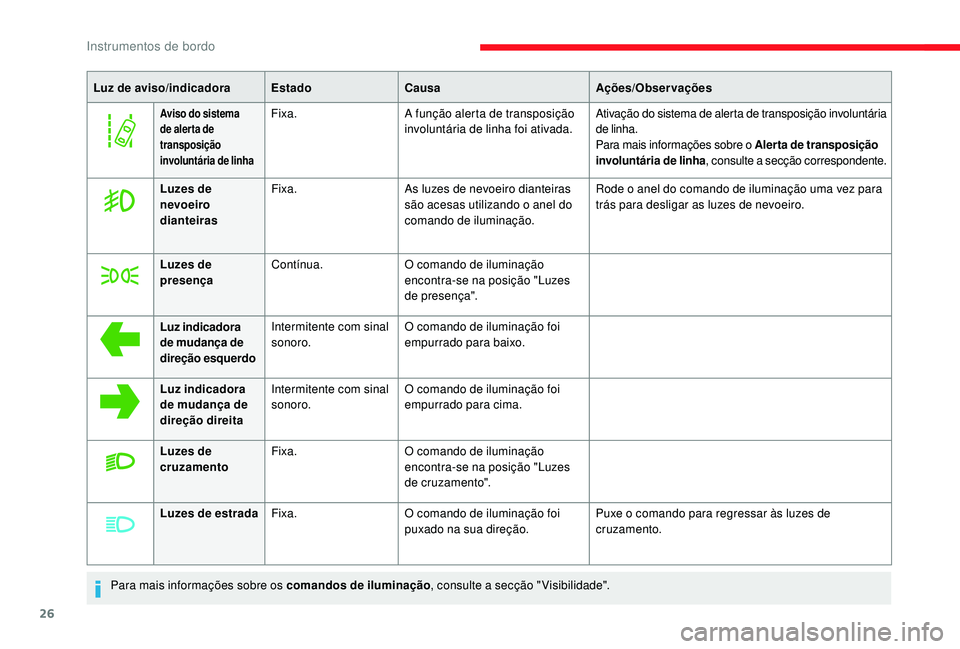

Luz de aviso/indicadoraEstadoCausa Ações/Observações
Aviso do sistema
de alerta de
transposição
involuntária de linhaFixa.A função alerta de transposição
involuntária de linha foi ativada. Ativação do sistema de alerta de transposição involuntária
de linha.
Para mais informações sobre o Alerta de transposição
involuntária de linha
, consulte a secção correspondente.
Luzes de
nevoeiro
dianteiras Fixa.
As luzes de nevoeiro dianteiras
são acesas utilizando o anel do
comando de iluminação. Rode o anel do comando de iluminação uma vez para
trás para desligar as luzes de nevoeiro.
Luzes de
presença Contínua.
O comando de iluminação
encontra-se na posição "Luzes
de presença".
Luz indicadora
de mudança de
direção esquerdo Intermitente com sinal
sonoro.
O comando de iluminação foi
empurrado para baixo.
Luz indicadora
de mudança de
direção direita Intermitente com sinal
sonoro.
O comando de iluminação foi
empurrado para cima.
Luzes de
cruzamento Fixa.
O comando de iluminação
encontra-se na posição "Luzes
de cruzamento".
Luzes de estrada Fixa. O comando de iluminação foi
puxado na sua direção. Puxe o comando para regressar às luzes de
cruzamento.
Para mais informações sobre os comandos de iluminação , consulte a secção "Visibilidade".
Instrumentos de bordo
Page 29 of 400
27

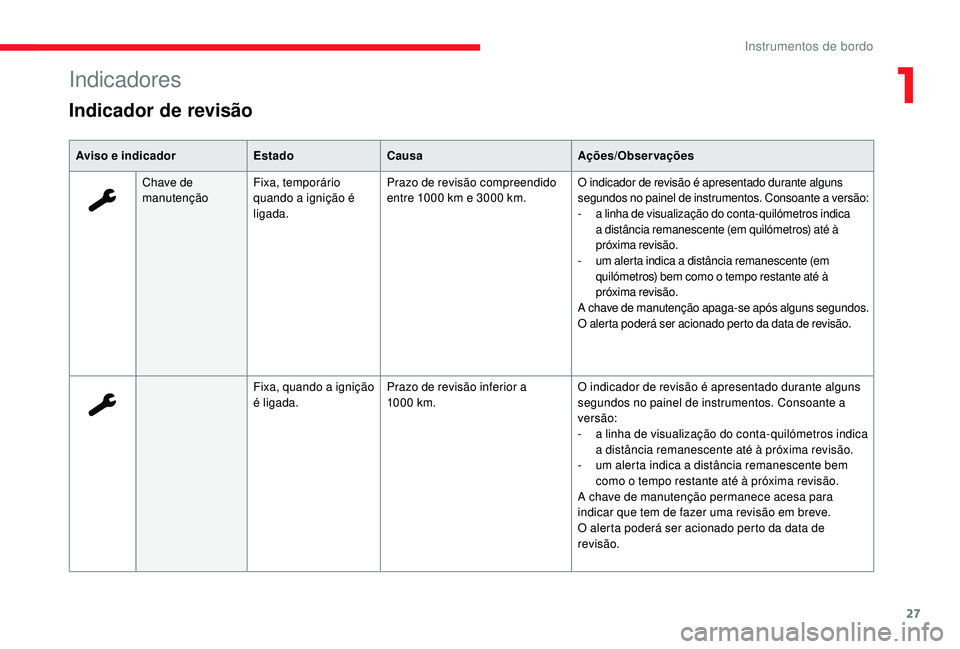

Indicadores
Indicador de revisão
Aviso e indicadorEstadoCausa Ações/Observações
Chave de
manutenção Fixa, temporário
quando a ignição é
ligada. Prazo de revisão compreendido
entre 1000
km e 3000 km.O indicador de revisão é apresentado durante alguns
segundos no painel de instrumentos. Consoante a versão:
-
a l
inha de visualização do conta-quilómetros indica
a distância remanescente (em quilómetros) até à
próxima revisão.
-
u
m alerta indica a distância remanescente (em
quilómetros) bem como o tempo restante até à
próxima revisão.
A chave de manutenção apaga-se após alguns segundos.
O alerta poderá ser acionado perto da data de revisão.
Fixa, quando a ignição
é ligada. Prazo de revisão inferior a
1000
km.O indicador de revisão é apresentado durante alguns
segundos no painel de instrumentos. Consoante a
versão:
-
a l
inha de visualização do conta-quilómetros indica
a distância remanescente até à próxima revisão.
-
u
m alerta indica a distância remanescente bem
como o tempo restante até à próxima revisão.
A chave de manutenção permanece acesa para
indicar que tem de fazer uma revisão em breve.
O alerta poderá ser acionado perto da data de
revisão.
1
Instrumentos de bordo
Page 30 of 400
28
Aviso e indicadorEstadoCausa Ações/Observações
Chave de
manutenção Intermitente e depois
fixa, quando a ignição
é ligada. O prazo para a revisão foi
ultrapassado.
O indicador de revisão é apresentado durante alguns
segundos no painel de instrumentos. Consoante a
versão:
-
a l
inha do conta-quilómetros total exibe a distância
percorrida desde de que se atingiu a data de
revisão. Valor precedido pelo sinal "-".
-
u
ma mensagem de alerta indica que o prazo foi
excedido.
A chave de manutenção permanece acesa até que a
revisão seja efetuada.
O alerta é acionado quando o prazo tiver sido
excedido.
+ Intermitente e depois
fixa, quando a ignição
é ligada, associada
à luz de aviso de
revisão.Data de revisão para versões de
Diesel BlueHDi.
O indicador de revisão é apresentado durante alguns
segundos no painel de instrumentos. Consoante a
versão:
-
a l
inha do conta-quilómetros total exibe a distância
percorrida desde de que se atingiu a data de
revisão. Valor precedido pelo sinal "-".
-
u
ma mensagem de alerta indica que o prazo foi
excedido.
A chave de manutenção permanece acesa até que a
revisão seja efetuada.
O alerta é acionado quando o prazo tiver sido
excedido.
A distância indicada (em quilómetros) é calculada de acordo com a quilometragem percorrida e o tempo passado desde a última revisão.
Instrumentos de bordo
