CITROEN JUMPER SPACETOURER 2018 Navodila Za Uporabo (in Slovenian)
Manufacturer: CITROEN, Model Year: 2018, Model line: JUMPER SPACETOURER, Model: CITROEN JUMPER SPACETOURER 2018Pages: 400, PDF Size: 17.29 MB
Page 61 of 400

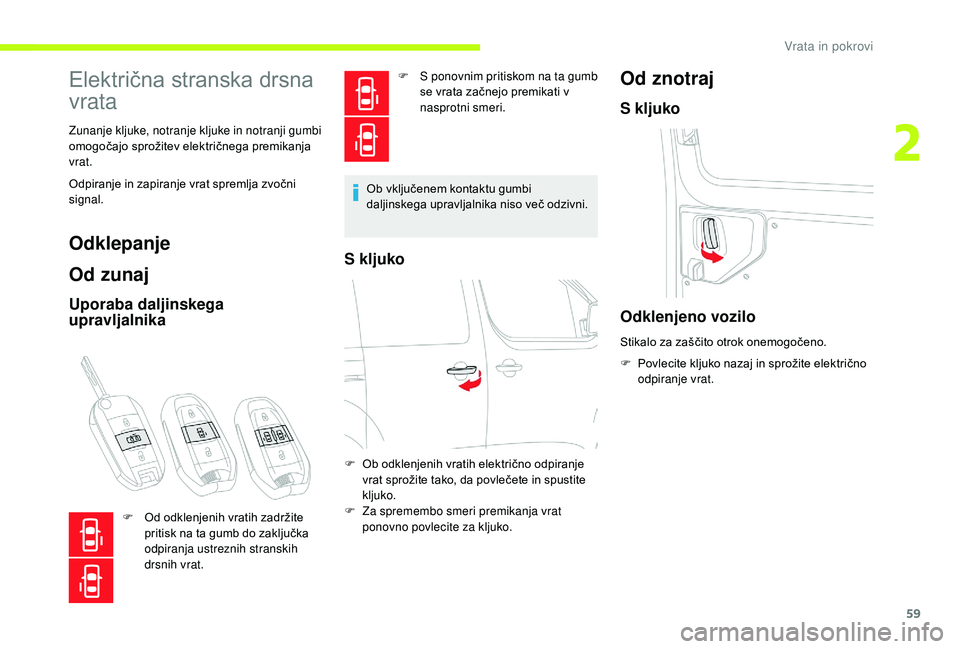

59
Električna stranska drsna
vrata
Zunanje kljuke, notranje kljuke in notranji gumbi
omogočajo sprožitev električnega premikanja
vrat.
Odpiranje in zapiranje vrat spremlja zvočni
signal.
Odklepanje
Od zunaj
Uporaba daljinskega
upravljalnika
F S ponovnim pritiskom na ta gumb se vrata začnejo premikati v
nasprotni smeri.
Ob vključenem kontaktu gumbi
daljinskega upravljalnika niso več odzivni.
S kljuko
Od znotraj
S kljuko
F Od odklenjenih vratih zadržite pritisk na ta gumb do zaključka
odpiranja ustreznih stranskih
drsnih vrat. F
O
b odklenjenih vratih električno odpiranje
vrat sprožite tako, da povlečete in spustite
kljuko.
F Z a spremembo smeri premikanja vrat
ponovno povlecite za kljuko.
Odklenjeno vozilo
Stikalo za zaščito otrok onemogočeno.
F
P
ovlecite kljuko nazaj in sprožite električno
odpiranje vrat.
2
Vrata in pokrovi
Page 62 of 400

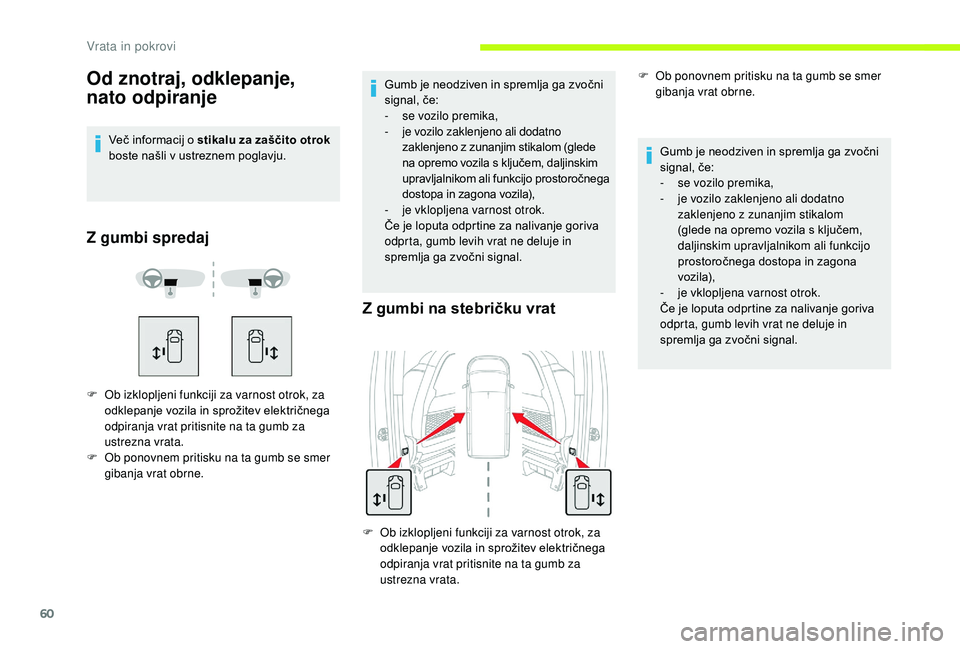

60
Od znotraj, odklepanje,
nato odpiranje
Več informacij o stikalu za zaščito otrok
boste našli v ustreznem poglavju.
Z gumbi spredaj
F Ob izklopljeni funkciji za varnost otrok, za odklepanje vozila in sprožitev električnega
odpiranja vrat pritisnite na ta gumb za
ustrezna vrata.
F
O
b ponovnem pritisku na ta gumb se smer
gibanja vrat obrne.
Z gumbi na stebričku vrat
Gumb je neodziven in spremlja ga zvočni
signal, če:
-
s
e vozilo premika,
-
j
e vozilo zaklenjeno ali dodatno
zaklenjeno z zunanjim stikalom
(glede na opremo vozila s ključem,
daljinskim upravljalnikom ali funkcijo
prostoročnega dostopa in zagona
vozila),
-
je
vklopljena varnost otrok.
Če je loputa odprtine za nalivanje goriva
odprta, gumb levih vrat ne deluje in
spremlja ga zvočni signal.
Gumb je neodziven in spremlja ga zvočni
signal, če:
-
s
e vozilo premika,
-
j
e vozilo zaklenjeno ali dodatno
zaklenjeno z zunanjim stikalom (glede
na opremo vozila s ključem, daljinskim
upravljalnikom ali funkcijo prostoročnega
dostopa in zagona vozila),
-
je
vklopljena varnost otrok.
Če je loputa odprtine za nalivanje goriva
odprta, gumb levih vrat ne deluje in
spremlja ga zvočni signal.
F
O
b izklopljeni funkciji za varnost otrok, za
odklepanje vozila in sprožitev električnega
odpiranja vrat pritisnite na ta gumb za
ustrezna vrata. F
O
b ponovnem pritisku na ta gumb se smer
gibanja vrat obrne.
Vrata in pokrovi
Page 63 of 400

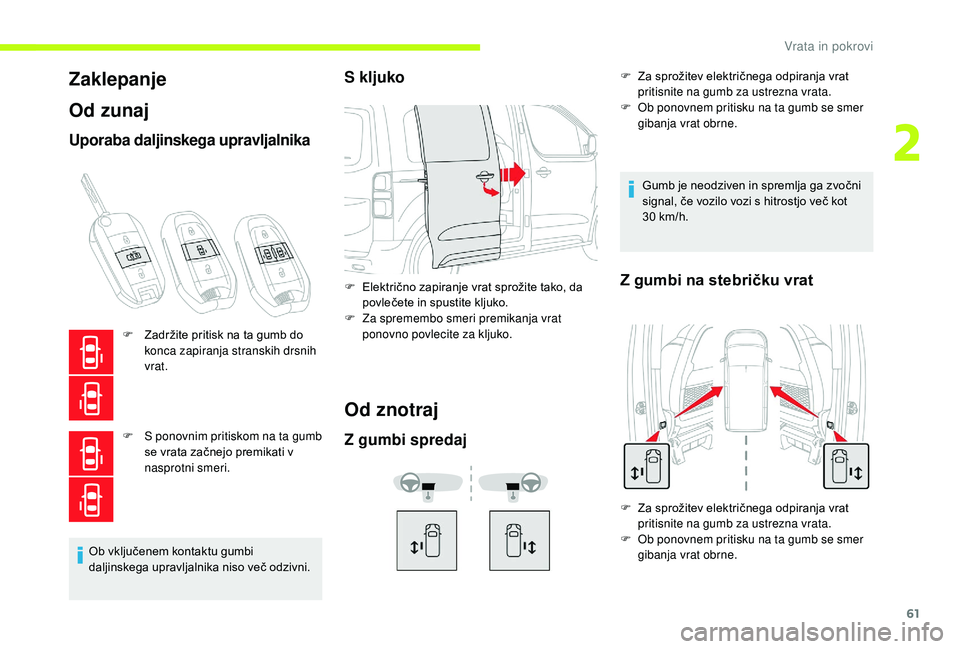

61
Zaklepanje
Od zunaj
Uporaba daljinskega upravljalnika
F Zadržite pritisk na ta gumb do konca zapiranja stranskih drsnih
vrat.
F
S p
onovnim pritiskom na ta gumb
se vrata začnejo premikati v
nasprotni smeri.
Ob vključenem kontaktu gumbi
daljinskega upravljalnika niso več odzivni.
S kljuko
F Električno zapiranje vrat sprožite tako, da povlečete in spustite kljuko.
F
Z
a spremembo smeri premikanja vrat
ponovno povlecite za kljuko.
Od znotraj
Z gumbi spredaj
F Za sprožitev električnega odpiranja vrat pritisnite na gumb za ustrezna vrata.
F
O
b ponovnem pritisku na ta gumb se smer
gibanja vrat obrne.
Gumb je neodziven in spremlja ga zvočni
signal, če vozilo vozi s hitrostjo več kot
30
km/h.
Z gumbi na stebričku vrat
F Za sprožitev električnega odpiranja vrat pritisnite na gumb za ustrezna vrata.
F
O
b ponovnem pritisku na ta gumb se smer
gibanja vrat obrne.
2
Vrata in pokrovi

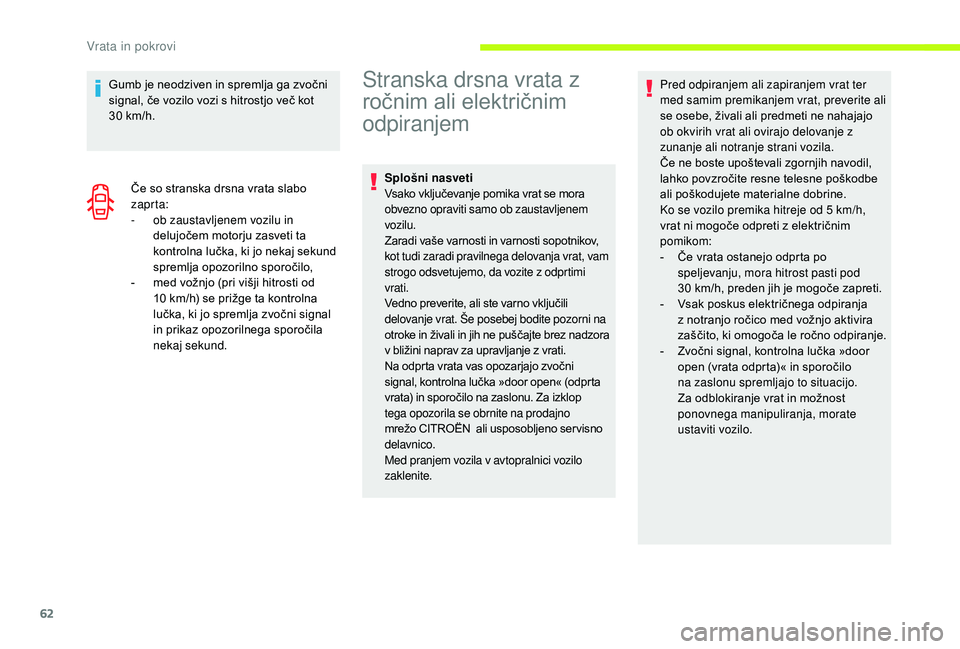

Page 64 of 400
62
Gumb je neodziven in spremlja ga zvočni
signal, če vozilo vozi s hitrostjo več kot
30 km/h.
Če so stranska drsna vrata slabo
zapr ta:
-
o
b zaustavljenem vozilu in
delujočem motorju zasveti ta
kontrolna lučka, ki jo nekaj sekund
spremlja opozorilno sporočilo,
-
m
ed vožnjo (pri višji hitrosti od
10
km/h) se prižge ta kontrolna
lučka, ki jo spremlja zvočni signal
in prikaz opozorilnega sporočila
nekaj sekund.Stranska drsna vrata z
ročnim ali električnim
odpiranjem
Splošni nasveti
Vsako vključevanje pomika vrat se mora
obvezno opraviti samo ob zaustavljenem
vozilu.
Zaradi vaše varnosti in varnosti sopotnikov,
kot tudi zaradi pravilnega delovanja vrat, vam
strogo odsvetujemo, da vozite z odprtimi
vrati.
Vedno preverite, ali ste varno vključili
delovanje vrat. Še posebej bodite pozorni na
otroke in živali in jih ne puščajte brez nadzora
v bližini naprav za upravljanje z vrati.
Na odprta vrata vas opozarjajo zvočni
signal, kontrolna lučka »door open« (odprta
vrata) in sporočilo na zaslonu. Za izklop
tega opozorila se obrnite na prodajno
mrežo CITROËN ali usposobljeno ser visno
delavnico.
Med pranjem vozila v avtopralnici vozilo
zaklenite. Pred odpiranjem ali zapiranjem vrat ter
med samim premikanjem vrat, preverite ali
se osebe, živali ali predmeti ne nahajajo
ob okvirih vrat ali ovirajo delovanje z
zunanje ali notranje strani vozila.
Če ne boste upoštevali zgornjih navodil,
lahko povzročite resne telesne poškodbe
ali poškodujete materialne dobrine.
Ko se vozilo premika hitreje od 5
km/h,
vrat ni mogoče odpreti z električnim
pomikom:
-
Č
e vrata ostanejo odprta po
speljevanju, mora hitrost pasti pod
30
km/h, preden jih je mogoče zapreti.
-
V
sak poskus električnega odpiranja
z notranjo ročico med vožnjo aktivira
zaščito, ki omogoča le ročno odpiranje.
-
Z
vočni signal, kontrolna lučka »door
open (vrata odprta)« in sporočilo
na zaslonu spremljajo to situacijo.
Za odblokiranje vrat in možnost
ponovnega manipuliranja, morate
ustaviti vozilo.
Vrata in pokrovi
Page 65 of 400

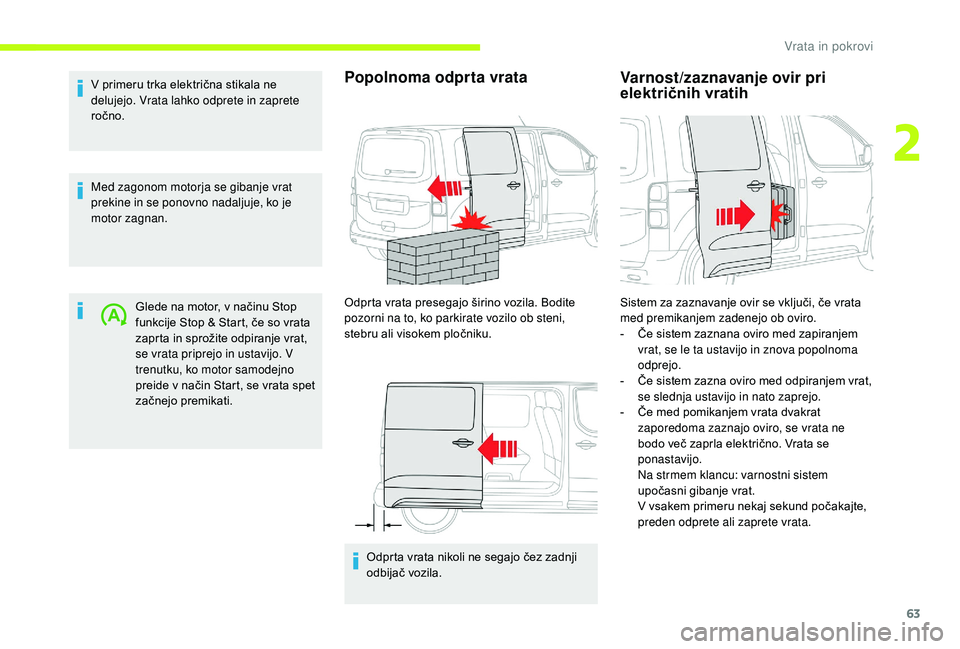

63
V primeru trka električna stikala ne
delujejo. Vrata lahko odprete in zaprete
ročno.
Med zagonom motorja se gibanje vrat
prekine in se ponovno nadaljuje, ko je
motor zagnan.Glede na motor, v načinu Stop
funkcije Stop & Start, če so vrata
zaprta in sprožite odpiranje vrat,
se vrata priprejo in ustavijo. V
trenutku, ko motor samodejno
preide v način Start, se vrata spet
začnejo premikati.Popolnoma odprta vrata
Odprta vrata presegajo širino vozila. Bodite
pozorni na to, ko parkirate vozilo ob steni,
stebru ali visokem pločniku.
Odprta vrata nikoli ne segajo čez zadnji
odbijač vozila.
Varnost/zaznavanje ovir pri
električnih vratih
Sistem za zaznavanje ovir se vključi, če vrata
med premikanjem zadenejo ob oviro.
-
Č
e sistem zaznana oviro med zapiranjem
vrat, se le ta ustavijo in znova popolnoma
odprejo.
-
Č
e sistem zazna oviro med odpiranjem vrat,
se slednja ustavijo in nato zaprejo.
-
Č
e med pomikanjem vrata dvakrat
zaporedoma zaznajo oviro, se vrata ne
bodo več zaprla električno. Vrata se
ponastavijo.
N
a strmem klancu: varnostni sistem
upočasni gibanje vrat.
V v
sakem primeru nekaj sekund počakajte,
preden odprete ali zaprete vrata.
2
Vrata in pokrovi
Page 66 of 400

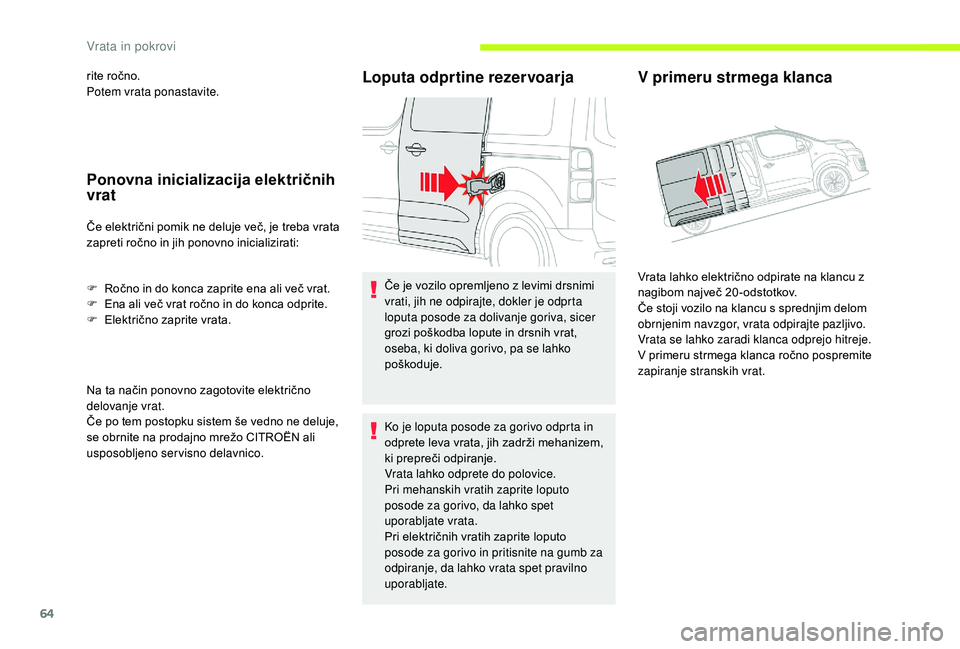

64
rite ročno.
Potem vrata ponastavite.
Ponovna inicializacija električnih
vrat
Če električni pomik ne deluje več, je treba vrata
zapreti ročno in jih ponovno inicializirati:
F
R
očno in do konca zaprite ena ali več vrat.
F
E
na ali več vrat ročno in do konca odprite.
F
E
lektrično zaprite vrata.
Na ta način ponovno zagotovite električno
delovanje vrat.
Če po tem postopku sistem še vedno ne deluje,
se obrnite na prodajno mrežo CITROËN ali
usposobljeno servisno delavnico.
Loputa odprtine rezervoarja
Če je vozilo opremljeno z levimi drsnimi
vrati, jih ne odpirajte, dokler je odprta
loputa posode za dolivanje goriva, sicer
grozi poškodba lopute in drsnih vrat,
oseba, ki doliva gorivo, pa se lahko
poškoduje.
Ko je loputa posode za gorivo odprta in
odprete leva vrata, jih zadrži mehanizem,
ki prepreči odpiranje.
Vrata lahko odprete do polovice.
Pri mehanskih vratih zaprite loputo
posode za gorivo, da lahko spet
uporabljate vrata.
Pri električnih vratih zaprite loputo
posode za gorivo in pritisnite na gumb za
odpiranje, da lahko vrata spet pravilno
uporabljate.
V primeru strmega klanca
Vrata lahko električno odpirate na klancu z
nagibom največ 20-odstotkov.
Če stoji vozilo na klancu s sprednjim delom
obrnjenim navzgor, vrata odpirajte pazljivo.
Vrata se lahko zaradi klanca odprejo hitreje.
V primeru strmega klanca ročno pospremite
zapiranje stranskih vrat.
Vrata in pokrovi
Page 67 of 400

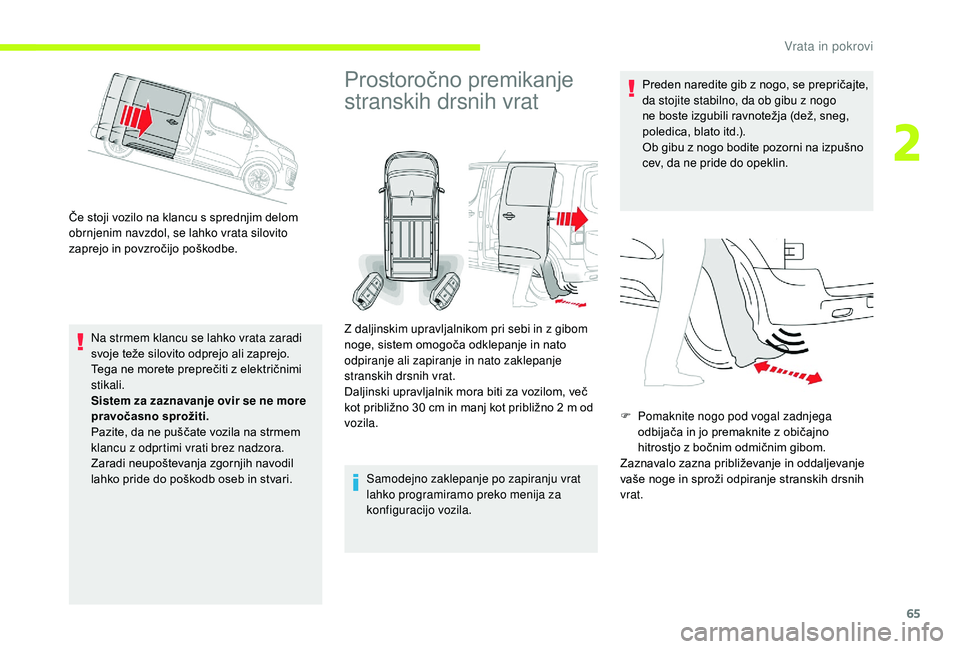

65
Če stoji vozilo na klancu s sprednjim delom
obrnjenim navzdol, se lahko vrata silovito
zaprejo in povzročijo poškodbe.Na strmem klancu se lahko vrata zaradi
svoje teže silovito odprejo ali zaprejo.
Tega ne morete preprečiti z električnimi
stikali.
Sistem za zaznavanje ovir se ne more
pravočasno sprožiti.
Pazite, da ne puščate vozila na strmem
klancu z odprtimi vrati brez nadzora.
Zaradi neupoštevanja zgornjih navodil
lahko pride do poškodb oseb in stvari.
Prostoročno premikanje
stranskih drsnih vrat
Samodejno zaklepanje po zapiranju vrat
lahko programiramo preko menija za
konfiguracijo vozila. Preden naredite gib z nogo, se prepričajte,
da stojite stabilno, da ob gibu z nogo
ne boste izgubili ravnotežja (dež, sneg,
poledica, blato itd.).
Ob gibu z nogo bodite pozorni na izpušno
cev, da ne pride do opeklin.
F
P
omaknite nogo pod vogal zadnjega
odbijača in jo premaknite z običajno
hitrostjo z bočnim odmičnim gibom.
Zaznavalo zazna približevanje in oddaljevanje
vaše noge in sproži odpiranje stranskih drsnih
vrat.
Z daljinskim upravljalnikom pri sebi in z gibom
noge, sistem omogoča odklepanje in nato
odpiranje ali zapiranje in nato zaklepanje
stranskih drsnih vrat.
Daljinski upravljalnik mora biti za vozilom, več
kot približno 30
cm in manj kot približno 2 m od
vozila.
2
Vrata in pokrovi

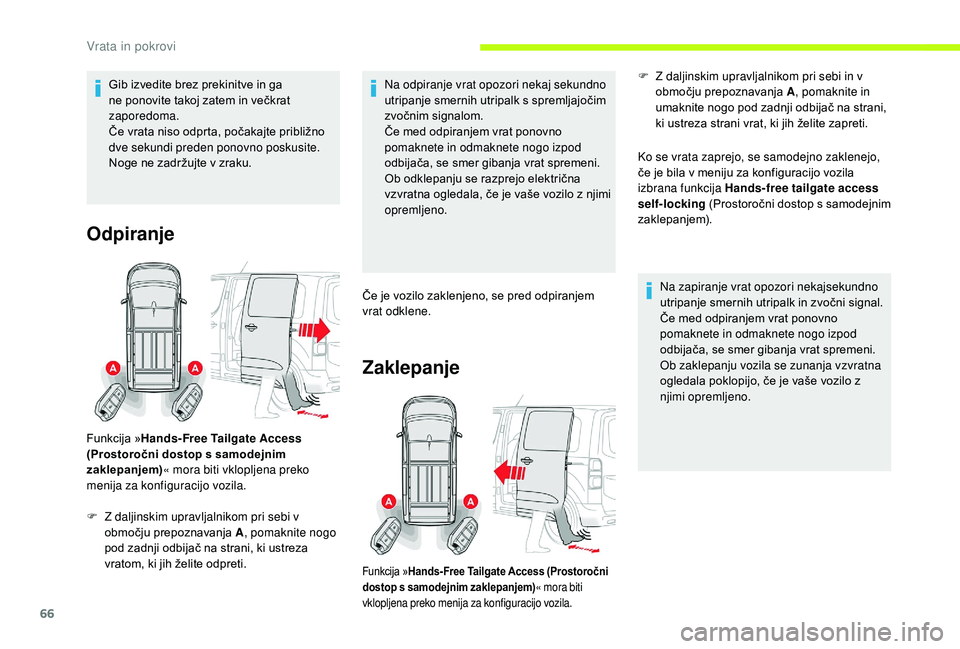

Page 68 of 400
66
Gib izvedite brez prekinitve in ga
ne ponovite takoj zatem in večkrat
zaporedoma.
Če vrata niso odprta, počakajte približno
dve sekundi preden ponovno poskusite.
Noge ne zadržujte v zraku.
Odpiranje
Funkcija »Hands-Free Tailgate Access
(Prostoročni dostop s samodejnim
zaklepanjem) « mora biti vklopljena preko
menija za konfiguracijo vozila.
F
Z
daljinskim upravljalnikom pri sebi v
območju prepoznavanja A , pomaknite nogo
pod zadnji odbijač na strani, ki ustreza
vratom, ki jih želite odpreti. Na odpiranje vrat opozori nekaj sekundno
utripanje smernih utripalk s spremljajočim
zvočnim signalom.
Če med odpiranjem vrat ponovno
pomaknete in odmaknete nogo izpod
odbijača, se smer gibanja vrat spremeni.
Ob odklepanju se razprejo električna
vzvratna ogledala, če je vaše vozilo z njimi
opremljeno.
Če je vozilo zaklenjeno, se pred odpiranjem
vrat odklene.
Zaklepanje
Ko se vrata zaprejo, se samodejno zaklenejo,
če je bila v meniju za konfiguracijo vozila
izbrana funkcija Hands-free tailgate access
self-locking (Prostoročni dostop s samodejnim
zaklepanjem).
Na zapiranje vrat opozori nekajsekundno
utripanje smernih utripalk in zvočni signal.
Če med odpiranjem vrat ponovno
pomaknete in odmaknete nogo izpod
odbijača, se smer gibanja vrat spremeni.
Ob zaklepanju vozila se zunanja vzvratna
ogledala poklopijo, če je vaše vozilo z
njimi opremljeno.
Funkcija » Hands- Free Tailgate Access (Prostoročni
dostop s samodejnim zaklepanjem) « mora biti
vklopljena preko menija za konfiguracijo vozila.
F Z daljinskim upravljalnikom pri sebi in v območju prepoznavanja A , pomaknite in
umaknite nogo pod zadnji odbijač na strani,
ki ustreza strani vrat, ki jih želite zapreti.
Vrata in pokrovi
Page 69 of 400
67

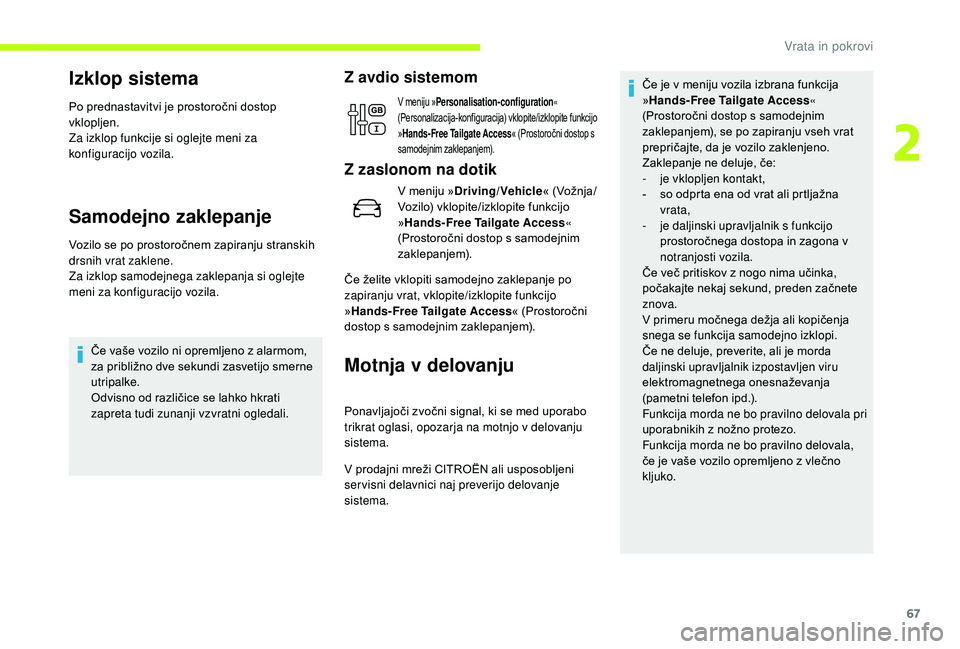

Izklop sistema
Po prednastavitvi je prostoročni dostop
vklopljen.
Za izklop funkcije si oglejte meni za
konfiguracijo vozila.
Samodejno zaklepanje
Vozilo se po prostoročnem zapiranju stranskih
drsnih vrat zaklene.
Za izklop samodejnega zaklepanja si oglejte
meni za konfiguracijo vozila.Če vaše vozilo ni opremljeno z alarmom,
za približno dve sekundi zasvetijo smerne
utripalke.
Odvisno od različice se lahko hkrati
zapreta tudi zunanji vzvratni ogledali.
Z avdio sistemom
V meniju »Personalisation-configuration «
(Personalizacija-konfiguracija) vklopite/izklopite funkcijo
» Hands-Free Tailgate Access « (Prostoročni dostop s
samodejnim zaklepanjem).
Z zaslonom na dotik
V meniju » Driving/Vehicle « (Vožnja/
Vozilo) vklopite/izklopite funkcijo
» Hands-Free Tailgate Access «
(Prostoročni dostop s samodejnim
zaklepanjem).
Če želite vklopiti samodejno zaklepanje po
zapiranju vrat, vklopite/izklopite funkcijo
» Hands-Free Tailgate Access « (Prostoročni
dostop s samodejnim zaklepanjem).
Motnja v delovanju
Ponavljajoči zvočni signal, ki se med uporabo
trikrat oglasi, opozarja na motnjo v delovanju
sistema.
V prodajni mreži CITROËN ali usposobljeni
ser visni delavnici naj preverijo delovanje
sistema. Če je v meniju vozila izbrana funkcija
»
Hands-Free Tailgate Access «
(Prostoročni dostop s samodejnim
zaklepanjem), se po zapiranju vseh vrat
prepričajte, da je vozilo zaklenjeno.
Zaklepanje ne deluje, če:
-
je
vklopljen kontakt,
-
s
o odprta ena od vrat ali prtljažna
vrata,
-
j
e daljinski upravljalnik s funkcijo
prostoročnega dostopa in zagona v
notranjosti vozila.
Če več pritiskov z nogo nima učinka,
počakajte nekaj sekund, preden začnete
znova.
V primeru močnega dežja ali kopičenja
snega se funkcija samodejno izklopi.
Če ne deluje, preverite, ali je morda
daljinski upravljalnik izpostavljen viru
elektromagnetnega onesnaževanja
(pametni telefon ipd.).
Funkcija morda ne bo pravilno delovala pri
uporabnikih z nožno protezo.
Funkcija morda ne bo pravilno delovala,
če je vaše vozilo opremljeno z vlečno
kljuko.
2
Vrata in pokrovi
Page 70 of 400
68

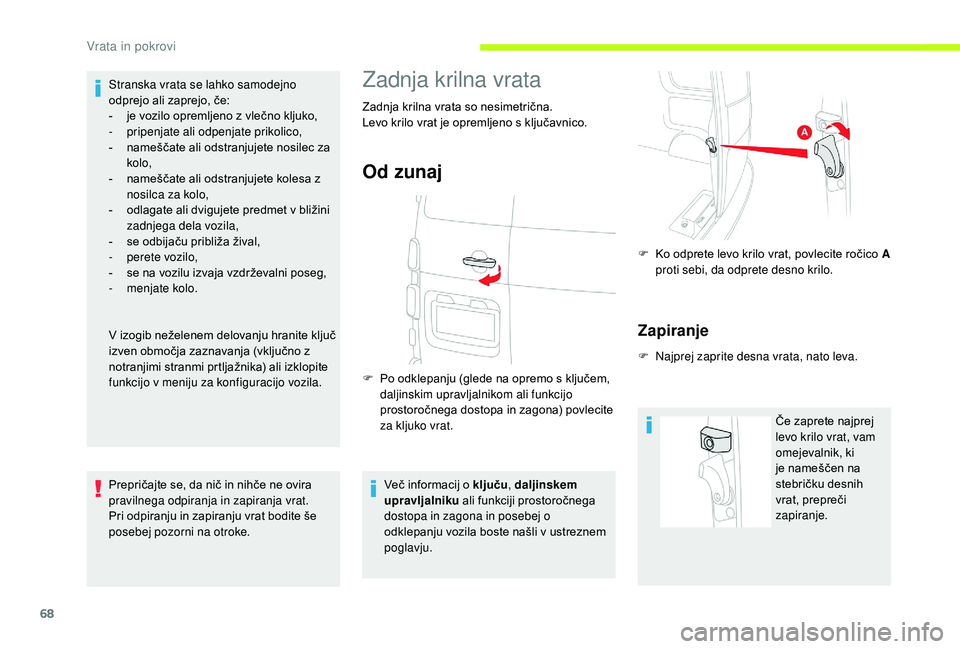

Stranska vrata se lahko samodejno
odprejo ali zaprejo, če:
-
j
e vozilo opremljeno z vlečno kljuko,
-
p
ripenjate ali odpenjate prikolico,
-
n
ameščate ali odstranjujete nosilec za
kolo,
-
n
ameščate ali odstranjujete kolesa z
nosilca za kolo,
-
o
dlagate ali dvigujete predmet v bližini
zadnjega dela vozila,
-
s
e odbijaču približa žival,
-
p
erete vozilo,
-
s
e na vozilu izvaja vzdrževalni poseg,
-
m
enjate kolo.
V izogib neželenem delovanju hranite ključ
izven območja zaznavanja (vključno z
notranjimi stranmi prtljažnika) ali izklopite
funkcijo v meniju za konfiguracijo vozila.
Prepričajte se, da nič in nihče ne ovira
pravilnega odpiranja in zapiranja vrat.
Pri odpiranju in zapiranju vrat bodite še
posebej pozorni na otroke.Zadnja krilna vrata
Zadnja krilna vrata so nesimetrična.
Levo krilo vrat je opremljeno s ključavnico.
Od zunaj
F Po odklepanju (glede na opremo s ključem, daljinskim upravljalnikom ali funkcijo
prostoročnega dostopa in zagona) povlecite
za kljuko vrat.
Več informacij o ključu , daljinskem
upravljalniku ali funkciji prostoročnega
dostopa in zagona in posebej o
odklepanju vozila boste našli v ustreznem
poglavju. F
K
o odprete levo krilo vrat, povlecite ročico A
proti sebi, da odprete desno krilo.
Zapiranje
F Najprej zaprite desna vrata, nato leva.
Če zaprete najprej
levo krilo vrat, vam
omejevalnik, ki
je nameščen na
stebričku desnih
vrat, prepreči
zapiranje.
Vrata in pokrovi
