CITROEN JUMPER SPACETOURER 2018 Priručnik (in Serbian)
Manufacturer: CITROEN, Model Year: 2018, Model line: JUMPER SPACETOURER, Model: CITROEN JUMPER SPACETOURER 2018Pages: 400, PDF Size: 17.17 MB
Page 61 of 400

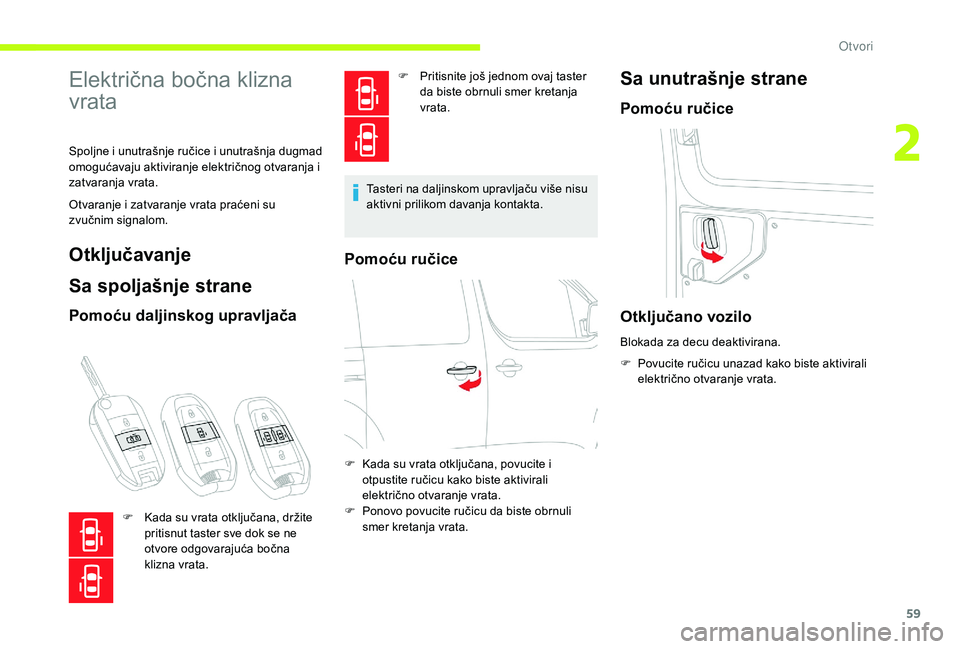

59
Električna bočna klizna
vrata
Spoljne i unutrašnje ručice i unutrašnja dugmad
omogućavaju aktiviranje električnog otvaranja i
zatvaranja vrata.
Otvaranje i zatvaranje vrata praćeni su
zvučnim signalom.
Otključavanje
Sa spoljašnje strane
Pomoću daljinskog upravljača
F Pritisnite još jednom ovaj taster da biste obrnuli smer kretanja
vrata.
Tasteri na daljinskom upravljaču više nisu
aktivni prilikom davanja kontakta.
Pomoću ručice
Sa unutrašnje strane
Pomoću ručice
F Kada su vrata otključana, držite pritisnut taster sve dok se ne
otvore odgovarajuća bočna
klizna vrata. F
K
ada su vrata otključana, povucite i
otpustite ručicu kako biste aktivirali
električno otvaranje vrata.
F P onovo povucite ručicu da biste obrnuli
smer kretanja vrata.
Otključano vozilo
Blokada za decu deaktivirana.
F
P
ovucite ručicu unazad kako biste aktivirali
električno otvaranje vrata.
2
O

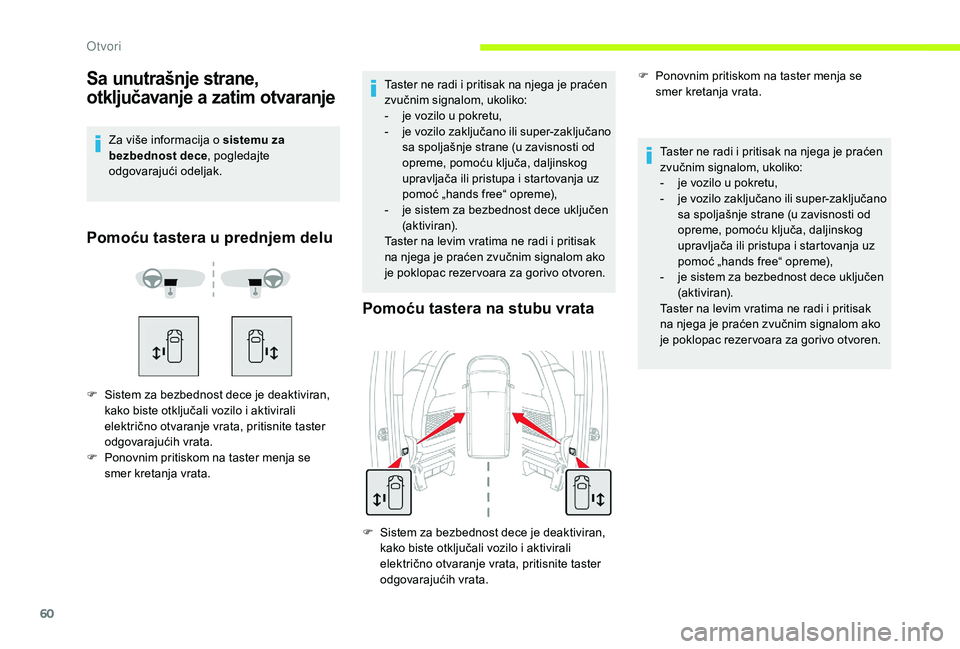

Page 62 of 400
60
Sa unutrašnje strane,
otključavanje a zatim otvaranje
Za više informacija o sistemu za
bezbednost dece, pogledajte
odgovarajući odeljak.
Pomoću tastera u prednjem delu
F Sistem za bezbednost dece je deaktiviran, kako biste otključali vozilo i aktivirali
električno otvaranje vrata, pritisnite taster
odgovarajućih vrata.
F
P
onovnim pritiskom na taster menja se
smer kretanja vrata.
Pomoću tastera na stubu vrata
Taster ne radi i pritisak na njega je praćen
zvučnim signalom, ukoliko:
-
j
e vozilo u pokretu,
-
j
e vozilo zaključano ili super-zaključano
sa spoljašnje strane (u zavisnosti od
opreme, pomoću ključa, daljinskog
upravljača ili pristupa i startovanja uz
pomoć „hands free“ opreme),
-
j
e sistem za bezbednost dece uključen
(aktiviran).
Taster na levim vratima ne radi i pritisak
na njega je praćen zvučnim signalom ako
je poklopac rezer voara za gorivo otvoren.
Taster ne radi i pritisak na njega je praćen
zvučnim signalom, ukoliko:
-
j
e vozilo u pokretu,
-
j
e vozilo zaključano ili super-zaključano
sa spoljašnje strane (u zavisnosti od
opreme, pomoću ključa, daljinskog
upravljača ili pristupa i startovanja uz
pomoć „hands free“ opreme),
-
j
e sistem za bezbednost dece uključen
(aktiviran).
Taster na levim vratima ne radi i pritisak
na njega je praćen zvučnim signalom ako
je poklopac rezer voara za gorivo otvoren.
F
S
istem za bezbednost dece je deaktiviran,
kako biste otključali vozilo i aktivirali
električno otvaranje vrata, pritisnite taster
odgovarajućih vrata. F
P
onovnim pritiskom na taster menja se
smer kretanja vrata.
O
Page 63 of 400

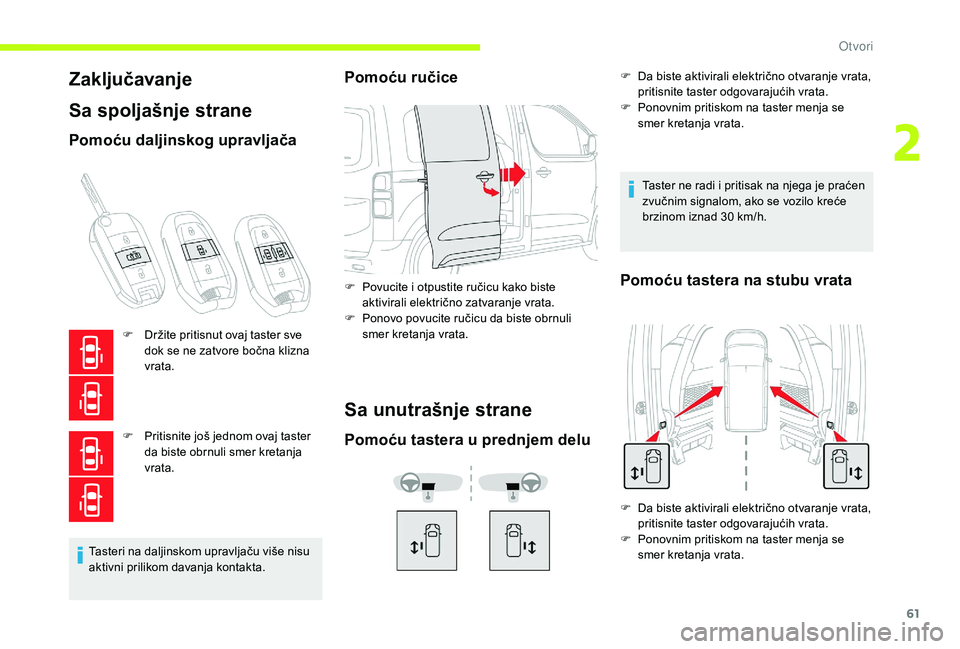

61
Zaključavanje
Sa spoljašnje strane
Pomoću daljinskog upravljača
F Držite pritisnut ovaj taster sve dok se ne zatvore bočna klizna
vrata.
F
P
ritisnite još jednom ovaj taster
da biste obrnuli smer kretanja
vrata.
Tasteri na daljinskom upravljaču više nisu
aktivni prilikom davanja kontakta.
Pomoću ručice
F Povucite i otpustite ručicu kako biste aktivirali električno zatvaranje vrata.
F
P
onovo povucite ručicu da biste obrnuli
smer kretanja vrata.
Sa unutrašnje strane
Pomoću tastera u prednjem delu
F Da biste aktivirali električno otvaranje vrata, pritisnite taster odgovarajućih vrata.
F
P
onovnim pritiskom na taster menja se
smer kretanja vrata.
Taster ne radi i pritisak na njega je praćen
zvučnim signalom, ako se vozilo kreće
brzinom iznad 30
km/h.
Pomoću tastera na stubu vrata
F Da biste aktivirali električno otvaranje vrata, pritisnite taster odgovarajućih vrata.
F
P
onovnim pritiskom na taster menja se
smer kretanja vrata.
2
O
Page 64 of 400

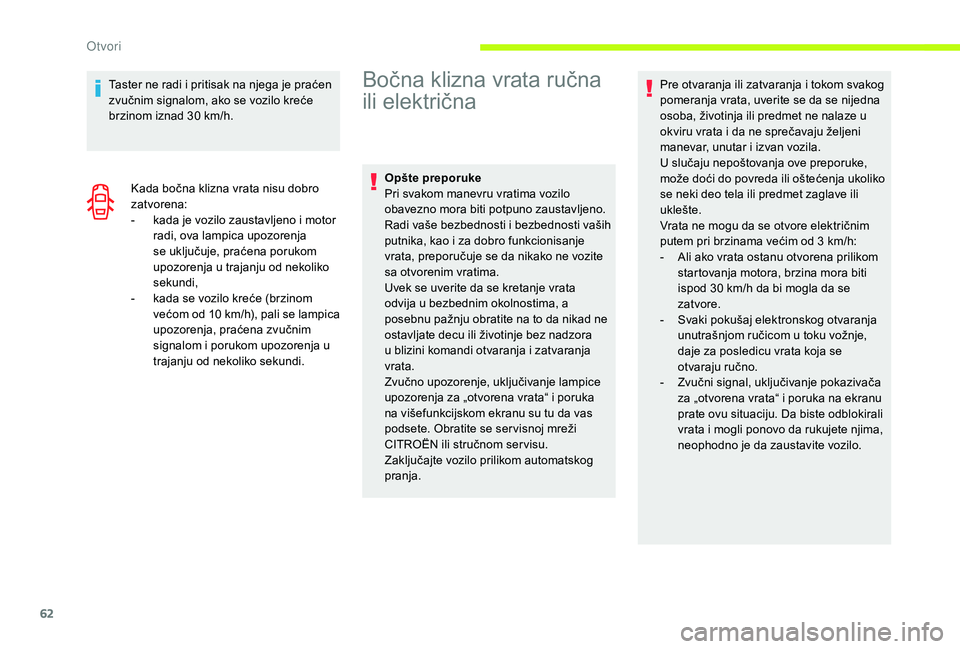

62
Taster ne radi i pritisak na njega je praćen
zvučnim signalom, ako se vozilo kreće
brzinom iznad 30 km/h.
Kada bočna klizna vrata nisu dobro
zatvorena:
-
k
ada je vozilo zaustavljeno i motor
radi, ova lampica upozorenja
se uključuje, praćena porukom
upozorenja u trajanju od nekoliko
sekundi,
-
k
ada se vozilo kreće (brzinom
većom od 10
k
m/h), pali se lampica
upozorenja, praćena zvučnim
signalom i porukom upozorenja u
trajanju od nekoliko sekundi.Bočna klizna vrata ručna
ili električna
Opšte preporuke
Pri svakom manevru vratima vozilo
obavezno mora biti potpuno zaustavljeno.
Radi vaše bezbednosti i bezbednosti vaših
putnika, kao i za dobro funkcionisanje
vrata, preporučuje se da nikako ne vozite
sa otvorenim vratima.
Uvek se uverite da se kretanje vrata
odvija u bezbednim okolnostima, a
posebnu pažnju obratite na to da nikad ne
ostavljate decu ili životinje bez nadzora
u blizini komandi otvaranja i zatvaranja
vrata.
Zvučno upozorenje, uključivanje lampice
upozorenja za „otvorena vrata“ i poruka
na višefunkcijskom ekranu su tu da vas
podsete. Obratite se ser visnoj mreži
CITROËN ili stručnom ser visu.
Zaključajte vozilo prilikom automatskog
pranja. Pre otvaranja ili zatvaranja i tokom svakog
pomeranja vrata, uverite se da se nijedna
osoba, životinja ili predmet ne nalaze u
okviru vrata i da ne sprečavaju željeni
manevar, unutar i izvan vozila.
U slučaju nepoštovanja ove preporuke,
može doći do povreda ili oštećenja ukoliko
se neki deo tela ili predmet zaglave ili
uklešte.
Vrata ne mogu da se otvore električnim
putem pri brzinama većim od 3
km/h:
-
A
li ako vrata ostanu otvorena prilikom
startovanja motora, brzina mora biti
ispod 30
km/h da bi mogla da se
zatvore.
-
S
vaki pokušaj elektronskog otvaranja
unutrašnjom ručicom u toku vožnje,
daje za posledicu vrata koja se
otvaraju ručno.
-
Z
vučni signal, uključivanje pokazivača
za „otvorena vrata“ i poruka na ekranu
prate ovu situaciju. Da biste odblokirali
vrata i mogli ponovo da rukujete njima,
neophodno je da zaustavite vozilo.
O
Page 65 of 400

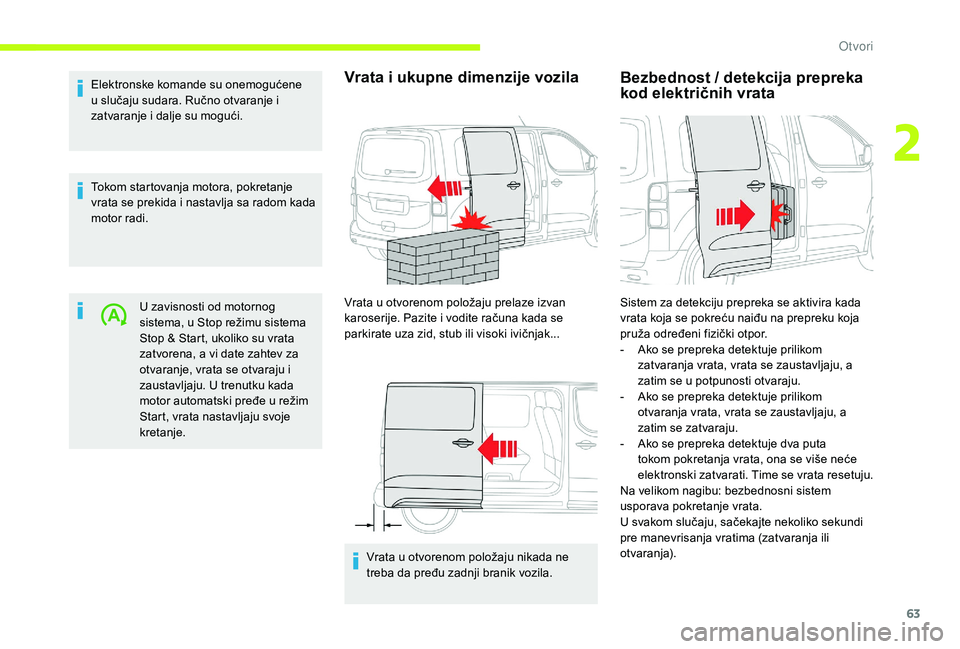

63
Elektronske komande su onemogućene
u slučaju sudara. Ručno otvaranje i
zatvaranje i dalje su mogući.
Tokom startovanja motora, pokretanje
vrata se prekida i nastavlja sa radom kada
motor radi.U zavisnosti od motornog
sistema, u Stop režimu sistema
Stop & Start, ukoliko su vrata
zatvorena, a vi date zahtev za
otvaranje, vrata se otvaraju i
zaustavljaju. U trenutku kada
motor automatski pređe u režim
Start, vrata nastavljaju svoje
kretanje.Vrata i ukupne dimenzije vozila
Vrata u otvorenom položaju prelaze izvan
karoserije. Pazite i vodite računa kada se
parkirate uza zid, stub ili visoki ivičnjak...
Vrata u otvorenom položaju nikada ne
treba da pređu zadnji branik vozila.
Bezbednost / detekcija prepreka
kod električnih vrata
Sistem za detekciju prepreka se aktivira kada
vrata koja se pokreću naiđu na prepreku koja
pruža određeni fizički otpor.
-
A
ko se prepreka detektuje prilikom
zatvaranja vrata, vrata se zaustavljaju, a
zatim se u potpunosti otvaraju.
-
A
ko se prepreka detektuje prilikom
otvaranja vrata, vrata se zaustavljaju, a
zatim se zatvaraju.
-
A
ko se prepreka detektuje dva puta
tokom pokretanja vrata, ona se više neće
elektronski zatvarati. Time se vrata resetuju.
Na velikom nagibu: bezbednosni sistem
usporava pokretanje vrata.
U svakom slučaju, sačekajte nekoliko sekundi
pre manevrisanja vratima (zatvaranja ili
otvaranja).
2
O
Page 66 of 400

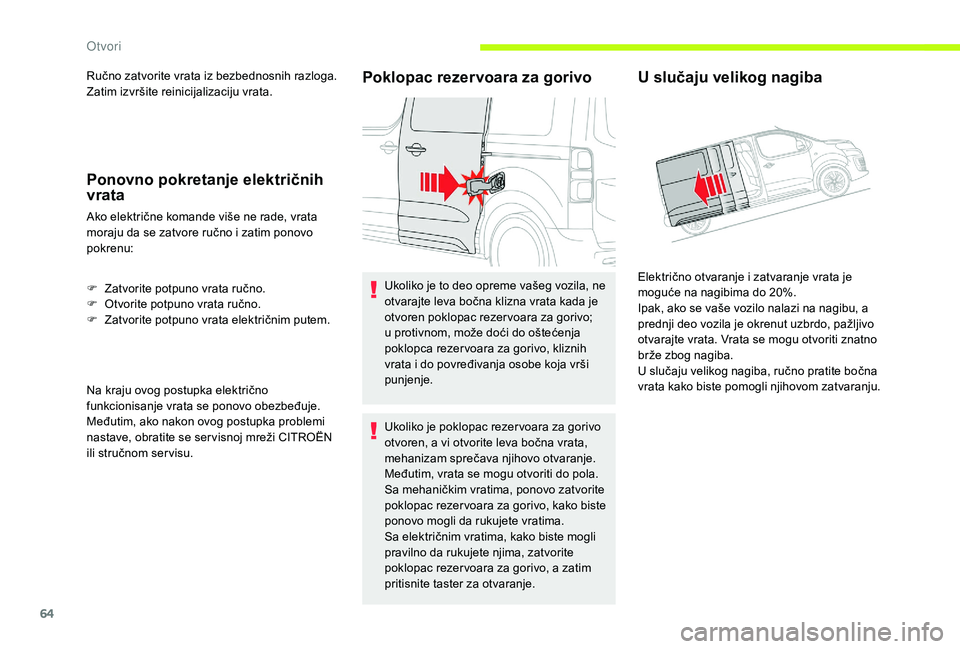

64
Ručno zatvorite vrata iz bezbednosnih razloga.
Zatim izvršite reinicijalizaciju vrata.
Ponovno pokretanje električnih
vrata
Ako električne komande više ne rade, vrata
moraju da se zatvore ručno i zatim ponovo
pokrenu:
F
Z
atvorite potpuno vrata ručno.
F
O
tvorite potpuno vrata ručno.
F
Z
atvorite potpuno vrata električnim putem.
Na kraju ovog postupka električno
funkcionisanje vrata se ponovo obezbeđuje.
Međutim, ako nakon ovog postupka problemi
nastave, obratite se ser visnoj mreži CITROËN
ili stručnom ser visu.
Poklopac rezervoara za gorivo
Ukoliko je to deo opreme vašeg vozila, ne
otvarajte leva bočna klizna vrata kada je
otvoren poklopac rezer voara za gorivo;
u protivnom, može doći do oštećenja
poklopca rezer voara za gorivo, kliznih
vrata i do povređivanja osobe koja vrši
punjenje.
Ukoliko je poklopac rezer voara za gorivo
otvoren, a vi otvorite leva bočna vrata,
mehanizam sprečava njihovo otvaranje.
Međutim, vrata se mogu otvoriti do pola.
Sa mehaničkim vratima, ponovo zatvorite
poklopac rezer voara za gorivo, kako biste
ponovo mogli da rukujete vratima.
Sa električnim vratima, kako biste mogli
pravilno da rukujete njima, zatvorite
poklopac rezer voara za gorivo, a zatim
pritisnite taster za otvaranje.
U slučaju velikog nagiba
Električno otvaranje i zatvaranje vrata je
moguće na nagibima do 20%.
Ipak, ako se vaše vozilo nalazi na nagibu, a
prednji deo vozila je okrenut uzbrdo, pažljivo
otvarajte vrata. Vrata se mogu otvoriti znatno
brže zbog nagiba.
U slučaju velikog nagiba, ručno pratite bočna
vrata kako biste pomogli njihovom zatvaranju.
O
Page 67 of 400

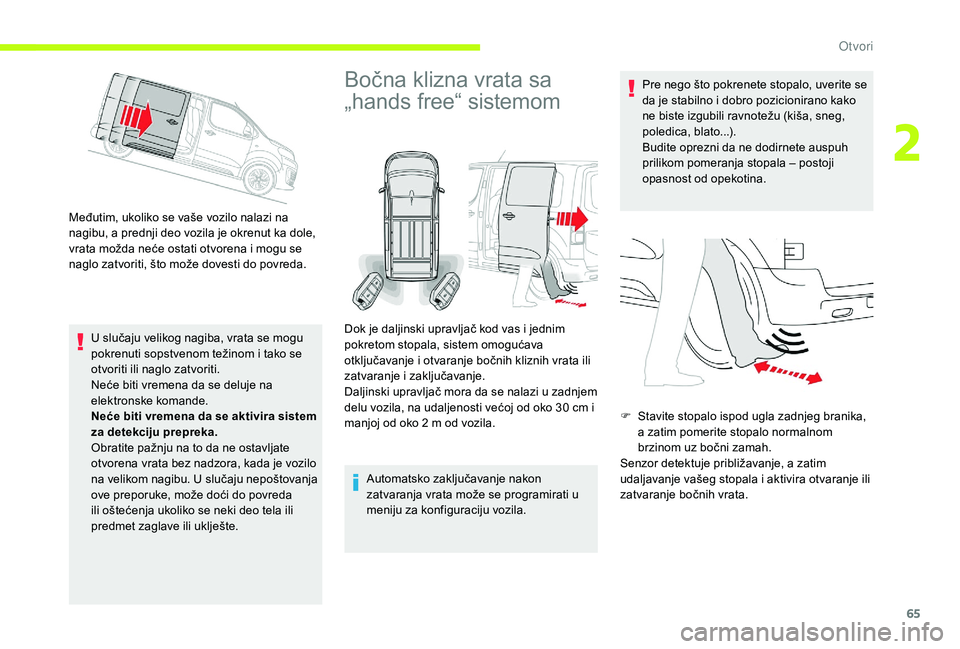

65
Međutim, ukoliko se vaše vozilo nalazi na
nagibu, a prednji deo vozila je okrenut ka dole,
vrata možda neće ostati otvorena i mogu se
naglo zatvoriti, što može dovesti do povreda.U slučaju velikog nagiba, vrata se mogu
pokrenuti sopstvenom težinom i tako se
otvoriti ili naglo zatvoriti.
Neće biti vremena da se deluje na
elektronske komande.
Neće biti vremena da se aktivira sistem
za detekciju prepreka.
Obratite pažnju na to da ne ostavljate
otvorena vrata bez nadzora, kada je vozilo
na velikom nagibu. U slučaju nepoštovanja
ove preporuke, može doći do povreda
ili oštećenja ukoliko se neki deo tela ili
predmet zaglave ili uklješte.
Bočna klizna vrata sa
„hands free“ sistemom
Automatsko zaključavanje nakon
zatvaranja vrata može se programirati u
meniju za konfiguraciju vozila. Pre nego što pokrenete stopalo, uverite se
da je stabilno i dobro pozicionirano kako
ne biste izgubili ravnotežu (kiša, sneg,
poledica, blato...).
Budite oprezni da ne dodirnete auspuh
prilikom pomeranja stopala – postoji
opasnost od opekotina.
F
S
tavite stopalo ispod ugla zadnjeg branika,
a zatim pomerite stopalo normalnom
brzinom uz bočni zamah.
Senzor detektuje približavanje, a zatim
udaljavanje vašeg stopala i aktivira otvaranje ili
zatvaranje bočnih vrata.
Dok je daljinski upravljač kod vas i jednim
pokretom stopala, sistem omogućava
otključavanje i otvaranje bočnih kliznih vrata ili
zatvaranje i zaključavanje.
Daljinski upravljač mora da se nalazi u zadnjem
delu vozila, na udaljenosti većoj od oko 30
cm i
manjoj od oko 2 m od vozila.
2
O

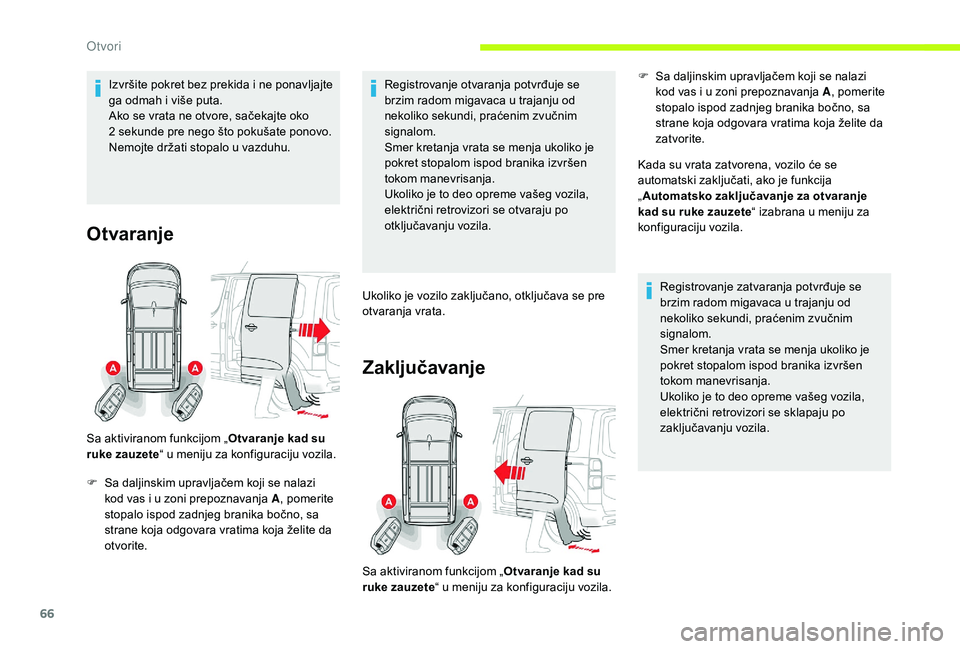

Page 68 of 400
66
Izvršite pokret bez prekida i ne ponavljajte
ga odmah i više puta.
Ako se vrata ne otvore, sačekajte oko
2 sekunde pre nego što pokušate ponovo.
Nemojte držati stopalo u vazduhu.
Otvaranje
Sa aktiviranom funkcijom „ Otvaranje kad su
ruke zauzete “ u meniju za konfiguraciju vozila.
F
S
a daljinskim upravljačem koji se nalazi
kod vas i u zoni prepoznavanja A , pomerite
stopalo ispod zadnjeg branika bočno, sa
strane koja odgovara vratima koja želite da
otvorite. Registrovanje otvaranja potvrđuje se
brzim radom migavaca u trajanju od
nekoliko sekundi, praćenim zvučnim
signalom.
Smer kretanja vrata se menja ukoliko je
pokret stopalom ispod branika izvršen
tokom manevrisanja.
Ukoliko je to deo opreme vašeg vozila,
električni retrovizori se otvaraju po
otključavanju vozila.
Ukoliko je vozilo zaključano, otključava se pre
otvaranja vrata.
Zaključavanje
Kada su vrata zatvorena, vozilo će se
automatski zaključati, ako je funkcija
„ Automatsko zaključavanje za otvaranje
kad su ruke zauzete “ izabrana u meniju za
konfiguraciju vozila.
Registrovanje zatvaranja potvrđuje se
brzim radom migavaca u trajanju od
nekoliko sekundi, praćenim zvučnim
signalom.
Smer kretanja vrata se menja ukoliko je
pokret stopalom ispod branika izvršen
tokom manevrisanja.
Ukoliko je to deo opreme vašeg vozila,
električni retrovizori se sklapaju po
zaključavanju vozila.
Sa aktiviranom funkcijom „ Otvaranje kad su
ruke zauzete “ u meniju za konfiguraciju vozila. F
S
a daljinskim upravljačem koji se nalazi
kod vas i u zoni prepoznavanja A , pomerite
stopalo ispod zadnjeg branika bočno, sa
strane koja odgovara vratima koja želite da
zatvorite.
Otvori
Page 69 of 400

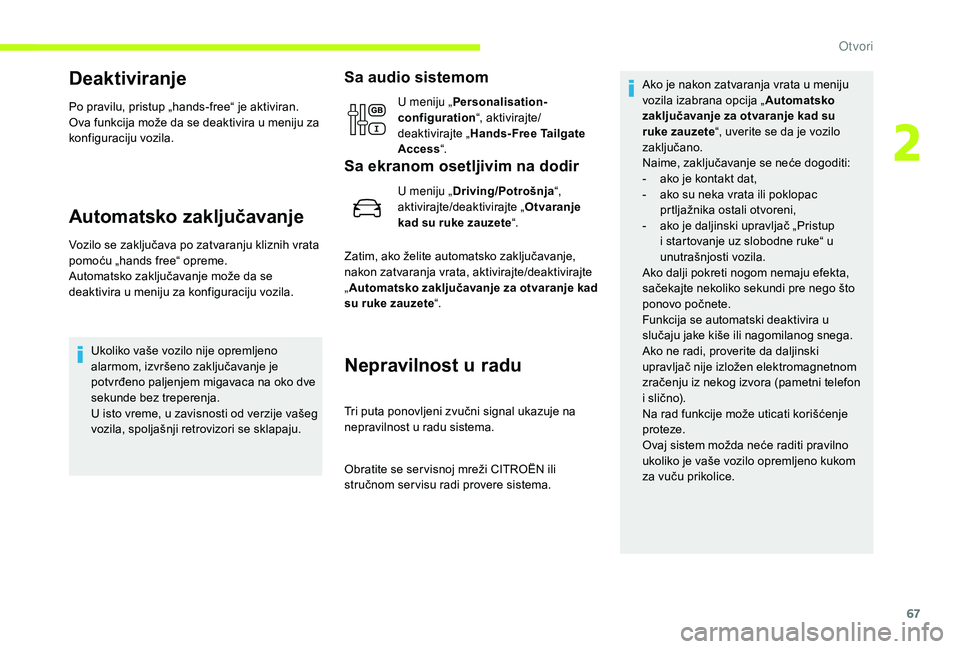

67
Deaktiviranje
Po pravilu, pristup „hands-free“ je aktiviran.
Ova funkcija može da se deaktivira u meniju za
konfiguraciju vozila.
Automatsko zaključavanje
Vozilo se zaključava po zatvaranju kliznih vrata
pomoću „hands free“ opreme.
Automatsko zaključavanje može da se
deaktivira u meniju za konfiguraciju vozila.Ukoliko vaše vozilo nije opremljeno
alarmom, izvršeno zaključavanje je
potvrđeno paljenjem migavaca na oko dve
sekunde bez treperenja.
U isto vreme, u zavisnosti od verzije vašeg
vozila, spoljašnji retrovizori se sklapaju.
Sa audio sistemom
U meniju „ Personalisation-
configuration “, aktivirajte/
deaktivirajte „ Hands-Free Tailgate
Access “.
Sa ekranom osetljivim na dodir
U meniju „ Driving/Potrošnja “,
aktivirajte/deaktivirajte „ Otvaranje
kad su ruke zauzete “.
Zatim, ako želite automatsko zaključavanje,
nakon zatvaranja vrata, aktivirajte/deaktivirajte
„ Automatsko zaključavanje za otvaranje kad
su ruke zauzete “.
Nepravilnost u radu
Tri puta ponovljeni zvučni signal ukazuje na
nepravilnost u radu sistema.
Obratite se ser visnoj mreži CITROËN ili
stručnom ser visu radi provere sistema. Ako je nakon zatvaranja vrata u meniju
vozila izabrana opcija „
Automatsko
zaključavanje za otvaranje kad su
ruke zauzete “, uverite se da je vozilo
zaključano.
Naime, zaključavanje se neće dogoditi:
-
a
ko je kontakt dat,
-
a
ko su neka vrata ili poklopac
prtljažnika ostali otvoreni,
-
a
ko je daljinski upravljač „Pristup
i startovanje uz slobodne ruke“ u
unutrašnjosti vozila.
Ako dalji pokreti nogom nemaju efekta,
sačekajte nekoliko sekundi pre nego što
ponovo počnete.
Funkcija se automatski deaktivira u
slučaju jake kiše ili nagomilanog snega.
Ako ne radi, proverite da daljinski
upravljač nije izložen elektromagnetnom
zračenju iz nekog izvora (pametni telefon
i slično).
Na rad funkcije može uticati korišćenje
proteze.
Ovaj sistem možda neće raditi pravilno
ukoliko je vaše vozilo opremljeno kukom
za vuču prikolice.
2
Otvori
Page 70 of 400

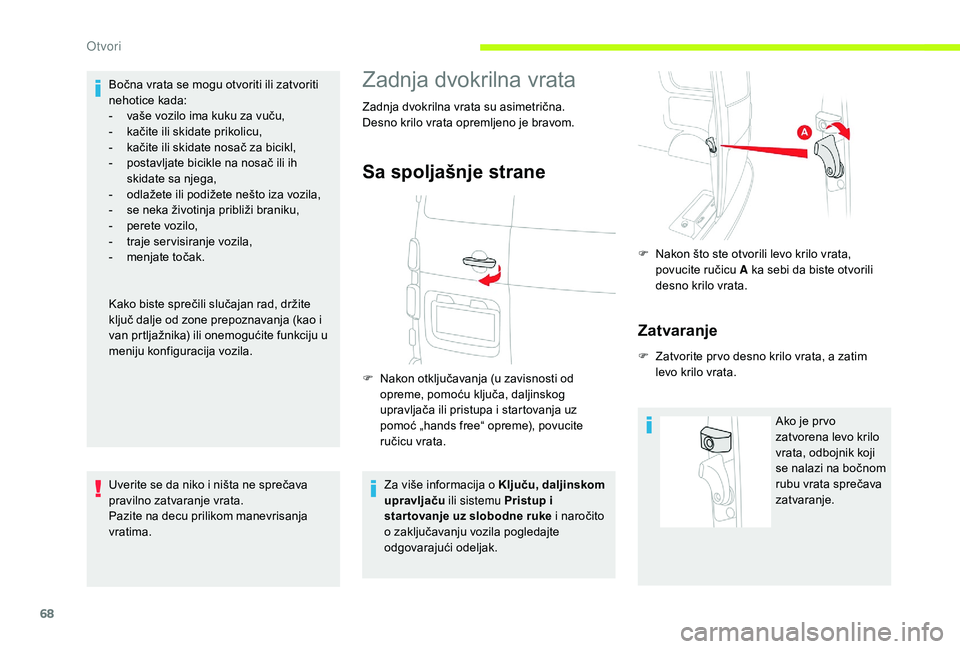

68
Bočna vrata se mogu otvoriti ili zatvoriti
nehotice kada:
-
v
aše vozilo ima kuku za vuču,
-
k
ačite ili skidate prikolicu,
-
k
ačite ili skidate nosač za bicikl,
-
p
ostavljate bicikle na nosač ili ih
skidate sa njega,
-
o
dlažete ili podižete nešto iza vozila,
-
s
e neka životinja približi braniku,
-
p
erete vozilo,
-
t
raje ser visiranje vozila,
-
m
enjate točak.
Kako biste sprečili slučajan rad, držite
ključ dalje od zone prepoznavanja (kao i
van prtljažnika) ili onemogućite funkciju u
meniju konfiguracija vozila.
Uverite se da niko i ništa ne sprečava
pravilno zatvaranje vrata.
Pazite na decu prilikom manevrisanja
vratima.Zadnja dvokrilna vrata
Zadnja dvokrilna vrata su asimetrična.
Desno krilo vrata opremljeno je bravom.
Sa spoljašnje strane
F Nakon otključavanja (u zavisnosti od opreme, pomoću ključa, daljinskog
upravljača ili pristupa i startovanja uz
pomoć „hands free“ opreme), povucite
ručicu vrata.
Za više informacija o Ključu, daljinskom
upravljaču ili sistemu Pristup i
star tovanje uz slobodne ruke i naročito
o zaključavanju vozila pogledajte
odgovarajući odeljak. F
N
akon što ste otvorili levo krilo vrata,
povucite ručicu A ka sebi da biste otvorili
desno krilo vrata.
Zatvaranje
F Zatvorite pr vo desno krilo vrata, a zatim levo krilo vrata.
Ako je pr vo
zatvorena levo krilo
vrata, odbojnik koji
se nalazi na bočnom
rubu vrata sprečava
zatvaranje.
Otvori
