CITROEN JUMPER SPACETOURER 2020 Instructieboekjes (in Dutch)

179

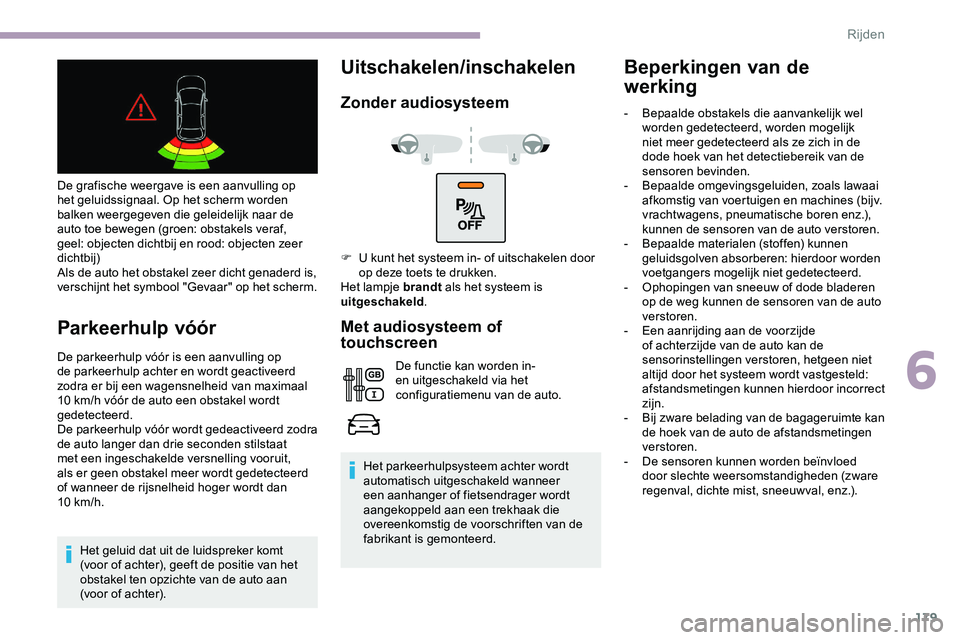

De grafische weergave is een aanvulling op
het geluidssignaal. Op het scherm worden
balken weergegeven die geleidelijk naar de
auto toe bewegen (groen: obstakels veraf,
geel: objecten dichtbij en rood: objecten zeer
dichtbij)
Als de auto het obstakel zeer dicht genaderd is,
verschijnt het symbool "Gevaar" op het scherm.
Parkeerhulp vóór
De parkeerhulp vóór is een aanvulling op
de parkeerhulp achter en wordt geactiveerd
zodra er bij een wagensnelheid van maximaal
10 km/h vóór de auto een obstakel wordt
gedetecteerd.
De parkeerhulp vóór wordt gedeactiveerd zodra
de auto langer dan drie seconden stilstaat
met een ingeschakelde versnelling vooruit,
als er geen obstakel meer wordt gedetecteerd
of wanneer de rijsnelheid hoger wordt dan
10


km/h.Het geluid dat uit de luidspreker komt
(voor of achter), geeft de positie van het
obstakel ten opzichte van de auto aan
(voor of achter).
Uitschakelen/inschakelen
Zonder audiosysteem
Met audiosysteem of
touchscreen
De functie kan worden in-
en uitgeschakeld via het
configuratiemenu van de auto.
Het parkeerhulpsysteem achter wordt
automatisch uitgeschakeld wanneer
een aanhanger of fietsendrager wordt
aangekoppeld aan een trekhaak die
overeenkomstig de voorschriften van de
fabrikant is gemonteerd.
Beperkingen van de
werking
F U kunt het systeem in- of uitschakelen door op deze toets te drukken.
Het lampje brandt als het systeem is
uitgeschakeld . -

B
epaalde obstakels die aanvankelijk wel
worden gedetecteerd, worden mogelijk
niet meer gedetecteerd als ze zich in de
dode hoek van het detectiebereik van de
sensoren bevinden.
-
B
epaalde omgevingsgeluiden, zoals lawaai
afkomstig van voertuigen en machines (bijv.
vrachtwagens, pneumatische boren enz.),
kunnen de sensoren van de auto verstoren.
- B epaalde materialen (stoffen) kunnen
geluidsgolven absorberen: hierdoor worden
voetgangers mogelijk niet gedetecteerd.
-

O
phopingen van sneeuw of dode bladeren
op de weg kunnen de sensoren van de auto
verstoren.
-

E
en aanrijding aan de voorzijde
of achterzijde van de auto kan de
sensorinstellingen verstoren, hetgeen niet
altijd door het systeem wordt vastgesteld:
afstandsmetingen kunnen hierdoor incorrect
zijn.
-

B
ij zware belading van de bagageruimte kan
de hoek van de auto de afstandsmetingen
verstoren.
-

D
e sensoren kunnen worden beïnvloed
door slechte weersomstandigheden (zware
regenval, dichte mist, sneeuwval, enz.).
6
Rijden

180

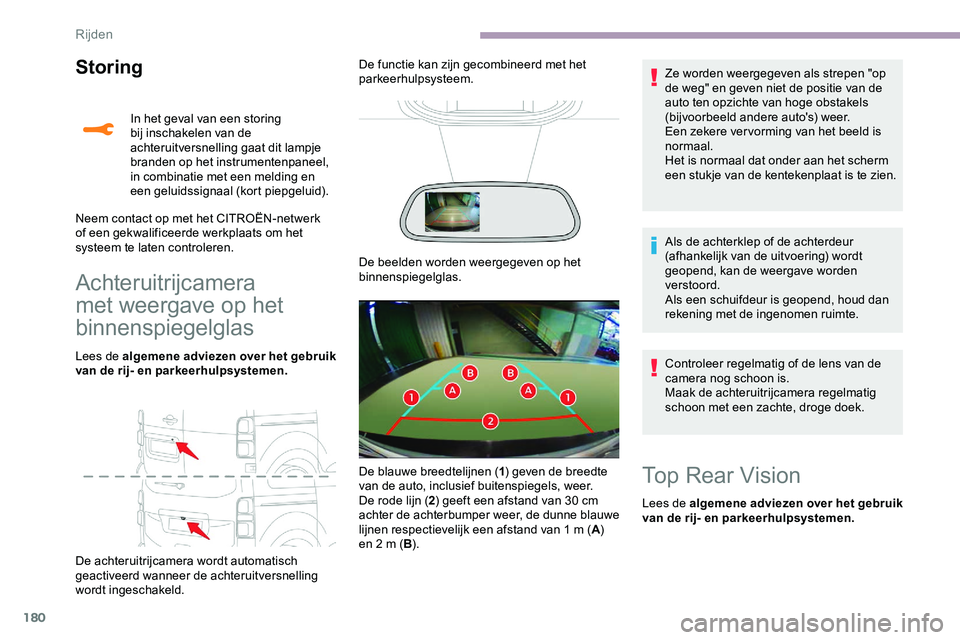

Storing
Achteruitrijcamera
met weergave op het
binnenspiegelglas
Lees de algemene adviezen over het gebruik
van de rij- en parkeerhulpsystemen.
De achteruitrijcamera wordt automatisch
geactiveerd wanneer de achteruitversnelling
wordt ingeschakeld.In het geval van een storing
bij inschakelen van de
achteruitversnelling gaat dit lampje
branden op het instrumentenpaneel,
in combinatie met een melding en
een geluidssignaal (kort piepgeluid).
Neem contact op met het CITROËN-netwerk
of een gekwalificeerde werkplaats om het
systeem te laten controleren. De functie kan zijn gecombineerd met het
parkeerhulpsysteem.
De beelden worden weergegeven op het
binnenspiegelglas. Ze worden weergegeven als strepen "op
de weg" en geven niet de positie van de
auto ten opzichte van hoge obstakels
(bijvoorbeeld andere auto's) weer.
Een zekere ver vorming van het beeld is
normaal.
Het is normaal dat onder aan het scherm
een stukje van de kentekenplaat is te zien.
Als de achterklep of de achterdeur
(afhankelijk van de uitvoering) wordt
geopend, kan de weergave worden
verstoord.
Als een schuifdeur is geopend, houd dan
rekening met de ingenomen ruimte.
De blauwe breedtelijnen ( 1) geven de breedte
van de auto, inclusief buitenspiegels, weer.
De rode lijn ( 2) geeft een afstand van 30 cm
achter de achterbumper weer, de dunne blauwe
lijnen respectievelijk een afstand van 1 m ( A)
en 2 m ( B). Controleer regelmatig of de lens van de
camera nog schoon is.
Maak de achteruitrijcamera regelmatig
schoon met een zachte, droge doek.
Top Rear Vision
Lees de algemene adviezen over het gebruik
van de rij- en parkeerhulpsystemen.
Rijden

181

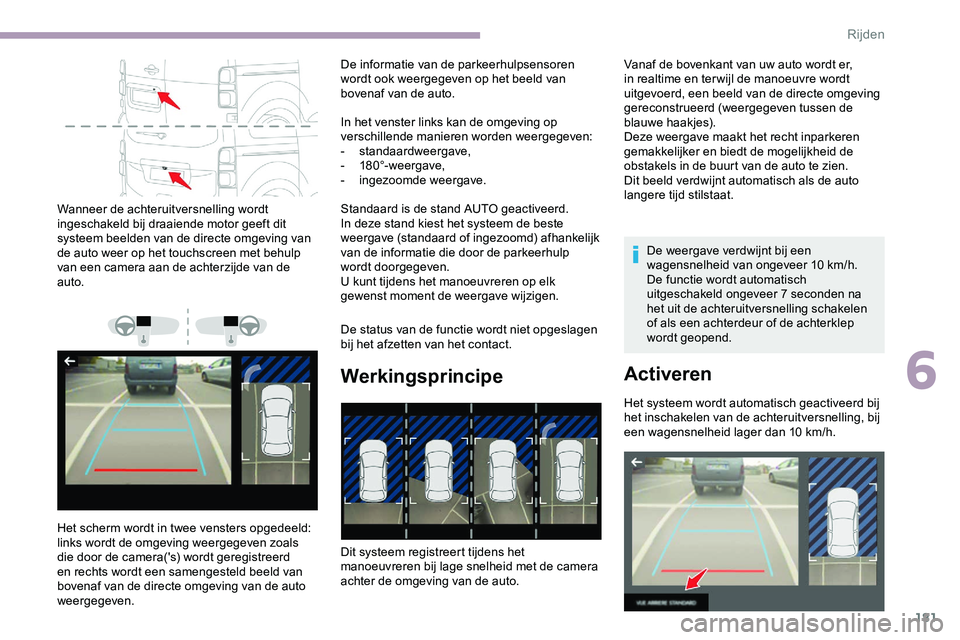

Wanneer de achteruitversnelling wordt
ingeschakeld bij draaiende motor geeft dit
systeem beelden van de directe omgeving van
de auto weer op het touchscreen met behulp
van een camera aan de achterzijde van de
auto.
Het scherm wordt in twee vensters opgedeeld:
links wordt de omgeving weergegeven zoals
die door de camera('s) wordt geregistreerd
en rechts wordt een samengesteld beeld van
bovenaf van de directe omgeving van de auto
weergegeven.In het venster links kan de omgeving op
verschillende manieren worden weergegeven:
-


standaardweergave,
-

180°-weergave,
-
i
ngezoomde weergave.
Standaard is de stand AUTO geactiveerd.
In deze stand kiest het systeem de beste
weergave (standaard of ingezoomd) afhankelijk
van de informatie die door de parkeerhulp
wordt doorgegeven.
U kunt tijdens het manoeuvreren op elk
gewenst moment de weergave wijzigen.
De status van de functie wordt niet opgeslagen
bij het afzetten van het contact.
Werkingsprincipe
Vanaf de bovenkant van uw auto wordt er,
in realtime en ter wijl de manoeuvre wordt
uitgevoerd, een beeld van de directe omgeving
gereconstrueerd (weergegeven tussen de
blauwe haakjes).
Deze weergave maakt het recht inparkeren
gemakkelijker en biedt de mogelijkheid de
obstakels in de buurt van de auto te zien.
Dit beeld verdwijnt automatisch als de auto
langere tijd stilstaat.
De informatie van de parkeerhulpsensoren
wordt ook weergegeven op het beeld van
bovenaf van de auto.
De weergave verdwijnt bij een
wagensnelheid van ongeveer 10


km/h.
De functie wordt automatisch
uitgeschakeld ongeveer 7 seconden na
het uit de achteruitversnelling schakelen
of als een achterdeur of de achterklep
wordt geopend.
Activeren
Het systeem wordt automatisch geactiveerd bij
het inschakelen van de achteruitversnelling, bij
een wagensnelheid lager dan 10
km/h.
Dit systeem registreert tijdens het
manoeuvreren bij lage snelheid met de camera
achter de omgeving van de auto.
6
Rijden

182

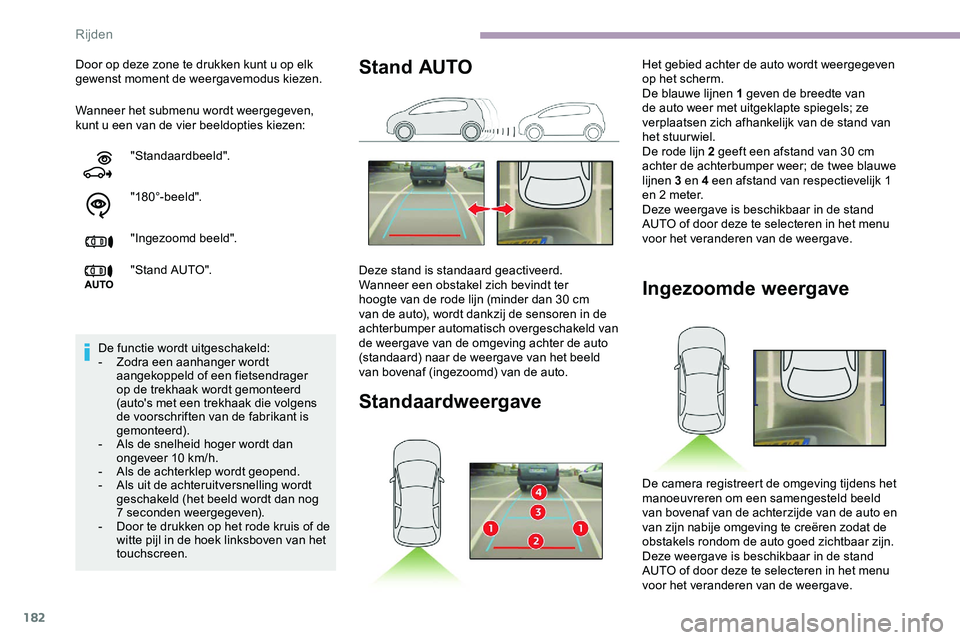

Wanneer het submenu wordt weergegeven,
kunt u een van de vier beeldopties kiezen: Door op deze zone te drukken kunt u op elk
gewenst moment de weergavemodus kiezen."Standaardbeeld".
"180°-beeld".
"Ingezoomd beeld".
"Stand AUTO".
De functie wordt uitgeschakeld:
-

Z
odra een aanhanger wordt
aangekoppeld of een fietsendrager
op de trekhaak wordt gemonteerd
(auto's met een trekhaak die volgens
de voorschriften van de fabrikant is
gemonteerd).
-

A
ls de snelheid hoger wordt dan
ongeveer 10
km/h.
-

A
ls de achterklep wordt geopend.
-

A
ls uit de achteruitversnelling wordt
geschakeld (het beeld wordt dan nog
7


seconden weergegeven).
-

D
oor te drukken op het rode kruis of de
witte pijl in de hoek linksboven van het
touchscreen.
Ingezoomde weergave
De camera registreert de omgeving tijdens het
manoeuvreren om een samengesteld beeld
van bovenaf van de achterzijde van de auto en
van zijn nabije omgeving te creëren zodat de
obstakels rondom de auto goed zichtbaar zijn.
Deze weergave is beschikbaar in de stand
AUTO of door deze te selecteren in het menu
voor het veranderen van de weergave.
Stand AUTO
Deze stand is standaard geactiveerd.
Wanneer een obstakel zich bevindt ter
hoogte van de rode lijn (minder dan 30 cm
van de auto), wordt dankzij de sensoren in de
achterbumper automatisch overgeschakeld van
de weergave van de omgeving achter de auto
(standaard) naar de weergave van het beeld
van bovenaf (ingezoomd) van de auto.
Standaardweergave
Het gebied achter de auto wordt weergegeven
op het scherm.
De blauwe lijnen 1 geven de breedte van
de auto weer met uitgeklapte spiegels; ze
verplaatsen zich afhankelijk van de stand van
het stuurwiel.
De rode lijn 2 geeft een afstand van 30 cm
achter de achterbumper weer; de twee blauwe
lijnen 3 en 4 een afstand van respectievelijk 1
en 2 meter.
Deze weergave is beschikbaar in de stand
AUTO of door deze te selecteren in het menu
voor het veranderen van de weergave.
Rijden

183

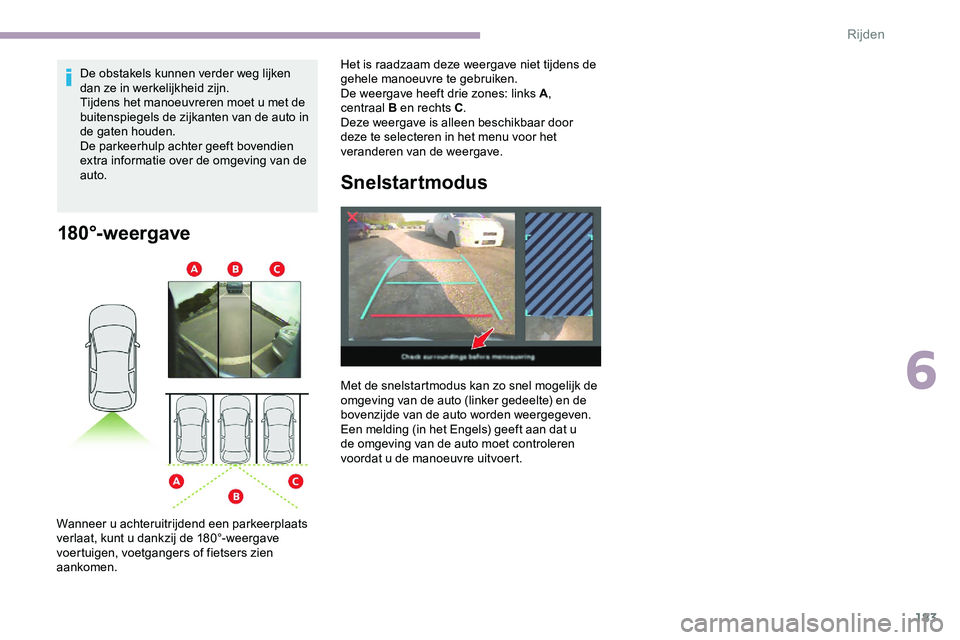

180°-weergave
Wanneer u achteruitrijdend een parkeerplaats
verlaat, kunt u dankzij de 180°-weergave
voertuigen, voetgangers of fietsers zien
aankomen.De obstakels kunnen verder weg lijken
dan ze in werkelijkheid zijn.
Tijdens het manoeuvreren moet u met de
buitenspiegels de zijkanten van de auto in
de gaten houden.
De parkeerhulp achter geeft bovendien
extra informatie over de omgeving van de
auto.
Snelstartmodus
Met de snelstartmodus kan zo snel mogelijk de
omgeving van de auto (linker gedeelte) en de
bovenzijde van de auto worden weergegeven.
Een melding (in het Engels) geeft aan dat u
de omgeving van de auto moet controleren
voordat u de manoeuvre uitvoert. Het is raadzaam deze weergave niet tijdens de
gehele manoeuvre te gebruiken.
De weergave heeft drie zones: links A
,
centraal B en rechts C
.
Deze weergave is alleen beschikbaar door
deze te selecteren in het menu voor het
veranderen van de weergave.
6
Rijden

ZORGELOOS
BIJVULLEN
MET TOTAL QUARTZ-
SMEERMIDDELEN
Al meer dan 45 jaar delen TOTAL
en CITROËN dezelfde waarden:
topprestaties, creativiteit en technische
innovatie.
In het kader hiervan heeft TOTAL een
serie TOTAL QUARTZ smeermiddelen
ontwikkeld die geschikt zijn voor
motoren van het merk CITROËN. Deze
smeermiddelen dragen er toe bij dat het
brandstofverbruik wordt verminderd en
het milieu zo min mogelijk wordt belast.
TOTAL en CITROËN testen de
betrouwbaarheid en de prestatie van hun
producten tijdens autosportwedstrijden
onder extreme omstandigheden.
Kies TOTAL QUARTZ-smeermiddelen
voor het onderhoud van uw auto; deze
garanderen een optimale levensduur
en uitstekende prestaties van uw
motor.

185

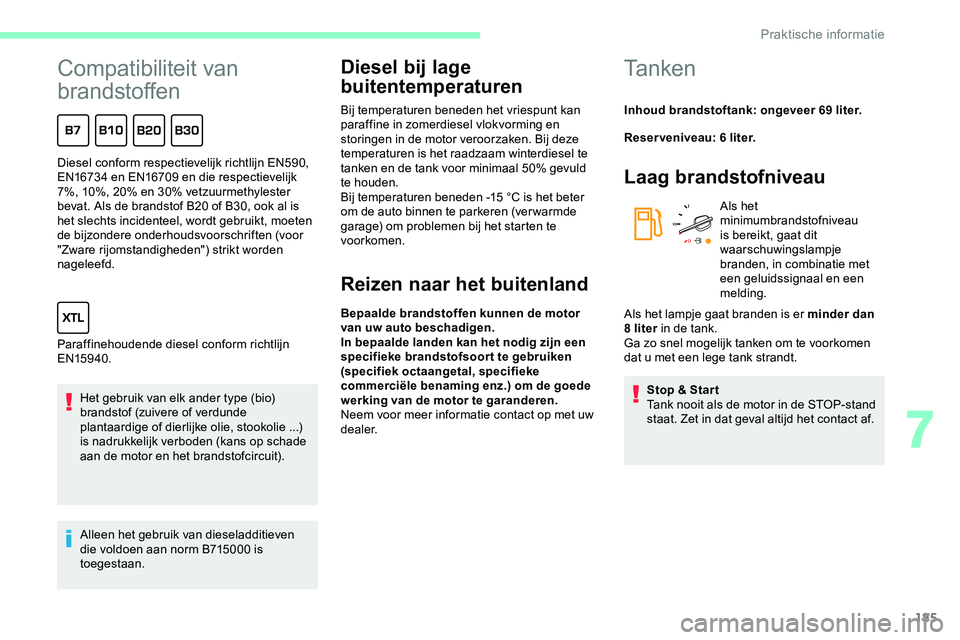

Compatibiliteit van
brandstoffen
Het gebruik van elk ander type (bio)
brandstof (zuivere of verdunde
plantaardige of dierlijke olie, stookolie ...)
is nadrukkelijk verboden (kans op schade
aan de motor en het brandstofcircuit).
Alleen het gebruik van dieseladditieven
die voldoen aan norm B715000 is
toegestaan.
Diesel bij lage
buitentemperaturen
Bij temperaturen beneden het vriespunt kan
paraffine in zomerdiesel vlokvorming en
storingen in de motor veroorzaken. Bij deze
temperaturen is het raadzaam winterdiesel te
tanken en de tank voor minimaal 50% gevuld
te houden.
Bij temperaturen beneden -15 °C is het beter
om de auto binnen te parkeren (ver warmde
garage) om problemen bij het starten te
voorkomen.
Reizen naar het buitenland
Bepaalde brandstoffen kunnen de motor
van uw auto beschadigen.
In bepaalde landen kan het nodig zijn een
specifieke brandstofsoor t te gebruiken
(specifiek octaangetal, specifieke
commerciële benaming enz.) om de goede
werking van de motor te garanderen.
Neem voor meer informatie contact op met uw
dealer.
Diesel conform respectievelijk richtlijn EN590,
EN16734 en EN16709 en die respectievelijk
7%, 10%, 20% en 30% vetzuurmethylester
bevat. Als de brandstof B20 of B30, ook al is
het slechts incidenteel, wordt gebruikt, moeten
de bijzondere onderhoudsvoorschriften (voor
"Zware rijomstandigheden") strikt worden
nageleefd.
Paraffinehoudende diesel conform richtlijn
EN159 40.
Ta n k e n
Inhoud brandstoftank: ongeveer 69 liter.
Reserveniveau: 6 liter.
Laag brandstofniveau
Als het
minimumbrandstofniveau
is bereikt, gaat dit
waarschuwingslampje
branden, in combinatie met
een geluidssignaal en een
melding.
Stop & Star t
Tank nooit als de motor in de STOP-stand
staat. Zet in dat geval altijd het contact af.
Als het lampje gaat branden is er minder dan
8

liter in de tank.
Ga zo snel mogelijk tanken om te voorkomen
dat u met een lege tank strandt.
7
Praktische informatie

186

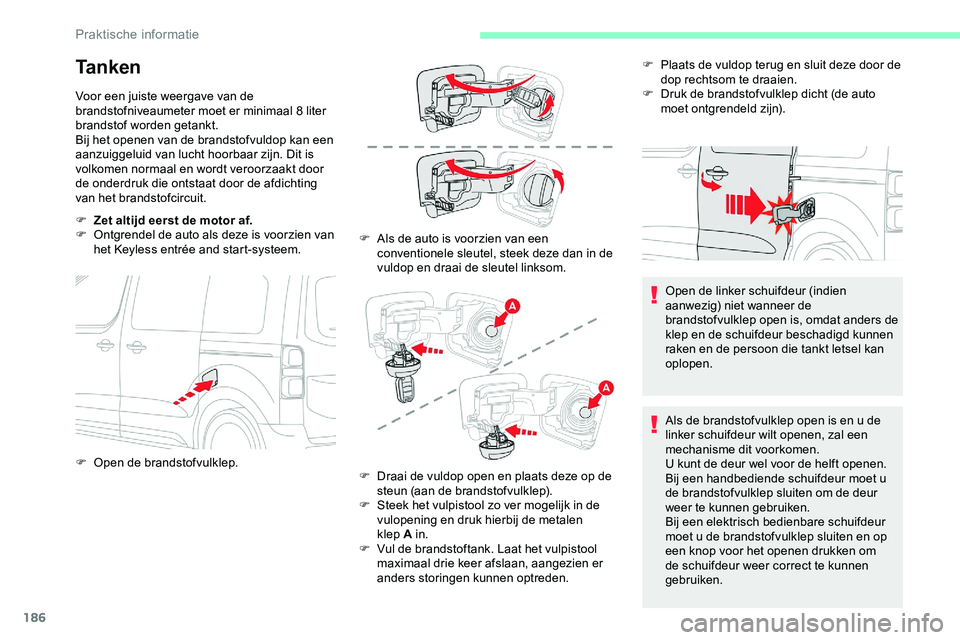

Ta n k e n
Voor een juiste weergave van de
brandstofniveaumeter moet er minimaal 8 liter
brandstof worden getankt.
Bij het openen van de brandstofvuldop kan een
aanzuiggeluid van lucht hoorbaar zijn. Dit is
volkomen normaal en wordt veroorzaakt door
de onderdruk die ontstaat door de afdichting
van het brandstofcircuit.
F
Z
et altijd eerst de motor af.
F

O
ntgrendel de auto als deze is voorzien van
het Keyless entrée and start-systeem. F

A
ls de auto is voorzien van een
conventionele sleutel, steek deze dan in de
vuldop en draai de sleutel linksom. F

P
laats de vuldop terug en sluit deze door de
dop rechtsom te draaien.
F D ruk de brandstofvulklep dicht (de auto
moet ontgrendeld zijn).
Open de linker schuifdeur (indien
aanwezig) niet wanneer de
brandstofvulklep open is, omdat anders de
klep en de schuifdeur beschadigd kunnen
raken en de persoon die tankt letsel kan
oplopen.
Als de brandstofvulklep open is en u de
linker schuifdeur wilt openen, zal een
mechanisme dit voorkomen.
U kunt de deur wel voor de helft openen.
Bij een handbediende schuifdeur moet u
de brandstofvulklep sluiten om de deur
weer te kunnen gebruiken.
Bij een elektrisch bedienbare schuifdeur
moet u de brandstofvulklep sluiten en op
een knop voor het openen drukken om
de schuifdeur weer correct te kunnen
gebruiken.
F

O
pen de brandstofvulklep. F

D
raai de vuldop open en plaats deze op de
steun (aan de brandstofvulklep).
F

S
teek het vulpistool zo ver mogelijk in de
vulopening en druk hierbij de metalen
klep
A in.
F

V
ul de brandstoftank. Laat het vulpistool
maximaal drie keer afslaan, aangezien er
anders storingen kunnen optreden.
Praktische informatie

187

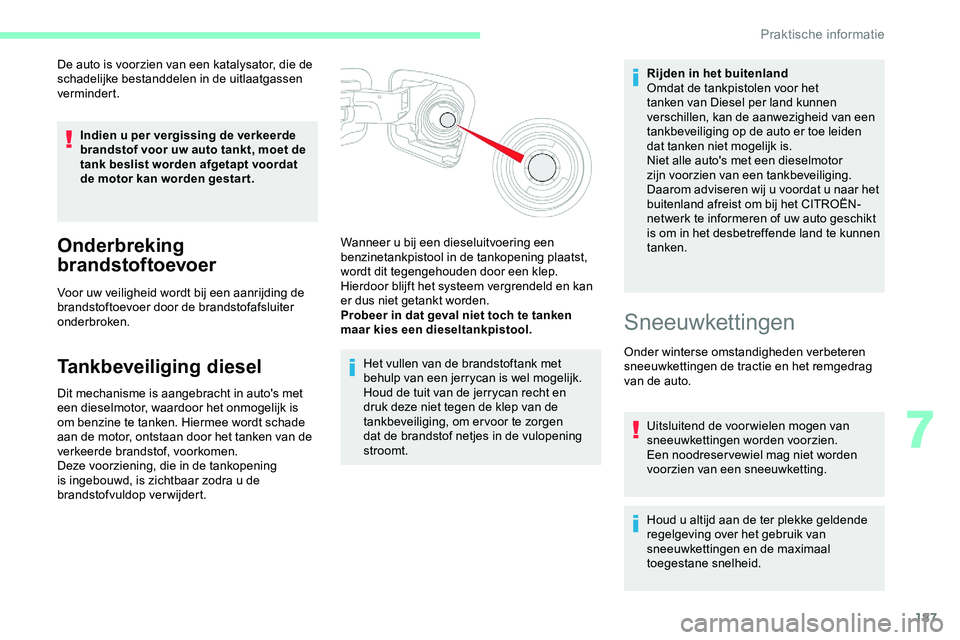

De auto is voorzien van een katalysator, die de
schadelijke bestanddelen in de uitlaatgassen
vermindert.Indien u per vergissing de verkeerde
brandstof voor uw auto tankt, moet de
tank beslist worden afgetapt voordat
de motor kan worden gestar t.
Onderbreking
brandstoftoevoer
Voor uw veiligheid wordt bij een aanrijding de
brandstoftoevoer door de brandstofafsluiter
onderbroken.
Tankbeveiliging diesel
Dit mechanisme is aangebracht in auto's met
een dieselmotor, waardoor het onmogelijk is
om benzine te tanken. Hiermee wordt schade
aan de motor, ontstaan door het tanken van de
verkeerde brandstof, voorkomen.
Deze voorziening, die in de tankopening
is ingebouwd, is zichtbaar zodra u de
brandstofvuldop verwijdert. Het vullen van de brandstoftank met
behulp van een jerrycan is wel mogelijk.
Houd de tuit van de jerrycan recht en
druk deze niet tegen de klep van de
tankbeveiliging, om er voor te zorgen
dat de brandstof netjes in de vulopening
stroomt.Rijden in het buitenland
Omdat de tankpistolen voor het
tanken van Diesel per land kunnen
verschillen, kan de aanwezigheid van een
tankbeveiliging op de auto er toe leiden
dat tanken niet mogelijk is.
Niet alle auto's met een dieselmotor
zijn voorzien van een tankbeveiliging.
Daarom adviseren wij u voordat u naar het
buitenland afreist om bij het CITROËN-
netwerk te informeren of uw auto geschikt
is om in het desbetreffende land te kunnen
tanken.
Wanneer u bij een dieseluitvoering een
benzinetankpistool in de tankopening plaatst,
wordt dit tegengehouden door een klep.
Hierdoor blijft het systeem vergrendeld en kan
er dus niet getankt worden.
Probeer in dat geval niet toch te tanken
maar kies een dieseltankpistool.
Sneeuwkettingen
Onder winterse omstandigheden verbeteren
sneeuwkettingen de tractie en het remgedrag
van de auto.
Uitsluitend de voor wielen mogen van
sneeuwkettingen worden voorzien.
Een noodreser vewiel mag niet worden
voorzien van een sneeuwketting.
Houd u altijd aan de ter plekke geldende
regelgeving over het gebruik van
sneeuwkettingen en de maximaal
toegestane snelheid.
7
Praktische informatie

188

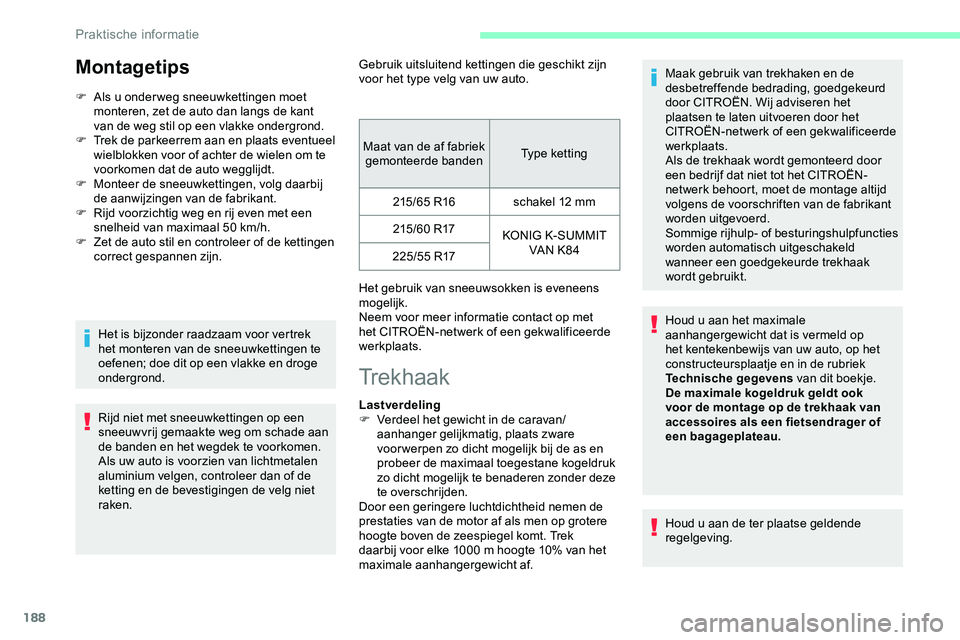

Montagetips
F Als u onder weg sneeuwkettingen moet monteren, zet de auto dan langs de kant
van de weg stil op een vlakke ondergrond.
F

T
rek de parkeerrem aan en plaats eventueel
wielblokken voor of achter de wielen om te
voorkomen dat de auto wegglijdt.
F

M
onteer de sneeuwkettingen, volg daarbij
de aanwijzingen van de fabrikant.
F

R
ijd voorzichtig weg en rij even met een
snelheid van maximaal 50
km/h.
F

Z
et de auto stil en controleer of de kettingen
correct gespannen zijn.
Het is bijzonder raadzaam voor vertrek
het monteren van de sneeuwkettingen te
oefenen; doe dit op een vlakke en droge
ondergrond.
Rijd niet met sneeuwkettingen op een
sneeuwvrij gemaakte weg om schade aan
de banden en het wegdek te voorkomen.
Als uw auto is voorzien van lichtmetalen
aluminium velgen, controleer dan of de
ketting en de bevestigingen de velg niet
raken. Gebruik uitsluitend kettingen die geschikt zijn
voor het type velg van uw auto.
Het gebruik van sneeuwsokken is eveneens
mogelijk.
Neem voor meer informatie contact op met
het CITROËN-netwerk of een gekwalificeerde
werkplaats.
Maat van de af fabriek
gemonteerde banden Type ketting
215/65 R16 schakel 12 mm
215/60 R17 KONIG K-SUMMIT
VA N K8 4
2 2 5 / 5 5 R17
Trekhaak
Lastverdeling
F
V erdeel het gewicht in de caravan/
aanhanger gelijkmatig, plaats zware
voor werpen zo dicht mogelijk bij de as en
probeer de maximaal toegestane kogeldruk
zo dicht mogelijk te benaderen zonder deze
te overschrijden.
Door een geringere luchtdichtheid nemen de
prestaties van de motor af als men op grotere
hoogte boven de zeespiegel komt. Trek
daarbij voor elke 1000 m hoogte 10% van het
maximale aanhangergewicht af. Maak gebruik van trekhaken en de
desbetreffende bedrading, goedgekeurd
door CITROËN. Wij adviseren het
plaatsen te laten uitvoeren door het
CITROËN-netwerk of een gekwalificeerde
werkplaats.
Als de trekhaak wordt gemonteerd door
een bedrijf dat niet tot het CITROËN-
netwerk behoort, moet de montage altijd
volgens de voorschriften van de fabrikant
worden uitgevoerd.
Sommige rijhulp- of besturingshulpfuncties
worden automatisch uitgeschakeld
wanneer een goedgekeurde trekhaak
wordt gebruikt.
Houd u aan het maximale
aanhangergewicht dat is vermeld op
het kentekenbewijs van uw auto, op het
constructeursplaatje en in de rubriek
Technische gegevens
van dit boekje.
De maximale kogeldruk geldt ook
voor de montage op de trekhaak van
accessoires als een fietsendrager of
een bagageplateau.
Houd u aan de ter plaatse geldende
regelgeving.
Praktische informatie
