FIAT FIORINO 2017 Betriebsanleitung (in German)
Manufacturer: FIAT, Model Year: 2017, Model line: FIORINO, Model: FIAT FIORINO 2017Pages: 272, PDF-Größe: 6.36 MB
Page 181 of 272

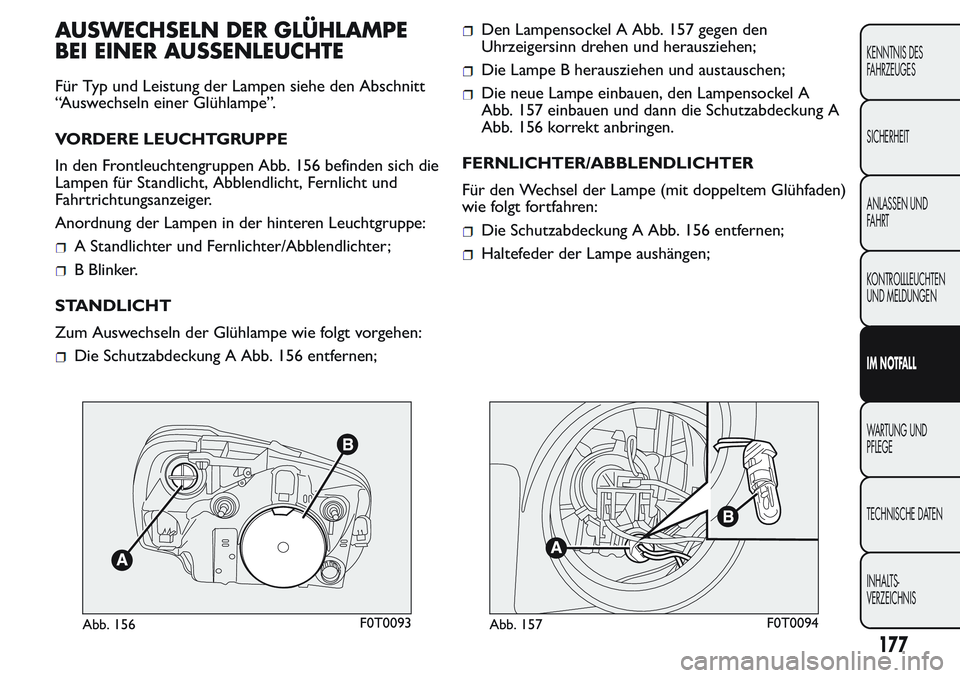

AUSWECHSELN DER GLÜHLAMPE
BEI EINER AUSSENLEUCHTE
Für Typ und Leistung der Lampen siehe den Abschnitt
“Auswechseln einer Glühlampe”.
VORDERE LEUCHTGRUPPE
In den Frontleuchtengruppen Abb. 156 befinden sich die
Lampen für Standlicht, Abblendlicht, Fernlicht und
Fahrtrichtungsanzeiger.
Anordnung der Lampen in der hinteren Leuchtgruppe:
A Standlichter und Fernlichter/Abblendlichter;
B Blinker.
STANDLICHT
Zum Auswechseln der Glühlampe wie folgt vorgehen:
Die Schutzabdeckung A Abb. 156 entfernen;
Den Lampensockel A Abb. 157 gegen den
Uhrzeigersinn drehen und herausziehen;
Die Lampe B herausziehen und austauschen;
Die neue Lampe einbauen, den Lampensockel A
Abb. 157 einbauen und dann die Schutzabdeckung A
Abb. 156 korrekt anbringen.
FERNLICHTER/ABBLENDLICHTER
Für den Wechsel der Lampe (mit doppeltem Glühfaden)
wie folgt fortfahren:
Die Schutzabdeckung A Abb. 156 entfernen;
Haltefeder der Lampe aushängen;
Abb. 156F0T0093Abb. 157F0T0094
177
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
ANLASSEN UND
FAHRT
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Page 182 of 272

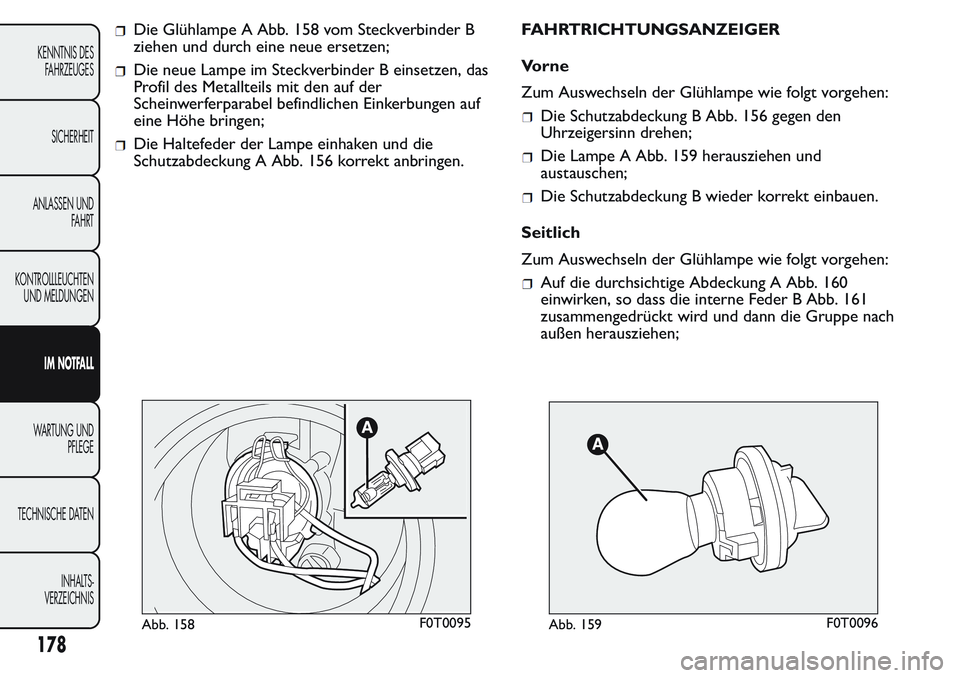

Die Glühlampe A Abb. 158 vom Steckverbinder B
ziehen und durch eine neue ersetzen;
Die neue Lampe im Steckverbinder B einsetzen, das
Profil des Metallteils mit den auf der
Scheinwerferparabel befindlichen Einkerbungen auf
eine Höhe bringen;
Die Haltefeder der Lampe einhaken und die
Schutzabdeckung A Abb. 156 korrekt anbringen.FAHRTRICHTUNGSANZEIGER
Vorne
Zum Auswechseln der Glühlampe wie folgt vorgehen:
Die Schutzabdeckung B Abb. 156 gegen den
Uhrzeigersinn drehen;
Die Lampe A Abb. 159 herausziehen und
austauschen;
Die Schutzabdeckung B wieder korrekt einbauen.
Seitlich
Zum Auswechseln der Glühlampe wie folgt vorgehen:
Auf die durchsichtige Abdeckung A Abb. 160
einwirken, so dass die interne Feder B Abb. 161
zusammengedrückt wird und dann die Gruppe nach
außen herausziehen;
Abb. 158F0T0095Abb. 159F0T0096
178
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
ANLASSEN UND
FAHRT
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Page 183 of 272

Den Lampensockel C gegen dem Uhrzeigersinn
drehen, die mit Druck eingesetzte Lampe D
herausziehen und austauschen;
Den Lampensockel C wieder in die durchsichtige
Abdeckung einsetzen und im Uhrzeigersinn drehen;
Die Gruppe wieder einsetzen, wobei die interne
Feder B hörbar einrasten muss.
NEBELSCHEINWERFER
(für Versionen/Märkte, wo vorgesehen)
ZUR BEACHTUNG Der Austausch der
Nebelscheinwerfer muss vom Fiat-Kundendienstnetz
vorgenommen werden.
HECKLEUCHTEN
In der hinteren Lichtgruppe befinden sich die Lampen
für Standlicht, Blinker, Rückwärtsgang/Nebelschlusslicht
und Bremslicht (Stop).Für den Zugriff auf die Leuchtgruppe folgendermaßen
fortfahren:
Die Heckflügeltüren öffnen;
Die Schrauben A Abb. 162 lösen, um zur
Leuchtengruppe B Abb. 163 zu gelangen;
Den Steckverbinder C Abb. 163 herausziehen.
Die Anordnung der Lampen in der Leuchtgruppe
Abb. 164 und Abb. 165 ist Folgende:
ABremsleuchten;
BFahrtrichtungsanzeiger;
CRückfahrlicht;
DStandlichter/Nebelschlussleuchten.
Für den Zugriff auf die Lampen die 5 Flügel E Abb. 164
nach außen ziehen.
Abb. 160F0T0097Abb. 161F0T0098
179
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
ANLASSEN UND
FAHRT
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Page 184 of 272

DRITTES BREMSLICHT
Versionen mit Heckflügeltüren
Für den Austausch der 3. Bremsleuchte Abb. 166
wenden Sie sich bitte an das Fiat-Kundendienstnetz.
Abb. 162F0T0099
Abb. 163F0T0100
Abb. 165F0T0102
180
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
ANLASSEN UND
FAHRT
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Page 185 of 272

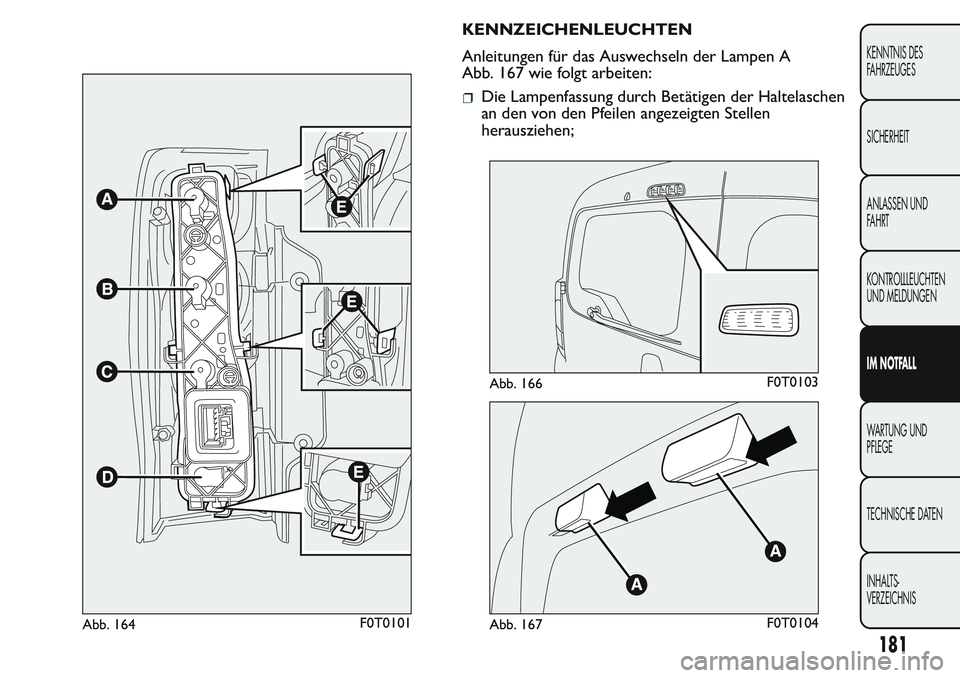

KENNZEICHENLEUCHTEN
Anleitungen für das Auswechseln der Lampen A
Abb. 167 wie folgt arbeiten:
Die Lampenfassung durch Betätigen der Haltelaschen
an den von den Pfeilen angezeigten Stellen
herausziehen;
Abb. 164F0T0101
Abb. 166F0T0103
Abb. 167F0T0104
181
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
ANLASSEN UND
FAHRT
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Page 186 of 272

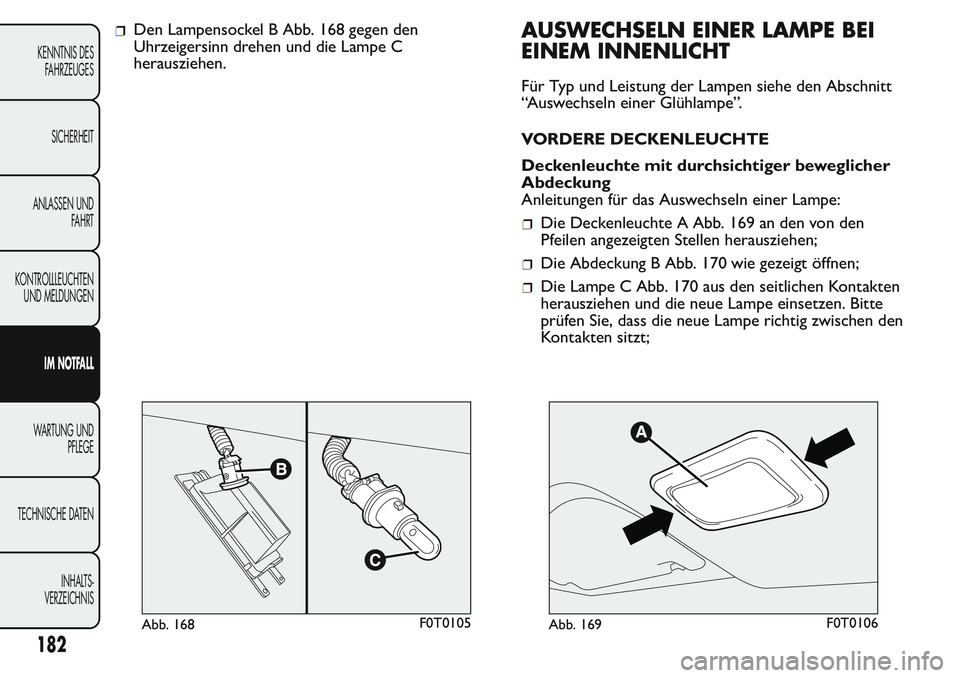

Den Lampensockel B Abb. 168 gegen den
Uhrzeigersinn drehen und die Lampe C
herausziehen.AUSWECHSELN EINER LAMPE BEI
EINEM INNENLICHT
Für Typ und Leistung der Lampen siehe den Abschnitt
“Auswechseln einer Glühlampe”.
VORDERE DECKENLEUCHTE
Deckenleuchte mit durchsichtiger beweglicher
Abdeckung
Anleitungen für das Auswechseln einer Lampe:
Die Deckenleuchte A Abb. 169 an den von den
Pfeilen angezeigten Stellen herausziehen;
Die Abdeckung B Abb. 170 wie gezeigt öffnen;
Die Lampe C Abb. 170 aus den seitlichen Kontakten
herausziehen und die neue Lampe einsetzen. Bitte
prüfen Sie, dass die neue Lampe richtig zwischen den
Kontakten sitzt;
Abb. 168F0T0105Abb. 169F0T0106
182
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
ANLASSEN UND
FAHRT
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Page 187 of 272

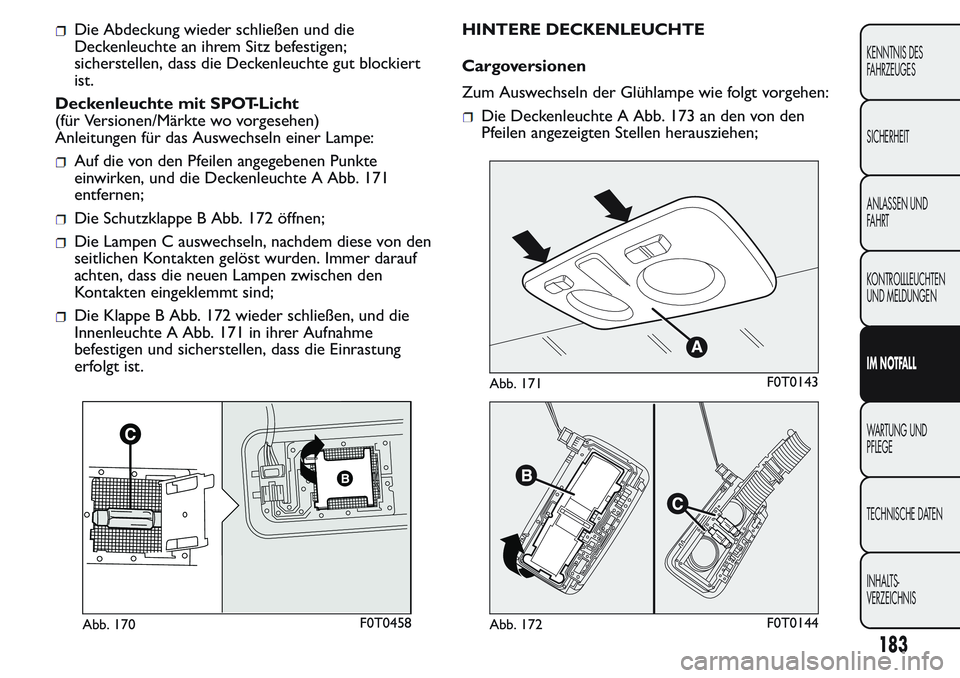

Die Abdeckung wieder schließen und die
Deckenleuchte an ihrem Sitz befestigen;
sicherstellen, dass die Deckenleuchte gut blockiert
ist.
Deckenleuchte mit SPOT-Licht
(für Versionen/Märkte wo vorgesehen)
Anleitungen für das Auswechseln einer Lampe:
Auf die von den Pfeilen angegebenen Punkte
einwirken, und die Deckenleuchte A Abb. 171
entfernen;
Die Schutzklappe B Abb. 172 öffnen;
Die Lampen C auswechseln, nachdem diese von den
seitlichen Kontakten gelöst wurden. Immer darauf
achten, dass die neuen Lampen zwischen den
Kontakten eingeklemmt sind;
Die Klappe B Abb. 172 wieder schließen, und die
Innenleuchte A Abb. 171 in ihrer Aufnahme
befestigen und sicherstellen, dass die Einrastung
erfolgt ist.HINTERE DECKENLEUCHTE
Cargoversionen
Zum Auswechseln der Glühlampe wie folgt vorgehen:
Die Deckenleuchte A Abb. 173 an den von den
Pfeilen angezeigten Stellen herausziehen;
Abb. 170F0T0458
Abb. 171F0T0143
Abb. 172F0T0144
183
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
ANLASSEN UND
FAHRT
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Page 188 of 272

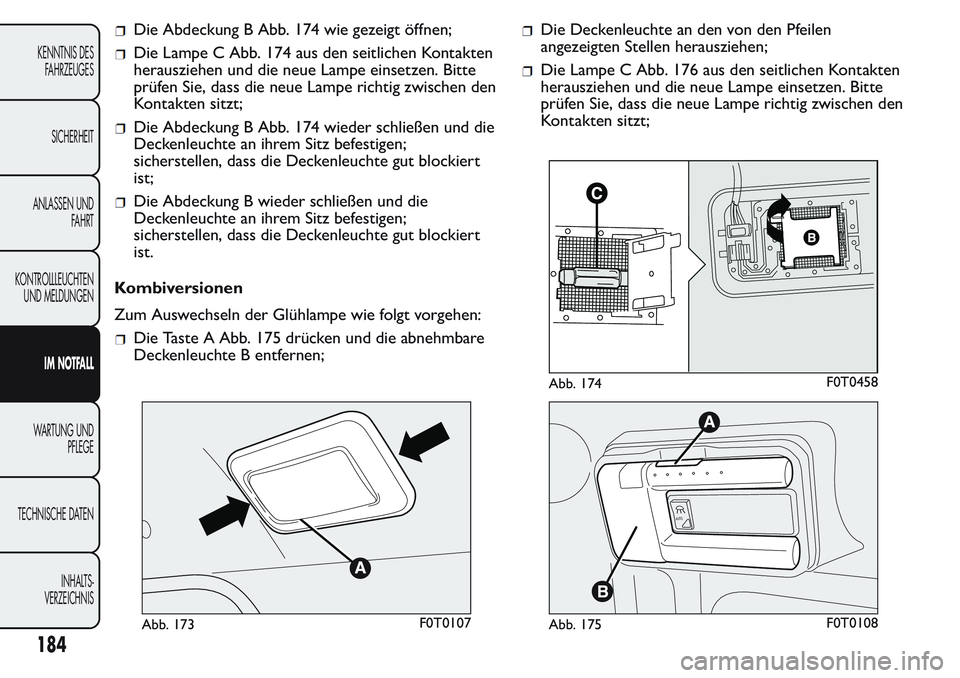

Die Abdeckung B Abb. 174 wie gezeigt öffnen;
Die Lampe C Abb. 174 aus den seitlichen Kontakten
herausziehen und die neue Lampe einsetzen. Bitte
prüfen Sie, dass die neue Lampe richtig zwischen den
Kontakten sitzt;
Die Abdeckung B Abb. 174 wieder schließen und die
Deckenleuchte an ihrem Sitz befestigen;
sicherstellen, dass die Deckenleuchte gut blockiert
ist;
Die Abdeckung B wieder schließen und die
Deckenleuchte an ihrem Sitz befestigen;
sicherstellen, dass die Deckenleuchte gut blockiert
ist.
Kombiversionen
Zum Auswechseln der Glühlampe wie folgt vorgehen:
Die Taste A Abb. 175 drücken und die abnehmbare
Deckenleuchte B entfernen;
Die Deckenleuchte an den von den Pfeilen
angezeigten Stellen herausziehen;
Die Lampe C Abb. 176 aus den seitlichen Kontakten
herausziehen und die neue Lampe einsetzen. Bitte
prüfen Sie, dass die neue Lampe richtig zwischen den
Kontakten sitzt;
Abb. 173F0T0107
Abb. 174F0T0458
A
U
T
O
Abb. 175F0T0108
184
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
ANLASSEN UND
FAHRT
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Page 189 of 272

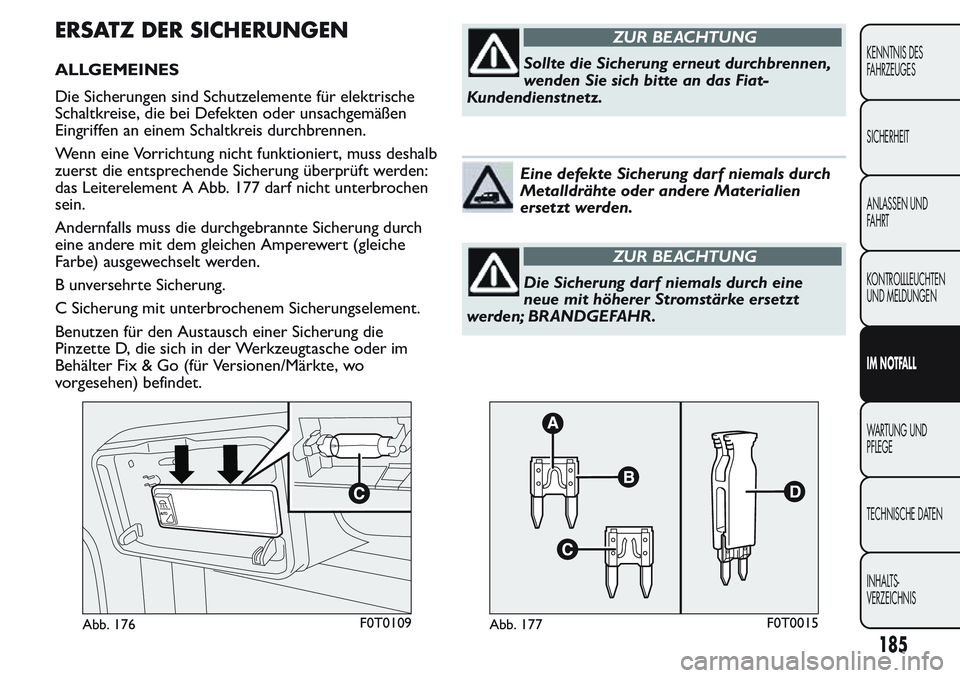

ERSATZ DER SICHERUNGEN
ALLGEMEINES
Die Sicherungen sind Schutzelemente für elektrische
Schaltkreise, die bei Defekten oder unsachgemäßen
Eingriffen an einem Schaltkreis durchbrennen.
Wenn eine Vorrichtung nicht funktioniert, muss deshalb
zuerst die entsprechende Sicherung überprüft werden:
das Leiterelement A Abb. 177 darf nicht unterbrochen
sein.
Andernfalls muss die durchgebrannte Sicherung durch
eine andere mit dem gleichen Amperewert (gleiche
Farbe) ausgewechselt werden.
B unversehrte Sicherung.
C Sicherung mit unterbrochenem Sicherungselement.
Benutzen für den Austausch einer Sicherung die
Pinzette D, die sich in der Werkzeugtasche oder im
Behälter Fix & Go (für Versionen/Märkte, wo
vorgesehen) befindet.
ZUR BEACHTUNG
Sollte die Sicherung erneut durchbrennen,
wenden Sie sich bitte an das Fiat-
Kundendienstnetz.
Eine defekte Sicherung darf niemals durch
Metalldrähte oder andere Materialien
ersetzt werden.
ZUR BEACHTUNG
Die Sicherung darf niemals durch eine
neue mit höherer Stromstärke ersetzt
werden; BRANDGEFAHR.
A
U
T
O
Abb. 176F0T0109Abb. 177F0T0015
185
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
ANLASSEN UND
FAHRT
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Page 190 of 272

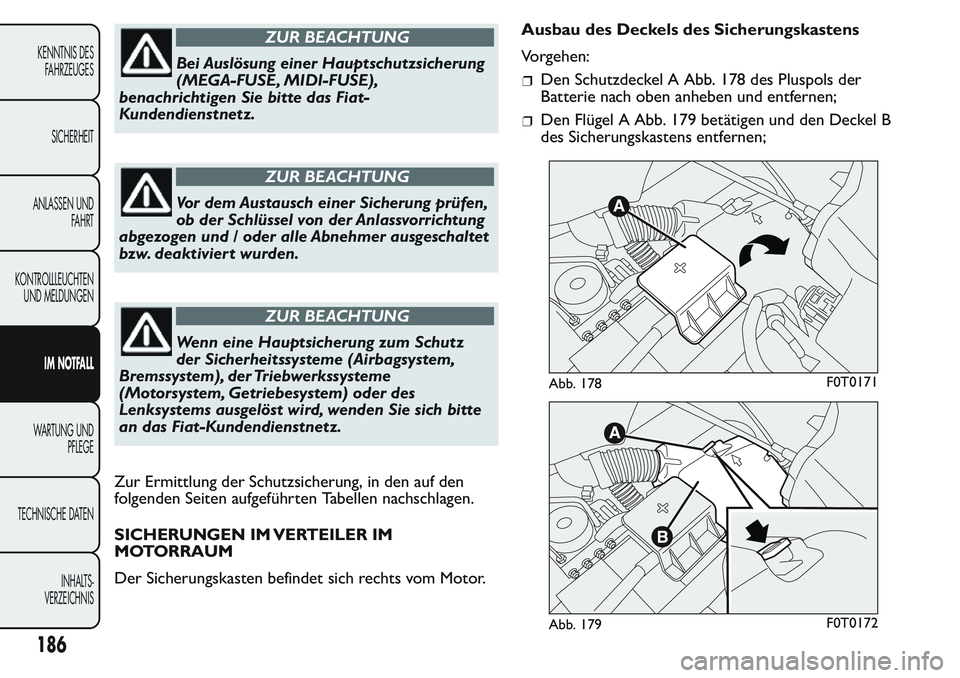

ZUR BEACHTUNG
Bei Auslösung einer Hauptschutzsicherung
(MEGA-FUSE, MIDI-FUSE),
benachrichtigen Sie bitte das Fiat-
Kundendienstnetz.
ZUR BEACHTUNG
Vor dem Austausch einer Sicherung prüfen,
ob der Schlüssel von der Anlassvorrichtung
abgezogen und / oder alle Abnehmer ausgeschaltet
bzw. deaktivier t wurden.
ZUR BEACHTUNG
Wenn eine Hauptsicherung zum Schutz
der Sicherheitssysteme (Airbagsystem,
Bremssystem), der Triebwerkssysteme
(Motorsystem, Getriebesystem) oder des
Lenksystems ausgelöst wird, wenden Sie sich bitte
an das Fiat-Kundendienstnetz.
Zur Ermittlung der Schutzsicherung, in den auf den
folgenden Seiten aufgeführten Tabellen nachschlagen.
SICHERUNGEN IM VERTEILER IM
MOTORRAUM
Der Sicherungskasten befindet sich rechts vom Motor.Ausbau des Deckels des Sicherungskastens
Vorgehen:
Den Schutzdeckel A Abb. 178 des Pluspols der
Batterie nach oben anheben und entfernen;
Den Flügel A Abb. 179 betätigen und den Deckel B
des Sicherungskastens entfernen;
Abb. 178F0T0171
Abb. 179F0T0172
