FIAT FIORINO 2017 Betriebsanleitung (in German)

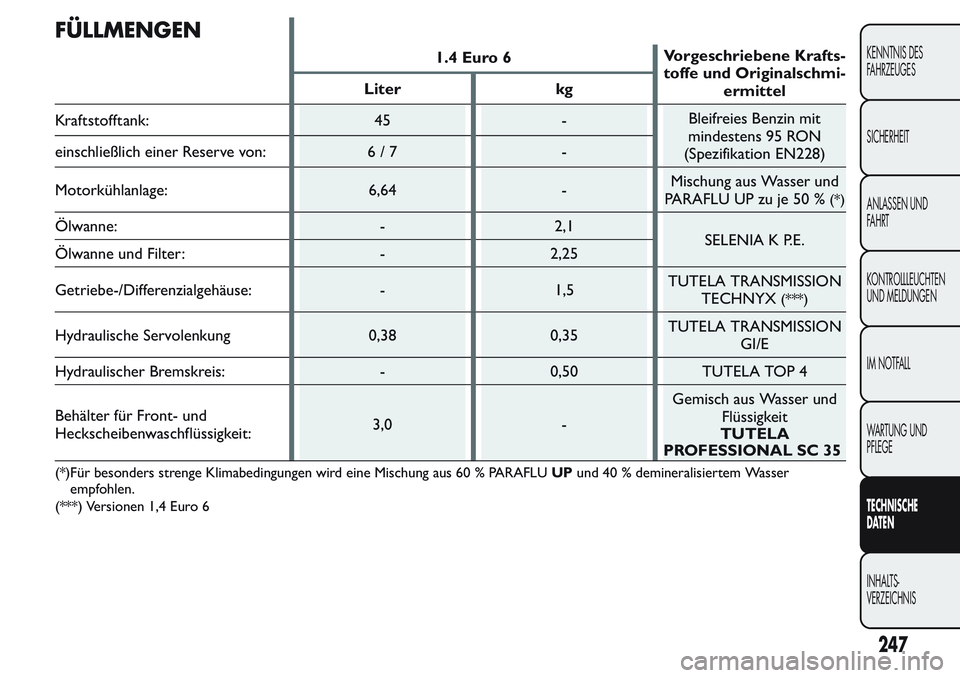

FÜLLMENGEN
1.4 Euro 6Vorgeschriebene Krafts-
toffe und Originalschmi-
ermittel Liter kg
Kraftstofftank: 45 -Bleifreies Benzin mit
mindestens 95 RON
(Spezifikation EN228) einschließlich einer Reserve von: 6 / 7 -
Motorkühlanlage: 6,64 -Mischung aus Wasser und
PARAFLU UP zu je 50 %
(*)
Ölwanne: - 2,1
SELENIA K P.E.
Ölwanne und Filter: - 2,25
Getriebe-/Differenzialgehäuse: - 1,5TUTELA TRANSMISSION
TECHNYX
(***)
Hydraulische Servolenkung 0,38 0,35TUTELA TRANSMISSION
GI/E
Hydraulischer Bremskreis: - 0,50 TUTELA TOP 4
Behälter für Front- und
Heckscheibenwaschflüssigkeit:3,0 -Gemisch aus Wasser und
Flüssigkeit
TUTELA
PROFESSIONAL SC 35
(*)Für besonders strenge Klimabedingungen wird eine Mischung aus 60 % PARAFLUUPund 40 % demineralisiertem Wasser
empfohlen.
(***) Versionen 1,4 Euro 6
247
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
ANLASSEN UND
FAHRT
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

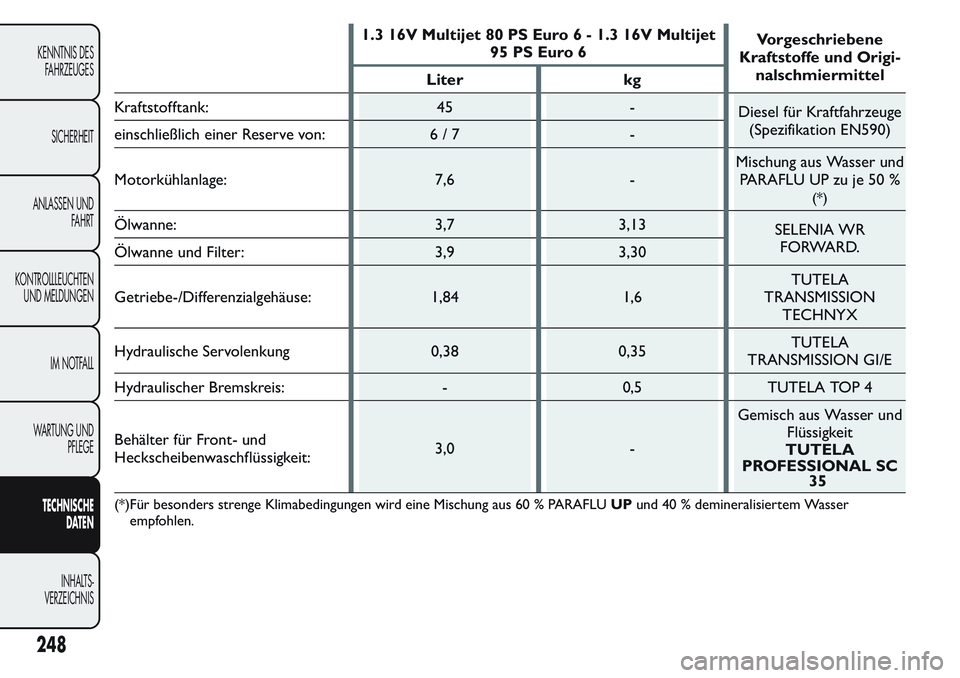

1.3 16V Multijet 80 PS Euro 6 - 1.3 16V Multijet
95 PS Euro 6Vorgeschriebene
Kraftstoffe und Origi-
nalschmiermittel
Liter kg
Kraftstofftank: 45 -
Diesel für Kraftfahrzeuge
(Spezifikation EN590)
einschließlich einer Reserve von: 6 / 7 -
Motorkühlanlage: 7,6 -Mischung aus Wasser und
PARAFLU UP zu je 50 %
(*)
Ölwanne: 3,7 3,13
SELENIA WR
FORWARD.
Ölwanne und Filter: 3,9 3,30
Getriebe-/Differenzialgehäuse: 1,84 1,6TUTELA
TRANSMISSION
TECHNYX
Hydraulische Servolenkung 0,38 0,35TUTELA
TRANSMISSION GI/E
Hydraulischer Bremskreis: - 0,5 TUTELA TOP 4
Behälter für Front- und
Heckscheibenwaschflüssigkeit:3,0 -Gemisch aus Wasser und
Flüssigkeit
TUTELA
PROFESSIONAL SC
35
(*)Für besonders strenge Klimabedingungen wird eine Mischung aus 60 % PARAFLUUPund 40 % demineralisiertem Wasser
empfohlen.
248
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
ANLASSEN UND
FAHRT
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

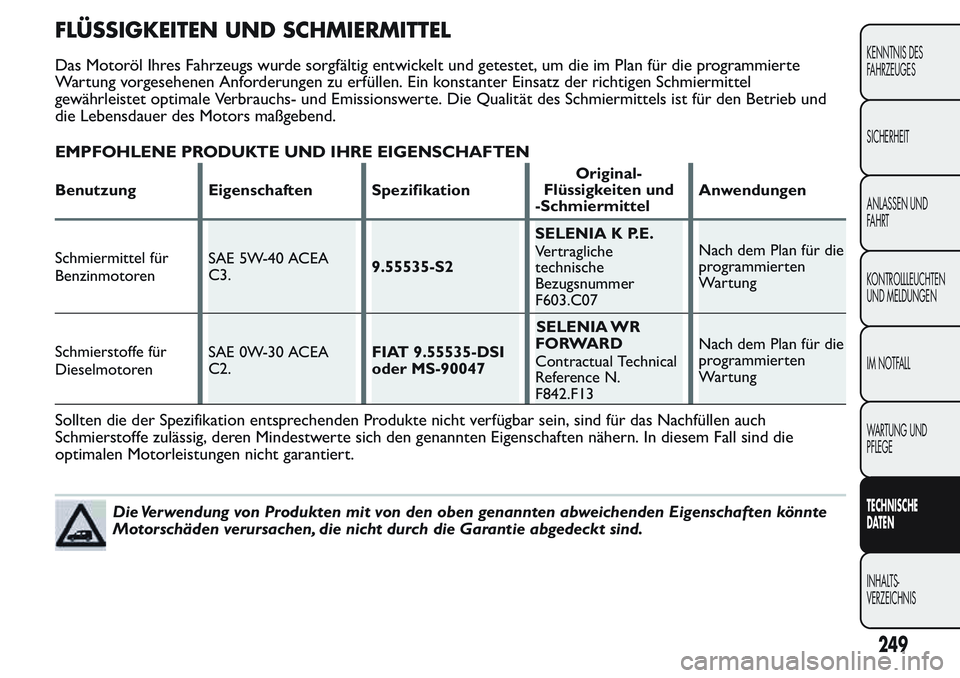

FLÜSSIGKEITEN UND SCHMIERMITTEL
Das Motoröl Ihres Fahrzeugs wurde sorgfältig entwickelt und getestet, um die im Plan für die programmierte
Wartung vorgesehenen Anforderungen zu erfüllen. Ein konstanter Einsatz der richtigen Schmiermittel
gewährleistet optimale Verbrauchs- und Emissionswerte. Die Qualität des Schmiermittels ist für den Betrieb und
die Lebensdauer des Motors maßgebend.
EMPFOHLENE PRODUKTE UND IHRE EIGENSCHAFTEN
Benutzung Eigenschaften SpezifikationOriginal-
Flüssigkeiten und
-SchmiermittelAnwendungen
Schmiermittel für
BenzinmotorenSAE 5W-40 ACEA
C3.9.55535-S2SELENIA K P.E.
Vertragliche
technische
Bezugsnummer
F603.C07Nach dem Plan für die
programmierten
Wartung
Schmierstoffe für
DieselmotorenSAE 0W-30 ACEA
C2.FIAT 9.55535-DSI
oder MS-90047SELENIA WR
FORWARD
Contractual Technical
Reference N.
F842.F13Nach dem Plan für die
programmierten
Wartung
Sollten die der Spezifikation entsprechenden Produkte nicht verfügbar sein, sind für das Nachfüllen auch
Schmierstoffe zulässig, deren Mindestwerte sich den genannten Eigenschaften nähern. In diesem Fall sind die
optimalen Motorleistungen nicht garantiert.
Die Verwendung von Produkten mit von den oben genannten abweichenden Eigenschaften könnte
Motorschäden verursachen, die nicht durch die Garantie abgedeckt sind.
249
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
ANLASSEN UND
FAHRT
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

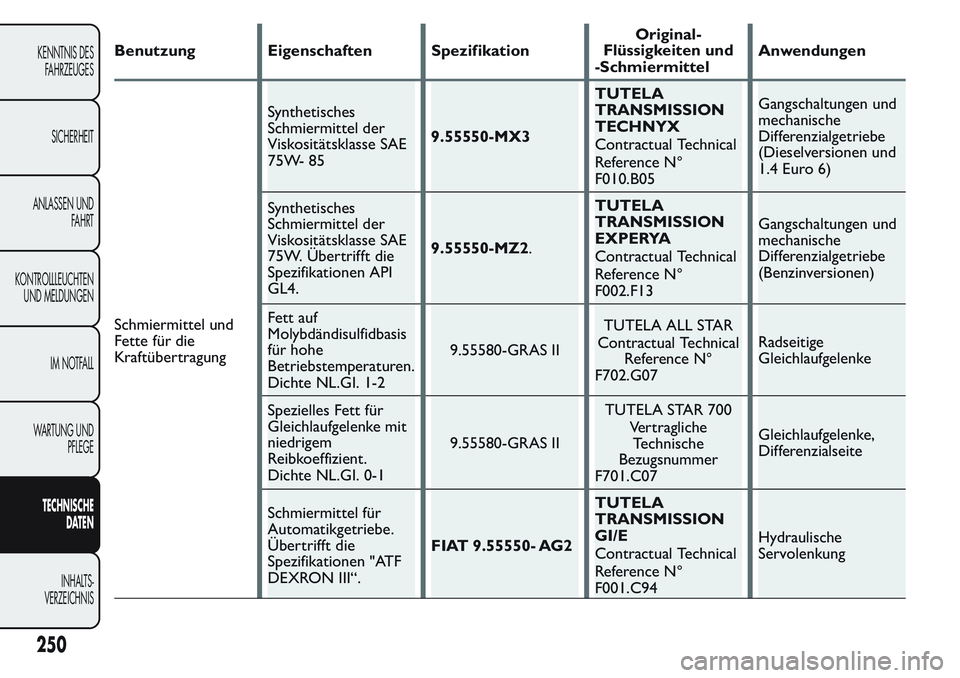

Benutzung Eigenschaften SpezifikationOriginal-
Flüssigkeiten und
-SchmiermittelAnwendungen
Schmiermittel und
Fette für die
KraftübertragungSynthetisches
Schmiermittel der
Viskositätsklasse SAE
75W- 859.55550-MX3TUTELA
TRANSMISSION
TECHNYX
Contractual Technical
Reference N°
F010.B05Gangschaltungen und
mechanische
Differenzialgetriebe
(Dieselversionen und
1.4 Euro 6)
Synthetisches
Schmiermittel der
Viskositätsklasse SAE
75W. Übertrifft die
Spezifikationen API
GL4.9.55550-MZ2.TUTELA
TRANSMISSION
EXPERYA
Contractual Technical
Reference N°
F002.F13Gangschaltungen und
mechanische
Differenzialgetriebe
(Benzinversionen)
Fett auf
Molybdändisulfidbasis
für hohe
Betriebstemperaturen.
Dichte NL.GI. 1-29.55580-GRAS IITUTELA ALL STAR
Contractual Technical
Reference N°
F702.G07Radseitige
Gleichlaufgelenke
Spezielles Fett für
Gleichlaufgelenke mit
niedrigem
Reibkoeffizient.
Dichte NL.GI. 0-19.55580-GRAS IITUTELA STAR 700
Vertragliche
Technische
Bezugsnummer
F701.C07Gleichlaufgelenke,
Differenzialseite
Schmiermittel für
Automatikgetriebe.
Übertrifft die
Spezifikationen "ATF
DEXRON III“.FIAT 9.55550- AG2TUTELA
TRANSMISSION
GI/E
Contractual Technical
Reference N°
F001.C94Hydraulische
Servolenkung
250
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
ANLASSEN UND
FAHRT
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

Benutzung Eigenschaften SpezifikationOriginal-
Flüssigkeiten und
-SchmiermittelAnwendungen
BremsflüssigkeitSynthetische
Bremsflüssigkeit
NHTSA Nr. 116 DOT
4, ISO 4925, SAE
J-1704, CUNA NC
956-01.9.55597 oder
MS.90039TUTELA TOP 4/S
Contractual Technical
Reference N°
F001.A93Hydraulische Bremsen
und hydraulische
Steuerungen der
Kupplung
251
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
ANLASSEN UND
FAHRT
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

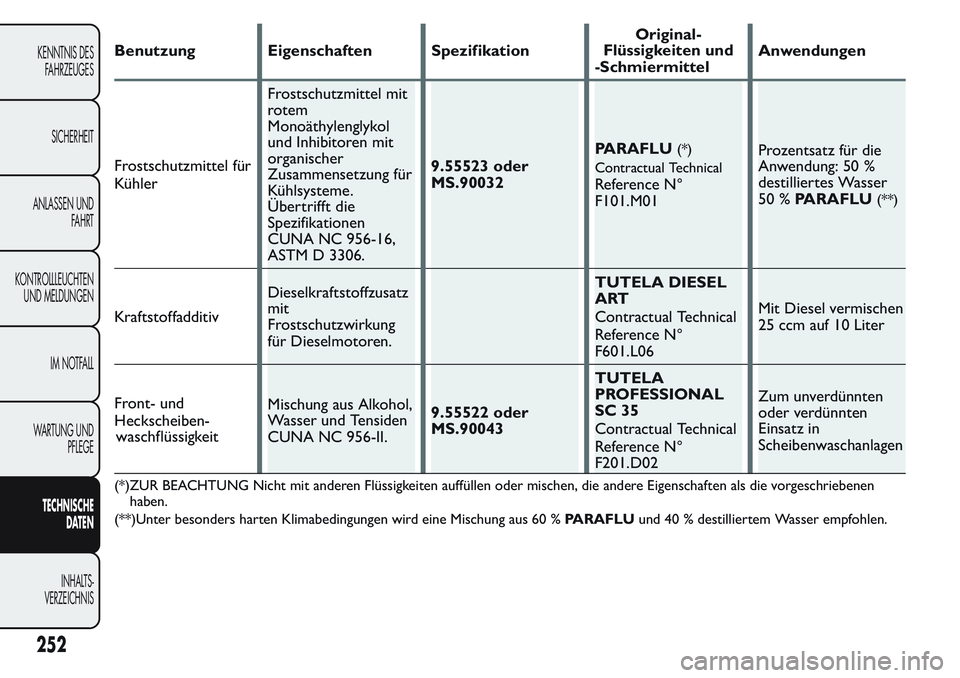

Benutzung Eigenschaften SpezifikationOriginal-
Flüssigkeiten und
-SchmiermittelAnwendungen
Frostschutzmittel für
KühlerFrostschutzmittel mit
rotem
Monoäthylenglykol
und Inhibitoren mit
organischer
Zusammensetzung für
Kühlsysteme.
Übertrifft die
Spezifikationen
CUNA NC 956-16,
ASTM D 3306.9.55523 oder
MS.90032PARAFLU
(*)
Contractual Technical
Reference N°
F101.M01Prozentsatz für die
Anwendung: 50 %
destilliertes Wasser
50 %PARAFLU(**)
KraftstoffadditivDieselkraftstoffzusatz
mit
Frostschutzwirkung
für Dieselmotoren.TUTELA DIESEL
ART
Contractual Technical
Reference N°
F601.L06Mit Diesel vermischen
25 ccm auf 10 Liter
Front- und
Heckscheiben-Mischung aus Alkohol,
Wasser und Tensiden
CUNA NC 956-II.9.55522 oder
MS.90043TUTELA
PROFESSIONAL
SC 35
Contractual Technical
Reference N°
F201.D02Zum unverdünnten
oder verdünnten
Einsatz in
Scheibenwaschanlagen
(*)ZUR BEACHTUNG Nicht mit anderen Flüssigkeiten auffüllen oder mischen, die andere Eigenschaften als die vorgeschriebenen
haben.
(**)Unter besonders harten Klimabedingungen wird eine Mischung aus 60 %PARAFLUund 40 % destilliertem Wasser empfohlen.
252
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
ANLASSEN UND
FAHRT
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
waschflüssigkeit

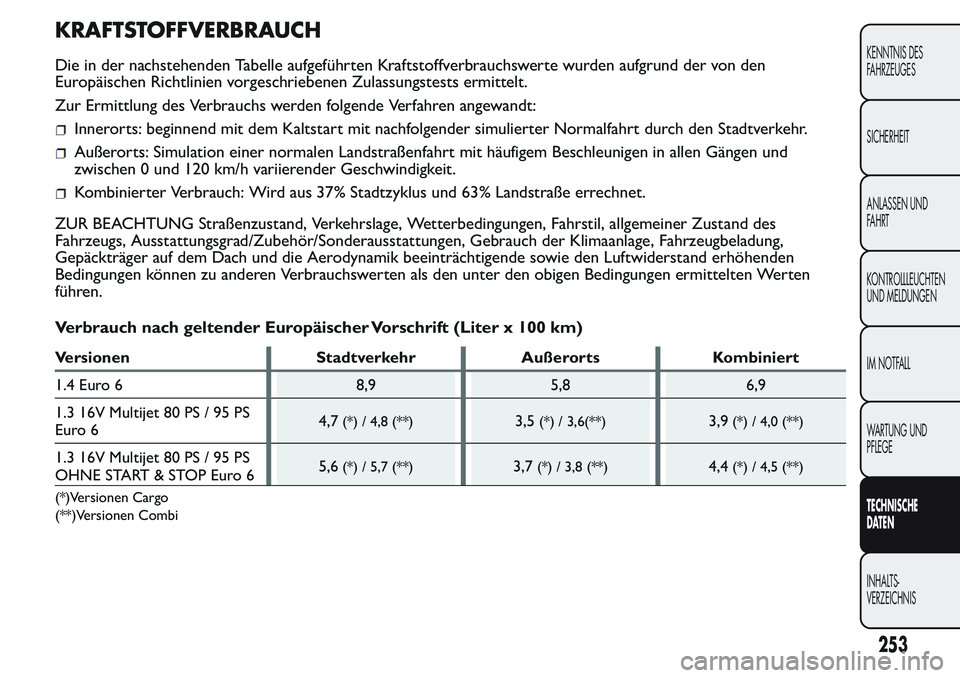

KRAFTSTOFFVERBRAUCH
Die in der nachstehenden Tabelle aufgeführten Kraftstoffverbrauchswerte wurden aufgrund der von den
Europäischen Richtlinien vorgeschriebenen Zulassungstests ermittelt.
Zur Ermittlung des Verbrauchs werden folgende Verfahren angewandt:
Innerorts: beginnend mit dem Kaltstart mit nachfolgender simulierter Normalfahrt durch den Stadtverkehr.
Außerorts: Simulation einer normalen Landstraßenfahrt mit häufigem Beschleunigen in allen Gängen und
zwischen 0 und 120 km/h variierender Geschwindigkeit.
Kombinierter Verbrauch: Wird aus 37% Stadtzyklus und 63% Landstraße errechnet.
ZUR BEACHTUNG Straßenzustand, Verkehrslage, Wetterbedingungen, Fahrstil, allgemeiner Zustand des
Fahrzeugs, Ausstattungsgrad/Zubehör/Sonderausstattungen, Gebrauch der Klimaanlage, Fahrzeugbeladung,
Gepäckträger auf dem Dach und die Aerodynamik beeinträchtigende sowie den Luftwiderstand erhöhenden
Bedingungen können zu anderen Verbrauchswerten als den unter den obigen Bedingungen ermittelten Werten
führen.
Verbrauch nach geltender Europäischer Vorschrift (Liter x 100 km)
Versionen Stadtverkehr Außerorts Kombiniert
1.4 Euro 6 8,9 5,8 6,9
1.3 16V Multijet 80 PS / 95 PS
Euro 64,7
(*) / 4,8 (**)3,5(*) / 3,6(**)3,9(*) / 4,0 (**)
1.3 16V Multijet 80 PS / 95 PS
OHNE START & STOP Euro 65,6(*) / 5,7 (**)3,7(*) / 3,8 (**)4,4(*) / 4,5 (**)
(*)Versionen Cargo
(**)Versionen Combi
253
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
ANLASSEN UND
FAHRT
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

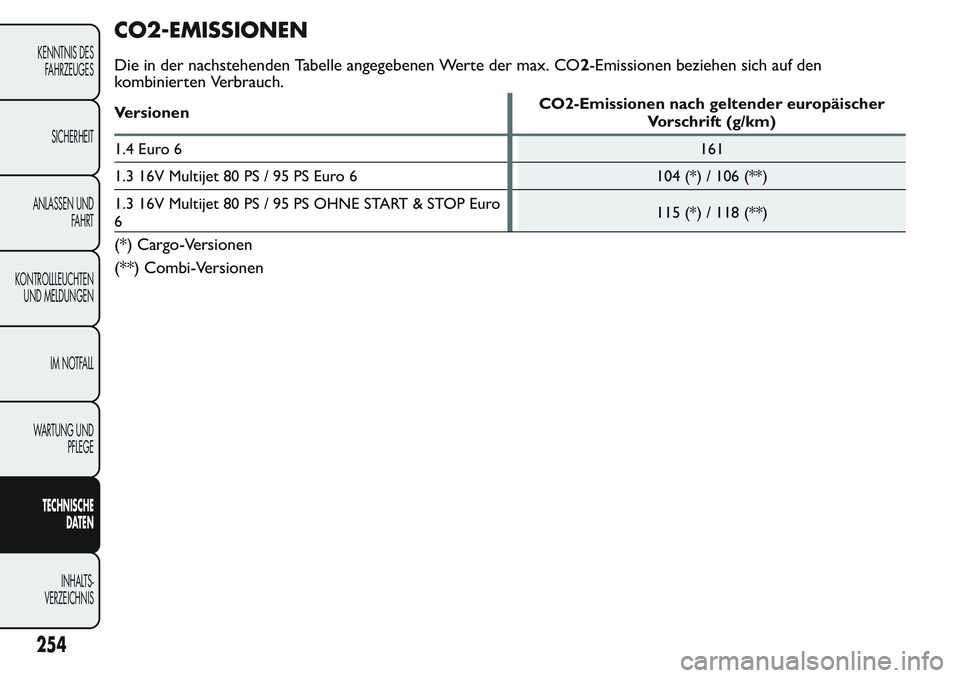

CO2-EMISSIONEN
Die in der nachstehenden Tabelle angegebenen Werte der max. CO2-Emissionen beziehen sich auf den
kombinierten Verbrauch.
VersionenCO2-Emissionen nach geltender europäischer
Vorschrift (g/km)
1.4 Euro 6161
1.3 16V Multijet 80 PS / 95 PS Euro 6 104 (*) / 106 (**)
1.3 16V Multijet 80 PS / 95 PS OHNE START & STOP Euro
6115 (*) / 118 (**)
(*) Cargo-Versionen
(**) Combi-Versionen
254
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
ANLASSEN UND
FAHRT
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

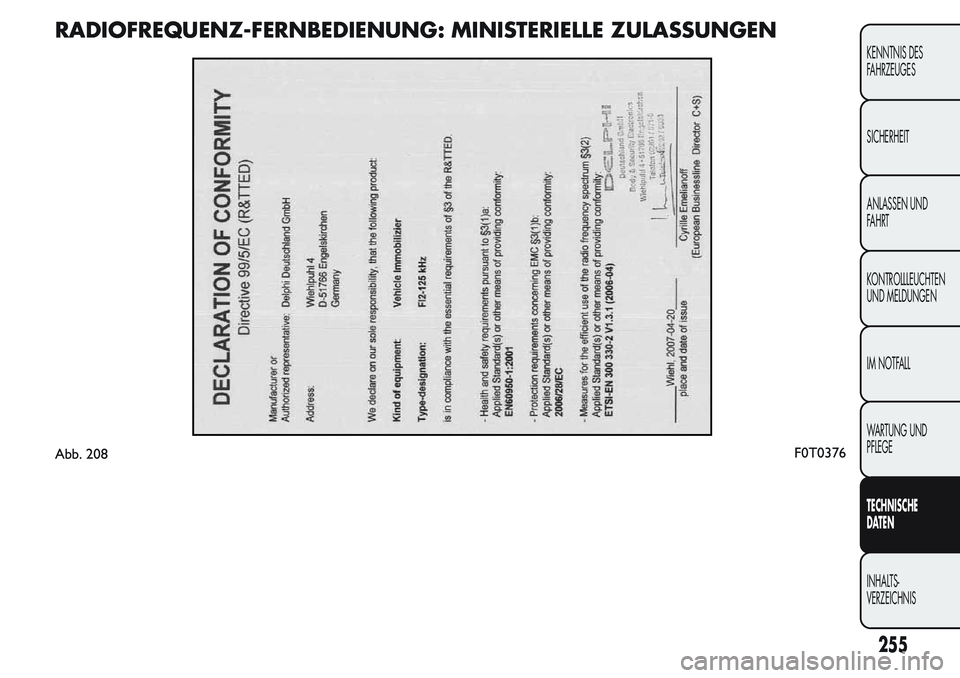

RADIOFREQUENZ-FERNBEDIENUNG: MINISTERIELLE ZULASSUNGEN
Abb. 208F0T0376
255
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
ANLASSEN UND
FAHRT
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

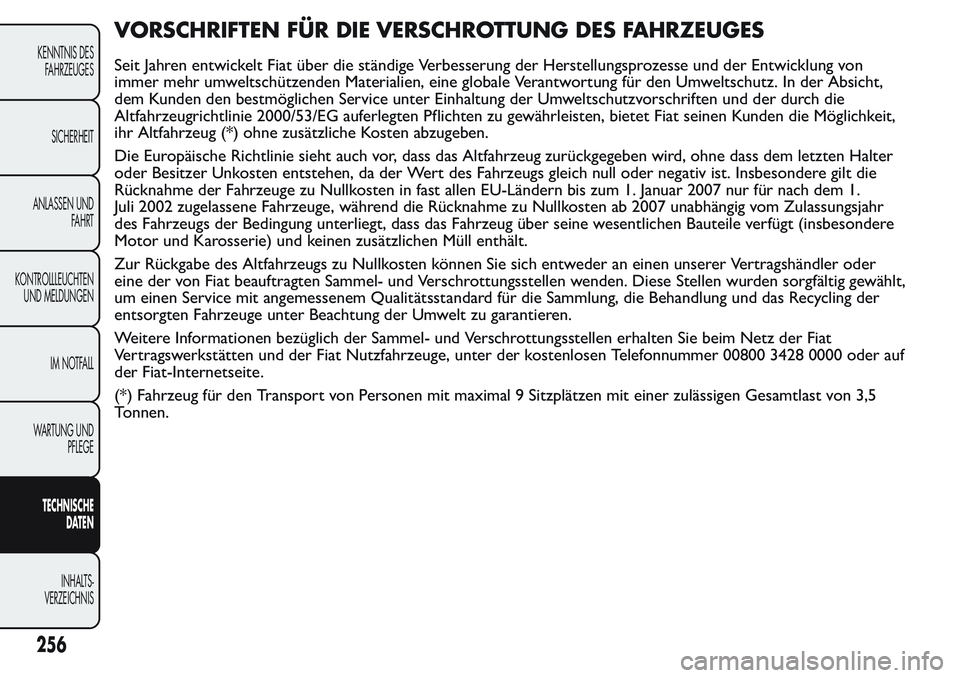

VORSCHRIFTEN FÜR DIE VERSCHROTTUNG DES FAHRZEUGES
Seit Jahren entwickelt Fiat über die ständige Verbesserung der Herstellungsprozesse und der Entwicklung von
immer mehr umweltschützenden Materialien, eine globale Verantwortung für den Umweltschutz. In der Absicht,
dem Kunden den bestmöglichen Service unter Einhaltung der Umweltschutzvorschriften und der durch die
Altfahrzeugrichtlinie 2000/53/EG auferlegten Pflichten zu gewährleisten, bietet Fiat seinen Kunden die Möglichkeit,
ihr Altfahrzeug (*) ohne zusätzliche Kosten abzugeben.
Die Europäische Richtlinie sieht auch vor, dass das Altfahrzeug zurückgegeben wird, ohne dass dem letzten Halter
oder Besitzer Unkosten entstehen, da der Wert des Fahrzeugs gleich null oder negativ ist. Insbesondere gilt die
Rücknahme der Fahrzeuge zu Nullkosten in fast allen EU-Ländern bis zum 1. Januar 2007 nur für nach dem 1.
Juli 2002 zugelassene Fahrzeuge, während die Rücknahme zu Nullkosten ab 2007 unabhängig vom Zulassungsjahr
des Fahrzeugs der Bedingung unterliegt, dass das Fahrzeug über seine wesentlichen Bauteile verfügt (insbesondere
Motor und Karosserie) und keinen zusätzlichen Müll enthält.
Zur Rückgabe des Altfahrzeugs zu Nullkosten können Sie sich entweder an einen unserer Vertragshändler oder
eine der von Fiat beauftragten Sammel- und Verschrottungsstellen wenden. Diese Stellen wurden sorgfältig gewählt,
um einen Service mit angemessenem Qualitätsstandard für die Sammlung, die Behandlung und das Recycling der
entsorgten Fahrzeuge unter Beachtung der Umwelt zu garantieren.
Weitere Informationen bezüglich der Sammel- und Verschrottungsstellen erhalten Sie beim Netz der Fiat
Vertragswerkstätten und der Fiat Nutzfahrzeuge, unter der kostenlosen Telefonnummer 00800 3428 0000 oder auf
der Fiat-Internetseite.
(*) Fahrzeug für den Transport von Personen mit maximal 9 Sitzplätzen mit einer zulässigen Gesamtlast von 3,5
Tonnen.
.
