Page 381 of 472

73
Mantenimiento

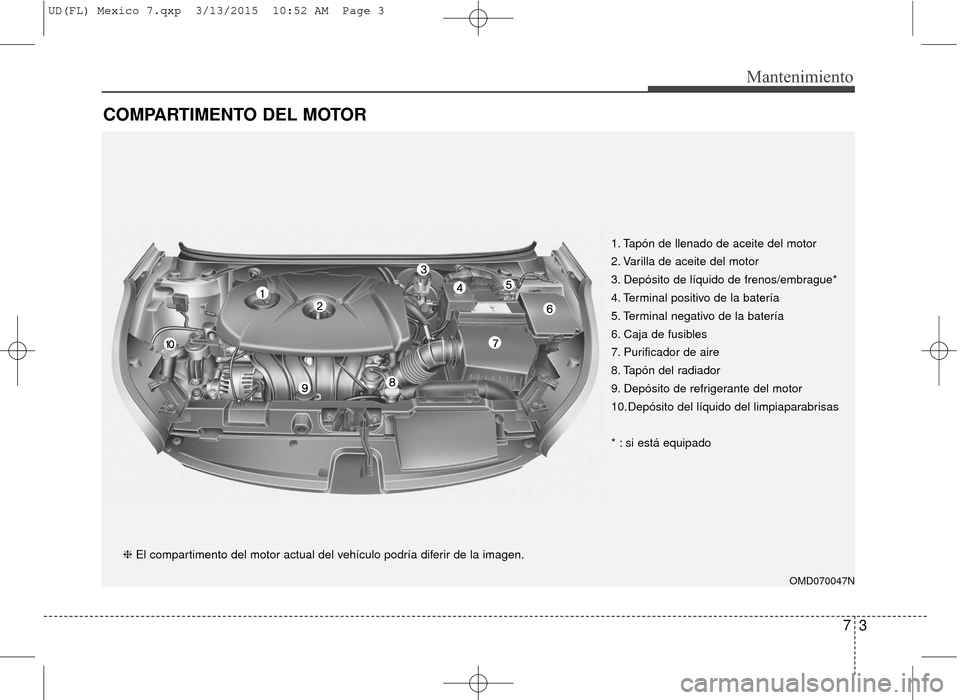

COMPARTIMENTO DEL MOTOR
OMD070047N
❈El compartimento del motor actual del vehículo podría diferir de la imagen. 1. Tapón de llenado de aceite del motor
2. Varilla de aceite del motor
3. Depósito de líquido de frenos/embrague*
4. Terminal positivo de la batería
5. Terminal negativo de la batería
6. Caja de fusibles
7. Purificador de aire
8. Tapón del radiador
9. Depósito de refrigerante del motor
10.Depósito del líquido del limpiaparabrisas
* : si está equipado
UD(FL) Mexico 7.qxp 3/13/2015 10:52 AM Page 3
Page 382 of 472

Mantenimiento
47

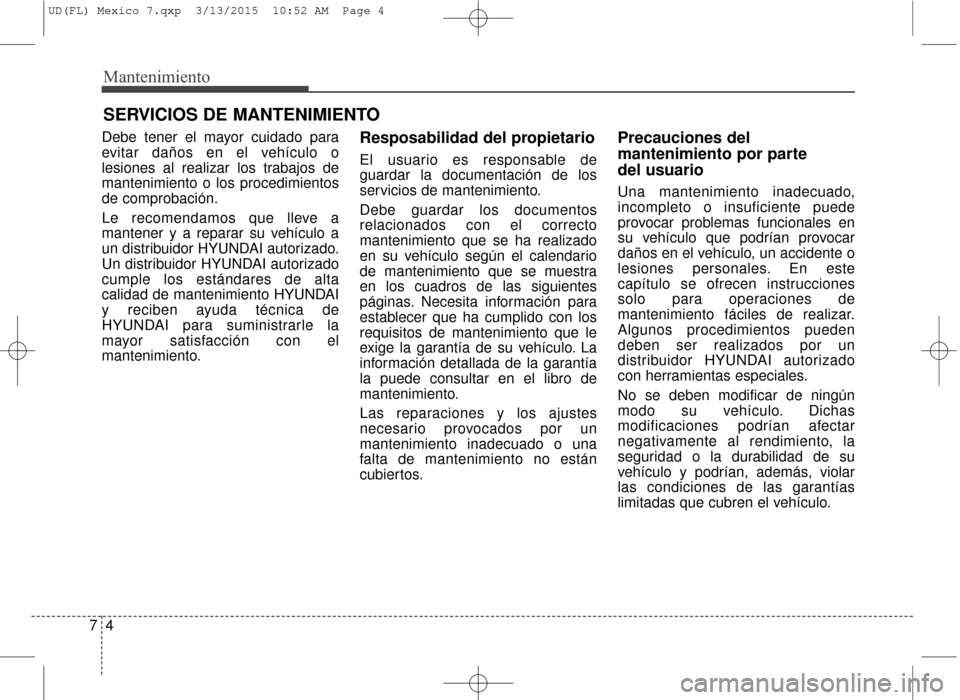

SERVICIOS DE MANTENIMIENTO
Debe tener el mayor cuidado para
evitar daños en el vehículo o
lesiones al realizar los trabajos de
mantenimiento o los procedimientos
de comprobación.
Le recomendamos que lleve a
mantener y a reparar su vehículo a
un distribuidor HYUNDAI autorizado.
Un distribuidor HYUNDAI autorizado
cumple los estándares de alta
calidad de mantenimiento HYUNDAI
y reciben ayuda técnica de
HYUNDAI para suministrarle la
mayor satisfacción con el
mantenimiento.Resposabilidad del propietario
El usuario es responsable de
guardar la documentación de los
servicios de mantenimiento.
Debe guardar los documentos
relacionados con el correcto
mantenimiento que se ha realizado
en su vehículo según el calendario
de mantenimiento que se muestra
en los cuadros de las siguientes
páginas. Necesita información para
establecer que ha cumplido con los
requisitos de mantenimiento que le
exige la garantía de su vehículo. La
información detallada de la garantía
la puede consultar en el libro de
mantenimiento.
Las reparaciones y los ajustes
necesario provocados por un
mantenimiento inadecuado o una
falta de mantenimiento no están
cubiertos.
Precauciones del
mantenimiento por parte
del usuario
Una mantenimiento inadecuado,
incompleto o insuficiente puede
provocar problemas funcionales en
su vehículo que podrían provocar
daños en el vehículo, un accidente o
lesiones personales. En este
capítulo se ofrecen instrucciones
solo para operaciones de
mantenimiento fáciles de realizar.
Algunos procedimientos pueden
deben ser realizados por un
distribuidor HYUNDAI autorizado
con herramientas especiales.
No se deben modificar de ningún
modo su vehículo. Dichas
modificaciones podrían afectar
negativamente al rendimiento, la
seguridad o la durabilidad de su
vehículo y podrían, además, violar
las condiciones de las garantías
limitadas que cubren el vehículo.
UD(FL) Mexico 7.qxp 3/13/2015 10:52 AM Page 4
Page 383 of 472

75
Mantenimiento
✽

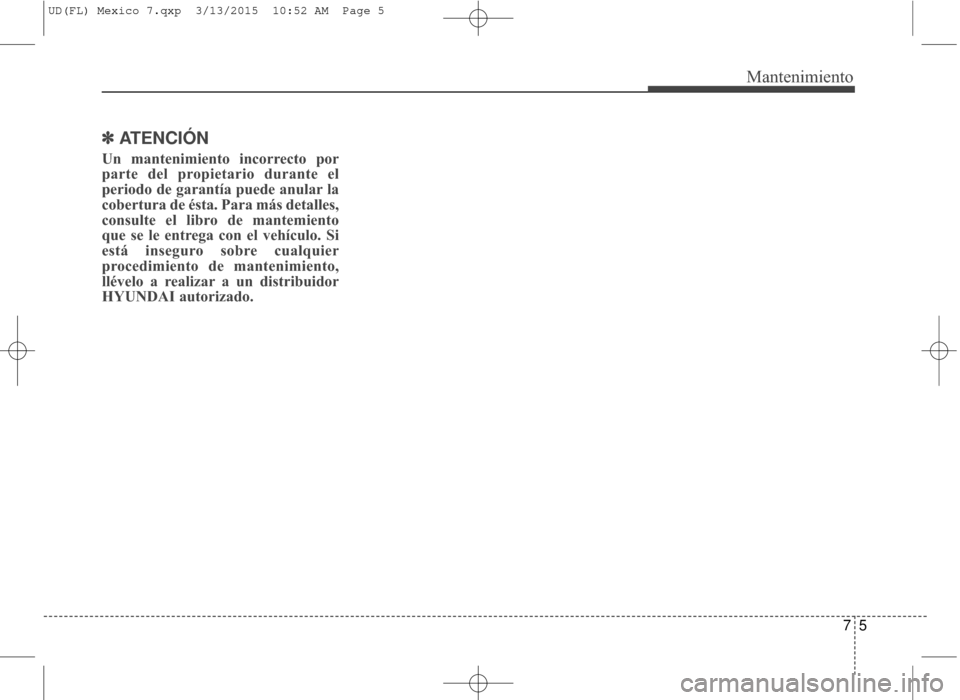

✽ATENCIÓN
Un mantenimiento incorrecto por
parte del propietario durante el
periodo de garantía puede anular la
cobertura de ésta. Para más detalles,
consulte el libro de mantemiento
que se le entrega con el vehículo. Si
está inseguro sobre cualquier
procedimiento de mantenimiento,
llévelo a realizar a un distribuidor
HYUNDAI autorizado.
UD(FL) Mexico 7.qxp 3/13/2015 10:52 AM Page 5
Page 384 of 472

Mantenimiento
67

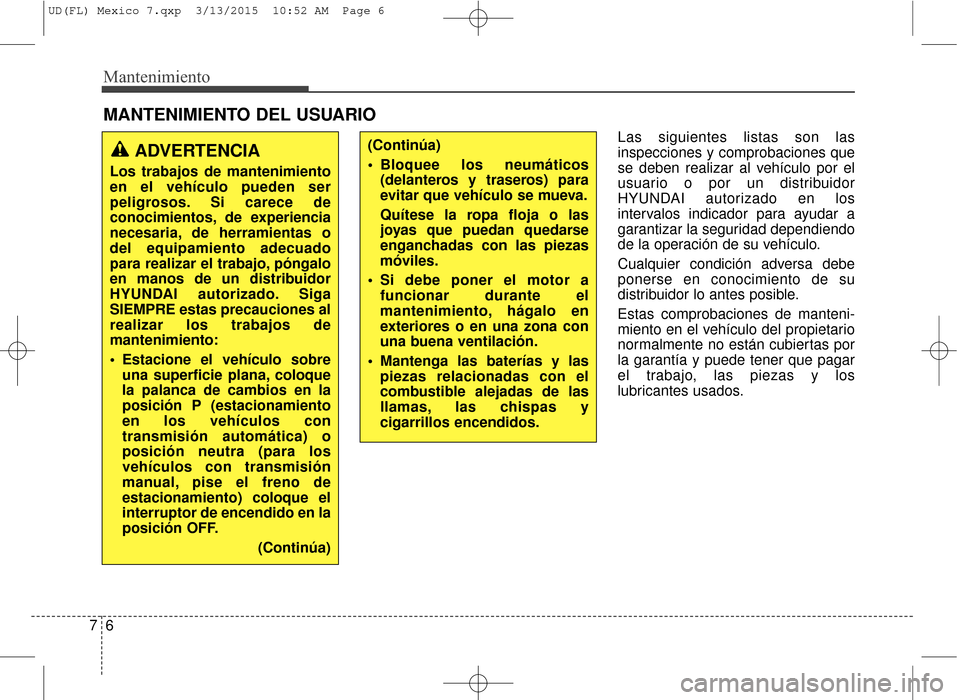

MANTENIMIENTO DEL USUARIO
Las siguientes listas son las
inspecciones y comprobaciones que
se deben realizar al vehículo por el
usuario o por un distribuidor
HYUNDAI autorizado en los
intervalos indicador para ayudar a
garantizar la seguridad dependiendo
de la operación de su vehículo.
Cualquier condición adversa debe
ponerse en conocimiento de su
distribuidor lo antes posible.
Estas comprobaciones de manteni-
miento en el vehículo del propietario
normalmente no están cubiertas por
la garantía y puede tener que pagar
el trabajo, las piezas y los
lubricantes usados.
ADVERTENCIA
Los trabajos de mantenimiento
en el vehículo pueden ser
peligrosos. Si carece de
conocimientos, de experiencia
necesaria, de herramientas o
del equipamiento adecuado
para realizar el trabajo, póngalo
en manos de un distribuidor
HYUNDAI autorizado. Siga
SIEMPRE estas precauciones al
realizar los trabajos de
mantenimiento:
Estacione el vehículo sobreuna superficie plana, coloque
la palanca de cambios en la
posición P (estacionamiento
en los vehículos con
transmisión automática) o
posición neutra (para los
vehículos con transmisión
manual, pise el freno de
estacionamiento) coloque el
interruptor de encendido en la
posición OFF.
(Continúa)
(Continúa)
Bloquee los neumáticos(delanteros y traseros) para
evitar que vehículo se mueva.
Quítese la ropa floja o las
joyas que puedan quedarse
enganchadas con las piezas
móviles.
Si debe poner el motor a funcionar durante el
mantenimiento, hágalo en
exteriores o en una zona con
una buena ventilación.
Mantenga las baterías y las piezas relacionadas con el
combustible alejadas de las
llamas, las chispas y
cigarrillos encendidos.
UD(FL) Mexico 7.qxp 3/13/2015 10:52 AM Page 6
Page 385 of 472

77
Mantenimiento

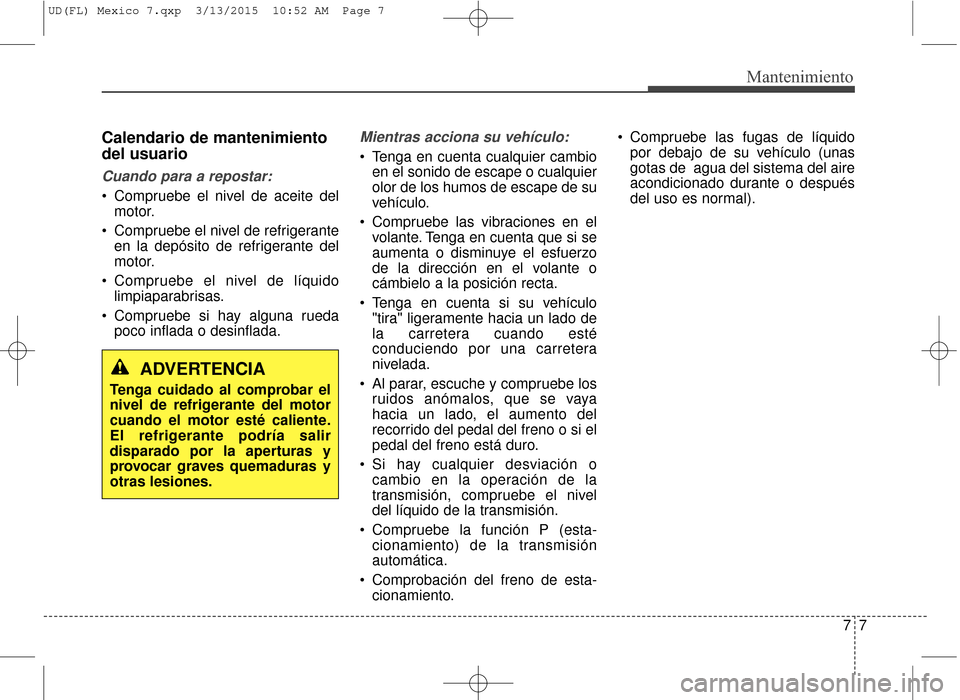

Calendario de mantenimiento
del usuario
Cuando para a repostar:
Compruebe el nivel de aceite delmotor.
Compruebe el nivel de refrigerante en la depósito de refrigerante del
motor.
Compruebe el nivel de líquido limpiaparabrisas.
Compruebe si hay alguna rueda poco inflada o desinflada.
Mientras acciona su vehículo:
Tenga en cuenta cualquier cambioen el sonido de escape o cualquier
olor de los humos de escape de su
vehículo.
Compruebe las vibraciones en el volante. Tenga en cuenta que si se
aumenta o disminuye el esfuerzo
de la dirección en el volante o
cámbielo a la posición recta.
Tenga en cuenta si su vehículo "tira" ligeramente hacia un lado de
la carretera cuando esté
conduciendo por una carretera
nivelada.
Al parar, escuche y compruebe los ruidos anómalos, que se vaya
hacia un lado, el aumento del
recorrido del pedal del freno o si el
pedal del freno está duro.
Si hay cualquier desviación o cambio en la operación de la
transmisión, compruebe el nivel
del líquido de la transmisión.
Compruebe la función P (esta- cionamiento) de la transmisión
automática.
Comprobación del freno de esta- cionamiento. Compruebe las fugas de líquido
por debajo de su vehículo (unas
gotas de agua del sistema del aire
acondicionado durante o después
del uso es normal).
ADVERTENCIA
Tenga cuidado al comprobar el
nivel de refrigerante del motor
cuando el motor esté caliente.
El refrigerante podría salir
disparado por la aperturas y
provocar graves quemaduras y
otras lesiones.
UD(FL) Mexico 7.qxp 3/13/2015 10:52 AM Page 7
Page 386 of 472

Mantenimiento
87

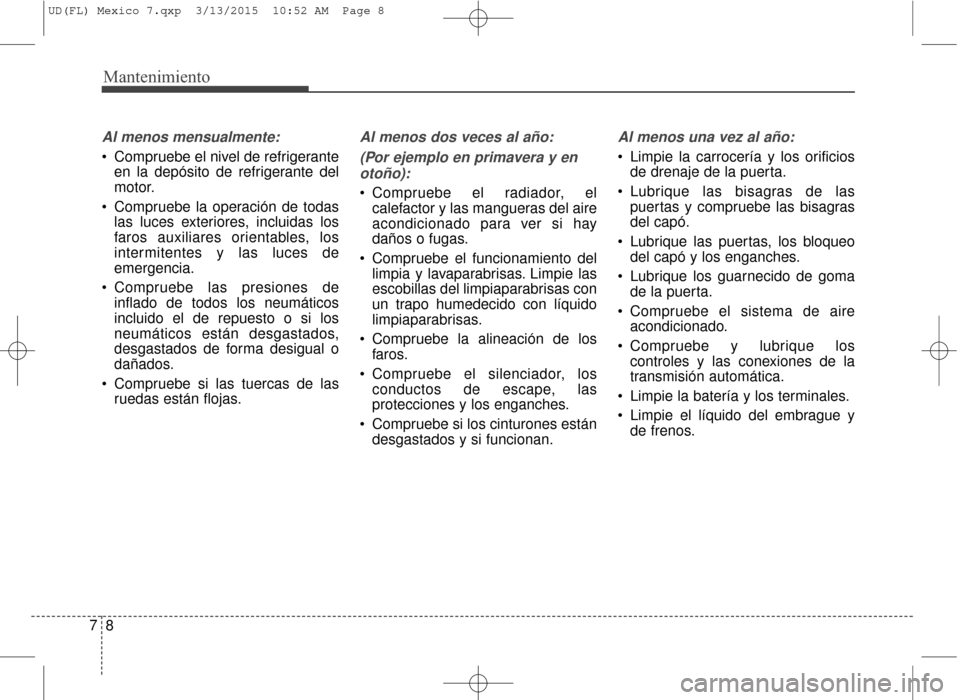

Al menos mensualmente:
Compruebe el nivel de refrigeranteen la depósito de refrigerante del
motor.
Compruebe la operación de todas las luces exteriores, incluidas los
faros auxiliares orientables, los
intermitentes y las luces de
emergencia.
Compruebe las presiones de inflado de todos los neumáticos
incluido el de repuesto o si los
neumáticos están desgastados,
desgastados de forma desigual o
dañados.
Compruebe si las tuercas de las ruedas están flojas.
Al menos dos veces al año:
(Por ejemplo en primavera y enotoño):
Compruebe el radiador, el calefactor y las mangueras del aire
acondicionado para ver si hay
daños o fugas.
Compruebe el funcionamiento del limpia y lavaparabrisas. Limpie las
escobillas del limpiaparabrisas con
un trapo humedecido con líquido
limpiaparabrisas.
Compruebe la alineación de los faros.
Compruebe el silenciador, los conductos de escape, las
protecciones y los enganches.
Compruebe si los cinturones están desgastados y si funcionan.
Al menos una vez al año:
Limpie la carrocería y los orificiosde drenaje de la puerta.
Lubrique las bisagras de las puertas y compruebe las bisagras
del capó.
Lubrique las puertas, los bloqueo del capó y los enganches.
Lubrique los guarnecido de goma de la puerta.
Compruebe el sistema de aire acondicionado.
Compruebe y lubrique los controles y las conexiones de la
transmisión automática.
Limpie la batería y los terminales.
Limpie el líquido del embrague y de frenos.
UD(FL) Mexico 7.qxp 3/13/2015 10:52 AM Page 8
Page 387 of 472

79
Mantenimiento

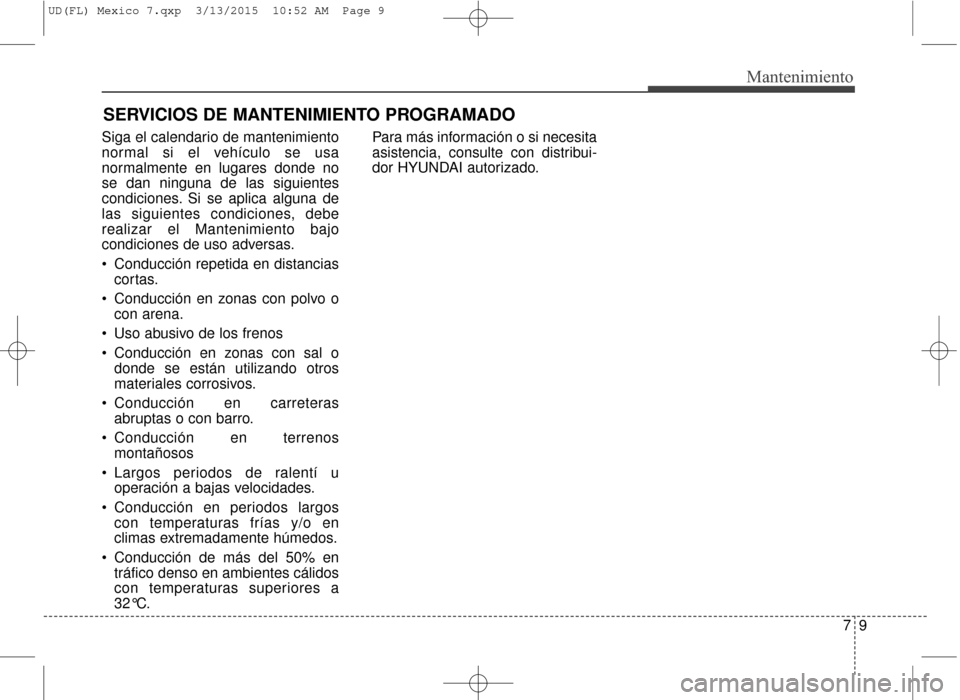

Siga el calendario de mantenimiento
normal si el vehículo se usa
normalmente en lugares donde no
se dan ninguna de las siguientes
condiciones. Si se aplica alguna de
las siguientes condiciones, debe
realizar el Mantenimiento bajo
condiciones de uso adversas.
Conducción repetida en distanciascortas.
Conducción en zonas con polvo o con arena.
Uso abusivo de los frenos
Conducción en zonas con sal o donde se están utilizando otros
materiales corrosivos.
Conducción en carreteras abruptas o con barro.
Conducción en terrenos montañosos
Largos periodos de ralentí u operación a bajas velocidades.
Conducción en periodos largos con temperaturas frías y/o en
climas extremadamente húmedos.
Conducción de más del 50% en tráfico denso en ambientes cálidos
con temperaturas superiores a
32°C. Para más información o si necesita
asistencia, consulte con distribui-
dor HYUNDAI autorizado.
SERVICIOS DE MANTENIMIENTO PROGRAMADO
UD(FL) Mexico 7.qxp 3/13/2015 10:52 AM Page 9
Page 388 of 472

Mantenimiento
10
7

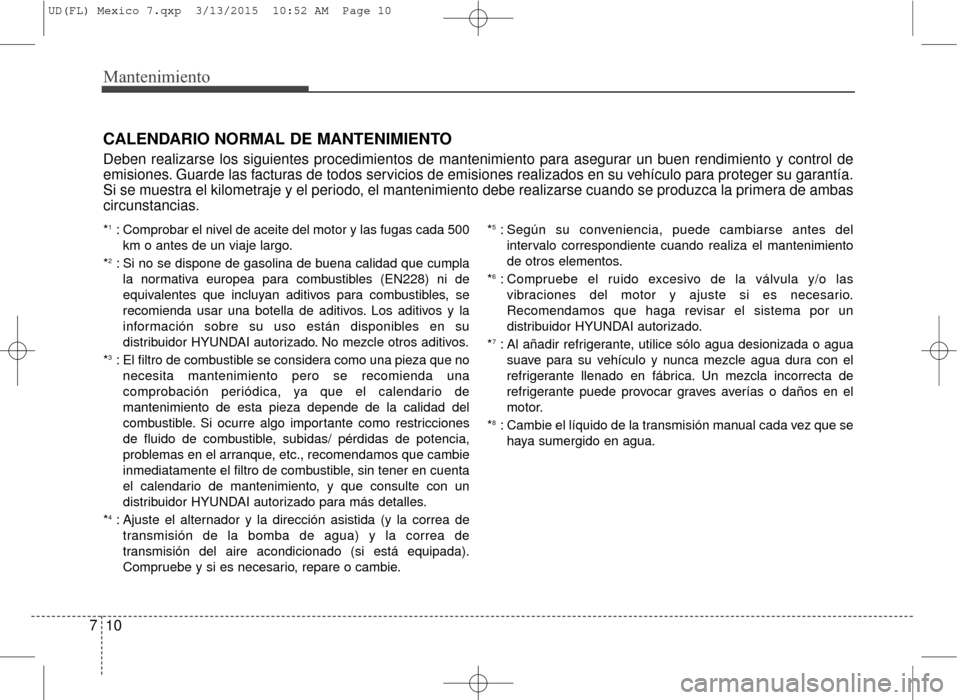

CALENDARIO NORMAL DE MANTENIMIENTO
Deben realizarse los siguientes procedimientos de mantenimiento para asegurar un buen rendimiento y control de
emisiones. Guarde las facturas de todos servicios de emisiones realizados en su vehículo para proteger su garantía.
Si se muestra el kilometraje y el periodo, el mantenimiento debe realizarse cuando se produzca la primera de ambas
circunstancias.
*1: Comprobar el nivel de aceite del motor y las fugas cada 500
km o antes de un viaje largo.
*
2: Si no se dispone de gasolina de buena calidad que cumpla la normativa europea para combustibles (EN228) ni de
equivalentes que incluyan aditivos para combustibles, se
recomienda usar una botella de aditivos. Los aditivos y la
información sobre su uso están disponibles en su
distribuidor HYUNDAI autorizado. No mezcle otros aditivos.
*
3: El filtro de combustible se considera como una pieza que no necesita mantenimiento pero se recomienda una
comprobación periódica, ya que el calendario de
mantenimiento de esta pieza depende de la calidad del
combustible. Si ocurre algo importante como restricciones
de fluido de combustible, subidas/ pérdidas de potencia,
problemas en el arranque, etc., recomendamos que cambie
inmediatamente el filtro de combustible, sin tener en cuenta
el calendario de mantenimiento, y que consulte con un
distribuidor HYUNDAI autorizado para más detalles.
*
4: Ajuste el alternador y la dirección asistida (y la correa de transmisión de la bomba de agua) y la correa de
transmisión del aire acondicionado (si está equipada).
Compruebe y si es necesario, repare o cambie. *
5: Según su conveniencia, puede cambiarse antes del
intervalo correspondiente cuando realiza el mantenimiento
de otros elementos.
*
6: Compruebe el ruido excesivo de la válvula y/o las vibraciones del motor y ajuste si es necesario.
Recomendamos que haga revisar el sistema por un
distribuidor HYUNDAI autorizado.
*
7: Al añadir refrigerante, utilice sólo agua desionizada o agua suave para su vehículo y nunca mezcle agua dura con el
refrigerante llenado en fábrica. Un mezcla incorrecta de
refrigerante puede provocar graves averías o daños en el
motor.
*
8: Cambie el líquido de la transmisión manual cada vez que se haya sumergido en agua.
UD(FL) Mexico 7.qxp 3/13/2015 10:52 AM Page 10
Page 389 of 472

711
Mantenimiento

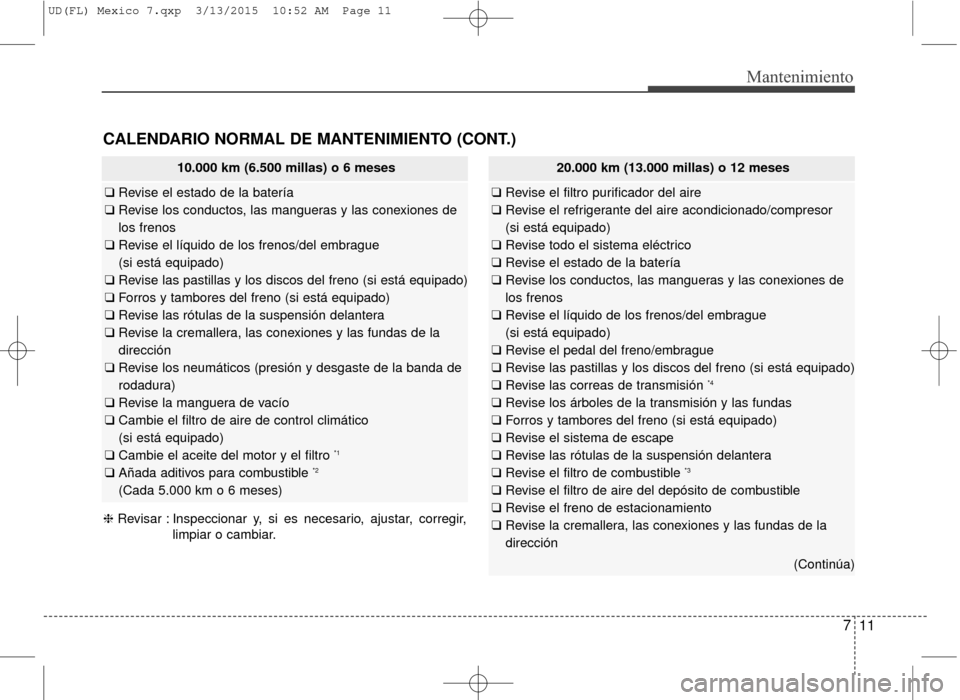

10.000 km (6.500 millas) o 6 meses
❑ Revise el estado de la batería
❑ Revise los conductos, las mangueras y las conexiones de
los frenos
❑ Revise el líquido de los frenos/del embrague
(si está equipado)
❑ Revise las pastillas y los discos del freno (si está equipado)
❑ Forros y tambores del freno (si está equipado)
❑ Revise las rótulas de la suspensión delantera
❑ Revise la cremallera, las conexiones y las fundas de la
dirección
❑ Revise los neumáticos (presión y desgaste de la banda de
rodadura)
❑ Revise la manguera de vacío
❑ Cambie el filtro de aire de control climático
(si está equipado)
❑ Cambie el aceite del motor y el filtro
*1
❑ Añada aditivos para combustible *2
(Cada 5.000 km o 6 meses)
CALENDARIO NORMAL DE MANTENIMIENTO (CONT.)
❈ Revisar : Inspeccionar y, si es necesario, ajustar, corregir,
limpiar o cambiar.
20.000 km (13.000 millas) o 12 meses
❑ Revise el filtro purificador del aire
❑ Revise el refrigerante del aire acondicionado/compresor
(si está equipado)
❑ Revise todo el sistema eléctrico
❑ Revise el estado de la batería
❑ Revise los conductos, las mangueras y las conexiones de
los frenos
❑ Revise el líquido de los frenos/del embrague
(si está equipado)
❑ Revise el pedal del freno/embrague
❑ Revise las pastillas y los discos del freno (si está equipado)
❑ Revise las correas de transmisión
*4
❑ Revise los árboles de la transmisión y las fundas
❑ Forros y tambores del freno (si está equipado)
❑ Revise el sistema de escape
❑ Revise las rótulas de la suspensión delantera
❑ Revise el filtro de combustible
*3
❑ Revise el filtro de aire del depósito de combustible
❑ Revise el freno de estacionamiento
❑ Revise la cremallera, las conexiones y las fundas de la
dirección
(Continúa)
UD(FL) Mexico 7.qxp 3/13/2015 10:52 AM Page 11
Page 390 of 472

Mantenimiento
12
7
CALENDARIO NORMAL DE MANTENIMIENTO (CONT.)
(Continúa)
❑ Revise los neumáticos (presión y desgaste de la banda de
rodadura)
❑ Revise la manguera de vacío
❑ Cambie el filtro de aire de control climático
(si está equipado)
❑ Cambie el aceite del motor y el filtro
*1
❑ Añada aditivos para combustible *2
(Cada 5.000 km o 6 meses)
❈ Revisar : Inspeccionar y, si es necesario, ajustar, corregir,
limpiar o cambiar.
30.000 km (19.500 millas) o 18 meses
❑ Revise el estado de la batería
❑ Revise los conductos, las mangueras y las conexiones de
los frenos
❑ Revise el líquido de los frenos/del embrague
(si está equipado)
❑ Revise las pastillas y los discos del freno (si está equipado)
❑ Forros y tambores del freno (si está equipado)
❑ Revise las rótulas de la suspensión delantera
❑ Revise la cremallera, las conexiones y las fundas de la
dirección
❑ Revise los neumáticos (presión y desgaste de la banda de
rodadura)
❑ Revise la manguera de vacío
❑ Cambie el filtro purificador de aire
❑ Cambie el filtro de aire de control climático
(si está equipado)
❑ Cambie el aceite del motor y el filtro
*1
❑ Añada aditivos para combustible *2
(Cada 5.000 km o 6 meses)
❈ Revisar : Inspeccionar y, si es necesario, ajustar, corregir,
limpiar o cambiar.
UD(FL) Mexico 7.qxp 3/13/2015 10:52 AM Page 12
