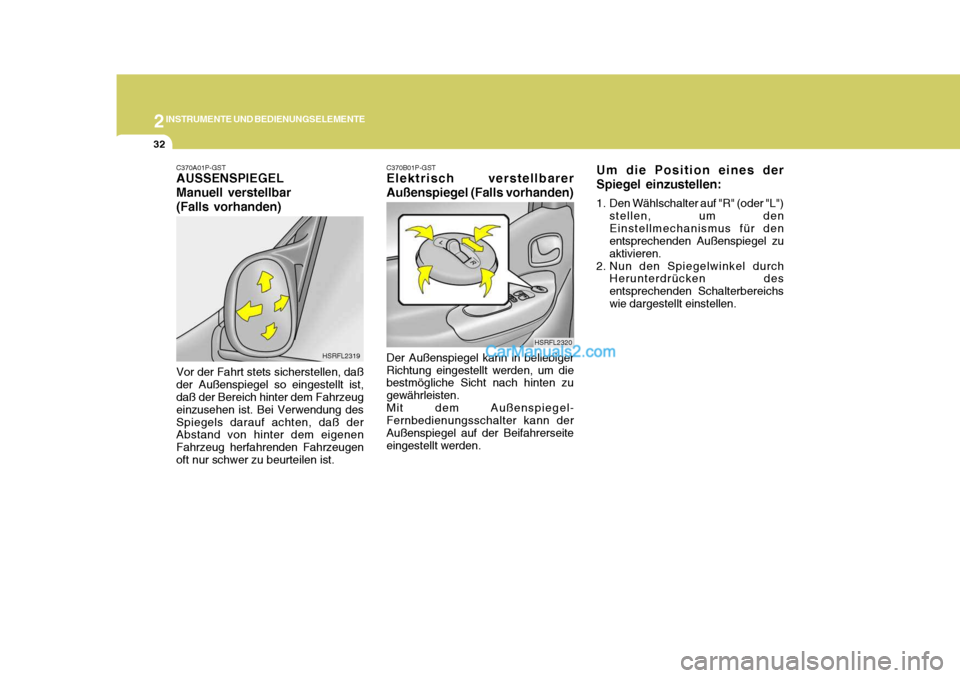

Page 101 of 261
2INSTRUMENTE UND BEDIENUNGSELEMENTE
32
Um die Position eines der Spiegel einzustellen:
1. Den Wählschalter auf "R" (oder "L")stellen, um den Einstellmechanismus für den entsprechenden Außenspiegel zu aktivieren.
2. Nun den Spiegelwinkel durch Herunterdrücken desentsprechenden Schalterbereichswie dargestellt einstellen.
C370A01P-GST AUSSENSPIEGEL Manuell verstellbar(Falls vorhanden) Vor der Fahrt stets sicherstellen, daß der Außenspiegel so eingestellt ist, daß der Bereich hinter dem Fahrzeug einzusehen ist. Bei Verwendung desSpiegels darauf achten, daß der Abstand von hinter dem eigenen Fahrzeug herfahrenden Fahrzeugenoft nur schwer zu beurteilen ist. C370B01P-GST Elektrisch verstellbarer Außenspiegel (Falls vorhanden) Der Außenspiegel kann in beliebiger Richtung eingestellt werden, um die bestmögliche Sicht nach hinten zu gewährleisten.Mit dem Außenspiegel- Fernbedienungsschalter kann der Außenspiegel auf der Beifahrerseiteeingestellt werden.
HSRFL2319
HSRFL2320

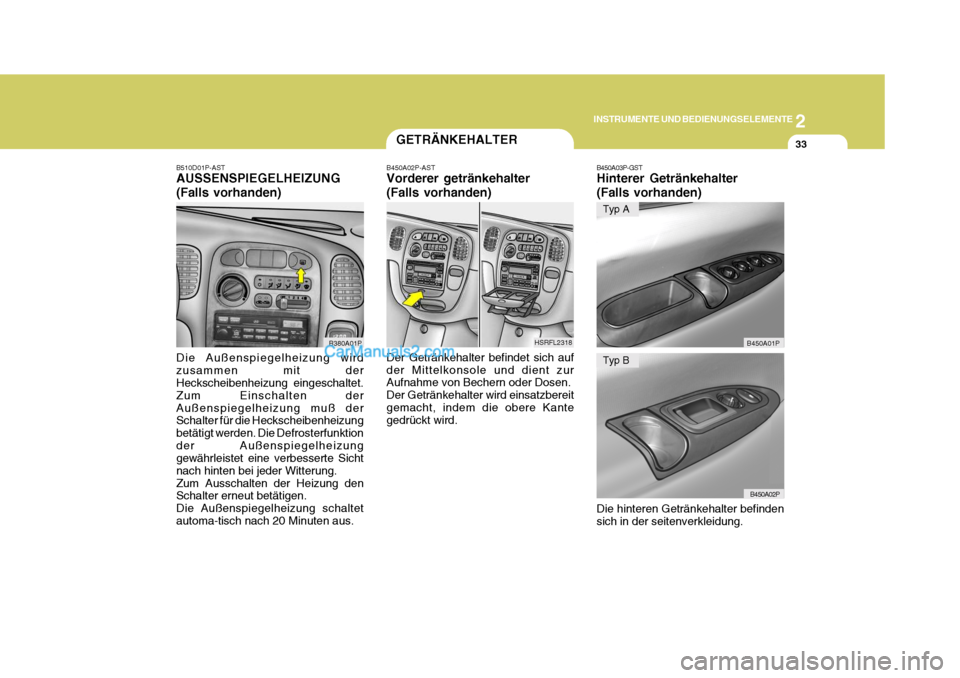

Page 102 of 261
2
INSTRUMENTE UND BEDIENUNGSELEMENTE
33GETRÄNKEHALTER
Der Getränkehalter befindet sich auf der Mittelkonsole und dient zur Aufnahme von Bechern oder Dosen. Der Getränkehalter wird einsatzbereitgemacht, indem die obere Kante gedrückt wird.
B450A02P-AST Vorderer getränkehalter (Falls vorhanden)
B510D01P-AST AUSSENSPIEGELHEIZUNG (Falls vorhanden) Die Außenspiegelheizung wird zusammen mit der Heckscheibenheizung eingeschaltet. Zum Einschalten derAußenspiegelheizung muß der Schalter für die Heckscheibenheizung betätigt werden. Die Defrosterfunktionder Außenspiegelheizung gewährleistet eine verbesserte Sicht nach hinten bei jeder Witterung.Zum Ausschalten der Heizung den Schalter erneut betätigen. Die Außenspiegelheizung schaltetautoma-tisch nach 20 Minuten aus.
B380A01P
HSRFL2318
B450A03P-GST Hinterer Getränkehalter (Falls vorhanden) Die hinteren Getränkehalter befinden sich in der seitenverkleidung.B450A01P
Typ A
B450A02P
Typ B
Page 103 of 261
2INSTRUMENTE UND BEDIENUNGSELEMENTE
34ASCHENBECHER
C420A02P-GST Aschenbecher hinten (Falls vorhanden)
Zur Benutzung den Aschenbecher herunterklappen. Zum Entleeren leicht auf das Halteblech drücken und denAschenbecher herausziehen. GS2025A
Typ A
!
HSRFL2317
VORSICHT:
Stellen Sie den Getränkehalter in die ursprüngliche Position, wenn er nicht benötigt wird. C410A01P-GST ASCHENBECHER VORN Den Aschenbecher zur Benutzung herausziehen. Zum Entleeren leicht auf das Halteblech drücken un denAschenbecher herausziehen.
!
WARNUNG:
o Vorsicht bei heißen Getränken im Getränkehalter. Heiße Getränke können die Fahrzeuginsassen schwer verletzen, wenn sie verschüttet werden. Verschüttete Flüssigkeiten können außerdemdie Innenverkleidung und elektrische Bauteile beschädigen.
o Stellen Sie keine anderen Gegenstände auf denGetränkehalter. Solche Objektekönnten herausgeschleudert werden, oder während einer Notbremsung oder einem Unfalldie Insassen des Fahrzeugs verletzen.

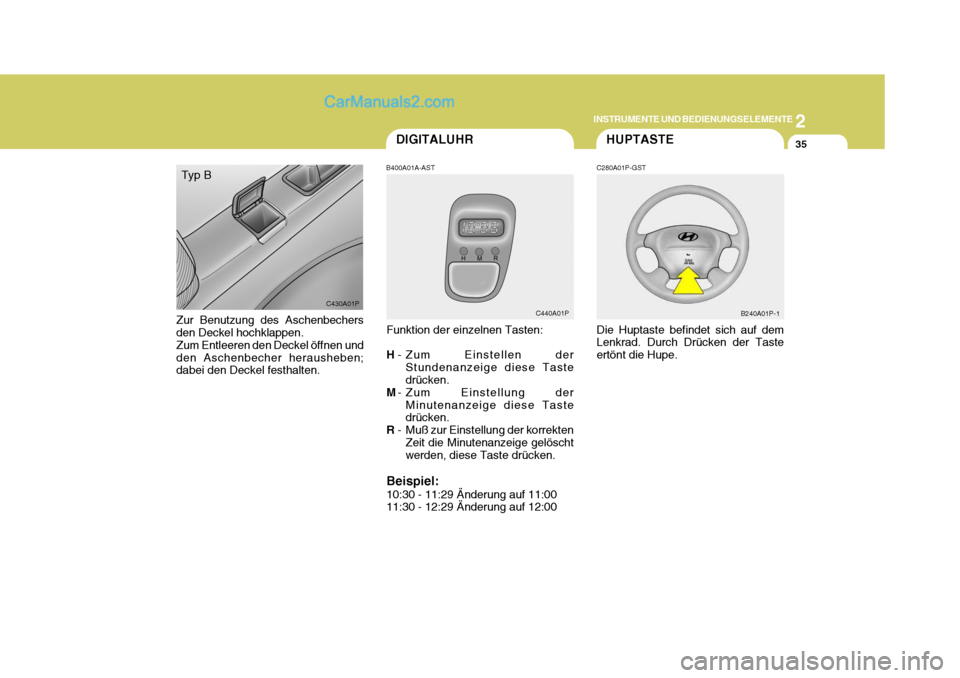

Page 104 of 261
2
INSTRUMENTE UND BEDIENUNGSELEMENTE
35DIGITALUHR
B400A01A-AST
Funktion der einzelnen Tasten: H - Zum Einstellen der
Stundenanzeige diese Taste drücken.
M - Zum Einstellung der
Minutenanzeige diese Tastedrücken.
R - Muß zur Einstellung der korrekten
Zeit die Minutenanzeige gelöschtwerden, diese Taste drücken.
Beispiel: 10:30 - 11:29 Änderung auf 11:00 11:30 - 12:29 Änderung auf 12:00 C440A01P
C430A01P
Typ B
Zur Benutzung des Aschenbechersden Deckel hochklappen. Zum Entleeren den Deckel öffnen undden Aschenbecher herausheben; dabei den Deckel festhalten.HUPTASTE
C280A01P-GST Die Huptaste befindet sich auf dem Lenkrad. Durch Drücken der Taste ertönt die Hupe. B240A01P-1

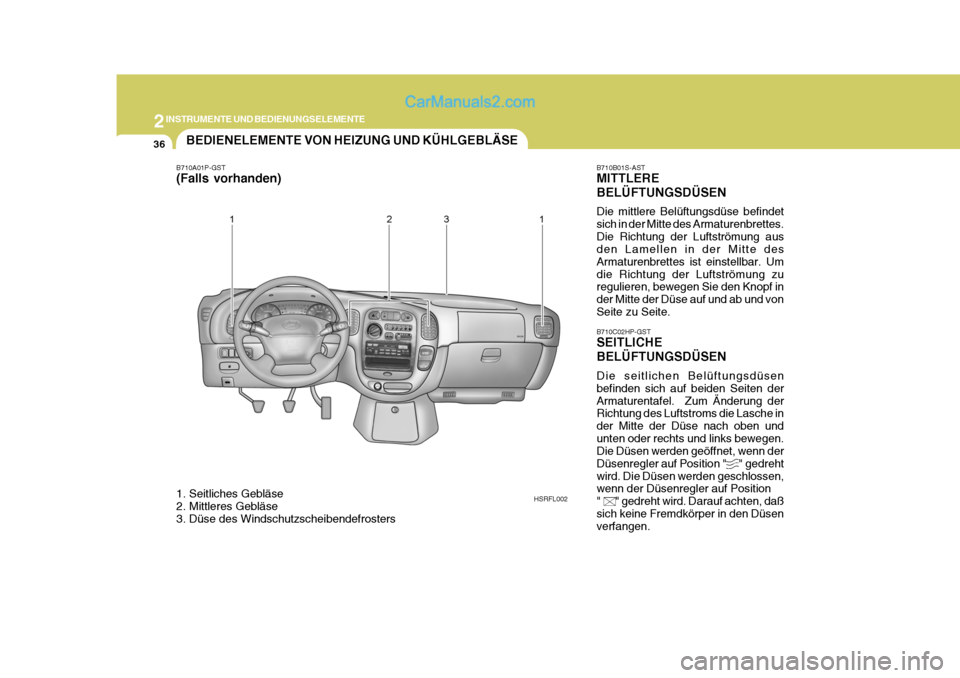

Page 105 of 261
2INSTRUMENTE UND BEDIENUNGSELEMENTE
36
HSRFL002 B710C02HP-GST SEITLICHE BELÜFTUNGSDÜSEN Die seitlichen Belüftungsdüsen befinden sich auf beiden Seiten derArmaturentafel. Zum Änderung der Richtung des Luftstroms die Lasche in der Mitte der Düse nach oben undunten oder rechts und links bewegen. Die Düsen werden geöffnet, wenn der Düsenregler auf Position " " gedrehtwird. Die Düsen werden geschlossen, wenn der Düsenregler auf Position " " gedreht wird. Darauf achten, daßsich keine Fremdkörper in den Düsen verfangen.
B710B01S-AST MITTLERE BELÜFTUNGSDÜSEN Die mittlere Belüftungsdüse befindet sich in der Mitte des Armaturenbrettes.Die Richtung der Luftströmung aus den Lamellen in der Mitte des Armaturenbrettes ist einstellbar. Umdie Richtung der Luftströmung zu regulieren, bewegen Sie den Knopf in der Mitte der Düse auf und ab und vonSeite zu Seite.
B710A01P-GST (Falls vorhanden)
1. Seitliches Gebläse
2. Mittleres Gebläse
3. Düse des Windschutzscheibendefrosters BEDIENELEMENTE VON HEIZUNG UND KÜHLGEBLÄSE

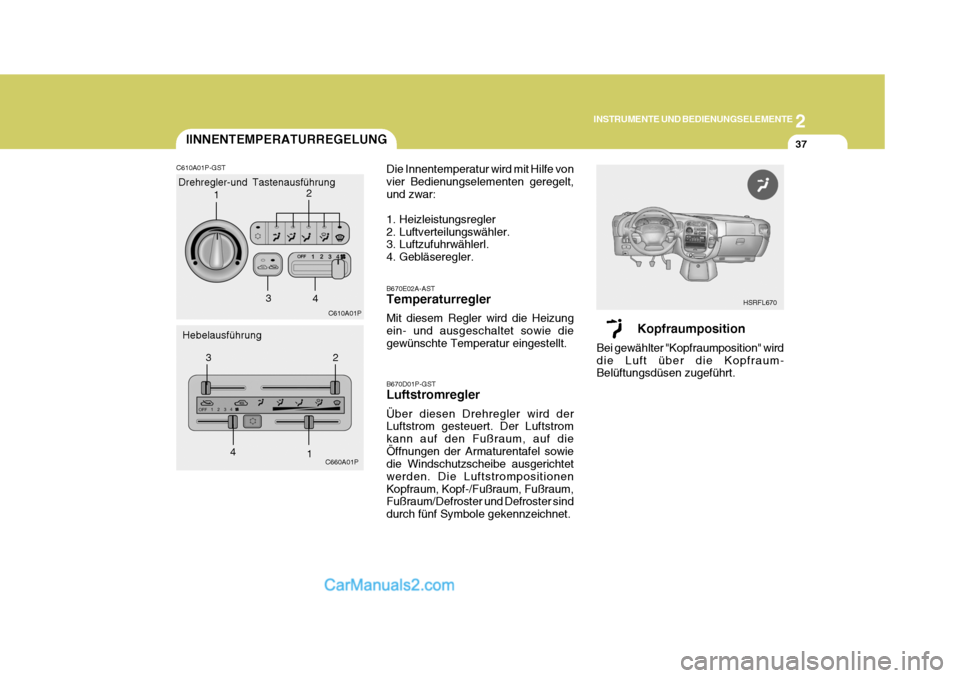

Page 106 of 261
2
INSTRUMENTE UND BEDIENUNGSELEMENTE
37
Kopfraumposition
Bei gewählter "Kopfraumposition" wird die Luft über die Kopfraum- Belüftungsdüsen zugeführt. HSRFL670
IINNENTEMPERATURREGELUNG
C610A01P-GST Drehregler-und Tastenausführung
Hebelausführung C610A01P
C660A01P B670D01P-GST Luftstromregler Über diesen Drehregler wird der Luftstrom gesteuert. Der Luftstrom kann auf den Fußraum, auf dieÖffnungen der Armaturentafel sowie die Windschutzscheibe ausgerichtet werden. Die LuftstrompositionenKopfraum, Kopf-/Fußraum, Fußraum, Fußraum/Defroster und Defroster sind durch fünf Symbole gekennzeichnet.
B670E02A-AST Temperaturregler Mit diesem Regler wird die Heizung ein- und ausgeschaltet sowie diegewünschte Temperatur eingestellt.
Die Innentemperatur wird mit Hilfe vonvier Bedienungselementen geregelt,und zwar:
1. Heizleistungsregler
2. Luftverteilungswähler.
3. Luftzufuhrwählerl.
4. Gebläseregler.
1
2
3 4
12
3
4

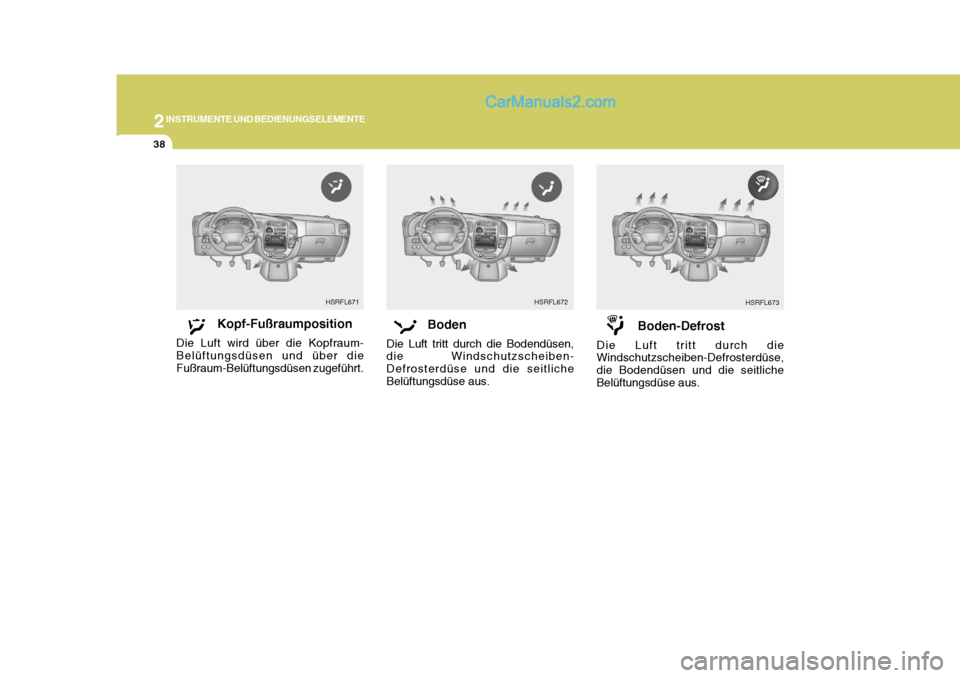

Page 107 of 261
2INSTRUMENTE UND BEDIENUNGSELEMENTE
38
HSRFL672
Kopf-Fußraumposition
Die Luft wird über die Kopfraum- Belüftungsdüsen und über dieFußraum-Belüftungsdüsen zugeführt. Boden
Die Luft tritt durch die Bodendüsen, die Windschutzscheiben- Defrosterdüse und die seitlicheBelüftungsdüse aus.HSRFL671
Boden-Defrost
Die Luft tritt durch die Windschutzscheiben-Defrosterdüse, die Bodendüsen und die seitlicheBelüftungsdüse aus.HSRFL673

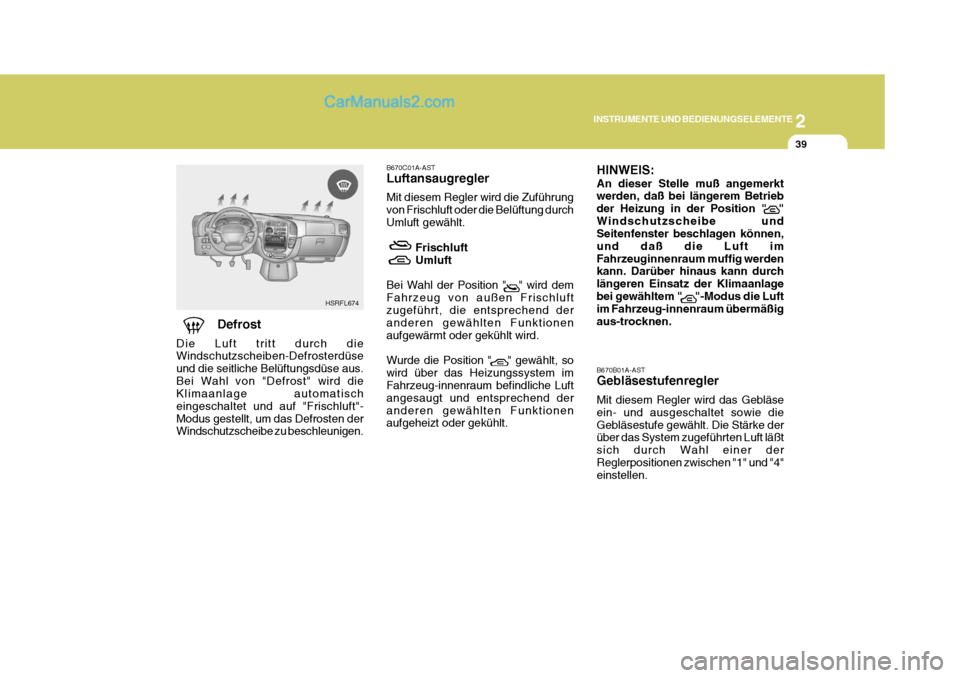

Page 108 of 261
2
INSTRUMENTE UND BEDIENUNGSELEMENTE
39
B670B01A-AST Gebläsestufenregler Mit diesem Regler wird das Gebläse ein- und ausgeschaltet sowie dieGebläsestufe gewählt. Die Stärke der über das System zugeführten Luft läßt sich durch Wahl einer derReglerpositionen zwischen "1" und "4" einstellen.
Defrost
Die Luft tritt durch dieWindschutzscheiben-Defrosterdüse und die seitliche Belüftungsdüse aus.Bei Wahl von "Defrost" wird die Klimaanlage automatisch eingeschaltet und auf "Frischluft"-Modus gestellt, um das Defrosten der Windschutzscheibe zu beschleunigen. HSRFL674
B670C01A-AST Luftansaugregler Mit diesem Regler wird die Zuführung von Frischluft oder die Belüftung durchUmluft gewählt.
FrischluftUmluft
Bei Wahl der Position " " wird demFahrzeug von außen Frischluft zugeführt, die entsprechend der anderen gewählten Funktionenaufgewärmt oder gekühlt wird. Wurde die Position " " gewählt, so wird über das Heizungssystem im Fahrzeug-innenraum befindliche Luft angesaugt und entsprechend deranderen gewählten Funktionen aufgeheizt oder gekühlt.HINWEIS: An dieser Stelle muß angemerkt werden, daß bei längerem Betrieb der Heizung in der Position " "Windschutzscheibe und Seitenfenster beschlagen können, und daß die Luft imFahrzeuginnenraum muffig werden kann. Darüber hinaus kann durch längeren Einsatz der Klimaanlagebei gewähltem " "-Modus die Luft im Fahrzeug-innenraum übermäßig aus-trocknen.
Page 109 of 261
2INSTRUMENTE UND BEDIENUNGSELEMENTE
40BELÜFTUNGBEHEIZEN IN FUSS- UND KOPFHÖHEBEDIENUNGSELEMENTE DER HEIZUNG
C620A01P-GST Für normale Erwärmung den Luftzufuhrwähler auf "Frischluft" undden Luftverteilungswähler auf "Fußhöhe" stellen. Für schnelle Erwärmung denLuftzufuhrwärmer auf eine Zwischenposition zwischen "Frischluft" und "Innenluftumwälzung" stellen.Die schnellste Erwärmung ergibt sich durch Stellen des Reglers auf "Innenluftumwälzung".Wenn die Scheiben beschlagen, den Luftverteilungswähler auf "Entfrosten" und den Luftzufuhrwähler auf"Frischluft" stellen. Für maximale Erwärmung den Heizleistungsregler ganz nach rechtsschieben. C630A01P-GST Ihr Hyundai bietet Ihnen die Möglichkeit der getrennten Beheizung in Fuß- und Kopfhöhe. Dadurch ist es möglich, gleichzeitig kühlere Luft aus denArmaturentafeldüsen und wärmere aus den Bodendüsen ausströmen zu lassen. Dazu wie folgt vorgehen:
o Den Luftzufuhrwähler auf "Frischluft"
stellen
o Den Luftverteilungswähler auf das Symbol mit Pfeilen in Fuß- und Kopfhöhe stellen
o Den Heizleistungsregler in die Mitte zwischen "Kalt" und "Warm" stellen. C640A01P-GST Eine gute Belüftung ergibt sich wie folgt:
o Den Luftzufuhrwähler auf "Frischluft"
stellen.
o Um die gesamte Luft auf die
Armaturentafel-Ausströmdüsen zu lenken, den Luftverteilungswähler auf "Zufuhr in Kopfhöhe" stellen.
o Den Gebläseregler auf die gewünschte Gebläsestärke stellen.
o Den Heizleistungsregler auf die Mitte
zwischen "Kalt" und "Warm" stellen.

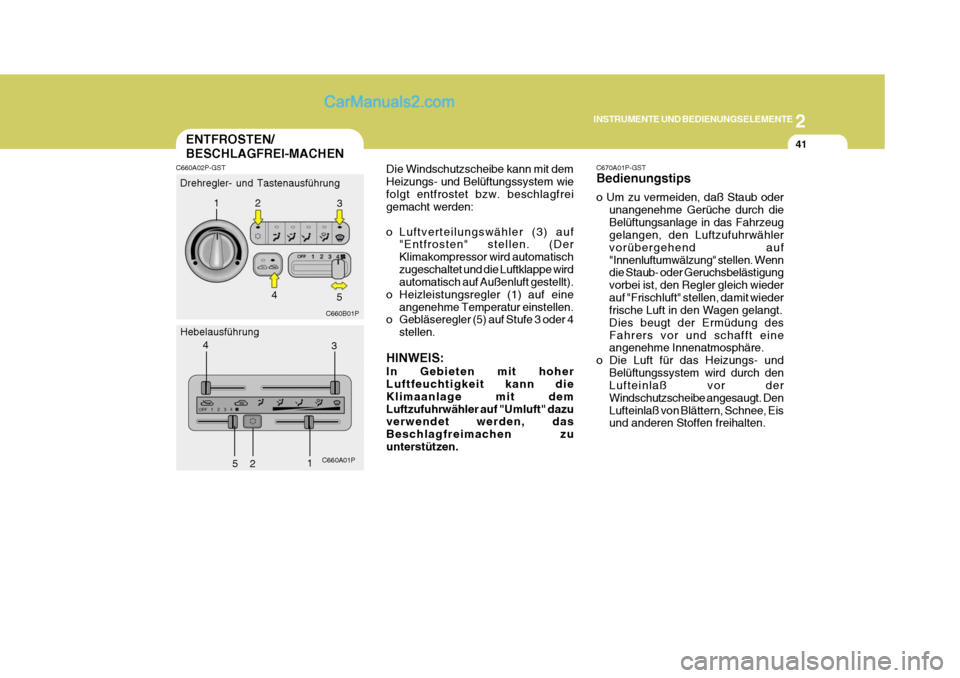

Page 110 of 261
2
INSTRUMENTE UND BEDIENUNGSELEMENTE
41
Die Windschutzscheibe kann mit dem Heizungs- und Belüftungssystem wiefolgt entfrostet bzw. beschlagfrei gemacht werden:
o Luftverteilungswähler (3) auf
"Entfrosten" stellen. (Der Klimakompressor wird automatischzugeschaltet und die Luftklappe wird automatisch auf Außenluft gestellt).
o Heizleistungsregler (1) auf eine angenehme Temperatur einstellen.
o Gebläseregler (5) auf Stufe 3 oder 4
stellen.
HINWEIS: In Gebieten mit hoher Luftfeuchtigkeit kann die Klimaanlage mit demLuftzufuhrwähler auf "Umluft" dazu verwendet werden, das Beschlagfreimachen zuunterstützen. C670A01P-GST Bedienungstips o Um zu vermeiden, daß Staub oder
unangenehme Gerüche durch die Belüftungsanlage in das Fahrzeug gelangen, den Luftzufuhrwähler vorübergehend auf"Innenluftumwälzung" stellen. Wenn die Staub- oder Geruchsbelästigung vorbei ist, den Regler gleich wiederauf "Frischluft" stellen, damit wieder frische Luft in den Wagen gelangt. Dies beugt der Ermüdung desFahrers vor und schafft eine angenehme Innenatmosphäre.
o Die Luft für das Heizungs- und Belüftungssystem wird durch denLufteinlaß vor der Windschutzscheibe angesaugt. DenLufteinlaß von Blättern, Schnee, Eis und anderen Stoffen freihalten.
ENTFROSTEN/ BESCHLAGFREI-MACHEN
C660A02P-GST
C660B01P
C660A01P
Drehregler- und Tastenausführung
Hebelausführung 1
23
4
5
12
3
4 5
