Hyundai H350 2016 Instrukcja Obsługi (in Polish)

3-97

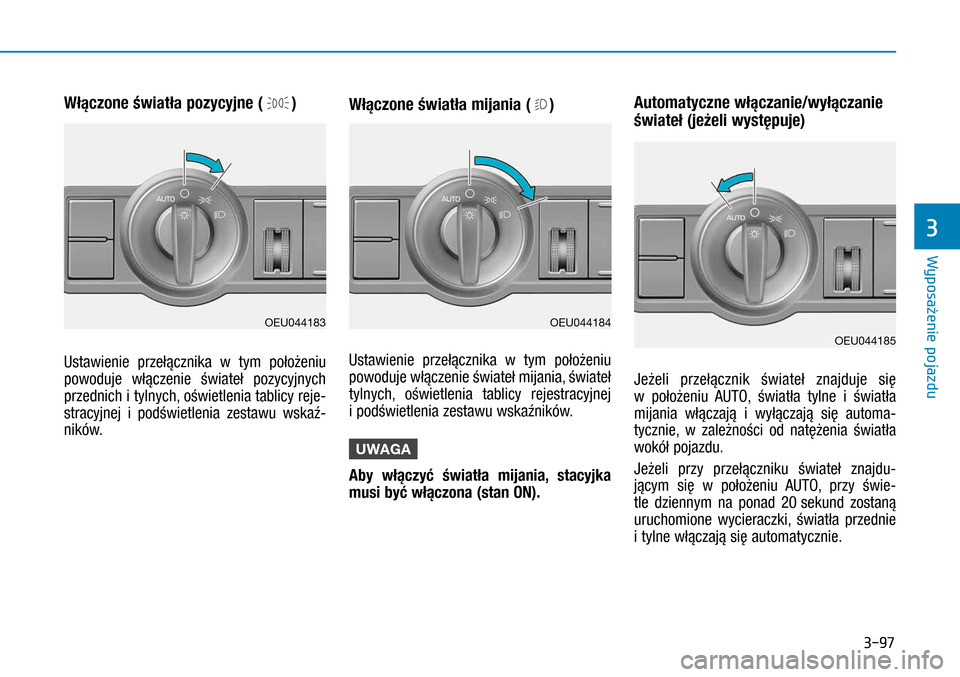

Włączone światła pozycyjne ()
Ustawienie przełącznika w  tym położeniu
powoduje włączenie świateł pozycyjnych
przednich i tylnych, oświetlenia tablicy reje-
stracyjnej i  podświetlenia zestawu wskaź-
ników.
Włączone światła mijania ()
Ustawienie przełącznika w  tym położeniu
powoduje włączenie świateł mijania, świateł
tylnych, oświetlenia tablicy rejestracyjnej
i podświetlenia zestawu wskaźników.
UWAGA
Aby włączyć światła mijania, stacyjka
musi być włączona (stan ON).
Automatyczne włączanie/wyłączanie
świateł (jeżeli występuje)
Jeżeli przełącznik świateł znajduje się
w  położeniu AUTO, światła tylne i  światła
mijania włączają i  wyłączają się automa-
tycznie, w  zależności od natężenia światła
wokół pojazdu.
Jeżeli przy przełączniku świateł znajdu-
jącym się w  położeniu AUTO, przy świe-
tle dziennym na ponad 20 sekund zostanÄ…
uruchomione wycieraczki, światła przednie
i tylne włączają się automatycznie.
OEU044183
OEU044185
OEU044184
Wyposaęenie pojazdu
3

3-98

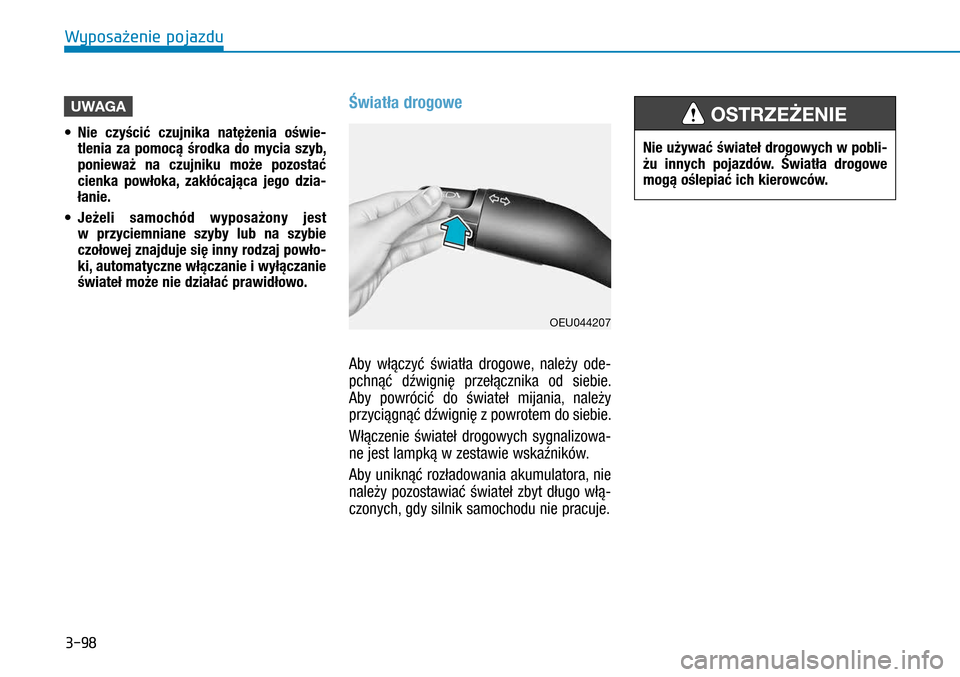

UWAGA
• Nie czyścić czujnika natężenia oświe-tlenia za pomocą środka do mycia szyb, ponieważ na czujniku może pozostać cienka powłoka, zakłócająca jego dzia-łanie.
• Jeżeli samochód wyposażony jest w  przyciemniane szyby lub na szybie czołowej znajduje się inny rodzaj powło-ki, automatyczne włączanie i wyłączanie świateł może nie działać prawidłowo.
Światła drogowe
Aby włączyć światła drogowe, należy ode-
pchnąć dźwignię przełącznika od siebie.
Aby powrócić do świateł mijania, należy
przyciągnąć dźwignię z powrotem do siebie.
Włączenie świateł drogowych sygnalizowa-
ne jest lampką w zestawie wskaźników.
Aby uniknąć rozładowania akumulatora, nie
należy pozostawiać świateł zbyt długo włą-
czonych, gdy silnik samochodu nie pracuje.
OEU044207
Nie używać świateł drogowych w pobli-żu innych pojazdów. Światła drogowe mogą oślepiać ich kierowców.
OSTRZEŻENIE
Wyposaęenie pojazdu

3-99

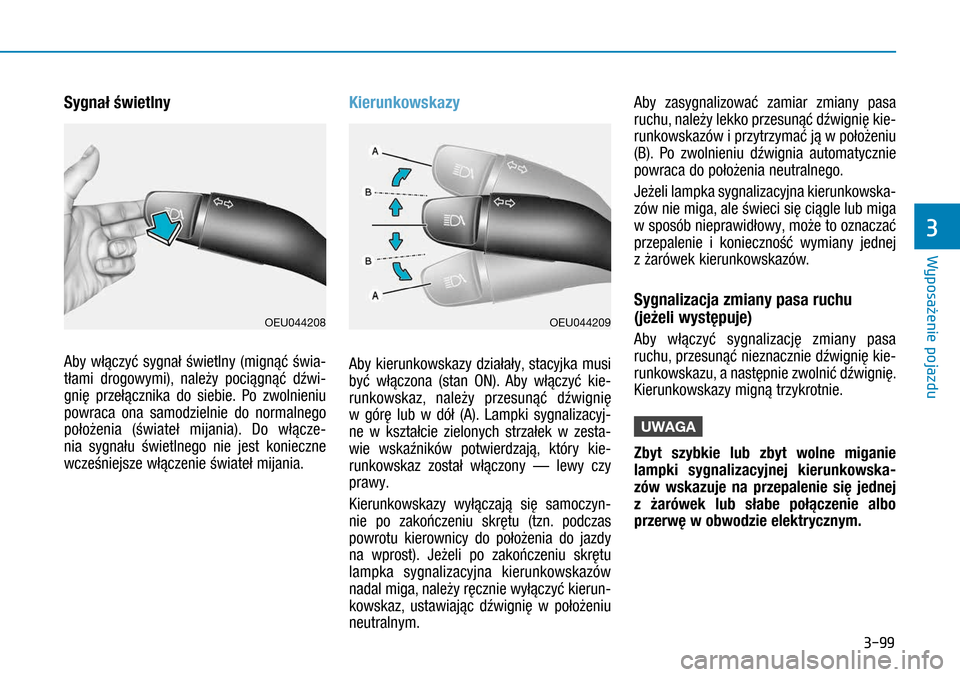

Sygnał świetlny
Aby włączyć sygnał świetlny (mignąć świa-
tłami drogowymi), należy pociągnąć dźwi-
gnię przełącznika do siebie. Po zwolnieniu
powraca ona samodzielnie do normalnego
położenia (świateł mijania). Do włącze-
nia sygnału świetlnego nie jest konieczne
wcześniejsze włączenie świateł mijania.
Kierunkowskazy
Aby kierunkowskazy działały, stacyjka musi
być włączona (stan ON). Aby włączyć kie-
runkowskaz, należy przesunąć dźwignię
w  górę lub w  dół (A). Lampki sygnalizacyj-
ne w  kształcie zielonych strzałek w  zesta-
wie wskaźników potwierdzają, który kie-
runkowskaz został włączony — lewy czy
prawy.
Kierunkowskazy wyłączają się samoczyn-
nie po zakończeniu skrętu (tzn. podczas
powrotu kierownicy do położenia do jazdy
na wprost). Jeżeli po zakończeniu skrętu
lampka sygnalizacyjna kierunkowskazów
nadal miga, należy ręcznie wyłączyć kierun-
kowskaz, ustawiając dźwignię w  położeniu
neutralnym.
Aby zasygnalizować zamiar zmiany pasa
ruchu, należy lekko przesunąć dźwignię kie-
runkowskazów i przytrzymać ją w położeniu
(B). Po zwolnieniu dźwignia automatycznie
powraca do położenia neutralnego.
Jeżeli lampka sygnalizacyjna kierunkowska-
zów nie miga, ale świeci się ciągle lub miga
w sposób nieprawidłowy, może to oznaczać
przepalenie i  konieczność wymiany jednej
z żarówek kierunkowskazów.
Sygnalizacja zmiany pasa ruchu
(jeżeli występuje)
Aby włączyć sygnalizację zmiany pasa
ruchu, przesunąć nieznacznie dźwignię kie-
runkowskazu, a następnie zwolnić dźwignię.
Kierunkowskazy mignÄ… trzykrotnie.
UWAGA
Zbyt szybkie lub  zbyt wolne miganie
lampki sygnalizacyjnej kierunkowska-
zów wskazuje na przepalenie się jednej
z  żarówek lub słabe połączenie albo
przerwę w obwodzie elektrycznym.
OEU044209OEU044208
Wyposaęenie pojazdu
3

3-100

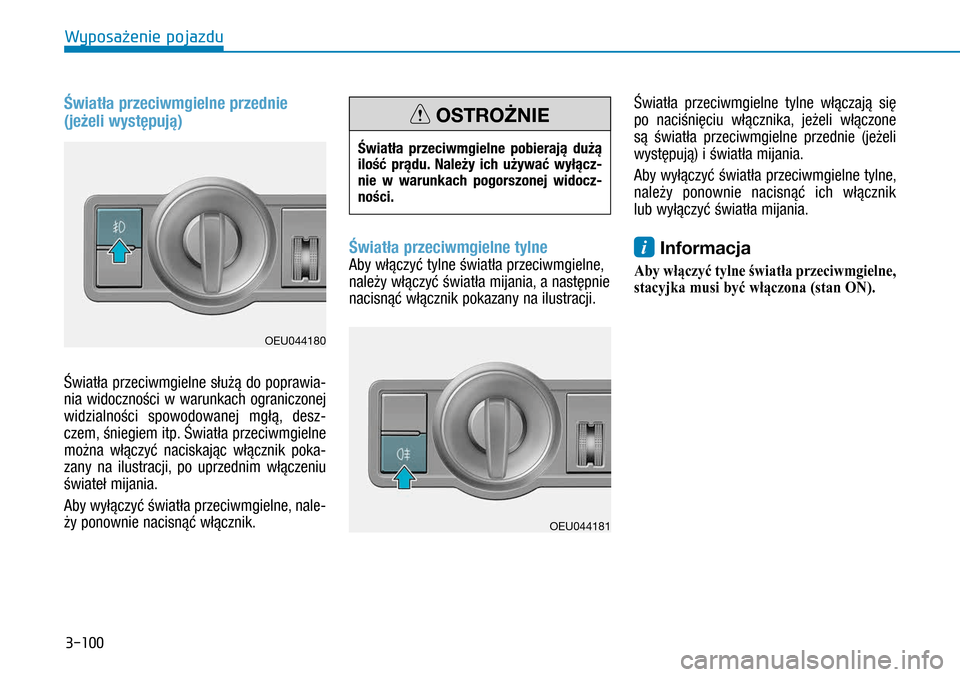

Światła przeciwmgielne przednie
(jeżeli występują)
Światła przeciwmgielne służą do poprawia-
nia widoczności w  warunkach ograniczonej
widzialności spowodowanej mgłą, desz-
czem, śniegiem itp. Światła przeciwmgielne
można włączyć naciskając włącznik poka-
zany na ilustracji, po uprzednim włączeniu
świateł mijania.
Aby wyłączyć światła przeciwmgielne, nale-
ży ponownie nacisnąć włącznik.
Światła przeciwmgielne tylne
Aby włączyć tylne światła przeciwmgielne,
należy włączyć światła mijania, a następnie
nacisnąć włącznik pokazany na ilustracji.
Światła przeciwmgielne tylne włączają się
po naciśnięciu włącznika, jeżeli włączone
są światła przeciwmgielne przednie (jeżeli
występują) i światła mijania.
Aby wyłączyć światła przeciwmgielne tylne,
należy ponownie nacisnąć ich włącznik
lub wyłączyć światła mijania.
i Informacja
Aby włączyć tylne światła przeciwmgielne,
stacyjka musi być włączona (stan ON).
Światła przeciwmgielne pobierają dużą ilość prądu. Należy ich używać wyłącz-nie w  warunkach pogorszonej widocz-ności.
OSTROŻNIE
OEU044181
OEU044180
Wyposaęenie pojazdu

3-101

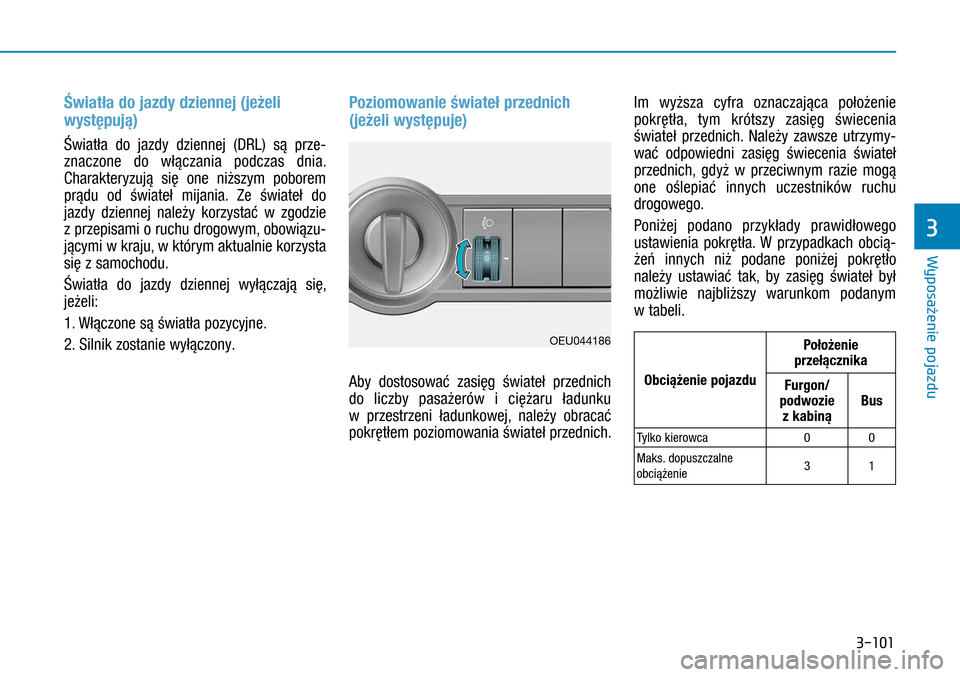

Światła do jazdy dziennej (jeżeli
występują)
Światła do jazdy dziennej (DRL) są prze-
znaczone do włączania podczas dnia.
Charakteryzują się one niższym poborem
prądu od świateł mijania. Ze świateł do
jazdy dziennej należy korzystać w  zgodzie
z przepisami o ruchu drogowym, obowiązu-
jącymi w kraju, w którym aktualnie korzysta
się z samochodu.
Światła do jazdy dziennej wyłączają się,
jeżeli:
1. Włączone są światła pozycyjne.
2. Silnik zostanie wyłączony.
Poziomowanie świateł przednich
(jeżeli występuje)
Aby dostosować zasięg świateł przednich
do liczby pasażerów i  ciężaru ładunku
w  przestrzeni ładunkowej, należy obracać
pokrętłem poziomowania świateł przednich.
Im wyższa cyfra oznaczająca położenie
pokrętła, tym krótszy zasięg świecenia
świateł przednich. Należy zawsze utrzymy-
wać odpowiedni zasięg świecenia świateł
przednich, gdyż w  przeciwnym razie mogą
one oślepiać innych uczestników ruchu
drogowego.
Poniżej podano przykłady prawidłowego
ustawienia pokrętła. W  przypadkach obcią-
żeń innych niż podane poniżej pokrętło
należy ustawiać tak, by zasięg świateł był
możliwie najbliższy warunkom podanym
w tabeli.
OEU044186
Obciążenie pojazdu
Położenie przełącznika
Furgon/podwozie z kabinąBus
Tylko kierowca00
Maks. dopuszczalne obciążenie31
Wyposaęenie pojazdu
3

3-102

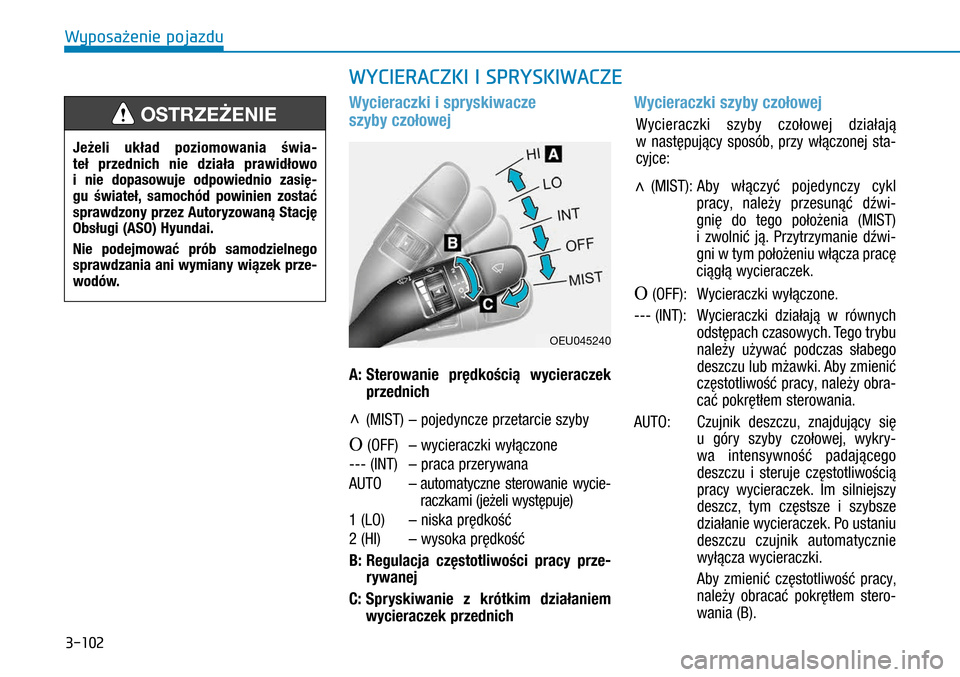

Wycieraczki i spryskiwacze
szyby czołowej
A:
Sterowanie prędkością wycieraczek
przednich
∧ (MIST) – pojedyncze przetarcie szyby
O (OFF) – wycieraczki wyłączone
--- (INT) – praca przerywana
AUTO –
automatyczne sterowanie wycie-
raczkami (jeżeli występuje)
1 (LO) – niska prędkość
2 (HI) – wysoka prędkość
B:
Regulacja częstotliwości pracy prze-
rywanej
C:
Spryskiwanie z  krótkim działaniem
wycieraczek przednich
Wycieraczki szyby czołowej
Wycieraczki szyby czołowej działają
w  następujący sposób, przy włączonej sta-
cyjce:
∧ (MIST): Aby włączyć pojedynczy cykl
pracy, należy przesunąć dźwi-
gnię do tego położenia (MIST)
i  zwolnić ją. Przytrzymanie dźwi-
gni w tym położeniu włącza pracę
ciągłą wycieraczek.
O (OFF): Wycieraczki wyłączone.
--- (INT): Wycieraczki działają w  równych
odstępach czasowych. Tego trybu
należy używać podczas słabego
deszczu lub mżawki. Aby zmienić
częstotliwość pracy, należy obra-
cać pokrętłem sterowania.
AUTO: Czujnik deszczu, znajdujÄ…cy siÄ™
u  góry szyby czołowej, wykry-
wa intensywność padającego
deszczu i  steruje częstotliwością
pracy wycieraczek. Im silniejszy
deszcz, tym częstsze i  szybsze
działanie wycieraczek. Po ustaniu
deszczu czujnik automatycznie
wyłącza wycieraczki.
Aby zmienić częstotliwość pracy,
należy obracać pokrętłem stero-
wania (B).
Jeżeli układ poziomowania świa-teł przednich nie działa prawidłowo i  nie dopasowuje odpowiednio zasię-gu świateł, samochód powinien zostać sprawdzony przez Autoryzowaną Stację Obsługi (ASO) Hyundai.
Nie podejmować prób samodzielnego
sprawdzania ani wymiany wiązek prze-wodów.
OSTRZEŻENIE
WYCIERACZKI I SPRYSKIWACZE
OEU045240
Wyposaęenie pojazdu

3-103

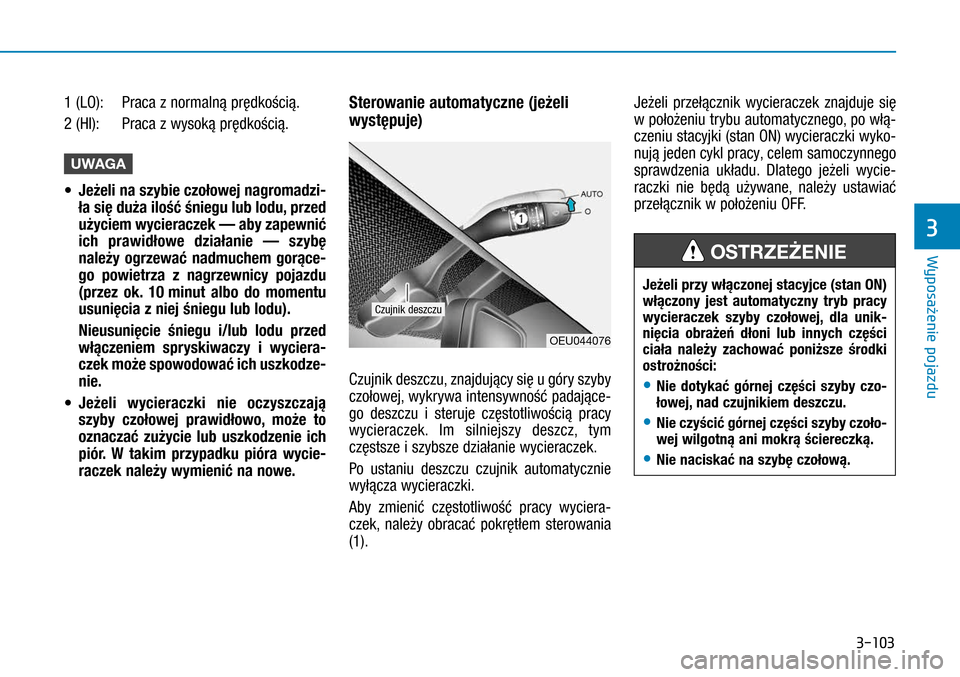

1 (LO): Praca z normalną prędkością.
2 (HI): Praca z wysoką prędkością.
UWAGA
• Jeżeli na szybie czołowej nagromadzi-
ła się duża ilość śniegu lub lodu, przed
użyciem wycieraczek — aby zapewnić
ich prawidłowe działanie — szybę
należy ogrzewać nadmuchem gorące-
go powietrza z  nagrzewnicy pojazdu
(przez ok. 10 minut albo do momentu
usunięcia z niej śniegu lub lodu).
Nieusunięcie śniegu i/lub lodu przed
włączeniem spryskiwaczy i  wyciera-
czek może spowodować ich uszkodze-
nie.
• Jeżeli wycieraczki nie oczyszczają
szyby czołowej prawidłowo, może to
oznaczać zużycie lub uszkodzenie ich
piór. W  takim przypadku pióra wycie-
raczek należy wymienić na nowe.
Sterowanie automatyczne (jeżeli
występuje)
Czujnik deszczu, znajdujący się u góry szyby
czołowej, wykrywa intensywność padające-
go deszczu i  steruje częstotliwością pracy
wycieraczek. Im silniejszy deszcz, tym
częstsze i szybsze działanie wycieraczek.
Po ustaniu deszczu czujnik automatycznie
wyłącza wycieraczki.
Aby zmienić częstotliwość pracy wyciera-
czek, należy obracać pokrętłem sterowania
(1).
Jeżeli przełącznik wycieraczek znajduje się
w położeniu trybu automatycznego, po włą-
czeniu stacyjki (stan ON) wycieraczki wyko-
nujÄ… jeden cykl pracy, celem samoczynnego
sprawdzenia układu. Dlatego jeżeli wycie-
raczki nie będą używane, należy ustawiać
przełącznik w położeniu OFF.
Jeżeli przy włączonej stacyjce (stan ON) włączony jest automatyczny tryb pracy wycieraczek szyby czołowej, dla unik-nięcia obrażeń dłoni lub  innych części ciała należy zachować poniższe środki ostrożności:
• Nie dotykać górnej części szyby czo-łowej, nad czujnikiem deszczu.
• Nie czyścić górnej części szyby czoło-wej wilgotną ani mokrą ściereczką.
• Nie naciskać na szybę czołową.
OSTRZEŻENIE
OEU044076
Czujnik deszczu
Wyposaęenie pojazdu
3

3-104

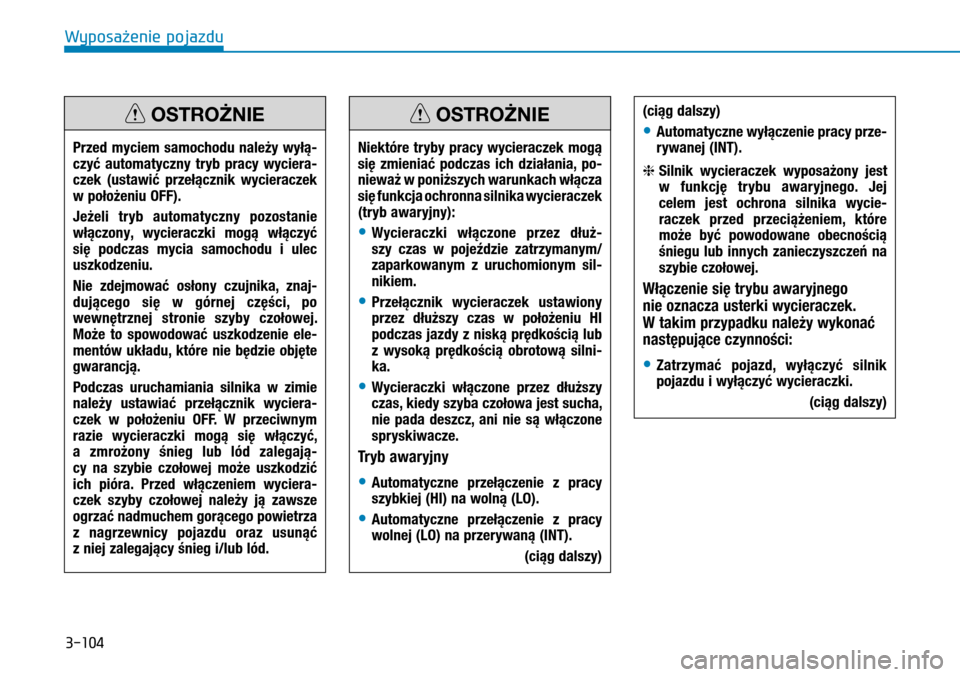

Przed myciem samochodu należy wyłą-czyć automatyczny tryb pracy wyciera-czek (ustawić przełącznik wycieraczek w położeniu OFF).
Jeżeli tryb automatyczny pozostanie włączony, wycieraczki mogą włączyć się podczas mycia samochodu i  ulec
uszkodzeniu.
Nie zdejmować osłony czujnika, znaj-dującego się w  górnej części, po wewnętrznej stronie szyby czołowej. Może to spowodować uszkodzenie ele-mentów układu, które nie będzie objęte gwarancją.
Podczas uruchamiania silnika w  zimie należy ustawiać przełącznik wyciera-czek w  położeniu OFF. W  przeciwnym razie wycieraczki mogą się włączyć, a  zmrożony śnieg lub lód zalegają-cy na szybie czołowej może uszkodzić ich pióra. Przed włączeniem wyciera-czek szyby czołowej należy ją zawsze ogrzać nadmuchem gorącego powietrza z  nagrzewnicy pojazdu oraz usunąć z niej zalegający śnieg i/lub lód.
OSTROŻNIE(ciąg dalszy)
• Automatyczne wyłączenie pracy prze-rywanej (INT).
h
Silnik wycieraczek wyposażony jest w  funkcję trybu awaryjnego. Jej celem jest ochrona silnika wycie-raczek przed przeciążeniem, które może być powodowane obecnością śniegu lub innych zanieczyszczeń na
szybie czołowej.
WÅ‚Ä…czenie siÄ™ trybu awaryjnego
nie oznacza usterki wycieraczek.
W takim przypadku należy wykonać
następujące czynności:
• Zatrzymać pojazd, wyłączyć silnik pojazdu i wyłączyć wycieraczki.
(ciÄ…g dalszy)
Niektóre tryby pracy wycieraczek mogą się zmieniać podczas ich działania, po-nieważ w poniższych warunkach włącza się funkcja ochronna silnika wycieraczek (tryb awaryjny):
• Wycieraczki włączone przez dłuż-szy czas w  pojeździe zatrzymanym/
zaparkowanym z  uruchomionym sil-nikiem.
• Przełącznik wycieraczek ustawiony przez dłuższy czas w  położeniu HI podczas jazdy z niską prędkością lub z  wysoką prędkością obrotową silni-ka.
• Wycieraczki włączone przez dłuższy czas, kiedy szyba czołowa jest sucha, nie pada deszcz, ani nie są włączone spryskiwacze.
Tryb awaryjny
• Automatyczne przełączenie z  pracy szybkiej (HI) na wolną (LO).
• Automatyczne przełączenie z  pracy wolnej (LO) na przerywaną (INT).
(ciÄ…g dalszy)
OSTROŻNIE
Wyposaęenie pojazdu

3-105

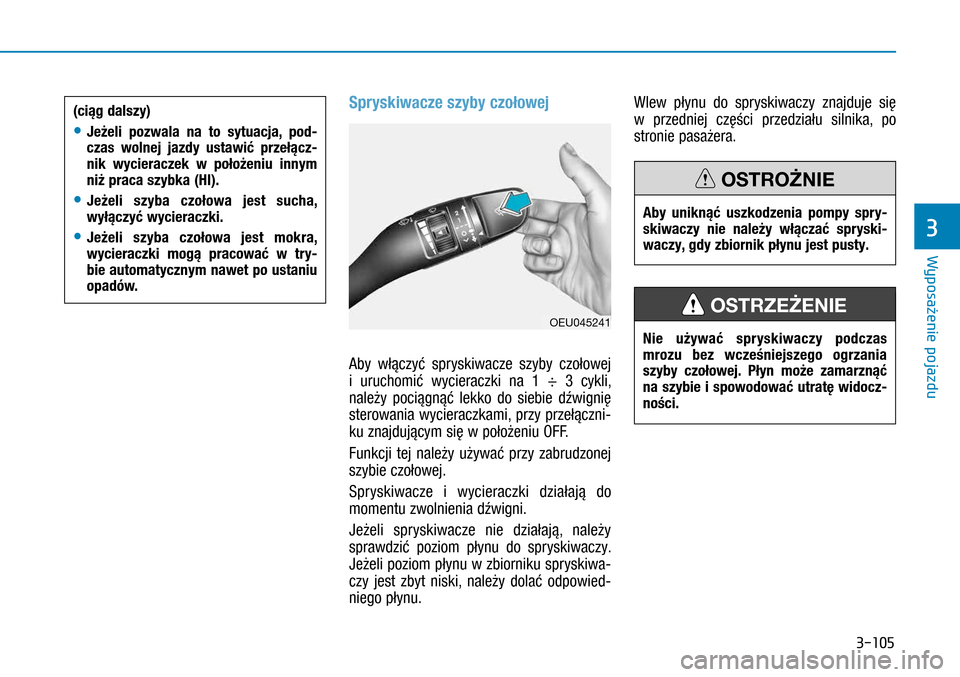

Spryskiwacze szyby czołowej
Aby włączyć spryskiwacze szyby czołowej
i  uruchomić wycieraczki na 1 ÷ 3 cykli,
należy pociągnąć lekko do siebie dźwignię
sterowania wycieraczkami, przy przełączni-
ku znajdującym się w położeniu OFF.
Funkcji tej należy używać przy zabrudzonej
szybie czołowej.
Spryskiwacze i  wycieraczki działają do
momentu zwolnienia dźwigni.
Jeżeli spryskiwacze nie działają, należy
sprawdzić poziom płynu do spryskiwaczy.
Jeżeli poziom płynu w zbiorniku spryskiwa-
czy jest zbyt niski, należy dolać odpowied-
niego płynu.
Wlew płynu do spryskiwaczy znajduje się
w  przedniej części przedziału silnika, po
stronie pasażera.
(ciÄ…g dalszy)
• Jeżeli pozwala na to sytuacja, pod-czas wolnej jazdy ustawić przełącz-nik wycieraczek w  położeniu innym niż praca szybka (HI).
• Jeżeli szyba czołowa jest sucha, wyłączyć wycieraczki.
• Jeżeli szyba czołowa jest mokra, wycieraczki mogą pracować w  try-
bie automatycznym nawet po ustaniu opadów.
Aby uniknąć uszkodzenia pompy spry-skiwaczy nie należy włączać spryski-waczy, gdy zbiornik płynu jest pusty.
OSTROŻNIE
Nie używać spryskiwaczy podczas mrozu bez wcześniejszego ogrzania szyby czołowej. Płyn może zamarznąć na szybie i spowodować utratę widocz-ności.
OSTRZEŻENIE OEU045241
Wyposaęenie pojazdu
3

3-106

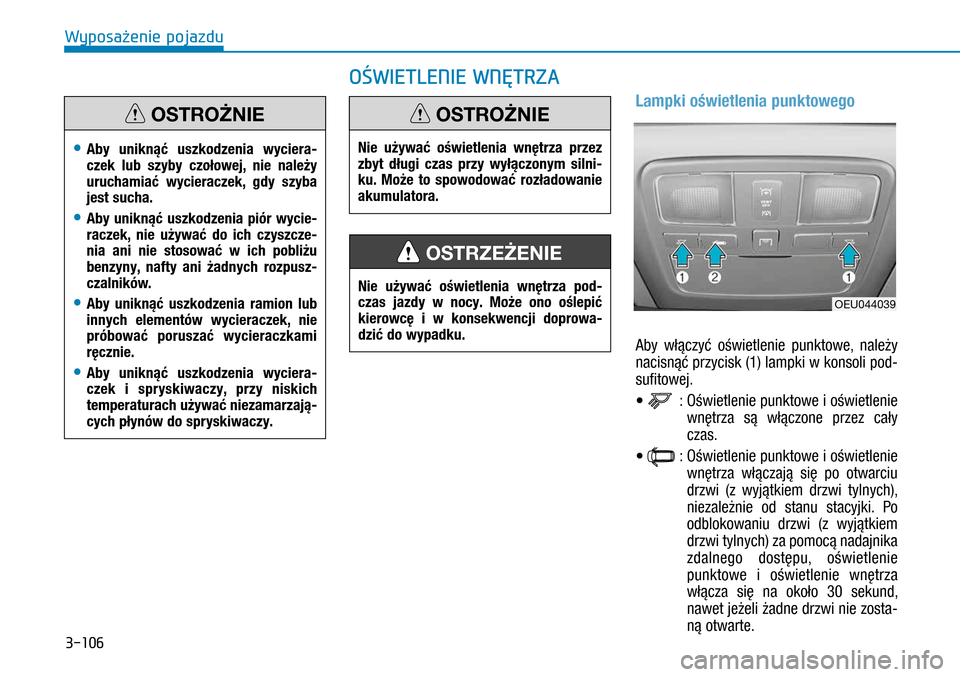

Lampki oświetlenia punktowego
Aby włączyć oświetlenie punktowe, należy
nacisnąć przycisk (1) lampki w konsoli pod-
sufitowej.
•:
Oświetlenie punktowe i oświetlenie
wnętrza są włączone przez cały
czas.
•:
Oświetlenie punktowe i oświetlenie
wnętrza włączają się po otwarciu
drzwi (z  wyjątkiem drzwi tylnych),
niezależnie od stanu stacyjki. Po
odblokowaniu drzwi (z  wyjątkiem
drzwi tylnych) za pomocÄ… nadajnika
zdalnego dostępu, oświetlenie
punktowe i  oświetlenie wnętrza
włącza się na około 30  sekund,
nawet jeżeli żadne drzwi nie zosta-
nÄ… otwarte.
• Aby uniknąć uszkodzenia wyciera-czek lub szyby czołowej, nie należy uruchamiać wycieraczek, gdy szyba jest sucha.
• Aby uniknąć uszkodzenia piór wycie-raczek, nie używać do ich czyszcze-nia ani nie stosować w  ich pobliżu benzyny, nafty ani żadnych rozpusz-czalników.
• Aby uniknąć uszkodzenia ramion lub innych elementów wycieraczek, nie próbować poruszać wycieraczkami ręcznie.
• Aby uniknąć uszkodzenia wyciera-czek i  spryskiwaczy, przy niskich temperaturach używać niezamarzają-cych płynów do spryskiwaczy.
OSTROŻNIE
OEU044039
Nie używać oświetlenia wnętrza przez zbyt długi czas przy wyłączonym silni-ku. Może to spowodować rozładowanie akumulatora.
OSTROŻNIE
Nie używać oświetlenia wnętrza pod-czas jazdy w  nocy. Może ono oślepić kierowcę i  w  konsekwencji doprowa-dzić do wypadku.
OSTRZEŻENIE
OŚWIETLENIE WNĘTRZA
Wyposaęenie pojazdu
