Page 391 of 446

7-54

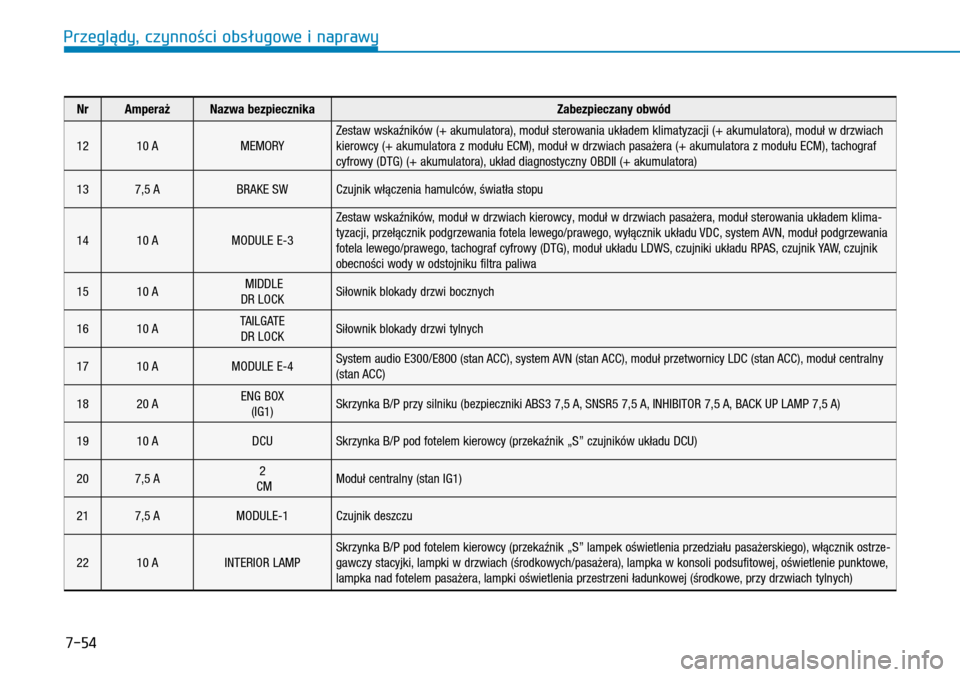

NrAmperażNazwa bezpiecznikaZabezpieczany obwód
1210 AMEMORYZestaw wskaźników (+ akumulatora), moduł sterowania układem klimatyzacji (+ akumulatora), moduł w drzwiach kierowcy (+ akumulatora z modułu ECM), moduł w drzwiach pasażera (+ akumulatora z modułu ECM), tachograf cyfrowy (DTG) (+ akumulatora), układ diagnostyczny OBDII (+ akumulatora)
137,5 ABRAKE SWCzujnik włączenia hamulców, światła stopu
1410 AMODULE E-3
Zestaw wskaźników, moduł w drzwiach kierowcy, moduł w drzwiach pasażera, moduł sterowania układem klima-tyzacji, przełącznik podgrzewania fotela lewego/prawego, wyłącznik układu VDC, system AVN, moduł podgrzewania fotela lewego/prawego, tachograf cyfrowy (DTG), moduł układu LDWS, czujniki układu RPAS, czujnik YAW, czujnik obecności wody w odstojniku filtra paliwa
1510 A MIDDLEDR LOCKSiłownik blokady drzwi bocznych
1610 ATAILGATEDR LOCKSiłownik blokady drzwi tylnych
1710 AMODULE E-4System audio E300/E800 (stan ACC), system AVN (stan ACC), moduł przetwornicy LDC (stan ACC), moduł centralny (stan ACC)
1820 AENG BOX(IG1)Skrzynka B/P przy silniku (bezpieczniki ABS3 7,5 A, SNSR5 7,5 A, INHIBITOR 7,5 A, BACK UP LAMP 7,5 A)
1910 ADCUSkrzynka B/P pod fotelem kierowcy (przekaźnik „S” czujników układu DCU)
207,5 A2 CMModuł centralny (stan IG1)
217,5 AMODULE-1Czujnik deszczu
2210 AINTERIOR LAMPSkrzynka B/P pod fotelem kierowcy (przekaźnik „S” lampek oświetlenia przedziału pasażerskiego), włącznik ostrze-gawczy stacyjki, lampki w drzwiach (środkowych/pasażera), lampka w konsoli podsufitowej, oświetlenie punktowe, lampka nad fotelem pasażera, lampki oświetlenia przestrzeni ładunkowej (środkowe, przy drzwiach tylnych)
Przeglłdy, czynnoąci obsśugowe i naprawy

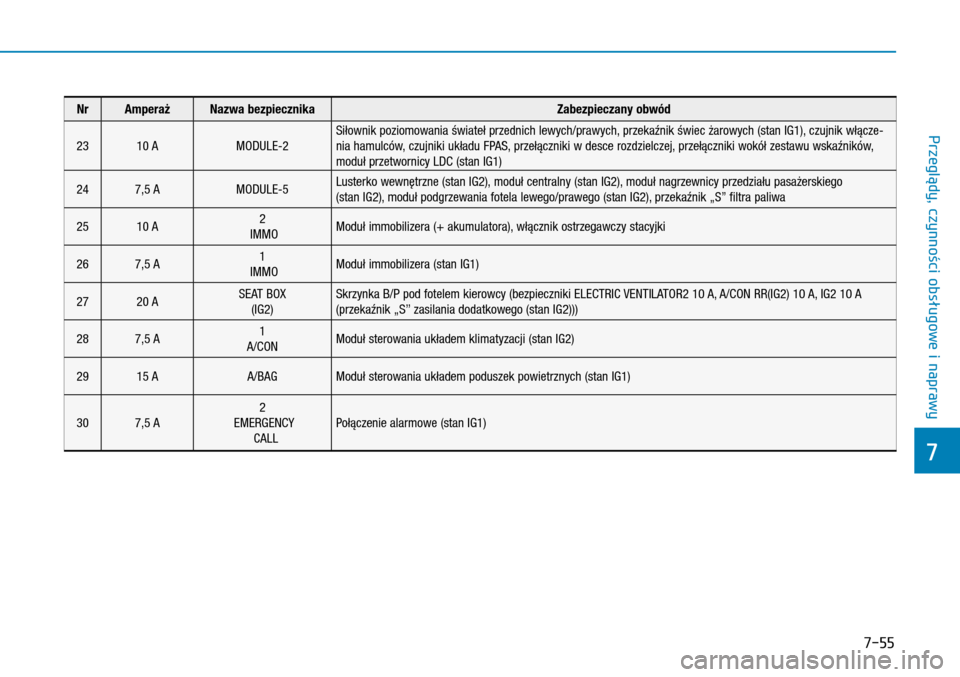

Page 392 of 446

7-55
NrAmperażNazwa bezpiecznikaZabezpieczany obwód
2310 AMODULE-2Siłownik poziomowania świateł przednich lewych/prawych, przekaźnik świec żarowych (stan IG1), czujnik włącze-nia hamulców, czujniki układu FPAS, przełączniki w desce rozdzielczej, przełączniki wokół zestawu wskaźników, moduł przetwornicy LDC (stan IG1)
247,5 AMODULE-5Lusterko wewnętrzne (stan IG2), moduł centralny (stan IG2), moduł nagrzewnicy przedziału pasażerskiego (stan IG2), moduł podgrzewania fotela lewego/prawego (stan IG2), przekaźnik „S” filtra paliwa
2510 A2 IMMOModuł immobilizera (+ akumulatora), włącznik ostrzegawczy stacyjki
267,5 A1 IMMOModuł immobilizera (stan IG1)
2720 ASEAT BOX(IG2)Skrzynka B/P pod fotelem kierowcy (bezpieczniki ELECTRIC VENTILATOR2 10 A, A/CON RR(IG2) 10 A, IG2 10 A (przekaźnik „S” zasilania dodatkowego (stan IG2)))
287,5 A1A/CONModuł sterowania układem klimatyzacji (stan IG2)
2915 AA/BAGModuł sterowania układem poduszek powietrznych (stan IG1)
307,5 A2 EMERGENCY CALLPołączenie alarmowe (stan IG1)
7
Przeglądy, czynnożci obsćugowe i naprawy
Page 393 of 446

7-56

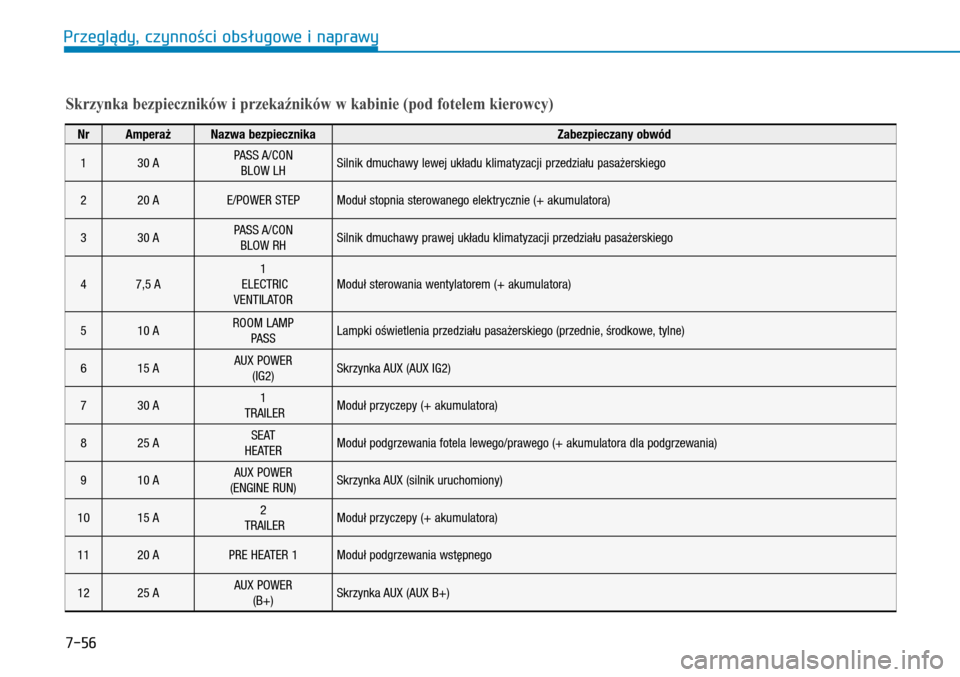

Skrzynka bezpieczników i przekaźników w kabinie (pod fotelem kierowcy)
NrAmperażNazwa bezpiecznika Zabezpieczany obwód
130 APASS A/CONBLOW LHSilnik dmuchawy lewej układu klimatyzacji przedziału pasażerskiego
220 AE/POWER STEPModuł stopnia sterowanego elektrycznie (+ akumulatora)
330 APASS A/CONBLOW RHSilnik dmuchawy prawej układu klimatyzacji przedziału pasażerskiego
47,5 A1 ELECTRICVENTILATORModuł sterowania wentylatorem (+ akumulatora)
510 AROOM LAMPPASSLampki oświetlenia przedziału pasażerskiego (przednie, środkowe, tylne)
615 AAUX POWER(IG2)Skrzynka AUX (AUX IG2)
730 A1 TRAILERModuł przyczepy (+ akumulatora)
825 ASEATHEATERModuł podgrzewania fotela lewego/prawego (+ akumulatora dla podgrzewania)
910 AAUX POWER(ENGINE RUN)Skrzynka AUX (silnik uruchomiony)
1015 A2 TRAILERModuł przyczepy (+ akumulatora)
1120 APRE HEATER 1Moduł podgrzewania wstępnego
1225 AAUX POWER(B+)Skrzynka AUX (AUX B+)
Przeglłdy, czynnoąci obsśugowe i naprawy
Page 394 of 446

7-57

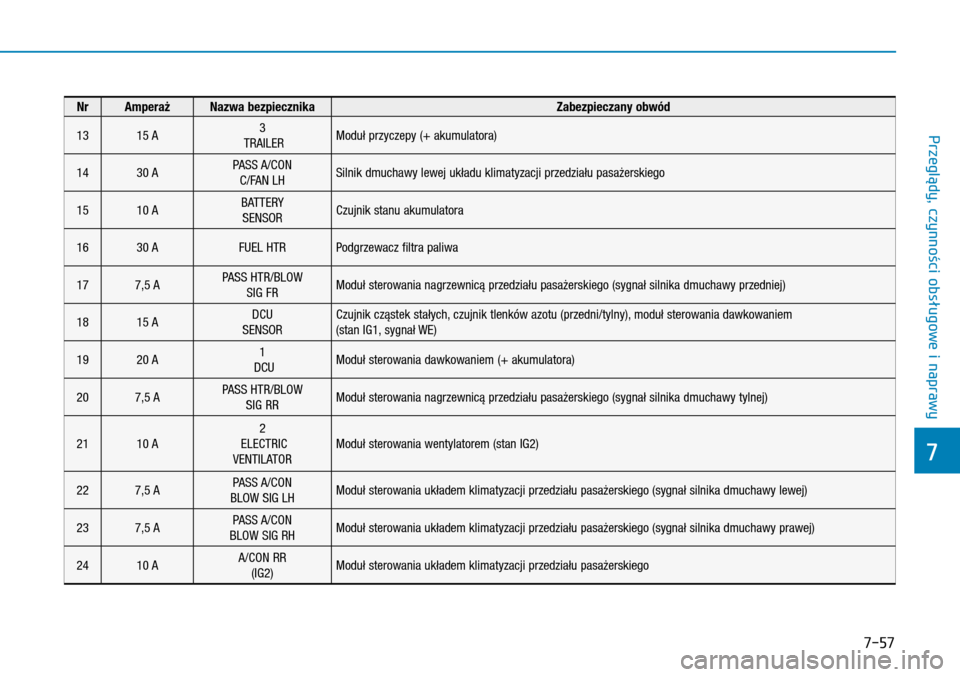

NrAmperażNazwa bezpiecznika Zabezpieczany obwód
1315 A3 TRAILERModuł przyczepy (+ akumulatora)
1430 APASS A/CONC/FAN LHSilnik dmuchawy lewej układu klimatyzacji przedziału pasażerskiego
1510 ABATTERYSENSORCzujnik stanu akumulatora
1630 AFUEL HTRPodgrzewacz filtra paliwa
177,5 APASS HTR/BLOWSIG FRModuł sterowania nagrzewnicą przedziału pasażerskiego (sygnał silnika dmuchawy przedniej)
1815 ADCUSENSORCzujnik cząstek stałych, czujnik tlenków azotu (przedni/tylny), moduł sterowania dawkowaniem (stan IG1, sygnał WE)
1920 A1 DCUModuł sterowania dawkowaniem (+ akumulatora)
207,5 APASS HTR/BLOWSIG RRModuł sterowania nagrzewnicą przedziału pasażerskiego (sygnał silnika dmuchawy tylnej)
2110 A2 ELECTRICVENTILATORModuł sterowania wentylatorem (stan IG2)
227,5 APASS A/CONBLOW SIG LHModuł sterowania układem klimatyzacji przedziału pasażerskiego (sygnał silnika dmuchawy lewej)
237,5 APASS A/CONBLOW SIG RHModuł sterowania układem klimatyzacji przedziału pasażerskiego (sygnał silnika dmuchawy prawej)
2410 AA/CON RR(IG2)Moduł sterowania układem klimatyzacji przedziału pasażerskiego
7
Przeglądy, czynnożci obsćugowe i naprawy

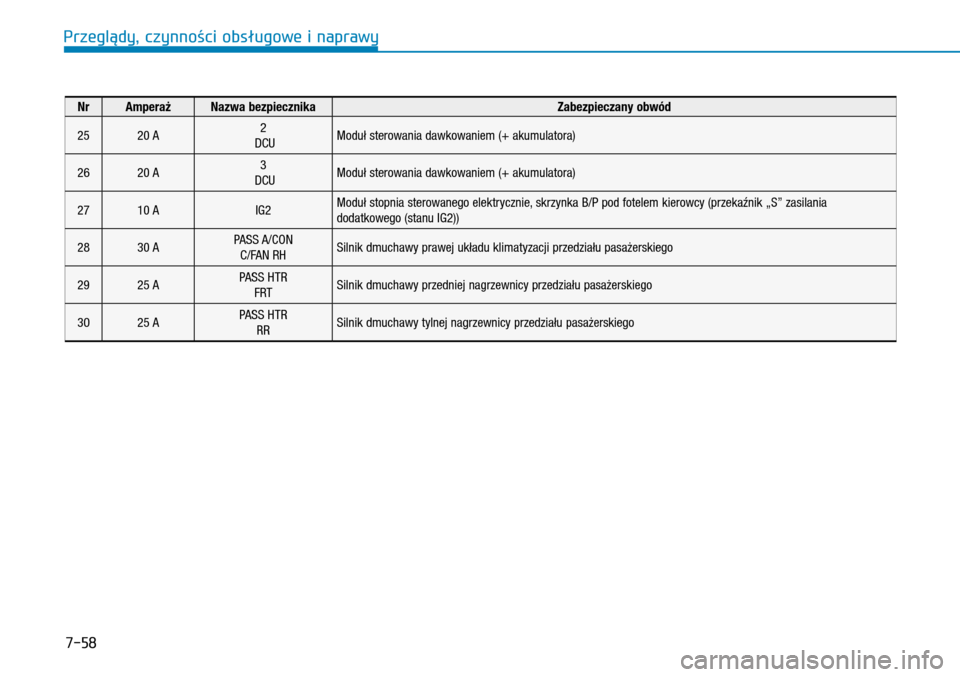

Page 395 of 446

7-58
NrAmperażNazwa bezpiecznika Zabezpieczany obwód
2520 A2 DCUModuł sterowania dawkowaniem (+ akumulatora)
2620 A3 DCUModuł sterowania dawkowaniem (+ akumulatora)
2710 AIG2Moduł stopnia sterowanego elektrycznie, skrzynka B/P pod fotelem kierowcy (przekaźnik „S” zasilania dodatkowego (stanu IG2))
2830 APASS A/CONC/FAN RHSilnik dmuchawy prawej układu klimatyzacji przedziału pasażerskiego
2925 APASS HTRFRTSilnik dmuchawy przedniej nagrzewnicy przedziału pasażerskiego
3025 APASS HTRRRSilnik dmuchawy tylnej nagrzewnicy przedziału pasażerskiego
Przeglłdy, czynnoąci obsśugowe i naprawy
Page 396 of 446

7-59

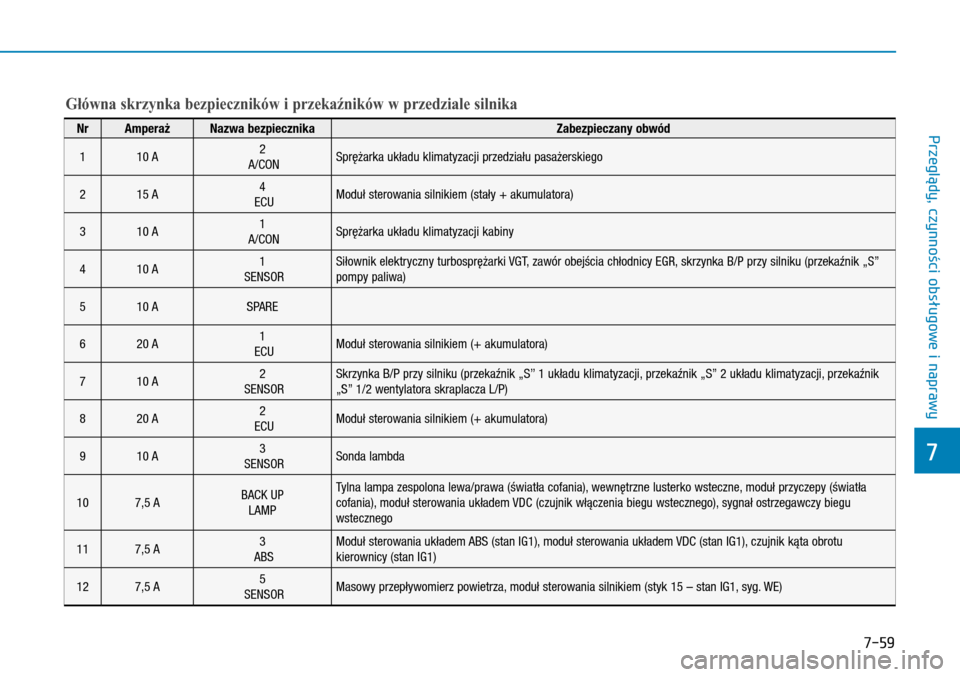

Główna skrzynka bezpieczników i przekaźników w przedziale silnika
NrAmperażNazwa bezpiecznika Zabezpieczany obwód
110 A2 A/CONSprężarka układu klimatyzacji przedziału pasażerskiego
215 A4 ECUModuł sterowania silnikiem (stały + akumulatora)
310 A1 A/CONSprężarka układu klimatyzacji kabiny
410 A1 SENSORSiłownik elektryczny turbosprężarki VGT, zawór obejścia chłodnicy EGR, skrzynka B/P przy silniku (przekaźnik „S” pompy paliwa)
510 ASPARE
620 A1 ECUModuł sterowania silnikiem (+ akumulatora)
710 A2 SENSORSkrzynka B/P przy silniku (przekaźnik „S” 1 układu klimatyzacji, przekaźnik „S” 2 układu klimatyzacji, przekaźnik „S” 1/2 wentylatora skraplacza L/P)
820 A2 ECUModuł sterowania silnikiem (+ akumulatora)
910 A3 SENSORSonda lambda
107,5 ABACK UPLAMP
Tylna lampa zespolona lewa/prawa (światła cofania), wewnętrzne lusterko wsteczne, moduł przyczepy (światła cofania), moduł sterowania układem VDC (czujnik włączenia biegu wstecznego), sygnał ostrzegawczy biegu wstecznego
117,5 A3 ABSModuł sterowania układem ABS (stan IG1), moduł sterowania układem VDC (stan IG1), czujnik kąta obrotu kierownicy (stan IG1)
127,5 A5 SENSORMasowy przepływomierz powietrza, moduł sterowania silnikiem (styk 15 – stan IG1, syg. WE)
7
Przeglądy, czynnożci obsćugowe i naprawy
Page 397 of 446

7-60

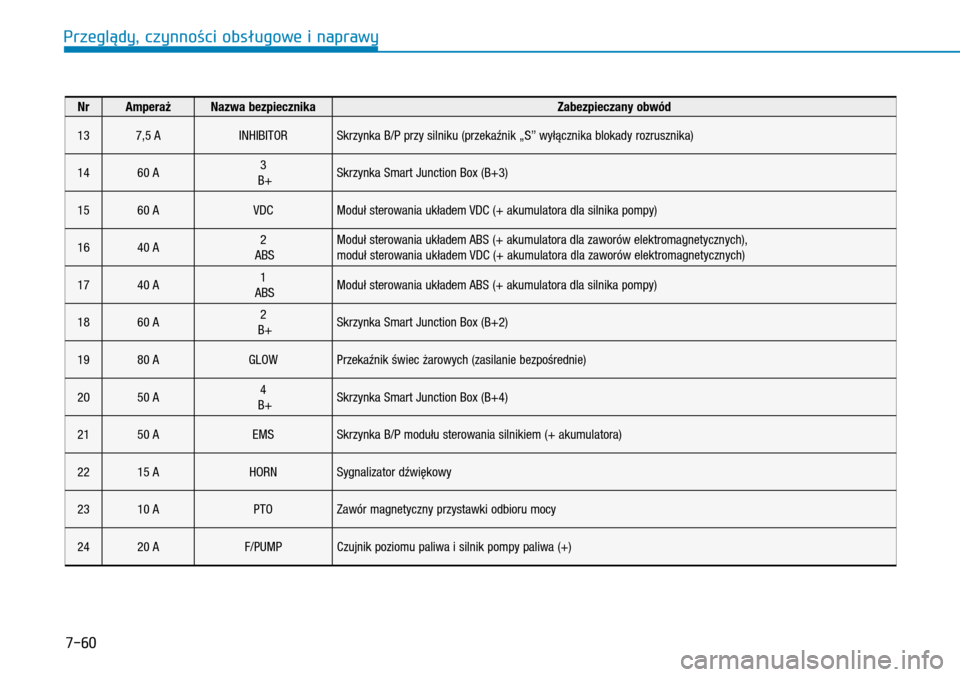

NrAmperażNazwa bezpiecznika Zabezpieczany obwód
137,5 AINHIBITORSkrzynka B/P przy silniku (przekaźnik „S” wyłącznika blokady rozrusznika)
1460 A3 B+Skrzynka Smart Junction Box (B+3)
1560 AVDCModuł sterowania układem VDC (+ akumulatora dla silnika pompy)
1640 A2 ABSModuł sterowania układem ABS (+ akumulatora dla zaworów elektromagnetycznych), moduł sterowania układem VDC (+ akumulatora dla zaworów elektromagnetycznych)
1740 A1 ABSModuł sterowania układem ABS (+ akumulatora dla silnika pompy)
1860 A2 B+Skrzynka Smart Junction Box (B+2)
1980 AGLOWPrzekaźnik świec żarowych (zasilanie bezpośrednie)
2050 A4 B+Skrzynka Smart Junction Box (B+4)
2150 AEMSSkrzynka B/P modułu sterowania silnikiem (+ akumulatora)
2215 AHORNSygnalizator dźwiękowy
2310 APTOZawór magnetyczny przystawki odbioru mocy
2420 AF/PUMPCzujnik poziomu paliwa i silnik pompy paliwa (+)
Przeglłdy, czynnoąci obsśugowe i naprawy
Page 398 of 446

7-61

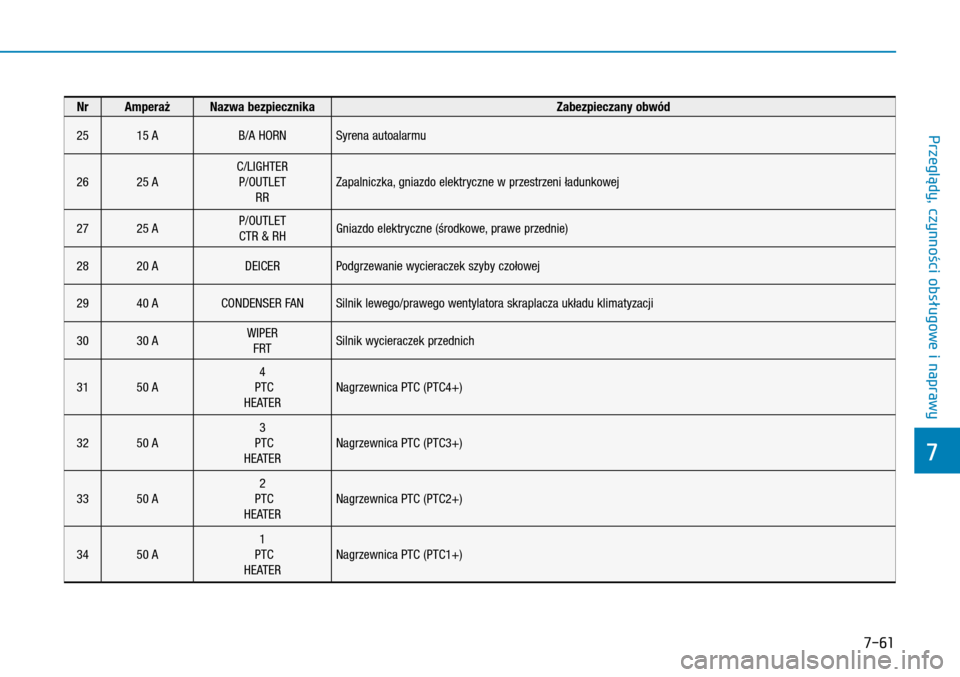

NrAmperażNazwa bezpiecznika Zabezpieczany obwód
2515 AB/A HORNSyrena autoalarmu
2625 AC/LIGHTERP/OUTLETRRZapalniczka, gniazdo elektryczne w przestrzeni ładunkowej
2725 AP/OUTLETCTR & RHGniazdo elektryczne (środkowe, prawe przednie)
2820 ADEICERPodgrzewanie wycieraczek szyby czołowej
2940 ACONDENSER FANSilnik lewego/prawego wentylatora skraplacza układu klimatyzacji
3030 AWIPERFRTSilnik wycieraczek przednich
3150 A4 PTCHEATERNagrzewnica PTC (PTC4+)
3250 A3 PTCHEATERNagrzewnica PTC (PTC3+)
3350 A2 PTCHEATERNagrzewnica PTC (PTC2+)
3450 A1 PTCHEATERNagrzewnica PTC (PTC1+)
7
Przeglądy, czynnożci obsćugowe i naprawy
Page 399 of 446

7-62

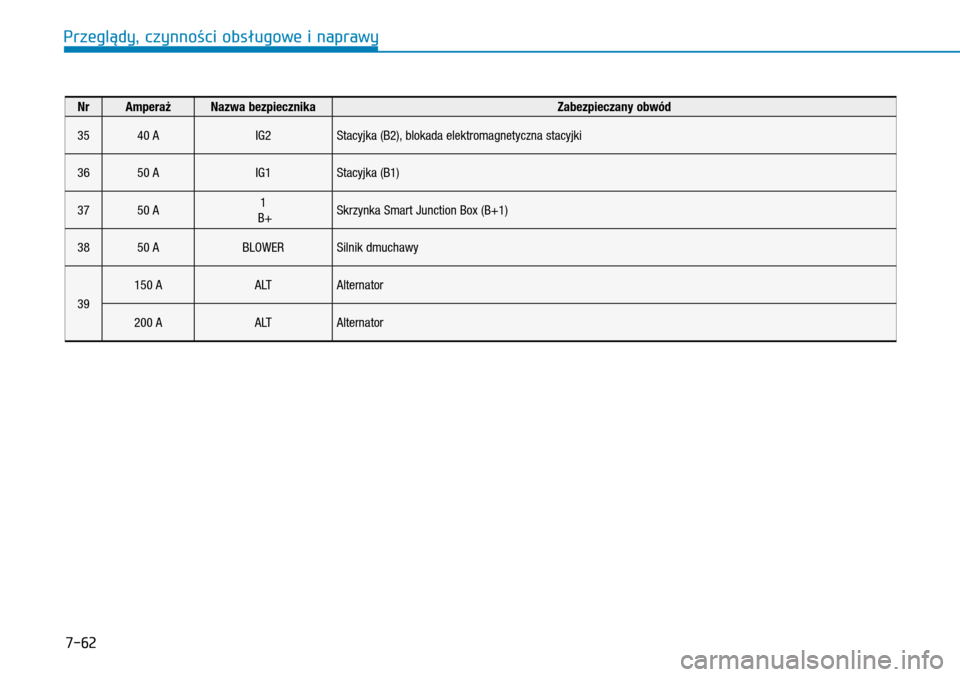

NrAmperażNazwa bezpiecznika Zabezpieczany obwód
3540 AIG2Stacyjka (B2), blokada elektromagnetyczna stacyjki
3650 AIG1Stacyjka (B1)
3750 A1 B+Skrzynka Smart Junction Box (B+1)
3850 ABLOWERSilnik dmuchawy
39
150 AA LTAlternator
200 AA LTAlternator
Przeglłdy, czynnoąci obsśugowe i naprawy
Page 400 of 446

7-63

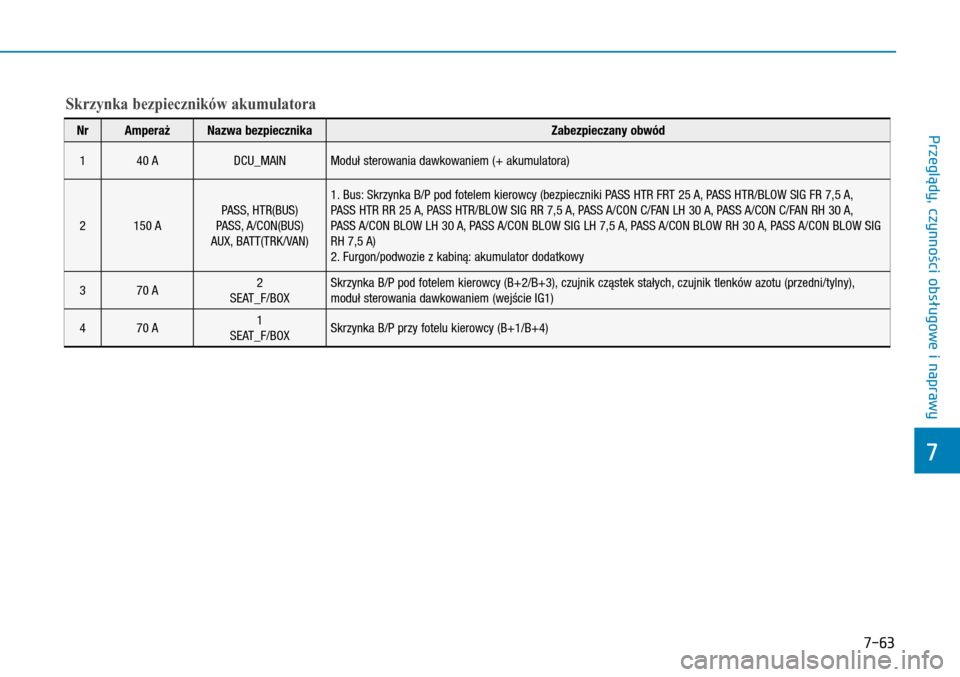

Skrzynka bezpieczników akumulatora
NrAmperażNazwa bezpiecznika Zabezpieczany obwód
140 ADCU_MAINModuł sterowania dawkowaniem (+ akumulatora)
2150 APASS, HTR(BUS)PASS, A/CON(BUS)AUX, BATT(TRK/VAN)
1. Bus: Skrzynka B/P pod fotelem kierowcy (bezpieczniki PASS HTR FRT 25 A, PASS HTR/BLOW SIG FR 7,5 A, PASS HTR RR 25 A, PASS HTR/BLOW SIG RR 7,5 A, PASS A/CON C/FAN LH 30 A, PASS A/CON C/FAN RH 30 A, PASS A/CON BLOW LH 30 A, PASS A/CON BLOW SIG LH 7,5 A, PASS A/CON BLOW RH 30 A, PASS A/CON BLOW SIG RH 7,5 A)2. Furgon/podwozie z kabiną: akumulator dodatkowy
370 A2SEAT_F/BOXSkrzynka B/P pod fotelem kierowcy (B+2/B+3), czujnik cząstek stałych, czujnik tlenków azotu (przedni/tylny), moduł sterowania dawkowaniem (wejście IG1)
470 A1SEAT_F/BOXSkrzynka B/P przy fotelu kierowcy (B+1/B+4)
7
Przeglądy, czynnożci obsćugowe i naprawy
