Stosować wyłącznie odpowiednie żarówki
o podanych mocach.
UWAGA
Po jeździe w  intensywnym deszczu
lub  po wyjeździe z  myjni, lampy świateł
przednich i tylnych mogą być zaparowa-
ne. Zjawisko to powodowane jest różnicą
pomiędzy temperaturą wnętrza lampy
a  temperaturą otoczenia. Parowanie
lamp przypomina parowanie szyb pod-
czas jazdy w  deszczu i  nie oznacza ich
nieszczelności. Jeżeli jednak woda prze-
cieka do obwodów żarówek, pojazd musi
zostać sprawdzony przez Autoryzowaną
Stację Obsługi (ASO) Hyundai.
ŻARÓWKI
Wymiana żarówek
Aby pojazd nie ruszył z  miejsca, przed podjęciem jakichkolwiek prac przy światłach pojazdu należy mocno zacią-gnąć hamulec postojowy i  upewnić się, że stacyjka jest wyłączona (stan LOCK). Ponadto aby uniknąć poparzenia dłoni żarówką lub porażenia elektrycznego, należy wyłączyć wszystkie światła.
OSTRZEŻENIE
Podczas wymiany żarówki należy upewnić się, że montowana jest żarów-ka o  takiej samej mocy. W  przeciw-nym razie może dojść do przepalenia bezpiecznika lub uszkodzenia układu elektrycznego.
OSTROŻNIE
Jeżeli nie dysponuje się niezbędnymi narzędziami, odpowiednimi żarówkami lub doświadczeniem, należy skontakto-wać się z Autoryzowaną Stacją Obsługi (ASO) Hyundai. W wielu przypadkach wymiana żarówki jest trudna, ponieważ by uzyskać do niej swobodny dostęp, konieczny jest demontaż sąsiednich elementów. Dotyczy to szczególnie wymiany żarówek świateł przednich. Nieostrożny demontaż/montaż lamp przednich może spowodować uszko-dzenie pojazdu.
OSTROŻNIE
Przeglłdy, czynnoąci obsśugowe i naprawy

7-65

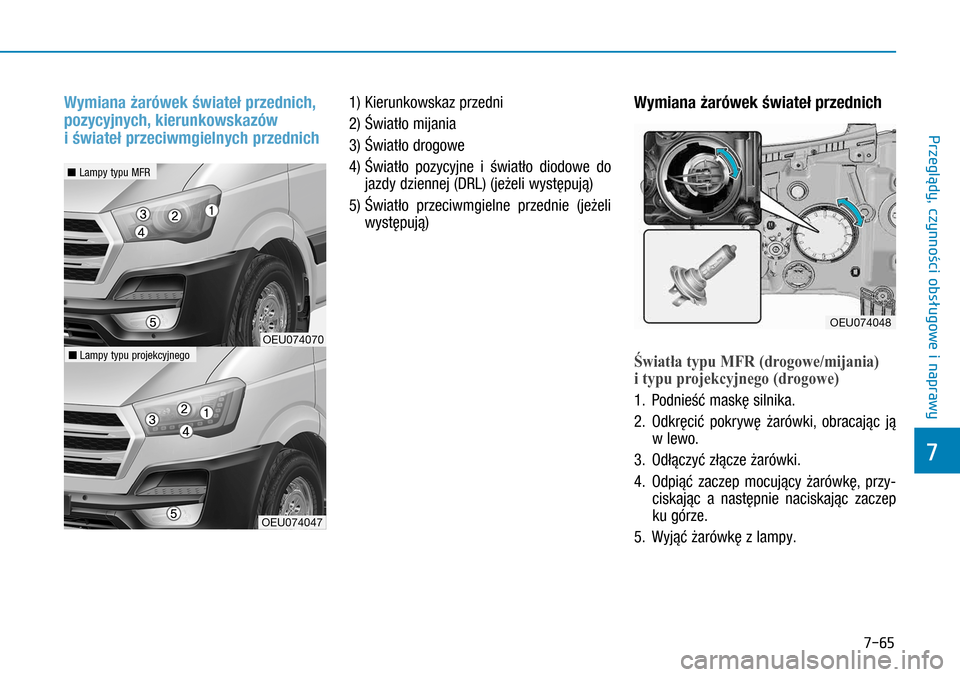

Wymiana żarówek świateł przednich,
pozycyjnych, kierunkowskazów
i świateł przeciwmgielnych przednich
1) Kierunkowskaz przedni
2) Światło mijania
3) Światło drogowe
4)
Światło pozycyjne i  światło diodowe do
jazdy dziennej (DRL) (jeżeli występują)
5)
Światło przeciwmgielne przednie (jeżeli
występują)
Wymiana żarówek świateł przednich
Światła typu MFR (drogowe/mijania)
i typu projekcyjnego (drogowe)
1. Podnieść maskę silnika.
2. Odkręcić pokrywę żarówki, obracając ją
w lewo.
3. Odłączyć złącze żarówki.
4. Odpiąć zaczep mocujący żarówkę, przy-
ciskając a  następnie naciskając zaczep
ku górze.
5. Wyjąć żarówkę z lampy.
OEU074048
OEU074047
OEU074070
n Lampy typu MFR
n Lampy typu projekcyjnego
7
Przeglądy, czynnożci obsćugowe i naprawy

7-66

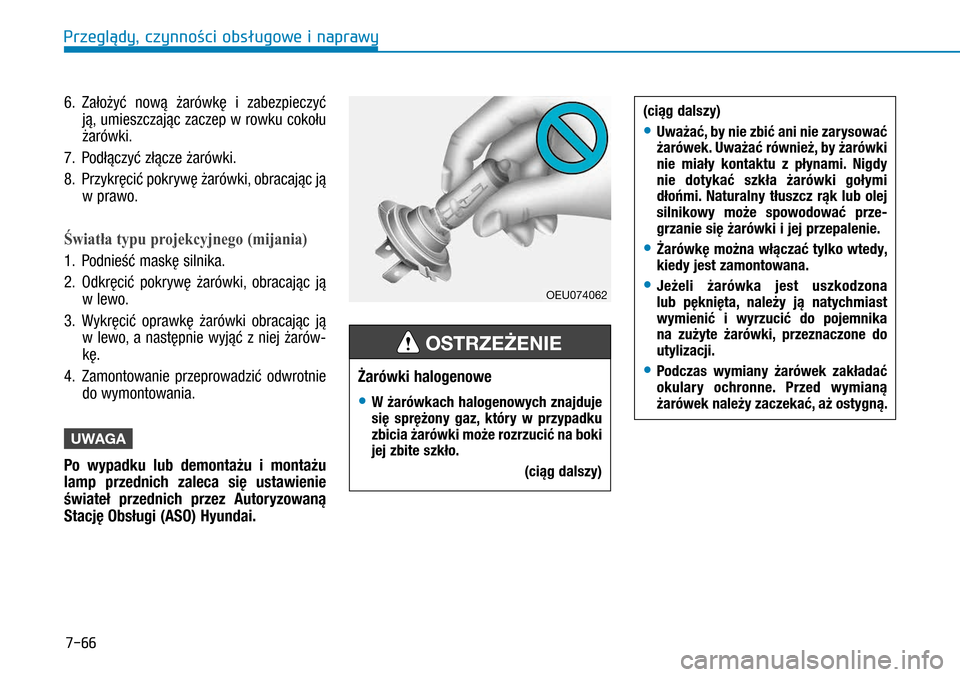

6. Założyć nową żarówkę i  zabezpieczyć
ją, umieszczając zaczep w rowku cokołu
żarówki.
7. Podłączyć złącze żarówki.
8. Przykręcić pokrywę żarówki, obracając ją
w prawo.
Światła typu projekcyjnego (mijania)
1. Podnieść maskę silnika.
2. Odkręcić pokrywę żarówki, obracając ją
w lewo.
3. Wykręcić oprawkę żarówki obracając ją
w  lewo, a  następnie wyjąć z  niej żarów-
kÄ™.
4. Zamontowanie przeprowadzić odwrotnie
do wymontowania.
UWAGA
Po wypadku lub demontażu i  montażu
lamp przednich zaleca siÄ™ ustawienie
świateł przednich przez Autoryzowaną
Stację Obsługi (ASO) Hyundai.
(ciÄ…g dalszy)
• Uważać, by nie zbić ani nie zarysować żarówek. Uważać również, by żarówki nie miały kontaktu z  płynami. Nigdy nie dotykać szkła żarówki gołymi dłońmi. Naturalny tłuszcz rąk lub  olej silnikowy może spowodować prze-grzanie się żarówki i jej przepalenie.
• Żarówkę można włączać tylko wtedy, kiedy jest zamontowana.
• Jeżeli żarówka jest uszkodzona lub  pęknięta, należy ją natychmiast wymienić i  wyrzucić do pojemnika na zużyte żarówki, przeznaczone do utylizacji.
• Podczas wymiany żarówek zakładać okulary ochronne. Przed wymianą żarówek należy zaczekać, aż ostygną.
Żarówki halogenowe
• W żarówkach halogenowych znajduje się sprężony gaz, który w  przypadku zbicia żarówki może rozrzucić na boki jej zbite szkło.
(ciÄ…g dalszy)
OSTRZEŻENIE
OEU074062
Przeglłdy, czynnoąci obsśugowe i naprawy

7-67

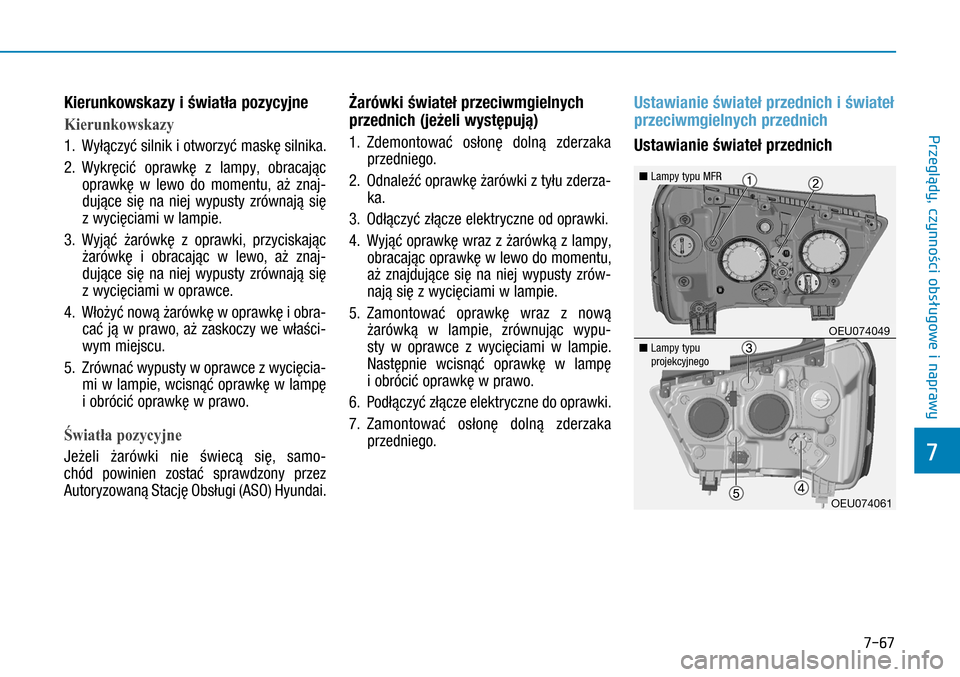

Kierunkowskazy i światła pozycyjne
Kierunkowskazy
1. Wyłączyć silnik i otworzyć maskę silnika.
2. Wykręcić oprawkę z  lampy, obracając
oprawkę w  lewo do momentu, aż znaj-
dujące się na niej wypusty zrównają się
z wycięciami w lampie.
3. Wyjąć żarówkę z  oprawki, przyciskając
żarówkę i  obracając w  lewo, aż znaj-
dujące się na niej wypusty zrównają się
z wycięciami w oprawce.
4. Włożyć nową żarówkę w oprawkę i obra-
cać ją w  prawo, aż zaskoczy we właści-
wym miejscu.
5. Zrównać wypusty w oprawce z wycięcia-
mi w lampie, wcisnąć oprawkę w lampę
i obrócić oprawkę w prawo.
Światła pozycyjne
Jeżeli żarówki nie świecą się, samo-
chód powinien zostać sprawdzony przez
Autoryzowaną Stację Obsługi (ASO) Hyundai.
Żarówki świateł przeciwmgielnych
przednich (jeżeli występują)
1. Zdemontować osłonę dolną zderzaka
przedniego.
2. Odnaleźć oprawkę żarówki z tyłu zderza-
ka.
3. Odłączyć złącze elektryczne od oprawki.
4. Wyjąć oprawkę wraz z żarówką z lampy,
obracając oprawkę w lewo do momentu,
aż znajdujące się na niej wypusty zrów-
nają się z wycięciami w lampie.
5. Zamontować oprawkę wraz z  nową
żarówką w  lampie, zrównując wypu-
sty w  oprawce z  wycięciami w  lampie.
Następnie wcisnąć oprawkę w  lampę
i obrócić oprawkę w prawo.
6. Podłączyć złącze elektryczne do oprawki.
7. Zamontować osłonę dolną zderzaka
przedniego.
Ustawianie świateł przednich i świateł
przeciwmgielnych przednich
Ustawianie świateł przednich
OEU074061
OEU074049
n Lampy typu projekcyjnego
n Lampy typu MFR
7
Przeglądy, czynnożci obsćugowe i naprawy

7-68

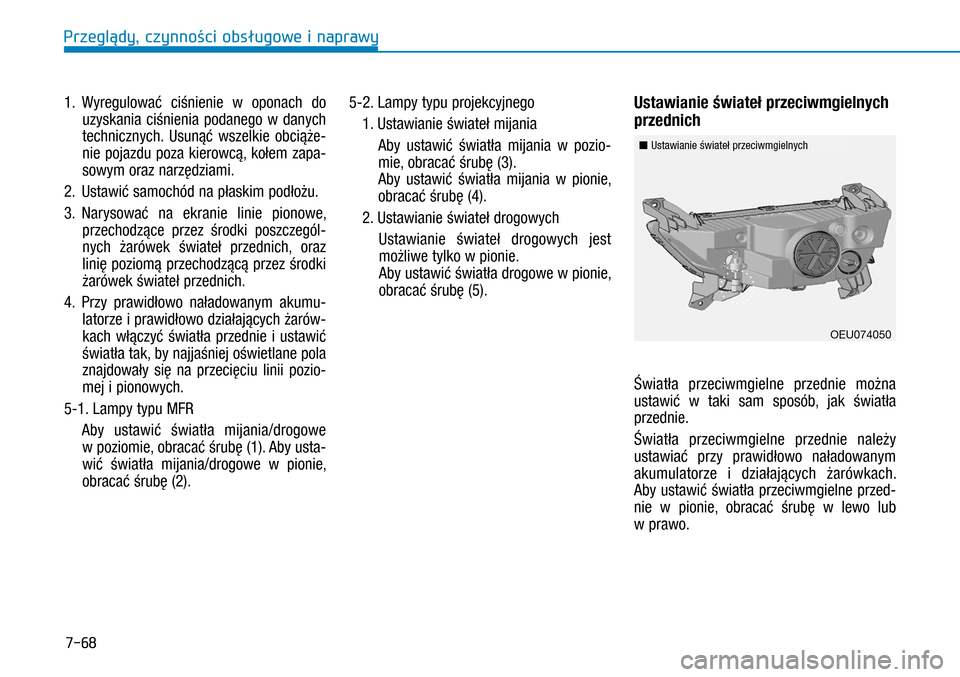

1. Wyregulować ciśnienie w  oponach do
uzyskania ciśnienia podanego w  danych
technicznych. Usunąć wszelkie obciąże-
nie pojazdu poza kierowcą, kołem zapa-
sowym oraz narzędziami.
2. Ustawić samochód na płaskim podłożu.
3. Narysować na ekranie linie pionowe,
przechodzące przez środki poszczegól-
nych żarówek świateł przednich, oraz
linię poziomą przechodzącą przez środki
żarówek świateł przednich.
4. Przy prawidłowo naładowanym akumu-
latorze i prawidłowo działających żarów-
kach włączyć światła przednie i  ustawić
światła tak, by najjaśniej oświetlane pola
znajdowały się na przecięciu linii pozio-
mej i pionowych.
5-1. Lampy typu MFR
Aby ustawić światła mijania/drogowe
w poziomie, obracać śrubę (1). Aby usta-
wić światła mijania/drogowe w  pionie,
obracać śrubę (2).
5-2. Lampy typu projekcyjnego
1. Ustawianie świateł mijania

Aby ustawić światła mijania w  pozio-
mie, obracać śrubę (3).
Aby ustawić światła mijania w  pionie,
obracać śrubę (4).
2. Ustawianie świateł drogowych
Ustawianie świateł drogowych jest
możliwe tylko w pionie.
Aby ustawić światła drogowe w pionie,
obracać śrubę (5).
Ustawianie świateł przeciwmgielnych
przednich
Światła przeciwmgielne przednie można
ustawić w  taki sam sposób, jak światła
przednie.
Światła przeciwmgielne przednie należy
ustawiać przy prawidłowo naładowanym
akumulatorze i  działających żarówkach.
Aby ustawić światła przeciwmgielne przed-
nie w  pionie, obracać śrubę w  lewo lub
w prawo.
OEU074050
n Ustawianie świateł przeciwmgielnych
Przeglłdy, czynnoąci obsśugowe i naprawy

7-69
H1H2H3
W1
W3
W2
Ekran
Stan pojazduŚwiatła przednieŚwiatła przeciwmgielne
H1H2W1W2H3W3
Lampy typu projekcyjnego
Bez kierowcy960,594214881274456,51480
Z kierowcÄ…960,594214881274456,51480
Lampy typu MFRBez kierowcy94894415401280456,51480
Z kierowcÄ…94894415401280456,51480
Wymiary w mm
Wysokość nad podłożemRozstaw świateł
H1: wysokość środka żarówki świateł mijania nad podłożemH2: wysokość środka żarówki świateł drogowych nad podłożemH3: wysokość środka żarówki świateł przeciwmgielnych nad podłożemW1: odległość pomiędzy środkami żarówek świateł mijania W2: odległość pomiędzy środkami żarówek świateł drogowychW3: odległość pomiędzy środkami żarówek świateł przeciwmgielnych

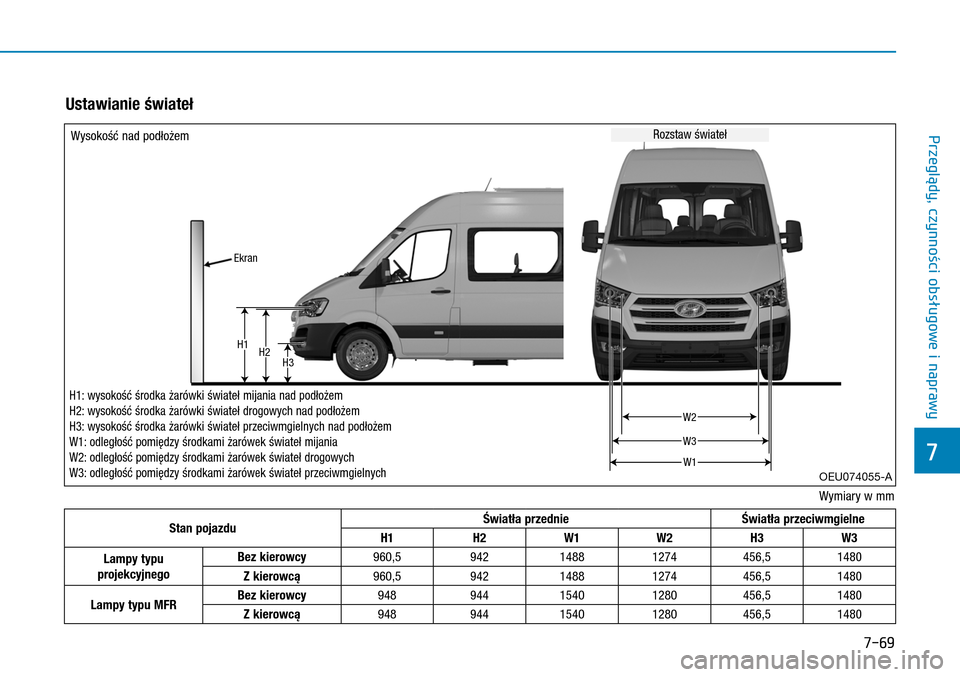

Ustawianie świateł
OEU074055-A
7
Przegldy, czynnoci obsugowe i naprawy

7-70

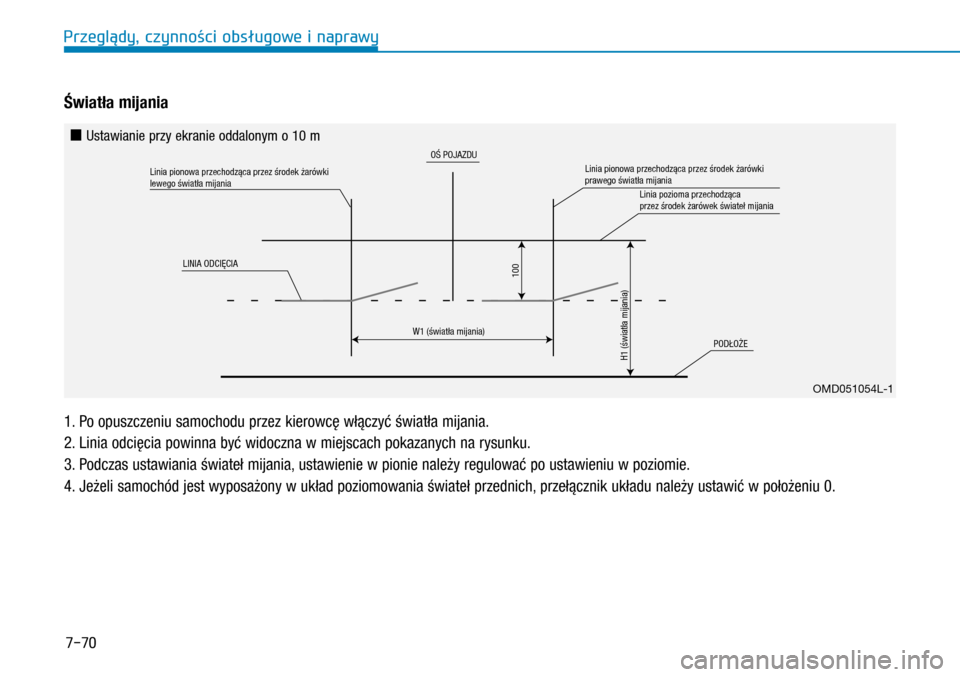

Światła mijania
1. Po opuszczeniu samochodu przez kierowcę włączyć światła mijania.
2. Linia odcięcia powinna być widoczna w miejscach pokazanych na rysunku.
3. Podczas ustawiania świateł mijania, ustawienie w pionie należy regulować po ustawieniu w poziomie.
4. Jeżeli samochód jest wyposażony w układ poziomowania świateł przednich, przełącznik układu należy ustawić w położeniu 0.
H1 (wiata mijani\oa) 100
W1 (wiata mijani\oa)
Linia pionowa p\fzec\bod\ozca p\fzez \fodek a\fó\owki
lewego wiata mijan\oia
Linia pionowa p\fzec\bod\ozca p\fzez \fodek a\fó\owki
p\fawego wiata mija\onia
Linia pozioma p\fzec\bod\ozca
p\fzez \fodek a\fówek \owiate mijania
LINIA ODCICIA
PODOE
O POJAZDU
OMD051054L-1
n Ustawianie przy ekranie oddalonym o 10 m
Przeglłdy, czynnoąci obsśugowe i naprawy

7-71

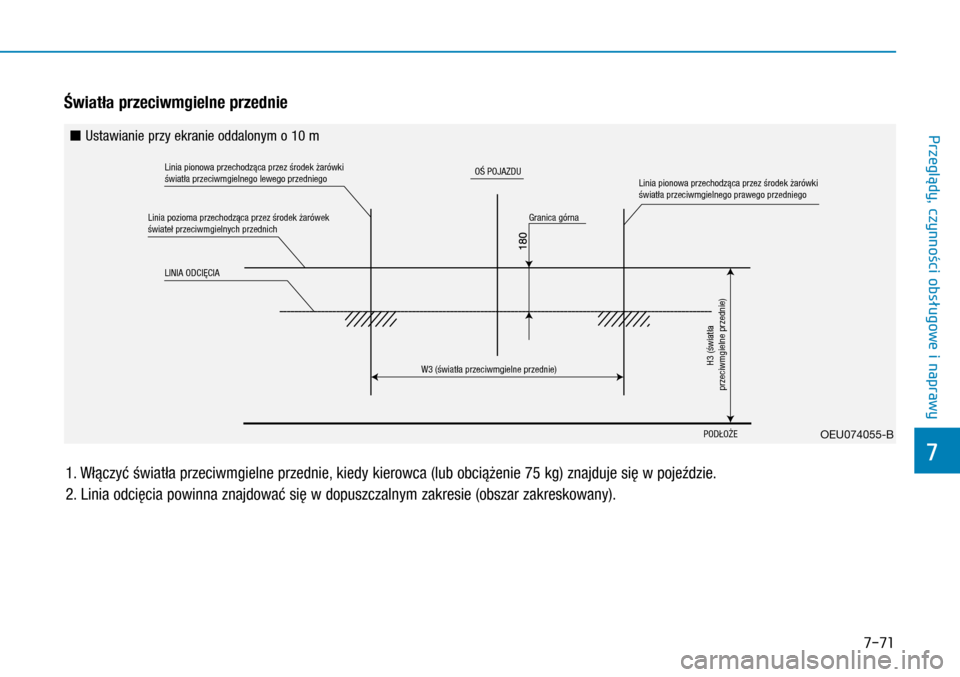

Światła przeciwmgielne przednie
1.
Włączyć światła przeciwmgielne przednie, kiedy kierowca (lub obciążenie 75 kg) znajduje się w pojeździe.
2. Linia odcięcia powinna znajdować się w dopuszczalnym zakresie (obszar zakreskowany).
O POJAZDU
Linia pionowa przechodzca przez rodek arówki
wiata przeciwmgielnego prawego przedniego
Linia pionowa przechodzca przez rodek arówki
wiata przeciwmgielnego lewego przedniego
Granica górna
LINIA ODCICIA
H3 (wiata
przeciwmgielne przednie)W3 (wiata przeciwmgielne przednie)
PODOE
Linia pozioma przechodzca przez rodek arówek
wiate przeciwmgielnych przednich
OEU074055-B
n Ustawianie przy ekranie oddalonym o 10 m
7
Przeglądy, czynnożci obsćugowe i naprawy

7-72

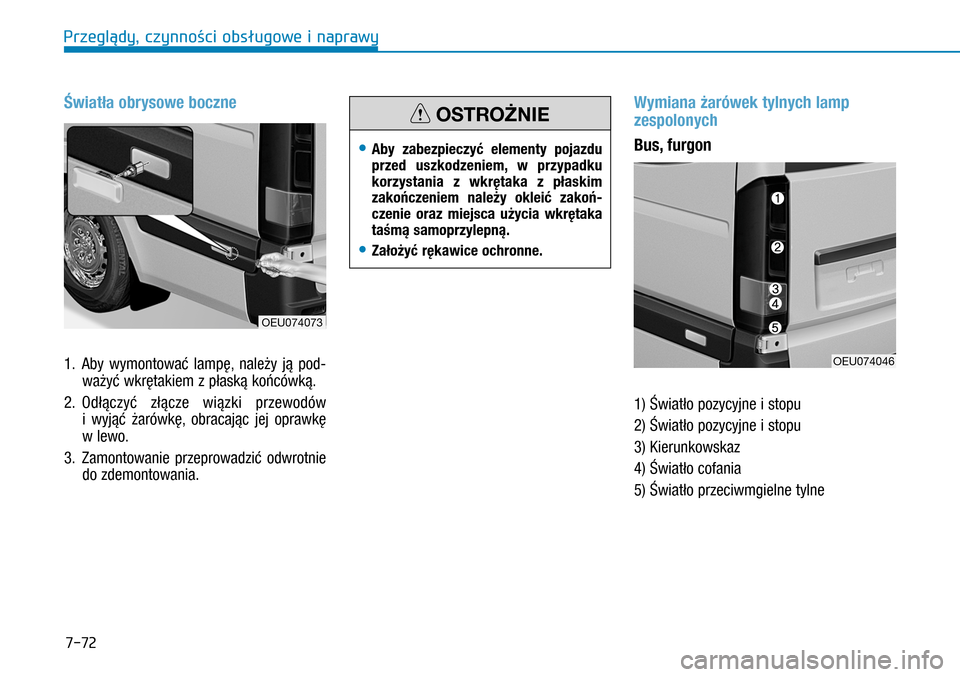

Światła obrysowe boczne
1. Aby wymontować lampę, należy ją pod-
ważyć wkrętakiem z płaską końcówką.
2. Odłączyć złącze wiązki przewodów
i  wyjąć żarówkę, obracając jej oprawkę
w lewo.
3. Zamontowanie przeprowadzić odwrotnie
do zdemontowania.
Wymiana żarówek tylnych lamp
zespolonych
Bus, furgon
1) Światło pozycyjne i stopu
2) Światło pozycyjne i stopu
3) Kierunkowskaz
4) Światło cofania
5) Światło przeciwmgielne tylne
OEU074046
OEU074073
• Aby zabezpieczyć elementy pojazdu przed uszkodzeniem, w  przypadku korzystania z  wkrętaka z  płaskim zakończeniem należy okleić zakoń-czenie oraz miejsca użycia wkrętaka taśmą samoprzylepną.
• Założyć rękawice ochronne.
OSTROŻNIE
Przeglłdy, czynnoąci obsśugowe i naprawy

7-73

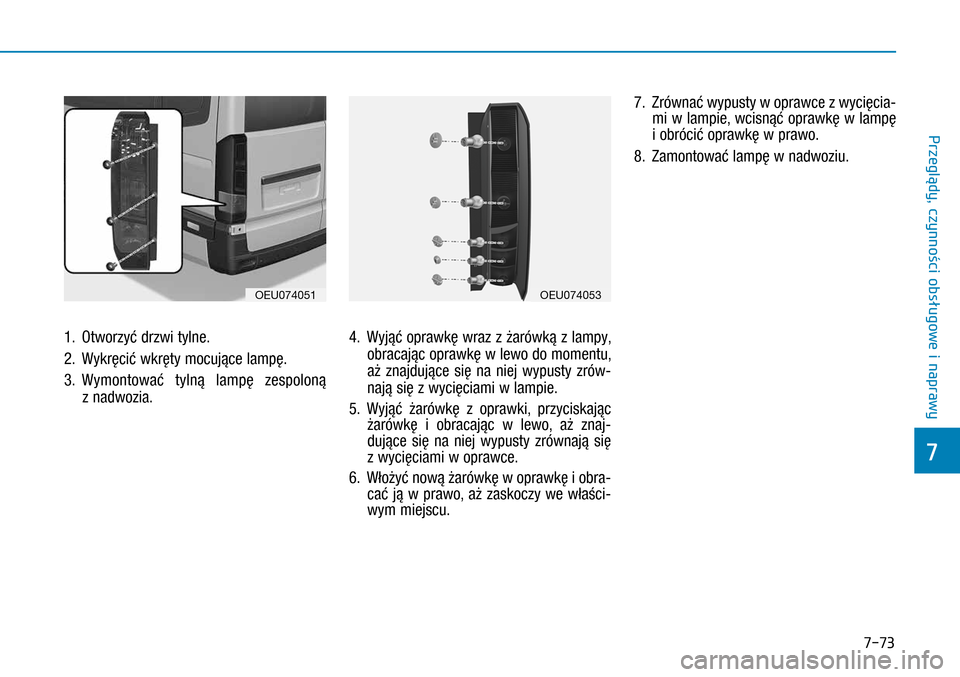

1. Otworzyć drzwi tylne.
2. Wykręcić wkręty mocujące lampę.
3. Wymontować tylną lampę zespoloną
z nadwozia.
4. Wyjąć oprawkę wraz z żarówką z lampy,
obracając oprawkę w lewo do momentu,
aż znajdujące się na niej wypusty zrów-
nają się z wycięciami w lampie.
5. Wyjąć żarówkę z  oprawki, przyciskając żarówkę i  obracając w  lewo, aż znaj-dujące się na niej wypusty zrównają się z wycięciami w oprawce.
6. Włożyć nową żarówkę w oprawkę i obra-cać ją w  prawo, aż zaskoczy we właści-wym miejscu.
7. Zrównać wypusty w oprawce z wycięcia-mi w lampie, wcisnąć oprawkę w lampę i obrócić oprawkę w prawo.
8. Zamontować lampę w nadwoziu.
OEU074053OEU074051
7
