Hyundai H350 2016 Instrukcja Obsługi (in Polish)
Manufacturer: HYUNDAI, Model Year: 2016, Model line: H350, Model: Hyundai H350 2016Pages: 446, PDF Size: 19.61 MB
Page 381 of 446

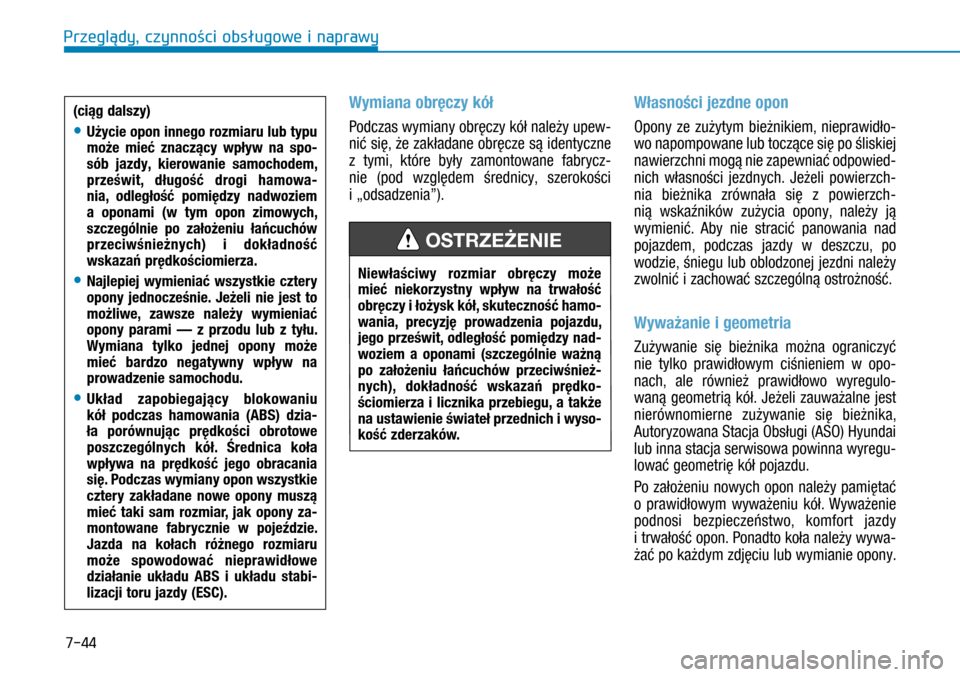

7-44
Wymiana obręczy kół
Podczas wymiany obręczy kół należy upew-
nić się, że zakładane obręcze są identyczne
z tymi, które były zamontowane fabrycz-
nie (pod względem średnicy, szerokości
i „odsadzenia”).
Własności jezdne opon
Opony ze zużytym bieżnikiem, nieprawidło-
wo napompowane lub toczące się po śliskiej
nawierzchni mogą nie zapewniać odpowied-
nich własności jezdnych. Jeżeli powierzch-
nia bieżnika zrównała się z powierzch-
nią wskaźników zużycia opony, należy ją
wymienić. Aby nie stracić panowania nad
pojazdem, podczas jazdy w deszczu, po
wodzie, śniegu lub oblodzonej jezdni należy
zwolnić i zachować szczególną ostrożność.
Wyważanie i geometria
Zużywanie się bieżnika można ograniczyć
nie tylko prawidłowym ciśnieniem w opo-
nach, ale również prawidłowo wyregulo-
waną geometrią kół. Jeżeli zauważalne jest
nierównomierne zużywanie się bieżnika,
Autoryzowana Stacja Obsługi (ASO) Hyundai
lub inna stacja serwisowa powinna wyregu-
lować geometrię kół pojazdu.
Po założeniu nowych opon należy pamiętać
o prawidłowym wyważeniu kół. Wyważenie
podnosi bezpieczeństwo, komfort jazdy
i trwałość opon. Ponadto koła należy wywa-
żać po każdym zdjęciu lub wymianie opony.
Niewłaściwy rozmiar obręczy może mieć niekorzystny wpływ na trwałość obręczy i łożysk kół, skuteczność hamo-wania, precyzję prowadzenia pojazdu, jego prześwit, odległość pomiędzy nad-woziem a oponami (szczególnie ważną po założeniu łańcuchów przeciwśnież-nych), dokładność wskazań prędko-ściomierza i licznika przebiegu, a także na ustawienie świateł przednich i wyso-kość zderzaków.
OSTRZEŻENIE
(ciąg dalszy)
• Użycie opon innego rozmiaru lub typu może mieć znaczący wpływ na spo-sób jazdy, kierowanie samochodem, prześwit, długość drogi hamowa-nia, odległość pomiędzy nadwoziem a oponami (w tym opon zimowych, szczególnie po założeniu łańcuchów przeciwśnieżnych) i dokładność wskazań prędkościomierza.
• Najlepiej wymieniać wszystkie cztery opony jednocześnie. Jeżeli nie jest to możliwe, zawsze należy wymieniać opony parami — z przodu lub z tyłu. Wymiana tylko jednej opony może mieć bardzo negatywny wpływ na prowadzenie samochodu.
• Układ zapobiegający blokowaniu kół podczas hamowania (ABS) dzia-ła porównując prędkości obrotowe poszczególnych kół. Średnica koła wpływa na prędkość jego obracania się. Podczas wymiany opon wszystkie cztery zakładane nowe opony muszą mieć taki sam rozmiar, jak opony za-montowane fabrycznie w pojeździe. Jazda na kołach różnego rozmiaru może spowodować nieprawidłowe
działanie układu ABS i układu stabi-lizacji toru jazdy (ESC).
Przeglłdy, czynnoąci obsśugowe i naprawy
Page 382 of 446

7-45
Oznaczenia na bokach opon
Na bokach opon znajdują się oznacze-
nia, które określają ich podstawowe cechy,
a także zawierają numer identyfikacyjny
opony (TIN) określający normę bezpieczeń-
stwa opony. Numer TIN umożliwia identyfi-
kację opony w przypadku tzw. akcji przywo-
ławczej do serwisu.
1. Producent lub marka opony
Na każdej oponie znajduje się nazwa jej
producenta lub marki.
2. Oznaczenie rozmiaru opony
Z boku opony znajduje się również ozna-
czenie jej rozmiaru. Znajomość rozmia-
ru opony jest niezbędna podczas wyboru
nowej opony. Poniżej podano znaczenie liter
i liczb w oznaczeniach rozmiarów opon.
Przykładowe oznaczenie rozmiaru opony
(faktyczny rozmiar opon w Państwa pojeź-
dzie może być inny, w zależności od wersji):
235/65R16 115/113R
235 — Szerokość opony w milimetrach.
65 —
Oznaczenie profilu opony: sto-
sunek wysokości do szerokości
opony wyrażony w procentach.
R — Kod rodzaju opony (radialne).
16 — Średnica obręczy koła w calach.
113 —
Indeks obciążenia, kod nume-
ryczny oznaczający maksymalne
dopuszczalne obciążenie opony
(koła bliźniacze).
115 —
Indeks obciążenia, kod nume-
ryczny oznaczający maksymalne
dopuszczalne obciążenie opony
(koła pojedyncze).
R —
Indeks prędkości — patrz tabela
indeksów prędkości w tym roz-
dziale.
Oznaczenia rozmiaru obręczy kół
Obręcze kół również noszą oznaczenia, któ-
rych znajomość jest ważna podczas ich
wymiany. Poniżej podano znaczenie liter
i liczb w oznaczeniach rozmiarów obręczy.
Przykładowe oznaczenie rozmiaru obręczy:
16X6.5J
16 — Średnica obręczy koła w calach.
6.5 — Szerokość obręczy koła w calach.
J — Oznaczenie kształtu obręczy.
OEU0640421
2
34
6
5
7
Przeglądy, czynnożci obsćugowe i naprawy
Page 383 of 446

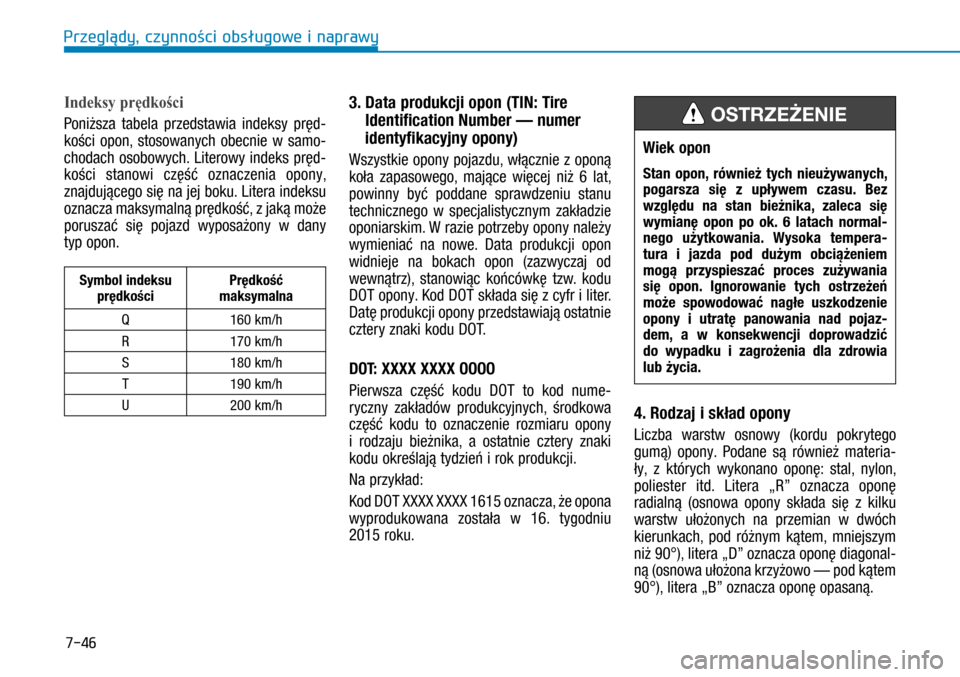

7-46
Indeksy prędkości
Poniższa tabela przedstawia indeksy pręd-
kości opon, stosowanych obecnie w samo-
chodach osobowych. Literowy indeks pręd-
kości stanowi część oznaczenia opony,
znajdującego się na jej boku. Litera indeksu
oznacza maksymalną prędkość, z jaką może
poruszać się pojazd wyposażony w dany
typ opon.
3. Data produkcji opon (TIN: Tire
Identification Number — numer
identyfikacyjny opony)
Wszystkie opony pojazdu, włącznie z oponą
koła zapasowego, mające więcej niż 6 lat,
powinny być poddane sprawdzeniu stanu
technicznego w specjalistycznym zakładzie
oponiarskim. W razie potrzeby opony należy
wymieniać na nowe. Data produkcji opon
widnieje na bokach opon (zazwyczaj od
wewnątrz), stanowiąc końcówkę tzw. kodu
DOT opony. Kod DOT składa się z cyfr i liter.
Datę produkcji opony przedstawiają ostatnie
cztery znaki kodu DOT.
DOT: XXXX XXXX OOOO
Pierwsza część kodu DOT to kod nume-
ryczny zakładów produkcyjnych, środkowa
część kodu to oznaczenie rozmiaru opony
i rodzaju bieżnika, a ostatnie cztery znaki
kodu określają tydzień i rok produkcji.
Na przykład:
Kod DOT XXXX XXXX 1615 oznacza, że opona
wyprodukowana została w 16. tygodniu
2015 roku.
4. Rodzaj i skład opony
Liczba warstw osnowy (kordu pokrytego
gumą) opony. Podane są również materia-
ły, z których wykonano oponę: stal, nylon,
poliester itd. Litera „R” oznacza oponę
radialną (osnowa opony składa się z kilku
warstw ułożonych na przemian w dwóch
kierunkach, pod różnym kątem, mniejszym
niż 90°), litera „D” oznacza oponę diagonal-
ną (osnowa ułożona krzyżowo — pod kątem
90°), litera „B” oznacza oponę opasaną.
Wiek opon
Stan opon, również tych nieużywanych, pogarsza się z upływem czasu. Bez względu na stan bieżnika, zaleca się wymianę opon po ok. 6 latach normal-nego użytkowania. Wysoka tempera-tura i jazda pod dużym obciążeniem mogą przyspieszać proces zużywania się opon. Ignorowanie tych ostrzeżeń może spowodować nagłe uszkodzenie opony i utratę panowania nad pojaz-dem, a w konsekwencji doprowadzić do wypadku i zagrożenia dla zdrowia lub życia.
OSTRZEŻENIE
Symbol indeksu prędkościPrędkość maksymalna
Q160 km/h
R170 km/h
S180 km/h
T190 km/h
U200 km/h
Przeglłdy, czynnoąci obsśugowe i naprawy
Page 384 of 446

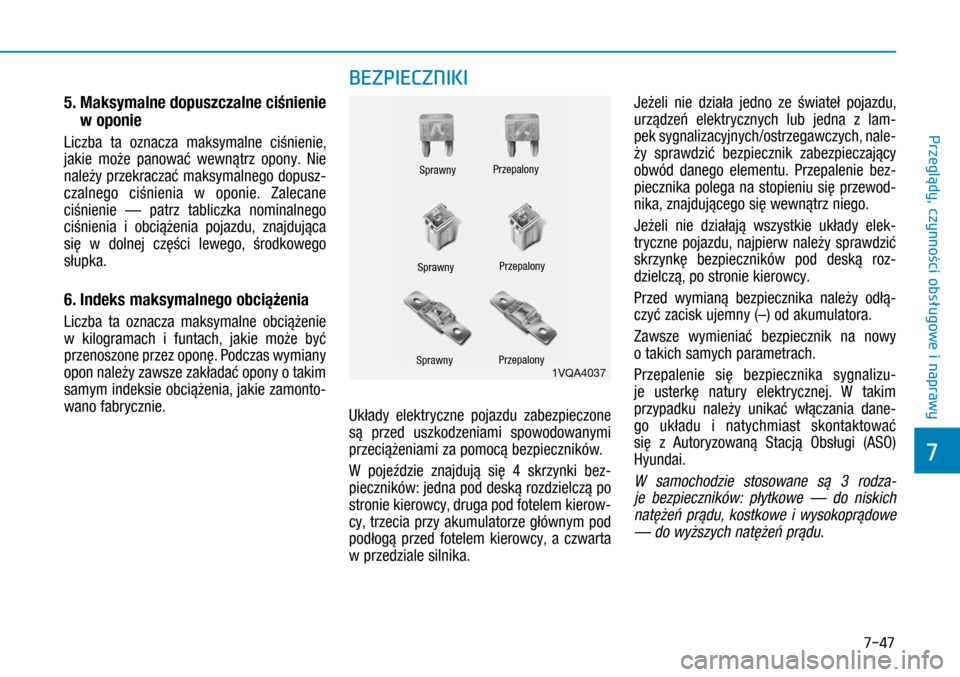

7-47
5.
Maksymalne dopuszczalne ciśnienie
w oponie
Liczba ta oznacza maksymalne ciśnienie,
jakie może panować wewnątrz opony. Nie
należy przekraczać maksymalnego dopusz-
czalnego ciśnienia w oponie. Zalecane
ciśnienie — patrz tabliczka nominalnego
ciśnienia i obciążenia pojazdu, znajdująca
się w dolnej części lewego, środkowego
słupka.
6. Indeks maksymalnego obciążenia
Liczba ta oznacza maksymalne obciążenie
w kilogramach i funtach, jakie może być
przenoszone przez oponę. Podczas wymiany
opon należy zawsze zakładać opony o takim
samym indeksie obciążenia, jakie zamonto-
wano fabrycznie.Układy elektryczne pojazdu zabezpieczone
są przed uszkodzeniami spowodowanymi
przeciążeniami za pomocą bezpieczników.
W pojeździe znajdują się 4 skrzynki bez-
pieczników: jedna pod deską rozdzielczą po
stronie kierowcy, druga pod fotelem kierow-
cy, trzecia przy akumulatorze głównym pod
podłogą przed fotelem kierowcy, a czwarta
w przedziale silnika.
Jeżeli nie działa jedno ze świateł pojazdu,
urządzeń elektrycznych lub jedna z lam-
pek sygnalizacyjnych/ostrzegawczych, nale-
ży sprawdzić bezpiecznik zabezpieczający
obwód danego elementu. Przepalenie bez-
piecznika polega na stopieniu się przewod-
nika, znajdującego się wewnątrz niego.
Jeżeli nie działają wszystkie układy elek-
tryczne pojazdu, najpierw należy sprawdzić
skrzynkę bezpieczników pod deską roz-
dzielczą, po stronie kierowcy.
Przed wymianą bezpiecznika należy odłą-
czyć zacisk ujemny (–) od akumulatora.
Zawsze wymieniać bezpiecznik na nowy
o takich samych parametrach.
Przepalenie się bezpiecznika sygnalizu-
je usterkę natury elektrycznej. W takim
przypadku należy unikać włączania dane-
go układu i natychmiast skontaktować
się z Autoryzowaną Stacją Obsługi (ASO)
Hyundai.
W samochodzie stosowane są 3 rodza-
je bezpieczników: płytkowe — do niskich
natężeń prądu, kostkowe i wysokoprądowe
— do wyższych natężeń prądu.
BEZPIECZNIKI
1VQA4037
Przepalony
Przepalony
PrzepalonySprawny
Sprawny
Sprawny
7
Przeglądy, czynnożci obsćugowe i naprawy
Page 385 of 446

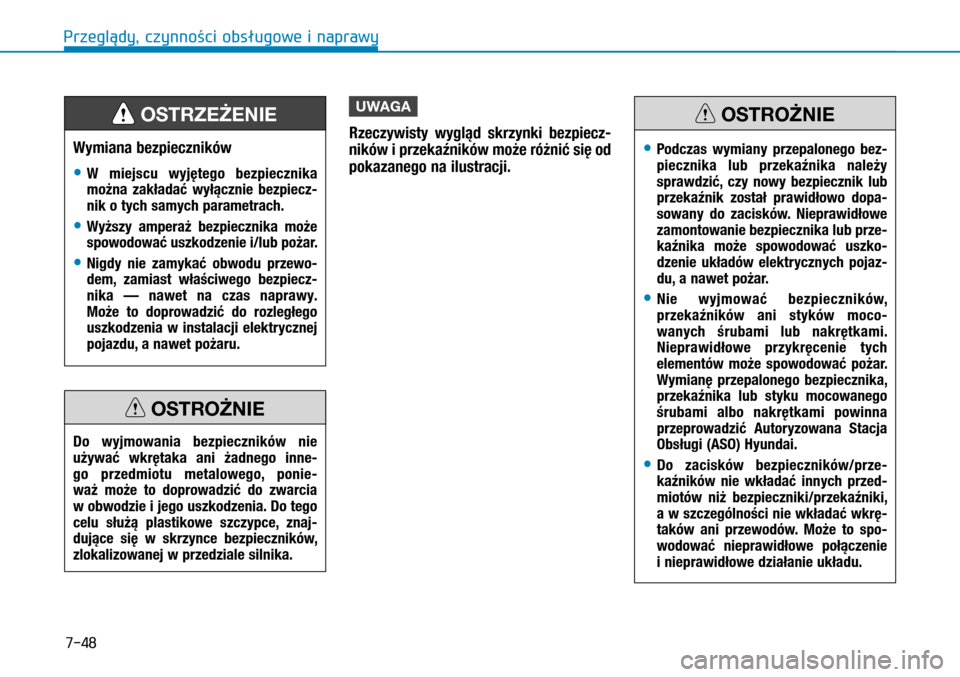

7-48
UWAGA
Rzeczywisty wygląd skrzynki bezpiecz-
ników i przekaźników może różnić się od
pokazanego na ilustracji.
Wymiana bezpieczników
• W miejscu wyjętego bezpiecznika można zakładać wyłącznie bezpiecz-nik o tych samych parametrach.
• Wyższy amperaż bezpiecznika może spowodować uszkodzenie i/lub pożar.
• Nigdy nie zamykać obwodu przewo-dem, zamiast właściwego bezpiecz-nika — nawet na czas naprawy. Może to doprowadzić do rozległego uszkodzenia w instalacji elektrycznej pojazdu, a nawet pożaru.
OSTRZEŻENIE
Do wyjmowania bezpieczników nie używać wkrętaka ani żadnego inne-
go przedmiotu metalowego, ponie-waż może to doprowadzić do zwarcia w obwodzie i jego uszkodzenia. Do tego celu służą plastikowe szczypce, znaj-dujące się w skrzynce bezpieczników, zlokalizowanej w przedziale silnika.
OSTROŻNIE
• Podczas wymiany przepalonego bez-piecznika lub przekaźnika należy sprawdzić, czy nowy bezpiecznik lub przekaźnik został prawidłowo dopa-sowany do zacisków. Nieprawidłowe zamontowanie bezpiecznika lub prze-kaźnika może spowodować uszko-dzenie układów elektrycznych pojaz-du, a nawet pożar.
• Nie wyjmować bezpieczników, przekaźników ani styków moco-wanych śrubami lub nakrętkami. Nieprawidłowe przykręcenie tych elementów może spowodować pożar. Wymianę przepalonego bezpiecznika, przekaźnika lub styku mocowanego śrubami albo nakrętkami powinna przeprowadzić Autoryzowana Stacja Obsługi (ASO) Hyundai.
• Do zacisków bezpieczników/prze-kaźników nie wkładać innych przed-miotów niż bezpieczniki/przekaźniki, a w szczególności nie wkładać wkrę-taków ani przewodów. Może to spo-wodować nieprawidłowe połączenie i nieprawidłowe działanie układu.
OSTROŻNIE
Przeglłdy, czynnoąci obsśugowe i naprawy
Page 386 of 446

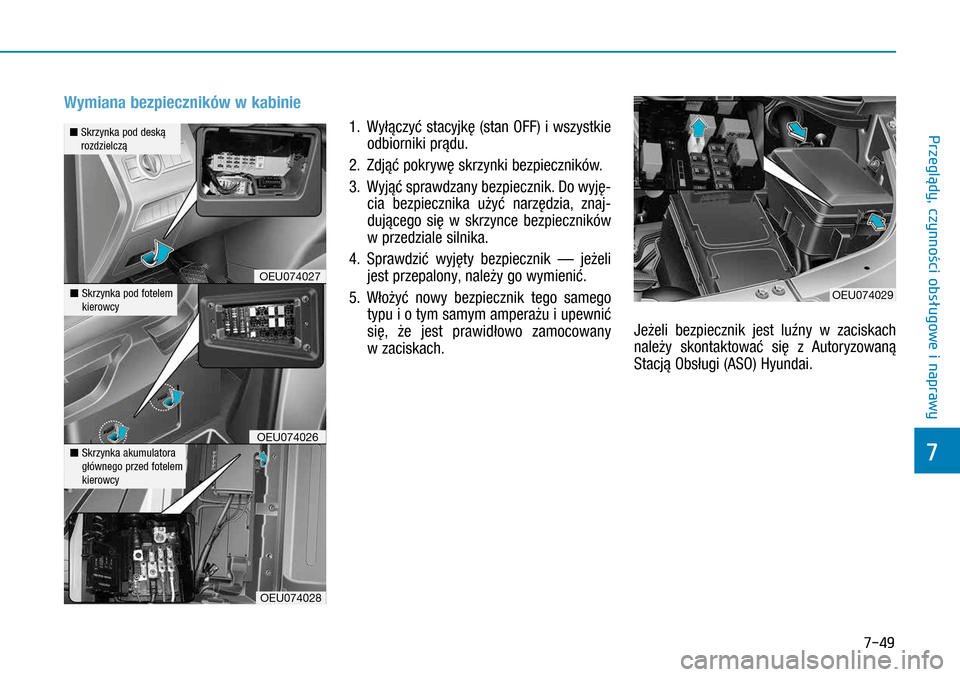

7-49
Wymiana bezpieczników w kabinie
1. Wyłączyć stacyjkę (stan OFF) i wszystkie
odbiorniki prądu.
2. Zdjąć pokrywę skrzynki bezpieczników.
3. Wyjąć sprawdzany bezpiecznik. Do wyję-
cia bezpiecznika użyć narzędzia, znaj-
dującego się w skrzynce bezpieczników
w przedziale silnika.
4. Sprawdzić wyjęty bezpiecznik — jeżeli
jest przepalony, należy go wymienić.
5. Włożyć nowy bezpiecznik tego samego
typu i o tym samym amperażu i upewnić
się, że jest prawidłowo zamocowany
w zaciskach.
Jeżeli bezpiecznik jest luźny w zaciskach
należy skontaktować się z Autoryzowaną
Stacją Obsługi (ASO) Hyundai.
OEU074027
OEU074026
OEU074028
n Skrzynka pod fotelem kierowcy
n Skrzynka pod deską rozdzielczą
n Skrzynka akumulatora głównego przed fotelem kierowcy
OEU074029
7
Przeglądy, czynnożci obsćugowe i naprawy
Page 387 of 446

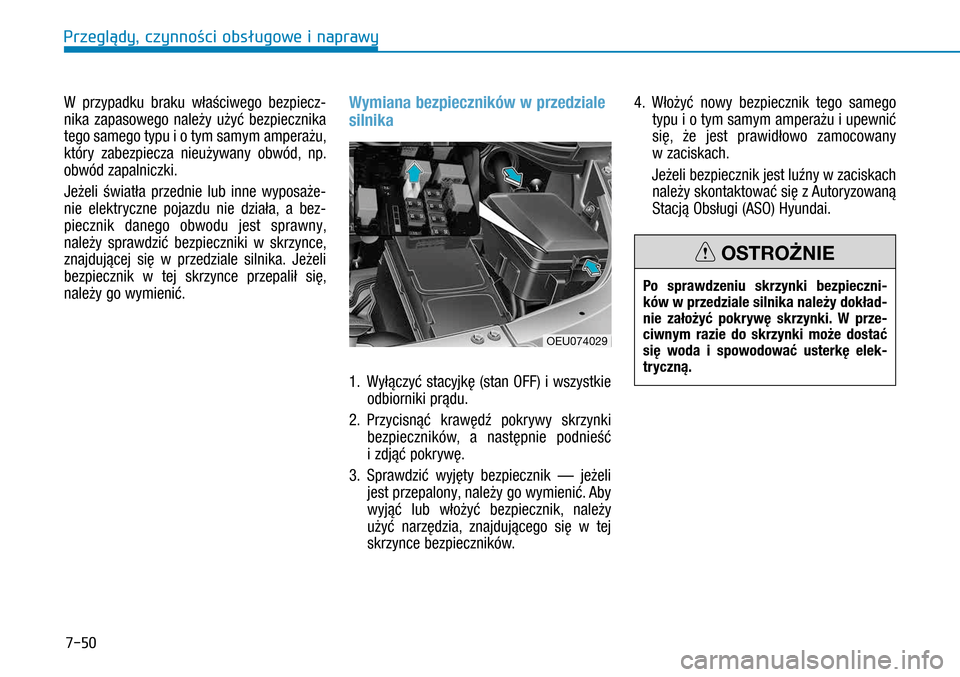

7-50
W przypadku braku właściwego bezpiecz-
nika zapasowego należy użyć bezpiecznika
tego samego typu i o tym samym amperażu,
który zabezpiecza nieużywany obwód, np.
obwód zapalniczki.
Jeżeli światła przednie lub inne wyposaże-
nie elektryczne pojazdu nie działa, a bez-
piecznik danego obwodu jest sprawny,
należy sprawdzić bezpieczniki w skrzynce,
znajdującej się w przedziale silnika. Jeżeli
bezpiecznik w tej skrzynce przepalił się,
należy go wymienić.
Wymiana bezpieczników w przedziale
silnika
1. Wyłączyć stacyjkę (stan OFF) i wszystkie
odbiorniki prądu.
2. Przycisnąć krawędź pokrywy skrzynki
bezpieczników, a następnie podnieść
i zdjąć pokrywę.
3. Sprawdzić wyjęty bezpiecznik — jeżeli
jest przepalony, należy go wymienić. Aby
wyjąć lub włożyć bezpiecznik, należy
użyć narzędzia, znajdującego się w tej
skrzynce bezpieczników.
4. Włożyć nowy bezpiecznik tego samego
typu i o tym samym amperażu i upewnić
się, że jest prawidłowo zamocowany
w zaciskach.
Jeżeli bezpiecznik jest luźny w zaciskach
należy skontaktować się z Autoryzowaną
Stacją Obsługi (ASO) Hyundai.
OEU074029
Po sprawdzeniu skrzynki bezpieczni-ków w przedziale silnika należy dokład-nie założyć pokrywę skrzynki. W prze-ciwnym razie do skrzynki może dostać się woda i spowodować usterkę elek-tryczną.
OSTROŻNIE
Przeglłdy, czynnoąci obsśugowe i naprawy
Page 388 of 446

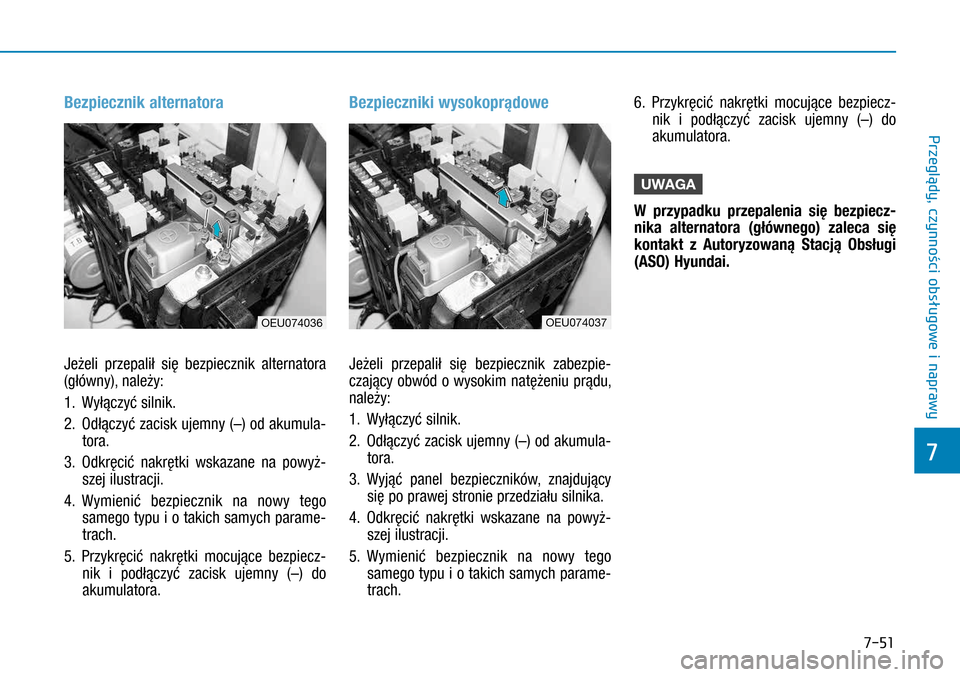

7-51
Bezpiecznik alternatora
Jeżeli przepalił się bezpiecznik alternatora
(główny), należy:
1. Wyłączyć silnik.
2. Odłączyć zacisk ujemny (–) od akumula-
tora.
3. Odkręcić nakrętki wskazane na powyż-
szej ilustracji.
4. Wymienić bezpiecznik na nowy tego
samego typu i o takich samych parame-
trach.
5. Przykręcić nakrętki mocujące bezpiecz-
nik i podłączyć zacisk ujemny (–) do
akumulatora.
Bezpieczniki wysokoprądowe
Jeżeli przepalił się bezpiecznik zabezpie-
czający obwód o wysokim natężeniu prądu,
należy:
1. Wyłączyć silnik.
2. Odłączyć zacisk ujemny (–) od akumula-
tora.
3. Wyjąć panel bezpieczników, znajdujący
się po prawej stronie przedziału silnika.
4. Odkręcić nakrętki wskazane na powyż-
szej ilustracji.
5. Wymienić bezpiecznik na nowy tego
samego typu i o takich samych parame-
trach.
6. Przykręcić nakrętki mocujące bezpiecz-
nik i podłączyć zacisk ujemny (–) do
akumulatora.
UWAGA
W przypadku przepalenia się bezpiecz-
nika alternatora (głównego) zaleca się
kontakt z Autoryzowaną Stacją Obsługi
(ASO) Hyundai.
OEU074036OEU074037
7
Przeglądy, czynnożci obsćugowe i naprawy
Page 389 of 446

7-52
UWAGA
Rzeczywisty układ skrzynek bezpiecz-
ników zakupionego pojazdu może róż-
nić się od przedstawionego w niniej-
szej instrukcji. Zamieszczone informacje
były aktualne w momencie przekazania
instrukcji do druku.
Podczas sprawdzania bezpieczników
należy korzystać z opisów na pokrywach
ich skrzynek.
OEU074059/OEU074060/OEU074058/OEU074039

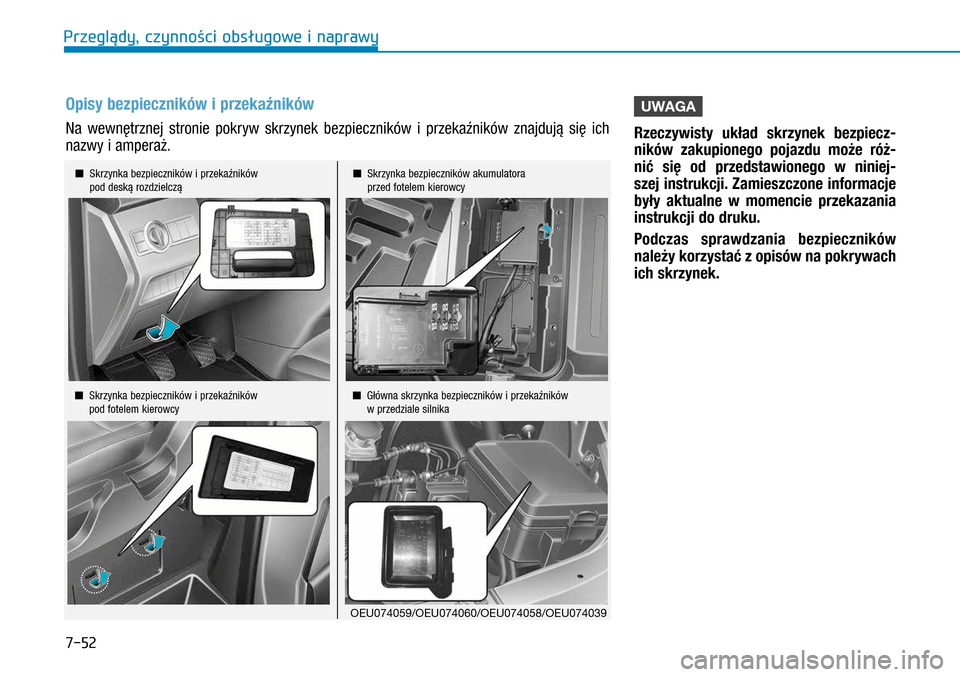

Opisy bezpieczników i przekaźników
Na wewnętrznej stronie pokryw skrzynek bezpieczników i przekaźników znajdują się ich
nazwy i amperaż.
n Skrzynka bezpieczników i przekaźników pod fotelem kierowcy
n Skrzynka bezpieczników i przekaźników pod deską rozdzielczą
n Główna skrzynka bezpieczników i przekaźników w przedziale silnika
n Skrzynka bezpieczników akumulatora przed fotelem kierowcy
Przeglłdy, czynnoąci obsśugowe i naprawy
Page 390 of 446

7-53

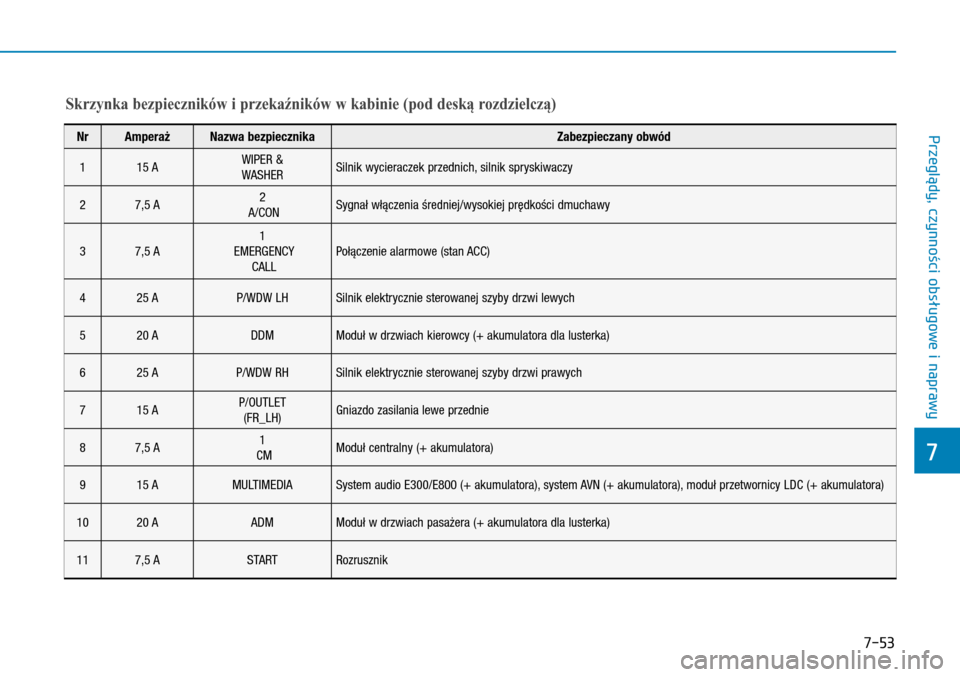

Skrzynka bezpieczników i przekaźników w kabinie (pod deską rozdzielczą)
NrAmperażNazwa bezpiecznikaZabezpieczany obwód
115 AWIPER & WASHERSilnik wycieraczek przednich, silnik spryskiwaczy
27,5 A2 A/CONSygnał włączenia średniej/wysokiej prędkości dmuchawy
37,5 A1 EMERGENCY CALLPołączenie alarmowe (stan ACC)
425 AP/WDW LHSilnik elektrycznie sterowanej szyby drzwi lewych
520 ADDMModuł w drzwiach kierowcy (+ akumulatora dla lusterka)
625 AP/WDW RHSilnik elektrycznie sterowanej szyby drzwi prawych
715 AP/OUTLET(FR_LH)Gniazdo zasilania lewe przednie
87,5 A1 CMModuł centralny (+ akumulatora)
915 AMULTIMEDIASystem audio E300/E800 (+ akumulatora), system AVN (+ akumulatora), moduł przetwornicy LDC (+ akumulatora)
1020 AADMModuł w drzwiach pasażera (+ akumulatora dla lusterka)
117,5 ASTARTRozrusznik
7
Przeglądy, czynnożci obsćugowe i naprawy
