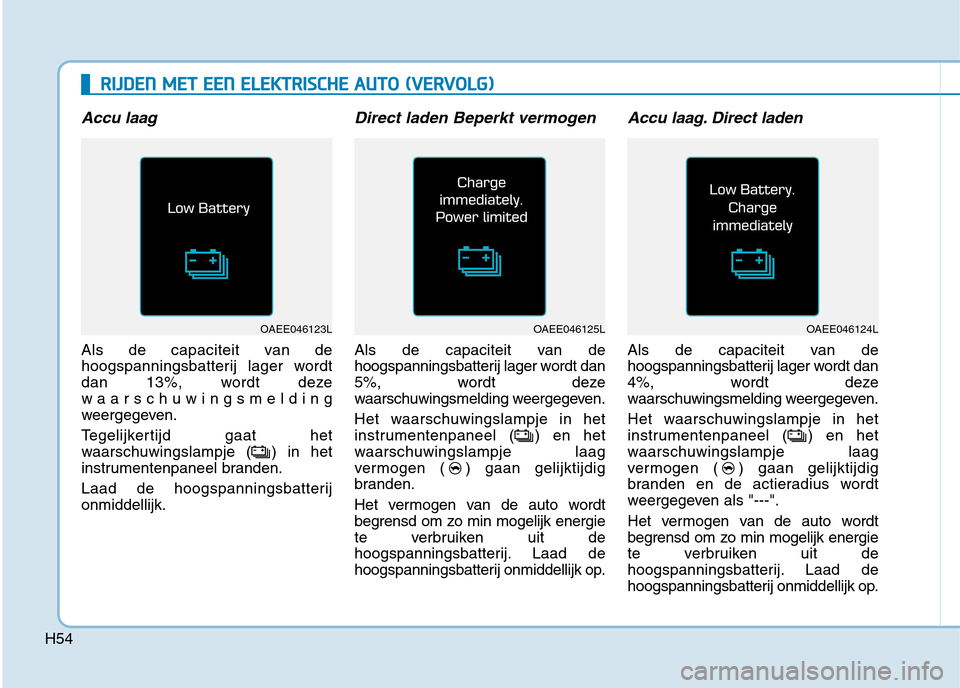

H54
RRIIJJ DD EENN MM EETT EE EENN EE LLEE KK TTRR IISS CC HH EE AA UU TTOO (( VV EERR VV OO LLGG ))
Accu laag
Als de capaciteit van de
hoogspanningsbatterij lager wordt
dan 13%, wordt deze
waarschuwingsmelding
weergegeven.
Tegelijkertijd gaat het
waarschuwingslampje ( ) in het
instrumentenpaneel branden.
Laad de hoogspanningsbatterij onmiddellijk.
Direct laden Beperkt vermogen
Als de capaciteit van de
hoogspanningsbatterij lager wordt dan
5%, wordt deze
waarschuwingsmelding weergegeven.
Het waarschuwingslampje in het
instrumentenpaneel ( ) en het
waarschuwingslampje laag
vermogen ( ) gaan gelijktijdig
branden.
Het vermogen van de auto wordt
begrensd om zo min mogelijk energie
te verbruiken uit de
hoogspanningsbatterij. Laad de
hoogspanningsbatterij onmiddellijk op.
Accu laag. Direct laden
Als de capaciteit van de
hoogspanningsbatterij lager wordt dan
4%, wordt deze
waarschuwingsmelding weergegeven.
Het waarschuwingslampje in het
instrumentenpaneel ( ) en het
waarschuwingslampje laag
vermogen ( ) gaan gelijktijdig
branden en de actieradius wordt
weergegeven als "---".
Het vermogen van de auto wordt
begrensd om zo min mogelijk energie
te verbruiken uit de
hoogspanningsbatterij. Laad de
hoogspanningsbatterij onmiddellijk op.
OAEE046125LOAEE046124LOAEE046123L

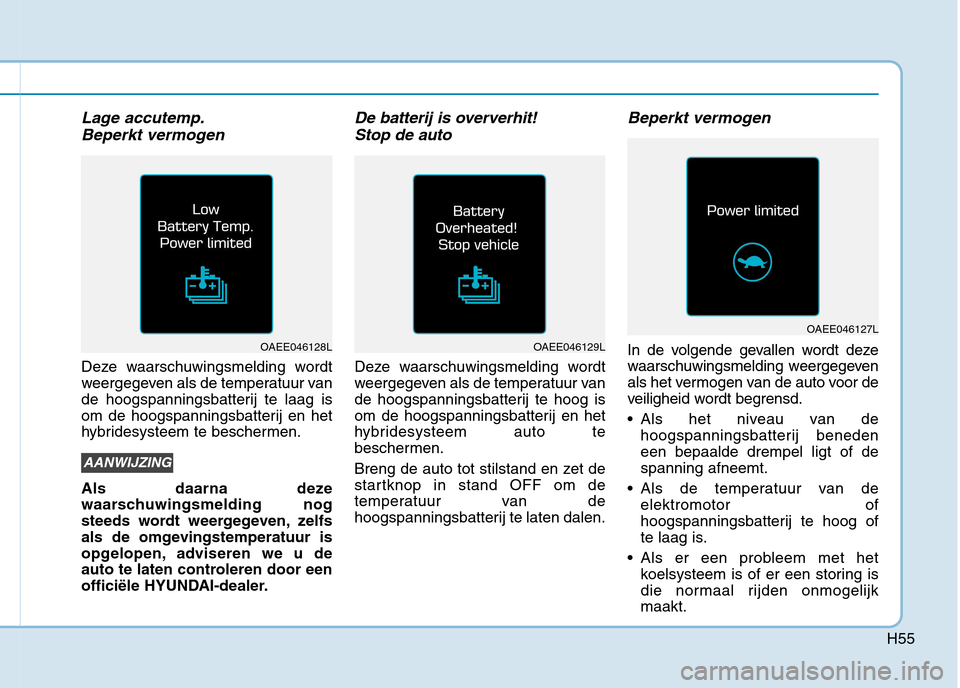

H55
Lage accutemp.Beperkt vermogen
Deze waarschuwingsmelding wordt
weergegeven als de temperatuur van
de hoogspanningsbatterij te laag is
om de hoogspanningsbatterij en het
hybridesysteem te beschermen.
Als daarna deze
waarschuwingsmelding nog
steeds wordt weergegeven, zelfs
als de omgevingstemperatuur is
opgelopen, adviseren we u de
auto te laten controleren door een
officiële HYUNDAI-dealer.
De batterij is oververhit! Stop de auto
Deze waarschuwingsmelding wordt
weergegeven als de temperatuur van
de hoogspanningsbatterij te hoog is
om de hoogspanningsbatterij en het
hybridesysteem auto te
beschermen.
Breng de auto tot stilstand en zet de
startknop in stand OFF om de
temperatuur van de
hoogspanningsbatterij te laten dalen.
Beperkt vermogen
In de volgende gevallen wordt deze
waarschuwingsmelding weergegeven
als het vermogen van de auto voor de
veiligheid wordt begrensd.
Als het niveau van de hoogspanningsbatterij beneden een bepaalde drempel ligt of despanning afneemt.
Als de temperatuur van de elektromotor of
hoogspanningsbatterij te hoog of
te laag is.
Als er een probleem met het koelsysteem is of er een storing is
die normaal rijden onmogelijkmaakt.
AANWIJZING
OAEE046128LOAEE046129L
OAEE046127L

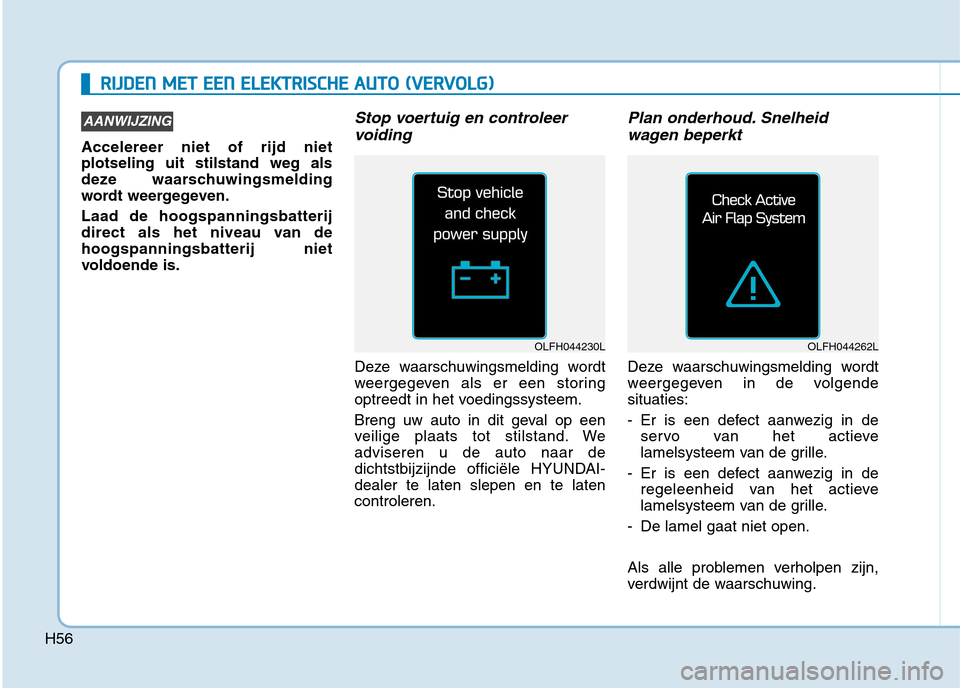

RRIIJJ DD EENN MM EETT EE EENN EE LLEE KK TTRR IISS CC HH EE AA UU TTOO (( VV EERR VV OO LLGG ))
Accelereer niet of rijd niet plotseling uit stilstand weg als
deze waarschuwingsmelding
wordt weergegeven. Laad de hoogspanningsbatterij
direct als het niveau van dehoogspanningsbatterij niet
voldoende is.
Stop voertuig en controleer
voiding
Deze waarschuwingsmelding wordt
weergegeven als er een storing
optreedt in het voedingssysteem.
Breng uw auto in dit geval op een
veilige plaats tot stilstand. Weadviseren u de auto naar de
dichtstbijzijnde officiële HYUNDAI-dealer te laten slepen en te latencontroleren.
Plan onderhoud. Snelheidwagen beperkt
Deze waarschuwingsmelding wordt
weergegeven in de volgendesituaties:
- Er is een defect aanwezig in de servo van het actieve
lamelsysteem van de grille.
- Er is een defect aanwezig in de regeleenheid van het actieve
lamelsysteem van de grille.
- De lamel gaat niet open.
Als alle problemen verholpen zijn,
verdwijnt de waarschuwing.
AANWIJZING
H56
OLFH044230LOLFH044262L

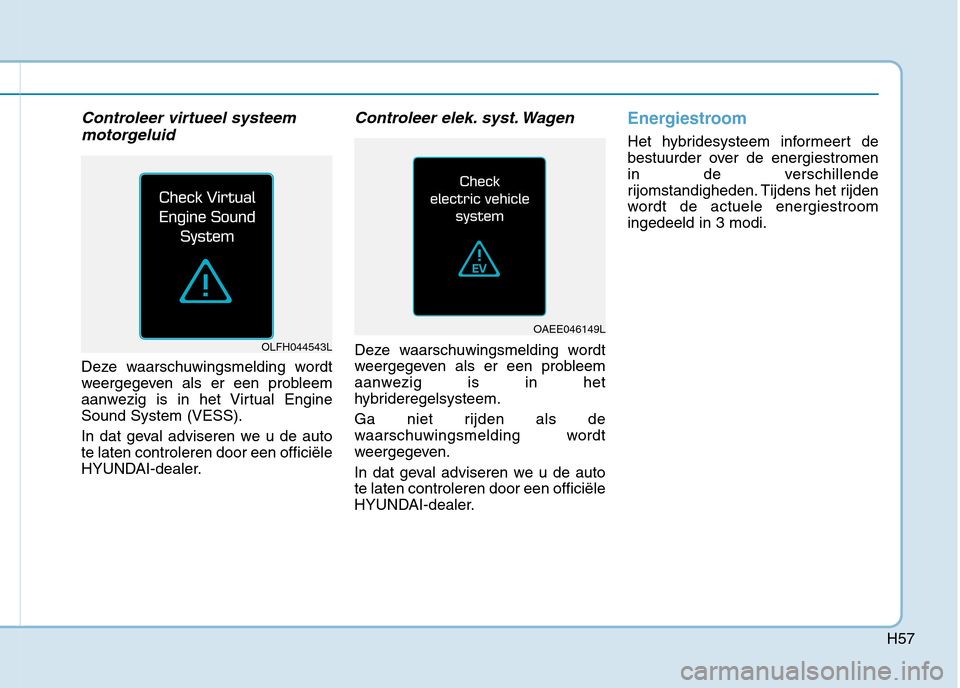

H57
Controleer virtueel systeemmotorgeluid
Deze waarschuwingsmelding wordt
weergegeven als er een probleem
aanwezig is in het Virtual EngineSound System (VESS).
In dat geval adviseren we u de auto te laten controleren door een officiële
HYUNDAI-dealer.
Controleer elek. syst. Wagen
Deze waarschuwingsmelding wordt
weergegeven als er een probleem
aanwezig is in het
hybrideregelsysteem.
Ga niet rijden als de
waarschuwingsmelding wordt
weergegeven.
In dat geval adviseren we u de auto te laten controleren door een officiële
HYUNDAI-dealer.
Energiestroom
Het hybridesysteem informeert de
bestuurder over de energiestromen
in de verschillende
rijomstandigheden. Tijdens het rijden
wordt de actuele energiestroomingedeeld in 3 modi.
OAEE046149L
OLFH044543L

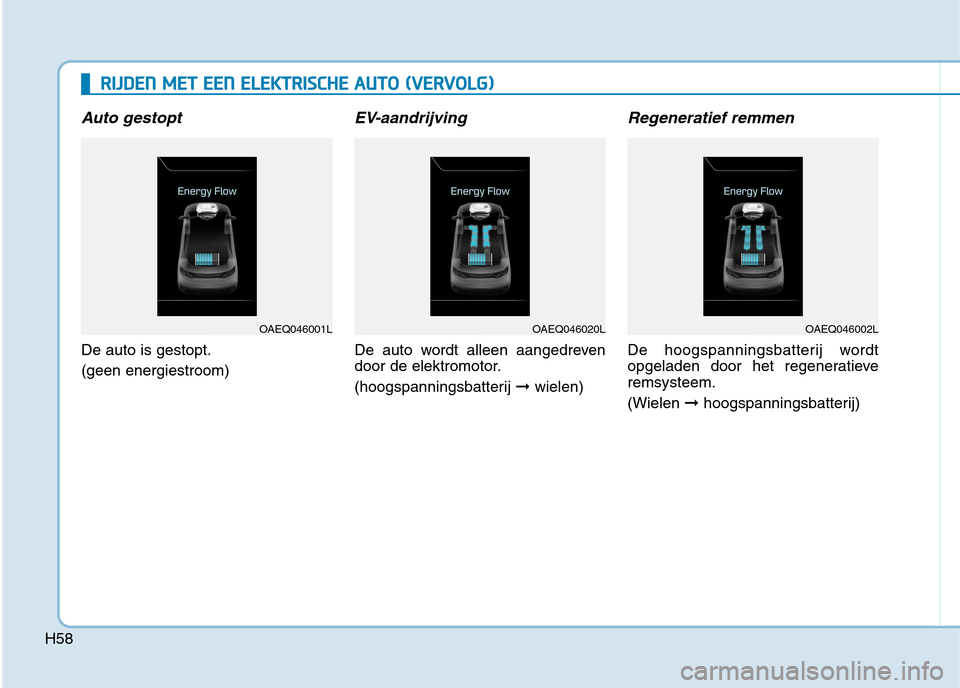

H58
Auto gestopt
De auto is gestopt. (geen energiestroom)
EV-aandrijving
De auto wordt alleen aangedreven
door de elektromotor.
(hoogspanningsbatterij ➞wielen)
Regeneratief remmen
De hoogspanningsbatterij wordt
opgeladen door het regeneratieveremsysteem. (Wielen ➞hoogspanningsbatterij)
RRIIJJ DD EENN MM EETT EE EENN EE LLEE KK TTRR IISS CC HH EE AA UU TTOO (( VV EERR VV OO LLGG ))
OAEQ046020LOAEQ046002LOAEQ046001L

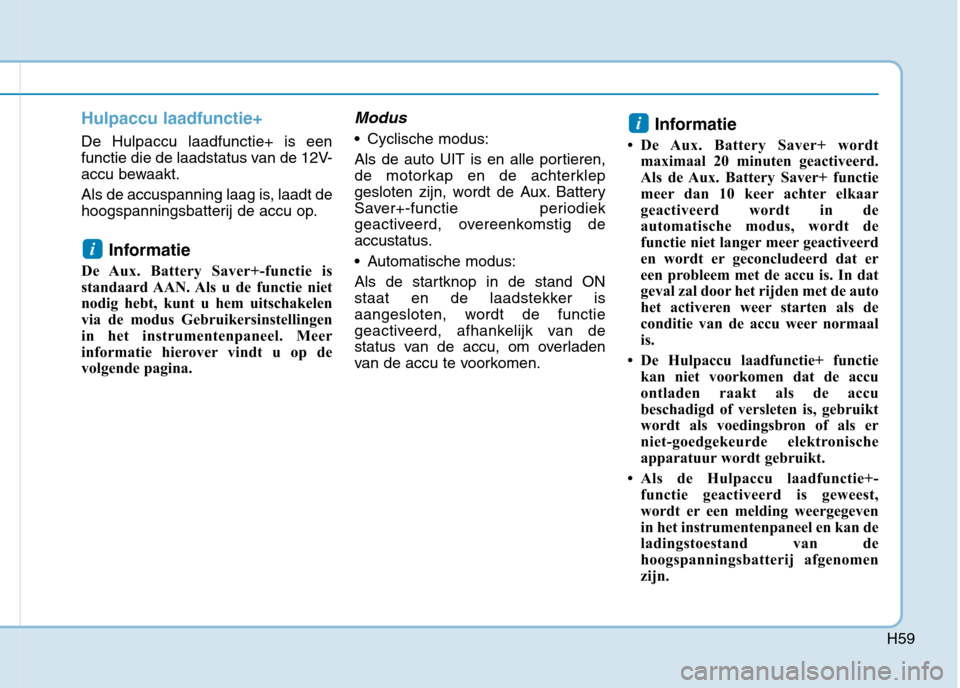

H59
Hulpaccu laadfunctie+
De Hulpaccu laadfunctie+ is een
functie die de laadstatus van de 12V-
accu bewaakt.
Als de accuspanning laag is, laadt de
hoogspanningsbatterij de accu op.Informatie
De Aux. Battery Saver+-functie is
standaard AAN. Als u de functie niet
nodig hebt, kunt u hem uitschakelen
via de modus Gebruikersinstellingen
in het instrumentenpaneel. Meer
informatie hierover vindt u op de
volgende pagina.
Modus
Cyclische modus:
Als de auto UIT is en alle portieren,
de motorkap en de achterklep
gesloten zijn, wordt de Aux. Battery
Saver+-functie periodiek
geactiveerd, overeenkomstig de
accustatus.
Automatische modus:
Als de startknop in de stand ON
staat en de laadstekker is
aangesloten, wordt de functie
geactiveerd, afhankelijk van de
status van de accu, om overladen
van de accu te voorkomen. Informatie
 De Aux. Battery Saver+ wordt maximaal 20 minuten geactiveerd.
Als de Aux. Battery Saver+ functie
meer dan 10 keer achter elkaar
geactiveerd wordt in de
automatische modus, wordt de
functie niet langer meer geactiveerd
en wordt er geconcludeerd dat er
een probleem met de accu is. In dat
geval zal door het rijden met de auto
het activeren weer starten als de
conditie van de accu weer normaal
is.
 De Hulpaccu laadfunctie+ functie kan niet voorkomen dat de accu
ontladen raakt als de accu
beschadigd of versleten is, gebruikt
wordt als voedingsbron of als er
niet-goedgekeurde elektronische
apparatuur wordt gebruikt.
 Als de Hulpaccu laadfunctie+- functie geactiveerd is geweest,
wordt er een melding weergegeven
in het instrumentenpaneel en kan de
ladingstoestand van de
hoogspanningsbatterij afgenomen
zijn.i
i

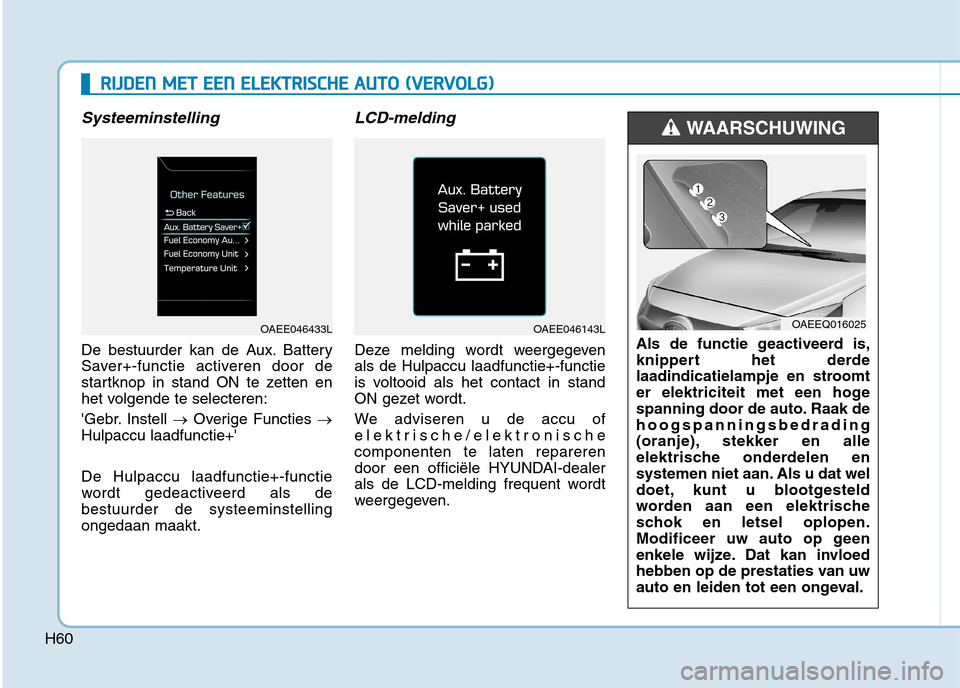

H60
Systeeminstelling
De bestuurder kan de Aux. Battery
Saver+-functie activeren door de
startknop in stand ON te zetten en
het volgende te selecteren:
'Gebr. Instell Overige Functies
Hulpaccu laadfunctie+' De Hulpaccu laadfunctie+-functie
wordt gedeactiveerd als debestuurder de systeeminstellingongedaan maakt.
LCD-melding
Deze melding wordt weergegevenals de Hulpaccu laadfunctie+-functie
is voltooid als het contact in stand
ON gezet wordt.
We adviseren u de accu of
elektrische/elektronischecomponenten te laten repareren
door een officiële HYUNDAI-dealer
als de LCD-melding frequent wordt
weergegeven.
RR IIJJ DD EENN MM EETT EE EENN EE LLEE KK TTRR IISS CC HH EE AA UU TTOO (( VV EERR VV OO LLGG ))
Als de functie geactiveerd is,
knippert het derde
laadindicatielampje en stroomt
er elektriciteit met een hoge
spanning door de auto. Raak dehoogspanningsbedrading
(oranje), stekker en alle
elektrische onderdelen en
systemen niet aan. Als u dat wel
doet, kunt u blootgesteld
worden aan een elektrische
schok en letsel oplopen.
Modificeer uw auto op geen
enkele wijze. Dat kan invloed
hebben op de prestaties van uw
auto en leiden tot een ongeval.
WAARSCHUWING
OAEEQ016025OAEE046143LOAEE046433L

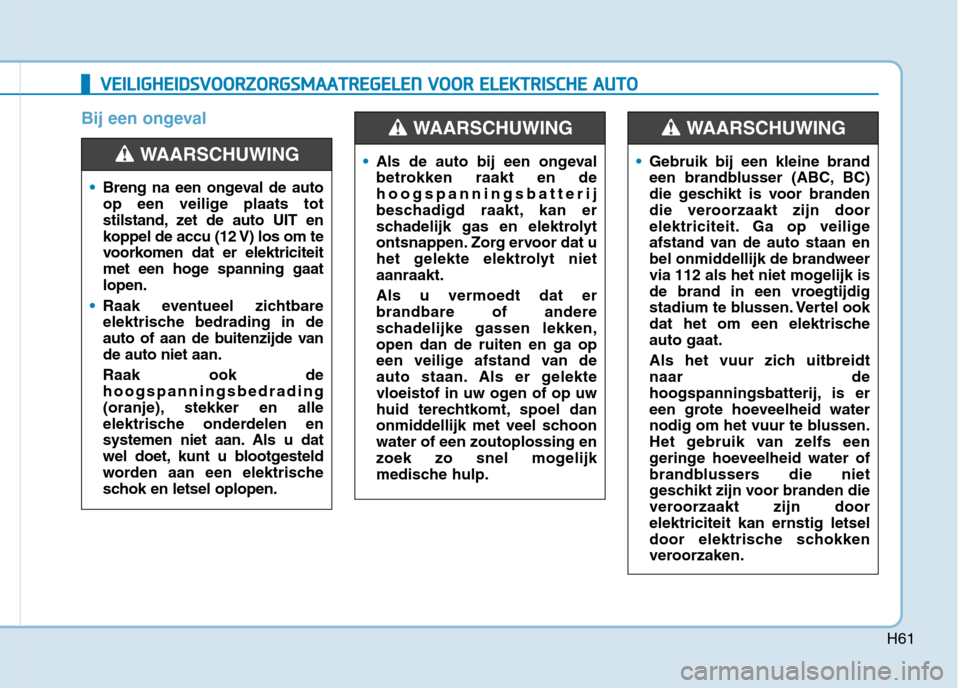

H61
Bij een ongeval
VVEEIILL IIGG HH EEIIDD SSVV OO OO RRZZOO RRGG SSMM AAAATTRR EEGG EELLEE NN VV OO OO RR EE LLEE KK TTRR IISS CC HH EE AA UU TTOO

Breng na een ongeval de auto
op een veilige plaats tot
stilstand, zet de auto UIT en
koppel de accu (12 V) los om te
voorkomen dat er elektriciteit
met een hoge spanning gaatlopen.
Raak eventueel zichtbare
elektrische bedrading in de
auto of aan de buitenzijde vande auto niet aan. Raak ook de hoogspanningsbedrading
(oranje), stekker en alle
elektrische onderdelen en
systemen niet aan. Als u dat
wel doet, kunt u blootgesteld
worden aan een elektrische
schok en letsel oplopen.
WAARSCHUWING Als de auto bij een ongeval
betrokken raakt en dehoogspanningsbatterij
beschadigd raakt, kan er
schadelijk gas en elektrolyt
ontsnappen. Zorg ervoor dat u
het gelekte elektrolyt nietaanraakt. Als u vermoedt dat er brandbare of andere
schadelijke gassen lekken,open dan de ruiten en ga op
een veilige afstand van de
auto staan. Als er gelekte
vloeistof in uw ogen of op uw
huid terechtkomt, spoel dan
onmiddellijk met veel schoonwater of een zoutoplossing en
zoek zo snel mogelijk
medische hulp.
WAARSCHUWING
Gebruik bij een kleine brand
een brandblusser (ABC, BC)
die geschikt is voor branden
die veroorzaakt zijn door
elektriciteit. Ga op veilige
afstand van de auto staan en
bel onmiddellijk de brandweer
via 112 als het niet mogelijk is
de brand in een vroegtijdig
stadium te blussen. Vertel ook
dat het om een elektrischeauto gaat.
Als het vuur zich uitbreidt naar de
hoogspanningsbatterij, is er
een grote hoeveelheid water
nodig om het vuur te blussen.
Het gebruik van zelfs een
geringe hoeveelheid water of
brandblussers die niet
geschikt zijn voor branden die
veroorzaakt zijn doorelektriciteit kan ernstig letsel
door elektrische schokken
veroorzaken.
WAARSCHUWING

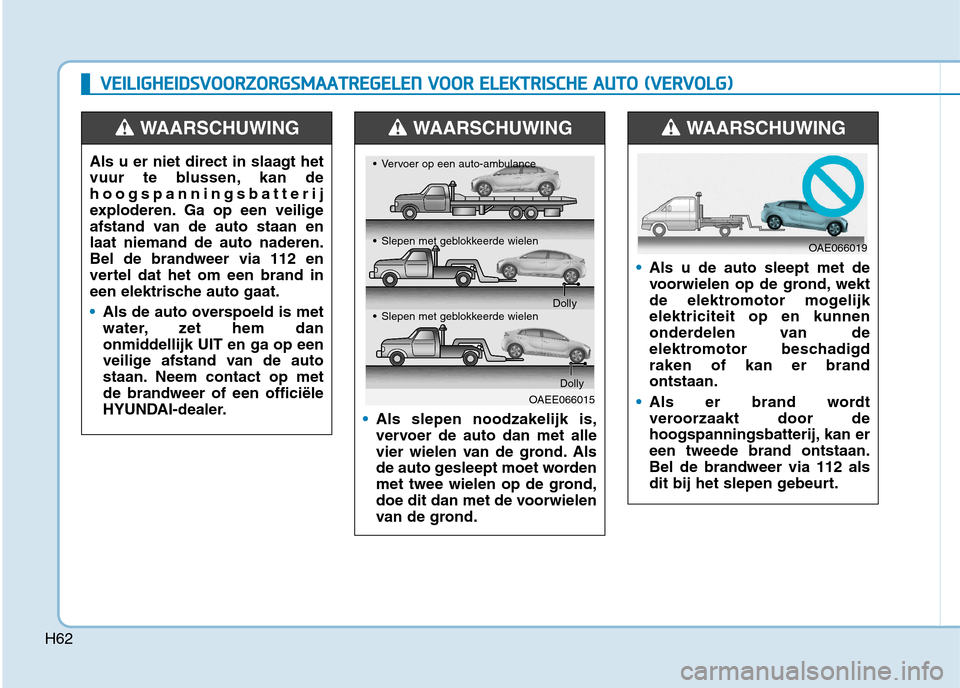

H62
VVEEIILL IIGG HH EEIIDD SSVV OO OORRZZOO RRGG SSMM AAAATTRR EEGG EELLEE NN VV OO OO RR EE LLEE KK TTRR IISS CC HH EE AA UU TTOO (( VV EERR VV OO LLGG ))
Als u er niet direct in slaagt het
vuur te blussen, kan dehoogspanningsbatterij
exploderen. Ga op een veilige
afstand van de auto staan enlaat niemand de auto naderen.
Bel de brandweer via 112 en
vertel dat het om een brand in
een elektrische auto gaat.
Als de auto overspoeld is met
water, zet hem dan
onmiddellijk UIT en ga op een
veilige afstand van de auto
staan. Neem contact op met
de brandweer of een officiële
HYUNDAI-dealer.
WAARSCHUWING
Als u de auto sleept met de
voorwielen op de grond, wekt
de elektromotor mogelijkelektriciteit op en kunnen
onderdelen van de
elektromotor beschadigdraken of kan er brandontstaan.
Als er brand wordt
veroorzaakt door de
hoogspanningsbatterij, kan ereen tweede brand ontstaan.
Bel de brandweer via 112 als
dit bij het slepen gebeurt.
WAARSCHUWING
Als slepen noodzakelijk is,
vervoer de auto dan met alle
vier wielen van de grond. Als
de auto gesleept moet worden
met twee wielen op de grond,
doe dit dan met de voorwielen
van de grond.
WAARSCHUWING
OAE066019
OAEE066015
Vervoer op een auto-ambulance
Slepen met geblokkeerde wielen
Dolly
Slepen met geblokkeerde wielen
Dolly

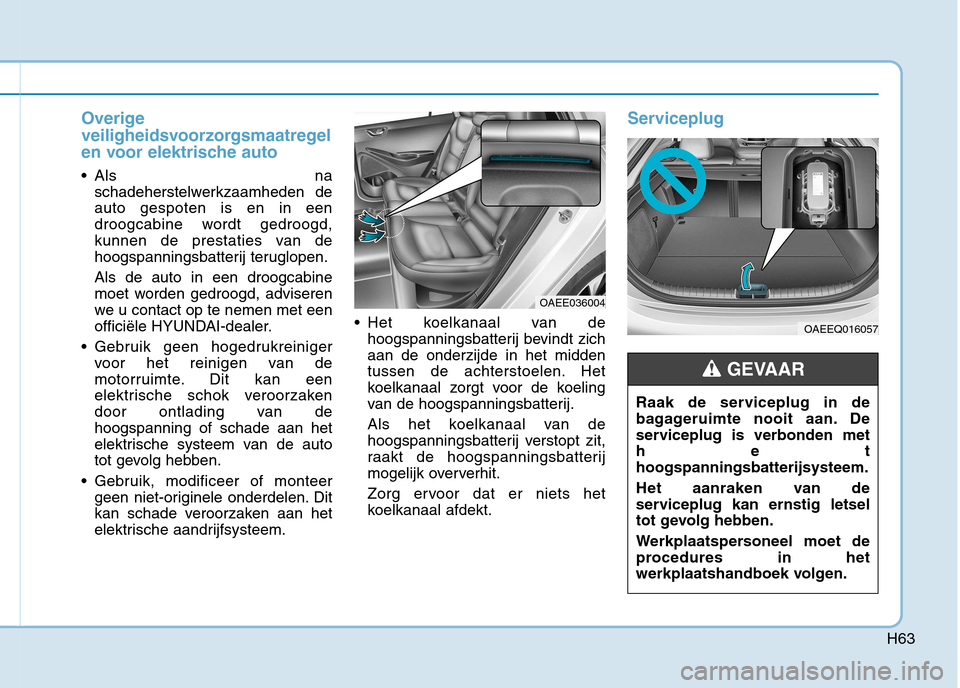

H63
Overige
veiligheidsvoorzorgsmaatregel
en voor elektrische auto
Als naschadeherstelwerkzaamheden de auto gespoten is en in een
droogcabine wordt gedroogd,
kunnen de prestaties van de
hoogspanningsbatterij teruglopen. Als de auto in een droogcabine
moet worden gedroogd, adviseren
we u contact op te nemen met een
officiële HYUNDAI-dealer.
Gebruik geen hogedrukreiniger voor het reinigen van de
motorruimte. Dit kan een
elektrische schok veroorzaken
door ontlading van dehoogspanning of schade aan het
elektrische systeem van de auto
tot gevolg hebben.
Gebruik, modificeer of monteer geen niet-originele onderdelen. Dit
kan schade veroorzaken aan het
elektrische aandrijfsysteem. Het koelkanaal van de
hoogspanningsbatterij bevindt zichaan de onderzijde in het midden
tussen de achterstoelen. Het
koelkanaal zorgt voor de koeling
van de hoogspanningsbatterij.
Als het koelkanaal van de
hoogspanningsbatterij verstopt zit,
raakt de hoogspanningsbatterij
mogelijk oververhit.
Zorg ervoor dat er niets het
koelkanaal afdekt.
Serviceplug
OAEE036004
OAEEQ016057
Raak de serviceplug in de
bagageruimte nooit aan. De
serviceplug is verbonden methethoogspanningsbatterijsysteem.
Het aanraken van de
serviceplug kan ernstig letsel
tot gevolg hebben.
Werkplaatspersoneel moet de
procedures in het
werkplaatshandboek volgen.
GEVAAR
