2-53
Equipamentos de segurança do seu veículo
2

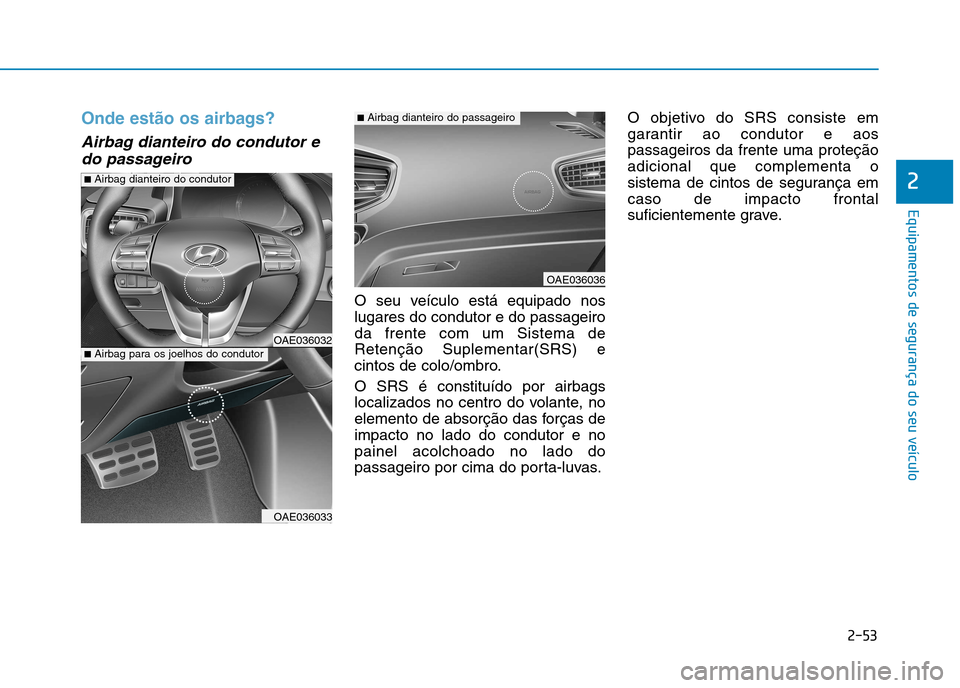

Onde estão os airbags?
Airbag dianteiro do condutor edo passageiro
O seu veículo está equipado nos lugares do condutor e do passageiroda frente com um Sistema deRetenção Suplementar(SRS) e
cintos de colo/ombro. O SRS é constituído por airbags
localizados no centro do volante, no
elemento de absorção das forças deimpacto no lado do condutor e nopainel acolchoado no lado do
passageiro por cima do porta-luvas. O objetivo do SRS consiste em
garantir ao condutor e aospassageiros da frente uma proteçãoadicional que complementa o
sistema de cintos de segurança emcaso de impacto frontal
suficientemente grave.
OAE036036
■
Airbag dianteiro do passageiro
OAE036032
OAE036033
■Airbag para os joelhos do condutor
■Airbag dianteiro do condutor

2-54
Equipamentos de segurança do seu veículo

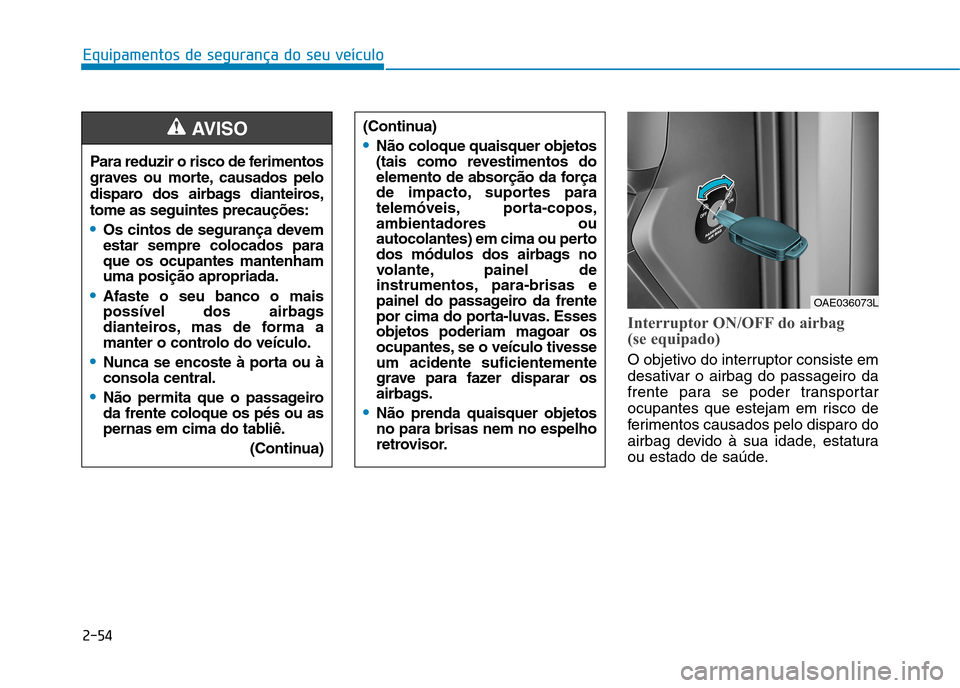

Interruptor ON/OFF do airbag
(se equipado)
O objetivo do interruptor consiste em
desativar o airbag do passageiro da
frente para se poder transportar
ocupantes que estejam em risco de
ferimentos causados pelo disparo do
airbag devido à sua idade, estatura
ou estado de saúde.
OAE036073L
Para reduzir o risco de ferimentos
graves ou morte, causados pelo
disparo dos airbags dianteiros,tome as seguintes precauções:
Os cintos de segurança devem estar sempre colocados paraque os ocupantes mantenham
uma posição apropriada.
Afaste o seu banco o mais
possível dos airbags
dianteiros, mas de forma a
manter o controlo do veículo.
Nunca se encoste à porta ou à consola central.
Não permita que o passageiro da frente coloque os pés ou as
pernas em cima do tabliê.
(Continua)
(Continua)
Não coloque quaisquer objetos
(tais como revestimentos do
elemento de absorção da força
de impacto, suportes para
telemóveis, porta-copos,ambientadores ou
autocolantes) em cima ou perto
dos módulos dos airbags no
volante, painel de
instrumentos, para-brisas e
painel do passageiro da frente
por cima do porta-luvas. Esses
objetos poderiam magoar os
ocupantes, se o veículo tivesseum acidente suficientemente
grave para fazer disparar os
airbags.
Não prenda quaisquer objetos no para brisas nem no espelho
retrovisor.
AVISO

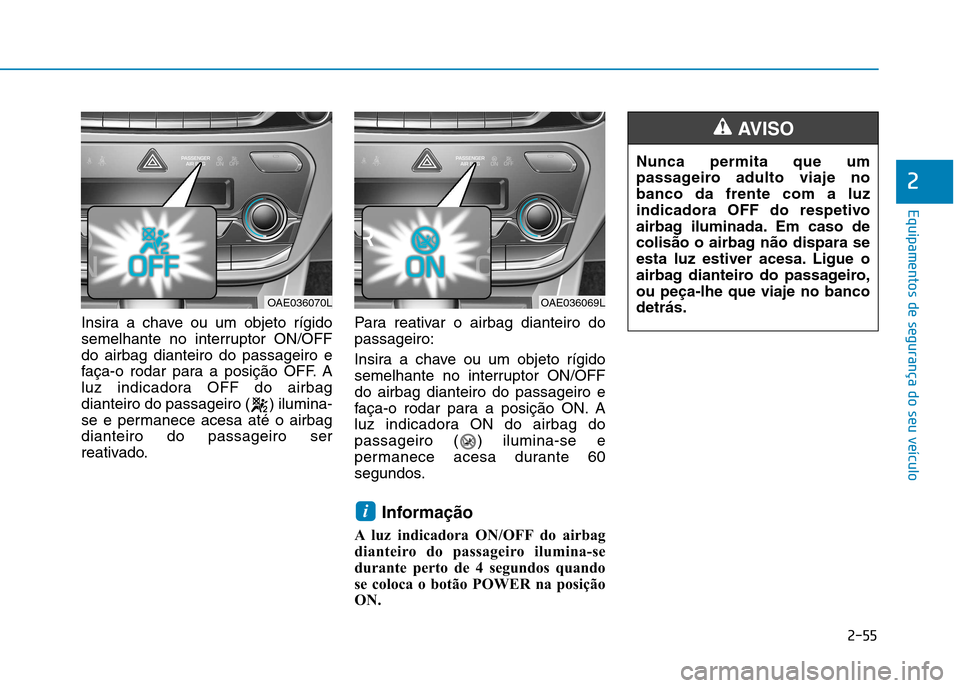

2-55
Equipamentos de segurança do seu veículo
2
Insira a chave ou um objeto rígido
semelhante no interruptor ON/OFFdo airbag dianteiro do passageiro e
faça-o rodar para a posição OFF. A
luz indicadora OFF do airbag
dianteiro do passageiro ( ) ilumina-
se e permanece acesa até o airbagdianteiro do passageiro ser
reativado.Para reativar o airbag dianteiro dopassageiro:
Insira a chave ou um objeto rígido
semelhante no interruptor ON/OFFdo airbag dianteiro do passageiro e
faça-o rodar para a posição ON. A
luz indicadora ON do airbag do
passageiro ( ) ilumina-se e
permanece acesa durante 60
segundos.
Informação
A luz indicadora ON/OFF do airbag
dianteiro do passageiro ilumina-se
durante perto de 4 segundos quando
se coloca o botão POWER na posição
ON.
i
OAE036069L Nunca permita que um
passageiro adulto viaje nobanco da frente com a luz
indicadora OFF do respetivo
airbag iluminada. Em caso de
colisão o airbag não dispara se
esta luz estiver acesa. Ligue o
airbag dianteiro do passageiro,ou peça-lhe que viaje no bancodetrás.
AVISO
OAE036070L

2-56
Equipamentos de segurança do seu veículo

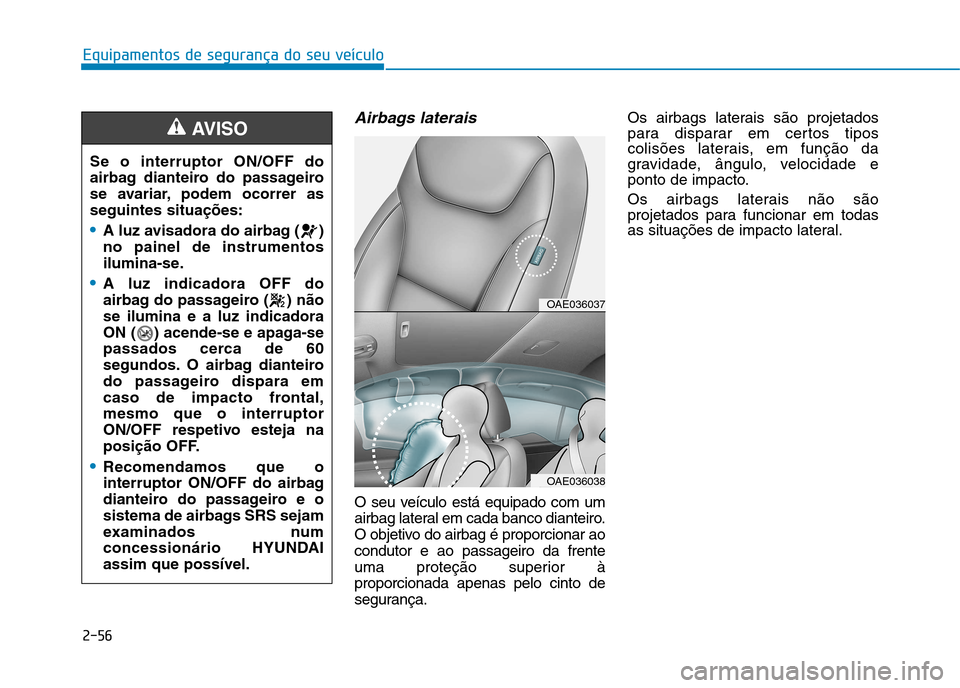

Airbags laterais
O seu veículo está equipado com um
airbag lateral em cada banco dianteiro.
O objetivo do airbag é proporcionar aocondutor e ao passageiro da frente
uma proteção superior àproporcionada apenas pelo cinto de
segurança.Os airbags laterais são projetados
para disparar em certos tipos
colisões laterais, em função da
gravidade, ângulo, velocidade e
ponto de impacto.
Os airbags laterais não são
projetados para funcionar em todas
as situações de impacto lateral.
Se o interruptor ON/OFF do
airbag dianteiro do passageiro
se avariar, podem ocorrer asseguintes situações:
A luz avisadora do airbag ( ) no painel de instrumentos
ilumina-se.
A luz indicadora OFF do
airbag do passageiro ( ) nãose ilumina e a luz indicadora
ON ( ) acende-se e apaga-se
passados cerca de 60
segundos. O airbag dianteiro
do passageiro dispara em
caso de impacto frontal,mesmo que o interruptor
ON/OFF respetivo esteja na
posição OFF.
Recomendamos que o
interruptor ON/OFF do airbag
dianteiro do passageiro e o
sistema de airbags SRS sejam
examinados num
concessionário HYUNDAIassim que possível.
AVISO
OAE036037
OAE036038

2-57
Equipamentos de segurança do seu veículo
2

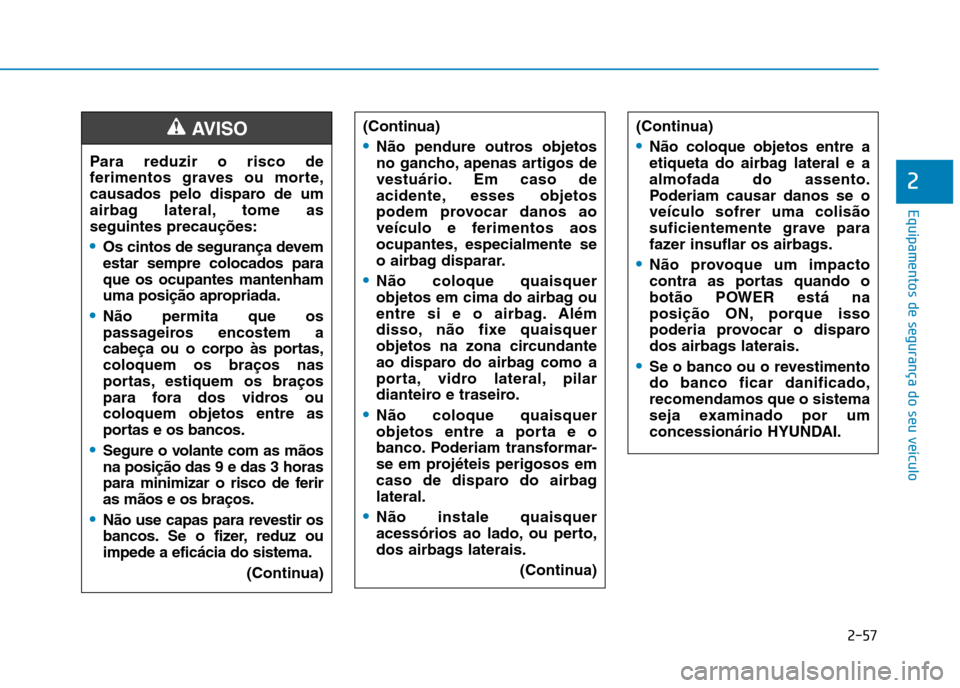

(Continua)
Não pendure outros objetos
no gancho, apenas artigos de
vestuário. Em caso de
acidente, esses objetos
podem provocar danos ao
veículo e ferimentos aos
ocupantes, especialmente se
o airbag disparar.
Não coloque quaisquer
objetos em cima do airbag ou
entre si e o airbag. Além
disso, não fixe quaisquer
objetos na zona circundante
ao disparo do airbag como a
porta, vidro lateral, pilar
dianteiro e traseiro.
Não coloque quaisquer
objetos entre a porta e o
banco. Poderiam transformar-
se em projéteis perigosos em
caso de disparo do airbaglateral.
Não instale quaisquer
acessórios ao lado, ou perto,
dos airbags laterais.(Continua)
(Continua)
Não coloque objetos entre a
etiqueta do airbag lateral e aalmofada do assento.
Poderiam causar danos se oveículo sofrer uma colisão
suficientemente grave para
fazer insuflar os airbags.
Não provoque um impacto
contra as portas quando o
botão POWER está na
posição ON, porque isso
poderia provocar o disparo
dos airbags laterais.
Se o banco ou o revestimento do banco ficar danificado,recomendamos que o sistema
seja examinado por um
concessionário HYUNDAI.
Para reduzir o risco de
ferimentos graves ou morte,
causados pelo disparo de um
airbag lateral, tome asseguintes precauções:
Os cintos de segurança devem estar sempre colocados paraque os ocupantes mantenham
uma posição apropriada.
Não permita que os
passageiros encostem a
cabeça ou o corpo às portas,coloquem os braços nas
portas, estiquem os braços
para fora dos vidros oucoloquem objetos entre as
portas e os bancos.
Segure o volante com as mãos na posição das 9 e das 3 horas
para minimizar o risco de feriras mãos e os braços.
Não use capas para revestir os
bancos. Se o fizer, reduz ouimpede a eficácia do sistema. (Continua)
AVISO

2-58
Equipamentos de segurança do seu veículo

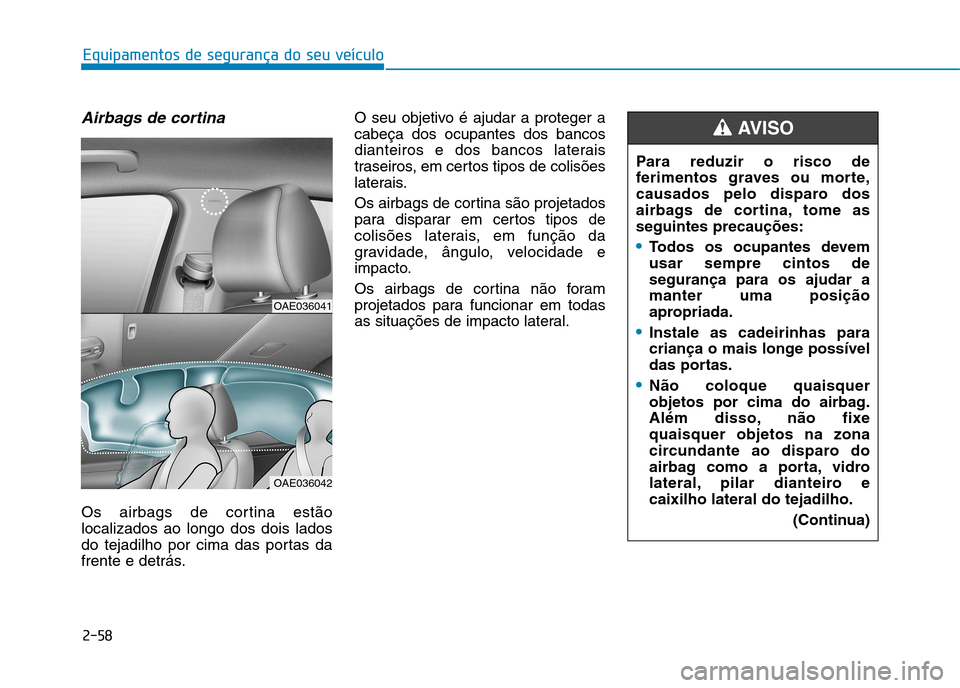

Airbags de cortina
Os airbags de cortina estão localizados ao longo dos dois lados
do tejadilho por cima das portas da
frente e detrás.O seu objetivo é ajudar a proteger acabeça dos ocupantes dos bancos
dianteiros e dos bancos laterais
traseiros, em certos tipos de colisões
laterais.
Os airbags de cortina são projetados
para disparar em certos tipos de
colisões laterais, em função da
gravidade, ângulo, velocidade e
impacto.
Os airbags de cortina não foram
projetados para funcionar em todas
as situações de impacto lateral.
OAE036041
OAE036042
Para reduzir o risco de
ferimentos graves ou morte,
causados pelo disparo dos
airbags de cortina, tome asseguintes precauções:
Todos os ocupantes devem usar sempre cintos desegurança para os ajudar amanter uma posição
apropriada.
Instale as cadeirinhas para
criança o mais longe possível
das portas.
Não coloque quaisquer
objetos por cima do airbag.
Além disso, não fixequaisquer objetos na zona
circundante ao disparo do
airbag como a porta, vidro
lateral, pilar dianteiro ecaixilho lateral do tejadilho.
(Continua)
AVISO

2-59
Equipamentos de segurança do seu veículo
2
Como funciona o sistema de
airbags?
O SRS é formado pelos seguintes componentes:
(1) Módulo do airbag dianteiro docondutor/
Módulo do airbag para os joelhos docondutor
(2) Módulo do airbag dianteiro do passageiro
(3) Módulos dos airbags laterais/ Sensores de impacto lateral
(4) Módulos dos airbags de cortina (5) Conjuntos do pré-tensor do
retrator dos cintos dianteiros/
pré-tensor do retrator dos cintos
traseiros (se equipado)
(6) Luz avisadora do airbag
(7) Módulo de controlo SRS (SRSCM)
(8) Sensores de impacto frontal
(9) Sensores de impacto lateral
(10) Indicador ON/OFF do airbag dianteiro do passageiro (só para o banco do passageiro dafrente)
(11) Interruptor ON/OFF do airbag dianteiro do passageiro
O SRSCM monitoriza
permanentemente todos os
elementos, desde que o botão
POWER esteja na posição ON, para
determinar se um eventual impacto é
suficientemente grave para dispararos airbags ou os pré-tensores dos
cintos de segurança.
(Continua)
Não pendure outros objetos
além de peças de roupa,especialmente objetos rígidos
ou quebráveis. Em caso de
acidente, esses objetos
poderiam provocar danos ao
veículo e ferimentos aosocupantes.
Não permita que os
passageiros encostem a
cabeça ou o corpo às portas,coloquem os braços nas
portas, estiquem os braços
para fora dos vidros oucoloquem objetos entre as
portas e os bancos.
Não abra nem tente reparar os
airbags de cortina.
OAEE036061L

2-60
Equipamentos de segurança do seu veículo

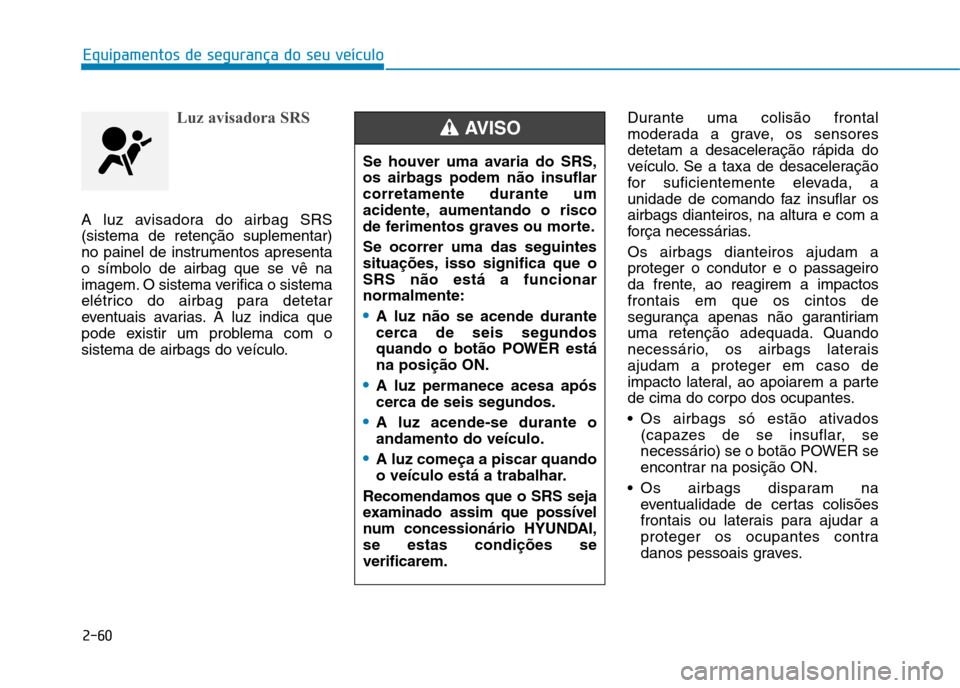

Luz avisadora SRS
A luz avisadora do airbag SRS (sistema de retenção suplementar)
no painel de instrumentos apresentao símbolo de airbag que se vê na
imagem. O sistema verifica o sistema
elétrico do airbag para detetar
eventuais avarias. A luz indica que
pode existir um problema com o
sistema de airbags do veículo.Durante uma colisão frontal
moderada a grave, os sensores
detetam a desaceleração rápida do
veículo. Se a taxa de desaceleração
for suficientemente elevada, a
unidade de comando faz insuflar os
airbags dianteiros, na altura e com a
força necessárias. Os airbags dianteiros ajudam a proteger o condutor e o passageiro
da frente, ao reagirem a impactosfrontais em que os cintos de
segurança apenas não garantiriam
uma retenção adequada. Quando
necessário, os airbags lateraisajudam a proteger em caso de
impacto lateral, ao apoiarem a parte
de cima do corpo dos ocupantes.
Os airbags só estão ativados
(capazes de se insuflar, se
necessário) se o botão POWER se
encontrar na posição ON.
Os airbags disparam na eventualidade de certas colisões
frontais ou laterais para ajudar a
proteger os ocupantes contra
danos pessoais graves.
Se houver uma avaria do SRS,
os airbags podem não insuflarcorretamente durante um
acidente, aumentando o risco
de ferimentos graves ou morte. Se ocorrer uma das seguintes
situações, isso significa que oSRS não está a funcionarnormalmente:
A luz não se acende durante
cerca de seis segundos
quando o botão POWER estána posição ON.
A luz permanece acesa após
cerca de seis segundos.
A luz acende-se durante o andamento do veículo.
A luz começa a piscar quando
o veículo está a trabalhar.
Recomendamos que o SRS seja
examinado assim que possível
num concessionário HYUNDAI,se estas condições severificarem.
AVISO

2-61
Equipamentos de segurança do seu veículo
2

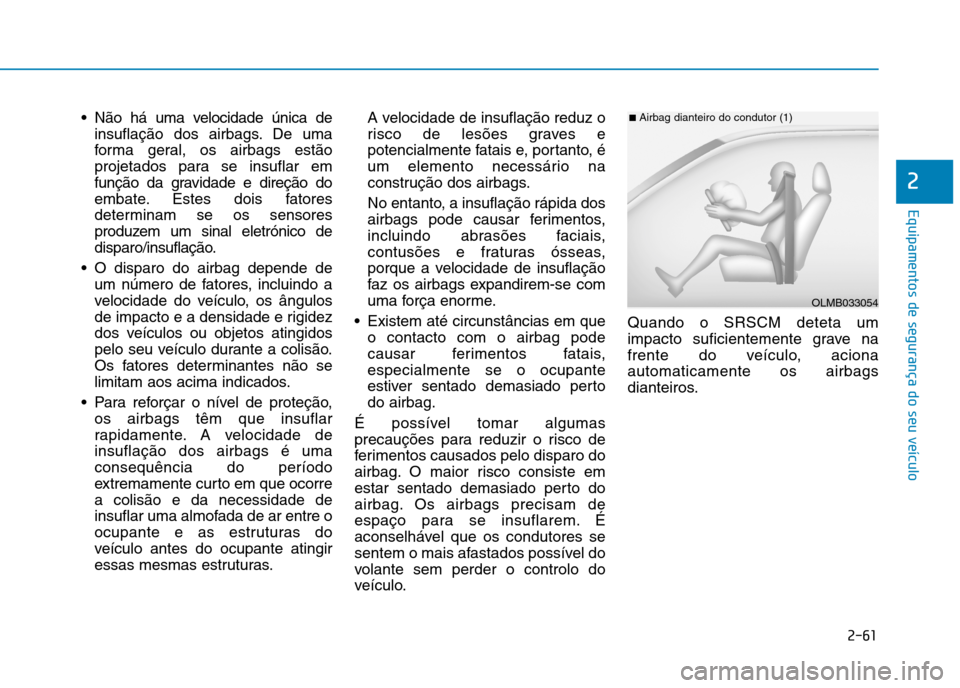

Não há uma velocidade única deinsuflação dos airbags. De uma
forma geral, os airbags estão
projetados para se insuflar em
função da gravidade e direção do
embate. Estes dois fatores
determinam se os sensores
produzem um sinal eletrónico de
disparo/insuflação.
O disparo do airbag depende de um número de fatores, incluindo a
velocidade do veículo, os ângulos
de impacto e a densidade e rigidez
dos veículos ou objetos atingidos
pelo seu veículo durante a colisão.
Os fatores determinantes não se
limitam aos acima indicados.
Para reforçar o nível de proteção, os airbags têm que insuflar
rapidamente. A velocidade deinsuflação dos airbags é umaconsequência do período
extremamente curto em que ocorrea colisão e da necessidade de
insuflar uma almofada de ar entre o
ocupante e as estruturas do
veículo antes do ocupante atingir
essas mesmas estruturas. A velocidade de insuflação reduz o
risco de lesões graves e
potencialmente fatais e, portanto, é
um elemento necessário na
construção dos airbags.
No entanto, a insuflação rápida dos
airbags pode causar ferimentos,
incluindo abrasões faciais,
contusões e fraturas ósseas,
porque a velocidade de insuflação
faz os airbags expandirem-se com
uma força enorme.
Existem até circunstâncias em que o contacto com o airbag pode
causar ferimentos fatais,especialmente se o ocupante
estiver sentado demasiado pertodo airbag.
É possível tomar algumas
precauções para reduzir o risco de
ferimentos causados pelo disparo do
airbag. O maior risco consiste em
estar sentado demasiado perto do
airbag. Os airbags precisam de
espaço para se insuflarem. É
aconselhável que os condutores se
sentem o mais afastados possível do
volante sem perder o controlo do
veículo. Quando o SRSCM deteta um
impacto suficientemente grave na
frente do veículo, acionaautomaticamente os airbags
dianteiros.
OLMB033054
■
Airbag dianteiro do condutor (1)

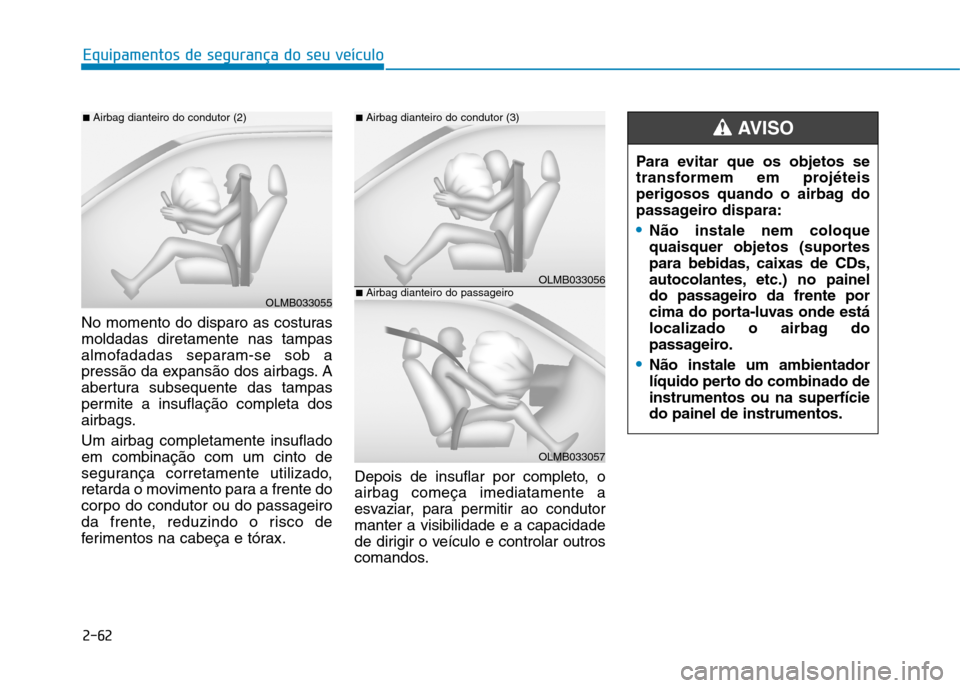

2-62
Equipamentos de segurança do seu veículo
No momento do disparo as costuras moldadas diretamente nas tampas
almofadadas separam-se sob a
pressão da expansão dos airbags. A
abertura subsequente das tampas
permite a insuflação completa dos
airbags. Um airbag completamente insuflado em combinação com um cinto de
segurança corretamente utilizado,
retarda o movimento para a frente do
corpo do condutor ou do passageiro
da frente, reduzindo o risco de
ferimentos na cabeça e tórax.Depois de insuflar por completo, oairbag começa imediatamente a
esvaziar, para permitir ao condutormanter a visibilidade e a capacidade
de dirigir o veículo e controlar outros
comandos.
OLMB033055
■
Airbag dianteiro do condutor (2)
OLMB033056
■Airbag dianteiro do condutor (3)
OLMB033057
■Airbag dianteiro do passageiro
Para evitar que os objetos se
transformem em projéteis
perigosos quando o airbag do
passageiro dispara:
Não instale nem coloque
quaisquer objetos (suportes
para bebidas, caixas de CDs,
autocolantes, etc.) no painel
do passageiro da frente por
cima do porta-luvas onde está
localizado o airbag do
passageiro.
Não instale um ambientador
líquido perto do combinado deinstrumentos ou na superfíciedo painel de instrumentos.
AVISO
