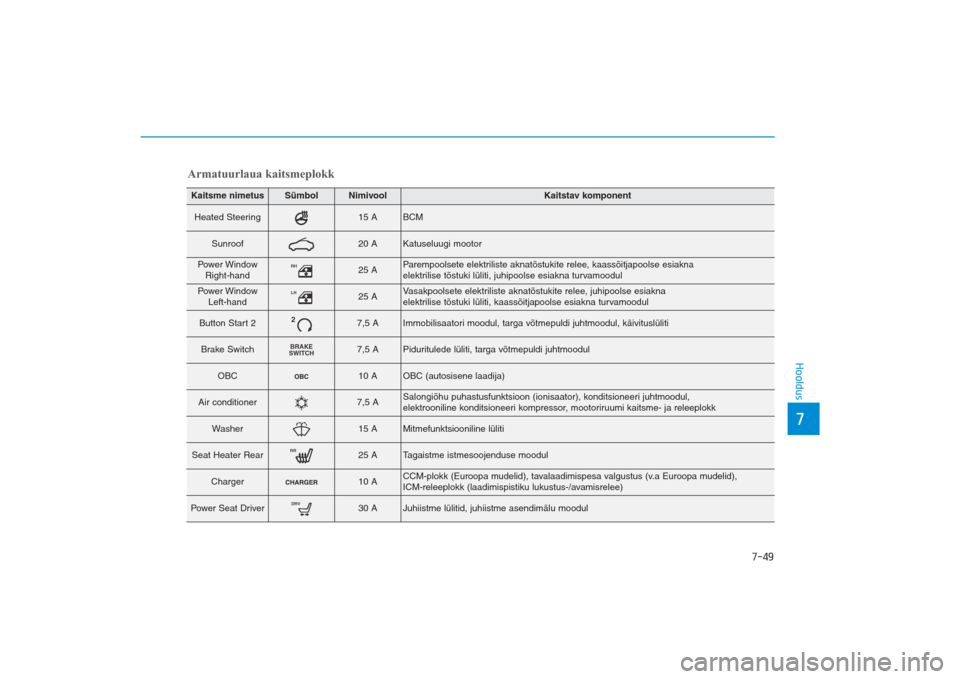

Hyundai Ioniq Electric 2017 Omaniku Käsiraamat (in Estonian)

7-49
7Hooldus
Kaitsme nimetus
Sümbol
Nimivool
Kaitstav komponent
Heated Steering
15 A
BCM
Sunroof
20 A
Katuseluugi mootor
Power Window
Right-hand
RH
25 A
Parempoolsete elektriliste aknatõstukite relee, kaassõitjapoolse esiakna
elektrilise tõstuki lüliti, juhipoolse esiakna turvamoodul
Power Window
Left-hand
LH
25 A
Vasakpoolsete elektriliste aknatõstukite relee, juhipoolse esiakna
elektrilise tõstuki lüliti, kaassõitjapoolse esiakna turvamoodul
Button Start 2
2
7,5 A
Immobilisaatori moodul, targa võtmepuldi juhtmoodul, käivituslüliti
Brake Switch
BRAKE
SWITCH
7,5 A
Piduritulede lüliti, targa võtmepuldi juhtmoodul
OBC
10 A
OBC (autosisene laadija)
Air conditioner
7,5 A
Salongiõhu puhastusfunktsioon (ionisaator), konditsioneeri juhtmoodul,
elektrooniline konditsioneeri kompressor, mootoriruumi kaitsme- ja releeplokk
Washer
15 A
Mitmefunktsiooniline lüliti
Seat Heater Rear
RR
25 A
Tagaistme istmesoojenduse moodul
Charger
10 A
CCM-plokk (Euroopa mudelid), tavalaadimispesa valgustus (v.a Euroopa mudelid),
ICM-releeplokk (laadimispistiku lukustus-/avamisrelee)
Power Seat Driver
DRV
30 A
Juhiistme lülitid, juhiistme asendimälu moodul
Armatuurlaua kaitsmeplokk
AE EV Eng 7_EE_CM(FL).qxd 16.03.2017 22:45 Page 49

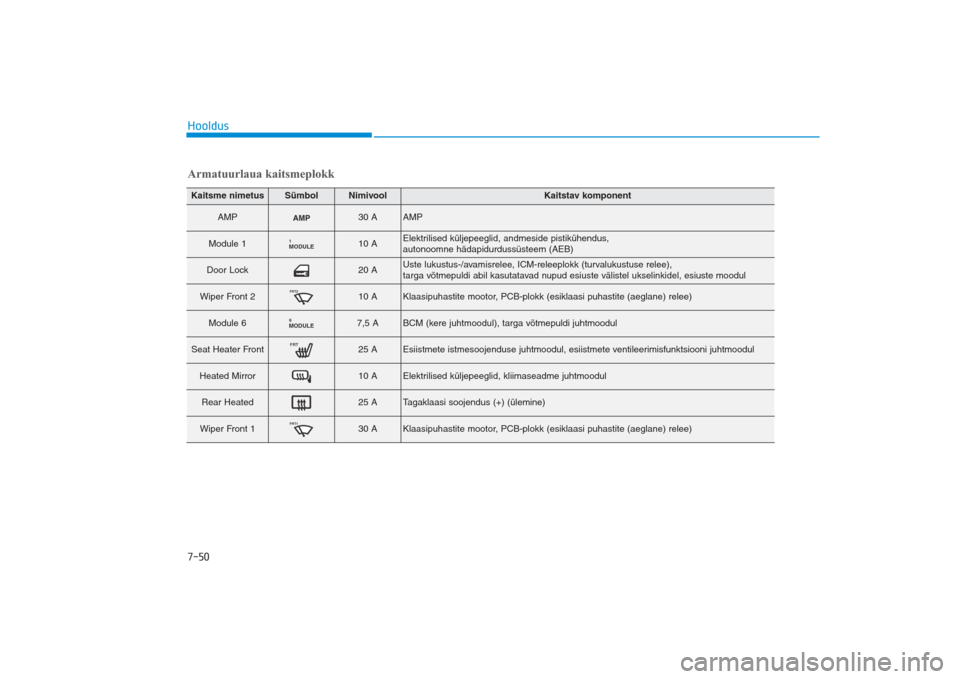

7-50HooldusKaitsme nimetus
Sümbol
Nimivool
Kaitstav komponent
AMP
30 A
AMP
Module 1
MODULE1
10 A
Elektrilised küljepeeglid, andmeside pistikühendus,
autonoomne hädapidurdussüsteem (AEB)
Door Lock
20 A
Uste lukustus-/avamisrelee, ICM-releeplokk (turvalukustuse relee),
targa võtmepuldi abil kasutatavad nupud esiuste välistel ukselinkidel, esiuste moodul
Wiper Front 2
FRT2
10 A
Klaasipuhastite mootor, PCB-plokk (esiklaasi puhastite (aeglane) relee)
Module 6
MODULE6
7,5 A
BCM (kere juhtmoodul), targa võtmepuldi juhtmoodul
Seat Heater Front
FRT
25 A
Esiistmete istmesoojenduse juhtmoodul, esiistmete ventileerimisfunktsiooni juhtmoodul
Heated Mirror
10 A
Elektrilised küljepeeglid, kliimaseadme juhtmoodul
Rear Heated
25 A
Tagaklaasi soojendus (+) (ülemine)
Wiper Front 1
FRT1
30 A
Klaasipuhastite mootor, PCB-plokk (esiklaasi puhastite (aeglane) relee)
Armatuurlaua kaitsmeplokk
AE EV Eng 7_EE_CM(FL).qxd 16.03.2017 22:45 Page 50

7-51
7Hooldus

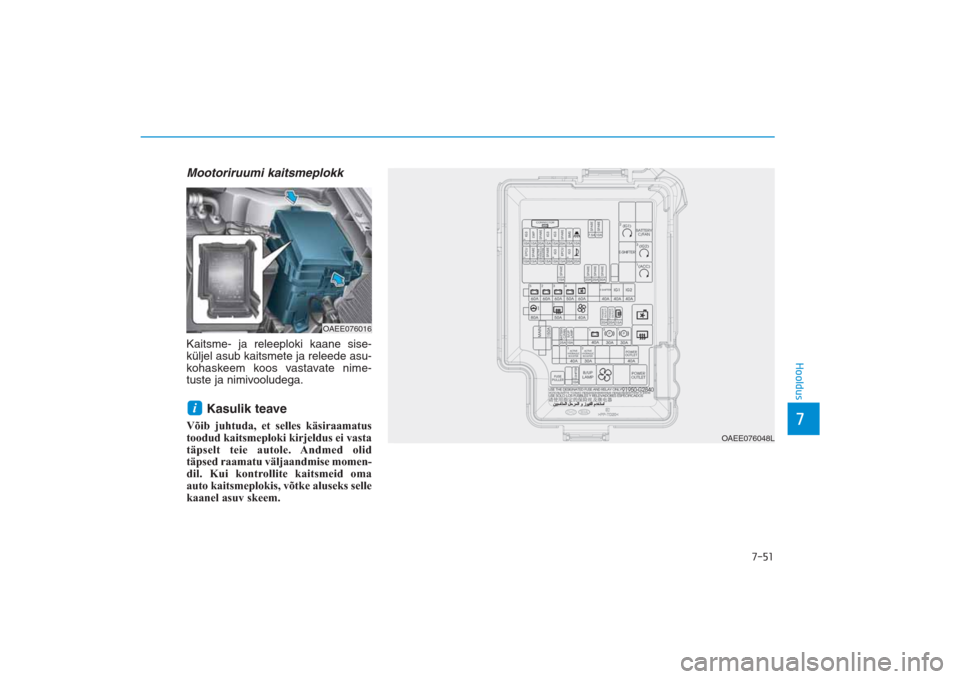

Mootoriruumi kaitsmeplokkKaitsme- ja releeploki kaane sise-
küljel asub kaitsmete ja releede asu-
kohaskeem koos vastavate nime-
tuste ja nimivooludega.
Kasulik teave
Võib juhtuda, et selles käsiraamatus
toodud kaitsmeploki kirjeldus ei vasta
täpselt teie autole. Andmed olid
täpsed raamatu väljaandmise momen­
dil. Kui kontrollite kaitsmeid oma
auto kaitsmeplokis, võtke aluseks selle
kaanel asuv skeem.i
OAEE076016
OAEE076048L
AE EV Eng 7_EE_CM(FL).qxd 16.03.2017 22:45 Page 51

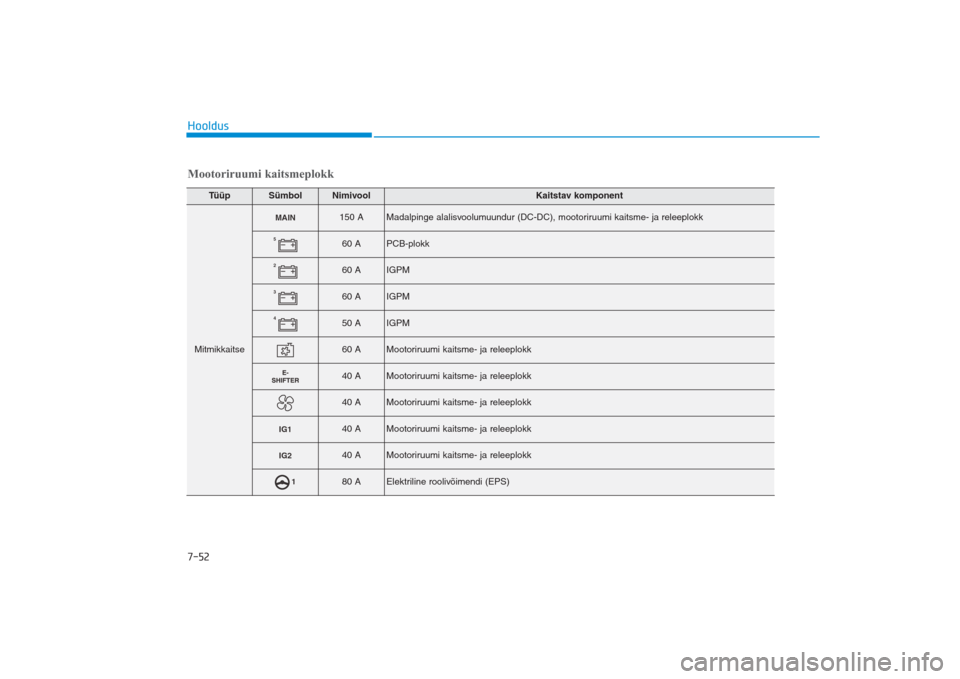

7-52HooldusMootoriruumi kaitsmeplokk
Tüüp
Sümbol
Nimivool
Kaitstav komponent
Mitmikkaitse
MAIN
150 A
Madalpinge alalisvoolumuundur (DC-DC), mootoriruumi kaitsme- ja releeplokk
5
60 A
PCB-plokk
2
60 A
IGPM
3
60 A
IGPM
4
50 A
IGPM
60 A
Mootoriruumi kaitsme- ja releeplokk
40 A
Mootoriruumi kaitsme- ja releeplokk
40 A
Mootoriruumi kaitsme- ja releeplokk
IG1
40 A
Mootoriruumi kaitsme- ja releeplokk
IG2
40 A
Mootoriruumi kaitsme- ja releeplokk
1
80 A
Elektriline roolivõimendi (EPS)
AE EV Eng 7_EE_CM(FL).qxd 16.03.2017 22:45 Page 52

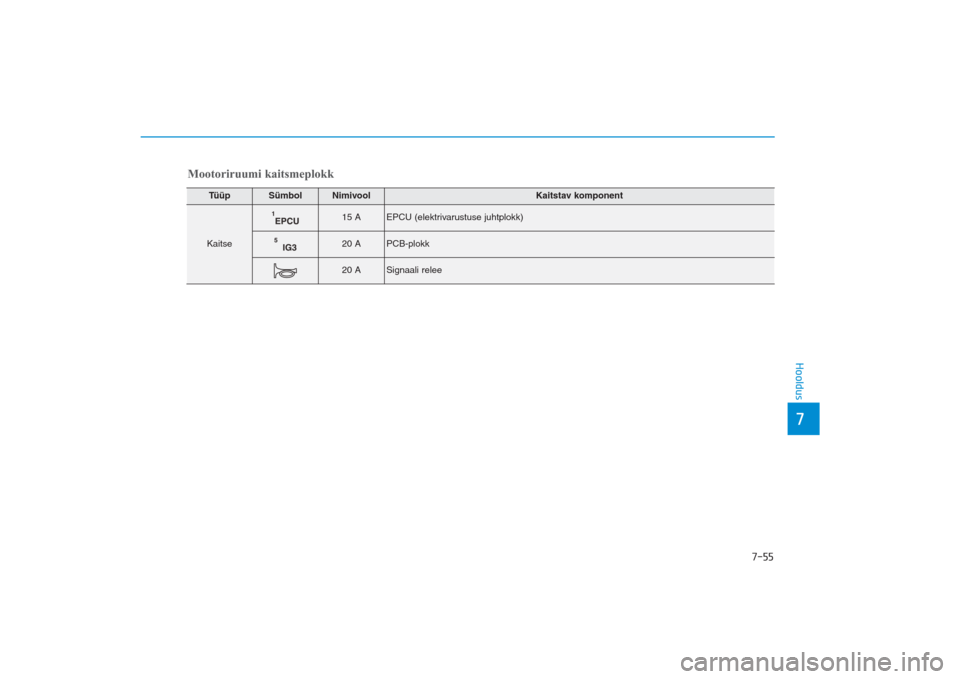

7-53
7Hooldus
Tüüp
Sümbol
Nimivool
Kaitstav komponent
Kaitse
25 A
Mootoriruumi kaitsme- ja releeplokk
10 A
Mootoriruumi kaitsme- ja releeplokk, mitmeotstarbeline kontrollkonnektor
1
40 A
IGPM
30 A
Elektroonilise seisupiduri (EPB) lüliti
30 A
Elektroonilise seisupiduri (EPB) lüliti
1
ACTIVE
HYDRAULIC
BOSSTER
40 A
Mitmeotstarbeline kontrollkonnektor, IBAU
2
ACTIVE
HYDRAULIC
BOSSTER
30 A
Mitmeotstarbeline kontrollkonnektor, IBAU
POWER
OUTLET1
40 A
Mootoriruumi kaitsme- ja releeplokk
POWER
OUTLET3
20 A
Sigaretisüütaja
POWER
OUTLET2
20 A
Voolupesa
2
15 A
IGPM, tagaklaasi soojendus (+) (alumine)

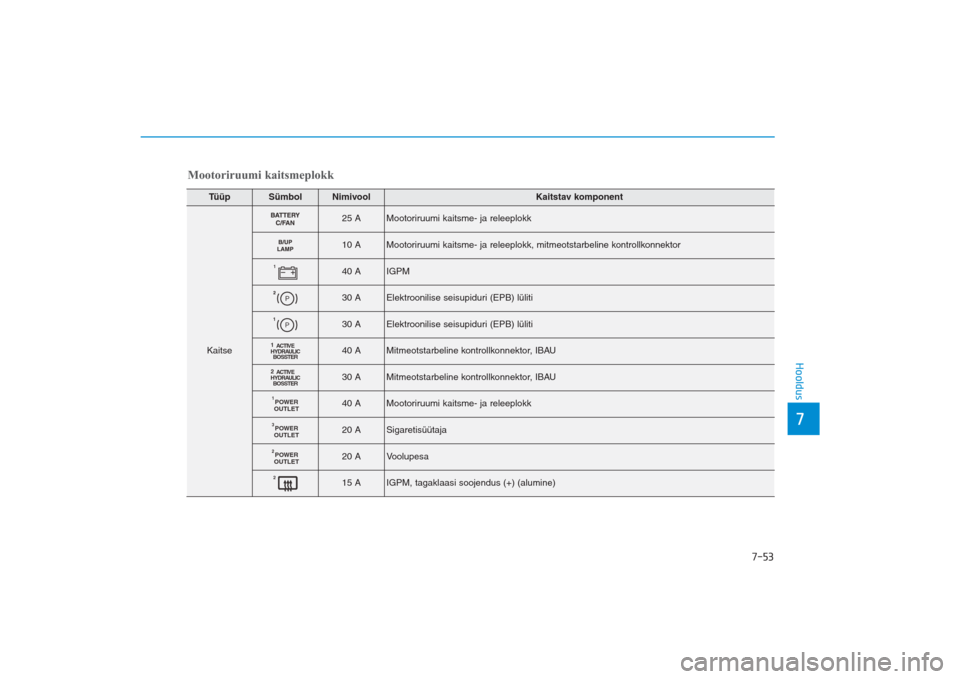

Mootoriruumi kaitsmeplokk
AE EV Eng 7_EE_CM(FL).qxd 16.03.2017 22:46 Page 53

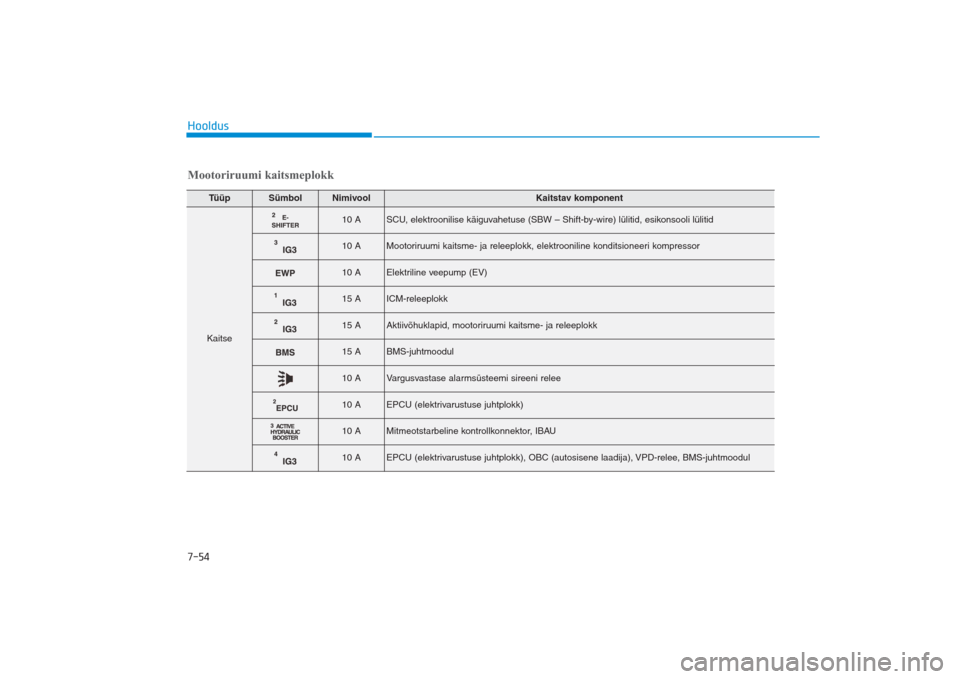

7-54Hooldus
Tüüp
Sümbol
Nimivool
Kaitstav komponent
Kaitse
10 A
SCU, elektroonilise käiguvahetuse (SBW – Shift-by-wire) lülitid, esikonsooli lülitid
10 A
Mootoriruumi kaitsme- ja releeplokk, elektrooniline konditsioneeri kompressor
10 A
Elektriline veepump (EV)
15 A
ICM-releeplokk
15 A
Aktiivõhuklapid, mootoriruumi kaitsme- ja releeplokk
15 A
BMS-juhtmoodul
10 A
Vargusvastase alarmsüsteemi sireeni relee
10 A
EPCU (elektrivarustuse juhtplokk)
10 A
Mitmeotstarbeline kontrollkonnektor, IBAU
10 A
EPCU (elektrivarustuse juhtplokk), OBC (autosisene laadija), VPD-relee, BMS-juhtmoodul
Mootoriruumi kaitsmeplokk
AE EV Eng 7_EE_CM(FL).qxd 16.03.2017 22:46 Page 54

7-55
7Hooldus
Tüüp
Sümbol
Nimivool
Kaitstav komponent
Kaitse
15 A
EPCU (elektrivarustuse juhtplokk)
20 A
PCB-plokk
20 A
Signaali relee
Mootoriruumi kaitsmeplokk
AE EV Eng 7_EE_CM(FL).qxd 16.03.2017 22:46 Page 55

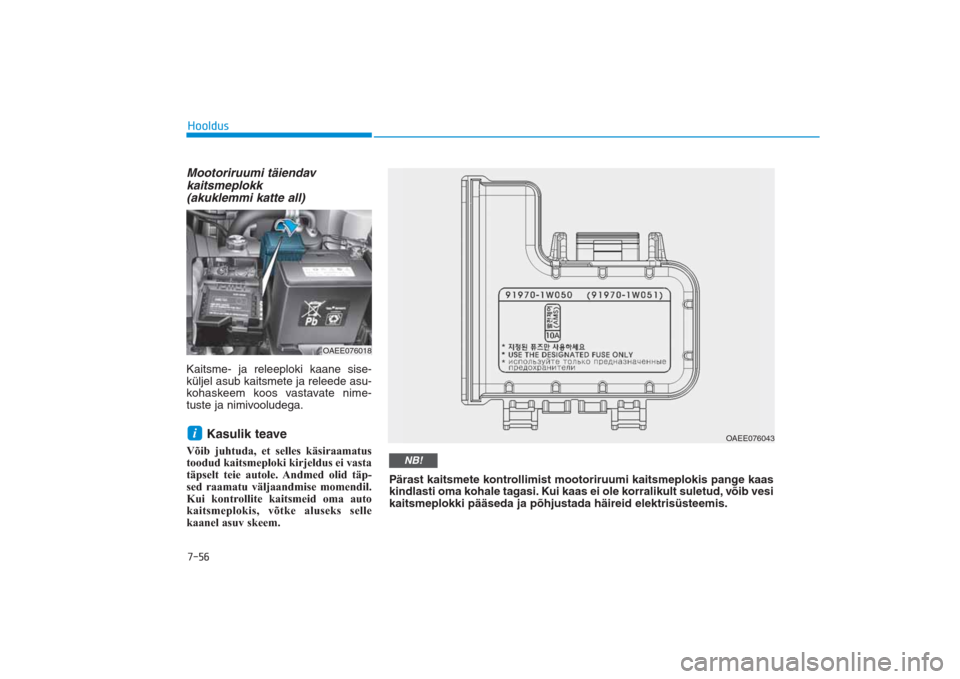

Mootoriruumi täiendav
kaitsmeplokk
(akuklemmi katte all)Kaitsme- ja releeploki kaane sise-
küljel asub kaitsmete ja releede asu-
kohaskeem koos vastavate nime-
tuste ja nimivooludega.
Kasulik teave
Võib juhtuda, et selles käsiraamatus
toodud kaitsmeploki kirjeldus ei vasta
täpselt teie autole. Andmed olid täp­
sed raamatu väljaandmise momendil.
Kui kontrollite kaitsmeid oma auto
kaitsmeplokis, võtke aluseks selle
kaanel asuv skeem.i7-56Hooldus
OAEE076018
OAEE076043
Pärast kaitsmete kontrollimist mootoriruumi kaitsmeplokis pange kaas
kindlasti oma kohale tagasi. Kui kaas ei ole korralikult suletud, võib vesi
kaitsmeplokki pääseda ja põhjustada häireid elektrisüsteemis.
NB!
AE EV Eng 7_EE_CM(FL).qxd 16.03.2017 22:46 Page 56

7-57
7Hooldus

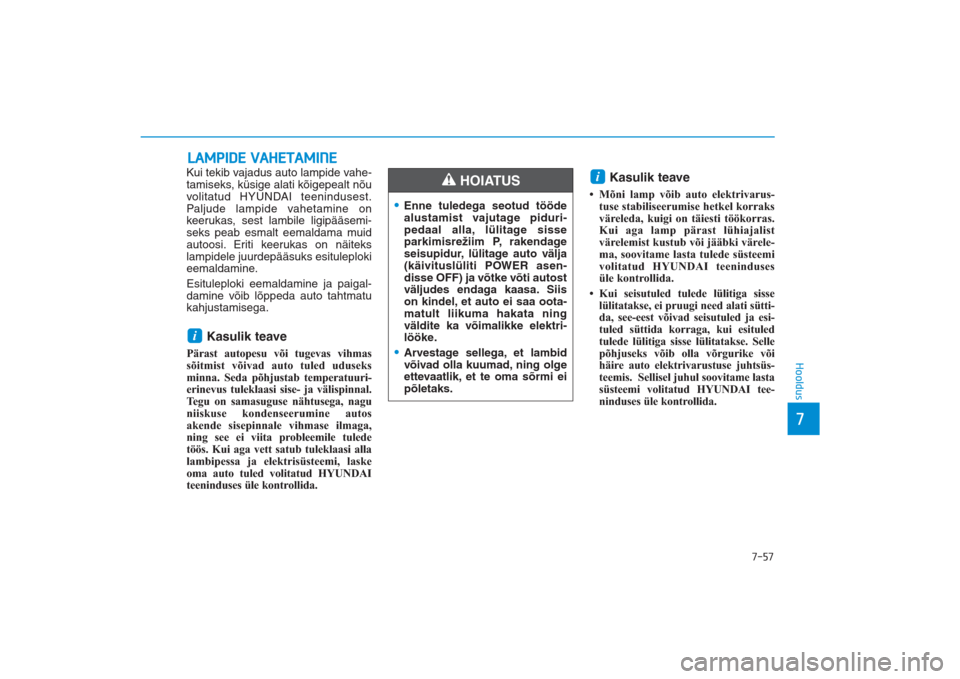

LAMPIDE VAHETAMINEKui tekib vajadus auto lampide vahe-
tamiseks, küsige alati kõigepealt nõu
volitatud HYUNDAI teenindusest.
Paljude lampide vahetamine on
keerukas, sest lambile ligipääsemi-
seks peab esmalt eemaldama muid
autoosi. Eriti keerukas on näiteks
lampidele juurdepääsuks esituleploki
eemaldamine.
Esituleploki eemaldamine ja paigal-
damine võib lõppeda auto tahtmatu
kahjustamisega.
Kasulik teave
Pärast autopesu või tugevas vihmas
sõitmist võivad auto tuled uduseks
minna. Seda põhjustab temperatuuri­
erinevus tuleklaasi sise­ ja välispinnal.
Tegu on samasuguse nähtusega, nagu
niiskuse kondenseerumine autos
akende sisepinnale vihmase ilmaga,
ning see ei viita probleemile tulede
töös. Kui aga vett satub tuleklaasi alla
lambipessa ja elektrisüsteemi, laske
oma auto tuled volitatud HYUNDAI
teeninduses üle kontrollida.
Kasulik teave
• Mõni lamp võib auto elektrivarus­
tuse stabiliseerumise hetkel korraks
väreleda, kuigi on täiesti töökorras.
Kui aga lamp pärast lühiajalist
värelemist kustub või jääbki värele­
ma, soovitame lasta tulede süsteemi
volitatud HYUNDAI teeninduses
üle kontrollida.
• Kui seisutuled tulede lülitiga sisse
lülitatakse, ei pruugi need alati sütti­
da, see­eest võivad seisutuled ja esi­
tuled süttida korraga, kui esituled
tulede lülitiga sisse lülitatakse. Selle
põhjuseks võib olla võrgurike või
häire auto elektrivarustuse juhtsüs­
teemis. Sellisel juhul soovitame lasta
süsteemi volitatud HYUNDAI tee­
ninduses üle kontrollida.
i
i
•Enne tuledega seotud tööde
alustamist vajutage piduri-
pedaal alla, lülitage sisse
parkimisrežiim P, rakendage
seisupidur, lülitage auto välja
(käivituslüliti POWER asen-
disse OFF) ja võtke võti autost
väljudes endaga kaasa. Siis
on kindel, et auto ei saa oota-
matult liikuma hakata ning
väldite ka võimalikke elektri-
lööke.•Arvestage sellega, et lambid
võivad olla kuumad, ning olge
ettevaatlik, et te oma sõrmi ei
põletaks.
HOIATUS
AE EV Eng 7_EE_CM(FL).qxd 16.03.2017 22:46 Page 57

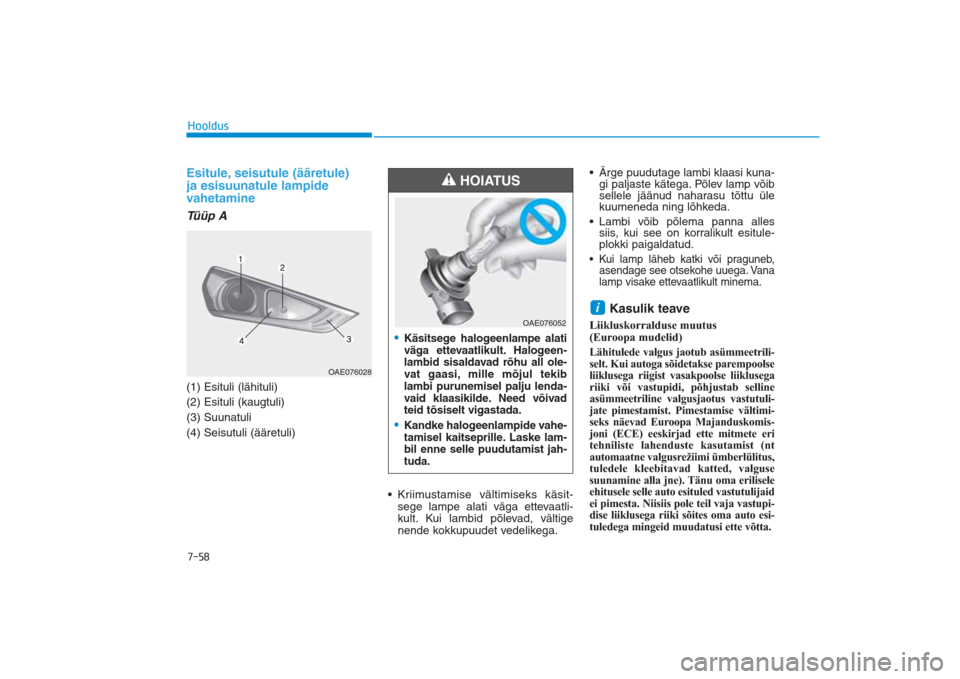

7-58HooldusEsitule, seisutule (ääretule)
ja esisuunatule lampide
vahetamineTüüp A(1) Esituli (lähituli)
(2) Esituli (kaugtuli)
(3) Suunatuli
(4) Seisutuli (ääretuli)
• Kriimustamise vältimiseks käsit-
sege lampe alati väga ettevaatli-
kult. Kui lambid põlevad, vältige
nende kokkupuudet vedelikega.• Ärge puudutage lambi klaasi kuna-
gi paljaste kätega. Põlev lamp võib
sellele jäänud naharasu tõttu üle
kuumeneda ning lõhkeda.
• Lambi võib põlema panna alles
siis, kui see on korralikult esitule-
plokki paigaldatud.
• Kui lamp läheb katki või praguneb,
asendage see otsekohe uuega. Vana
lamp visake ettevaatlikult minema.
Kasulik teave
Liikluskorralduse muutus
(Euroopa mudelid)Lähitulede valgus jaotub asümmeetrili­
selt. Kui autoga sõidetakse parempoolse
liiklusega riigist vasakpoolse liiklusega
riiki või vastupidi, põhjustab selline
asümmeetriline valgusjaotus vastutuli­
jate pimestamist. Pimestamise vältimi­
seks näevad Euroopa Majanduskomis­
joni (ECE) eeskirjad ette mitmete eri
tehniliste lahenduste kasutamist (nt
automaatne valgusrežiimi ümberlülitus,
tuledele kleebitavad katted, valguse
suunamine alla jne). Tänu oma erilisele
ehitusele selle auto esituled vastutulijaid
ei pimesta. Niisiis pole teil vaja vastupi­
dise liiklusega riiki sõites oma auto esi­
tuledega mingeid muudatusi ette võtta.i
OAE076028
•Käsitsege halogeenlampe alati
väga ettevaatlikult. Halogeen-
lambid sisaldavad rõhu all ole-
vat gaasi, mille mõjul tekib
lambi purunemisel palju lenda-
vaid klaasikilde. Need võivad
teid tõsiselt vigastada.•Kandke halogeenlampide vahe-
tamisel kaitseprille. Laske lam-
bil enne selle puudutamist jah-
tuda.
HOIATUS
